1 Instrukcja obsługi Warunkiem bezpiecznego i prawidłowego użytkowania urządzenia jest przeczytanie informacji dotyczących Zasad bezpieczeństwa, podanych w podręczniku "Informacje wstępne".

2

3 Spis treści 1 Zastrzeżenia Przy użyciu pilota... 3 Zakładanie baterii w pilocie...4 Wyjmowanie baterii z pilota...4 Wskazówki dotyczące korzystania z pilota Podłączanie... 6 Podłączanie przewodów sygnałowych audio/wideo...6 Podłączanie wejścia VGA... 6 Podłączanie wejść cyfrowych... 7 Podłączanie głośników zewnętrznych... 8 Podłączanie wielu monitorów Korzystanie z ekranu dotykowego...10 Ważne instrukcje dotyczące korzystania z ekranu dotykowego Menu ekranowe...12 Schemat menu ekranowego Operacje w obrębie menu ekranowego Menu Obraz Menu Dźwięk Menu Ekran Menu Ustawienia Informacje o urządzeniu...23 Dane Lista sygnałów wideo obsługiwanych przez urządzenie Lista kombinacji sygnałów wejściowych PAP obsługiwanych przez urządzenie Sygnały wyjściowe Rozwiązywanie problemów...29

4 2 Zastrzeżenia Zastrzeżenia W maksymalnym zakresie dozwolonym przez obowiązujące prawo, producent nie ponosi odpowedzialność za jakiekolwiek szkody wynikłe z awarii urządzenia, zagubienia zarejestrowanych danych, wykorzystanie lub niewykorzystanie tego produktu i podręczników dostarczonych z nim. Upewnij się, że zawsze możesz skopiować i posiadasz kopie zapasowe danych zarejestrowanych w tym urządzeniu. Dokumenty i dane mogą zostać usunięte z powodu błędów przetwarzania lub usterek w urządzeniu.

5 1. Przy użyciu pilota 3 1. Przy użyciu pilota Ważne Nie należy umieszczać pilota w miejscach, w których panuje wysoka temperatura lub wilgotność, i należy unikać zbliżania go do ognia. Nie należy upuszczać pilota, ponieważ może to doprowadzić do jego uszkodzenia. Pomiędzy pilotem a czujnikiem sygnałów z pilota na urządzeniu nie mogą znajdować się żadne przedmioty. Jeśli pilot ma nie być używany przez dłuższy czas, należy wyjąć z niego baterie [, Volume-]/[, Volume+] Przewijanie ustawień i opcji w menu ekranowym. Zmniejszanie/zwiększanie głośności. 5 [ENTER] Potwierdzenie wyboru lub zapisanie zmian. 6 [INFO] Wyświetlenie bieżącego źródła sygnału i rozdzielczości. 7 Przyciski urządzenia źródłowego Przyciski numeryczne pełnią rolę przycisków wyboru źródła. : [Computer In] jest dostępne tylko wtedy, gdy do monitora jest podłączony sterownik zgodny z normą OPS (Open Pluggable Specification). 8 [MENU] Otwarcie lub zamknięcie menu ekranowego. 1 [ON]/[OFF] Służy do włączania i wyłączania monitora. 2 [INPUT] Wybór źródła wejścia. 3 [EXIT] Wraca do poprzedniego menu lub zamyka menu ekranowe, gdy menu ekranowe jest włączone. 9 [PIP] Włączenie lub wyłączenie funkcji PIP. 10 [ ]/[, Mute] Przewija ustawienia i opcje w menu ekranowym, gdy menu ekranowe jest włączone. Włączenie lub wyłączenie funkcji wyciszenia. Służy do tymczasowego wyłączania wejścia audio w urządzeniu.

6 4 1. Przy użyciu pilota Zakładanie baterii w pilocie Gdy baterie nie działają, należy je jak najszybciej wymienić. Mogą istnieć lokalne ograniczenia dotyczące utylizacji lub recyklingu baterii. Należy się zapoznać z lokalnymi przepisami prawa lub skonsultować z firmą świadczącą usługi utylizacji odpadów. 1. Otwórz pokrywę komory baterii na pilocie. 2. Włóż dołączone baterie tak, aby dodatnie i ujemne końcówki odpowiadały oznaczeniom (+) i (-) w komorze baterii. : Dostarczone baterie należy jak najszybciej wymienić. 3. Załóż pokrywę komory baterii. Wyjmowanie baterii z pilota 1. Otwórz pokrywę komory baterii na pilocie. 2. Wyjmij baterie. 3. Załóż pokrywę komory baterii.

7 1. Przy użyciu pilota 5 Wskazówki dotyczące korzystania z pilota Podczas naciskania przycisków należy kierować przedni koniec pilota bezpośrednio na czujnik sygnałów z pilota, znajdujący się na monitorze. Nie należy dopuszczać do zamoczenia pilota ani umieszczać go w wilgotnych miejscach (takich jak łazienka). Jeśli w okienko czujnika sygnałów z pilota na monitorze skierowane jest bezpośrednie światło słoneczne lub inne silne światło, pilot może nie działać prawidłowo. W takiej sytuacji należy zmienić źródło światła, zmienić kąt monitora lub używać pilota z bliższej odległości do okienka czujnika. Maks. 10 m (32,8 stopy)

8 6 2. Podłączanie 2. Podłączanie Podłączanie przewodów sygnałowych audio/wideo Podczas podłączania przewodów należy przestrzegać następujących zasad: Wyłącz wszystkie urządzenia. Zapoznaj się z gniazdami audio/wideo na monitorze i urządzeniach, które zamierzasz podłączyć. Należy pamiętać, że niepoprawne połączenia mogą mieć negatywny wpływ na jakość obrazu lub być przyczyną całkowitego braku obrazu. Przy odłączaniu przewodu od gniazda nie ciągnij za sam przewód. Zawsze chwytaj i ciągnij za wtyczkę. Sprawdź, czy wszystkie przewody są włożone do końca i dobrze osadzone. Podłączanie wejścia VGA 1. Podłącz przewód D-Sub (15-stykowy) do gniazda VGA Input monitora i gniazda wyjściowego VGA komputera. 2. Podłącz odpowiedni przewód audio do gniazda wyjściowego audio komputera i gniazda Audio Input (VGA/DVI) urządzenia. 3. Aby wyświetlić obraz z tego źródła, naciśnij przycisk VGA na pilocie. Aby wybrać odpowiednie źródło dźwięku, patrz Źródło dźwięku na stronie 16 w celu uzyskania dalszych szczegółów. Przewód D-Sub (15-stykowy) Komputer Przewód audio Przewód audio nie jest załączony w zestawie i należy go zakupić osobno.

9 2. Podłączanie 7 Podłączanie wejść cyfrowych 1. Podłącz gniazdo wyjściowe HDMI komputera lub urządzenia A/V (jak np. magnetowid lub odtwarzacz DVD) do gniazda wejściowego HDMI Input w monitorze za pomocą przewodu HDMI. Jeśli urządzenie ma gniazdo wyjściowe DisplayPort, podłącz je do gniazda wejściowego DisplayPort Input w monitorze za pomocą przewodu Display- Port. Jeśli urządzenie ma gniazdo wyjściowe DVI-D, podłącz je do gniazda wejściowego DVI-D Input 1 lub DVI-D Input 2 w monitorze za pomocą przewodu DVI. 2. Jeśli używa się połączenia DVI-D, podłącz gniazdo wyjściowe audio do gniazda Audio Input (VGA/DVI) na monitorze za pomocą odpowiedniego przewodu audio. To połączenie audio nie jest wymagane w przypadku połączenia DisplayPort lub HDMI. 3. Aby wyświetlić obraz wideo z tego wejścia, naciśnij przycisk HDMI, DP, DVI 1 lub DVI 2 na pilocie. Aby wybrać odpowiednie źródło dźwięku, patrz Źródło dźwięku na stronie 16 w celu uzyskania dalszych szczegółów. Kabel DVI Przewód HDMI Komputer Przewód DisplayPort Przewód audio Przewody te nie są załączone w zestawie i należy je zakupić osobno.

10 8 2. Podłączanie Podłączanie głośników zewnętrznych Wbudowany wzmacniacz urządzenia umożliwia odtwarzanie dźwięku przez głośniki zewnętrzne. Podłącz głośniki zewnętrzne do gniazd Speaker R(8Ω)12W/Speaker L(8Ω)12W w urządzeniu. Głośniki zewnętrzne Gdy podłącza się głośniki zewnętrzne, ich impedancja musi wynosić 8 Ω. Do regulacji głośności należy korzystać z pilota lub panelu sterowania. W przypadku korzystania z głośników zewnętrznych opcję Głośnik w menu Dźwięk należy ustawić na Zewnętrzny.

11 2. Podłączanie 9 Podłączanie wielu monitorów Istnieje możliwość szeregowego podłączenia kilku monitorów do komputera. Liczba monitorów możliwa do podłączenia zależy od rozdzielczości używanego sygnału wejściowego. Pierwszy monitor Dodatkowy monitor Kabel DisplayPort Przewód RS-232C Przewód RS-232C i przewód DisplayPort nie są dostarczane w zestawie i należy je zakupić oddzielnie. Takie zastosowanie połączenia szeregowego RS-232C wymaga komputera wyposażonego w gniazdo RS-232C. Użyj przewodów szeregowych RS-232C z przeplotem do podłączania kaskadowego. Sygnały wideo są odbierane w gnieździe DisplayPort Input i wysyłane z gniazda DisplayPort Output.

12 10 3. Korzystanie z ekranu dotykowego 3. Korzystanie z ekranu dotykowego Gdy gniazdo USB Type-B For Touch urządzenia zostanie podłączone do portu USB komputera za pomocą dostarczonego kabla USB, można obsługiwać system operacyjny Windows lub Mac tak jak za pomocą myszy, dotykając ekran palcem. Listę obsługiwanych systemów operacyjnych można znaleźć w Dane na stronie 23. Ważne instrukcje dotyczące korzystania z ekranu dotykowego Aby skorzystać zobsługi ręcznej, podłącz port USB (USB Type-B For Touch) u dołu z tyłu urządzenia do portu USB komputera za pomocą dostarczonego kabla USB. Zależnie od systemu operacyjnego, poza operacjami jednodotykowymi mogą być również obsługiwane operacje wielodotykowe. Szczegółowe informacje na temat operacji wielodotykowych można znaleźć wpodręczniku użytkownika systemu Windows i w podobnych dokumentach. Gdy do urządzenia podłączy się komputer Mac, ustawienia należy wprowadzić w oddzielnej aplikacji. Tę aplikację można pobrać z witryny internetowej firmy Ricoh. Działanie obsługi dotykowej może zależeć od aplikacji. Patrz podręcznik użytkownika aplikacji. Gdy do urządzenia podłączy się sterownik zgodny ze standardem OPS (Open Pluggable Specification), port USB (USB Type-B For Touch) on w dolnej części z tyłu urządzenia jest wyłączony. Funkcje ekranu dotykowego obsługuje się za pomocą podłączonego sterownika. W przypadku korzystania z funkcji ekranu dotykowego na komputerze podłączonym do portu USB Type-B For Touch u dołu tylnej strony urządzenia, gdy podłączony jest sterownik, należy opcję Ustawienia dotykowe w menu Ustawienia ustawić na USB. Szczegółowe informacje na temat obsługi dotykowej z poziomu podłączonego sterownika można znaleźć wpodręczniku użytkownika sterownika. Gdy urządzenie i inny monitor są jednocześnie podłączone do komputera z systemem Windows, może dojść do mieszania sygnałów dotykowych. (Kursor na drugim monitorze może przykładowo zostać przesunięty po dotknięciu ekranu dotykowego urządzenia). - Gdy urządzenie jest podłączone do komputera z systemem Windows, należy skonfigurować opcję Ustawienia komputera typu Tablet dla systemu Windows. W przypadku wystąpienia objawów awarii ekranu dotykowego należy wyczyścić ramkę. - Przed wyczyszczeniem ekranu należy upewnić się, że urządzenie jest wyłączone, a następnie odłączyć przewód zasilający. - Okresowo usuwaj kurz lub brud z ekranu i plastikowego filtra podczerwieni. Zaleca się użycie niewielkiej ilości alkoholi do czyszczenia plastikowego filtra podczerwieni. - Aby uniknąć uszkodzenia ekranu, nie wolno używać żadnych rodzajów materiałów ściernych do wycierania ekranu. - Do czyszczenia ekranu dotykowego należy użyć neutralnego detergentu. Należy unikać używania detergentów zawierających substancje żrące, takie jak olej bananowy czy amoniak.

13 3. Korzystanie z ekranu dotykowego 11 - Zwilż czystą, miękką i niestrzępiącą się ściereczkę neutralnym detergentem, a następnie wyczyść ekran dotykowy. - Nie należy spryskiwać detergentu bezpośrednio na powierzchnię ekranu lub obudowę. Może to doprowadzić do zwarcia w ekranie dotykowym. - Nie wystawiaj ekranu dotykowego na bezpośrednie światło słoneczne ani światło punktowe. Windows jest zastrzeżonym znakiem handlowym firmy Microsoft Corporation w Stanach Zjednoczonych i innych krajach. Mac OS jest zastrzeżonym znakiem handlowym firmy Apple Inc., w Stanach Zjednoczonych i innych krajach.

14 12 4. Menu ekranowe 4. Menu ekranowe Schemat menu ekranowego Nazwa menu Opcje/funkcje Patrz str. Obraz Dźwięk Ekran Ustawienia Tryb obrazu Podświetlenie Kontrast Jasność Saturacja Faza Ostrość Temp. kolorów Przywróć Soprany Basy Balans Głośność Wycisz Głośnik Źródło dźwięku Przywróć Ustawienia PAP Format Ustawienia Funkcja dotyk. Język Oszczędz. energii Sterowanie Ustawienia dotykowe Ustal ID monitora Zaawansowane Informacje Przywróć Niektóre opcje są dostępne dopiero po wybraniu odpowiedniego źródła sygnału

15 4. Menu ekranowe 13 Operacje w obrębie menu ekranowego Przy użyciu przycisków panelu sterowania 1. Naciśnij przycisk [Menu], aby otworzyć menu ekranowe. Przy użyciu pilota 1. Naciśnij przycisk [MENU], aby otworzyć menu ekranowe. 2. W menu ekranowym naciśnij przycisk [ ] lub [ ], aby wybrać opcję. 2. Naciśnij przycisk [ ] lub [ ], aby wybrać opcję. 3. Naciśnij przycisk [Enter/Input], aby potwierdzić wybór. 3. Naciśnij przycisk [ENTER], aby potwierdzić wybór. 4. Naciśnij przycisk [ ] lub [ ], aby wybrać funkcję i przycisk [- ] lub [+ ], aby dostosować ustawienia. Naciśnij przycisk [Enter/Input], aby zapisać zmiany. 4. Naciśnij przycisk [ ] i [ ], aby wybrać funkcje i przycisk [ ] lub [ ], aby zmienić ustawienia. Naciśnij przycisk [ENTER], aby potwierdzić zmiany.

16 14 4. Menu ekranowe 5. Naciśnij przycisk [Menu], aby wrócić do poprzedniej pozycji. Kilkakrotnie naciśnij przycisk [Menu], aby wrócić do menu ekranowego, po czym raz jeszcze naciśnij przycisk [Menu], aby zamknąć menu ekranowe. 5. Aby zamknąć menu ekranowe, naciśnij przycisk [MENU].

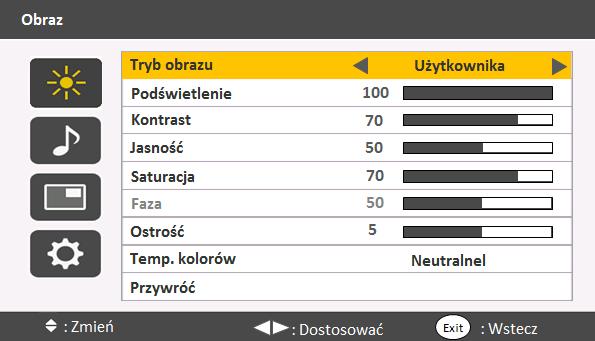

17 4. Menu ekranowe 15 Menu Obraz Nazwa Tryb obrazu Podświetlenie Kontrast Jasność Saturacja Faza Ostrość Temp. kolorów Przywróć Opis Wybór trybu wyświetlania. Regulacja intensywności podświetlenia ekranu. Ta funkcja nie jest dostępna, gdy funkcja Kontrast dyn. jest ustawiona na Wł. Umożliwia regulację kontrastu obrazu. Umożliwia regulację jasności obrazu. Umożliwia regulację intensywności kolorów obrazu. Umożliwia regulację fazy obrazu. Umożliwia regulację ostrości obrazu. Regulacja temperatury barwowej. Powoduje zresetowanie wszystkich ustawień w menu Obraz.

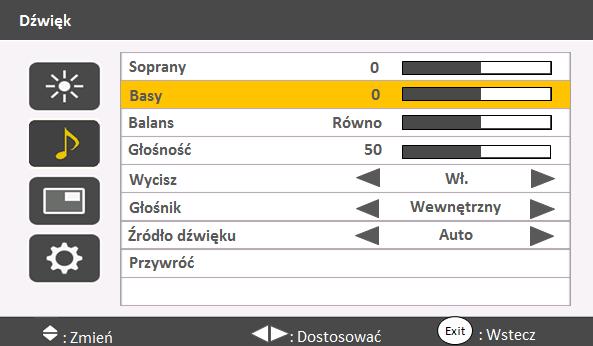

18 16 4. Menu ekranowe Menu Dźwięk Nazwa Soprany Basy Balans Głośność Wycisz Głośnik Opis Regulacja wysokich tonów. Regulacja basów. Regulacja balansu dźwięku. Zmniejszanie/zwiększanie głośności. Włączenie lub wyłączenie funkcji wyciszenia. Wybór źródła dźwięku. Wewnętrzny: Wybiera źródło sygnału wyjściowego audio z głośników wewnętrznych. Zewnętrzny: Wybiera źródło sygnału wyjściowego audio z głośników zewnętrznych. Wybierz sygnał audio aktualnie wyświetlanego źródła obrazu lub sygnał audio z wejścia audio. Źródło dźwięku HDMI DisplayPort Przywróć Audio Input Computer In jest dostępne tylko wtedy, gdy do monitora jest podłączony sterownik zgodny z normą OPS (Open Pluggable Specification). Powoduje zresetowanie wszystkich ustawień w menu Dźwięk.

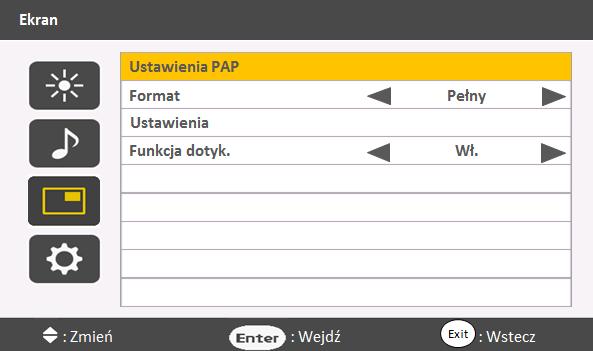

19 4. Menu ekranowe 17 Menu Ekran Nazwa Ustawienia PAP (Obraz i obraz) Opis PAP: Włączanie lub wyłączanie funkcji PIP (Obraz w obrazie) i PBP (Obraz po obrazie). Jeśli funkcja Funkcja dotyk. jest ustawiona na Wł, tryb PIP będzie niedostępny. Źródło 2 PAP: W trybie PIP wybiera źródło obrazu podrzędnego. W trybie PBP domyślnie wybiera źródło prawego obrazu. Zamień: W trybie PIP zamienia obraz główny z podrzędnym. W trybie PBP zamienia obraz lewym z prawy. Rozmiar obrazu: Zmienia rozmiar dodatkowego obrazu. Współczynnik kształtu obrazu podrzędnego jest zawsze ustawiony na Normalny. Tryb PIP Współ. kształtu obrazu 16:9 Szerokość Wysokość Mała Duża Jednostka: piksel Tryb PBP W trybie PBP nie można zmienić rozmiaru obrazu podrzędnego.

20 18 4. Menu ekranowe Pozycja obrazu: (Tylko funkcja PIP) Zmiana pozycji obrazu podrzędnego. Góra po lewej Góra po prawej Ustawienia PAP (Ciąg dalszy) Dół po lewej Dół po prawej Aby uzyskać więcej informacji na temat obsługiwanych kombinacji, zapoznaj się z Lista kombinacji sygnałów wejściowych PAP obsługiwanych przez urządzenie na stronie 27. Gdy do urządzenia podłączy się sterownik zgodny ze standardem OPS (Open Pluggable Specification), tryb PBP będzie niedostępny. Ustawianie proporcji obrazu. Normalny: Powiększenie obrazu i wypełnienie ekranu w pionie przy zachowaniu takich samych proporcji. Wokół obrazu może pojawić się czarna ramka. Pełny: Powiększenie obrazu poziomo i wypełnienie ekranu, gdy rozdzielczość źródła obrazu wynosi 4:3 (rozdzielczość standardowa). Jeśli rozdzielczość źródła obrazu wynosi 16:9 (rozdzielczość HD), zostaje on wyświetlony w takich samych proporcjach 16:9. Rzeczywisty: Obraz jest wyświetlany z taką samą ilością punktów. Sygnał wejściowy wideo Obraz źródłowy 4:3 Obraz źródłowy 16:9 Format Normalny Normalny Pełny Pełny

21 4. Menu ekranowe 19 Format (ciąg dalszy) Rzeczywisty Sygnał wejściowy komputera Pełny Ustawienia Funkcja dotyk. Autokonfig.: Automatyczna optymalizacja wyświetlania obrazu w przypadku wejścia VGA. Faza: Regulacja fazy VGA obrazu wejściowego. Taktowanie: Regulacja częstotliwości zegara VGA obrazu wejściowego. Poł. poz.: Regulacja położenia obrazu wejściowego VGA w poziomie. Poł. pion.: Regulacja położenia obrazu wejściowego VGA w pionie. Gdy funkcja Wł jest włączona, opcje Format, PIP i Overscan są niedostępne w celu optymalizacji obsługi dotykowej. Gdy sterownik zgodny z normą OPS (Open Pluggable Specification) jest podłączony do tego wyświetlacza, ustawienie opcji Funkcja dotyk. jest ustalone na Wł.

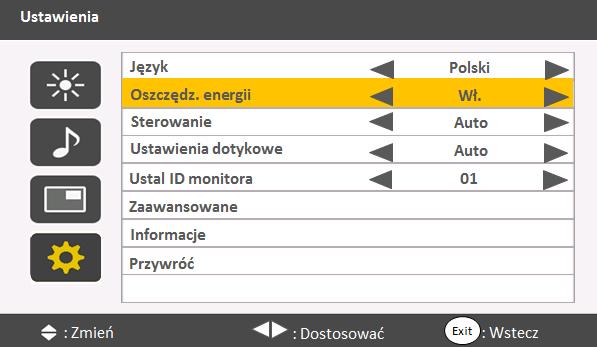

22 20 4. Menu ekranowe Menu Ustawienia Język Nazwa Oszczędz. energii Sterowanie Opis Wybór preferowanego języka menu ekranowego. Umożliwia ustawienie przełączania na tryb energooszczędny, gdy nie jest wykrywany żaden sygnał. Wł: Wszystkie źródła mogą przejść w tryb energooszczędny i wybudzić monitor. Wył: Jeśli nie jest wykrywane żadne źródło, podświetlenie pozostaje włączone. Gdy sterownik zgodny z normą OPS (Open Pluggable Specification) jest podłączony do tego wyświetlacza, ustawienie opcji Oszczędz. energii jest ustalone na Wł. Auto: Powoduje, że jeśli do monitora jest podłączony sterownik zgodny ze standardem OPS (Open Pluggable Specification), to sterownik OPS będzie sterował urządzeniem. W przeciwnym razie powoduje, że urządzeniem będzie sterował terminal RS-232C. RS-232C: Ustawianie złącza RS-232C w celu sterowania urządzeniem. Computer In: Powoduje, że urządzeniem będzie sterował sterownik zgodny ze standardem OPS (Open Pluggable Specification). Computer In jest dostępne tylko wtedy, gdy do monitora jest podłączony sterownik zgodny ze standardem OPS (Open Pluggable Specification).

23 4. Menu ekranowe 21 Ustawienia dotykowe Ustal ID monitora Zaawansowane Auto: Powoduje, że jeśli do monitora jest podłączony sterownik zgodny ze standardem OPS (Open Pluggable Specification), to sterownik OPS będzie sterował funkcją dotykową. W przeciwnym razie powoduje, że funkcją dotykową będzie sterował komputer podłączony do portu USB Type-B For Touch. USB: Powoduje, że funkcją dotykową będzie sterował komputer podłączony do portu USB Type-B For Touch. Computer In: Powoduje, że funkcją dotykową będzie sterował sterownik zgodny ze standardem OPS (Open Pluggable Specification). Computer In jest dostępne tylko wtedy, gdy do monitora jest podłączony sterownik zgodny ze standardem OPS (Open Pluggable Specification). Umożliwia przypisanie identyfikatora bieżącemu urządzeniu, gdy podłączono kilka urządzeń. Z ustawienia można korzystać w trybie kontroli RS-232C. Auto-wyszuk.: W przypadku włączenia Wł monitor automatycznie wykrywa dostępne źródła sygnału. Gdy sterownik zgodny z normą OPS (Open Pluggable Specification) jest podłączony do tego wyświetlacza, ustawienie opcji Auto-wyszuk. jest ustalone na Wł. Autokonfig.: Od tego ustawienia zależy, czy w przypadku wszystkich obrazów wejściowych VGA obraz ma być optymalizowany. Overscan: Umożliwia zmianę wyświetlanego obszaru obrazu. Gdy ta funkcja jest włączona, 96% oryginalnego rozmiaru obrazu będzie wyświetlone, a pozostałe obszary otaczające obraz zostaną odcięte. - Wł: Włącza funkcję Overscan dla taktowania wideo - Wył: Wyłącza funkcję Overscan. Funkcja Overscan będzie niedostępna (wyszarzona) w następujących wypadkach: Funkcja Funkcja dotyk. w menu Ekran jest włączona lub Funkcja PAP w menu Ekran jest włączona. OSD info: Gdy funkcja ta jest ustawiona na Wł, zmieniając sygnały wejściowe lub taktowanie, na ekranie jest zawsze wyświetlane aktualne źródło sygnału i rozdzielczość. Gdy wybrana jest opcja Wył, okienko informacyjne jest wyświetlane tylko po naciśnięciu przycisku INFO na pilocie. Kontrast dyn.: Włączanie i wyłączanie funkcji Kontrast dyn.. Ta funkcja poprawia kontrast obrazu w przypadku ciemnych scen. DisplayPort: Wybierz 1.1, jeśli do gniazda DisplayPort Input będzie podłączone urządzenie z portem zgodnym z wersją 1.1 standardu DisplayPort. Wybierz 1.2. w przypadku podłączania urządzenia zgodnego z wersją 1.2 standardu DisplayPort.

24 22 4. Menu ekranowe Informacje Przywróć Wyświetlanie następujących informacji o urządzeniu. Model Czas użytk. Wersja oprogr. Przywrócenie wartości wszystkich ustawień zgodnie z domyślnymi ustawieniami fabrycznymi.

25 5. Informacje o urządzeniu Informacje o urządzeniu Dane Panel LCD Obsługa dotykowa Szyba panelu Wejście Wyjście Element Dane Podświetlenie LED Rozmiar panelu 84" Plamka piksela (mm) 0,4845 x 0,4845 Rozdzielczość standardowa (w pikselach) 3840 x 2160 Jasność (cd/m 2 ) (typowo) 350 Kontrast (typowy) 1400:1 Czas reakcji (ms) (typowy) 5 ms (szary-szary) Bitowość panelu 10-bitowa Technologia IR Rozdzielczość x Maksymalna liczba dotknięć 10 Wyjście sygnału dotykowego USB 2.0 Obsługiwane systemy operacyjne Typ Grubość Komputer Wideo Dźwięk Sterowanie USB Komputer Dźwięk Sterowanie Dotyk wielopunktowy: Windows 7 (Home Premium/Ultimate/ Professional) Windows 8, Windows 8 Pro, Windows 8 Enterprise Windows 8,1, Windows 8,1 Pro, Windows 8,1 Enterprise Dotyk jednopunktowy: Windows 7 (Home Basic/Home Premium/ Ultimate/Professional) Windows 8, Windows 8 Pro, Windows 8 Enterprise Windows 8,1, Windows 8,1 Pro, Windows 8,1 Enterprise Mac OS X (10.8/10.9/10.10) Antyodblaskowa AG W przybliżeniu 4 mm VGA (D-Sub 15-stykowe), DVI-D HDMI, DisplayPort Wejście liniowe (gniazdo 3,5 mm) RS-232C (D-Sub 9-stykowe) Typ B (przeznaczony tylko do panelu dotykowego*) DisplayPort głośnik L/R RS-232C (D-Sub 9-stykowe)

26 24 5. Informacje o urządzeniu Dźwięk Zasilanie Środowisko Dane fizyczne Funkcja Audio W (wzm.) 12 W x 2 Wbudowany głośnik 12 W (8Ω) x 2 Źródło Pobór mocy (podczas pracy) Pobór mocy (w trybie oczekiwania) Temperatura robocza Wilgotność robocza Waga Wymiary (S x W x G) (mm) z tacą na pióro dotykowe bez tacy na pióro dotykowe Połączenie szeregowe w trybie kontroli RS232 Ustawienie identyfikatora Zwiększenie ostrości Kontrola przyciemniania (kontrast adaptacyjny) Funkcja redukcji niebieskiego światła Obraz w obrazie (PIP) Obraz po obrazie (PBP) Przetwarzanie koloru 10-bitowego Całkowity czas włączenia V, 50/60 Hz (prąd przemienny) 564 W Mniej niż 0,5 W 0-32 C (32-89,6 F) 10-80% (bez skraplania) Mniej niż 110 kg 1935 x 1169 x 131 mm 1935 x 1134 x 131 mm Dane techniczne i funkcje mogą zostać zmienione bez powiadomienia. *USB Type-B For Touch jest przeznaczony tylko do obsługi panelu dotykowego. Komputer można obsługiwać za pomocą panelu dotykowego urządzenia, podłączając go do komputera za pomocą portu USB. Gdy do urządzenia podłączy się sterownik zgodny ze standardem OPS (Open Pluggable Specification), port USB Type-B For Touch jest wyłączony. W przypadku korzystania z portu USB Type-B For Touch należy ustawić opcję Ustawienia dotykowe w menu Ustawienia na USB.

27 5. Informacje o urządzeniu 25 Lista sygnałów wideo obsługiwanych przez urządzenie Rozdzielczość 640 x 480 przy 60Hz (VGA) 640 x 480 przy 72Hz 640 x 480 przy 75Hz 720 x 400 przy 70Hz 800 x 600 przy 60Hz (SVGA) 800 x 600 przy 75Hz 832 x 624 przy 75Hz 1024 x 768 przy 60Hz (XGA) 1024 x 768 przy 75Hz 1152 x 870 przy 75Hz 1280 x 768 przy 60Hz 1280 x 800 przy 60Hz 1280 x 720 przy 60Hz 1280 x 1024 przy 60Hz (SXGA) 1600 x 900 przy 60Hz 1680 x 1050 przy 60Hz (WSXGA) 1680 x 1050 przy 60Hz RB (WSXGA) 1920 x 1080 przy 60Hz (FHD) 720 x 480i (60Hz) 720 x 576i (50Hz) 720 x 480p (60Hz) 720 x 576 (50Hz) 1280 x 720p (25Hz) 1280 x 720p (30Hz) 1280 x 720p (50Hz) 1280 x 720p (60Hz) 1920 x 1080i (50Hz) 1920 x 1080i (60Hz) VGA DVI 1/ DVI 2 Źródło sygnału DisplayPort HDMI

28 26 5. Informacje o urządzeniu Źródło sygnału Rozdzielczość VGA DVI 1/ DVI 2 DisplayPort HDMI 1920 x 1080p (24Hz) 1920 x 1080p (25Hz) 1920 x 1080p (30Hz) 1920 x 1080p (50Hz) 1920 x 1080p (60Hz) 1920 x 1080p (24Psf) 1920 x 1080p (25Psf) 3840 x 2160p (30Hz) 3840 x 2160p (60Hz) : obsługiwane Puste: nieobsługiwane

29 Lista kombinacji sygnałów wejściowych PAP obsługiwanych przez urządzenie 5. Informacje o urządzeniu 27 Źródło sygnału obrazu głównego/lewego VGA DVI 1 1 DVI 1 2 HDMI Display Port Computer In* Źródło sygnału obrazu dodatkowego/prawego VGA DVI 1 1 DVI 1 2 HDMI DisplayPort Computer In* : obsługiwane Puste: nieobsługiwane *Computer In jest dostępne tylko wtedy, gdy do monitora jest podłączony sterownik zgodny z normą OPS (Open Pluggable Specification).

30 28 5. Informacje o urządzeniu Sygnały wyjściowe Przez gniazdo DisplayPort Output urządzenia przekazywane są bez żadnych zmian sygnały wejściowe odbierane przez gniazdo DisplayPort Input. Do tego urządzenia można podłączać urządzenia zewnętrzne, takie jak projektor Full HD, i oglądać na tych urządzeniach zewnętrznych wideo i obrazy wyświetlane na tym urządzeniu. Zależnie od podłączonego urządzenia obraz wideo lub obraz nieruchomy mogą nie być wyświetlane na urządzeniu podłączonym do terminalu wyjściowego, nawet jeśli są wyświetlane na wyświetlaczu urządzenia.

31 6. Rozwiązywanie problemów Rozwiązywanie problemów Brak obrazu Problem Wyświetlany jest tylko monochromatyczny obraz. Obraz jest zbyt ciemny. Obraz jest zbyt jasny. Brak dźwięku Rozwiązanie Sprawdź poniższe: Czy urządzenie jest włączone? Sprawdź wskaźnik zasilania monitora. Czy urządzenie przesyłające sygnał źródłowy jest włączone? Włącz urządzenie i spróbuj jeszcze raz. Czy któreś z przewodów są luźne? Upewnij się, że wszystkie przewody są dobrze podłączone. Czy na komputerze wybrano nieobsługiwaną rozdzielczość wyjściową? Wybierz obsługiwaną rozdzielczość, korzystając z tabeli Lista sygnałów wideo obsługiwanych przez urządzenie na stronie 25, i spróbuj ponownie. Czy na odtwarzaczu DVD lub Blu-ray wybrano nieobsługiwaną rozdzielczość wyjściową? Wybierz obsługiwaną rozdzielczość, korzystając z tabeli Lista sygnałów wideo obsługiwanych przez urządzenie na stronie 25, i spróbuj ponownie. Ponownie podłącz kabel. Sprawdź, czy użyto poprawnego kabla. Naciśnij przycisk [Menu] z prawej strony monitora i dostosuj jasność. Informacje na temat regulacji jasności można znaleźć w rozdziale Menu Obraz na stronie 15. Sprawdź poniższe: Czy w monitorze lub urządzeniu źródłowym włączono funkcję wyciszenia? Wyłącz funkcję wyciszenia lub zwiększ głośność i spróbuj ponownie. Czy któreś z przewodów są luźne? Upewnij się, że wszystkie przewody są dobrze podłączone. Sprawdź, czy wybrano właściwe źródło dźwięku. Informacje na temat wyboru źródła sygnału wejściowego można znaleźć w rozdziale Menu Dźwięk na stronie 16.

32 30 6. Rozwiązywanie problemów Obraz z komputera wygląda dziwnie Przyciski panelu sterowania nie działają Pilot nie działa Słychać dziwny dźwięk w okolicy złączy wejściowych/wyjściowych z tyłu monitora. Sprawdź poniższe: Czy na komputerze wybrano nieobsługiwaną rozdzielczość wyjściową? Wybierz obsługiwaną rozdzielczość, korzystając z tabeli Lista sygnałów wideo obsługiwanych przez urządzenie na stronie 25, i spróbuj ponownie. Użyj funkcji Autokonfig. (Patrz Ustawienia na stronie 19), aby monitor automatycznie zoptymalizował obraz z komputera. Jeśli wynik użycia funkcji Autokonfig. nie jest zadowalający, skoryguj obraz ręcznie przy użyciu funkcji Taktowanie, Faza, Poł. poz. i Poł. pion.. Podłącz ponownie kabel i sprawdź, czy jest poprawnie podłączony. Zapisz zmiany w aktualnie otwartym pliku, a następnie szybko naciśnij i zwolnij przycisk zasilania z przodu monitora. Po wyłączeniu urządzenia naciśnij ponownie przycisk zasilania, aby go ponownie uruchomić. Jeśli sugerowane rozwiązania nie rozwiążą problemu, skontaktuj się z przedstawicielem serwisu. Gdy do urządzenia jest podłączony sterownik zgodny ze standardem OPS (Open Pluggable Specification), przyciski na panelu sterowania nie będą działały, dopóki sterownik nie zostanie całkowicie wyłączony. Należy poczekać na zakończenie procesu wyłączania. Sprawdź ułożenie baterii. Sprawdź, czy baterie nie są rozładowane. Sprawdź odległość i kąt względem urządzenia. Sprawdź, czy pilot jest prawidłowo kierowany w stronę okienka czujnika sygnałów z pilota na monitorze. Sprawdź, czy nie ma przeszkód pomiędzy pilotem a okienkiem czujnika sygnałów z pilota. Sprawdź, czy okienko czujnika sygnałów z pilota nie jest silnie oświetlone światłem jarzeniowym lub bezpośrednim światłem słonecznym. Sprawdź czy pobliskie urządzenia (komputer lub palmtop) nie transmitują sygnałów podczerwieni, które mogą być przyczyną zakłóceń transmisji sygnału pomiędzy pilotem a urządzeniem. Wyłącz funkcje podczerwieni tych urządzeń. Szybko naciśnij i zwolnij przycisk zasilania sieciowego z tyłu monitora. Po wyłączeniu urządzenia naciśnij ponownie przycisk zasilania sieciowego, aby go ponownie uruchomić. Jeśli sugerowane rozwiązania nie rozwiążą problemu, skontaktuj się z przedstawicielem serwisu. PL PL Y
