1 START

2

3 Podział rodzajów próbek gazowych ze względu na miejsce pobrania Próbki powietrza atmosferycznego (pomiar imisji) Próbki powietrza (stanowiska pracy) Próbki powietrza z pomieszczeń zamkniętych (mieszkalnych) Próbki powietrza z duktów, kominów i rur wydechowych (emisja) Próbki gazów wydychanych przez organizmy żywe Próbki gazów z miejsc trudno dostępnych i niebezpiecznych Próbki gazów z instalacji przemysłowych

4 Podział analitów w próbkach gazowych Rodzaj związków Anality organiczne Anality nieorganiczne Podział analitów w próbkach gazowych Stan skupienia Anality gazowe Aerozole Anality stałe

5 Najważniejsze parametry fizyczne i chemiczne gazów FIZYCZNE CHEMICZNE Temperatura Ciśnienie Wilgotność względna Lotność (VVOC,VOC, SVOC, POM) Analiza in-situ, lab. Potencjalne interfer. Różnorodność stężeń Różnorodność składu

6 Zakresy stężeń analitów 0.1ppb 1ppb 1ppm 100ppm 1% 100% Powietrze atm. Stanowiska pracy Spaliny

7 Metody pobierania próbek gazów MANUALNE sedymentacyjne AUTOMATYCZNE analizatory gazowe izolacyjne aspiracyjne Dane PIOŚ

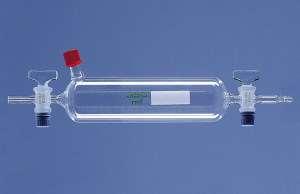

8 Metody izolacyjne Ciśnienie wyższe od atm. Ciśnienie atmosferyczne Technika próżniowa Pipeta gazowa 10 krotna obj. pipety Ampułki do pobierania gazu

9 Metody izolacyjne Pojemniki stalowe na próbki gazu

10 Metody izolacyjne Worki Tedlar

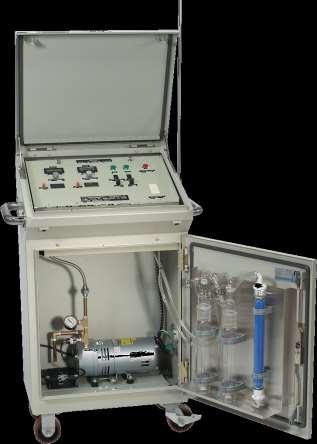

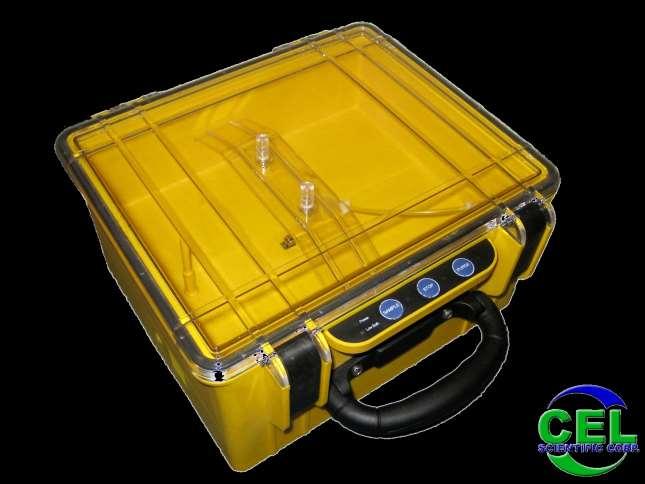

11 Metody izolacyjne System pobierania podciśnieniowego

12 Metody izolacyjne Aspiratory ręczne

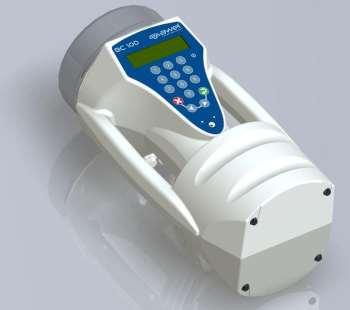

13 Pobieranie próbek gazowych Metody izolacyjne Aspirator automatyczny

14 Metody izolacyjne Filtry do pyłu zawieszonego papierowe, włókno szklane, celulozowe

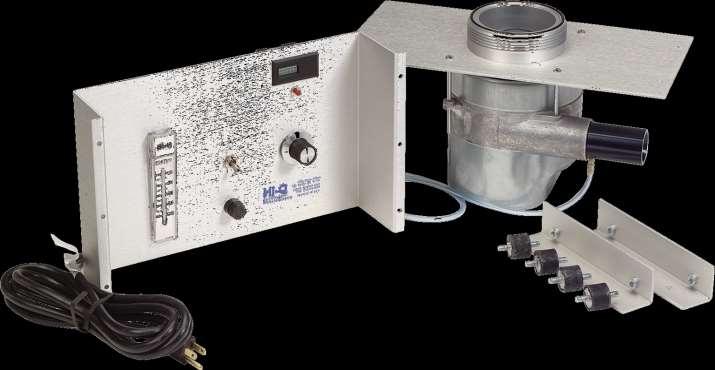

15 Metody izolacyjne Aspirator ręczny

16 Metody izolacyjne Pobieranie próbki CO 2

17 Metody aspiracyjne Aspiracja to wymuszony ruch gazu przez ciecz absorpcyjną lub sorbent Pochłaniacz na analit Urządzenie do zasysania Rurka sorpcyjna - węgiel aktywny - polimery - sadza grafitowa - sita molekularne Płuczki Pomiar objętości

18 Metody aspiracyjne Płuczka Zajcewa Płuczka Dreshla Przy przepływach do 120l/h typ płuczki nie ma większego wpływu na wydajność pochłaniania

19 Podwyższenie wydajności płuczki - chłodzenie płuczki - zwiększenie wysokości słupa cieczy Płuczka z gwintem - zastosowanie kilku płuczek szeregowo

20 Sorbenty stałe Węglowe Węgiel aktywny PW m 2 /g Desorpcja rozpuszczalnikiem Węglowe sita molekularne PW m 2 /g Desorpcja rozpuszczalnikiem lub termiczna (do C) Węgiel grafityzowany PW mała Desorpcja termiczna lub termiczna (do C) Polimerowe Polimery i kopolimery styrenu i diwinylobenzenu PW m 2 /g Desorpcja termiczna C Polimery tlenku fenylowo-fenylenowego PW 20-35m 2 /g Desorpcja termiczna C

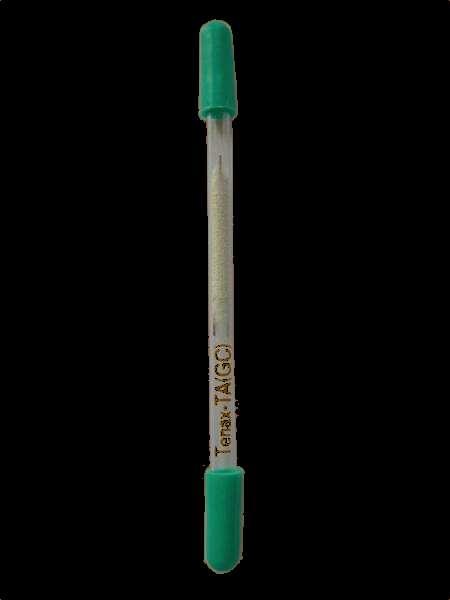

21 Sorbenty Tenax GC (TA) Carbotrap B C F

22 Sita molekularne materiały nanoporowate, o ściśle określonym, wąskim zakresie rozmiarów porów, które posiadają zdolność selektywnego absorbowania cząsteczek związków chemicznych.

23 Ocena ekspozycji

24 Gazy odlotowe Kolektor próbki Pompa Miernik przepływu

25 Podstawowe parametry strumienia spalin Natężenie przepływu Temperatura Ciśnienie Stężenie zanieczyszczeń Korozyjność Palność Wybuchowość Punkt rosy

26 Średnica zastępcza 2xdługośćxszerokość 8 średnic 2 średnice długość + szerokość Punkt pomiarowy Jeżeli nie mam możliwość spełnienia powyższego warunku

27 Sondy pomiarowe news.thomasnet.com

28 Łaziska

29

30 Porici

31 Zestaw pomiarowy w wozie pomiarowym

32 Przerwa w pobieraniu próbek gazowych na pobranie próbek stałych (kaczka)

33 Wyznaczanie punktów w przewodach kominowych x x x x Segmenty pierścieniowe o równej powierzchni x x x x x x x x x x x x x x x x 0.35d 0.60d 0.80d 0.92d

34 Prędkość w przewodzie oblicza się jako średnie arytmetyczne prędkości w poszczególnych polach o równej powierzchni Przepływ laminarny

35 Pomiar przepływu Rurka Pitota >3m/s Zwężka pomiarowa >10ml/min Gazomierz mokry >1-80 dm 3 /min Gazomierz suchy > dm 3 /min Rotametr > m 3 /h Anemometr > m 3 /h

36 Pomiar przepływu Zwężki pomiarowe fluid.itcmp.pwr.wroc.pl/~znmp

37 Pomiar przepływu Rurka Pitota-Prandtla

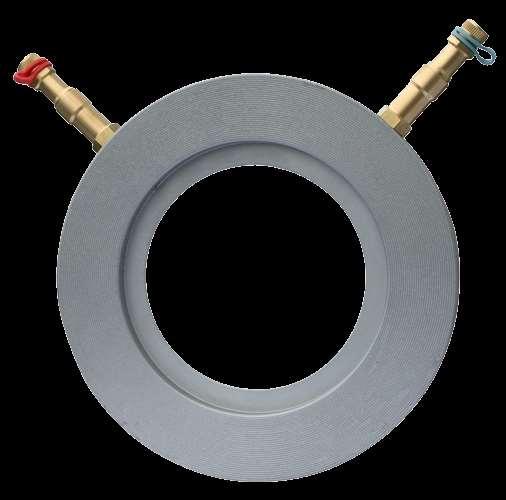

38 Pomiar przepływu Kryza pomiarowa

39 Pomiar objętości Gazomierz mokry

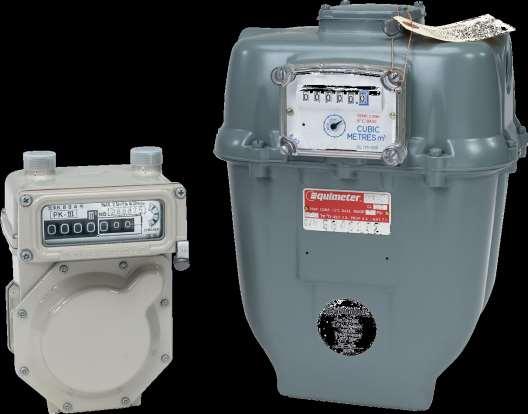

40 Pobieranie próbek gazowych Pomiar objętości Gazomierz suchy

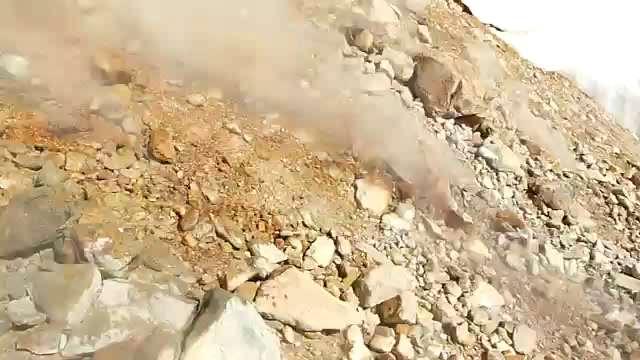

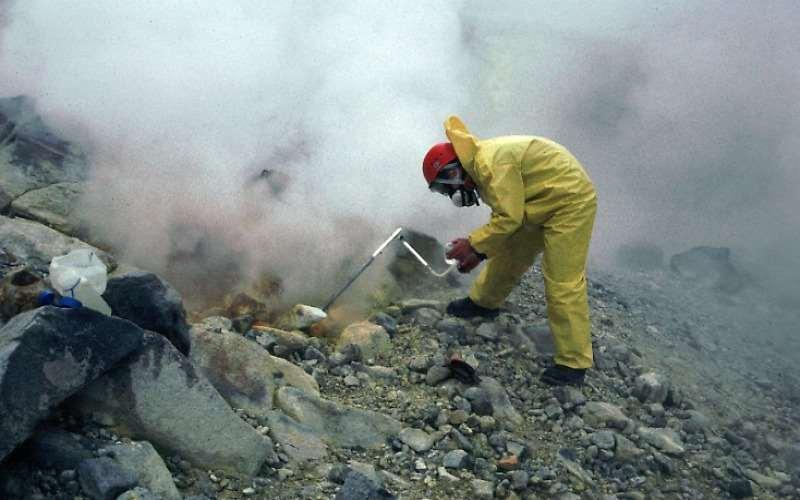

41 Pobieranie próbek gazowych z wulkanu

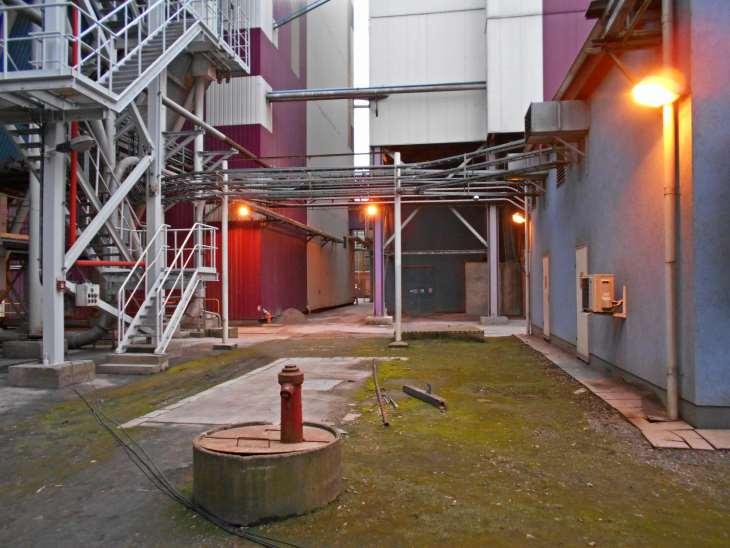

42 Romantyczny zaułek o zmroku Dziękuję za uwagę!
