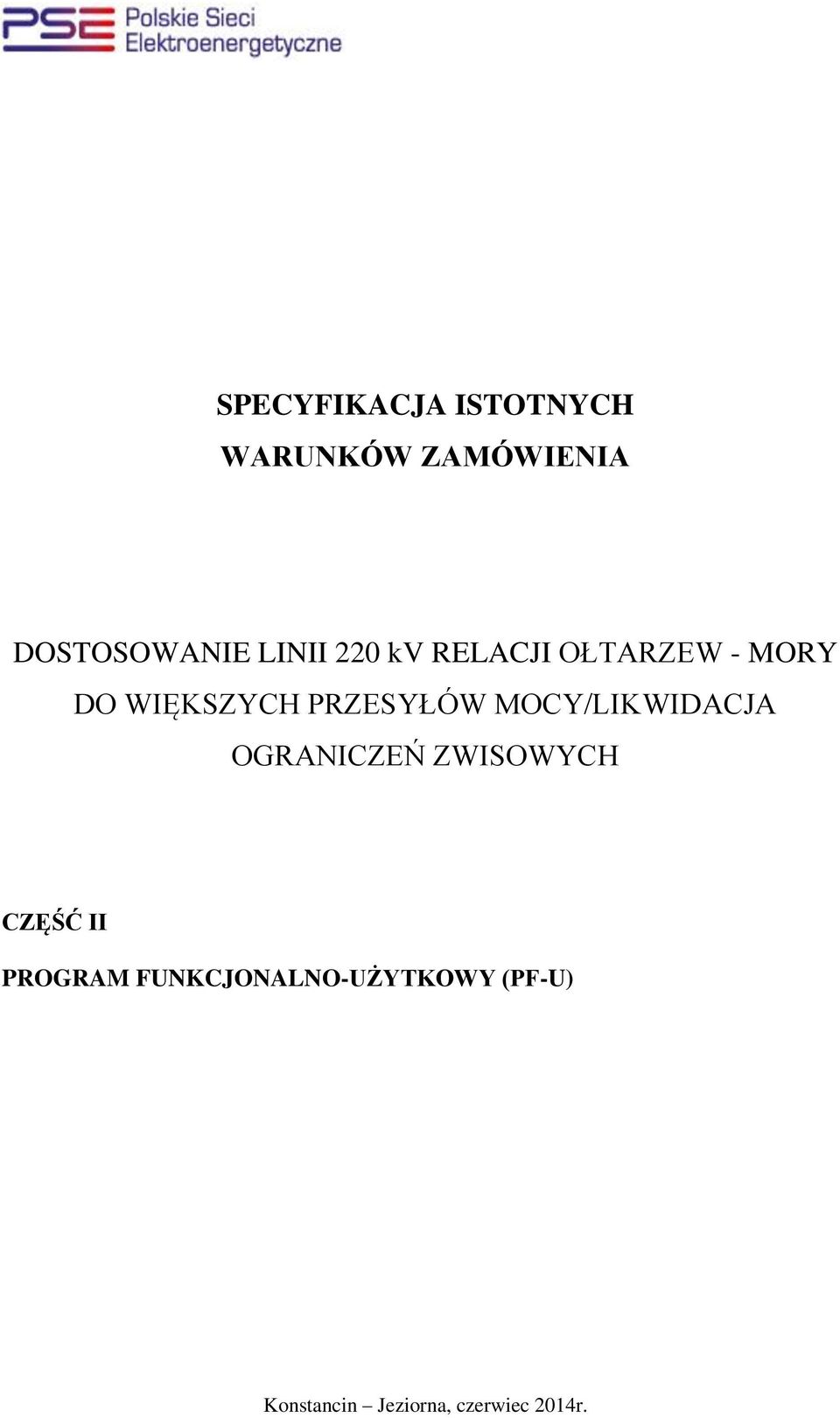

1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA DOSTOSOWANIE LINII 220 kv RELACJI OŁTARZEW - MORY DO WIĘKSZYCH PRZESYŁÓW MOCY/LIKWIDACJA OGRANICZEŃ ZWISOWYCH CZĘŚĆ II PROGRAM FUNKCJONALNO-UŻYTKOWY (PF-U) Konstancin Jeziorna, czerwiec 2014r.

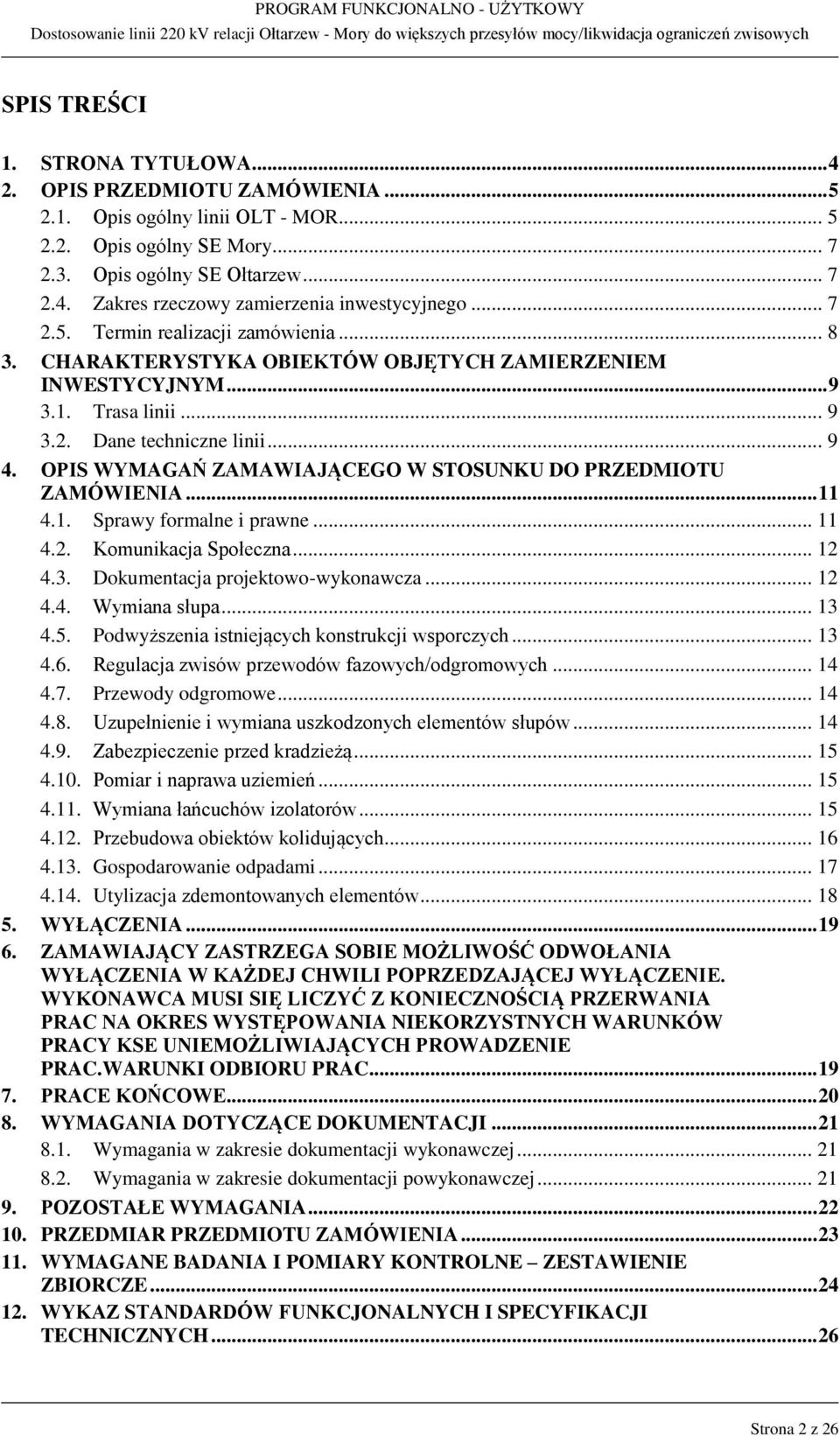

2 SPIS TREŚCI 1. STRONA TYTUŁOWA OPIS PRZEDMIOTU ZAMÓWIENIA Opis ogólny linii OLT - MOR Opis ogólny SE Mory Opis ogólny SE Ołtarzew Zakres rzeczowy zamierzenia inwestycyjnego Termin realizacji zamówienia CHARAKTERYSTYKA OBIEKTÓW OBJĘTYCH ZAMIERZENIEM INWESTYCYJNYM Trasa linii Dane techniczne linii OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Sprawy formalne i prawne Komunikacja Społeczna Dokumentacja projektowo-wykonawcza Wymiana słupa Podwyższenia istniejących konstrukcji wsporczych Regulacja zwisów przewodów fazowych/odgromowych Przewody odgromowe Uzupełnienie i wymiana uszkodzonych elementów słupów Zabezpieczenie przed kradzieżą Pomiar i naprawa uziemień Wymiana łańcuchów izolatorów Przebudowa obiektów kolidujących Gospodarowanie odpadami Utylizacja zdemontowanych elementów WYŁĄCZENIA ZAMAWIAJĄCY ZASTRZEGA SOBIE MOŻLIWOŚĆ ODWOŁANIA WYŁĄCZENIA W KAŻDEJ CHWILI POPRZEDZAJĄCEJ WYŁĄCZENIE. WYKONAWCA MUSI SIĘ LICZYĆ Z KONIECZNOŚCIĄ PRZERWANIA PRAC NA OKRES WYSTĘPOWANIA NIEKORZYSTNYCH WARUNKÓW PRACY KSE UNIEMOŻLIWIAJĄCYCH PROWADZENIE PRAC.WARUNKI ODBIORU PRAC PRACE KOŃCOWE WYMAGANIA DOTYCZĄCE DOKUMENTACJI Wymagania w zakresie dokumentacji wykonawczej Wymagania w zakresie dokumentacji powykonawczej POZOSTAŁE WYMAGANIA PRZEDMIAR PRZEDMIOTU ZAMÓWIENIA WYMAGANE BADANIA I POMIARY KONTROLNE ZESTAWIENIE ZBIORCZE WYKAZ STANDARDÓW FUNKCJONALNYCH I SPECYFIKACJI TECHNICZNYCH Strona 2 z 26

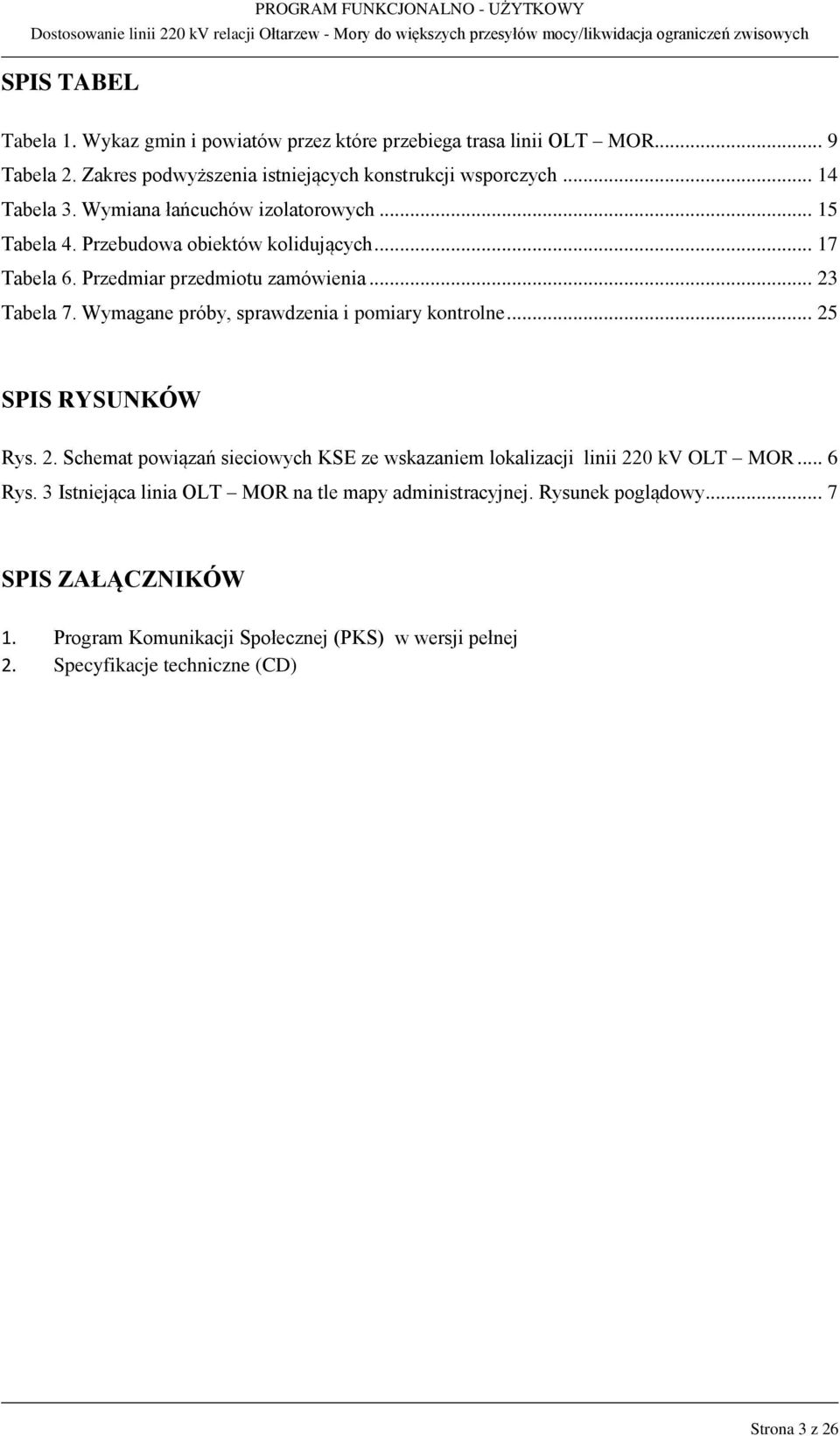

3 SPIS TABEL Tabela 1. Wykaz gmin i powiatów przez które przebiega trasa linii OLT MOR... 9 Tabela 2. Zakres podwyższenia istniejących konstrukcji wsporczych Tabela 3. Wymiana łańcuchów izolatorowych Tabela 4. Przebudowa obiektów kolidujących Tabela 6. Przedmiar przedmiotu zamówienia Tabela 7. Wymagane próby, sprawdzenia i pomiary kontrolne SPIS RYSUNKÓW Rys. 2. Schemat powiązań sieciowych KSE ze wskazaniem lokalizacji linii 220 kv OLT MOR... 6 Rys. 3 Istniejąca linia OLT MOR na tle mapy administracyjnej. Rysunek poglądowy... 7 SPIS ZAŁĄCZNIKÓW 1. Program Komunikacji Społecznej (PKS) w wersji pełnej 2. Specyfikacje techniczne (CD) Strona 3 z 26

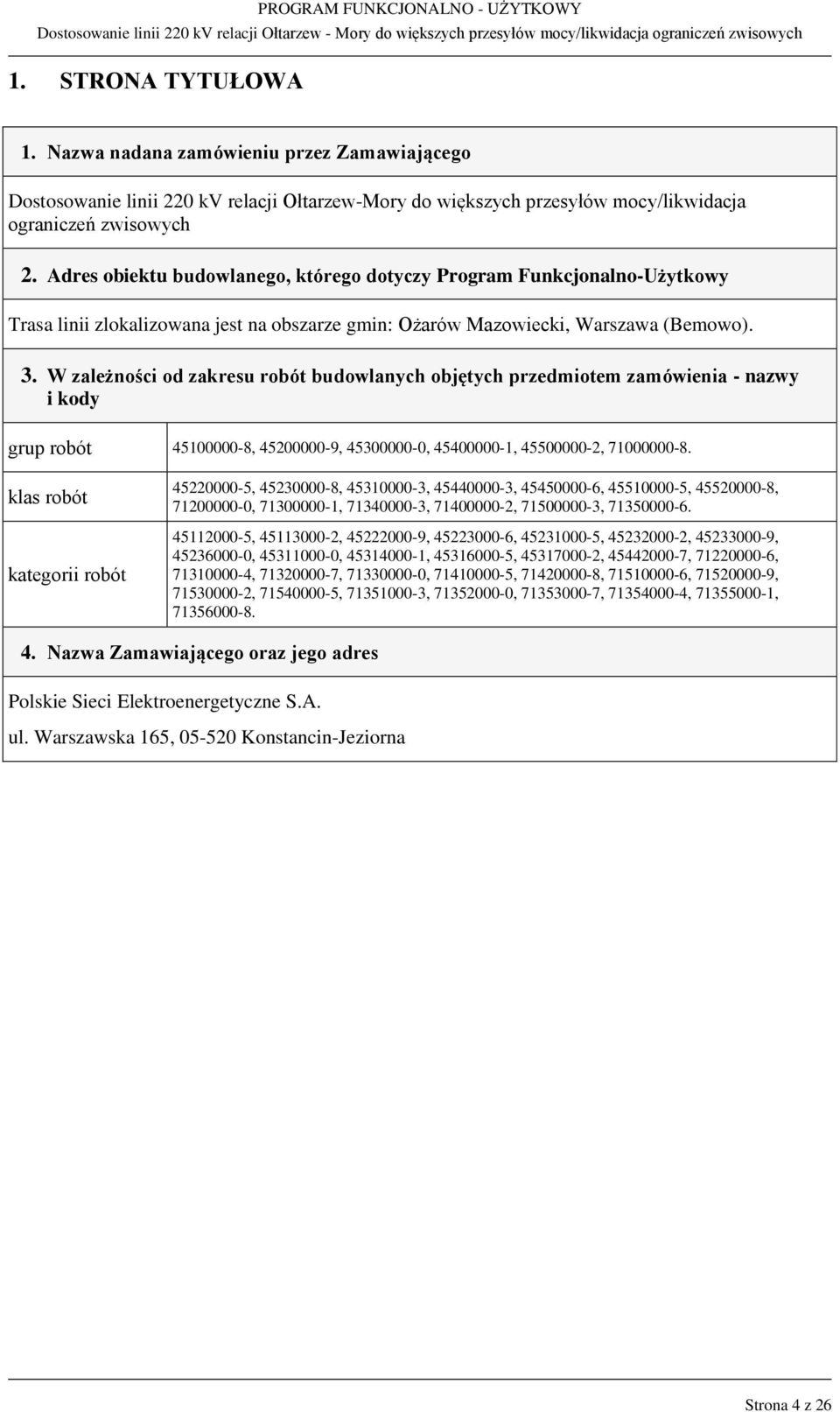

4 1. STRONA TYTUŁOWA 1. Nazwa nadana zamówieniu przez Zamawiającego Dostosowanie linii 220 kv relacji Ołtarzew-Mory do większych przesyłów mocy/likwidacja ograniczeń zwisowych 2. Adres obiektu budowlanego, którego dotyczy Program Funkcjonalno-Użytkowy Trasa linii zlokalizowana jest na obszarze gmin: Ożarów Mazowiecki, Warszawa (Bemowo). 3. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody grup robót , , , , , klas robót kategorii robót , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska 165, Konstancin-Jeziorna Strona 4 z 26

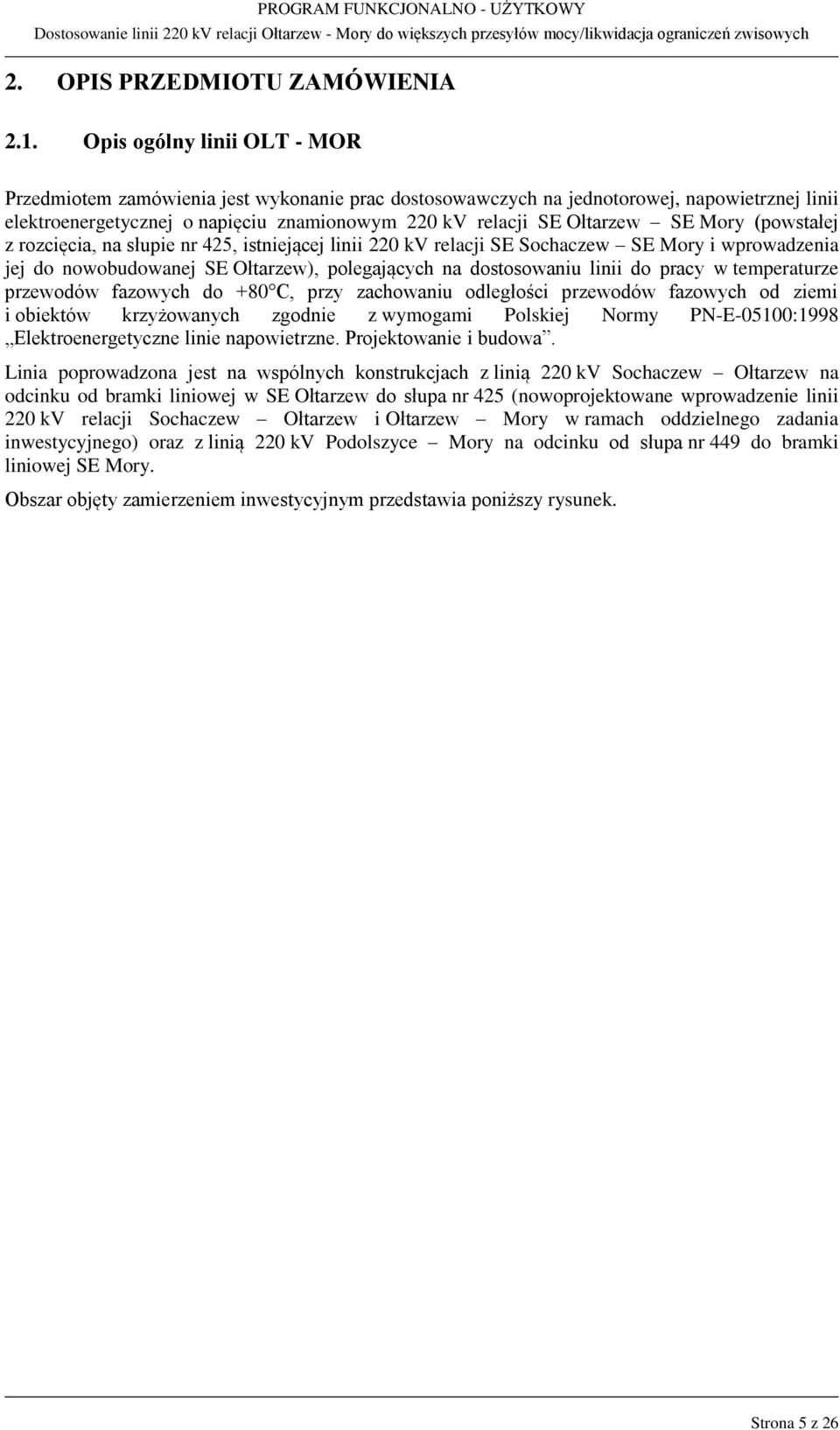

5 2. OPIS PRZEDMIOTU ZAMÓWIENIA 2.1. Opis ogólny linii OLT - MOR Przedmiotem zamówienia jest wykonanie prac dostosowawczych na jednotorowej, napowietrznej linii elektroenergetycznej o napięciu znamionowym 220 kv relacji SE Ołtarzew SE Mory (powstałej z rozcięcia, na słupie nr 425, istniejącej linii 220 kv relacji SE Sochaczew SE Mory i wprowadzenia jej do nowobudowanej SE Ołtarzew), polegających na dostosowaniu linii do pracy w temperaturze przewodów fazowych do +80 C, przy zachowaniu odległości przewodów fazowych od ziemi i obiektów krzyżowanych zgodnie z wymogami Polskiej Normy PN-E-05100:1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linia poprowadzona jest na wspólnych konstrukcjach z linią 220 kv Sochaczew Ołtarzew na odcinku od bramki liniowej w SE Ołtarzew do słupa nr 425 (nowoprojektowane wprowadzenie linii 220 kv relacji Sochaczew Ołtarzew i Ołtarzew Mory w ramach oddzielnego zadania inwestycyjnego) oraz z linią 220 kv Podolszyce Mory na odcinku od słupa nr 449 do bramki liniowej SE Mory. Obszar objęty zamierzeniem inwestycyjnym przedstawia poniższy rysunek. Strona 5 z 26

6 Rys. 1. Schemat powiązań sieciowych KSE ze wskazaniem lokalizacji linii 220 kv OLT MOR Strona 6 z 26

7 Na poniższym rysunku przedstawiona została trasa linii na tle mapy administracyjnej. Rys. 2 Linia 220 kv OLT MOR na tle mapy administracyjnej. Rysunek poglądowy 2.2. Opis ogólny SE Mory Stacja 220/110 kv Mory zlokalizowana jest w mieście Warszawa (Bemowo) przy ul. Połczyńskiej 123, województwo mazowieckie, powiat Warszawa, gmina Warszawa. Właścicielem stacji są Polskie Sieci Elektroenergetyczne S.A. Rozdzielnia 220 kv zbudowana jest w układzie 3S Opis ogólny SE Ołtarzew Nowobudowana stacja 400/220/110 kv Ołtarzew zlokalizowana jest w miejscowości Pogroszew, województwo mazowieckie, powiat warszawski zachodni, gmina Ożarów Mazowiecki. Właścicielem stacji są Polskie Sieci Elektroenergetyczne S.A. Rozdzielnia 220 kv budowana jest w układzie 2S Zakres rzeczowy zamierzenia inwestycyjnego Zakres rzeczowy zamierzenia inwestycyjnego obejmuje: 1. Załatwienie wszelkich spraw formalnych i prawnych niezbędnych do zrealizowania inwestycji (w tym uzyskanie wszystkich pozwoleń i decyzji wymaganych prawem). 2. Prowadzenie działań z zakresu komunikacji społecznej przez cały okres realizacji przedmiotu zamówienia. 3. Uzyskanie na rzecz zamawiającego prawa do dysponowania nieruchomościami na cele budowlane. Strona 7 z 26

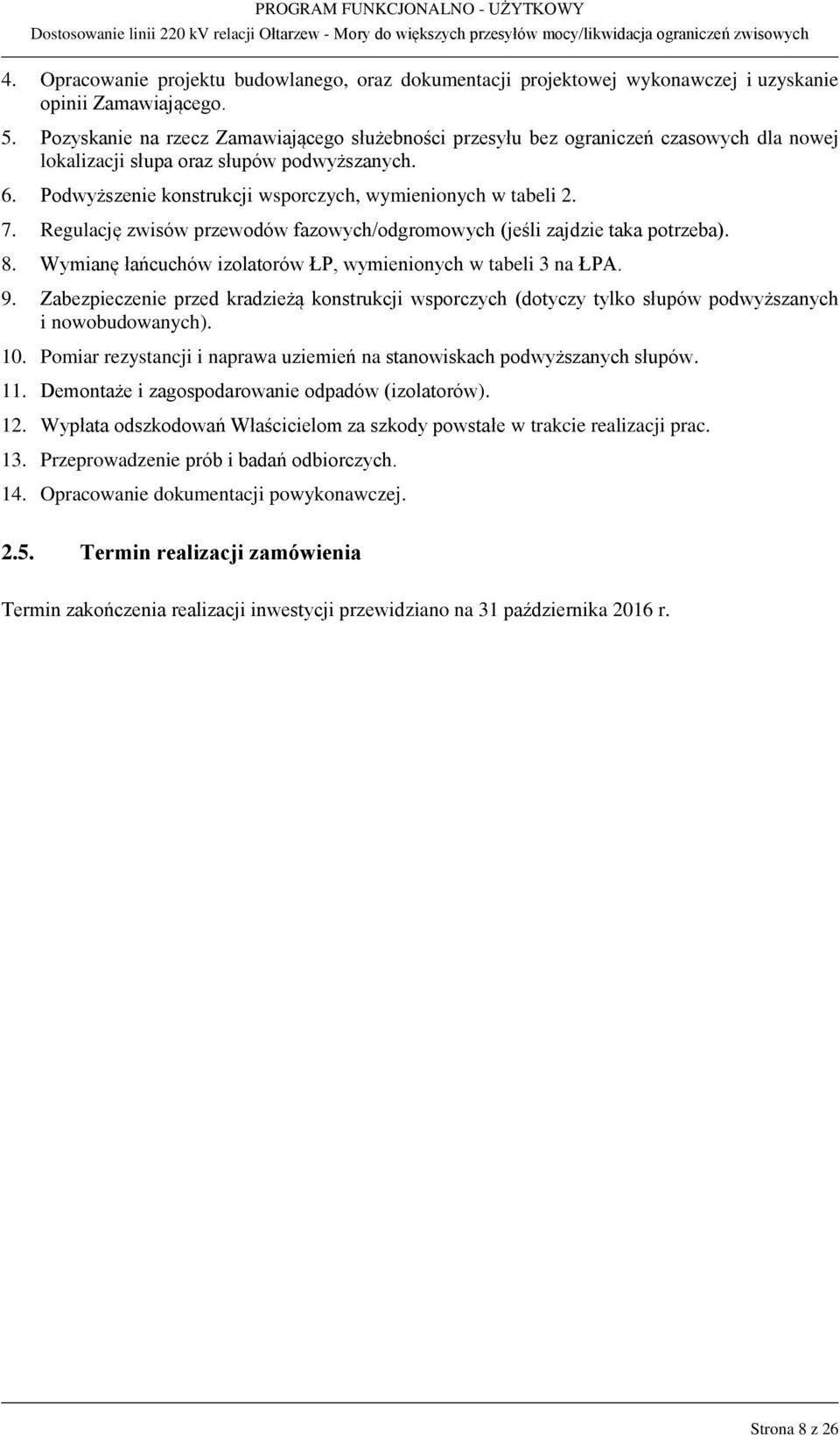

8 4. Opracowanie projektu budowlanego, oraz dokumentacji projektowej wykonawczej i uzyskanie opinii Zamawiającego. 5. Pozyskanie na rzecz Zamawiającego służebności przesyłu bez ograniczeń czasowych dla nowej lokalizacji słupa oraz słupów podwyższanych. 6. Podwyższenie konstrukcji wsporczych, wymienionych w tabeli Regulację zwisów przewodów fazowych/odgromowych (jeśli zajdzie taka potrzeba). 8. Wymianę łańcuchów izolatorów ŁP, wymienionych w tabeli 3 na ŁPA. 9. Zabezpieczenie przed kradzieżą konstrukcji wsporczych (dotyczy tylko słupów podwyższanych i nowobudowanych). 10. Pomiar rezystancji i naprawa uziemień na stanowiskach podwyższanych słupów. 11. Demontaże i zagospodarowanie odpadów (izolatorów). 12. Wypłata odszkodowań Właścicielom za szkody powstałe w trakcie realizacji prac. 13. Przeprowadzenie prób i badań odbiorczych. 14. Opracowanie dokumentacji powykonawczej Termin realizacji zamówienia Termin zakończenia realizacji inwestycji przewidziano na 31 października 2016 r. Strona 8 z 26

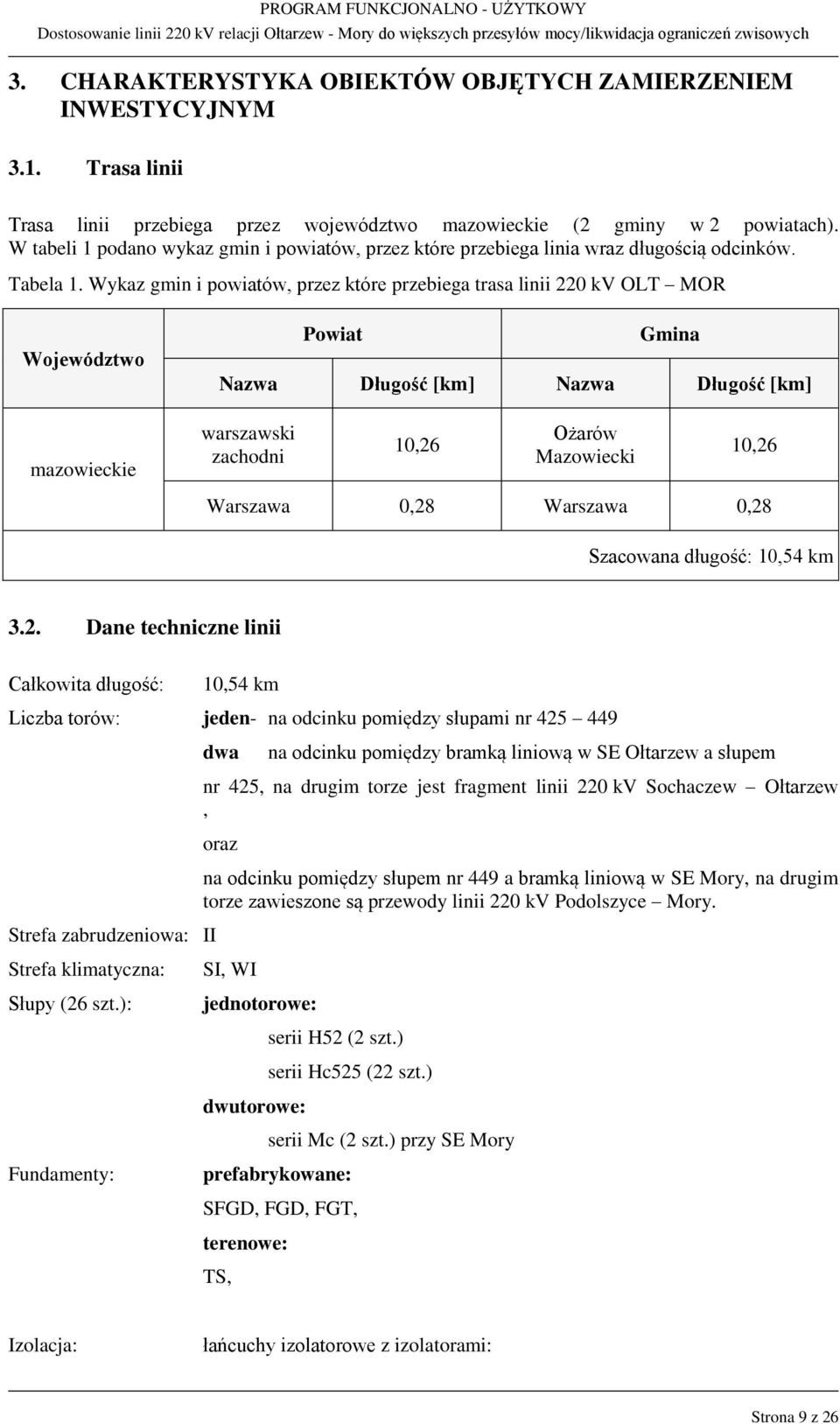

9 3. CHARAKTERYSTYKA OBIEKTÓW OBJĘTYCH ZAMIERZENIEM INWESTYCYJNYM 3.1. Trasa linii Trasa linii przebiega przez województwo mazowieckie (2 gminy w 2 powiatach). W tabeli 1 podano wykaz gmin i powiatów, przez które przebiega linia wraz długością odcinków. Tabela 1. Wykaz gmin i powiatów, przez które przebiega trasa linii 220 kv OLT MOR Województwo Powiat Gmina Nazwa Długość [km] Nazwa Długość [km] mazowieckie warszawski zachodni 10,26 Ożarów Mazowiecki 10,26 Warszawa 0,28 Warszawa 0,28 Szacowana długość: 10,54 km 3.2. Dane techniczne linii Całkowita długość: 10,54 km Liczba torów: jeden- na odcinku pomiędzy słupami nr Strefa zabrudzeniowa: II Strefa klimatyczna: Słupy (26 szt.): Fundamenty: dwa na odcinku pomiędzy bramką liniową w SE Ołtarzew a słupem nr 425, na drugim torze jest fragment linii 220 kv Sochaczew Ołtarzew, oraz na odcinku pomiędzy słupem nr 449 a bramką liniową w SE Mory, na drugim torze zawieszone są przewody linii 220 kv Podolszyce Mory. SI, WI jednotorowe: dwutorowe: serii H52 (2 szt.) serii Hc525 (22 szt.) serii Mc (2 szt.) przy SE Mory prefabrykowane: SFGD, FGD, FGT, terenowe: TS, Izolacja: łańcuchy izolatorowe z izolatorami: Strona 9 z 26

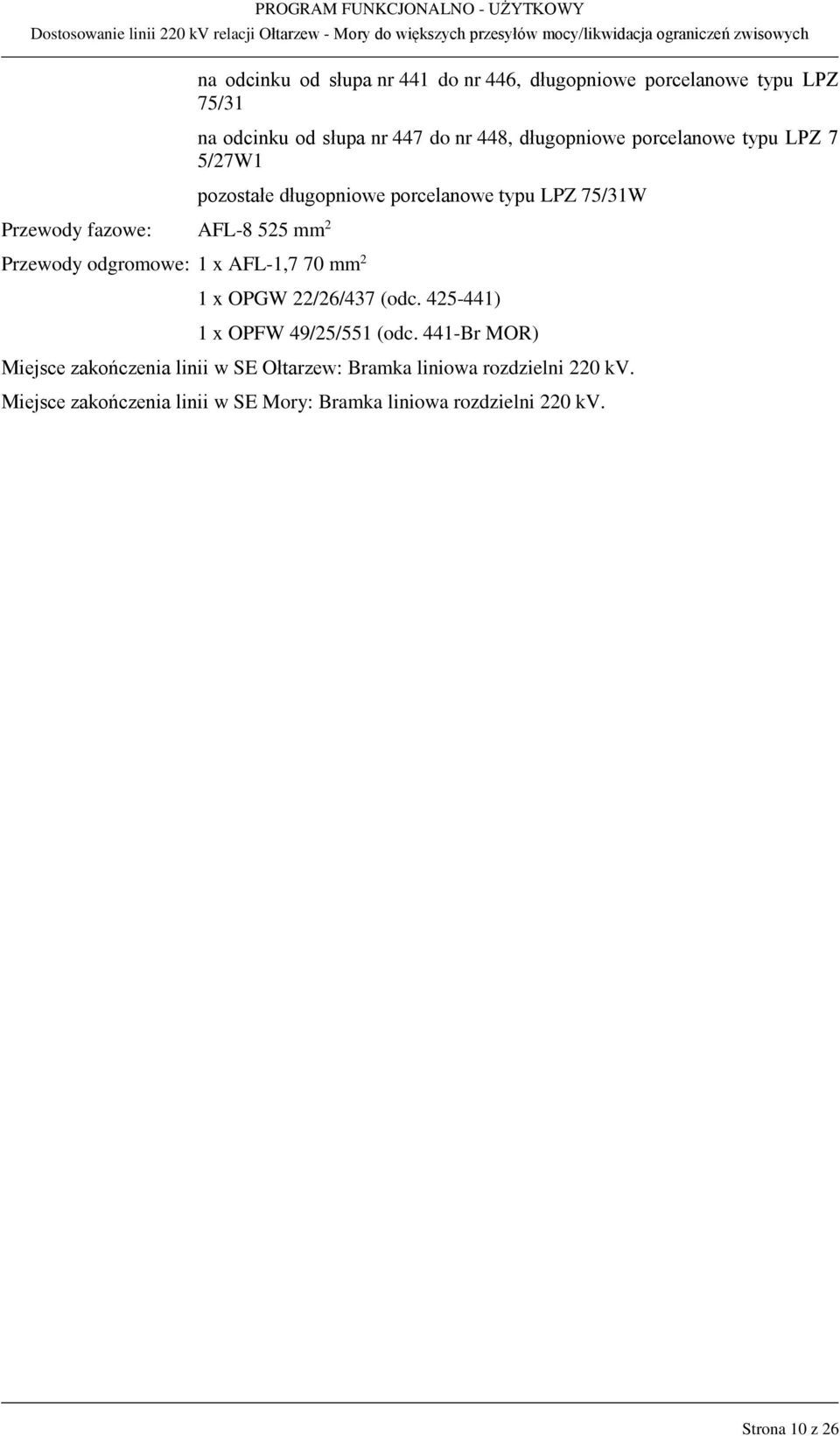

10 Przewody fazowe: AFL mm 2 Przewody odgromowe: 1 x AFL-1,7 70 mm 2 na odcinku od słupa nr 441 do nr 446, długopniowe porcelanowe typu LPZ 75/31 na odcinku od słupa nr 447 do nr 448, długopniowe porcelanowe typu LPZ 7 5/27W1 pozostałe długopniowe porcelanowe typu LPZ 75/31W 1 x OPGW 22/26/437 (odc ) 1 x OPFW 49/25/551 (odc. 441-Br MOR) Miejsce zakończenia linii w SE Ołtarzew: Bramka liniowa rozdzielni 220 kv. Miejsce zakończenia linii w SE Mory: Bramka liniowa rozdzielni 220 kv. Strona 10 z 26

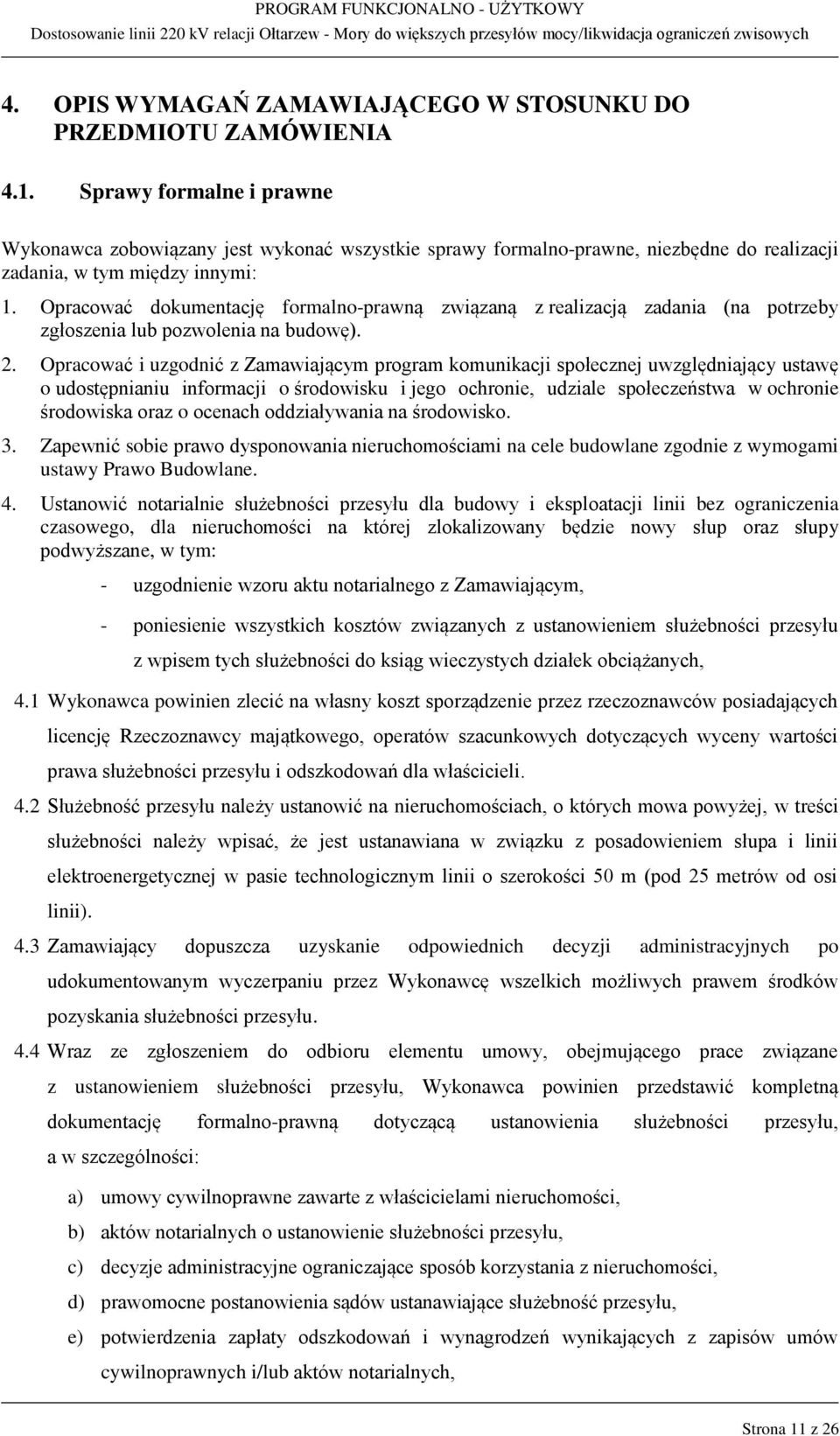

11 4. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 4.1. Sprawy formalne i prawne Wykonawca zobowiązany jest wykonać wszystkie sprawy formalno-prawne, niezbędne do realizacji zadania, w tym między innymi: 1. Opracować dokumentację formalno-prawną związaną z realizacją zadania (na potrzeby zgłoszenia lub pozwolenia na budowę). 2. Opracować i uzgodnić z Zamawiającym program komunikacji społecznej uwzględniający ustawę o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko. 3. Zapewnić sobie prawo dysponowania nieruchomościami na cele budowlane zgodnie z wymogami ustawy Prawo Budowlane. 4. Ustanowić notarialnie służebności przesyłu dla budowy i eksploatacji linii bez ograniczenia czasowego, dla nieruchomości na której zlokalizowany będzie nowy słup oraz słupy podwyższane, w tym: - uzgodnienie wzoru aktu notarialnego z Zamawiającym, - poniesienie wszystkich kosztów związanych z ustanowieniem służebności przesyłu z wpisem tych służebności do ksiąg wieczystych działek obciążanych, 4.1 Wykonawca powinien zlecić na własny koszt sporządzenie przez rzeczoznawców posiadających licencję Rzeczoznawcy majątkowego, operatów szacunkowych dotyczących wyceny wartości prawa służebności przesyłu i odszkodowań dla właścicieli. 4.2 Służebność przesyłu należy ustanowić na nieruchomościach, o których mowa powyżej, w treści służebności należy wpisać, że jest ustanawiana w związku z posadowieniem słupa i linii elektroenergetycznej w pasie technologicznym linii o szerokości 50 m (pod 25 metrów od osi linii). 4.3 Zamawiający dopuszcza uzyskanie odpowiednich decyzji administracyjnych po udokumentowanym wyczerpaniu przez Wykonawcę wszelkich możliwych prawem środków pozyskania służebności przesyłu. 4.4 Wraz ze zgłoszeniem do odbioru elementu umowy, obejmującego prace związane z ustanowieniem służebności przesyłu, Wykonawca powinien przedstawić kompletną dokumentację formalno-prawną dotyczącą ustanowienia służebności przesyłu, a w szczególności: a) umowy cywilnoprawne zawarte z właścicielami nieruchomości, b) aktów notarialnych o ustanowienie służebności przesyłu, c) decyzje administracyjne ograniczające sposób korzystania z nieruchomości, d) prawomocne postanowienia sądów ustanawiające służebność przesyłu, e) potwierdzenia zapłaty odszkodowań i wynagrodzeń wynikających z zapisów umów cywilnoprawnych i/lub aktów notarialnych, Strona 11 z 26

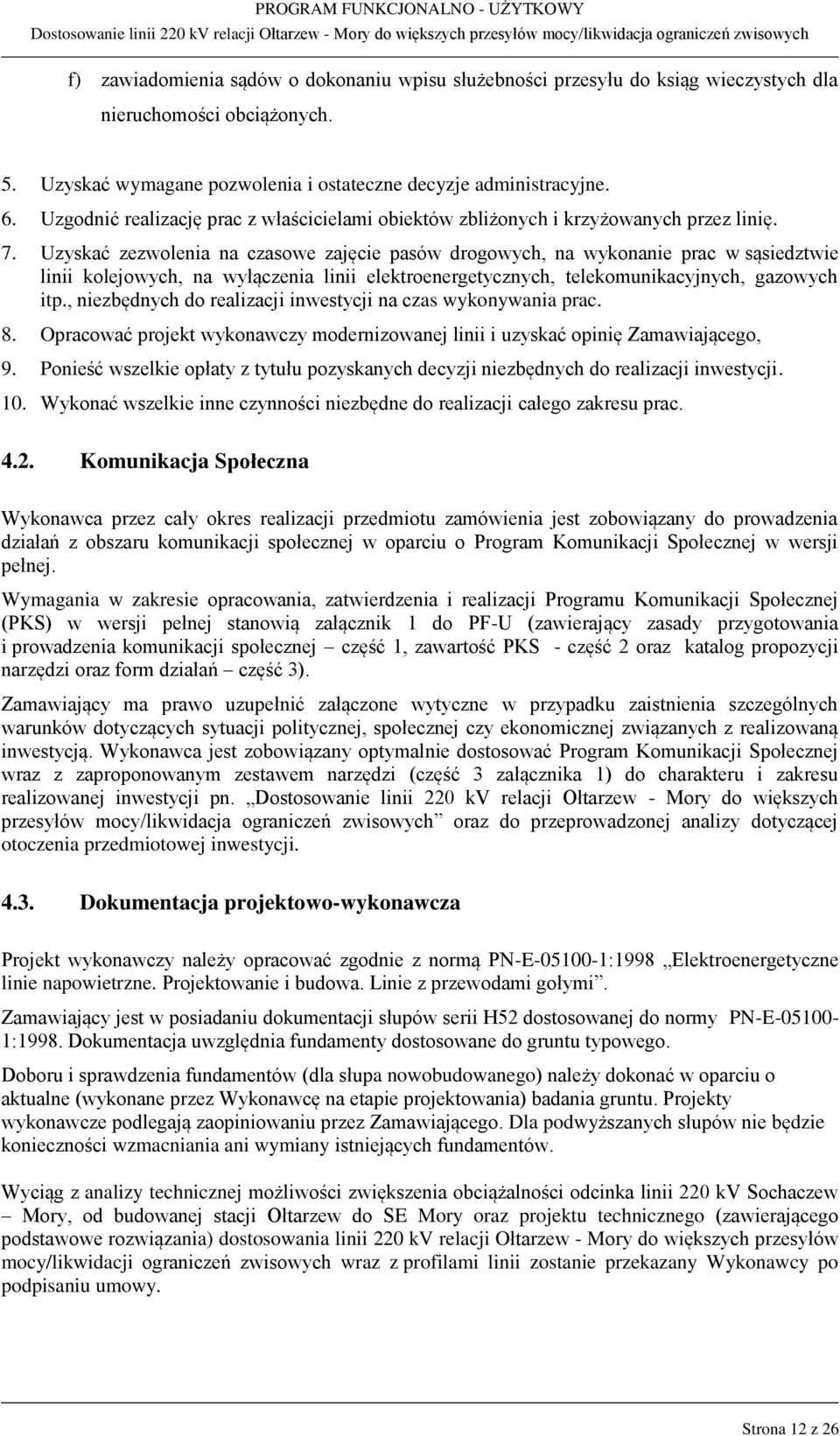

12 f) zawiadomienia sądów o dokonaniu wpisu służebności przesyłu do ksiąg wieczystych dla nieruchomości obciążonych. 5. Uzyskać wymagane pozwolenia i ostateczne decyzje administracyjne. 6. Uzgodnić realizację prac z właścicielami obiektów zbliżonych i krzyżowanych przez linię. 7. Uzyskać zezwolenia na czasowe zajęcie pasów drogowych, na wykonanie prac w sąsiedztwie linii kolejowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazowych itp., niezbędnych do realizacji inwestycji na czas wykonywania prac. 8. Opracować projekt wykonawczy modernizowanej linii i uzyskać opinię Zamawiającego, 9. Ponieść wszelkie opłaty z tytułu pozyskanych decyzji niezbędnych do realizacji inwestycji. 10. Wykonać wszelkie inne czynności niezbędne do realizacji całego zakresu prac Komunikacja Społeczna Wykonawca przez cały okres realizacji przedmiotu zamówienia jest zobowiązany do prowadzenia działań z obszaru komunikacji społecznej w oparciu o Program Komunikacji Społecznej w wersji pełnej. Wymagania w zakresie opracowania, zatwierdzenia i realizacji Programu Komunikacji Społecznej (PKS) w wersji pełnej stanowią załącznik 1 do PF-U (zawierający zasady przygotowania i prowadzenia komunikacji społecznej część 1, zawartość PKS - część 2 oraz katalog propozycji narzędzi oraz form działań część 3). Zamawiający ma prawo uzupełnić załączone wytyczne w przypadku zaistnienia szczególnych warunków dotyczących sytuacji politycznej, społecznej czy ekonomicznej związanych z realizowaną inwestycją. Wykonawca jest zobowiązany optymalnie dostosować Program Komunikacji Społecznej wraz z zaproponowanym zestawem narzędzi (część 3 załącznika 1) do charakteru i zakresu realizowanej inwestycji pn. Dostosowanie linii 220 kv relacji Ołtarzew - Mory do większych przesyłów mocy/likwidacja ograniczeń zwisowych oraz do przeprowadzonej analizy dotyczącej otoczenia przedmiotowej inwestycji Dokumentacja projektowo-wykonawcza Projekt wykonawczy należy opracować zgodnie z normą PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie z przewodami gołymi. Zamawiający jest w posiadaniu dokumentacji słupów serii H52 dostosowanej do normy PN-E :1998. Dokumentacja uwzględnia fundamenty dostosowane do gruntu typowego. Doboru i sprawdzenia fundamentów (dla słupa nowobudowanego) należy dokonać w oparciu o aktualne (wykonane przez Wykonawcę na etapie projektowania) badania gruntu. Projekty wykonawcze podlegają zaopiniowaniu przez Zamawiającego. Dla podwyższanych słupów nie będzie konieczności wzmacniania ani wymiany istniejących fundamentów. Wyciąg z analizy technicznej możliwości zwiększenia obciążalności odcinka linii 220 kv Sochaczew Mory, od budowanej stacji Ołtarzew do SE Mory oraz projektu technicznego (zawierającego podstawowe rozwiązania) dostosowania linii 220 kv relacji Ołtarzew - Mory do większych przesyłów mocy/likwidacji ograniczeń zwisowych wraz z profilami linii zostanie przekazany Wykonawcy po podpisaniu umowy. Strona 12 z 26

13 4.4. Wymiana słupa Zakres prac obejmuje wymianę istniejącego słupa (wraz z fundamentami) nr 442 serii Hc525 typu P na słup serii H52 typu PS+5. Zamawiający dysponuje projektem konstrukcji wsporczej typu H52 typu PS+5, zgodnym z wymaganiami normy PN E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Konstrukcje wsporcze muszą spełniać wymagania normy PN E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Konstrukcje kratowe należy zabezpieczyć przed korozją zgodne ze Specyfikacją Wymagania Techniczne PSE -S.A. dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych nr PO-TE-3-P/2014v.1. Należy zastosować system duplex (cynkowanie + malowanie) jako sposób zabezpieczenia antykorozyjnego konstrukcji kratowych. Grubość powłoki cynkowej ma być zgodna z normą PN-EN ISO 1461:2011 Powłoki cynkowe nanoszone na stal metoda zanurzeniową (cynkowanie jednostkowe). Wymagania i badania. Do doboru systemów malarskich należy przyjąć kategorię korozyjności C3. Zestaw malarski musi posiadać aktualną rekomendację techniczną PSE S.A. wydaną zgodnie z Zasadami udzielania rekomendacji technicznych PSE S.A. dla systemów malarskich do zabezpieczenia antykorozyjnego konstrukcji wsporczych sieci elektroenergetycznych, stanowiącymi załącznik do Specyfikacji Wymagania Techniczne PSE S.A. dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych. Śruby oraz stopnie włazowe należy ocynkować ogniowo. Nie dopuszcza się stosowania śrub zabezpieczonych antykorozyjnie przez galwanizowanie. Montaż stałych systemów komunikacji pionowej należy przewidzieć od wysokości ok. 5 m nad terenem. Poniżej należy zastosować systemy demontowalne (np. wyjmowane stopnie włazowe). Kątowniki konstrukcji kratowych należy zabezpieczyć przed kradzieżą. Do wysokości min. 5 m należy zastosować specjalne nierozbieralne złącza śrubowe lub inne zaakceptowane przez Zamawiającego rozwiązania. Fundamenty nowych słupów należy zaprojektować/dobrać w oparciu o normę PN E : Podwyższenia istniejących konstrukcji wsporczych W zakres prac wchodzi podwyższenie słupów wykazanych w tabeli Tabela 2. Strona 13 z 26

14 Tabela 2. Zakres podwyższenia istniejących konstrukcji wsporczych Lp. Nr. Stanowiska Istniejący słup (seria i typ) Podwyższenie słupa Hc525 P min. o 2 m Hc525 PS min. o 1,5 m Zamawiający dysponuje projektami podwyższeń ww. konstrukcji wsporczych. Projekty te zostaną udostępnione Wykonawcy, z którym zostanie podpisana Umowa na realizację niniejszego zadania. Rozwiązania konstrukcyjne podwyższeń słupów zostały przedstawione w projektach nr: a) PSEI-K/OŁMO-PW dla słupa nr 430, b) PSEI-K/OŁMO-PW dla słupa nr 438. Fundamenty słupów podwyższanych należy naprawić i zabezpieczyć antykorozyjnie, zgodnie z instrukcją. Sposób zabezpieczenia antykorozyjnego wstawek podwyższających należy określić indywidualnie dla danej linii. Minimalne wymaganie to ocynkowanie zgodnie z normą PN-EN ISO 1461:2011. Naprawę i zabezpieczenie fundamentów należy dobrać i wykonać zgodnie ze specyfikacją techniczną PSE S.A. pt. Instrukcja wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyższych napięć Regulacja zwisów przewodów fazowych/odgromowych Wykonawca musi przewidzieć konieczność wykonania regulacji naprężeń oraz zwisów przewodów fazowych i odgromowych w sekcjach, w których będą prowadzone prace dostosowawcze. Regulację zwisów należy przeprowadzić do wartości podanych w tablicach zwisów zamieszczonych w projekcie wykonawczym. Należy zachować odległości przewodów fazowych od ziemi i obiektów krzyżowanych zgodnie z wymaganiami Polskiej Normy PN-E-05100:1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Należy zapewnić koordynację zwisów pomiędzy przewodami fazowymi i odgromowymi Przewody odgromowe Istniejące przewody odgromowe i OPGW pozostają bez zmian. W trakcie prac należy zapewnić ciągłość światłowodowej łączności technologicznej na modernizowanych odcinkach. Należy wykonać pomiary traktu światłowodowego przed i po zakończeniu prac modernizacyjnych. W przypadku uszkodzenia (pogorszenia parametrów), podczas prac modernizacyjnych przewodu OPGW należy przewidzieć jego wymianę na nowy Uzupełnienie i wymiana uszkodzonych elementów słupów Dla słupów podwyższanych należy uzupełnić ewentualne braki elementów m.in. śruby łączeniowe i kątowniki słupów, a uszkodzone i nietypowe wymienić. Sposób zabezpieczenia antykorozyjnego należy określić indywidualnie. Minimalne wymaganie to ocynkowanie zgodnie z normą PN-EN ISO 1461:2011. Strona 14 z 26

15 4.9. Zabezpieczenie przed kradzieżą Dla słupów podwyższanych kątowniki konstrukcji oraz pręty stężeniowe należy zabezpieczyć przed kradzieżą. Do wysokości min. 5 m należy zastosować specjalne nierozbieralne złącza śrubowe lub inne zaakceptowane przez Zamawiającego rozwiązania Pomiar i naprawa uziemień Na stanowiskach podwyższanych słupów należy dokonać pomiarów uziemień, oceny stanu technicznego bednarek oraz ich połączeń z otokiem. Stwierdzone zawyżone wartości rezystancji w stosunku do wymaganej zgodnie z normą PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie z przewodami gołymi. należy poprawić dokonując naprawy lub rozbudowując uziemienie przy danym stanowisku. Ewentualna naprawę lub rozbudowę wykonać stosując pręty stalowe miedziowane lub rury miedziane i bednarkę ocynkowaną. Stwierdzone skorodowanie bednarki uziemiającej (połączenia otok-słup) należy wymienić na nowe i zabezpieczyć antykorozyjnie. Dopuszcza się łączenie poprzez spawanie elementów. Połączenia takie należy zabezpieczyć antykorozyjnie. Wszystkie złącza kontrolne oczyścić i zakonserwować (nie malować) oraz uzupełnić brakujące elementy. Należy również wymienić wszystkie skorodowane śruby, podkładki i nakrętki. Zamawiający wymaga zastosowania uziomów otokowych, inne środki mogą być zaakceptowane po przedstawieniu przez Wykonawcę stosownego uzasadnienia na etapie projektu wykonawczego Wymiana łańcuchów izolatorów Izolacja linii ma być dobrana do strefy zabrudzeniowej: II. Doboru izolatorów do stref zabrudzeniowych należy dokonać zgodnie z normą PN-E-06303:1998 "Narażenia zabrudzeniowej izolacji napowietrznej i dobór izolatorów do warunków zabrudzeniowych". Wymianie podlegają izolatory wraz z osprzętem, zgodnie z poniższą tabelą. Tabela 3. Wymiana łańcuchów izolatorowych Istniejące łańcuchy Numery stanowisk Nowe łańcuchy ŁP 431, 432, 433, 434, 435, 443, 444, 445 ŁPA W wymienianych łańcuchach należy zastosować nowe izolatory ceramiczne długopniowe z masy C130 z okuciami widlastymi oraz nowy osprzęt izolatorowy stalowy cynkowany ogniowo. Na etapie opracowania projektu wykonawczego Wykonawca może skorzystać z rysunków łańcuchów izolatorów stanowiących załącznik do specyfikacji: Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv Izolatory mają spełniać wymagania Standardowej Specyfikacji Technicznej: Ceramiczne Długopienne Izolatory Wiszące do Sieci 220 kv Osprzęt ma spełniać wymagania specyfikacji technicznej: Osprzęt do linii 220 kv Zastosowanie osprzętu łańcuchów określonego w ww. Specyfikacji nie jest obowiązkowe. Zamawiający dopuści osprzęt równoważny, przy czym przez równoważność należy rozumieć zapewnienie co najmniej takich samych właściwości mechanicznych i elektrycznych łańcuchów. Obowiązek wykazania powyższego spoczywa na Wykonawcy. Strona 15 z 26

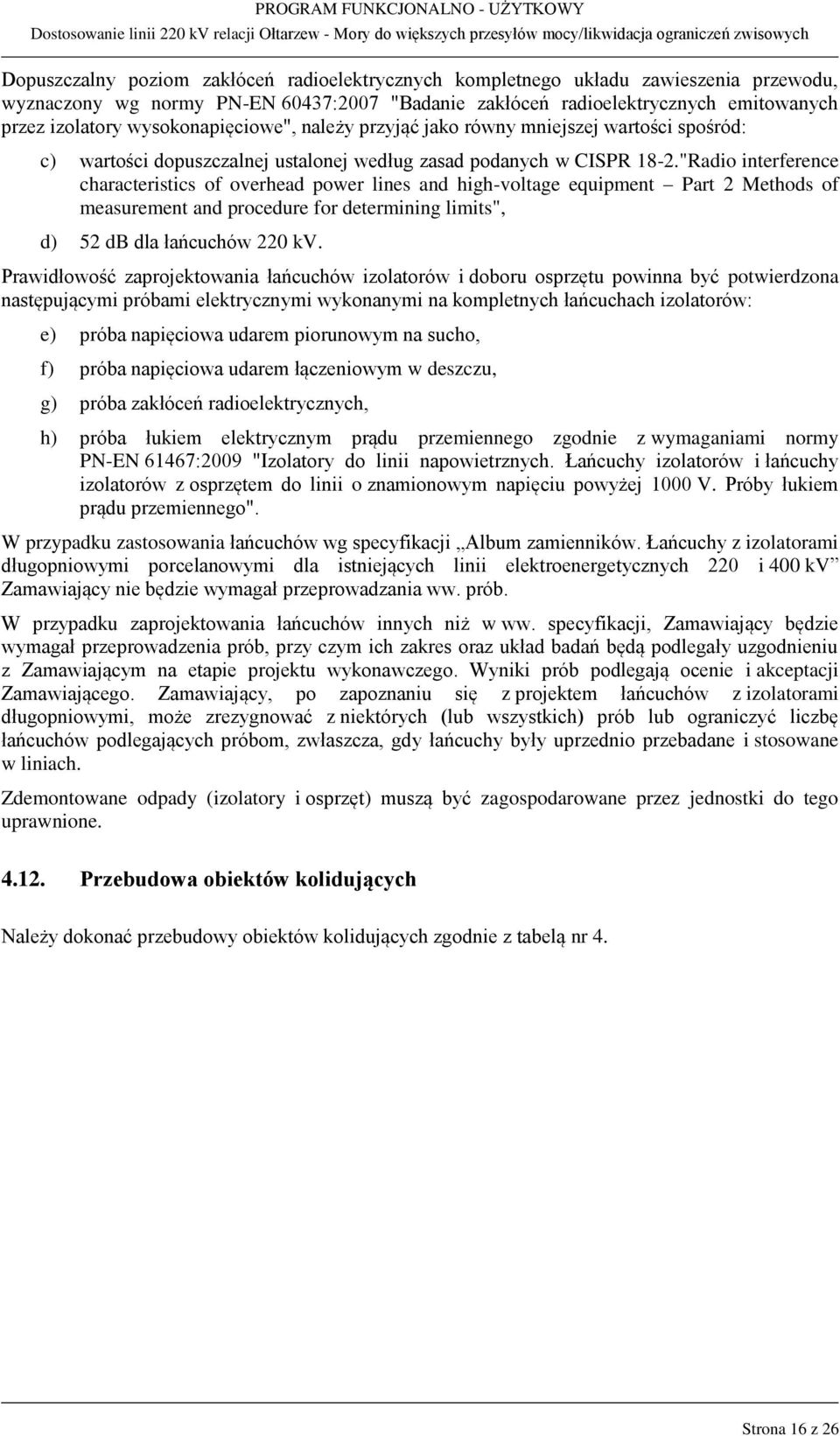

16 Dopuszczalny poziom zakłóceń radioelektrycznych kompletnego układu zawieszenia przewodu, wyznaczony wg normy PN-EN 60437:2007 "Badanie zakłóceń radioelektrycznych emitowanych przez izolatory wysokonapięciowe", należy przyjąć jako równy mniejszej wartości spośród: c) wartości dopuszczalnej ustalonej według zasad podanych w CISPR 18-2."Radio interference characteristics of overhead power lines and high-voltage equipment Part 2 Methods of measurement and procedure for determining limits", d) 52 db dla łańcuchów 220 kv. Prawidłowość zaprojektowania łańcuchów izolatorów i doboru osprzętu powinna być potwierdzona następującymi próbami elektrycznymi wykonanymi na kompletnych łańcuchach izolatorów: e) próba napięciowa udarem piorunowym na sucho, f) próba napięciowa udarem łączeniowym w deszczu, g) próba zakłóceń radioelektrycznych, h) próba łukiem elektrycznym prądu przemiennego zgodnie z wymaganiami normy PN-EN 61467:2009 "Izolatory do linii napowietrznych. Łańcuchy izolatorów i łańcuchy izolatorów z osprzętem do linii o znamionowym napięciu powyżej 1000 V. Próby łukiem prądu przemiennego". W przypadku zastosowania łańcuchów wg specyfikacji Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv Zamawiający nie będzie wymagał przeprowadzania ww. prób. W przypadku zaprojektowania łańcuchów innych niż w ww. specyfikacji, Zamawiający będzie wymagał przeprowadzenia prób, przy czym ich zakres oraz układ badań będą podlegały uzgodnieniu z Zamawiającym na etapie projektu wykonawczego. Wyniki prób podlegają ocenie i akceptacji Zamawiającego. Zamawiający, po zapoznaniu się z projektem łańcuchów z izolatorami długopniowymi, może zrezygnować z niektórych (lub wszystkich) prób lub ograniczyć liczbę łańcuchów podlegających próbom, zwłaszcza, gdy łańcuchy były uprzednio przebadane i stosowane w liniach. Zdemontowane odpady (izolatory i osprzęt) muszą być zagospodarowane przez jednostki do tego uprawnione Przebudowa obiektów kolidujących Należy dokonać przebudowy obiektów kolidujących zgodnie z tabelą nr 4. Strona 16 z 26

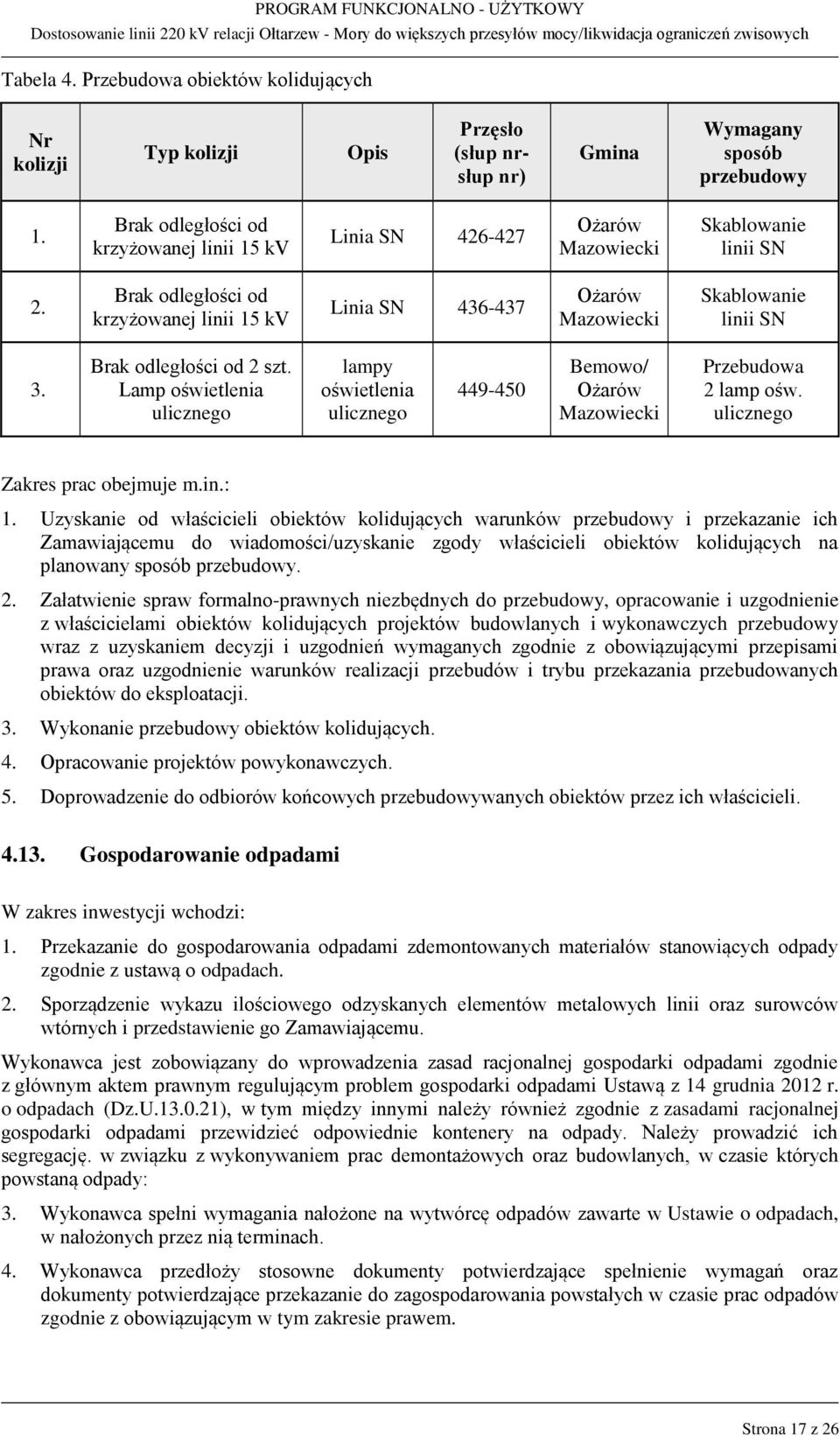

17 Tabela 4. Przebudowa obiektów kolidujących Nr kolizji Typ kolizji Opis Przęsło (słup nrsłup nr) Gmina Wymagany sposób przebudowy 1. Brak odległości od krzyżowanej linii 15 kv Linia SN Ożarów Mazowiecki Skablowanie linii SN 2. Brak odległości od krzyżowanej linii 15 kv Linia SN Ożarów Mazowiecki Skablowanie linii SN 3. Brak odległości od 2 szt. Lamp oświetlenia ulicznego lampy oświetlenia ulicznego Bemowo/ Ożarów Mazowiecki Przebudowa 2 lamp ośw. ulicznego Zakres prac obejmuje m.in.: 1. Uzyskanie od właścicieli obiektów kolidujących warunków przebudowy i przekazanie ich Zamawiającemu do wiadomości/uzyskanie zgody właścicieli obiektów kolidujących na planowany sposób przebudowy. 2. Załatwienie spraw formalno-prawnych niezbędnych do przebudowy, opracowanie i uzgodnienie z właścicielami obiektów kolidujących projektów budowlanych i wykonawczych przebudowy wraz z uzyskaniem decyzji i uzgodnień wymaganych zgodnie z obowiązującymi przepisami prawa oraz uzgodnienie warunków realizacji przebudów i trybu przekazania przebudowanych obiektów do eksploatacji. 3. Wykonanie przebudowy obiektów kolidujących. 4. Opracowanie projektów powykonawczych. 5. Doprowadzenie do odbiorów końcowych przebudowywanych obiektów przez ich właścicieli Gospodarowanie odpadami W zakres inwestycji wchodzi: 1. Przekazanie do gospodarowania odpadami zdemontowanych materiałów stanowiących odpady zgodnie z ustawą o odpadach. 2. Sporządzenie wykazu ilościowego odzyskanych elementów metalowych linii oraz surowców wtórnych i przedstawienie go Zamawiającemu. Wykonawca jest zobowiązany do wprowadzenia zasad racjonalnej gospodarki odpadami zgodnie z głównym aktem prawnym regulującym problem gospodarki odpadami Ustawą z 14 grudnia 2012 r. o odpadach (Dz.U ), w tym między innymi należy również zgodnie z zasadami racjonalnej gospodarki odpadami przewidzieć odpowiednie kontenery na odpady. Należy prowadzić ich segregację. w związku z wykonywaniem prac demontażowych oraz budowlanych, w czasie których powstaną odpady: 3. Wykonawca spełni wymagania nałożone na wytwórcę odpadów zawarte w Ustawie o odpadach, w nałożonych przez nią terminach. 4. Wykonawca przedłoży stosowne dokumenty potwierdzające spełnienie wymagań oraz dokumenty potwierdzające przekazanie do zagospodarowania powstałych w czasie prac odpadów zgodnie z obowiązującym w tym zakresie prawem. Strona 17 z 26

18 5. Uzyskane decyzje oraz ww. dokumenty będą stanowiły załącznik do dokumentacji odbiorczej przekazywanej Zamawiającemu Utylizacja zdemontowanych elementów Wykonawca zutylizuje zdemontowane materiały. W dokumentacji wykonawczej należy sporządzić wykaz materiałów do demontażu. Utylizację zdemontowanych materiałów należy przeprowadzić w następujący sposób: 1. Wykonawca: a) przeprowadzi analizę rynkową celem dokonania wyboru przez Zamawiającego najkorzystniejszej oferty (najkorzystniejszej ceny za 1kg) przy skupie stali i aluminium zdemontowanych z linii, b) dostarczy stal i aluminium oraz osprzęt przewodów uzyskany z rozbiórki linii do punktu skupu. 2. Zamawiający wystawi fakturę dla punktu skupu stali i aluminium wskazanym przez Wykonawcę z terminem płatności 14 dni od daty wystawienia faktury za przekazaną stal i aluminium, po dokonaniu niezbędnych czynności organizacyjnych przez Wykonawcę. 3. Monitorowanie przez Wykonawcę dokonania płatności na rzecz Zamawiającego przez punkt skupu stali i aluminium tytułem zapłaty za przekazaną do punktu skupu stal i aluminium. Do dokumentacji powykonawczej Wykonawca sporządzi protokół z rozliczenia materiałów z demontażu. Strona 18 z 26

19 5. WYŁĄCZENIA Tabela 5. Zestawienie wyłączeń Wyłączany element Wykonywane prace Data wyłączenia Tryb wyłącze nia Czas trwania wyłączenia 1. Podwyższenie słupów nr 430 i Wymiana słupa nr 442 Linia 220 kv Ołtarzew - Mory 3. Wymiana łańcuchów ŁP na ŁPA (na 4 słupach) 4. Skablowanie linii SN 5. Przebudowa 2 lamp oświetlenia ulicznego tt 5 dni Linia 220 kv Podolszyce - Mory Przebudowa 2 lamp oświetlenia ulicznego tt 1 dzień Należy dążyć do jak największej redukcji czasów wyłączeń modernizowanych linii, a szczegółowe harmonogramy prac powinny zostać skonsultowane z Inżynierem Kontraktu (ODM i KDM.) Potwierdzenia możliwości wyłączeń/odstawień automatyki SPZ mogą następować do godziny 15 w dzień poprzedzający wyłączenie/odstawienie automatyki SPZ. Harmonogram wyłączeń zawarty w PF-U jest orientacyjny i może być aktualizowany (zmiana terminów) i koordynowany przez Zamawiającego z Wykonawcą na bieżąco w trakcie trwania realizacji inwestycji z przyczyn związanych z sytuacją ruchową występującą w konkretnym okresie w KSE. Zgłoszenia i zatwierdzenie wyłączeń należy dokonać zgodnie z "Procedurą uzgadniania wyłączeń elementów KSE dla realizacji prac inwestycyjnych, modernizacyjnych i eksploatacyjnych. Poszczególne propozycje terminów realizacji prac muszą być zgłoszone do poszczególnych planów wyłączeń (do planów pięcioletnich do 20 marca, trzyletnich i rocznych do 22 sierpnia roku poprzedzającego rok objęty planem, do planu miesięcznego do 10 dnia miesiąca w miesiącu poprzedzającym miesiąc objęty planem, do planu tygodniowego do końca wtorku w tygodniu poprzedzającym tydzień objęty planem) zgodnie z obowiązującymi dokumentami. Są to terminy zgłaszania wyłączeń do odpowiedniego ODM-u. Zamawiający zastrzega sobie możliwość odwołania wyłączenia w każdej chwili poprzedzającej wyłączenie. Wykonawca musi się liczyć z koniecznością przerwania prac na okres występowania niekorzystnych warunków pracy KSE uniemożliwiających prowadzenie prac. 6. WARUNKI ODBIORU PRAC 1. Wraz ze zgłoszeniem do odbioru końcowego etapu prac Wykonawca zobowiązany jest przekazać atesty na dostarczone materiały, wyniki badań kontrolno-odbiorczych oraz prób zgodnych ze specyfikacjami oraz dokumentację potwierdzającą: a) poprawność montażu: fundamentów, słupów, uziemień, izolatorów, przewodów, b) wykonanie prac związanych z pozyskaniem prawa do dysponowania nieruchomościami do celów budowlanych z potwierdzeniem wypłaty wynagrodzeń, c) wykonanie prac zgodnie z wymaganiami i standardami Zamawiającego, Strona 19 z 26

20 d) potwierdzenie przekazania do zagospodarowania odpadów pochodzących z demontażu. 2. Warunkiem zgłoszenia linii do sprawdzenia technicznego jest: a) zakończenie prac budowlano-montażowych linii, b) przedłożenie wyników badań traktu światłowodowego wykonanych przed i po zakończeniu prac modernizacyjnych, w celu stwierdzenia braku uszkodzeń, c) przedłożenie Zamawiającemu protokołów odbiorów przebudowy obiektów kolidujących przez właścicieli obiektów 3. Warunkiem przekazania linii do testów oraz prób napięciowych i obciążeniowych jest dokonanie przez Zamawiającego przy udziale Wykonawcy sprawdzenia technicznego zmodernizowanej linii w zakresie zgodności z wymaganiami Zamawiającego oraz zgodności z opracowanymi przez Wykonawcę oraz pozytywnie zaopiniowanymi przez Zamawiającego rozwiązaniami technicznymi określonymi w projektach budowlanych oraz projektach wykonawczych. Podpisany przez Zamawiającego protokół sprawdzenia technicznego zmodernizowanej linii będzie stanowić podstawę do rozpoczęcia wykonywania na linii prób napięciowych i obciążeniowych. 4. Warunkiem zgłoszenia linii do odbioru końcowego jest: a) zakończenie z wynikiem pozytywnym prób napięciowych i obciążeniowych linii, b) potwierdzenie protokolarnie przez Zamawiającego usunięcia ewentualnych wad i usterek stwierdzonych podczas sprawdzenia technicznego linii, c) przedłożenie protokołów z pomiarów parametrów elektrycznych linii, d) przedłożenie wyników pomiarów pola elektrycznego i magnetycznego, e) przekazanie Zamawiającemu pozyskanych przez Wykonawcę w imieniu i na rzecz Zamawiającego ostatecznych decyzji administracyjnych z potwierdzeniem organów nadzoru budowlanego o braku uwag, f) przedłożenie dokumentacji powykonawczej linii. 7. PRACE KOŃCOWE Po wykonaniu prac modernizacyjnych Wykonawca zobowiązany jest do: 1. Uporządkowania terenu budowy oraz wykonanie mikroniwelacji i makroniwelacji terenu na stanowiskach słupów (słup wymieniany oraz słupy podwyższane). 2. Realizacji zapisów uzyskanych pozwoleń i decyzji, jeżeli dotyczy, w zakresie nałożonych warunków realizacji inwestycji. 3. Wypłaty odszkodowań lub naprawa szkód powstałych w trakcie realizacji inwestycji, 4. Wykonania badań traktu światłowodowego linii w miejscach, w których prowadzone były prace modernizacyjne przed rozpoczęciem i po zakończeniu prac. 5. Opracowania dokumentacji powykonawczej. 6. Aktualizacji instrukcji eksploatacji linii oraz paszportu linii. 7. Udziału w odbiorze końcowym. Strona 20 z 26

21 8. WYMAGANIA DOTYCZĄCE DOKUMENTACJI 8.1. Wymagania w zakresie dokumentacji wykonawczej Projekt wykonawczy należy opracować w wersji papierowej w liczbie 5egz. oraz w 5 egz. w wersji elektronicznej, z uwzględnieniem wymagań technicznych zawartych w PF-U (wraz z wymaganiami technicznymi i funkcjonalnymi zawartymi w standardach PSE S.A. i przedmiotowych normach) oraz z uwzględnieniem odpowiednich zapisów w umowie i warunków zawartych w uzyskanych opiniach i uzgodnieniach, szczegółowych wytycznych a także z uwzględnieniem wymagań zawartych w poszczególnych projektach budowlanych Wymagania w zakresie dokumentacji powykonawczej 1. Dokumentację powykonawczą oraz paszport linii należy dostarczyć w wersji papierowej w liczbie 5 egz. oraz w 5 egz. w wersji elektronicznej zapisanej np. na dysku CD lub DVD, dołączonym do każdego egzemplarza. Wersję elektroniczną należy opracować z możliwością edycji przy wykorzystaniu powszechnie stosowanego oprogramowania (np. AUTOCAD, MS OFFICE - wersje od 2007 r.). Mapy cyfrowe z trasą linii powinny być wykonane w formatach *.shp dla danych wektorowych oraz GEOTIFF dla danych rastrowych w układzie współrzędnych 1992 zgodnie z obowiązującą instrukcją K-1, 2. Do dokumentacji powykonawczej należy mapę topograficzną w postaci papierowej, w skali 1: lub 1:10 000, co najmniej w pasie po 10 km od osi linii. 3. Do dokumentacji powykonawczej należy dołączyć następujące mapy w postaci wektorowej: a) mapa cyfrowa trasy linii (z odzwierciedleniem rzeczywistego układu przewodów fazowych oraz odległości pomiędzy nimi, dla każdego toru prądowego oddzielnie) format *.shp (plik typu liniowego) w PUWG 1992, dokładność +/- 0,5 m, skala 1:5000, b) mapa cyfrowa położenia środków słupów format *.shp (plik typu punktowego) w PUWG 1992, dokładność +/- 0,5 m, skala 1:5000, c) mapa cyfrowa położenia kotew słupów kratowych format *.shp (plik typu punktowego) w PUWG 1992, dokładność +/- 0,5 m, skala 1:5000, d) mapa cyfrowa ewidencyjna gruntów pas o szerokości 200 m (100 m w obu kierunkach od osi linii) z uwzględnieniem działek znajdujących się w całości lub częściowo w pasie, format *.shp (plik typu powierzchniowego) w PUWG 1992, dokładność +/- 0,5 m, skala 1: W paszporcie linii należy dokonać jego aktualizacji w zakresie wynikającym z prowadzonych prac: charakterystykę techniczną linii, schemat linii z zaznaczeniem układu faz, dane dotyczące przewodów OPGW, wykaz montażowy, rysunki zastosowanych łańcuchów izolatorowych, plan trasy linii na mapach w skali 1:25 000, profile podłużne linii, wykaz obiektów krzyżowanych, tabele odległości słupów od stacji w każdym torze oraz inne dane techniczne w zakresie uzgodnionym z Zamawiającym. 5. Do dokumentacji powykonawczej należy dołączyć dokumentację formalnoprawną, pozyskaną przez Wykonawcę w ramach realizacji zadania, oraz instrukcję eksploatacji linii. 6. Powyższe wymagania dotyczą wyłącznie modernizowanego odcinka linii od sł. 425 do stacji Mory. Dokumentacja techniczna nowobudowanego wprowadzenia linii 220 kv Sochaczew Mory do stacji Ołtarzew jest objęta odrębnym zadaniem inwestycyjnym. Strona 21 z 26

22 9. POZOSTAŁE WYMAGANIA Należy zaktualizować profile podłużne, odcinków linii, objętych modernizacją, zgodnie ze specyfikacją funkcjonalną: Standard Profilu Podłużnego Napowietrznej Linii Elektroenergetycznej - NN.PSE-SF.Linia_Stand_Profil PL/2012v1 (profile w posiadaniu zamawiającego przekazane zostaną po podpisaniu umowy). Strona 22 z 26

23 10. PRZEDMIAR PRZEDMIOTU ZAMÓWIENIA Tabela 6. Przedmiar przedmiotu zamówienia Lp. Wyszczególnienie Jedn. Ilość 1 Prace przygotowawcze 1.1 Uzgodnienia formalnoprawne, uzyskanie niezbędnych pozwoleń i decyzji administracyjnych, w tym opracowanie dokumentacji formalnoprawnej. kpl Przygotowanie miejsca pracy i dopuszczenia do pracy. kpl Uzgodnienia z właścicielami obiektów krzyżowanych, wyłączenia i dopuszczenia. kpl Służebność przesyłu kpl 1.5 Dodatkowe wymagania np. nadzór autorski, nadzory inne kpl. 1 2 Prace do wykonania 2.1 Podwyższenie słupów nr 430 i 438, wraz z zabezpieczeniem antykorozyjnym, oraz zabezpieczeniem przed kradzieżą szt Wymiana słupa nr 442 szt Wymiana Łańcuchów ŁP na ŁPA kpl Nadzory, przygotowanie miejsc pracy i dopuszczenia do robót, kpl Zakup, magazynowanie i transport na plac budowy niezbędnych materiałów do modernizacji linii, Wszelkie inne, nie wyszczególnione wyżej, prace niezbędne do wykonania przedmiotu zamówienia. kpl. 1 kpl. 1 3 Prace końcowe 3.1 Wykonanie badań traktu światłowodowego. kpl Opracowanie dokumentacji powykonawczej wraz z profilami linii (aktualizacja). kpl Odszkodowania za zniszczone plony i inne szkody kpl Wywóz i zagospodarowanie odpadów kpl. 1 Strona 23 z 26

24 11. WYMAGANE BADANIA I POMIARY KONTROLNE ZESTAWIENIE ZBIORCZE W kolejnej tabeli zestawiono wymagane badania i pomiary kontrolne, które wynikają z wymagań zawartych Specyfikacji i norm w niej powołanych. Podano również etapy realizacji procesu inwestycyjnego, na którym należy je wykonać i przedstawić Zamawiającemu stosowne protokoły. Oprócz przedstawionych w poniższej tablicy badań i pomiarów Zamawiający będzie wymagał również przedstawienia dokumentów wymaganych przez Prawo Budowlane i rozporządzenia wykonawcze, inne przepisy oraz systemy jakości Dostawców materiałów i Wykonawcy (np. atestów, deklaracji zgodności, protokołów montażu słupów, fundamentów, przewodów, uziemień itp., jeżeli wystąpi konieczność wykonania takich prac). Strona 24 z 26

25 Tabela 7. Wymagane próby, sprawdzenia i pomiary kontrolne Etapy realizacji zadania Elementy linii Projekt wykonawczy Dostawa Budowa/Odbiory częściowe/ Sprawdzenia techniczne / Odbiór końcowy Konstrukcje wsporcze (nowe) Sprawdzenie dopuszczalnych odchyłek od wymiarów konstrukcji i jej elementów wg PN-B-03205:1995 (tablica 5) oraz sprawdzenie grubości powłok ochronnych. Konstrukcje wsporcze (podwyższane) Sprawdzenie dopuszczalnych odchyłek od wymiarów konstrukcji i jej elementów wg PN-B-03205:1995 (tablica 5) badania próbek betonu, Fundamenty (nowe) Badania geotechniczne gruntu sprawdzenie odchyłek geometrycznych usytuowania kotew fundamentowych od wymiarów przewidzianych w dokumentacji (wg PN-B-03205:1996, p. 6.4), badanie zagęszczenia gruntu Przewody fazowe Pomiar kontrolny zwisów (przęsło charakterystyczne w sekcji, w których zostały przeprowadzone prace modernizacyjne) Badania traktu światłowodowego (przed Przewody OPGW/odgromowe rozpoczęciem i po zakończeniu prac), pomiar kontrolny zwisów Osprzęt Dostarczenie protokołów z badań typu oraz danych gwarantowanych Badania kontrolnoodbiorcze każdej partii Izolatory Dostarczenie protokołów z badań typu oraz danych gwarantowanych Badania kontrolnoodbiorcze każdej partii Linia Uziemienia Pomiar natężenia pola elektrycznego i magnetycznego, parametrów elektrycznych Pomiary rezystancji uziemienia słupów (podwyższanych/nowobudowanego) Strona 25 z 26

26 12. WYKAZ STANDARDÓW FUNKCJONALNYCH I SPECYFIKACJI TECHNICZNYCH Na stronie internetowej PSE S.A. pod adresem: Dokumenty do pobrania standardy sieci przesyłowej ( oraz na płycie CD (załącznik nr 2) dostępne są standardowe specyfikacje techniczne, które należy stosować przy realizacji przedmiotu zamówienia. Wykaz Specyfikacji został zamieszczony poniżej. Tabela 8. Standardowe specyfikacje techniczne. Lp. Kod Specyfikacji Nazwa Specyfikacji 1. PSE SF. Album łańcuchy IZDŁ.NN PL/2008v1 Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv. 2. PSE-TS.IZDŁ PL/2014v1 Ceramiczne dlugopienne izolatory wiszące do sieci 220 kv. 3. PSE-TS.OSP PL/2008w1 Osprzęt do linii 220 kv. 4. PSE SF.Linia_Stand_Profil PL/2013v1 5. PO-TE-3-P/2014v.1 Standardowe Specyfikacje Funkcjonalne Standard Profilu Podłużnego Napowietrznej Linii Elektroenergetycznej NN. Wymagania Techniczne PSE S.A. dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych. 6. PSE-SF.Linia_Pomiar_Elektr PL/2013 v1 Wymagania odnośnie zakresu i metodyki pomiarów elektrycznych linii elektroenergetycznych NN 7. Badania traktu światłowodowego. Strona 26 z 26
