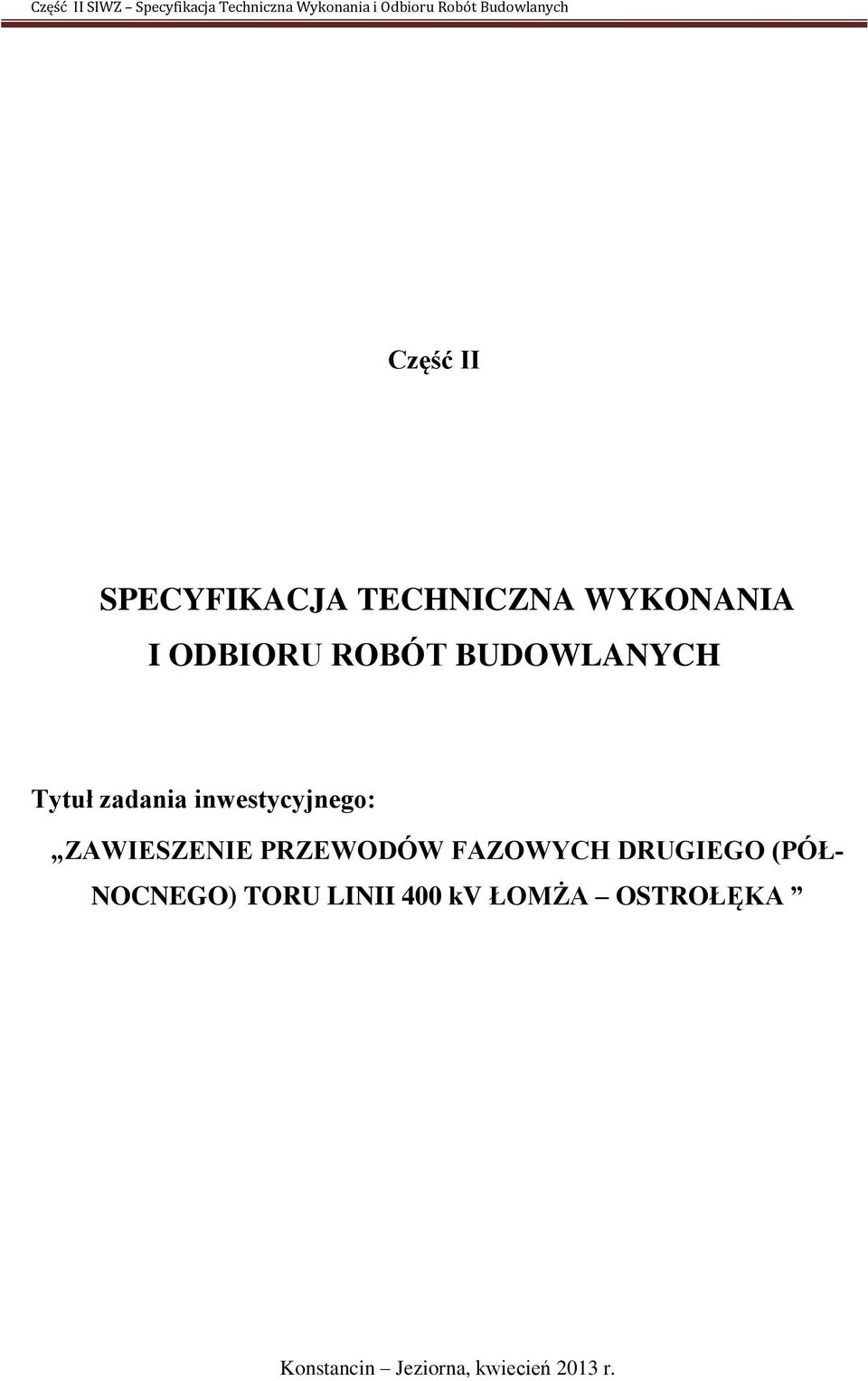

1 Część II SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Tytuł zadania inwestycyjnego: ZAWIESZENIE PRZEWODÓW FAZOWYCH DRUGIEGO (PÓŁ- NOCNEGO) TORU LINII 400 kv ŁOMŻA OSTROŁĘKA Konstancin Jeziorna, kwiecień 2013 r.

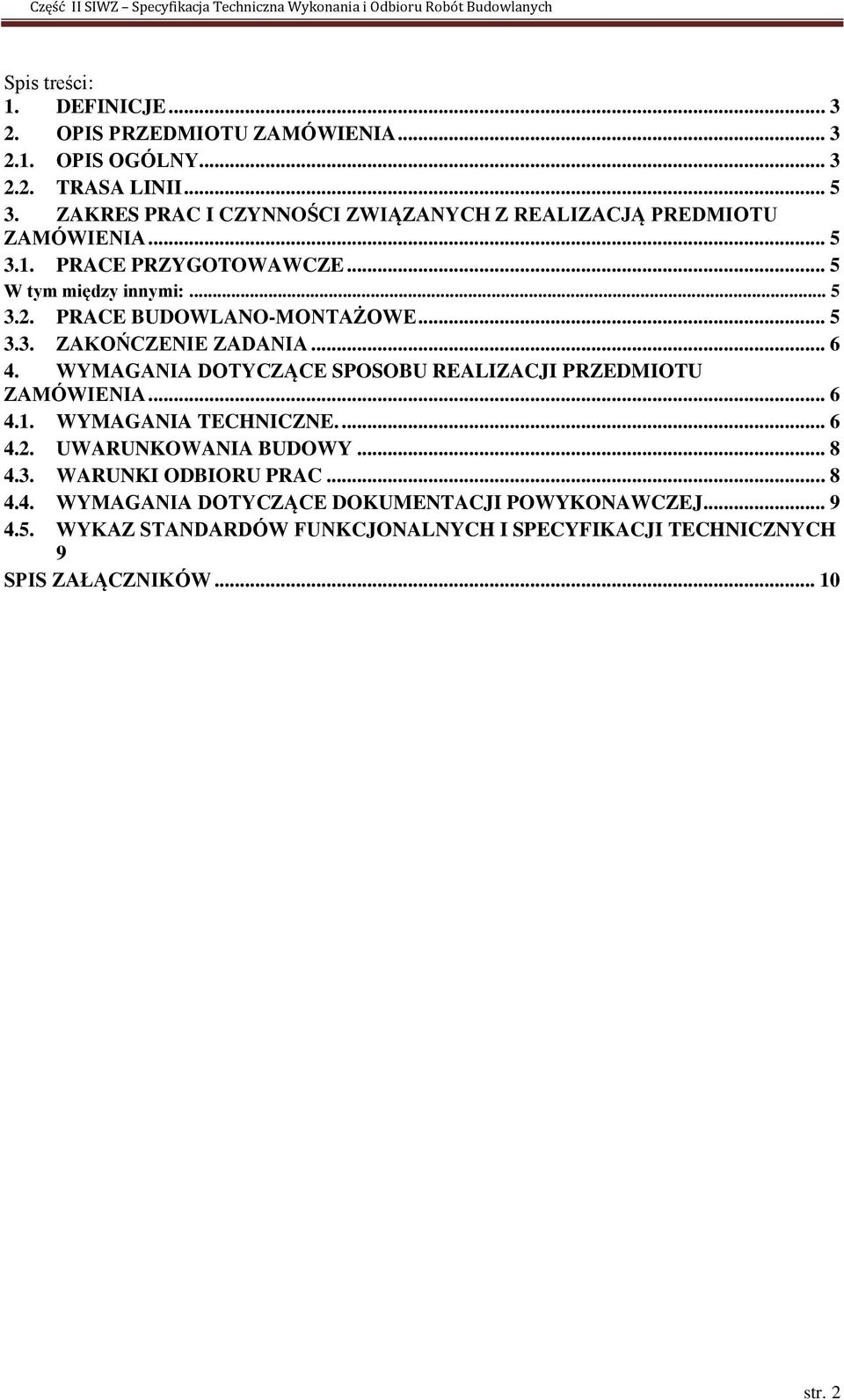

2 Spis treści: 1. DEFINICJE OPIS PRZEDMIOTU ZAMÓWIENIA OPIS OGÓLNY TRASA LINII ZAKRES PRAC I CZYNNOŚCI ZWIĄZANYCH Z REALIZACJĄ PREDMIOTU ZAMÓWIENIA PRACE PRZYGOTOWAWCZE... 5 W tym między innymi: PRACE BUDOWLANO-MONTAŻOWE ZAKOŃCZENIE ZADANIA WYMAGANIA DOTYCZĄCE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA WYMAGANIA TECHNICZNE UWARUNKOWANIA BUDOWY WARUNKI ODBIORU PRAC WYMAGANIA DOTYCZĄCE DOKUMENTACJI POWYKONAWCZEJ WYKAZ STANDARDÓW FUNKCJONALNYCH I SPECYFIKACJI TECHNICZNYCH 9 SPIS ZAŁĄCZNIKÓW str. 2

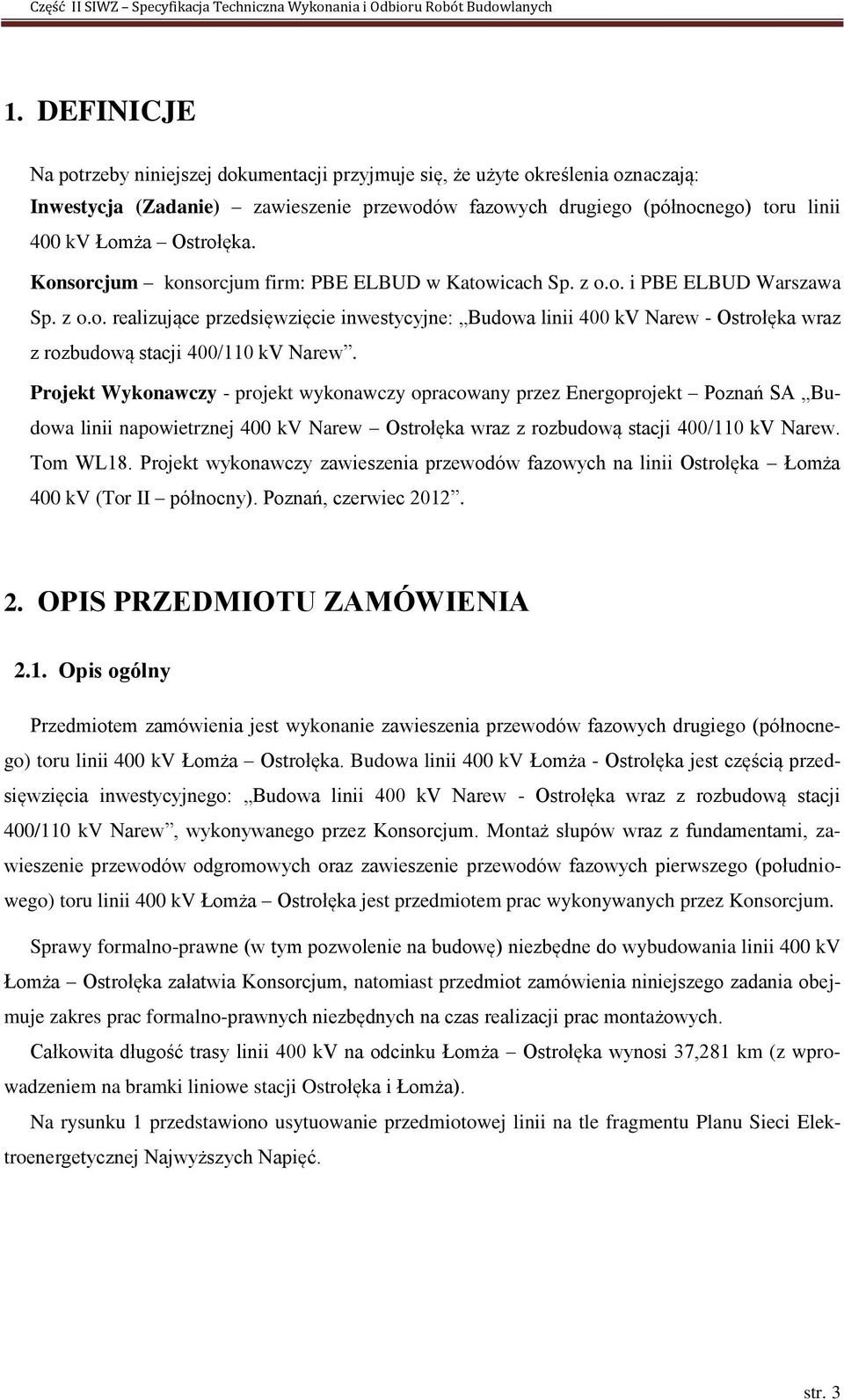

3 1. DEFINICJE Na potrzeby niniejszej dokumentacji przyjmuje się, że użyte określenia oznaczają: Inwestycja (Zadanie) zawieszenie przewodów fazowych drugiego (północnego) toru linii 400 kv Łomża Ostrołęka. Konsorcjum konsorcjum firm: PBE ELBUD w Katowicach Sp. z o.o. i PBE ELBUD Warszawa Sp. z o.o. realizujące przedsięwzięcie inwestycyjne: Budowa linii 400 kv Narew - Ostrołęka wraz z rozbudową stacji 400/110 kv Narew. Projekt Wykonawczy - projekt wykonawczy opracowany przez Energoprojekt Poznań SA Budowa linii napowietrznej 400 kv Narew Ostrołęka wraz z rozbudową stacji 400/110 kv Narew. Tom WL18. Projekt wykonawczy zawieszenia przewodów fazowych na linii Ostrołęka Łomża 400 kv (Tor II północny). Poznań, czerwiec OPIS PRZEDMIOTU ZAMÓWIENIA 2.1. Opis ogólny Przedmiotem zamówienia jest wykonanie zawieszenia przewodów fazowych drugiego (północnego) toru linii 400 kv Łomża Ostrołęka. Budowa linii 400 kv Łomża - Ostrołęka jest częścią przedsięwzięcia inwestycyjnego: Budowa linii 400 kv Narew - Ostrołęka wraz z rozbudową stacji 400/110 kv Narew, wykonywanego przez Konsorcjum. Montaż słupów wraz z fundamentami, zawieszenie przewodów odgromowych oraz zawieszenie przewodów fazowych pierwszego (południowego) toru linii 400 kv Łomża Ostrołęka jest przedmiotem prac wykonywanych przez Konsorcjum. Sprawy formalno-prawne (w tym pozwolenie na budowę) niezbędne do wybudowania linii 400 kv Łomża Ostrołęka załatwia Konsorcjum, natomiast przedmiot zamówienia niniejszego zadania obejmuje zakres prac formalno-prawnych niezbędnych na czas realizacji prac montażowych. Całkowita długość trasy linii 400 kv na odcinku Łomża Ostrołęka wynosi 37,281 km (z wprowadzeniem na bramki liniowe stacji Ostrołęka i Łomża). Na rysunku 1 przedstawiono usytuowanie przedmiotowej linii na tle fragmentu Planu Sieci Elektroenergetycznej Najwyższych Napięć. str. 3

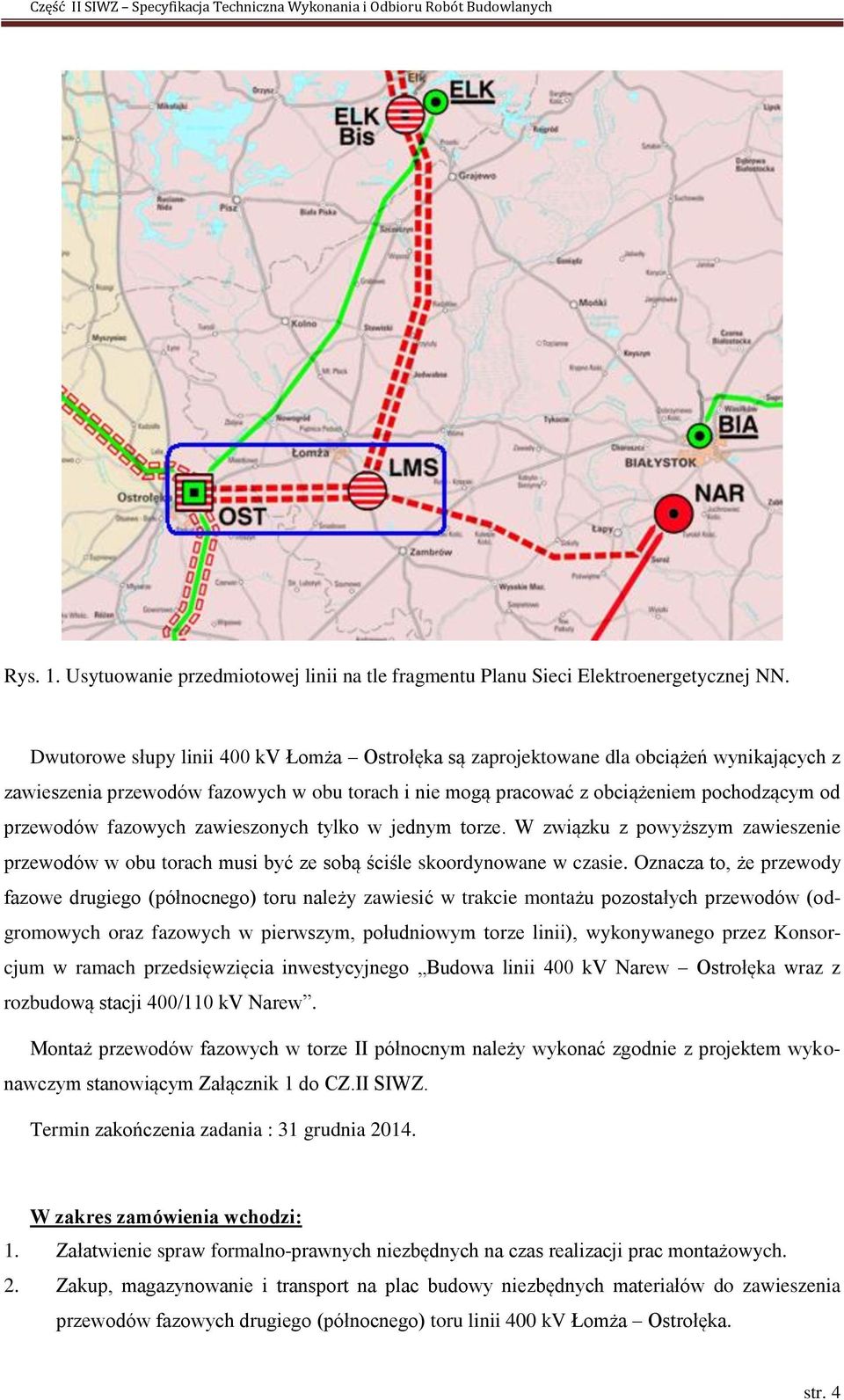

4 Rys. 1. Usytuowanie przedmiotowej linii na tle fragmentu Planu Sieci Elektroenergetycznej NN. Dwutorowe słupy linii 400 kv Łomża Ostrołęka są zaprojektowane dla obciążeń wynikających z zawieszenia przewodów fazowych w obu torach i nie mogą pracować z obciążeniem pochodzącym od przewodów fazowych zawieszonych tylko w jednym torze. W związku z powyższym zawieszenie przewodów w obu torach musi być ze sobą ściśle skoordynowane w czasie. Oznacza to, że przewody fazowe drugiego (północnego) toru należy zawiesić w trakcie montażu pozostałych przewodów (odgromowych oraz fazowych w pierwszym, południowym torze linii), wykonywanego przez Konsorcjum w ramach przedsięwzięcia inwestycyjnego Budowa linii 400 kv Narew Ostrołęka wraz z rozbudową stacji 400/110 kv Narew. Montaż przewodów fazowych w torze II północnym należy wykonać zgodnie z projektem wykonawczym stanowiącym Załącznik 1 do CZ.II SIWZ. Termin zakończenia zadania : 31 grudnia W zakres zamówienia wchodzi: 1. Załatwienie spraw formalno-prawnych niezbędnych na czas realizacji prac montażowych. 2. Zakup, magazynowanie i transport na plac budowy niezbędnych materiałów do zawieszenia przewodów fazowych drugiego (północnego) toru linii 400 kv Łomża Ostrołęka. str. 4

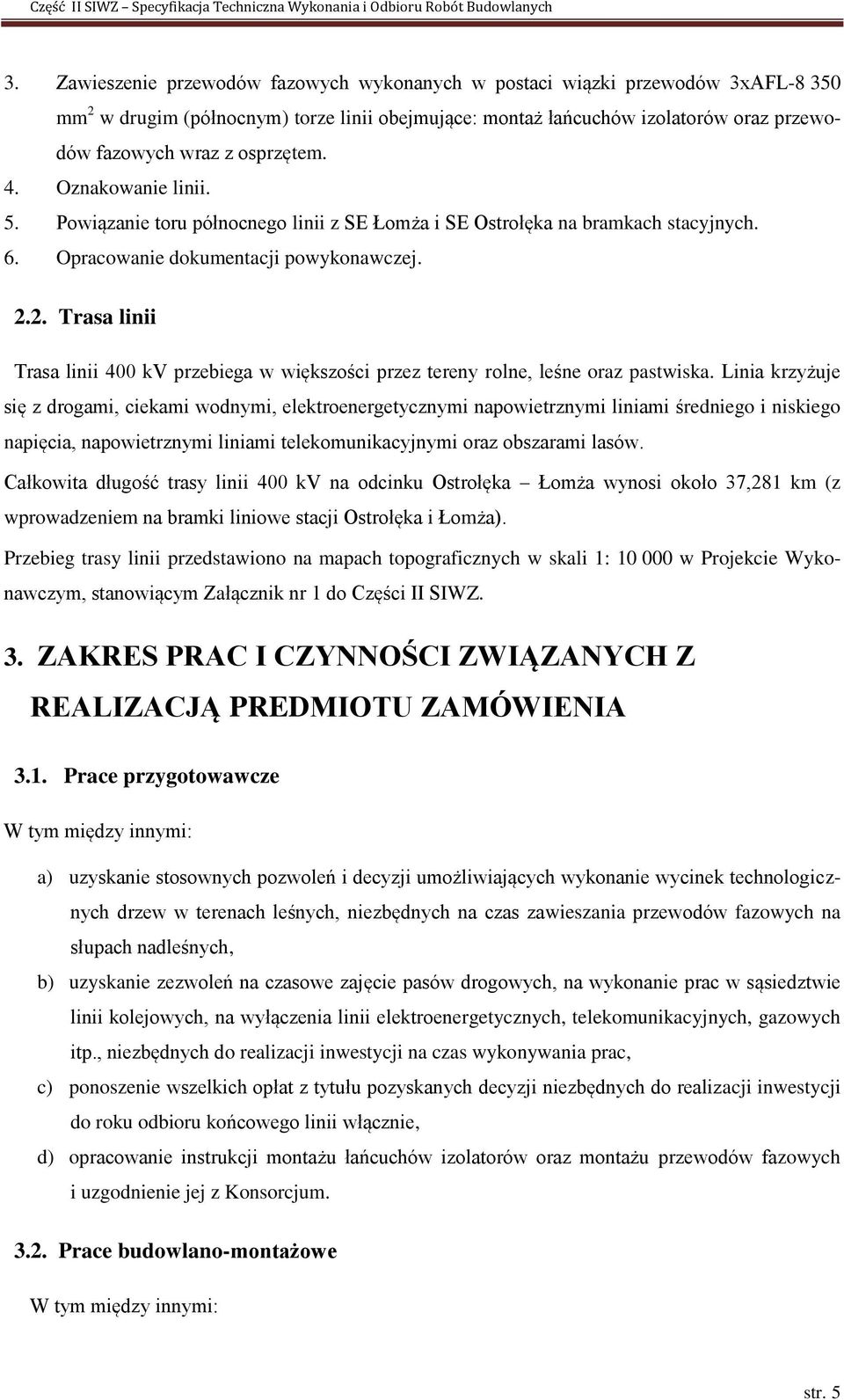

5 3. Zawieszenie przewodów fazowych wykonanych w postaci wiązki przewodów 3xAFL mm 2 w drugim (północnym) torze linii obejmujące: montaż łańcuchów izolatorów oraz przewodów fazowych wraz z osprzętem. 4. Oznakowanie linii. 5. Powiązanie toru północnego linii z SE Łomża i SE Ostrołęka na bramkach stacyjnych. 6. Opracowanie dokumentacji powykonawczej Trasa linii Trasa linii 400 kv przebiega w większości przez tereny rolne, leśne oraz pastwiska. Linia krzyżuje się z drogami, ciekami wodnymi, elektroenergetycznymi napowietrznymi liniami średniego i niskiego napięcia, napowietrznymi liniami telekomunikacyjnymi oraz obszarami lasów. Całkowita długość trasy linii 400 kv na odcinku Ostrołęka Łomża wynosi około 37,281 km (z wprowadzeniem na bramki liniowe stacji Ostrołęka i Łomża). Przebieg trasy linii przedstawiono na mapach topograficznych w skali 1: w Projekcie Wykonawczym, stanowiącym Załącznik nr 1 do Części II SIWZ. 3. ZAKRES PRAC I CZYNNOŚCI ZWIĄZANYCH Z REALIZACJĄ PREDMIOTU ZAMÓWIENIA 3.1. Prace przygotowawcze W tym między innymi: a) uzyskanie stosownych pozwoleń i decyzji umożliwiających wykonanie wycinek technologicznych drzew w terenach leśnych, niezbędnych na czas zawieszania przewodów fazowych na słupach nadleśnych, b) uzyskanie zezwoleń na czasowe zajęcie pasów drogowych, na wykonanie prac w sąsiedztwie linii kolejowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazowych itp., niezbędnych do realizacji inwestycji na czas wykonywania prac, c) ponoszenie wszelkich opłat z tytułu pozyskanych decyzji niezbędnych do realizacji inwestycji do roku odbioru końcowego linii włącznie, d) opracowanie instrukcji montażu łańcuchów izolatorów oraz montażu przewodów fazowych i uzgodnienie jej z Konsorcjum Prace budowlano-montażowe W tym między innymi: str. 5

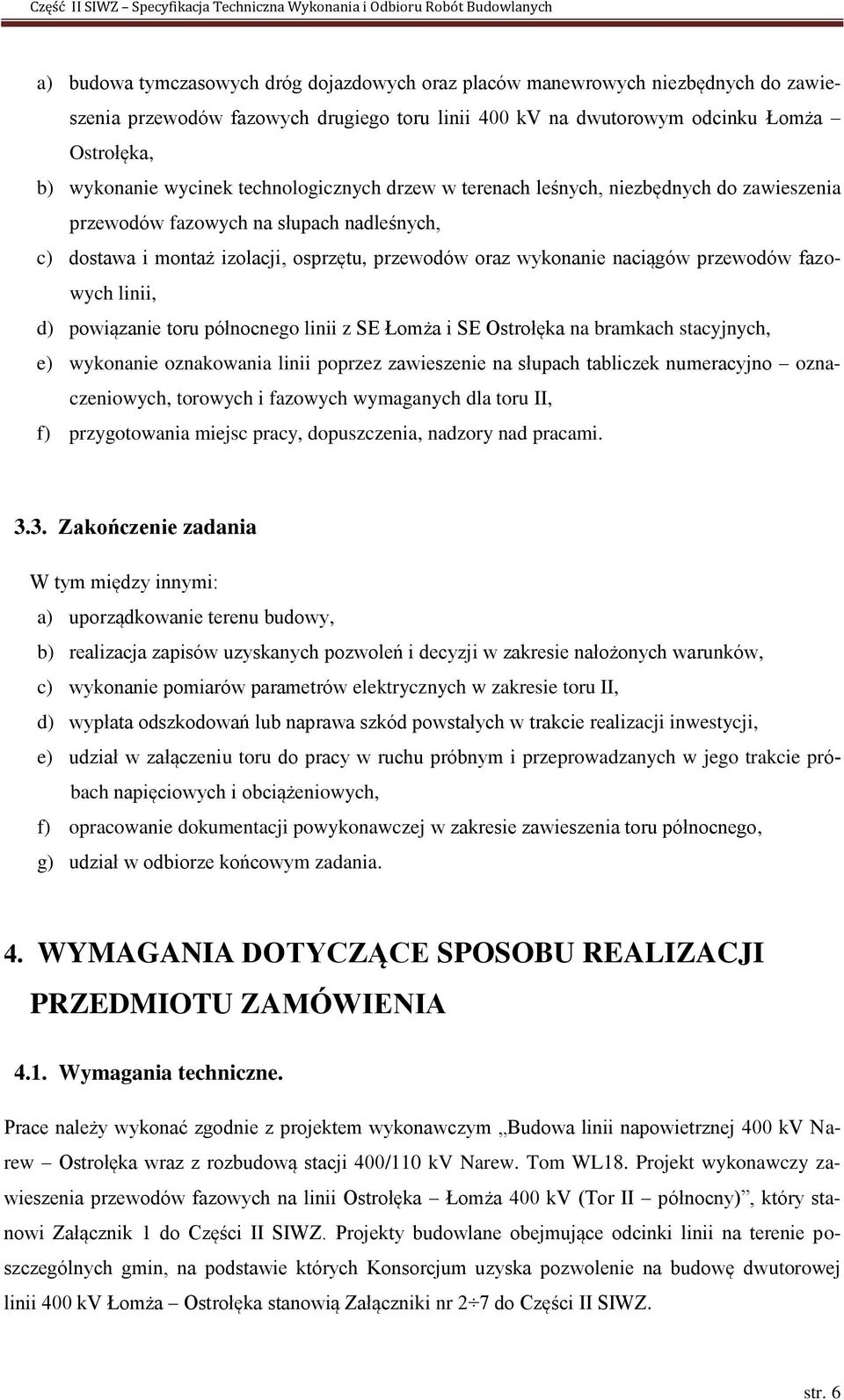

6 a) budowa tymczasowych dróg dojazdowych oraz placów manewrowych niezbędnych do zawieszenia przewodów fazowych drugiego toru linii 400 kv na dwutorowym odcinku Łomża Ostrołęka, b) wykonanie wycinek technologicznych drzew w terenach leśnych, niezbędnych do zawieszenia przewodów fazowych na słupach nadleśnych, c) dostawa i montaż izolacji, osprzętu, przewodów oraz wykonanie naciągów przewodów fazowych linii, d) powiązanie toru północnego linii z SE Łomża i SE Ostrołęka na bramkach stacyjnych, e) wykonanie oznakowania linii poprzez zawieszenie na słupach tabliczek numeracyjno oznaczeniowych, torowych i fazowych wymaganych dla toru II, f) przygotowania miejsc pracy, dopuszczenia, nadzory nad pracami Zakończenie zadania W tym między innymi: a) uporządkowanie terenu budowy, b) realizacja zapisów uzyskanych pozwoleń i decyzji w zakresie nałożonych warunków, c) wykonanie pomiarów parametrów elektrycznych w zakresie toru II, d) wypłata odszkodowań lub naprawa szkód powstałych w trakcie realizacji inwestycji, e) udział w załączeniu toru do pracy w ruchu próbnym i przeprowadzanych w jego trakcie próbach napięciowych i obciążeniowych, f) opracowanie dokumentacji powykonawczej w zakresie zawieszenia toru północnego, g) udział w odbiorze końcowym zadania. 4. WYMAGANIA DOTYCZĄCE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA 4.1. Wymagania techniczne. Prace należy wykonać zgodnie z projektem wykonawczym Budowa linii napowietrznej 400 kv Narew Ostrołęka wraz z rozbudową stacji 400/110 kv Narew. Tom WL18. Projekt wykonawczy zawieszenia przewodów fazowych na linii Ostrołęka Łomża 400 kv (Tor II północny), który stanowi Załącznik 1 do Części II SIWZ. Projekty budowlane obejmujące odcinki linii na terenie poszczególnych gmin, na podstawie których Konsorcjum uzyska pozwolenie na budowę dwutorowej linii 400 kv Łomża Ostrołęka stanowią Załączniki nr 2 7 do Części II SIWZ. str. 6

7 W Projekcie Wykonawczym wyspecyfikowano ten sam osprzęt i typy izolatorów, jakie zostały zaakceptowane przez Zamawiającego na etapie prac projektowych do zastosowania w torze pierwszym (południowym). Stosowanie osprzętu producentów wymienionych w projekcie wykonawczym nie jest obowiązkowe. Zamawiający dopuszcza zastosowanie osprzętu równoważnego w stosunku do określonego w projekcie. Przez równoważność należy rozumieć zapewnienie co najmniej takich samych właściwości mechanicznych i elektrycznych oraz zachowanie takiej samej wysokości zawieszenia przewodów nad poziomem gruntu. Obowiązek wykazania powyższego spoczywa na Wykonawcy. W takim przypadku Wykonawca powinien dostarczyć rysunki, dane gwarantowane oraz próby typu potwierdzające spełnienie wymagań następujących specyfikacji technicznych Zamawiającego: Linia napowietrzna 400 kv. Załącznik 8. Osprzęt. Dodatkowo, w przypadku zastosowania innych typów izolatorów lub innego osprzętu niż to określono w projekcie wykonawczym, Wykonawca będzie zobowiązany do opracowania projektu łańcuchów izolatorów spełniających wymagania specyfikacji Linia napowietrzna 400 kv oraz powinien się liczyć z koniecznością przedstawienia Zamawiającemu wyników badań łańcuchów, o których mowa w p. 8 tej specyfikacji. W przypadku zastosowania innych odstępników tłumiących niż określonych w projekcie wykonawczym, Wykonawca będzie zobowiązany do dostarczenia projektu ich rozmieszczenia, opracowanego na podstawie analizy wykonanej przez producenta odstępników. Przewody powinny spełniać wymagania specyfikacji Linia napowietrzna 400 kv. Załącznik 4. Przewód fazowy. W celu potwierdzenia spełnienia wymagań specyfikacji Wykonawca powinien dostarczyć dane gwarantowane oraz próby typu. W terminie do 1 miesiąca od daty podpisania umowy Wykonawca dostarczy Zamawiającemu do akceptacji: 1. Dane gwarantowane i próby typu przewodu 2. Rysunki, próby typu i dane gwarantowane izolatorów 3. Oświadczenie, że zastosuje osprzęt wyspecyfikowany w projekcie wykonawczym lub Rysunki, dane gwarantowane i próby typu zaproponowanego przez siebie osprzętu wraz z rysunkami łańcuchów izolatorów Zamawiający dokona akceptacji materiałów w ciągu 2 tygodni od daty dostarczenia materiałów oraz określi termin oraz zakres dostarczenia zamiennych rozdziałów Projektu Wykonawczego. Zamawiający zastrzega sobie prawo do zażądania przedstawienia przed akceptacją materiałów wyników badań łańcuchów izolatorów w przypadku zastosowania innego osprzętu lub izolatorów niż wyspecyfikowanych w projekcie wykonawczym. W przypadku propozycji zastosowania innych odstępników niż str. 7

8 określone w projekcie Wykonawca uzgodni z Zamawiającym termin dostarczenia projektu ich rozmieszczenia. Zgodnie z art. 30 ust.4 Ustawy Prawo zamówień publicznych Zamawiający dopuszcza rozwiązania równoważne opisywanym w opisie przedmiotu zamówienia, dokumentacji projektowej i specyfikacji technicznych wykonania i odbioru robót budowlanych za pomocą norm, aprobat, specyfikacji technicznych i systemów odniesienia, o których mowa w art. 30 ust. 1-3 Ustawy. Zgodnie z art. 30 ust. 5 Ustawy Ustawy Prawo zamówień publicznych Wykonawca, który powołuje się na rozwiązania równoważne opisywanym przez Zamawiającego, jest obowiązany wykazać, że oferowane przez niego dostawy, usługi lub roboty budowlane spełniają wymagania określone przez Zamawiającego Uwarunkowania budowy Realizowane prace muszą uwzględniać wymagania wydanej decyzji o środowiskowych uwarunkowaniach, decyzji o pozwoleniu na budowę oraz opinii i uzgodnień poczynionych w trakcie opracowywania dokumentacji projektowej, zawartych w Projektach Budowlanych oraz w Projekcie Wykonawczym. Ze względu na konieczność jednoczesnego zawieszania przewodów fazowych w obu torach linii oraz na odpowiedzialność Konsorcjum za konstrukcje słupów, zadanie musi być realizowane w ścisłej współpracy oraz pod nadzorem Konsorcjum. W tym celu Wykonawca jest zobowiązany do: opracowania instrukcji montażu łańcuchów izolatorów i przewodów fazowych oraz uzgodnienia jej z Konsorcjum, uzgodnienia szczegółowego harmonogramu prac z Konsorcjum, 4.3. Warunki odbioru prac W trakcie realizacji zadania odbiorom podlegać będą etapy określone w Umowie Wraz ze zgłoszeniem do odbioru etapu prac Wykonawca zobowiązany jest przekazać atesty na dostarczone materiały, wyniki badań kontrolno-odbiorczych oraz dokumentację potwierdzającą wykonanie prac zgodnie z projektem wykonawczym Warunkiem zgłoszenia toru linii do sprawdzenia technicznego jest: a) zakończenie prac i powiązanie zawieszonego toru z KSE, b) usunięcie wszystkich wad i usterek stwierdzonych w protokołach odbiorów częściowych etapów prac, limitujących załączenie toru pod napięcie, c) przedłożenie protokołów z pomiarów parametrów elektrycznych. str. 8

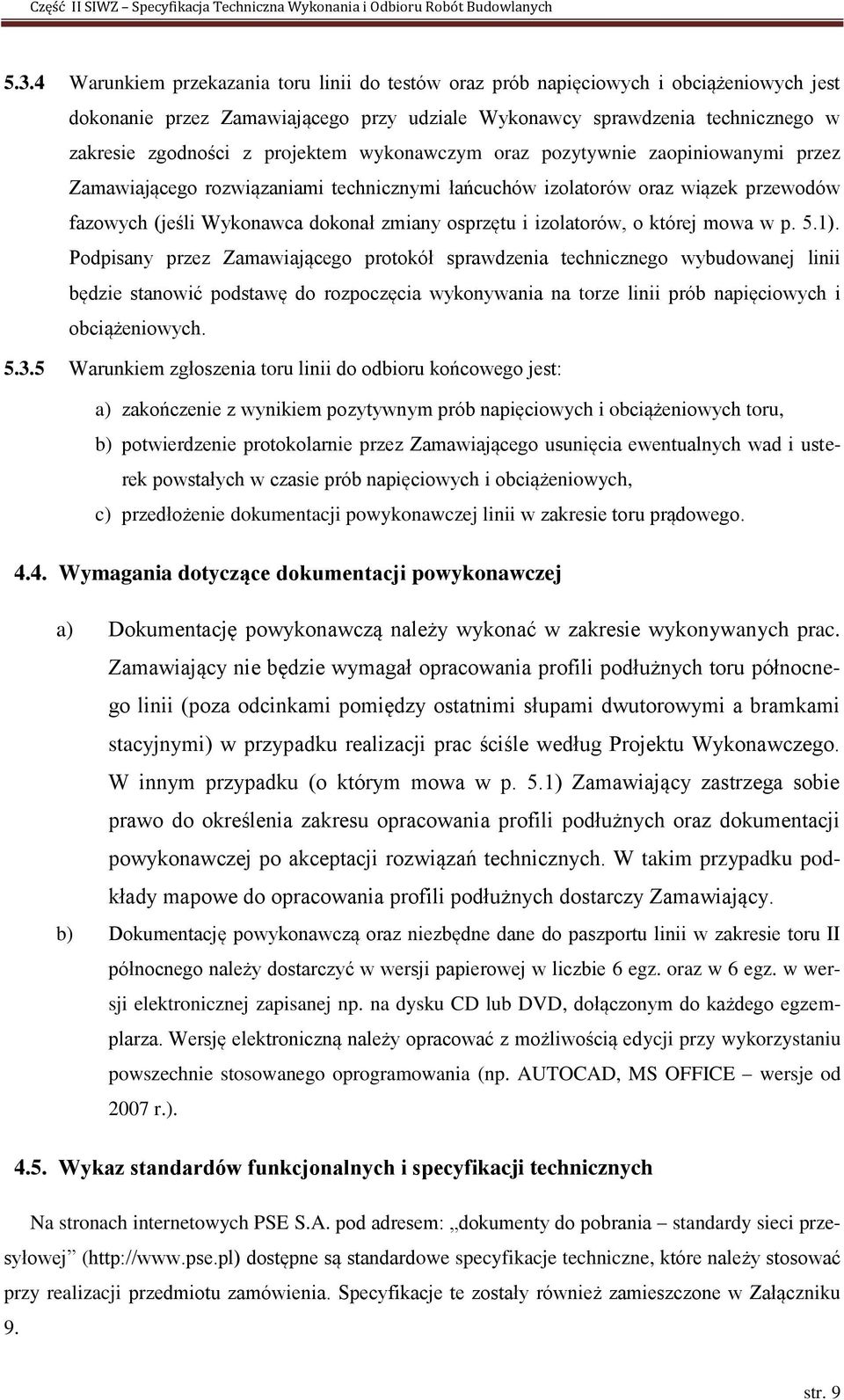

9 5.3.4 Warunkiem przekazania toru linii do testów oraz prób napięciowych i obciążeniowych jest dokonanie przez Zamawiającego przy udziale Wykonawcy sprawdzenia technicznego w zakresie zgodności z projektem wykonawczym oraz pozytywnie zaopiniowanymi przez Zamawiającego rozwiązaniami technicznymi łańcuchów izolatorów oraz wiązek przewodów fazowych (jeśli Wykonawca dokonał zmiany osprzętu i izolatorów, o której mowa w p. 5.1). Podpisany przez Zamawiającego protokół sprawdzenia technicznego wybudowanej linii będzie stanowić podstawę do rozpoczęcia wykonywania na torze linii prób napięciowych i obciążeniowych Warunkiem zgłoszenia toru linii do odbioru końcowego jest: a) zakończenie z wynikiem pozytywnym prób napięciowych i obciążeniowych toru, b) potwierdzenie protokolarnie przez Zamawiającego usunięcia ewentualnych wad i usterek powstałych w czasie prób napięciowych i obciążeniowych, c) przedłożenie dokumentacji powykonawczej linii w zakresie toru prądowego Wymagania dotyczące dokumentacji powykonawczej a) Dokumentację powykonawczą należy wykonać w zakresie wykonywanych prac. Zamawiający nie będzie wymagał opracowania profili podłużnych toru północnego linii (poza odcinkami pomiędzy ostatnimi słupami dwutorowymi a bramkami stacyjnymi) w przypadku realizacji prac ściśle według Projektu Wykonawczego. W innym przypadku (o którym mowa w p. 5.1) Zamawiający zastrzega sobie prawo do określenia zakresu opracowania profili podłużnych oraz dokumentacji powykonawczej po akceptacji rozwiązań technicznych. W takim przypadku podkłady mapowe do opracowania profili podłużnych dostarczy Zamawiający. b) Dokumentację powykonawczą oraz niezbędne dane do paszportu linii w zakresie toru II północnego należy dostarczyć w wersji papierowej w liczbie 6 egz. oraz w 6 egz. w wersji elektronicznej zapisanej np. na dysku CD lub DVD, dołączonym do każdego egzemplarza. Wersję elektroniczną należy opracować z możliwością edycji przy wykorzystaniu powszechnie stosowanego oprogramowania (np. AUTOCAD, MS OFFICE wersje od 2007 r.) Wykaz standardów funkcjonalnych i specyfikacji technicznych Na stronach internetowych PSE S.A. pod adresem: dokumenty do pobrania standardy sieci przesyłowej ( dostępne są standardowe specyfikacje techniczne, które należy stosować przy realizacji przedmiotu zamówienia. Specyfikacje te zostały również zamieszczone w Załączniku 9. str. 9

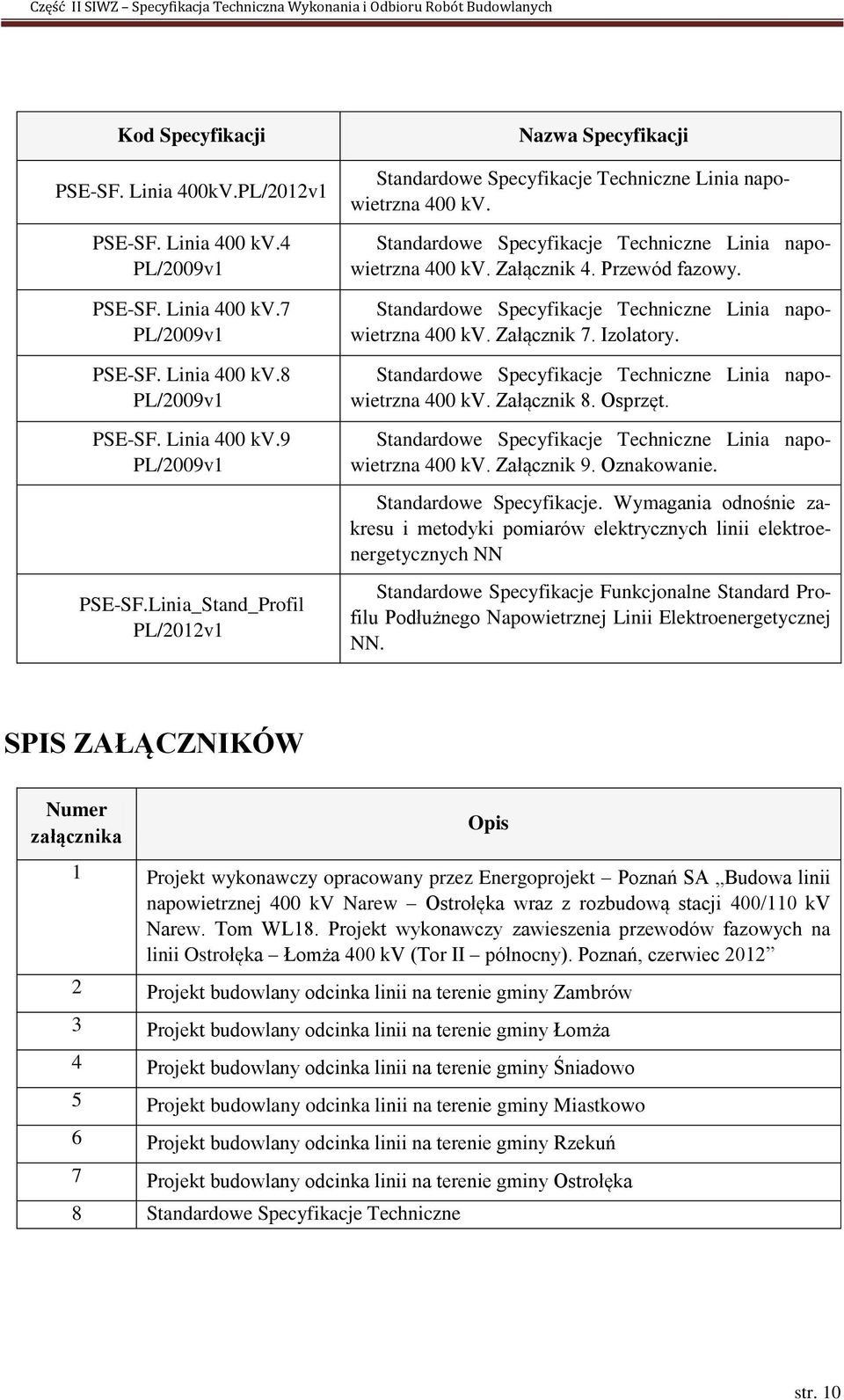

10 Kod Specyfikacji PSE-SF. Linia 400kV.PL/2012v1 PSE-SF. Linia 400 kv.4 PL/2009v1 PSE-SF. Linia 400 kv.7 PL/2009v1 PSE-SF. Linia 400 kv.8 PL/2009v1 PSE-SF. Linia 400 kv.9 PL/2009v1 PSE-SF.Linia_Stand_Profil PL/2012v1 Nazwa Specyfikacji Standardowe Specyfikacje Techniczne Linia napowietrzna 400 kv. Standardowe Specyfikacje Techniczne Linia napowietrzna 400 kv. Załącznik 4. Przewód fazowy. Standardowe Specyfikacje Techniczne Linia napowietrzna 400 kv. Załącznik 7. Izolatory. Standardowe Specyfikacje Techniczne Linia napowietrzna 400 kv. Załącznik 8. Osprzęt. Standardowe Specyfikacje Techniczne Linia napowietrzna 400 kv. Załącznik 9. Oznakowanie. Standardowe Specyfikacje. Wymagania odnośnie zakresu i metodyki pomiarów elektrycznych linii elektroenergetycznych NN Standardowe Specyfikacje Funkcjonalne Standard Profilu Podłużnego Napowietrznej Linii Elektroenergetycznej NN. SPIS ZAŁĄCZNIKÓW Numer załącznika Opis 1 Projekt wykonawczy opracowany przez Energoprojekt Poznań SA Budowa linii napowietrznej 400 kv Narew Ostrołęka wraz z rozbudową stacji 400/110 kv Narew. Tom WL18. Projekt wykonawczy zawieszenia przewodów fazowych na linii Ostrołęka Łomża 400 kv (Tor II północny). Poznań, czerwiec Projekt budowlany odcinka linii na terenie gminy Zambrów 3 Projekt budowlany odcinka linii na terenie gminy Łomża 4 Projekt budowlany odcinka linii na terenie gminy Śniadowo 5 Projekt budowlany odcinka linii na terenie gminy Miastkowo 6 Projekt budowlany odcinka linii na terenie gminy Rzekuń 7 Projekt budowlany odcinka linii na terenie gminy Ostrołęka 8 Standardowe Specyfikacje Techniczne str. 10

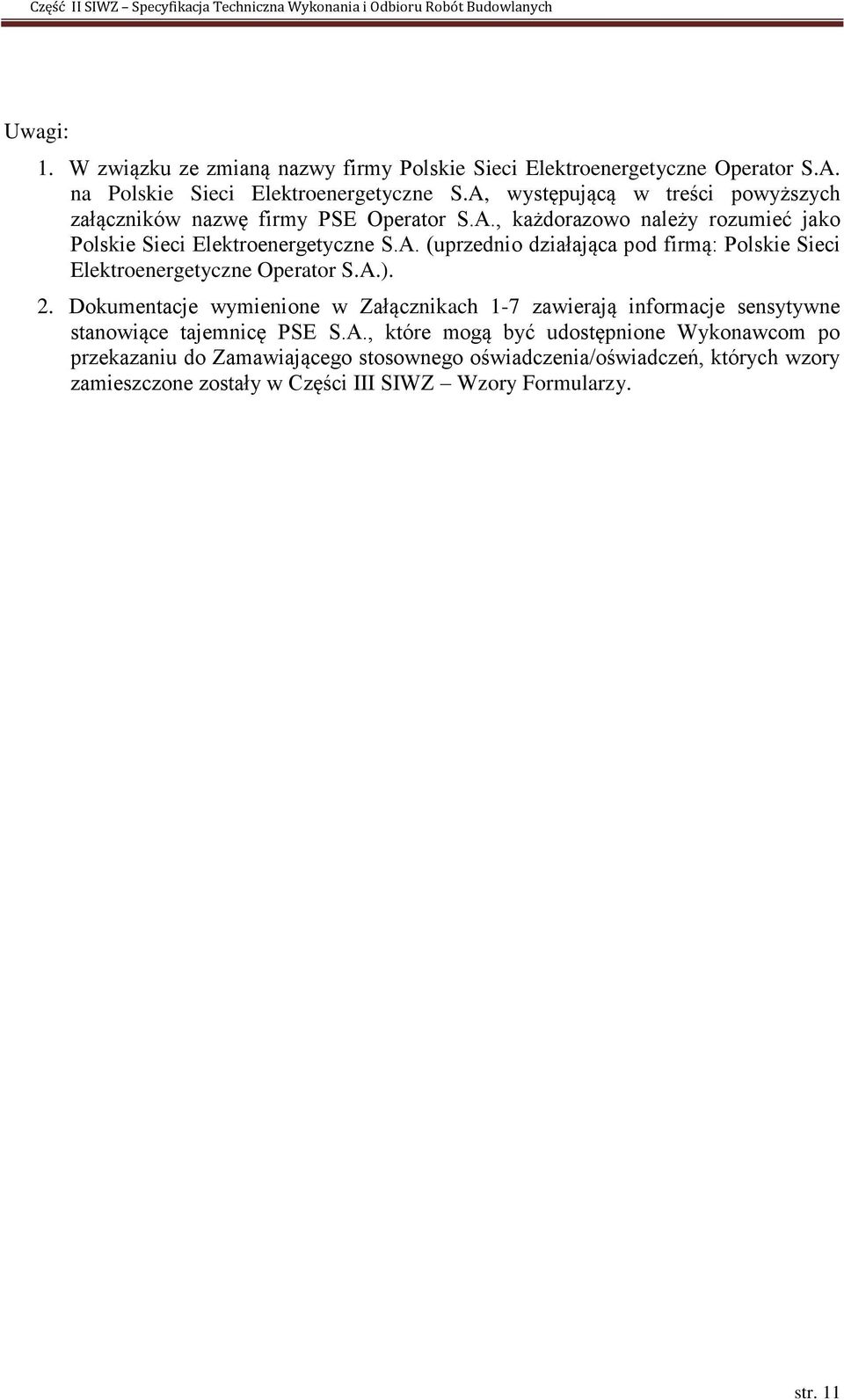

11 Uwagi: 1. W związku ze zmianą nazwy firmy Polskie Sieci Elektroenergetyczne Operator S.A. na Polskie Sieci Elektroenergetyczne S.A, występującą w treści powyższych załączników nazwę firmy PSE Operator S.A., każdorazowo należy rozumieć jako Polskie Sieci Elektroenergetyczne S.A. (uprzednio działająca pod firmą: Polskie Sieci Elektroenergetyczne Operator S.A.). 2. Dokumentacje wymienione w Załącznikach 1-7 zawierają informacje sensytywne stanowiące tajemnicę PSE S.A., które mogą być udostępnione Wykonawcom po przekazaniu do Zamawiającego stosownego oświadczenia/oświadczeń, których wzory zamieszczone zostały w Części III SIWZ Wzory Formularzy. str. 11
