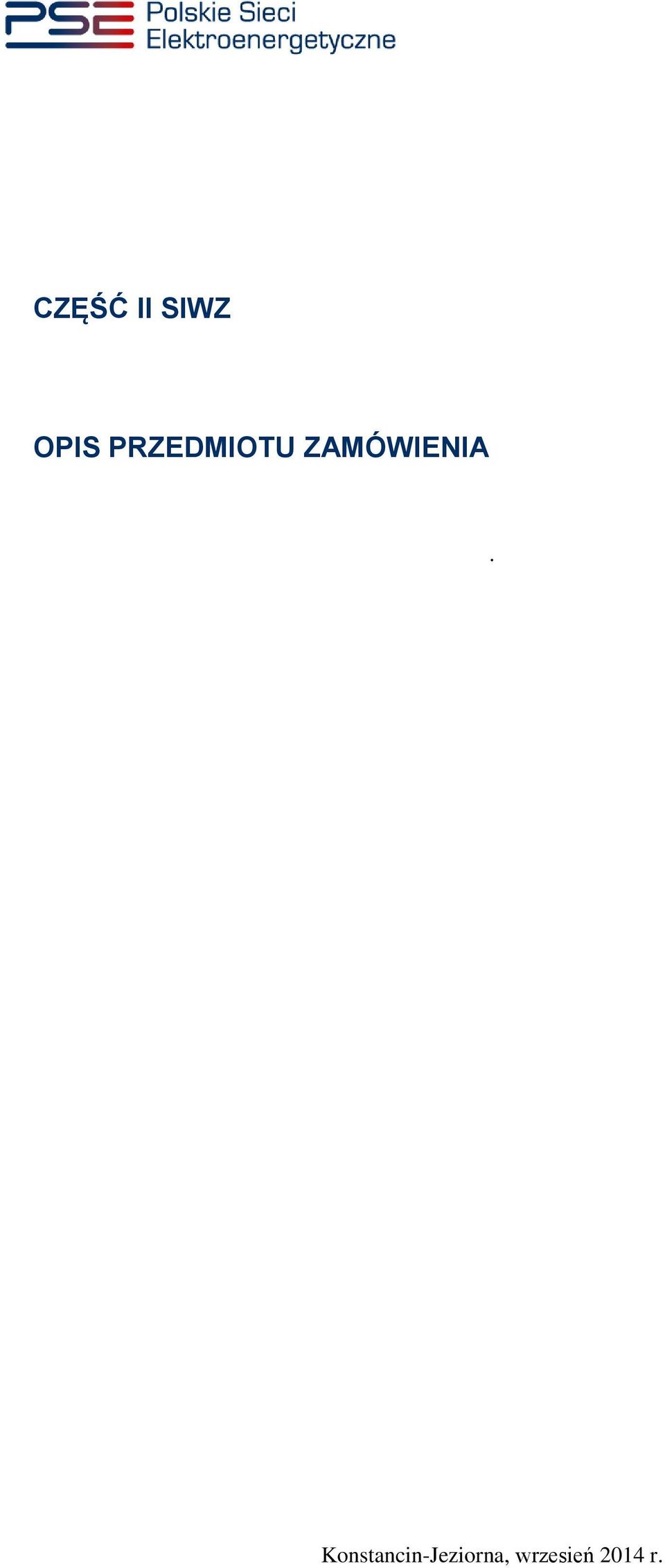

1 CZĘŚĆ II SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA. Konstancin-Jeziorna, wrzesień 2014 r.

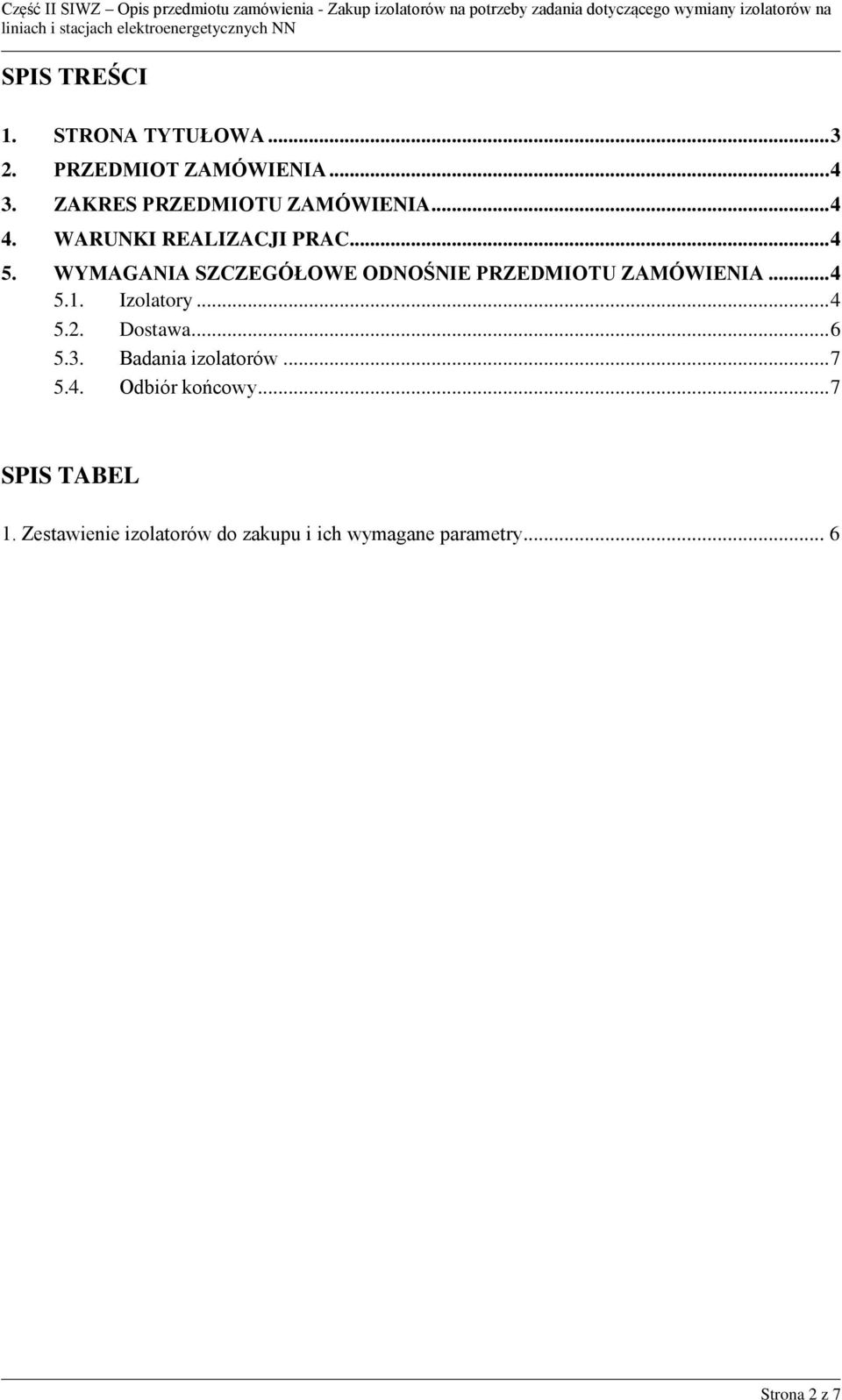

2 SPIS TREŚCI 1. STRONA TYTUŁOWA PRZEDMIOT ZAMÓWIENIA ZAKRES PRZEDMIOTU ZAMÓWIENIA WARUNKI REALIZACJI PRAC WYMAGANIA SZCZEGÓŁOWE ODNOŚNIE PRZEDMIOTU ZAMÓWIENIA Izolatory Dostawa Badania izolatorów Odbiór końcowy... 7 SPIS TABEL 1. Zestawienie izolatorów do zakupu i ich wymagane parametry... 6 Strona 2 z 7

3 1. STRONA TYTUŁOWA 1. Nazwa nadana zamówieniu przez Zamawiającego Wymiana izolatorów na liniach i stacjach NN 2. Adres obiektu, do którego należy dostarczyć zakupione izolatory Magazyn centralny PSE S.A. przy stacji elektroenergetycznej Kozienice Świerże Górne 3. Nazwa Zamawiającego oraz jego adres Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin-Jeziorna Strona 3 z 7

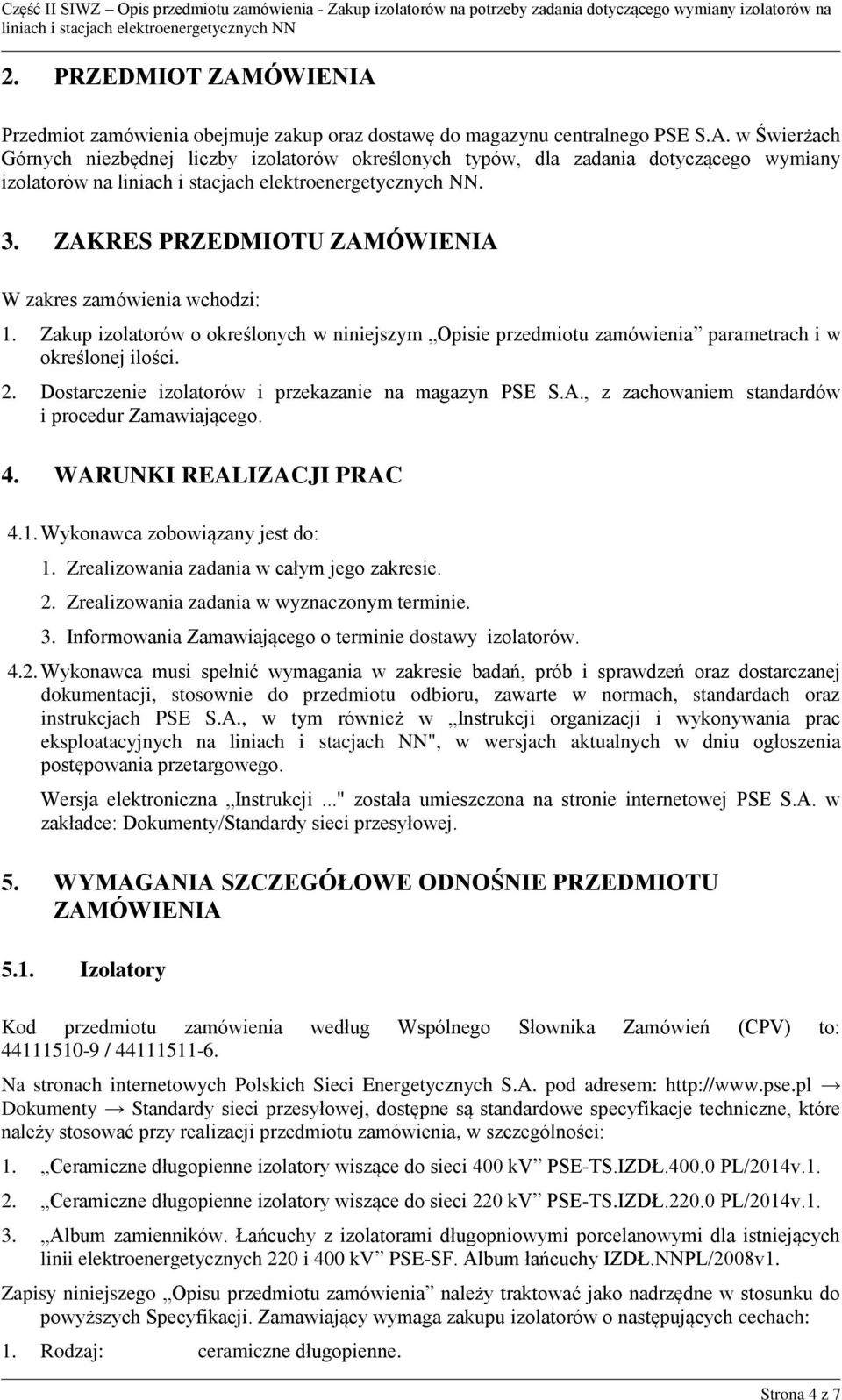

4 2. PRZEDMIOT ZAMÓWIENIA Przedmiot zamówienia obejmuje zakup oraz dostawę do magazynu centralnego PSE S.A. w Świerżach Górnych niezbędnej liczby izolatorów określonych typów, dla zadania dotyczącego wymiany izolatorów na. 3. ZAKRES PRZEDMIOTU ZAMÓWIENIA W zakres zamówienia wchodzi: 1. Zakup izolatorów o określonych w niniejszym Opisie przedmiotu zamówienia parametrach i w określonej ilości. 2. Dostarczenie izolatorów i przekazanie na magazyn PSE S.A., z zachowaniem standardów i procedur Zamawiającego. 4. WARUNKI REALIZACJI PRAC 4.1. Wykonawca zobowiązany jest do: 1. Zrealizowania zadania w całym jego zakresie. 2. Zrealizowania zadania w wyznaczonym terminie. 3. Informowania Zamawiającego o terminie dostawy izolatorów Wykonawca musi spełnić wymagania w zakresie badań, prób i sprawdzeń oraz dostarczanej dokumentacji, stosownie do przedmiotu odbioru, zawarte w normach, standardach oraz instrukcjach PSE S.A., w tym również w Instrukcji organizacji i wykonywania prac eksploatacyjnych na liniach i stacjach NN", w wersjach aktualnych w dniu ogłoszenia postępowania przetargowego. Wersja elektroniczna Instrukcji..." została umieszczona na stronie internetowej PSE S.A. w zakładce: Dokumenty/Standardy sieci przesyłowej. 5. WYMAGANIA SZCZEGÓŁOWE ODNOŚNIE PRZEDMIOTU ZAMÓWIENIA 5.1. Izolatory Kod przedmiotu zamówienia według Wspólnego Słownika Zamówień (CPV) to: / Na stronach internetowych Polskich Sieci Energetycznych S.A. pod adresem: Dokumenty Standardy sieci przesyłowej, dostępne są standardowe specyfikacje techniczne, które należy stosować przy realizacji przedmiotu zamówienia, w szczególności: 1. Ceramiczne długopienne izolatory wiszące do sieci 400 kv PSE-TS.IZDŁ PL/2014v Ceramiczne długopienne izolatory wiszące do sieci 220 kv PSE-TS.IZDŁ PL/2014v Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv PSE-SF. Album łańcuchy IZDŁ.NNPL/2008v1. Zapisy niniejszego Opisu przedmiotu zamówienia należy traktować jako nadrzędne w stosunku do powyższych Specyfikacji. Zamawiający wymaga zakupu izolatorów o następujących cechach: 1. Rodzaj: ceramiczne długopienne. Strona 4 z 7

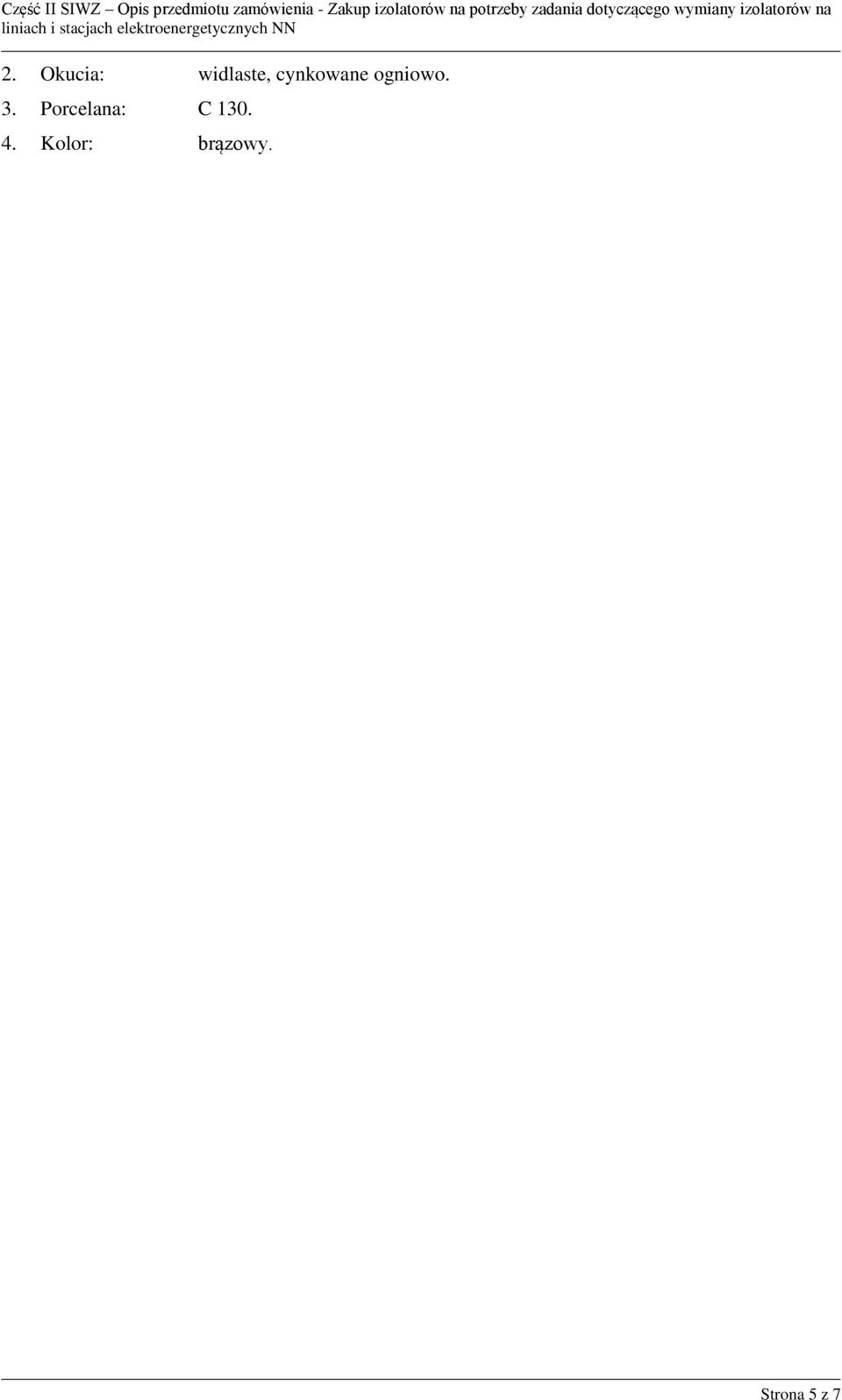

5 2. Okucia: widlaste, cynkowane ogniowo. 3. Porcelana: C Kolor: brązowy. Strona 5 z 7

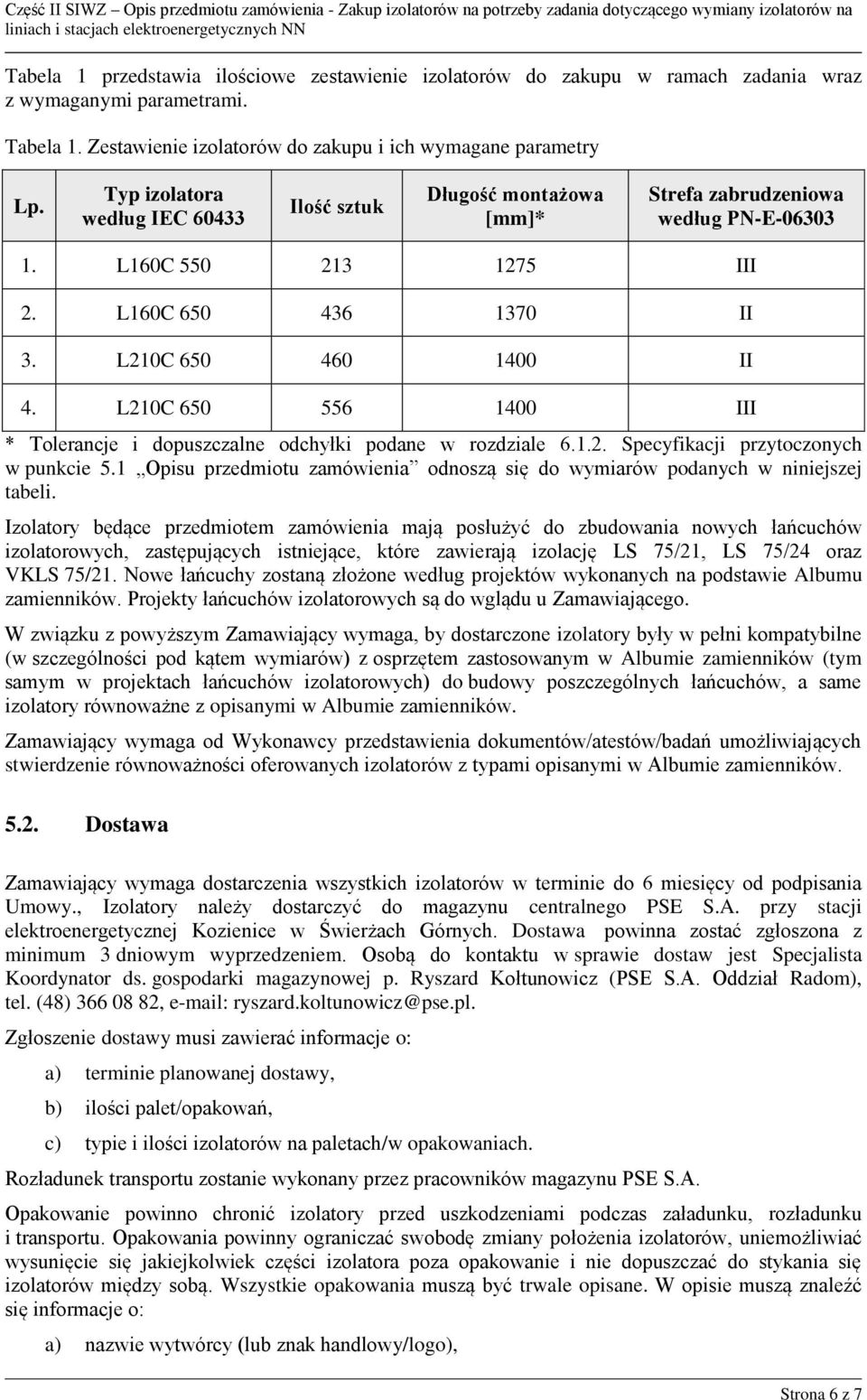

6 Tabela 1 przedstawia ilościowe zestawienie izolatorów do zakupu w ramach zadania wraz z wymaganymi parametrami. Tabela 1. Zestawienie izolatorów do zakupu i ich wymagane parametry Lp. Typ izolatora według IEC Ilość sztuk Długość montażowa [mm]* Strefa zabrudzeniowa według PN-E L160C III 2. L160C II 3. L210C II 4. L210C III * Tolerancje i dopuszczalne odchyłki podane w rozdziale Specyfikacji przytoczonych w punkcie 5.1 Opisu przedmiotu zamówienia odnoszą się do wymiarów podanych w niniejszej tabeli. Izolatory będące przedmiotem zamówienia mają posłużyć do zbudowania nowych łańcuchów izolatorowych, zastępujących istniejące, które zawierają izolację LS 75/21, LS 75/24 oraz VKLS 75/21. Nowe łańcuchy zostaną złożone według projektów wykonanych na podstawie Albumu zamienników. Projekty łańcuchów izolatorowych są do wglądu u Zamawiającego. W związku z powyższym Zamawiający wymaga, by dostarczone izolatory były w pełni kompatybilne (w szczególności pod kątem wymiarów) z osprzętem zastosowanym w Albumie zamienników (tym samym w projektach łańcuchów izolatorowych) do budowy poszczególnych łańcuchów, a same izolatory równoważne z opisanymi w Albumie zamienników. Zamawiający wymaga od Wykonawcy przedstawienia dokumentów/atestów/badań umożliwiających stwierdzenie równoważności oferowanych izolatorów z typami opisanymi w Albumie zamienników Dostawa Zamawiający wymaga dostarczenia wszystkich izolatorów w terminie do 6 miesięcy od podpisania Umowy., Izolatory należy dostarczyć do magazynu centralnego PSE S.A. przy stacji elektroenergetycznej Kozienice w Świerżach Górnych. Dostawa powinna zostać zgłoszona z minimum 3 dniowym wyprzedzeniem. Osobą do kontaktu w sprawie dostaw jest Specjalista Koordynator ds. gospodarki magazynowej p. Ryszard Kołtunowicz (PSE S.A. Oddział Radom), tel. (48) , ryszard.koltunowicz@pse.pl. Zgłoszenie dostawy musi zawierać informacje o: a) terminie planowanej dostawy, b) ilości palet/opakowań, c) typie i ilości izolatorów na paletach/w opakowaniach. Rozładunek transportu zostanie wykonany przez pracowników magazynu PSE S.A. Opakowanie powinno chronić izolatory przed uszkodzeniami podczas załadunku, rozładunku i transportu. Opakowania powinny ograniczać swobodę zmiany położenia izolatorów, uniemożliwiać wysunięcie się jakiejkolwiek części izolatora poza opakowanie i nie dopuszczać do stykania się izolatorów między sobą. Wszystkie opakowania muszą być trwale opisane. W opisie muszą znaleźć się informacje o: a) nazwie wytwórcy (lub znak handlowy/logo), Strona 6 z 7

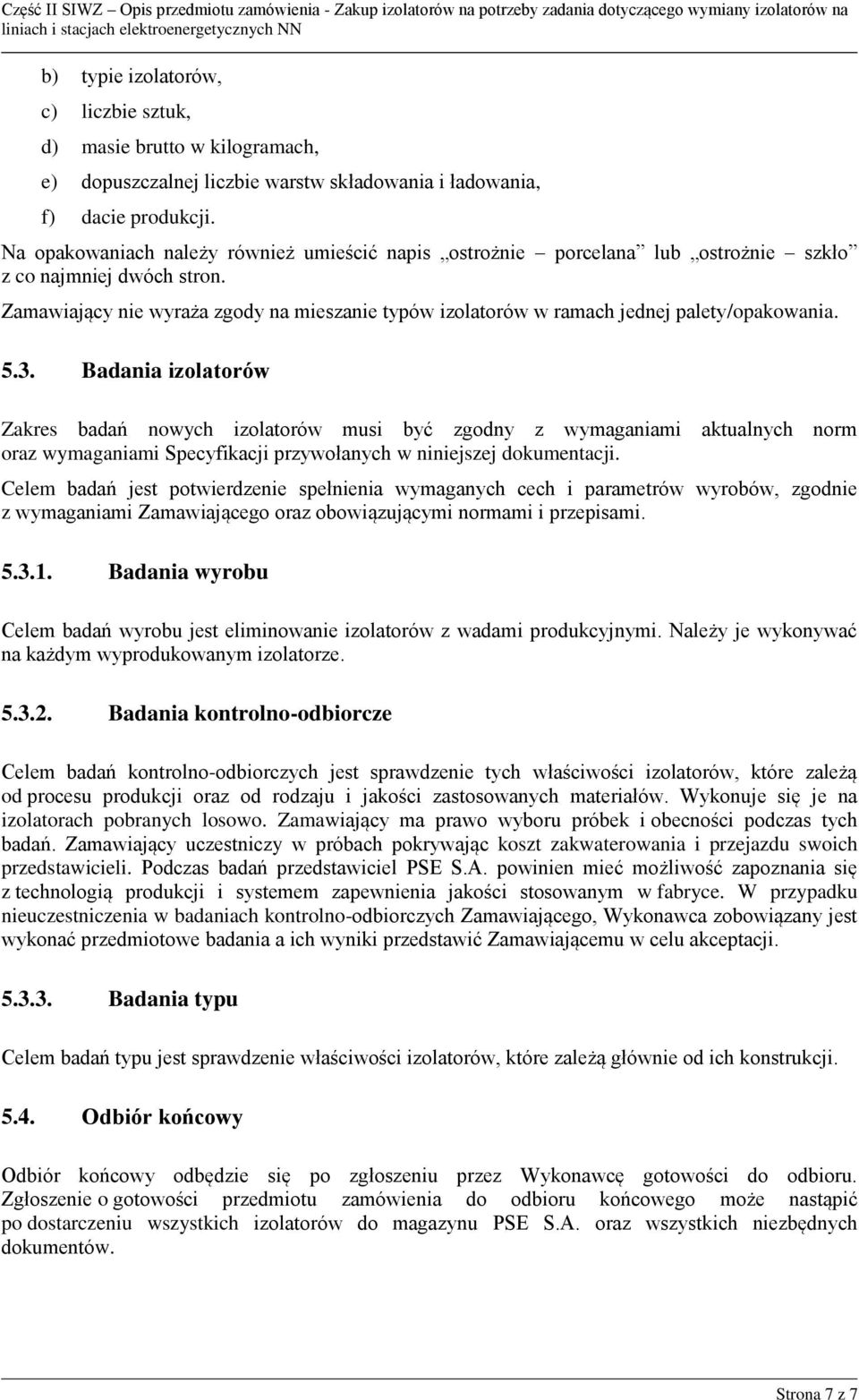

7 b) typie izolatorów, c) liczbie sztuk, d) masie brutto w kilogramach, e) dopuszczalnej liczbie warstw składowania i ładowania, f) dacie produkcji. Na opakowaniach należy również umieścić napis ostrożnie porcelana lub ostrożnie szkło z co najmniej dwóch stron. Zamawiający nie wyraża zgody na mieszanie typów izolatorów w ramach jednej palety/opakowania Badania izolatorów Zakres badań nowych izolatorów musi być zgodny z wymaganiami aktualnych norm oraz wymaganiami Specyfikacji przywołanych w niniejszej dokumentacji. Celem badań jest potwierdzenie spełnienia wymaganych cech i parametrów wyrobów, zgodnie z wymaganiami Zamawiającego oraz obowiązującymi normami i przepisami Badania wyrobu Celem badań wyrobu jest eliminowanie izolatorów z wadami produkcyjnymi. Należy je wykonywać na każdym wyprodukowanym izolatorze Badania kontrolno-odbiorcze Celem badań kontrolno-odbiorczych jest sprawdzenie tych właściwości izolatorów, które zależą od procesu produkcji oraz od rodzaju i jakości zastosowanych materiałów. Wykonuje się je na izolatorach pobranych losowo. Zamawiający ma prawo wyboru próbek i obecności podczas tych badań. Zamawiający uczestniczy w próbach pokrywając koszt zakwaterowania i przejazdu swoich przedstawicieli. Podczas badań przedstawiciel PSE S.A. powinien mieć możliwość zapoznania się z technologią produkcji i systemem zapewnienia jakości stosowanym w fabryce. W przypadku nieuczestniczenia w badaniach kontrolno-odbiorczych Zamawiającego, Wykonawca zobowiązany jest wykonać przedmiotowe badania a ich wyniki przedstawić Zamawiającemu w celu akceptacji Badania typu Celem badań typu jest sprawdzenie właściwości izolatorów, które zależą głównie od ich konstrukcji Odbiór końcowy Odbiór końcowy odbędzie się po zgłoszeniu przez Wykonawcę gotowości do odbioru. Zgłoszenie o gotowości przedmiotu zamówienia do odbioru końcowego może nastąpić po dostarczeniu wszystkich izolatorów do magazynu PSE S.A. oraz wszystkich niezbędnych dokumentów. Strona 7 z 7
