1 EJMT 3(8) 2015 Najnowsze technologie medyczne Zdjęcia rentgenowskie w poznawaniu średniowiecznej przeszłości Możliwości współpracy archeologów z placówkami medycznymi na przykładzie badań skarbu biżuterii z Czermna Radiography in the study of medieval past Possibilities of cooperation between archaeologists and medical centers on the example of research of the hoard of medieval jewellery from Czermno Marcin Piotrowski 1, Patrycja Piotrowska 2, Konrad Grochecki 3, Wiesław M. Pawłowski 4 1 Katolicki Uniwersytet Lubelski, Polska 2 ArchaeoFuture, Lublin, Polska 3 Uniwersytet Marii Curie-Skłodowskiej w Lublinie, Polska 4 Polskie Towarzystwo Numizmatyczne, Polska Streszczenie Artykuł dotyczy skarbu biżuterii średniowiecznej znalezionego 4 kwietnia 2011 r. na terenie grodziska w Czermnie, w gminie Tyszowce, w województwie lubelskim. Skarb został odkryty w naczyniu ceramicznym w odległości około 20 m od innego zbioru biżuterii z tego samego okresu. Przed opróżnieniem naczynia depozyt został prześwietlony promieniami Rentgena w celu dokładnego zbadania stratygrafii w jego wnętrzu. Dzięki zastosowaniu metody RTG możliwe było określenie nie tylko składu skarbu, ogólnego charakteru jego elementów i kolejności (logiki) ich umieszczania w naczyniu, ale nawet opisanie ornamentyki i technik jubilerskich odnoszących się do poszczególnych okazów biżuterii. European Journal of Medical Technologies 2015; 3(8): All rights reserved www. medical-technologies.eu Published online Adres do korespondencji: Marcin Piotrowski Katedra Historii Średniowiecznej Instytut Historii Katolicki Uniwersytet Lubelski Jana Pawła II Al. Racławickie 14 (gmach główny), Lublin marcincastello@ tlen.pl tel Słowa kluczowe: archeologia i medycyna, zdjęcia rentgenowskie, technologie medyczne 14

2 EJMT 3(8) 2015 Najnowsze technologie medyczne Abstract The aim of this paper is the description of a hoard of medieval jewellery found on 4 th April, 2011 in a stronghold (gord) in Czermno, administrative district of Gmina Tyszowce, Lublin Voivodeship. The treasure was found in an earthenware pot, and was situated approximately 20 metres from another hoard of jewellery dating to the same period. Before the jewellery was taken out of the pot, it had been x-rayed to provide thorough stratigraphy analysis. Thanks to that, exact content, features of its particular elements, the sequence of them being placed in the pot, as well as detailed description of decorations and jeweller s techniques were identified. Key words: archaeology and medicine, radiography, medical technologies 4 kwietnia 2011 r. na majdanie grodziska w Czermnie w gminie Tyszowce w trakcie badań prowadzonych przez Instytut Archeologii Uniwersytetu Marii Curie- -Skłodowskiej w Lublinie (UMCS) odkryte zostały dwa depozyty średniowiecznej biżuterii (ryc. 1). Znajdowały się bardzo płytko, w odległości około 20 m od siebie. Jeden ze skarbów ze względu na to, iż zalegał bezpośrednio w ziemi, zachował się w gorszym stanie. Być może nawet jest niekompletny. Drugi odkryty został w lekko uszkodzonym garnku ceramicznym wypełnionym ziemią (ryc. 2). Charakter tego drugiego znaleziska udało się ustalić od razu, gdyż z góry lekko wystawały dwie bransolety oraz charakterystyczne paciory zdobione granulacją, stanowiące element zausznicy [1]. Depozyt ukryty w naczyniu po zadokumentowaniu w terenie wydobyty został w całości, bez opróżniania zawartości pojemnika, chodziło bowiem o możliwie dokładne zbadanie mikrostratygrafii w jego wnętrzu wszystkich elementów oraz ich wzajemnych relacji. Istotna była próba uzyskania odpowiedzi na pytanie, czy uda się odtworzyć kolejność, w jakiej poszczególne ozdoby umieszczane były w naczyniu bezpośrednio przed ukryciem. Etap precyzyjnej eksploracji wnętrza garnka poprzedzony został wykonaniem serii zdjęć rentgenowskich dzięki współpracy z jedną z lubelskich placówek medycznych. Obróbkę graficzną oraz analizę materiału wykonano w programie RADinfo SYSTEMS RSVS Viewer Suite. Ostatecznie na podstawie fotografii RTG możliwe było określenie nie tylko składu skarbu, ogólnego charakteru jego elementów i kolejności (logiki) ich umieszczania w naczyniu, ale nawet opisanie ornamentyki i technik jubilerskich odnoszących się do poszczególnych okazów biżuterii (ryc. 3-5). W naczyniu ukryto dwie bogato zdobione bransolety mankietowate, dwie bransolety ze spiralnie zwiniętej niezdobionej taśmy o zwężających się końcach, dwie zausznice, dwa kołty, dwa srebrne pozłacane pierścienie oraz 19 całych (i kilka fragmentów) srebrnych, pozłacanych blaszek aplikacji naszytych pierwotnie na nakrycie głowy (czepiec lub opaskę), z którego zachował się fragment z przyszytymi miniaturowymi paciorkami szklanymi. Analizy laboratoryjne wykazały, że nakrycie głowy wykonano z lnu oraz jedwabiu. Jedna z bransolet mankietowatych zdobiona jest grawerowaniem geometryczno -roślinnym rozłożonym w dwóch pasmach. Linia rozdzielająca pasma oraz krawędzie bransolety zdobione są wąskimi taśmami z nakładanym złotem i wybijanymi od środka kulkami imitującymi granulację (pseudogranulacja) (ryc. 6). Druga bransoleta, dekorowana w technice niello, prócz motywów roślinnych i geometrycznych nosi także przedstawienia ptaków (ryc. 7-8). Te ostatnie naprzemiennie z rozwiniętymi kompozycjami roślinnymi znajdują się w polach łukowato zamkniętego wzoru arkadowego, biegnącego dookoła bransolety. Jej krawędzie zdobione są dodatkowo wąskimi paskami nakładanego złota oraz wybijanymi od środka kuleczkami imitującymi granulację. Kołty, także zdobione techniką niello, noszą motywy geometryczno-roślinne (ryc. 9). Jeden z wymienionych pierścieni posiada tarczkę z wyobrażeniem ptaka, drugi szklane oczko. Obydwie zausznice mają po trzy sześcienne paciory umocowane na kabłąku owijanym dodatkowo nitką filigranową (ryc. 10). 15

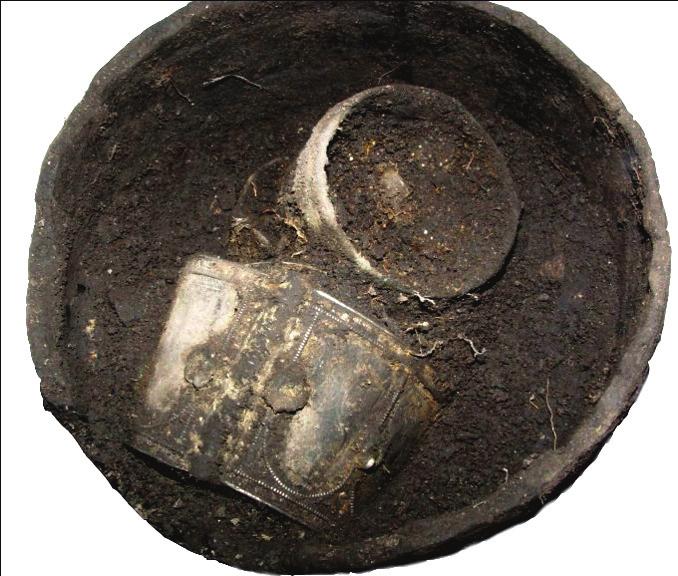

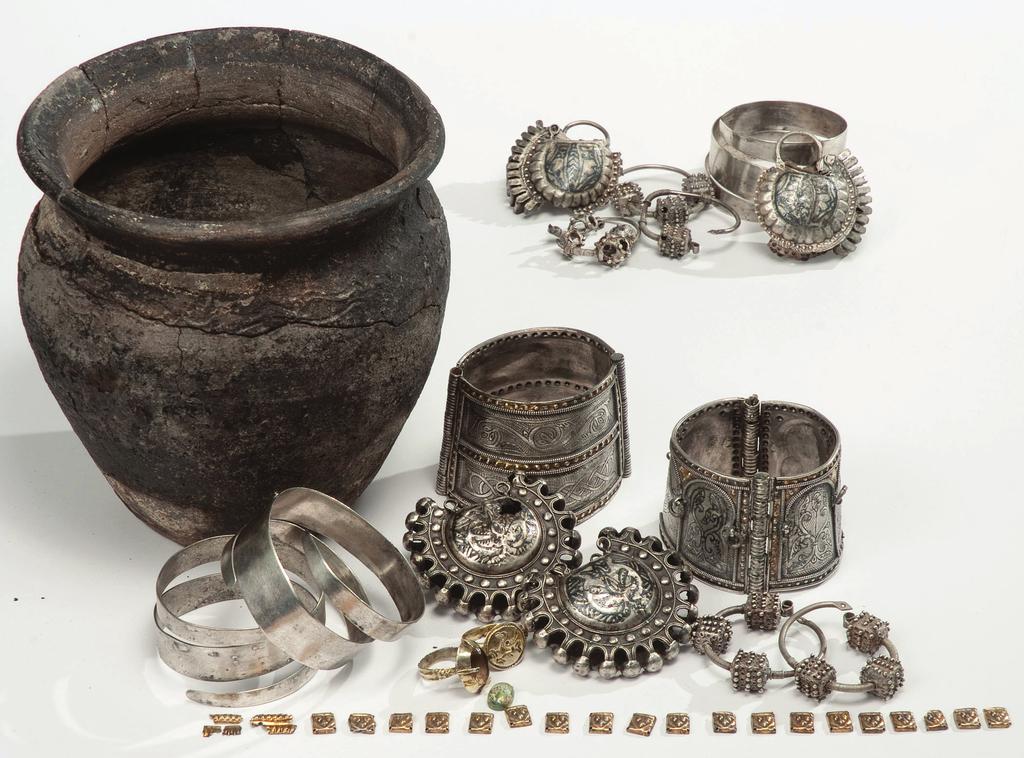

3 EJMT 3(8) 2015 Najnowsze technologie medyczne 1. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Dwa skarby b iżuterii średniowiecznej znalezione w kwietniu 2011 roku (fot. K. Wasilczyk). 2. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Zdjęcie przed eksploracją zawartości garnka (fot. M. Piotrowski). 16

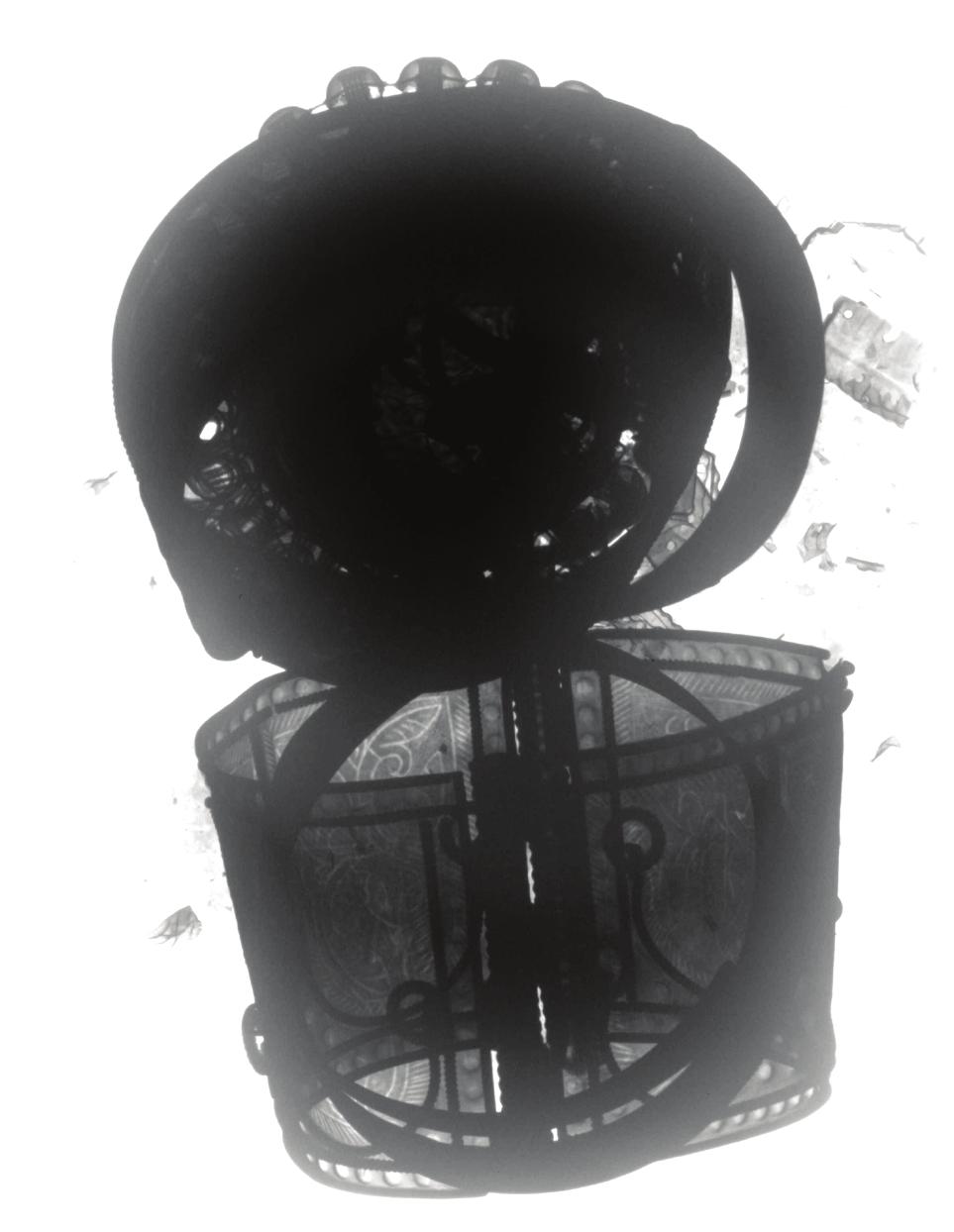

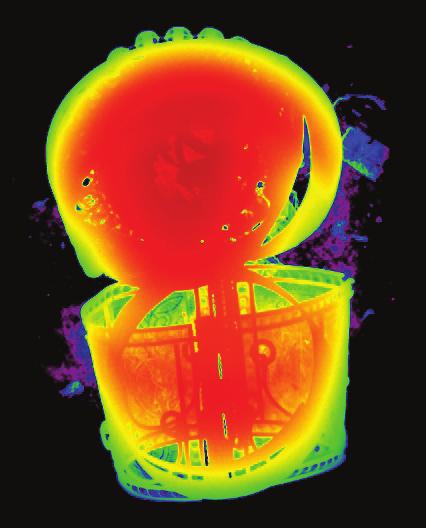

4 EJMT 3(8) 2015 Najnowsze technologie medyczne Zdjęcie rentgenowskie skarbu ukrytego w garnku, znalezionego w Czermnie w 2011 roku. Rzut z góry. Zdjęcie rentgenowskie skarbu ukrytego w garnku, znalezionego w Czermnie w 2011 roku. Rzut z góry. 5. Zdjęcie rentgenowskie skarbu ukrytego w garnku, znalezionego w Czermnie w 2011 roku. Zbliżenie na rzut z góry. 17

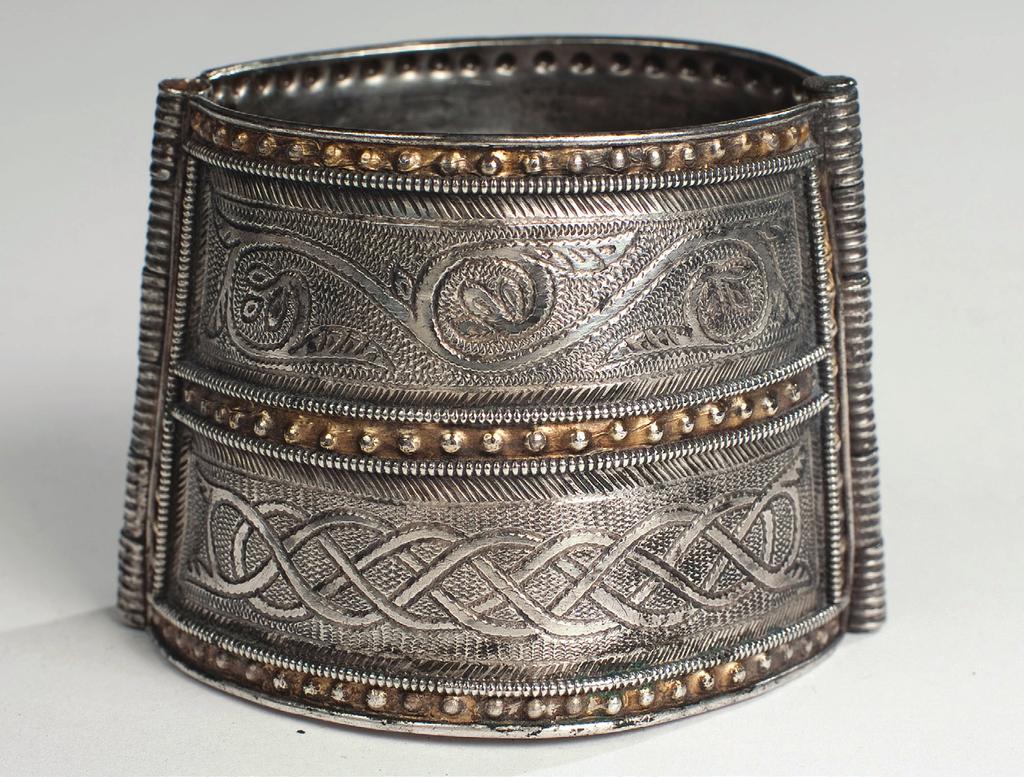

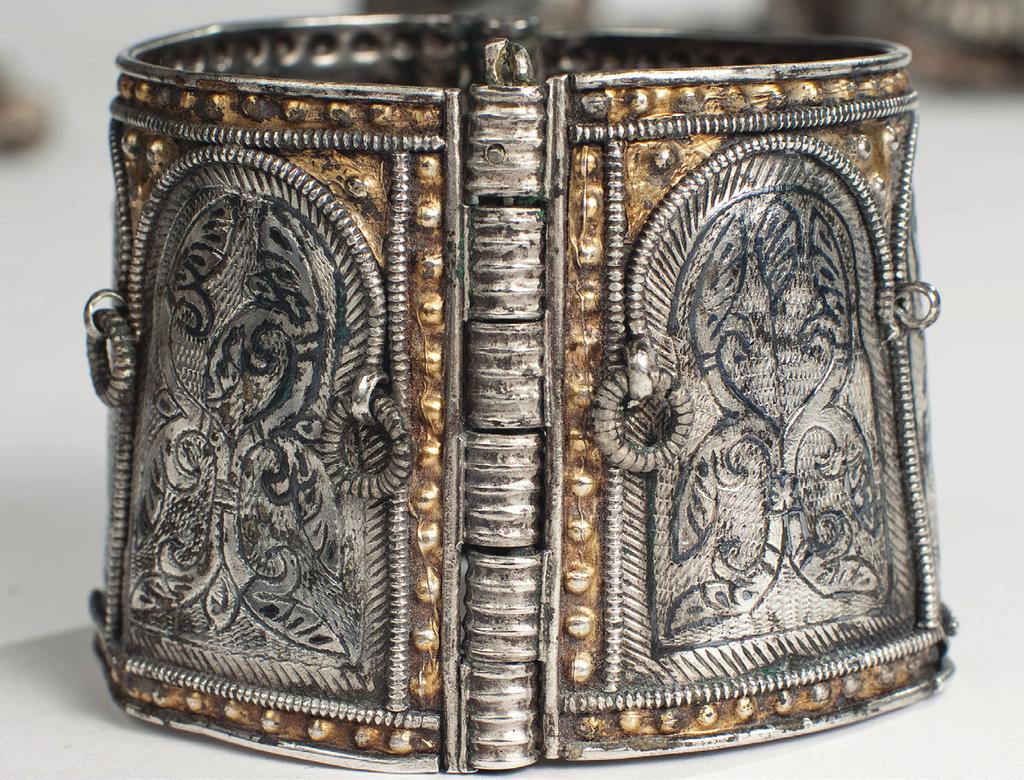

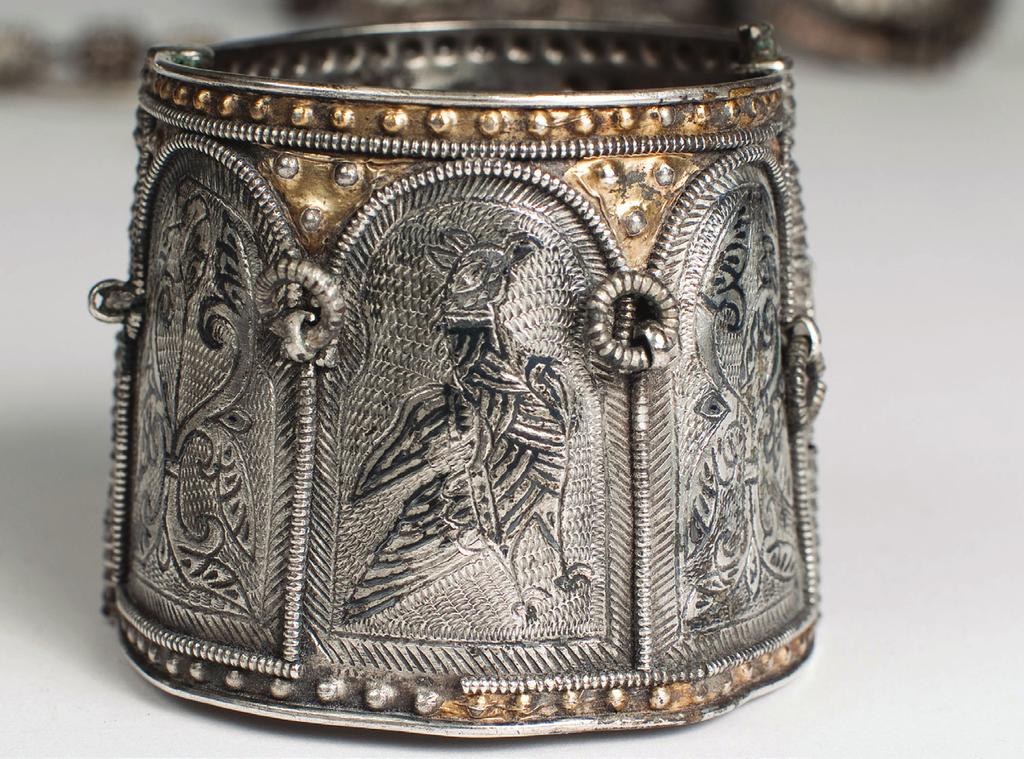

5 EJMT 3(8) 2015 Najnowsze technologie medyczne 6. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Srebrna, złocona bransoleta mankietowa zdobiona grawerowanym ornamentem geometryczno-roślinnym (fot. K. Wasilczyk). 7. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Srebrna, złocona bransoleta mankietowata zdobiona w technice niello. Widoczne przedstawienie ptaka (fot. K. Wasilczyk). 8. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Srebrna, złocona bransoleta mankietowata zdobiona w technice niello (fot. K. Wasilczyk). 18

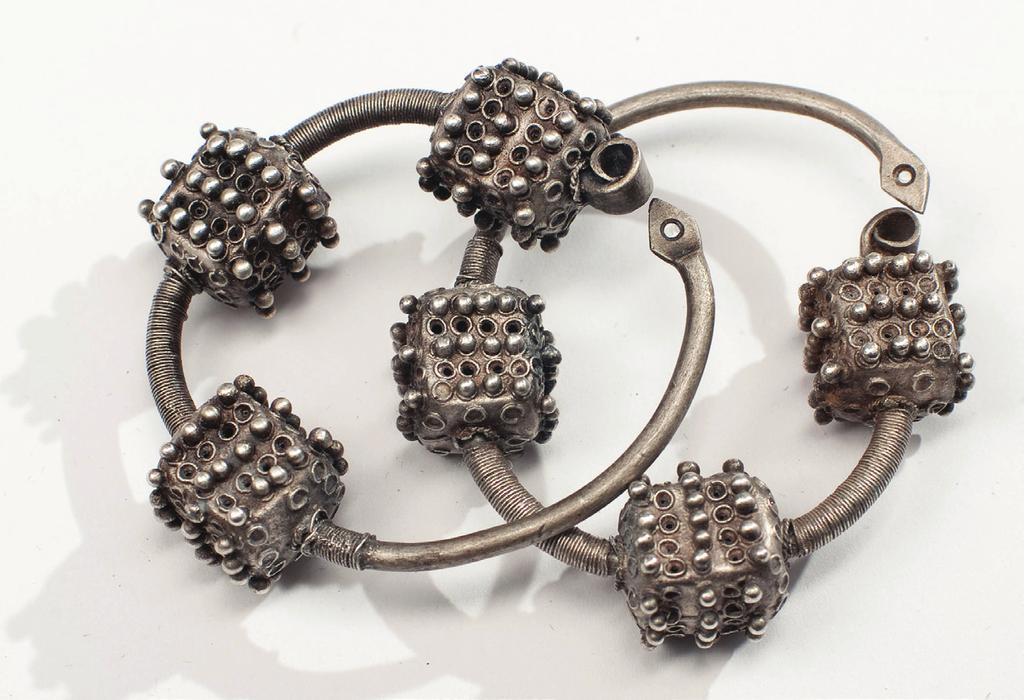

6 EJMT 3(8) 2015 Najnowsze technologie medyczne 9. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Srebrne kołty zdobione techniką niello (fot. K. Wasilczyk). 10. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Dwie srebrne zausznice z sześciennymi paciorami i filigranem na kabłąku (fot. K. Wasilczyk). Skarb bardzo podobny pod względem składu oraz stylistyki ozdób do tego zdeponowanego w Czermnie w naczyniu ceramicznym został odkryty w 1974 r. podczas prac ziemnych w miejscu dawnego grodu w miasteczku Sokal na Ukrainie, w obwodzie lwowskim. Sokal znajduje się zaledwie 30 km w linii prostej od Czermna. W skład znalezionego tam skarbu wchodziła bransoleta mankietowata z ornamentem roślinnym oraz przedstawieniami ptaków w arkadach, zausznice z sześciennymi paciorami oraz zausznice z paciorami kulistymi. Kabłąki obydwu typów zausznic zdobione były dodatkowo nitką filigranową. Wiadomo, że skarb z Sokala zdeponowany był pierwotnie w naczyniu ceramicznym, które rozpadło się w trakcie wyjmowania, i zawierał także zaginione dziś dwa pierścienie [2]. Bogactwo, stylistyka, różnorodność oraz zestaw ozdób w czermieńskim depozycie sugeruje związek z IV grupą chronologiczną skarbów na Rusi, wydzieloną przez Galię F. Korzuchinę [3]. Szczególną uwagę zwracają kołty zdobione techniką niello. Należą do najbardziej reprezentacyjnych ozdób Rusi Kijowskiej. Były one ozdobami zawierający mi pierwotnie, jak się przypuszcza, pakuły nasączane wonnościami, które zamoco wane na opasce zdobiącej czoło zwisały na wysokości policzków. Do szczególnie pięknych i interesujących ozdób należą także bransolety mankietowate znalezione w Czermnie, posiadające liczne analogie na terenie dawnej Rusi [4]. Warto wskazać na kilka analogii z charakterystycznym motywem arkadowym, zdobionych przedstawieniami ptaków oraz motywami roślinno-geometrycznymi w technice niello. Badacze 19

7 EJMT 3(8) 2015 Najnowsze technologie medyczne wschodni grupują ten typ bransolet w tradycję określaną tzw. szkołą halicką. Egzemplarze tego typu znane są m.in. z miejscowości Molotiv, Viktoriv oraz wspomnianego Sokala na Ukrainie, poza tym z miejscowości Kaunas-Šančaj na Litwie oraz z Voineşti na terenie Mołdawii [5]. Pierścień ze skarbu znalezionego w Czermnie, noszący na tarczce przedstawienie ptaka, znajduje wiele analogii na Rusi. Na tym terenie spotykane są także egzemplarze z napisem na otoku tarczki lub imitacją napisu. Uważa się je za sygnety pieczętne i datuje na okres od drugiej połowy XII do XIV wieku [6]. Trudno natrafić na analogie do niezdobionych bransolet spiralnych wykonanych z odcinków blachy o zwężających się końcach. Zwijane bransolety często spotykane są w Skandynawii i wśród Bałtów, są to jednak formy masywniejsze, zdobione i często skręcane. W tym kontekście należy wskazać na dwa skarby odnoszone przez G.F. Korzuchinę do IV grupy chronologicznej, znane z miejscowości Miropol na Ukrainie, a także z Kijowa [7]. Zwijane, niezdobione bransolety wchodziły także w skład skarbu z miejscowości Voineşti w Mołdawii [8] oraz z miejscowości Demidiv na Ukrainie [9]. W zasadzie przyjmuje się, że skarby IV grupy G.F. Korzuchiny ukrywane były w związku z zagrożeniem mongolskim. Należy jednak zauważyć, że datowanie właśnie tej grupy skarbów ze względu na znacznie rzadsze niż we wcześniejszym okresie występowanie w nich monet jest bardzo utrudnione i może być obarczone niemałym błędem. Najazd Tatarów na Ruś, ukoronowany zdobyciem Kijowa przez oddziały Batu-chana 6 grudnia 1240 roku, miał przełomowe znaczenie dla dziejów Europy Wschodniej. Trudno dyskutować z tym faktem. Wydarzenia te nie doprowadziły jednak do zaniku wczesnośredniowiecznej kultury staroruskiej. Rozwijała się ona nadal, zwłaszcza na obszarach północnych, niedotkniętych inwazją mongolską. Ślady kontynuacji dawnych tradycji można zaobserwować także na innych terenach Rusi. Z tych właśnie powodów zamykanie okresu deponowania skarbów omawianej grupy w latach 40. XIII stulecia wydaje się nieco ryzykowne [10]. Wydatowanie skarbów znalezionych w Czermnie nie jest zadaniem łatwym. Wydaje się przy tym, że obydwa depozyty (ten w naczyniu i bez niego) ze względu na podobieństwo zabytków pochodzą z tego samego okresu [11]. Skarby IV grupy Korzuchiny datuje się na okres między końcem XII wieku a rokiem Analogiczny do czermieńskiego depozyt z Sokala, bliski mu nie tylko pod względem formalnym, ale także geograficznym, pochodzi z warstwy kulturowej wydatowanej na XII-XIII stulecie. Niektóre z bransolet mankietowatych zbliżonych wyglądem do egzemplarza zdobionego w technice niello z Czermna wystąpiły w skarbach z monetami. W miejscowości Molotiv wraz z tego typu bransoletą znaleziono 65 czeskich monet Wacława II ( ) i Jana I Luksemburskiego ( ). W skarbie ze wspomnianej już miejscowości Šančaj prócz bransolety mankietowatej odkryto 87 litewskich monet wybitych po 1387 roku. Z kolei w Voineşti tego typu bransoleta wchodziła do grupy znalezisk powiązanych z okresem pomongolskim. Na podstawie przytoczonych danych funkcjonowanie warsztatów złotniczych tak zwanej szkoły halickiej datuje się dość szeroko. Prawdopodobnie wypracowały one swój styl i rozpoczęły działalność jeszcze przed falą najazdów mongolskich (na przykład Sokal), ale zapewne istniały nadal po tym okresie, w XIII-XIV stuleciu [12]. Biżuterię ze skarbów znalezionych w Czermnie poddano badaniom laboratoryjnym w Akademii Górniczo-Hutniczej w Krakowie, które obejmowały: obserwację makro- i mikroskopową (ryc ), analizy składu chemicznego (XRF), analizy składu i struktury przy udziale mikroskopu skaningowego (SEM EDS), badania defektoskopowe (RTG, tomografia). Badania wykonywano na różnych etapach konserwacji. Oddzielną grupę analiz wykonała także Elżbieta Nosek zajmująca się konserwowaniem oraz częściową rekonstrukcją elementów skarbów. Ozdoby z Czermna wykonano przeważnie ze srebra wysokiej próby i złota. Srebro posiada dobre właściwości technologiczne, odporność na korozję oraz wysokie właściwości estetyczne. Na podstawie analiz chemicznych potrafimy już dziś powiedzieć, że umie jętności rzemieślników, którzy wytworzyli biżuterię znalezioną w Czermnie, były bardzo wysokie, chociaż zróżnicowane. Poszczególne wyroby lub ich grupy pochodziły zapewne z różnych warsztatów i były precyzyjnie zaprojekto wane, o czym świadczy m.in. różny skład chemiczny detali w zależności od 20

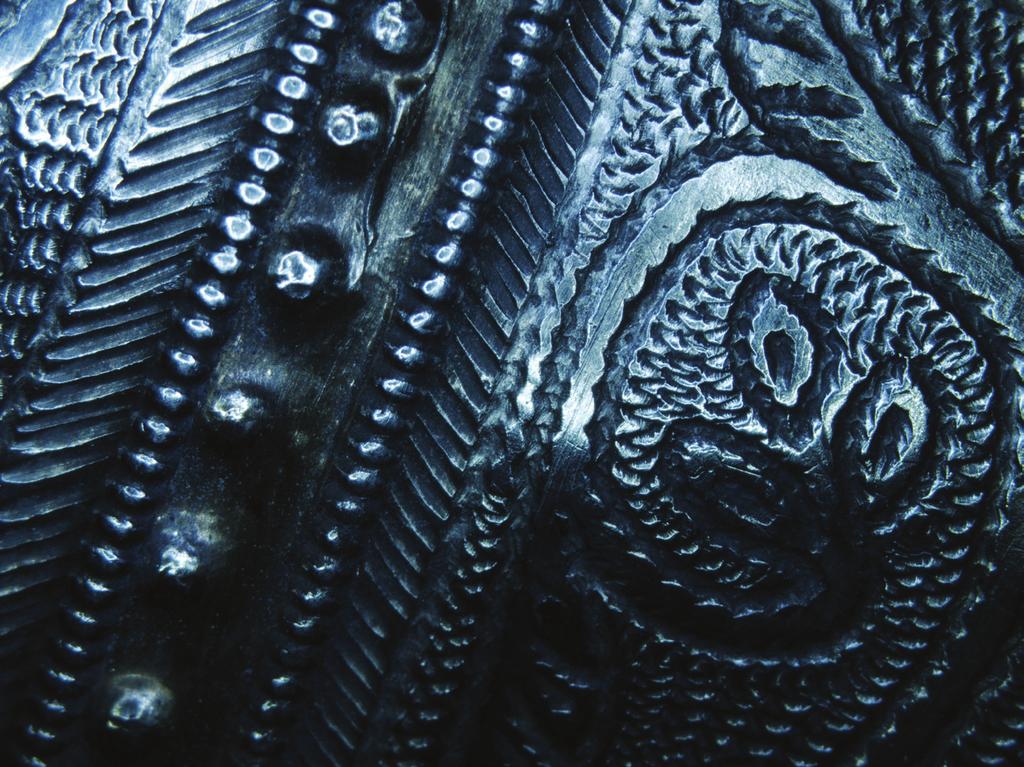

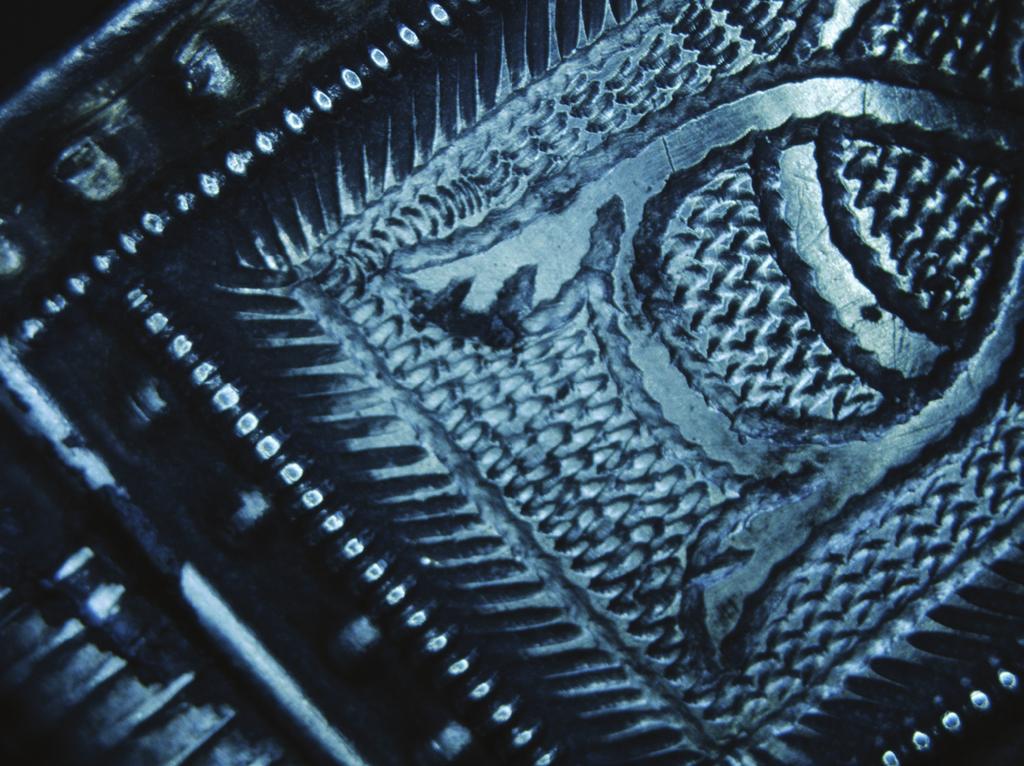

8 EJMT 3(8) 2015 Najnowsze technologie medyczne 11. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Zdjęcie mikroskopowe srebrnej, złoconej bransolety mankietowej zdobionej grawerowanym ornamentem geometryczno-roślinnym (fot. P. Jurecki). 12. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Zdjęcie mikroskopowe srebrnej, złoconej bransolety mankietowej zdobionej grawerowanym ornamentem geometryczno-roślinnym (fot. P. Jurecki). 13. Czermno, pow. tomaszowski. Grodzisko (stanowisko 1). Skarb ukryty w naczyniu ceramicznym, znaleziony w kwietniu 2011 roku. Zdjęcie mikroskopowe szklanego oczka pierścionka (fot. P. Jurecki). 21

9 EJMT 3(8) 2015 Najnowsze technologie medyczne tego, czy stanowiły one dekorację, czy tylko ele ment konstrukcyjny [13]. Na przykład niektóre zausznice posiadały ozdobne paciory wykonane ze srebra wysokiej próby, a blaszki konstrukcyjne ze znacznie gorszego stopu. Wśród technik złotniczych, które udało się zidentyfikować na biżuterii z Czermna, wymienić można kucie, odlewanie, drutownictwo, wytłaczanie, wybijanie, rytowanie, filigran, granulację, kameryzację, złocenie, fakturowanie i niello. Zdjęcia rentgenowskie oraz obserwacje w trakcie opróżniania garnka w laboratorium wykazały, że najpierw zdeponowano bransoletę mankietowatą zdobioną grawerowaniem geometryczno-roślinnym, w której zalegały dwa pierścienie. Nad nią znajdował się jeden z kołtów. Nad tymi ozdobami położono bransoletę mankietowatą z ornamentacją arkadową, w której wnętrzu umieszczono jedną z bransolet zwiniętych spiralnie. Obok zaś, na tym samym poziomie (w stropowej części garnka) zdeponowano drugą spiralnie zwiniętą bransoletkę, pod którą znajdował się drugi z kołtów. Do środka tej bransolety włożone zostały zausznice z sześciennymi paciorami. Na końcu, w puste przestrzenie między poszczególnymi ozdobami wrzucona została tkana dekoracja głowy z ponaszywanymi blaszkami i szklanymi paciorkami. Te pierwotnie naszyte elementy znajdowały się w różnych częściach wypełniska garnka, od dna po wylew. Możliwość doraźnego skorzystania z aparatury rentgenowskiej wpłynęła na uzyskanie konkretnej wiedzy na temat dawnej średniowiecznej przeszłości. Możliwe stało się jej zadokumentowanie. Piśmiennictwo 1. Piotrowski M., Wołoszyn M. Skarby biżuterii z Czermna konteksty. Zamojski Kwartalnik Kulturalny 2012; 110(1): 51-55; Piotrowski M., Wołoszyn M. Dwa skarby biżuterii wczesnośredniowiecznej z Czermna, woj. lubelskie. W: U. Kurzątkowska, A. Zakościelna, J. Libera (red.): Badania archeologiczne w Polsce środkowowschodniej, zachodniej Białorusi i Ukrainie w 2011 roku. Streszczenia referatów XXVIII konferencji sprawozdawczej. Wyd. Instytut Archeologii UMCS, Muzeum Lubelskie: Lublin 2012, s. 38; Piotrowski M., WołoszynM. Czermno (Czerwień) Badania w latach /Czermno (Červen ) Forschungen in den Jahren /Czermno (Červen ) le ricerche negli anni / Чермно (Червень): дослідження рокіb. W: J. Bagińska, M. Piotrowski, M. Wołoszyn (red.): Czermno gród między Wschodem a Zachodem. Katalog wystawy/červen eine Burg zwischen Ost und West. Ausstellungskatalog/ Červen un castrum tra Oriente e Occidente. Catalogo della mostra/червень - град між Сходом і Заходом. Каталог виставки. Wyd. Muzeum Regionalne im. dr. Janusza Petera w Tomaszowie Lubelskim, Instytut Archeologii UMCS, Instytut Archeologii UR, Geisteswissenschaftliches Zentrum Geschichte und Kultur Ostmitteleuropas, Miasto Tyszowce: Tomaszów Lubelski-Leipzig- -Lublin-Rzeszów 2012, s ; Piotrowski M., Wołoszyn M. Czermno/Cherven archaeological investigation of an early Rus medieval town in Eastern Poland in A preliminary report. W: M. Salamon, M. Wołoszyn, A. Musin, P. Špehar, M. Hardt, M.P. Kruk, A. Sulikowska-Gąska (red.): Rome, Constantinople and Newly-Converted Europe. Archaeological and Historical Evidence. U źródeł Europy Środkowo-Wschodniej/Frühzeit Ostmitteleuropas 1,2. Wyd. Geisteswissenschaftliches Zentrum Geschichte und Kultur Ostmitteleuropas, Instytut Archeologii UR, Instytut Archeologii i Etnologii PAN: Kraków- -Leipzig-Rzeszów-Warszawa, vol. II, s ; Piotrowski M., Wołoszyn M. Czermno/Czerwień badania archeologiczne staroruskiego kompleksu grodowo-osadniczego we wschodniej Polsce, w latach W: A. Zakościelna, J. Libera (red.): s ; Piotrowska P., Piotrowski M., Wołoszyn M., Grochecki K. Skarby kobiecej biżuterii średniowiecznej z Czermna w powiecie tomaszowskim. Rocznik Tomaszowski 2013; 1(2): Петегирич В. Дві рідкісні знахідки княжої доби із Сокаля на Львівщини. Науковí студїї. Історикокраезнавчий музей м. Винники 2010; 4: Корзухина Г.Ф. Русские клады IX-XIII веков. Wyd. Академия Наук СССР: Москва-Ленинград 1954, s , Корзухина Г.Ф. Русские клады IX-XIII веков. Wyd. Академия Наук СССР: Москва-Ленинград 1954, tab. XXXV:1, XXXVII:10, XLII:4; Рябцева С.С. 22

10 EJMT 3(8) 2015 Najnowsze technologie medyczne Древнерусский ювелирный убор: основные тенденции формирования, Wyd. Нестор- История: Санкт-Петербург 2005, s Петегирич В. Дві рідкісні знахідки княжої доби із Сокаля на Львівщини. Науковí студїї. Історикокраезнавчий музей м. Винники 2010; 4: Зарубій Е. Персні княжої доби Львівського історичного музею, Науковí студїї. Історикокраезнавчий музей м. Винники 2012; 5: Корзухина Г.Ф. Русские клады IX-XIII веков. Wyd. Академия Наук СССР: Москва-Ленинград 1954, s. 109, nr 71, 134, nr 137, ryc D.Gh. Teodor. Obiectele de podoabă din tezaurul feudal timpuriu descoperit la Oţeleni (raionul Huşi, reg. Iaşi). Arheologia Moldovei 1964; 2-3: 246, ryc Зарубій Е. Золотi та срiбнi прикраси княжої доби в колекції Львівського истричного музею. Wyd. Львівський історичний музей: Львів.2009, nr Piotrowska P., Piotrowski M., Wołoszyn M., Grochecki K. Skarby kobiecej biżuterii średniowiecznej z Czermna w powiecie tomaszowskim. Rocznik Tomaszowski 2013; 1(2): 17 tam dalsza literatura. 11. Piotrowska P., Piotrowski M., Wołoszyn M., Grochecki K. Skarby kobiecej biżuterii średniowiecznej z Czermna w powiecie tomaszowskim. Rocznik Tomaszowski 2013; 1(2): 17 tam dalsza literatura. 12. Петегирич В. Дві рідкісні знахідки княжої доби із Сокаля на Львівщини. Науковí студїї. Історикокраезнавчий музей м. Винники 2010; 4: Piotrowska P., Piotrowski M., Wołoszyn M., Grochecki K. Skarby kobiecej biżuterii średniowiecznej z Czermna w powiecie tomaszowskim. Rocznik Tomaszowski 2013; 1(2): 10, 18 tam dalsza literatura. 23
