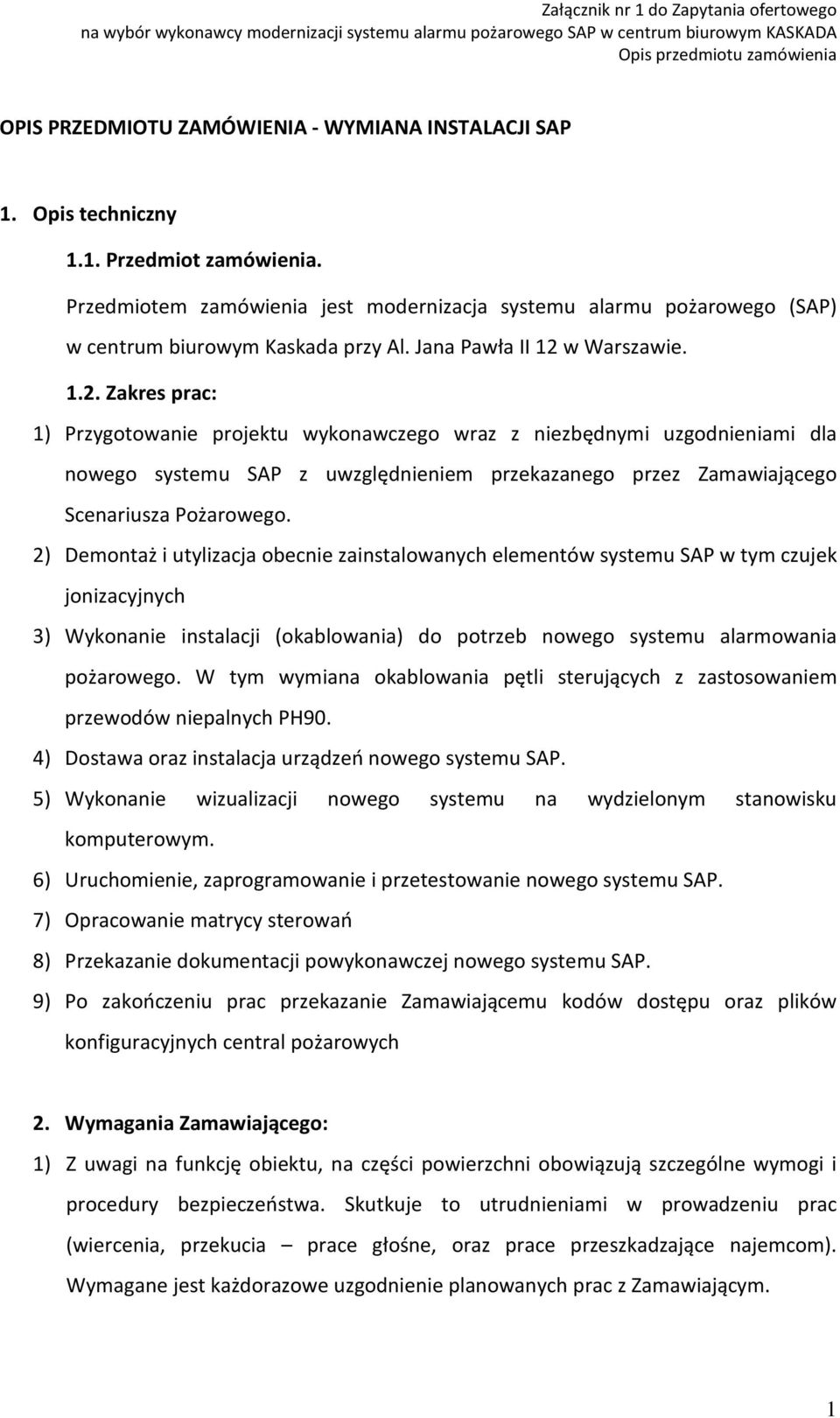

1 OPIS PRZEDMIOTU ZAMÓWIENIA - WYMIANA INSTALACJI SAP 1. Opis techniczny 1.1. Przedmiot zamówienia. Przedmiotem zamówienia jest modernizacja systemu alarmu pożarowego (SAP) w centrum biurowym Kaskada przy Al. Jana Pawła II 12 w Warszawie Zakres prac: 1) Przygotowanie projektu wykonawczego wraz z niezbędnymi uzgodnieniami dla nowego systemu SAP z uwzględnieniem przekazanego przez Zamawiającego Scenariusza Pożarowego. 2) Demontaż i utylizacja obecnie zainstalowanych elementów systemu SAP w tym czujek jonizacyjnych 3) Wykonanie instalacji (okablowania) do potrzeb nowego systemu alarmowania pożarowego. W tym wymiana okablowania pętli sterujących z zastosowaniem przewodów niepalnych PH90. 4) Dostawa oraz instalacja urządzeń nowego systemu SAP. 5) Wykonanie wizualizacji nowego systemu na wydzielonym stanowisku komputerowym. 6) Uruchomienie, zaprogramowanie i przetestowanie nowego systemu SAP. 7) Opracowanie matrycy sterowań 8) Przekazanie dokumentacji powykonawczej nowego systemu SAP. 9) Po zakończeniu prac przekazanie Zamawiającemu kodów dostępu oraz plików konfiguracyjnych central pożarowych 2. Wymagania Zamawiającego: 1) Z uwagi na funkcję obiektu, na części powierzchni obowiązują szczególne wymogi i procedury bezpieczeństwa. Skutkuje to utrudnieniami w prowadzeniu prac (wiercenia, przekucia prace głośne, oraz prace przeszkadzające najemcom). Wymagane jest każdorazowe uzgodnienie planowanych prac z Zamawiającym. 1

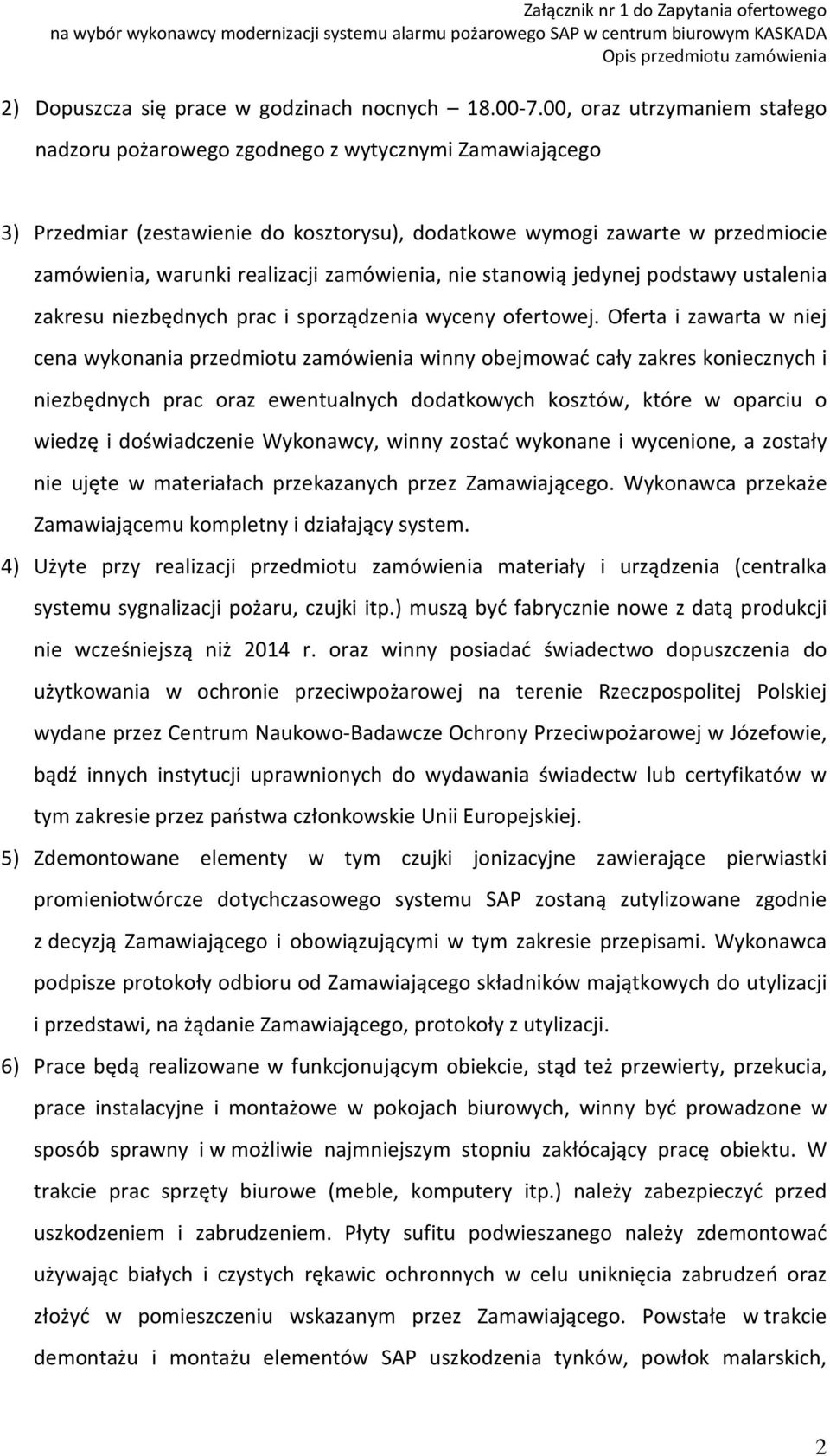

2 2) Dopuszcza się prace w godzinach nocnych , oraz utrzymaniem stałego nadzoru pożarowego zgodnego z wytycznymi Zamawiającego 3) Przedmiar (zestawienie do kosztorysu), dodatkowe wymogi zawarte w przedmiocie zamówienia, warunki realizacji zamówienia, nie stanowią jedynej podstawy ustalenia zakresu niezbędnych prac i sporządzenia wyceny ofertowej. Oferta i zawarta w niej cena wykonania przedmiotu zamówienia winny obejmować cały zakres koniecznych i niezbędnych prac oraz ewentualnych dodatkowych kosztów, które w oparciu o wiedzę i doświadczenie Wykonawcy, winny zostać wykonane i wycenione, a zostały nie ujęte w materiałach przekazanych przez Zamawiającego. Wykonawca przekaże Zamawiającemu kompletny i działający system. 4) Użyte przy realizacji przedmiotu zamówienia materiały i urządzenia (centralka systemu sygnalizacji pożaru, czujki itp.) muszą być fabrycznie nowe z datą produkcji nie wcześniejszą niż 2014 r. oraz winny posiadać świadectwo dopuszczenia do użytkowania w ochronie przeciwpożarowej na terenie Rzeczpospolitej Polskiej wydane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie, bądź innych instytucji uprawnionych do wydawania świadectw lub certyfikatów w tym zakresie przez państwa członkowskie Unii Europejskiej. 5) Zdemontowane elementy w tym czujki jonizacyjne zawierające pierwiastki promieniotwórcze dotychczasowego systemu SAP zostaną zutylizowane zgodnie z decyzją Zamawiającego i obowiązującymi w tym zakresie przepisami. Wykonawca podpisze protokoły odbioru od Zamawiającego składników majątkowych do utylizacji i przedstawi, na żądanie Zamawiającego, protokoły z utylizacji. 6) Prace będą realizowane w funkcjonującym obiekcie, stąd też przewierty, przekucia, prace instalacyjne i montażowe w pokojach biurowych, winny być prowadzone w sposób sprawny i w możliwie najmniejszym stopniu zakłócający pracę obiektu. W trakcie prac sprzęty biurowe (meble, komputery itp.) należy zabezpieczyć przed uszkodzeniem i zabrudzeniem. Płyty sufitu podwieszanego należy zdemontować używając białych i czystych rękawic ochronnych w celu uniknięcia zabrudzeń oraz złożyć w pomieszczeniu wskazanym przez Zamawiającego. Powstałe w trakcie demontażu i montażu elementów SAP uszkodzenia tynków, powłok malarskich, 2

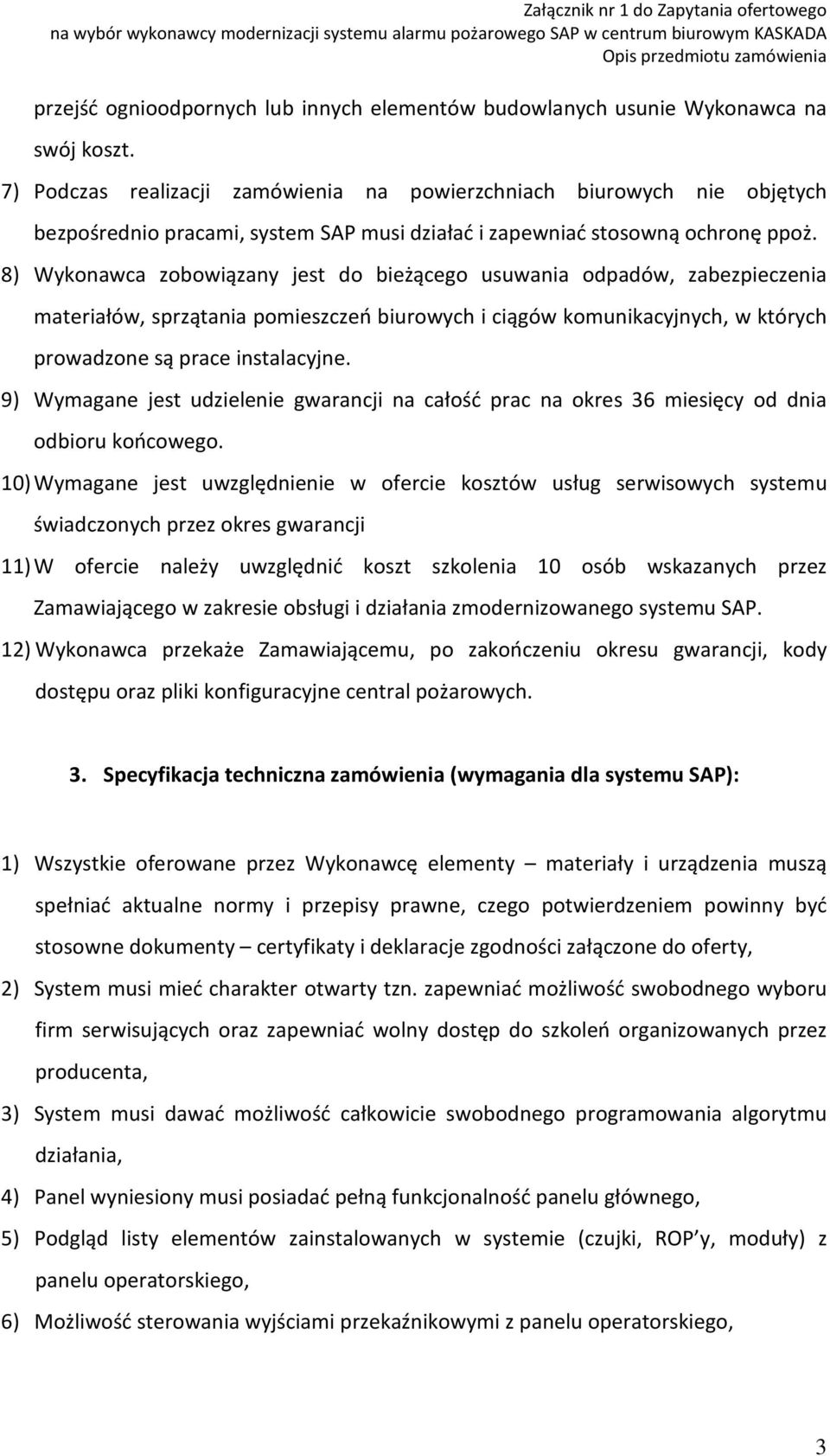

3 przejść ognioodpornych lub innych elementów budowlanych usunie Wykonawca na swój koszt. 7) Podczas realizacji zamówienia na powierzchniach biurowych nie objętych bezpośrednio pracami, system SAP musi działać i zapewniać stosowną ochronę ppoż. 8) Wykonawca zobowiązany jest do bieżącego usuwania odpadów, zabezpieczenia materiałów, sprzątania pomieszczeń biurowych i ciągów komunikacyjnych, w których prowadzone są prace instalacyjne. 9) Wymagane jest udzielenie gwarancji na całość prac na okres 36 miesięcy od dnia odbioru końcowego. 10) Wymagane jest uwzględnienie w ofercie kosztów usług serwisowych systemu świadczonych przez okres gwarancji 11) W ofercie należy uwzględnić koszt szkolenia 10 osób wskazanych przez Zamawiającego w zakresie obsługi i działania zmodernizowanego systemu SAP. 12) Wykonawca przekaże Zamawiającemu, po zakończeniu okresu gwarancji, kody dostępu oraz pliki konfiguracyjne central pożarowych. 3. Specyfikacja techniczna zamówienia (wymagania dla systemu SAP): 1) Wszystkie oferowane przez Wykonawcę elementy materiały i urządzenia muszą spełniać aktualne normy i przepisy prawne, czego potwierdzeniem powinny być stosowne dokumenty certyfikaty i deklaracje zgodności załączone do oferty, 2) System musi mieć charakter otwarty tzn. zapewniać możliwość swobodnego wyboru firm serwisujących oraz zapewniać wolny dostęp do szkoleń organizowanych przez producenta, 3) System musi dawać możliwość całkowicie swobodnego programowania algorytmu działania, 4) Panel wyniesiony musi posiadać pełną funkcjonalność panelu głównego, 5) Podgląd listy elementów zainstalowanych w systemie (czujki, ROP y, moduły) z panelu operatorskiego, 6) Możliwość sterowania wyjściami przekaźnikowymi z panelu operatorskiego, 3

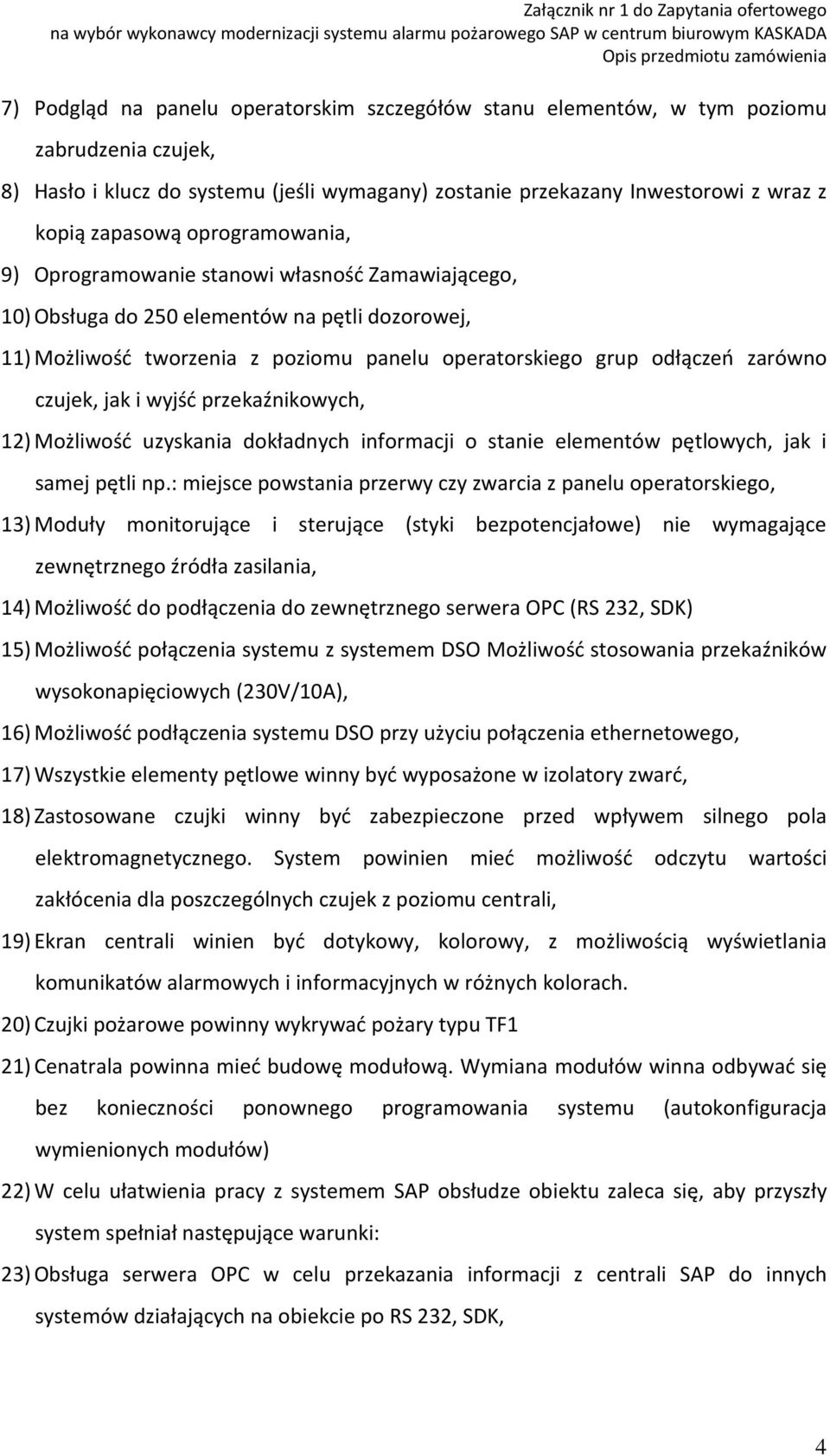

4 7) Podgląd na panelu operatorskim szczegółów stanu elementów, w tym poziomu zabrudzenia czujek, 8) Hasło i klucz do systemu (jeśli wymagany) zostanie przekazany Inwestorowi z wraz z kopią zapasową oprogramowania, 9) Oprogramowanie stanowi własność Zamawiającego, 10) Obsługa do 250 elementów na pętli dozorowej, 11) Możliwość tworzenia z poziomu panelu operatorskiego grup odłączeń zarówno czujek, jak i wyjść przekaźnikowych, 12) Możliwość uzyskania dokładnych informacji o stanie elementów pętlowych, jak i samej pętli np.: miejsce powstania przerwy czy zwarcia z panelu operatorskiego, 13) Moduły monitorujące i sterujące (styki bezpotencjałowe) nie wymagające zewnętrznego źródła zasilania, 14) Możliwość do podłączenia do zewnętrznego serwera OPC (RS 232, SDK) 15) Możliwość połączenia systemu z systemem DSO Możliwość stosowania przekaźników wysokonapięciowych (230V/10A), 16) Możliwość podłączenia systemu DSO przy użyciu połączenia ethernetowego, 17) Wszystkie elementy pętlowe winny być wyposażone w izolatory zwarć, 18) Zastosowane czujki winny być zabezpieczone przed wpływem silnego pola elektromagnetycznego. System powinien mieć możliwość odczytu wartości zakłócenia dla poszczególnych czujek z poziomu centrali, 19) Ekran centrali winien być dotykowy, kolorowy, z możliwością wyświetlania komunikatów alarmowych i informacyjnych w różnych kolorach. 20) Czujki pożarowe powinny wykrywać pożary typu TF1 21) Cenatrala powinna mieć budowę modułową. Wymiana modułów winna odbywać się bez konieczności ponownego programowania systemu (autokonfiguracja wymienionych modułów) 22) W celu ułatwienia pracy z systemem SAP obsłudze obiektu zaleca się, aby przyszły system spełniał następujące warunki: 23) Obsługa serwera OPC w celu przekazania informacji z centrali SAP do innych systemów działających na obiekcie po RS 232, SDK, 4
