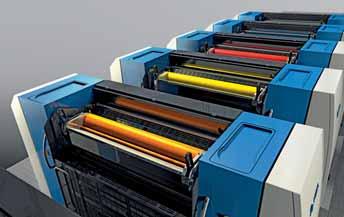

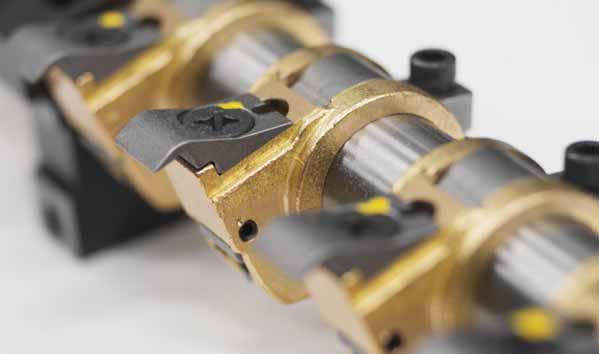

2 Highlights KBA Rapida 105 bardziej elastyczna i lepsza niż kiedykolwiek KBA Rapida 105 to średnioformatowa offsetowa maszyna arkuszowa z atrakcyjnym stosunkiem ceny do wydajności. Jej wielki sukces rynkowy opiera się na szerokim spektrum zastosowań podłoży drukowych, komforcie i łatwości obsługi, solidnej konstrukcji, różnorodnych możliwościach uszlachetniania in-line, a przede wszystkim doskonałej jakości druku. Konkurencja staje się coraz silniejsza - czasy realizacji zleceń są krótsze, a wymagania wciąż rosną dotyczy to także obsługi maszyn drukujących. Dlatego też KBA Rapida 105 została wyposażona w innowacyjną technikę-platformę maszyny KBA Rapida mistrza świata w czasach narządzania. KBA Rapida 105 bazuje na rozwiązaniach konstrukcyjnych, które wcześniej były zarezerwowane jedynie dla maszyny KBA Rapida 106. Skok technologiczny maszyny KBA Rapida 105 bez wątpienia Państwa zaskoczy. Do głównych atrybutów zaczerpniętych z serii maszyn Rapida 106 należą: nowe systemy łapek zoptymalizowany zespół farbowy ulepszone prowadzenie arkuszy technologia suszenia KBA VariDry wysoki stopień automatyzacji nowe wykładanie Różne warianty wyposażenia umożliwiają wykonanie konfiguracji z rozwiązaniami skrojonymi na miarę dla szerokiego spek- -trum zastosowań, od produkcji akcydensów, poprzez etykiety, aż po wysokojakościowe opakowania. Uszlachetnianie inline? Oczywiście: efekty wizualne i dotykowe wykonane w technologii konwencjonalnej lub UV z lakierowaniem ochronnym, pełnopowierzchniowo lub wybiórczo. 2 KBA Rapida 105 KBA Rapida 105 3

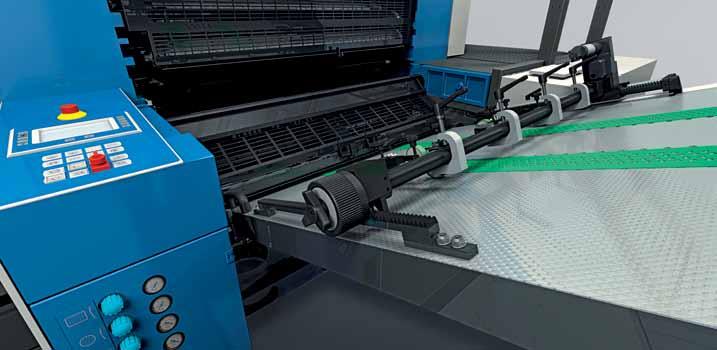

3 Samonakładak i nakładanie Samonakładak DriveTronic technologia pojedynczych napędów automatyzacja zorientowana na obsługę Wysoka wydajność rozpoczyna się już od samonakładaka. Już od wielu lat maszyna KBA Rapida 105 bazuje na nowoczesnej technologii pojedynczych napędów. Technologia DriveTronic jest jedyną dostępną na rynku. Bez względu na gramaturę podłoży drukowych samonakładak DriveTronic obchodzi się z nimi niezwykle delikatnie. W sposób ciągły, bez skoków i szarpnięć stos pewnie doprowadzany jest do maszyny. Po dokładnym wyrównaniu arkuszy przez pneumatyczną markę boczną, przejmuje je system z ramieniem wahliwym i łagodnie przyspiesza do prędkości produkcyjnej. Samonakładak DriveTronic funkcje ruchu samonakładaka są sterowane przez 4 serwomotory podnoszenie stosu w sposób ciągły, bezstopniowy, z automatycznym dopasowaniem przesuwu (papier/ karton) powietrze odelektryzowujące, rozdzielające tylną krawędź arkuszy automatyczne ustawienie formatu automatyczna regulacja bocznej krawędzi stosu funkcja szybkiego startu odczytywanie przedniej krawędzi stosu z automatyczną regulacją wysokości głowicy samonakładaka korekta skrzywienia arkuszy przy głowicy samonakładaka podczas trwania produkcji Stół spływowy stół spływowy z nierdzewnej, antystatycznej blachy strukturalnej z wielokomorowym systemem podciśnienia elektronicznie sterowane spowalnianie arkuszy dla optymalizacji prędkości ich nadejścia do marek przednich Pneumatyczna marka boczna proces dociągania arkuszy wolny od zadrapań wielokomorowy system ssący z możliwością dopasowania do różnorodnych podłoży drukowych połączenie z automatycznym ustawianiem formatu Nakładanie centralne przestawianie równoległej lub skośnej linii nakładania centralne ustawianie wysokości marek kryjących ekran dotykowy z przyciskami szybkiego wyboru dla pewnej i intuicyjnej obsługi maszyny Kontrola arkuszy ultradźwiękowa kontrola podwójnego arkusza, również dla materiałów niejednorodnych wielokrotna kontrola arkuszy optyczna kontrola arkuszy skrzywionych i marki bocznej optyczna kontrola marki przedniej z elektropneumatyczną blokadą arkuszy przelatujących mechaniczna blokada ciał obcych Non-stop dla samonakładaka urządzenie non-stop z pojedynczymi prętami dla ciągłej produkcji przy zmianie stosów możliwy wjazd i wyjazd stosu w trzech kierunkach 4 KBA Rapida 105 KBA Rapida 105 5

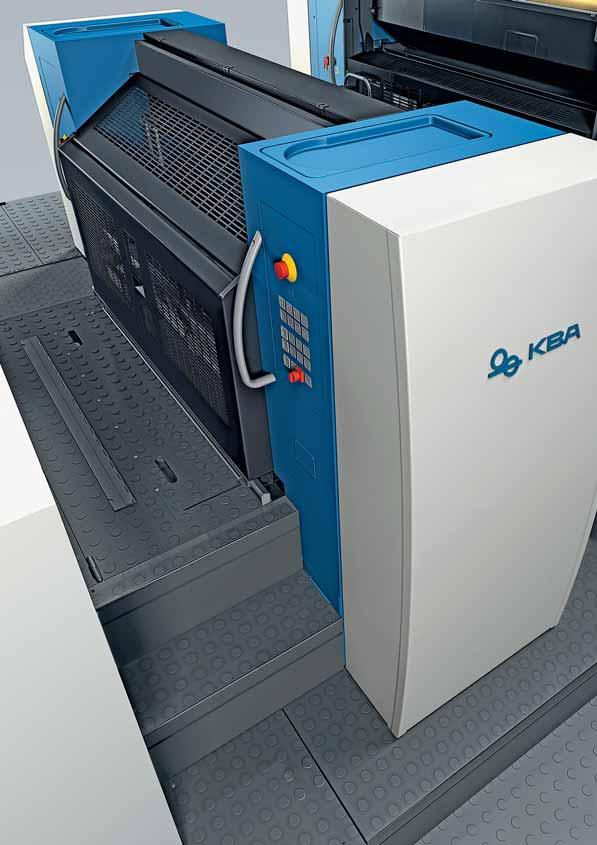

4 Zespół drukujący Stabilność druku wysoka precyzja i perfekcja w pasowaniu Z nową podbudową maszyny KBA Rapida 105 bieg arkuszy jest jeszcze bardziej łagodny. Nawet bardzo sztywne materiały są tylko nieznacznie uginane. Dzięki sprawdzonemu systemowi Venturi wszystkie podłoża drukowe - niezależnie czy grube, cienkie, jednoczy wielowarstwowe - prowadzone są bezdotykowo i bez zarysowań. Technologia napędu realizowana przy pomocy ciągu kół zębatych zapewnia spokojny bieg arkuszy i najwyższą precyzję procesu drukowania. Również w druku z odwracaniem oferowane są rozwiązania skrojone na miarę. Przestawienie trybu pracy z jedno- na dwustronny następuje przy pomocy jednego przycisku na stanowisku kierowania. O wysoką jakość druku i identyczne pasowanie obrazu wierzchniej i spodniej strony arkusza dbają specjalne płaszcze nie przyjmujące farby i zoptymalizowany system prowadzenia arkuszy. Konstrukcja: budowa agregatowa cylindry drukujące i systemy przekazujące o podwójnym obwodzie do spokojnego biegu różnorodnych podłoży drukowych ustawienie cylindrów na godzinę 7 wysoka odporność na skręcanie i stabilność poprzez skrzynkę z jednego odlewu ciąg kół zębatych dla spokojnego biegu i wysokiej precyzji płaszcze cylindrów z powłoką odporną na korozję precyzyjne odtaczanie cylindrów formowych i gumowych dzięki pierścieniom przeciwmurzeniowym i bezluzowemu ułożyskowaniu centralne smarowanie Prowadzenie arkuszy delikatne i wspierane powietrzem prowadzenie arkuszy poprzez urządzenia nadmuchowe i blachy Venturi automatyczne ustawianie grubości podłoży drukowych pneumatyczne do- i odstawianie docisku Uniwersalny system łapek nie wymagający dopasowania przy zmianach grubości podłoża drukowego wysoko uszlachetnione progi łapek i strukturyzowane nakładki dla uzyskania wysokiej siły trzymania nakładki i progi łapek wymieniane pojedynczo wzmocniona średnica wału z łapkami Ustawienie pasowania ustawienie pasowania poprzez register osiowy, obwodowy i diagonalny register diagonalny realizowany poprzez skośne przestawienie bębna przekazującego ErgoTronic ACR dla automatycznej i dokładnej korekty oraz kontroli pasowania Odwracanie arkuszy: sprawdzony trójbębnowy system odwracania dla dokładnego pasowania po odwróceniu specjalny system łapek na bębnie odwracającym dla szerokiego spektrum podłoży drukowych w pełni automatyczny system zmiany trybu pracy z jedno na dwustronny, wynoszący ok. 2 min Prowadzenie arkuszy po odwróceniu płaszcze KBA na cylindrach dociskowych powłoka Anti-Marking-Coat na bębnach przekazujących wspierane powietrzem, delikatne prowadzenie arkuszy poprzez urządzenia nadmuchowe i blachy prowadzące Venturi pod bębnem przekazującym ssawki obrotowe na bębnie magazynującym do przytrzymywania tylnej krawędzi arkusza nadmuchy z możliwością ustawienia i zapisu na stanowisku kierowania do użycia przy powtórnych zleceniach system video do kontroli przebiegu arkusza pod bębnem odwracającym i na wejściu arkuszy na wykładanie optyczna kontrola brakującego arkusza Dostępne konfiguracje z odwracaniem arkuszy: Rapida SW4 Rapida SW5 6 KBA Rapida 105 KBA Rapida 105 7

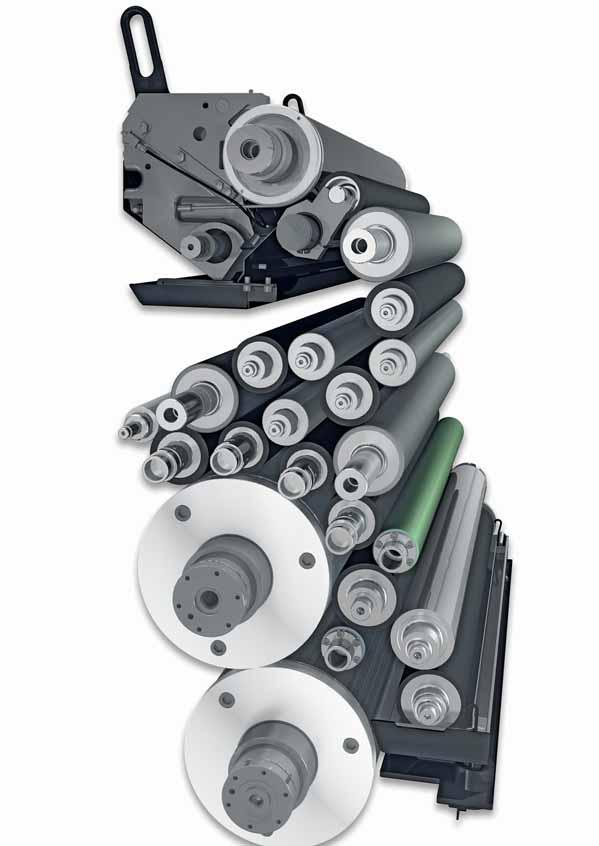

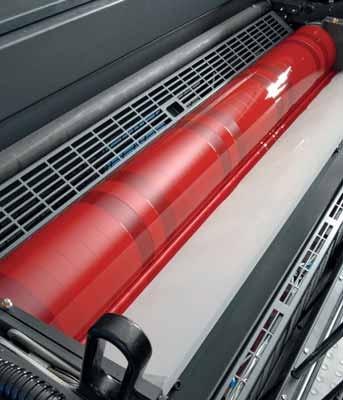

5 Zespół farbowy ColorTronic: wydajność w nafarbianiu jeszcze szybsza reakcja Zespół farbowy nowej maszyny KBA Rapida 105 został jeszcze bardziej zoptymalizowany. Pod kątem prowadzenia farby tj. jej przepływu i podziału pozostaje na tym samym poziomie jak zaawansowana technologicznie siostra. Najnowsze rozwiązania reologiczne i wieloletnie doświadczenia praktyczne pozwalają na uzyskanie jeszcze szybszej reakcji zespołu farbowego w nowej maszynie Rapida 105. Wysoka powtarzalność w dozowaniu farby i możliwość pozostawienia w bezruchu nieużywanych zespołów farbowych to tylko niektóre z całego szeregu atrybutów wyróżniających ten zespół farbowy. Kałamarz farbowy ColorTronic strefowe elementy dozujące z widiowymi końcówkami i powleczonym ceramiką duktorem farbowym zdalne ustawienie elementów dozujących wysoka powtarzalność dzięki odpornym na ścieranie elementom dozującym farbę kompensacja prędkości ilości obrotów duktora farbowego Folia do kałamarzy farbowych nie wpływa na ustawienia kałamarza farbowego, ponieważ folia kończy sie przed szczeliną dozującą obniżenie czasu narządzania przez wygodne wyjęcie farby i oczyszczenie kałamarza szybka i nieskomplikowana wymiana folii Zespół farbowy nowy, szybko reagujący zespół farbowy ustawienie taktowania przybieracza farbowego i jego blokowanie ze stanowiska kierowania rozdzielenie pasma farby przy odstawieniu docisku automatyczne przestawianie punktu roztarcia ze stanowiska kierowania rozcieranie osiowe nadających wałków farbowych termostatowanie duktora farbowego i wałków rozcierających redukcja zużycia wałków i znaczne skrócenie czasu narządzania poprzez indywidualne za-/ i wysprzęglanie zespołów farbowych ze stanowiska kierowania Zespół nawilżający nowy zespół nawilżający Varidamp, z kompensacją prędkości, do stabilnego balansu farbowo-wodnego duktor nawilżający ustawiany skośnie w celu właściwego rozprowadzenia środka nawilżającego napęd różnicowy do usuwania zabrudzeń, włączany podczas biegu maszyny ze stanowiska kierowania 8 KBA Rapida 105 KBA Rapida 105 9

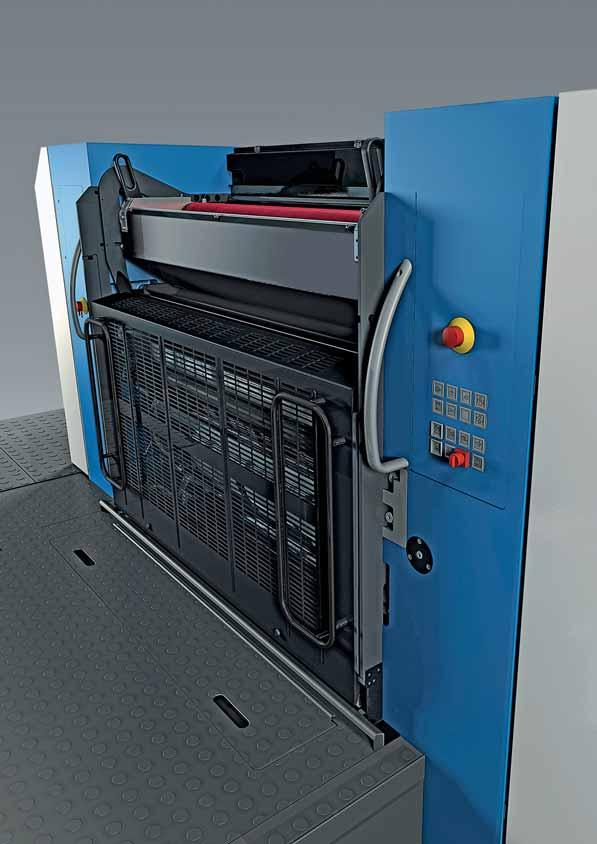

6 Zmiana form drukowych Rozwiązania stosownie do potrzeb różnorodność wariantów przy zmianie form drukowych Niezależnie od rodzaju zlecenia i obłożenia maszyny KBA Rapida 105 oferuje Państwu narzędzia pozwalające na skrócenie czasu narządzania. Od wariantów manualnych poprzez automatyczną zmianę form drukowych. Nawet z najprostszym rozwiązaniem KBA Rapida 105 zapewnia szybkie i precyzyjne pozycjonowanie płyty na cylindrze. Aby zaoszczędzić Państwa czas, ale również pieniądze. QAPC (Quick Action Plate Change) najprostsza zmiana form drukowych zmiana przy pomocy szybko napinającej szyny automatyczne pozycjonowanie cylindra formowego pneumatyczne napinanie form drukowych dzielona tylna szyna napinająca SAPC (Semi Automatic Plate Change) zautomatyzowana zmiana form drukowych pneumatyczne otwieranie i zamykanie osłony cylindra formowego automatyczne przemieszczenie do pozycji wymiany automatyczne zaciskanie i napinanie formy drukowej dzielona tylna szyna napinająca FAPC (Fully Automatic Plate Change) w pełni automatyczna zmiana form drukowych automatyczna wymiana dla całej maszyny po uruchomieniu programu ze stanowiska kierowania zmiana form w 3 cyklach, synchronicznie w kilku zespołach drukujących nowy, zoptymalizowany czasowo proces wymiany w ciągu 2,8 min włącznie z zerowaniem registów dzielona tylna szyna napinająca Czas wymiany form drukowych na maszynie KBA Rapida L SAPC FAPC Oszczędność czasu 3,2 min t (min) KBA Rapida 105 KBA Rapida

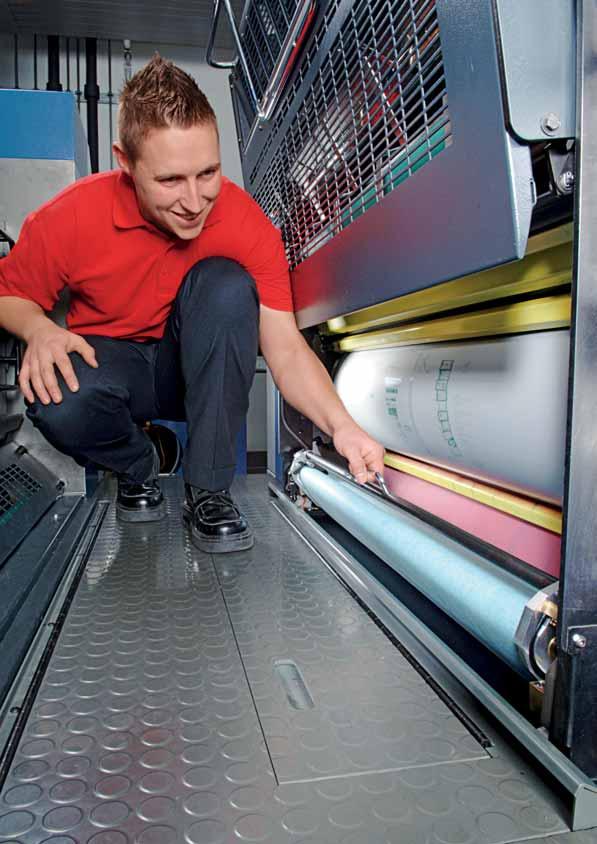

7 CleanTronic CleanTronic urządzenie myjące szybko i dokładnie Proces mycia podczas drukowania dużych nakładów lub zmiany na następne zlecenie jest zazwyczaj czasochłonny, ale dla zapewnienia niezmiennie wysokiej jakości druku wprost niezbędny. Także dla maszyn serii Rapida 105 został on perfekcyjnie dobrany. Według potrzeb lub indywidualnych decyzji można uruchamiać różne urządzenia myjące dla automatyzacji procesu. Równoległe funkcje mycia, z możliwością dopasowania do specyfiki zlecenia, poprzez wstępny wybór programu pozwalają na uzyskanie doskonałych wyników i skrócenie czasu narządzania. CleanTronic - urządzenie do mycia wałków indywidualnie programowane i centralnie sterowane programy mycia CleanTronic - urządzenie do mycia obciągów gumowych i cylindrów dociskowych uchylna belka dla szeregowego mycia obciągu gumowego i cylindra dociskowego indywidualnie ustawiane i centralnie sterowane programy mycia mycie synchroniczne wałków i obciągów gumowych zastosowanie tkaniny suchej lub wstępnie nawilżonej wyświetlacz zużycia tkaniny myjącej na stanowisku kierowania CleanTronic Multi obiegi myjące z większą ilością mediów dla zamiennego stosowania różnego rodzaju farb Czysty druk zebranie pozostałości farby z formy drukowej i obciągu gumowego (z wyborem ilości arkuszy) redukcja zużycia materiału i czasu mycia obciągów gumowych zwiększenie stabilności produkcyjnej przy cienkich materiałach może zastąpić mycie obciągów gumowych przy małych nakładach CleanTronic UV wyposażenie pozwalające na uniknięcie postoju przed i po myciu w trybie UV efektywniejsze narządzanie i zwiększenie żywotności promienników UV Oszczędność czasu narządzania z KBA CleanTronic Mycie gum Mycie wałków Mycie gum Bez równoległych procesów narządzania Z KBA CleanTronic Mycie wałków t (min) Oszczędność czasu 3 min KBA Rapida 105 KBA Rapida

8 KBA Rapida 105 Rapida 106 wewnątrz

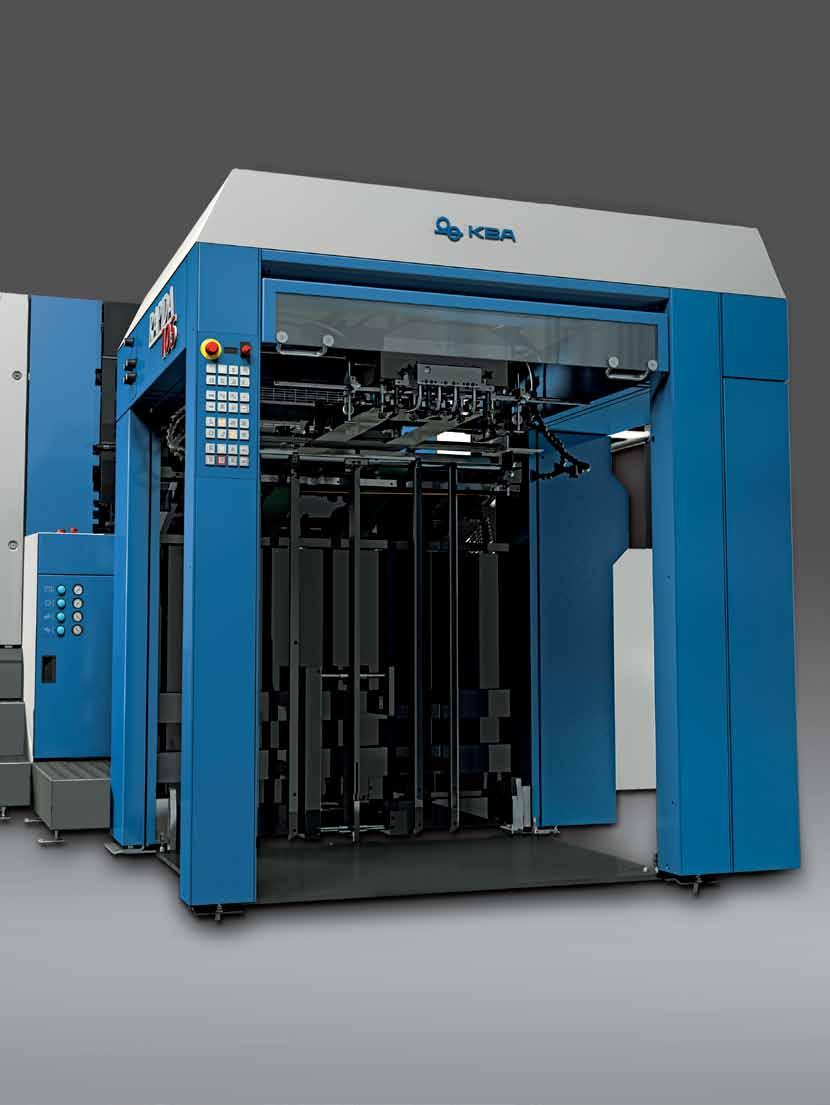

9 Dostępne wyposażenie Designed for Performance Nowoczesna technologia stanowiska kierowania: made by KBA ekran dotykowy z inteligentną i łatwą obsługą wszystkich funkcji program zmiany zlecenia JobAccess dla w pełni automatycznego i uporządkowanego przebiegu procesów narządzania wstępnie ustawiane profile pracy połączenie z modułem zdalnej diagnozy i systemem zarządzania KBA LogoTronic Professional Systemy suszenia KBA VariDry: przyjazne dla środowiska i efektywne wysokowydajne suszarki KBA VariDry IR/TL, VariDry UV i VariDry HR-UV sterowanie suszarkami następuje w zależności od temperatury stosu zmiana lamp bez użycia narzędzi technologia KBA VariDry Blue dla najwyższej efektywności energetycznej Wykładanie AirTronic: jak w maszynie KBA Rapida 106 nawet bardzo wrażliwe materiały mogą być produkowane z pełną wydajnością dzięki prowadzeniu w systemie Venturi i precyzyjnemu odkładaniu na stos z kompensacją prędkości i dozowaniem ilości proszku w zależności od formatu wałki ssące z wstępnym ssaniem i ustawianiem ilości obrotów dla optymalnego wyhamowywania arkuszy przedłużenie wykładania dla zwiększenia produktywności przy lakierowaniu rozwiązanie nonstop KBA dla nieprzerwanej produkcji i płynnej zmiany stosu Zespół lakierujący: doskonałe uszlachetnianie nowoczesna technologia rakla komorowego z wałkami rastrowymi o lekkiej konstrukcji hydropneumatyczne dostawienie komory raklowej dla stałego i równomier nego nakładania lakieru zasilanie lakierem dla lakierów dyspersyjnych i lakierów UV w oddzielnych obiegach różne, zgodne z zapotrzebowaniem systemy szyn napinających ustawienie registrów, sterowane ze stanowiska kierowania CleanTronic: urządzenia myjące perfekcyjny rezultat dzięki równoległym procesom mycia i wstępnym wyborem programów dopasowanych do specyfiki zlecenia urządzenie CleanTronic do mycia wałków urządzenie CleanTronic do mycia cylindra dociskowego i obciągu gumowego uchylną belką myjącą w cyklu szeregowym urządzenie CleanTronic Multi z dodatkowymi obiegami dla wymiennego stosowania farb wyposażenie zabezpieczające CleanTronic UV dla uniknięcia czasu postoju przed i po procesie mycia w trybie pracy UV Zmiana form drukowych: rozwiązania stosowne do potrzeb dopasowane rozwiązanie dla każdego spektrum zlecenia i stopnia wykorzystania maszyny zautomatyzowana wymiana form drukowych SAPC (Semi Automatic Plate Change) nowy, zoptymalizowany proces dla w pełni automatycznej zmiany form drukowych FAPC (Fully Automatic Plate Change) włącznie z zerowaniem registrów Zespół farbowy: wydajność w nafarbianiu zespół farbowy zoptymalizowano zgodnie z najnowszą wiedzą o reologii pod względem przepływu i podziału farby wysoka powtarzalność w dozowaniu farby z kałamarza farbowego ColorTronic indywidualne zatrzymywanie nieużywanych zespołów farbowych w celu redukcji zużycia wałków i czasów narządzania termostatowanie duktora farbowego i wałków rozcierających szczególnie korzystne w technologii bezwodnej kompensacja prędkości zespołu nawilżającego VariDamp dla stabilnego balansu farbowo/wodnego napęd różnicowy do usuwania zabrudzeń Zespół drukujący: dokładność pasowania i wysoka precyzja jednoczęściowy odlew dla wysokiej stabilności i odporności na skręcanie cylindry drukujące i bębny przekazujące o podwójnej średnicy dla płaskiego biegu różnorodnych podłoży drukowych ciąg kół zębatych dla spokojnego biegu i wysokiej precyzji prowadzenie Venturi dla bezstykowego transportu arkuszy uniwersalny system łapek dopasowujący się do zmiennych podłoży drukowych zdalne przestawianie registra osiowego, obwodowego i diagonalnego automatyczna kontrola i korekta registra z systemem ErgoTronic ACR QualiTronic Mark ID: cyfrowe spotkanie z offsetem zespół drukujący do integracji technologii druku cyfrowego w offsecie arkuszowym wysokowydajne urządzenie drukujące w stopniach szarości do wdrukowywania zmiennych tekstów, kodów (kodów kreskowych, kodów Data Matrix, kodów QR), Logotypów i grafik jako uzupełnienie druku offsetowego specjalna koncepcja prowadzenia arkuszy do ich pełnopowierzchniowego styku z bębnem dzięki technologii AirTronic technologia suszenia UV prędkość produkcyjna do 260 m/min przy rozdzielczości do 600 dpi i 5 poziomach szarości Samonakładak DriveTronic z technologią pojedynczych napędów samonakładak DriveTronic dla ciągłego, bezstopniowego podnoszenia stosu, z automatycznym dopasowaniem przesuwu do papieru/kartonu stół spływowy z elektronicznie sterowanym spowalnianiem arkuszy dla optymalizacji prędkości ich nadejścia do marek przednich nowa pneumatyczna marka boczna funkcja szybkiego startu ultradźwiękowa kontrola podwójnego arkusza dla niejednorodnych podłoży drukowych urządzenie non-stop z pojedynczymi prętami stopień automatyzacji zorientowany na obsługę KBA Rapida 105

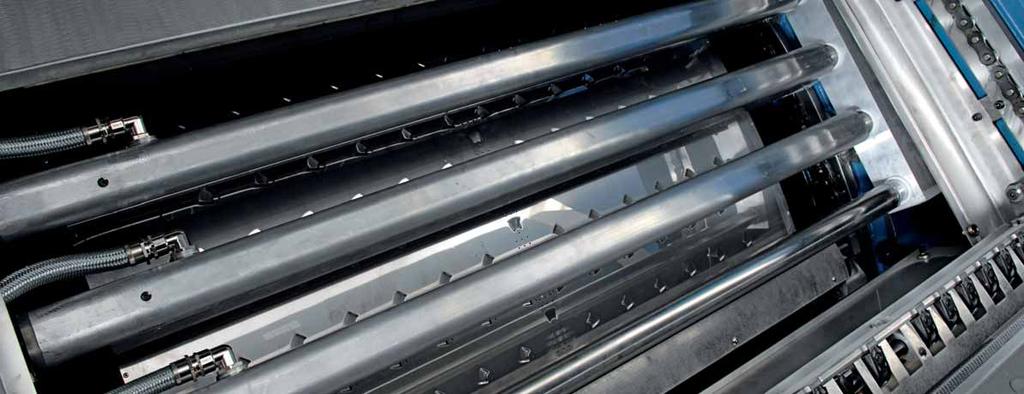

10 Zespół lakierujący Doskonałe uszlachetnianie wiele wariantów kreatywności Uszlachetnianie inline jest obecnie wymogiem w procesie drukowania. Zespół lakierujący maszyny KBA Rapida 105 stawi czoła nawet największym wyzwaniom. Niezależnie, czy czyste lakierowanie ochronne czy wybiórcze w druku akcydensowym, jako efektywne lub użyteczne, dla użycia w wysokowartościowych opakowaniach lub innych wielorakich zastosowaniach specjalnych. Nowoczesna technologia rakla komorowego z wałkami rastrowymi o lekkiej budowie, różne obiegi lakieru i przyłączenie do stanowiska kierowania sprawiają, że obsługa staje się przyjemnością. System rakla komorowego hydropneumatyczne dostawienie komory raklowej dla stałego i równomiernego naniesienia lakieru wałki rastrowe o lekkiej konstrukcji dla szybkiej i przyjaznej wymiany Zasilanie lakierem system zasilania dla lakierów dyspersyjnych i UV w oddzielnych obiegach centralne sterowanie ze stanowiska kierowania w pełni automatyczne czyszczenie dla lakierów dyspersyjnych i UV znakomity wynik mycia dla natychmiastowego użycia systemu lakierowania Zmiana form do lakierowania uniwersalna szyna napinająca dla obciągów gumowych i form do lakierowania szyna szybko napinająca dla form do lakierowania z systemem pasowania dla zautomatyzowanej ich wymiany (czas wymiany: 1 min) zdalne ustawienie docisku zdalne ustawienie registra osiowego, obwodowego i diagonalnego ze stanowiska kierowania 20 KBA Rapida 105 KBA Rapida

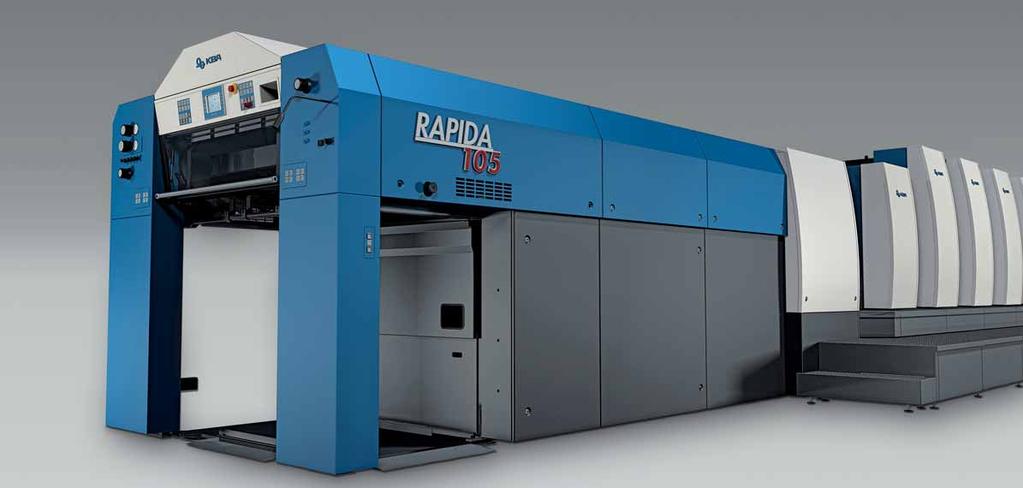

11 AirTronic Wykładanie AirTronic Rapida 106 wewnątrz Aerodynamicznie i perfekcyjnie prezentuje się wykładanie maszyny KBA Rapida 105, którego koncepcję zaczerpnięto z modelu Rapidy 106. Przesunięcie wznoszącego się segmentu bezpośrednio po ostatnim zespole umożliwia bardziej łagodny transport arkusza i dokładne jego odkładanie na stos. Dzięki temu nawet najdelikatniejsze materiały mogą być zadrukowywane przy pełnej wydajności. Prowadzenie arkuszy górne wykładanie dla łagodnego transportu arkuszy wyświetlacz dotykowy z przyciskami szybkiego wyboru dla pewnej i intuicyjnej obsługi maszyny unoszenie prowadzonych arkuszy dzięki systemowi Multiventuri kompensacja prędkości krzywej otwarcia łapek dla różnych podłoży drukowych rury nadmuchowe i wentylatory pomostowe dla łagodnego odkładania arkuszy zabezpieczenie obszaru wykładania poprzez fotokomórki Aparat proszkujący z kompensacją prędkości i dozowaniem ilości proszku w zależności od formatu Hamulce arkuszy wałki ssące z wstępnym ssaniem i ustawianą ilością obrotów dla precyzyjnego odkładania arkuszy pierścienie ssące odstawiane parami System odsysania uniknięcie szkodliwych dla zdrowia obciążeń lotnymi związkami organicznymi i ozonem Przedłużenie wykładania przedłużenie wykładania mm zwiększenie produktywności w trybie pracy z lakierowaniem poprzez wydłużenie czasu schnięcia Non-stop w wykładaniu praca z systemem non-stop możliwa przy pełnych prędkościach produkcyjnych opuszczana roleta jest automatycznie wprowadzana w obszar stosu kontrola sensoryczna przy ruchu stosu głównego i pomocniczego alternatywa: nie opuszczane urządzenie non-stop dla niewielkich wysokości stosu lub urządzenie dla większej ilości pojedynczych stosów ze stosu bazowego 22 KBA Rapida 105 KBA Rapida

12 VariDry System suszenia VariDry przyjazny dla środowiska i efektywny Wraz ze wzrostem wydajności drukowania stawiane są coraz wyższe wymagania systemom suszenia. KBA Rapida 105 jest wyposażona w wysokowydajne suszarki z rodziny KBA VariDry. Najlepsze wyniki suszenia są tym samym wstępnie zaprogramowane niezależnie, czy dla zastosowań konwencjonalnych, czy UV. Dostępna również technologia VariDry Blue na pierwszym planie stawia efektywność energetyczną. Dzięki temu proces drukowania jest o wiele bardziej ekologiczny i przyjazny dla środowiska. VariDry IR/ TL IR/TL-suszarki o bezstopniowej regulacji możliwości zastosowania jako suszarki końcowe lub aplikowane w zespołach suszących promiennik Carbon-Twin o mocy 60 W/cm zmiana lamp bez użycia narzędzi ustawianie suszarek w zależności od temperatury VariDry Blue wariant wyposażenia dla zwiększenia efektywności energetycznej potencjał oszczędności energii w przeciwieństwie do systemów konwencjonalnych IR/TL do 50% ponowny obieg powietrza suszącego w segmencie przedłużonego wykładania obsługa ze stanowiska kierowania VariDry UV kompaktowy moduł suszenia o mocy UV 160 W/cm (z możliwością bezstopniowej regulacji) możliwość użycia jako suszarki końcowe, pośrednie lub aplikowane w zespołach suszących zmiana lamp bez użycia narzędzi automatyczny pomiar temperatury stosu rejestrowanie czasu pracy dla każdego promiennika, niezależnie od jego pozycji CleanTronic UV dla skrócenia czasu postoju podczas procesu mycia VariDry HR-UV wysokoreaktywne systemy UV ze specjalnie domieszkowanymi promiennikami moc promiennika ustawiana bezstopniowo pomiędzy 80 W/cm i 200 W/cm dedykowane dla wysokoreaktywnych farb UV i farb konwencjonalnych możliwość użycia suszarek HR-UV we wszystkich dostępnych pozycjach, również jako systemy mieszane: HR-UV i konwencjonalne-uv Porównanie efektywności energetycznej suszenia (przykładowe obliczenia) Założenia pojemnościowe Ilość dni roboczych / rok Ilość zmian / dzień Ilość roboczogodzin / zmianę Godziny produkcyjne / rok Godziny produkcyjne bez narządzania Wyniki z pomiarów Średnie zmierzone zapotrzebowanie prądowe (kwh) Zapotrzebowanie prądowe w kwh/rok Koszty prądu w za kwh Koszty prądu za rok w Emisja CO 2 (t/rok) Potencjał oszczędności Oszczędność energetyczna (kwh/rok) Oszczędność energetyczna (%) Oszczędność kosztów ( /rok) Redukcja emisji CO 2 (t/rok) KBA VariDry Blue , KBA VariDry Blue , ,5 KBA VariDry Blue ,3 Standard , Standard , ,8 24 KBA Rapida 105

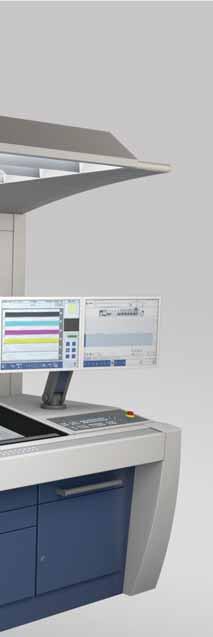

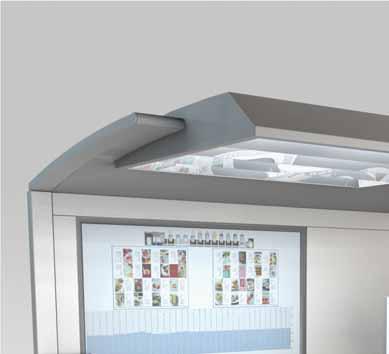

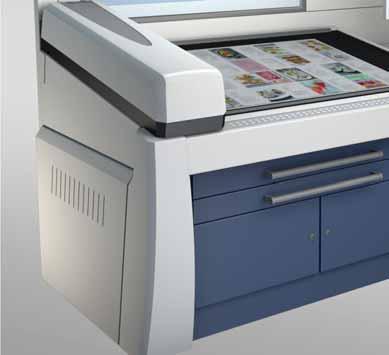

13 Workflow-Management Najnowocześniejsza technologia zarządzania przemyślane rozwiązania Workflow Dzięki obszernym możliwościom stanowiska kierowania obsługa maszyny Rapida 105 jest łatwa i intuicyjna. Wszystkie funkcje operacyjne są przejrzyste i wykonywane z nowoczesnego monitora dotykowego. Wyświetlacze z przyciskami szybkiego wyboru przy samonakładaku i wykładaniu dodatkowo wspierają komfortową obsługę bezpośrednio przy maszynie. Poza tym KBA Rapida 105 dysponuje skrojonymi na miarę komponentami przepływu pracy niezbędnymi do przyłączenia systemów zarządzania i do sterowania produkcją. Stanowisko kierowania ErgoTronic ekran dotykowy z ergonomiczną obsługą wszystkich funkcji maszyny wallscreen do wizualizacji wszystkich ustawień maszyny obraz na żywo dla systemu QualiTronic ColorControl dozowanie nafarbieniem ColorTronic z wyświetlacza stref farbowych na stanowisku kierowania możliwe przyłączenie obecnego systemu DensiTronic Professional możliwe zastosowanie densytometra ColorDrive i systemu ErgoTronic ACR odkładanie arkuszy z ustawianiem kąta przechyłu ustawianie wysokości stanowiska kierowania przy pomocy silników z funkcją pamięci interfejs USB do szybkiej wymiany danych zlecenia nieprzerwane zasilanie prądem dla kontrolowanego zatrzymania maszyny przy przerwie w dopływie energii zintegrowany moduł KBA PressSupport 24Sheetfed z przyłączeniem do Internetu dla zdalnej diagnozy i aktualizacji oprogramowania Stanowisko ErgoTronic ze zintegrowaną techniką pomiarową Dodatkowe wyposażenie stanowiska ErgoTronic: możliwość odkładania arkuszy na stół na podsysie ze stałym kątem pochylenia ErgoTronic ColorControl do pomiarów densytometrycznych i Lab ErgoTronic ICR do korekty pasowania Funkcje stanowiska kierowania (w zależności od wyposażenia) program zmiany zlecenia dla automatycznego wstępnego ustawienia zlecenia zapisanie specyficznych dla zlecenia parametrów maszyny przy ponownym jego wykorzystaniu zdalne przestawianie registrów integracja z systemem Instrument Flight dla rozszerzonej regulacji nafarbieniem według balansu szarości sterowanie wszystkimi urządzeniami peryferyjnymi wyświetlanie danych dotyczących konserwacji i możliwość wydrukowania listy pełna kontrola danych w połączeniu z Logotronic Professional utworzenie i wydrukowanie karty stosu wyświetlenie podglądu obrazu Program zmiany zlecenia JobAccess przygotowanie następnego zlecenia podczas bieżącej produkcji automatyczne wykonanie wszystkich wstępnie wybranych procesów narządzania w następstwie szeregowym wstępne ustawienie formatu i grubości podłoża drukowego wstępne ustawienie wszystkich specyficznych dla podłoża drukowego nastaw powietrza wstępne ustawienie danych dozowania farby ColorTronic wstępne ustawienie i aktywowanie funkcji mycia LogoTronic wstępne ustawienie stref farbowych poprzez dane CIP3 LogoTronic Professional rozbudowany system do zarządzania maszynami KBA: interfejs CIP3/CIP4 dla przygotowalni interfejs JDF/JMF do systemu MIS zarządzanie zleceniem wstępne ustawienie maszyny dane stałe włącznie z centralnym bankiem farb system PressWatch do graficznego przedstawienia całej produkcji system SpeedWatch do graficznego przedstawienia przebiegu zlecenia automatyczne zapisanie i zarządzanie protokołami jakości 26 KBA Rapida 105 KBA Rapida

14 Serwis Zdalna diagnoza i konserwacja nieograniczona i skuteczna W wyposażeniu standardowym maszyny znajduje się moduł do zdalnej diagnozy i konserwacji, umożliwiający szybkie połączenie z KBA, dostępny ze stanowiska kierowania. Siedem dni w tygodniu, przez całą dobę nasi technicy są do Państwa dyspozycji służąc radą i działaniem. Rozwiązywanie problemów związanych z obsługą lub ustawieniami, diagnozowanie i usuwanie błędów online. Taką pomoc otrzymujecie Państwo za każdym razem, aby maszyna szybko wróciła do cyklu produkcyjnego. Wizyty serwisowe i przygotowanie części zamiennych są koordynowane natychmiast i na całym świecie. Bezpieczeństwo danych? Podczas włączenia zdalnej diagnozy strona użytkownika jest cały czas chroniona. Zdalna diagnoza zintegrowany moduł zdalnej diagnozy w każdej maszynie obszerna diagnoza wynikająca z najdłuższego doświadczenia na rynku możliwy dostęp do sterowania pojedynczymi zespołami drukującymi szybka pomoc i rozwiązanie problemu do 80% wszystkich zgłoszeń bez przyjazdu technika na miejsce lub użycia części zamiennych bezpłatna linia telefoniczna podczas okresu gwarancji znaczne oszczędności czasu i kosztów zwiększenie dyspozycyjności maszyn Serwis części zamiennych testy jakościowe i produkcyjne oryginalnych części KBA kompetentne i efektywne doradztwo naszych specjalistów gwarancja znakomitej precyzji i jakości części zamienne zgodne z najnowszym stanem technicznym wysoka dostępność ponad 2,5 mln części natychmiastowa dostawa części zamiennych i akcesoriów Doposażenie dopasowanie już zainstalowanych maszyn do zmiennych warunków na rynku możliwość obniżenia czasu narządzania, redukcji makulatury lub polepszenia jakości wieloletnie doświadczenie i kompetencje wynikające z dużej ilości wykonanych modernizacji rozbudowane działanie dla zwiększenia produktywności maszyn 28 KBA Rapida 105 KBA Rapida

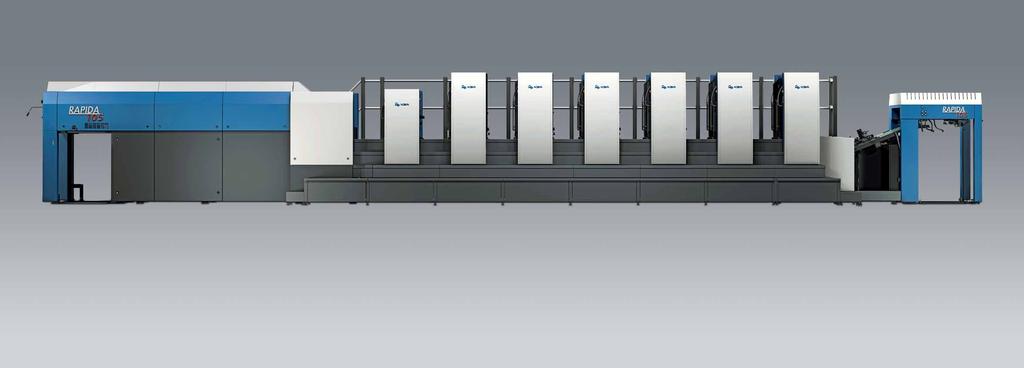

15 Dane techniczne Wyposażenie KBA Rapida 105 dane techniczne 1) decydująca jest sztywność podłoża 2) w zależności od warunków w drukarni, stosowanych farb i podłoży drukowych 3) od podłogi / bez urządzenia non-stop Przedstawione zdjęcia, ilustracje oraz opisy prezentują częściowo wyposażenie specjalne. Bliższe informacje na ten temat uzyskacie Państwo u autoryzowanego dystrybutora firmy KBA. Format arkusza: maks. (standard/opcja) 720 x 1050 / 740 x 1050 mm min. (standard/opcja) 360 x 520 / 350 x 500 mm min. w druku z odwracaniem 400 x 480 mm Format zadruku: standard/opcja 710 x 1040 / 730 x 1040 mm maks. w druku z odwracaniem 700 x 1040 mm Podłoża drukowe 1) : standard 0,06 0,7 mm Maszyna z odwracaniem 0,06 0,6 mm (max. 350 g/m²) Z wyposażeniem do cienkich podłoży 0,04 mm Z wyposażeniem do kartonu 1,2 mm Z wyposażeniem do tektury mikrofalistej 1,6 mm Wydajność produkcyjna 2) : maksymalna, według konfiguracji ark./h z pakietem High-Speed (opcjonalnie) ark./h Wydajność produkcyjna 2) z syst. odwracania do 10 zesp. druk. w druku jednostronnym ark./h do 10 zesp. druk. w druku z odwracaniem ark./h Wysokość stosu 3) : samonakładak mm wykładanie mm Format płyt i obciągów guowych: format płyt 795 x 1050 mm początek kopii (standard/opcja) 50 / 36 mm format obciągów gumowych 860 x 1060 mm Przegląd możliwych wariantów wyposażenia maszyny Rapida 105* Ogólne RA 105 RA 105 EasySet zakres stosowanych podłoży: 0,06 do 0,70 mm (maks. wydajność prod. w zależności od sztywności podłoży) dodatkowy pakiet do cienkich podłoży dodatkowy pakiet CX dla kartonu do 1,2 mm dodatkowy pakiet do tektury falistej dodatkowy pakiet do zadruku folia/plastik dodatkowy pakiet do druku UV wieża lakierująca i 2-krotne przedłużenie wykładania Samonakładak wysokowydajne odelektryzowywanie włącz. z bocznymi nadmuchami i jonizacją manualne urządzenie non-stop opuszczana rama dla płyty nośnej stosu (tylko w pakiecie z ramą opuszczaną w wykł.) wolno stojące urządzenie do wstępnego przygotowywania stosu Nakładanie pneumatyczna marka ciągnąca odsysanie pyłu urządzenie głośnomówiące pomiędzy nakładaniem i wykładaniem Zespół drukujący kontrola przebiegu arkusza wstępnie ustaw. blachy prowadz. ark. zmiana form drukowych QAPC zautomatyzowana zmiana form SAPC w pełni automatyczna zmiana form FAPC trójbębnowy system odwracania Zespół farbowy wałki do farb konwencjonalnych wałki do farb UV termostatowanie zespołu farbowego chłodzenie duktora farbowego mieszadła do farb wychwytywacz zanieczyszczeń Zespół nawilżający napęd różnicowy Urządzenie myjące CleanTronic - urządzenie do mycia obciągów gumowych i wałków CleanTronic Impact z wstępnie nawilżoną tkaniną CleanTronic - mycie obciągów gumowych/ cylindra dociskowego i wałków CleanTronic Impact z wstępnie nawilżoną tkaniną CleanTronic UV czysty druk Zespół lakierujący RA 105 RA 105 EasySet zespół lakierujący z raklem komorowym zautomatyzowana zmiana form do lakierowowania manualna zmiana form do lakierowania z uniwersalną szyną napinającą 2. obieg lakieru dla wymiennego zastosowania lakieru system zasilania i czyszczenia dla lakierów dyspersyjnych z przyłączeniem do stanowiska kierowania system zasilania i czyszczenia dla lakierów dyspersyjnych i UV z przyłączeniem do stanowiska kierowania Wykładanie aparat proszkujący z przyłączeniem do stanowiska kierowania odsysanie proszku EES - Emission Extraction System rama opuszczana dla płyty nośnej stosu (tylko w pakiecie z ramą opuszczaną dla samonakładaka) urządzenie nonstop - deska - stały poziom urządzenie nonstop-rollo, opuszczane (tylko z pakietem CX) Systemy suszenia VariDry IR - suszenie końcowe VariDry IR/TL -suszenie końcowe VariDry IR/TL/UV - suszenie końcowe VariDry UV - suszenie końcowe VariDry UV -suszenie pośrednie Technologia VariDry HR-UV Technika pomiaru i regulacji ErgoTronic ACR ErgoTronic ICR ErgoTronic ColorDrive ErgoTronic ColorControl DensiTronic Professional QualiTronic ColorControl Automatyzacja procesu/osieciowanie LogoTronic LogoTronic Professional Legenda Wyposażenie podst. Opcja Nie dostępne * Zmiany konstrukcyjne producenta zastrzeżone 30 KBA Rapida 105 KBA Rapida
