1 KBA-Sheetfed Solutions KBA Rapida 75 PRO Komfortowa i wydajna

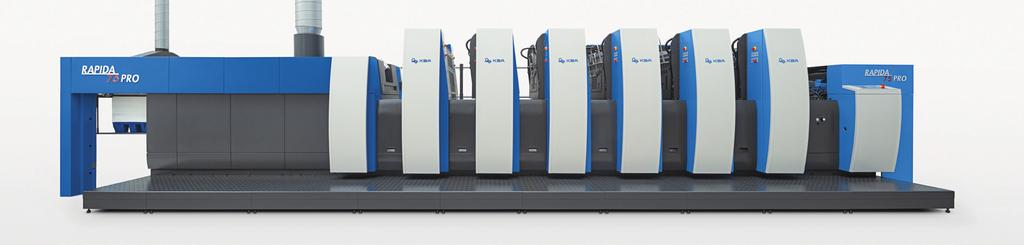

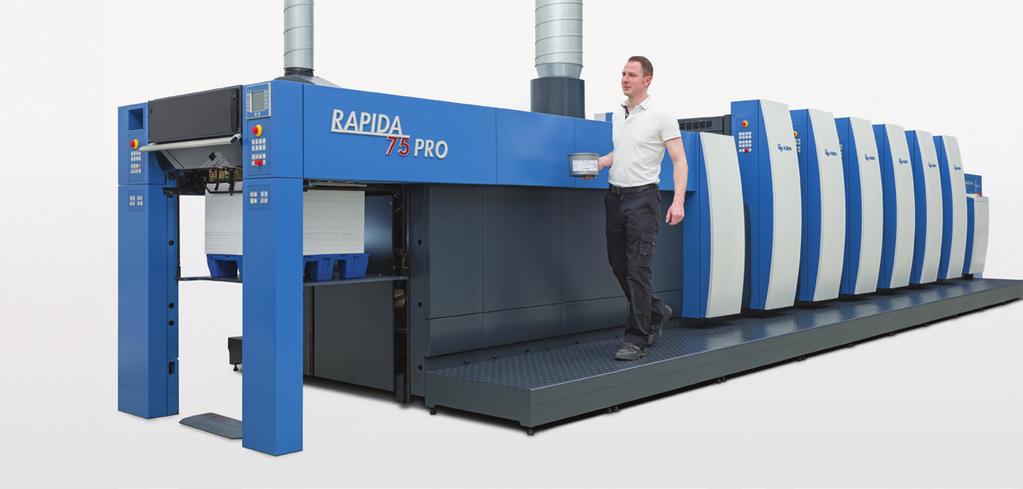

2 Highlights KBA Rapida 75 PRO Pewna przyszłość druku w formacie B2 Bogate wyposażenie i wyższa automatyzacja - tak w skrócie można przedstawić maszynę KBA Rapida 75PRO. Maszyna w formacie B2 produkująca w najwyższym segmencie wydajnościowym, troszczy się o zabezpieczenie przyszłości Państwa produkcji. Już w standardowym wyposażeniu maszyna dynamicznie osiąga prędkość ark./h, natomiast opcjonalnie zostaje ona zwiększona do ar./h. Ponadto KBA Rapida 75 PRO wyróżnia się nową koncepcją obsługi. Stanowisko kierowania ErgoTronic z obsługą Touch- Tronic - to podstawowe wyposażenie małej Rapidy. Tym samym wyeliminowano obecne rozdzielenie sterowanie maszyną z wyświetlacza na wykładaniu z zarządzaniem zleceniem ze stanowiska kierowania. Również jeżeli weźmiemy pod uwagę czas przygotowania maszyny do druku, jesteście Państwo z nową Rapidą 75 PRO po bezpiecznej stronie. W pełni automatyczna wymiana form drukowych FAPC, urządzenia myjące CleanTronic, One-Button-Job-Change, skracają czas i uwalniają drukarza od rutynowych zadań. Sprawdzone rozwiązania znajdziecie Państwo również i w tym modelu. Należy do nich m.in. zaawansowana technologicznie mechanika w obszarze wszystkich grup konstrukcyjnych. KBA Rapida 75 PRO pobiera również mało energii i dzięki swoim niewielkim gabarytom pozytywnie zaskakuje wymaganą przestrzenią do jej posadowienia. Maksymalny możliwy do zadrukowania format arkusza, również zdecydowanie wykracza poza standard i wynosi 53 x 75 cm, natomiast w wersji opcjonalnej jest to aż 60,5 x 75 cm. Przy drukach w amerykańskim formacie Letter przy typowych magazynach i katalogach z powiększonym formatem osiąga się aż do dwóch użytków na arkuszu więcej. Elastyczność w wyposażeniu maszyny KBA Rapida 75PRO jeszcze nigdy nie była aż tak duża. Dostępne maszyny aż do dziesięciu zespołów drukujących, z dodatkową wieżą lakierującą i systemem odwracania lub maszyny z dwiema wieżami lakierującymi dla wysokojakościowego uszlachetniania inline pozwalają uzyskać bardzo wiele zarówno wymagającym drukarzom akcydensowym jak i opakowaniowym. 2 KBA Rapida 75 PRO KBA Rapida 75 PRO 3

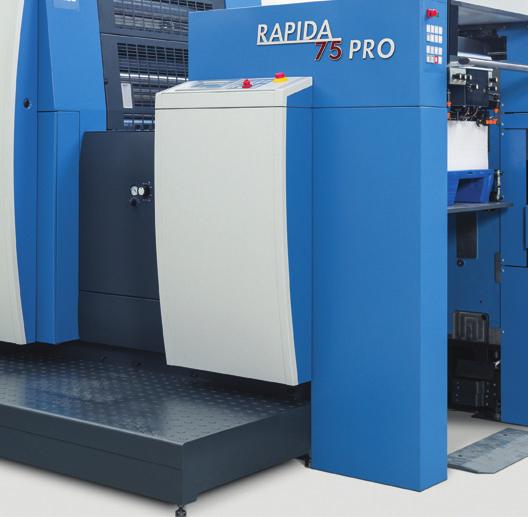

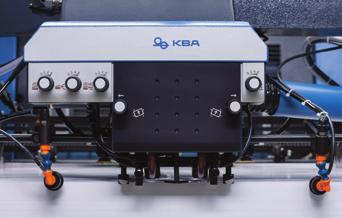

3 Samonakładak i nakładanie Perfekcyjne zarządzanie stosem Pewny bieg arkuszy KBA Rapida 75 PRO dysponuje nowoczesnym samonakładakiem, który został zaprojektowany do pracy z prędkością ark./h oraz w płytę nośną dla stosu. Wiele funkcji nastawczych jest wykonywanych centralnie, wprost ze stanowiska kierowania ErgoTronic. Przyspiesza to pracę przy zmianie surowca i wymianie stosu. Urządzenie nonstop dla druku większych nakładów, czy pakiet do druku na kartonach uzupełniają wyposażenie samonakładaka, umożliwiając płynny i pewny transport arkuszy do maszyny drukującej. Samonakładak wysokowydajny samonakładak dla zastosowania szerokiego spektrum podłoży drukowych osłona akustyczna głowicy samonakładaka centralne przestawienie formatu dla głowicy, marki bocznej i bocznych nadmuchiwaczy ze stanowiska kierowania ErgoTronic boczny nadmuchiwacz wspierający rozdzielenie arkuszy korekta skrzywionego arkusza automatyczna regulacja bocznej krawędzi stosu z sensorycznym dopasowaniem wysokości stosu urządzenie nonstop z pojedynczymi grabiami do ciągłej produkcji (opcja) Stół spływowy stół spływowy z nierdzewnej antystatycznej blachy strukturalnej dwie taśmy ssące wielokomorowy system podciśnienia z ramieniem z rolkami i elementami prowadzącymi arkusze dla ich precyzyjnego transportu do maszyny mechaniczne spowalnianie biegu arkuszy dla optymalnego ich nadejścia do marek przednich. Nakładanie nakładanie wahliwe i bęben nakładania o pojedynczym obwodzie pneumatyczna marka boczna i dysze Venturi dla optymalnego wyrównywania arkuszy bez konieczności dopasowania wysokości marek kryjących przy zmianie podłoża drukowego diagonale przestawienie linii nakładania +/ 0,3 mm Kontrola arkuszy ultradźwiękowa i elektromechaniczna kontrola podwójnych arkuszy fotoelektryczna kontrola marki przedniej elektromechaniczna blokada dla arkuszy podwójnych, skrzywionych lub brakujących 4 KBA Rapida 75 PRO KBA Rapida 75 PRO 5

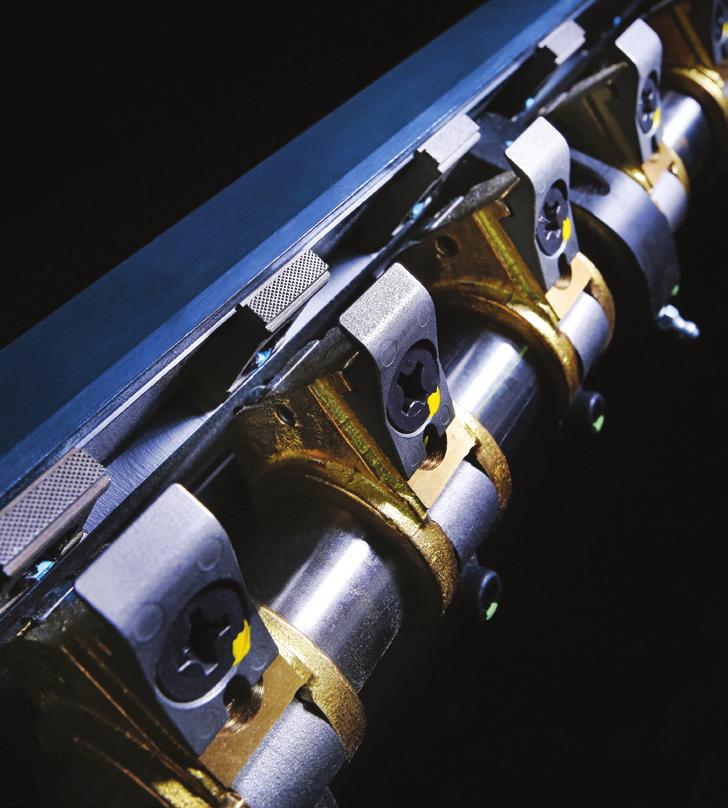

4 Zespół drukujący Precyzja prowadzenia arkuszy w druku jednostronnym i z odwracaniem W zespołach drukujących maszyny KBA Rapida 75 PRO znajduje się sprawdzona mechanika z półformatowego modelu maszyny Rapida. Prowadzenie arkuszy zostało tak zaprojektowane, aby surowiec był transportowany bestykowo i o możliwie najmniejszym kącie zagięcie. Dzięki temu zarówno cienkie, grube jak i sztywne materiały są zadrukowywane w najwyższej jakości. Dla maszyn do druku z systemem odwracania dostępny jest system w pełni automatycznego przestawienia trybu pracy z druku jedno- na dwustronny. Zarówno tryb druku 4/4 jak i 5/5 z dodatkową wieżą lakierującą pozwalają na pozyskanie niezwykłej różnorodności zleceń i szczególnie efektywną produkcję. Konstrukcja budowa agregatowa z cylindrami dociskowymi i bębnami przekazującymi o podwójnej średnicy dla płynnego biegu arkuszy ustawienie cylindrów na godzinę 7 boczne ściany połączone stabilnymi trawersami powierzchnia cylindrów płytowych, gumowych i dociskowych o utwardzonej powierzchni, odporna na korozje precyzyjne odtaczanie dzięki pierścieniom przeciwmurzeniowym i bezluzowemu ułożyskowaniu mechaniczne elementy czyszczące pierścienie przeciwmurzeniowe centralne smarowanie Prowadzenie arkuszy mechaniczne i wspierane powietrzem prowadzenie arkuszy dla podłoży drukowych do grubości 0,6 mm pakiet do kartonu (CX) z dodatkowymi urządzeniami nadmuchującymi, ssawkami grzebieniowymi i urządzeniami do prowadzenia sztywnych surowców do 0,8 mm kontrola biegu arkuszy systemy przekazu bez płaszczy Uniwersalne systemy chwytania łapki i wałki z łapkami analogicznie do maszyn Rapida w średnim i wielkim formacie wysoko uszlachetnione końcówki łapek i drobno strukturyzowane nakładki łapek dla wysokiej siły trzymania precyzyjne utrzymanie pasowania przy wszystkich prędkościach i podłożach drukowych bez konieczności dopasowywania systemu przy zmianie grubości podłoży drukowych Ustawienie pasowania zdalne przestawienie pasowania ze stanowiska kierowania ErgoTronic sterowanie registrem osiowym i obwodowym poprzez przestawienie cylindra płytowego zdalne przestawienie registra diagonalnego poprzez skośne ustawienie bębna przekazującego System odwracania arkuszy trójbębnowy system odwracania arkuszy o podwójnej średnicy dla zadruku najszerszego spektrum podłoży najwyższa stabilność pasowania trzymanie arkusza przez specjalny system łapek przy tylnej krawędzi arkusza w pełni automatyczna zmiana trybu pracy w czasie 2 min. prowadzenie arkusza po systemie odwracania przy udziale specjalnych płaszczy KBA zamontowanych na cylindrze dociskowym oraz bębnach przekazujących o strukturze nie przyjmującej farby łagodne powietrze nadmuchowe dla perfekcyjnego prowadzenia arkuszy wykładanie z odcinkiem wstępnego podsysu i wałkiem ssącym z 3 pierścieniami ssącymi (dopasowanie szerokości pierścieni ssących do różnych wymagań) 6 KBA Rapida 75 PRO KBA Rapida 75 PRO 7

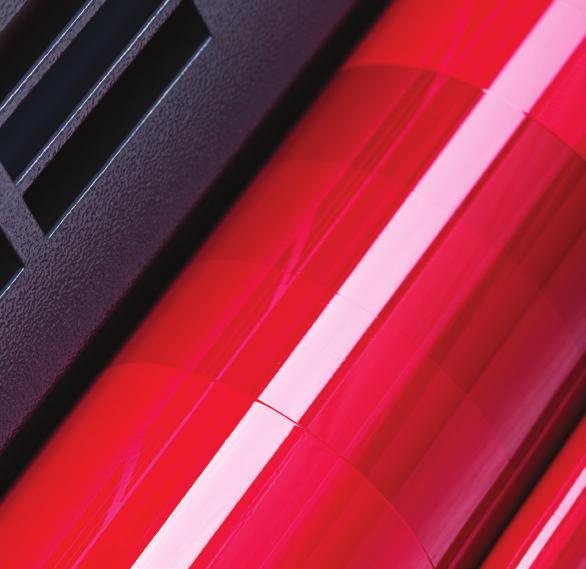

5 Szybkość nafarbienia wybór systemów wymiany form drukowych Otwarta geometria zespołu farbowego należy do typowych cech charakterystycznych dla wszystkich maszyn Rapida. Zalety, które wynikają z takiej budowy to doskonałe odprowadzanie ciepła, a tym samym wysoka stabilność profilu farbowego. Krótkie czasy reakcji zespołu farbowego redukują ilość makulatury rozruchowej. Odpowiednio do wymagań Państwa produkcji dostępne są zarówno zautomatyzowane systemy zmiany form drukowych SAPC jak i w pełni automatyczna wymiana FAPC. Kałamarz farbowy ColorTronic odporny na ugięcia, powleczony ceramiką duktor farbowy kompensacja prędkości ilości obrotów duktora farbowego dla równomiernego przekazania nafarbienia wolne od zużycia elementy dozujące farbę z 25 strefami o końcówkach z utwardzonego metalu szybka reakcja przez dynamiczną regulację otwarcia stref farbowych folie w kałamarzach farbowych dla szybkiej zmiany farby Zespół farbowy szybko reagujący zespół farbowy z jednopasmowym prowadzeniem farby, opcjonalnie dostępny z termostatowaniem cylindra rozcierającego blokowanie przybieracza farbowego i ustawienie taktowania w 5 krokach ze stanowiska kierowania ErgoTronic przestawienie punktu roztarcia ze stanowiska kierowania ErgoTronic manualne dostawianie i odstawianie bocznego roztarcia nadających wałków farbowych dla perfekcyjnego przeniesienia nafarbienia, bez efektu szablonowania (opcja) automatyczne zasprzęglanie i wysprzęglanie nie używanych zespołów farbowych ze stanowiska kierowania ErgoTronic (opcja) Zespół nawilżający zespół nawilżający z kompensacją prędkości dla stabilnego balansu farbowo-wodnego duktor nawilżający ustawiany skośnie w celu dopasowania prowadzenia środka nawilżającego przez szerokość maszyny oscylujący wałek pomostowy na nadających wałkach nawilżających opcjonalnie włączany ze stanowiska kierowania ErgoTronic napęd różnicowy do usunięcia zabrudzeń z zespołu nawilżającego dodatkowy wałek rozcierający chromowy nieruchomy osiowo lub z funkcją rozcieru (opcja) Wymiana form drukowych zautomatyzowana wymiana form drukowych SAPC (beznarzędziowe napinanie i wypinanie formy oraz automatyczne jej zaciskanie - ok 1 min./zesp.druk) w pełni automatyczna zmiana form drukowych FAPC 8 KBA Rapida 75 PRO

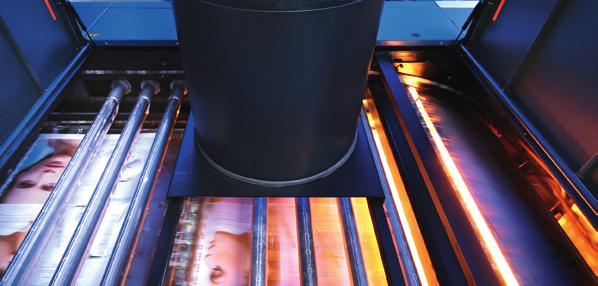

6 Zespół farbowo-wodny Uszlachetnienie o wysokim połysku Rozwiązania dla precyzyjnego lakierowania Lakierowanie przy zastosowaniu jednej lub dwóch wież lakierujących, efekty połysku i matu, pełnopowierzchniowo lub wybiórczo. Z maszyną KBA Rapida 75 PRO osiągniecie Państwo całe spektrum uszlachetnień inline w offsecie arkuszowym. Z dwiema wieżami lakierującymi uzyskacie Państwo najwyższą jakość z maksymalną ilością punktów połysku w trybie pracy inline. To wszystko dla Waszych najbardziej wymagających zleceń. Nieodłącznym procesem przy lakierowaniu jest proces suszenie druków. KBA Rapida 75 PRO z oszczędną energetycznie technologią VariDry Blue, HR-UV i LED-UV w zależności od konfiguracji, w pełni pokrywa to zapotrzebowanie. Komfortowa i wydajna KBA Rapida 75 PRO Urządzenia myjące CleanTronic - urządzenie do mycia wałków farbowych CleanTronic - tkaninowe urządzenie do mycia cylindrów gumowych i dociskowych łatwa wymiana belki myjącej dzięki specjalnym zatrzaskom (beznarzędziowo) indywidualne dopasowanie programów myjących do różnych podłoży drukowych wybór programu mycia, wyświetlenie zużycia środka myjącego i ilości tkaniny myjącej na stanowisku kierowania ErgoTronic CleanTronic Synchro: równoległe mycie obciągów gumowych i cylindrów dociskowych dwiema belkami myjącymi do dodatkowej redukcji czasu narządzania maszyny (ok ark./h) CleanTronic Multi: urządzenie myjące dla wymiennego stosowania farb (UV/konwencjonalna) z 2 oddzielnymi obiegami środka myjącego i obiegiem wody CleanTronic UV: urządzenie myjące przy zastosowaniu farb UV z wyposażeniem zabezpieczającym do uniknięcia postoju przed i po procesie mycia 16 KBA Rapida 75 PRO KBA Rapida 75 PRO 9

7 Wyposażenie Stanowisko kierowania i technika pomiarowa stanowisko kierowania ErgoTronic z obsługą TouchTronic ErgoTronic ACR (Automatic Camera Register) opcja: ErgoTronic ImageZoom (lupa video) ErgoTronic ColorDrive (pomiar nafarbienia online) opcje: ErgoTronic Lab, ErgoTronic QualityPass, ErgoTronic Instrument Flight, ErgoTronic PSO Match QualiTronic ColorControl (regulacja nafarbienia inline) opcje: QualiTronic QualityPass, QualiTronic DotView, QualiTronic ColorView, QualiTronic Instrument Flight, QualiTronic PSO Match Wykładanie górne prowadzenie arkuszy w wykładaniu dla spokojnego ich biegu w maszynie zróżnicowane systemy hamulców dla maszyn do druku jedno- i dwustronnego dopasowanie wysokości odkładania arkuszy w stosie do grubości surowca urządzenie nonstop (grabie) dla nieprzerwanej produkcji przedłużenie wykładania o mm (ALV2) lub mm (ALV3) EES (Emission Extraction System) Systemy suszenia VariDry Blue IR/TL VariDry UV VariDry HR-UV VariDry LED-UV VariDry Blue IR/TL/UV Zespół lakierujący system rakla komorowego z hydropneumatycznym dostawianiem komory wałek rastrowy o lekkiej budowie cylinder formowy z szyną szybko napinającą dla form do lakierowania zautomatyzowana wymiana form do lakierowania (SAPC) ustawienie registra ze stanowiska ErgoTronic dodatkowy wałek rastrowy Wymiana form drukowych zautomatyzowana wymiana form drukowych SAPC (beznarzędziowe napinanie i wypinanie, automatyczne zaciskanie) w pełni automatyczna wymiana form drukowych FAPC Urządzenia myjące CleanTronic - urządzenie do mycia wałków farbowych CleanTronic - tkaninowe urządzenie do mycia cylindrów gumowych i dociskowych CleanTronic Synchro: równoległe mycie obciągów gumowych i cylindrów dociskowych CleanTronic Multi: urządzenie myjące dla wymiennego stosowania farb CleanTronic UV: urządzenie myjące przy zastosowaniu farb UV Zespół drukujący mechaniczne i wspierane powietrzem prowadzenie arkuszy dla podłoży drukowych do 0,6 mm pakiet do zadruku kartonów (CX) do grubości 0,8 mm kontrola przebiegu arkuszy Zespół farbowy manualnie ustawiane osiowe rozcieranie nadających wałków farbowych automatyczne zasprzęglanie i wysprzęglanie nieużywanych zespołów farbowych termostatowanie zespołu farbowego urządzenie do druku irysowego system zasilania farbą Zespół nawilżający powleczenie wałków do druku bezalkoholowego IPA włączany napęd różnicowy ze stanowiska kierowania ErgoTronic dodatkowy chromowy wałek rozcierający (bez przesuwu/z ruchem osiowym) Samonakładak centralne przestawienie formatu dla głowicy samonakładaka, marki bocznej i bocznych nadmuchiwaczy urządzenie nonstop z pojedynczymi grabiami systemy odelektryzowywania diagonalne przestawienie linii nakładania +/ 0,3 mm kontrola podwójnego arkusza i blokada arkuszy przelatujących Ogólne pakiet High-Speed pakiet do druku na kartonie (CX) pakiet Touch Free Guidance pakiet Antystatyka tryb druku UV-/mieszany zespół lakierujący z raklem komorowym odwracanie arkuszy przedłużenie wykładania podniesienie maszyny dwie wieże lakierujące wieże suszące

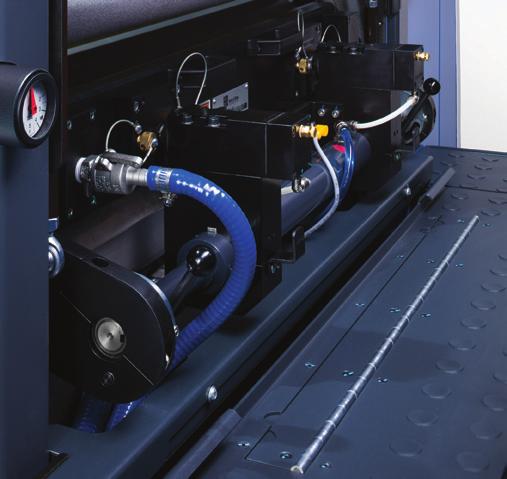

8 Lakierowanie System rakla komorowego hydropneumatyczne dostawienie komory raklowej dla stałego i równomiernego przeniesienia lakieru wałki rastrowe o lekkiej konstrukcji mechanizm ryglujący pozwalający na szybką i prostą wymianę Cylinder formowy cylinder formowy z szyną szybko napinającą płytę i systemem pasowania dla dokładnego spozycjonowania formy do lakierowania zastosowanie elastycznej formy fotopolimerowej lub formy na bazie aluminium zautomatyzowana wymiana form do lakierowania (SAPC) zdalne przestawienie registra osiowego, obwodowego i diagonalnego ze stanowiska kierowania ErgoTronic System zasilania lakieru wybór od bazowego po zautomatyzowany systemu do zasilania lakierem dla lakierów dyspersyjnych i UV zmiana różnego rodzaju lakieru w zależności od systemu w czasie od 6 min. do 15 min. zmiana tego samego rodzaju lakieru w czasie od 1-2 min. podczas procesu mycia obiegu do lakierowania, pozostałe procesy narządzania przebiegają równolegle sterowanie systemu zasilania odbywa się ze stanowiska ErgoTronic Systemy suszenia VariDry Blue IR/TL: redukcja mocy grzewczej przez ponowne wykorzystanie ogrzanego, nienasyconego powietrza suszącego w wykładaniu; oszczędność energetyczna i redukcja CO 2 VariDry UV: bezstopniowe regulowanie mocy suszenia; zastosowanie elektronicznego urządzenia przełączeniowego dla skrócenia czasu ogrzania i schłodzenia promienników; licznik roboczogodzin dla każdego modułu; beznarzędziowa wymiana promiennika UV VariDry HR-UV: zastosowanie promienników domieszkowanych żelazem; utrwalanie do 5 farb HR-UV, nakładanych mokro-na- -mokro, przy pomocy jednego modułu suszącego; niewielkie zużycie energii; brak ozonu; minimalne użycie proszku; natychmiastowe przetworzenie VariDry LED-UV: zastosowanie systemu suszenia LED-UV o długiej żywotności; automatyczne boczne wyłączanie modułów LED w zależności od szerokości stosowanego formatu; brak fazy rozgrzania promienników i trybu czuwania, najmniejsze zużycie energii; bezrtęciowe; brak ozonu; bezzapachowe i bez generowania ciepła; minimalne zastosowanie proszku; natychmiastowe przetworzenie VariDry Blue IR/TL/UV: kombinacja systemów suszenia IR/rakli z nadmuchem gorącego powietrza i UV w trzech segmentach przedłużonego wykładania dla wymiennego stosowania technologii konwencjonalnej i UV KBA Rapida 75 PRO 17

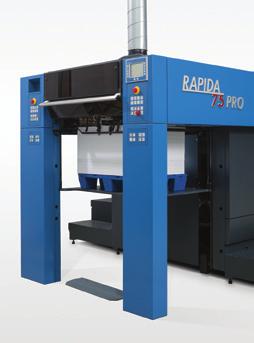

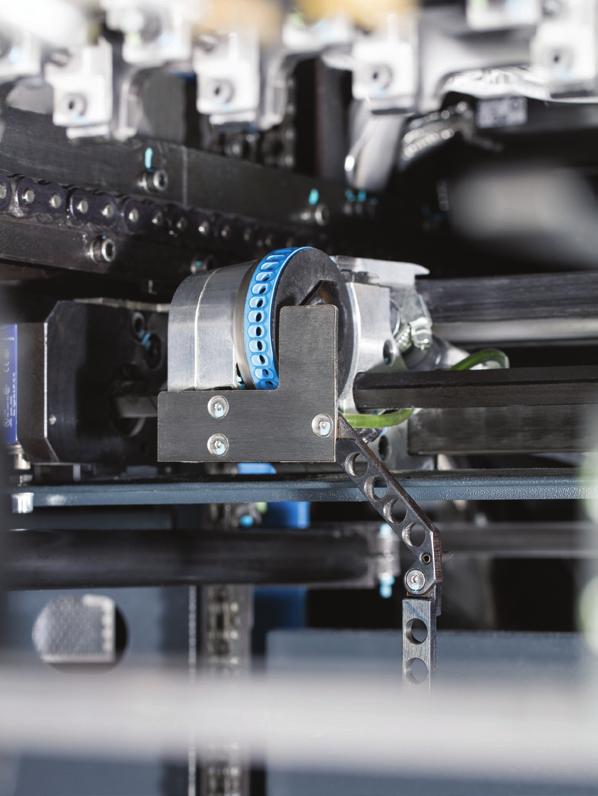

9 Wykładanie Perfekcyjny stos dla szybkiego przetworzenia Perfekcyjnie równy stos to podstawowe założenie dla jego płynnego przetworzenia przez dział introligatorni. W zależności od konfiguracji, różne systemy prowadzenia arkuszy troszczą się o idealne wykładanie arkuszy, a tym samym równą linię stosu. Również nie jest oczywiste w tej klasie formatowej aby wykładanie dysponowało płytą nośną dla stosu, jak jest to w przypadku Rapidy 75 PRO. Ze wszystkich trzech stron możliwe jest płynne wyprowadzenie zadrukowanego stosu. Prowadzenie arkuszy górne prowadzenie dla delikatnego transportu arkuszy ekran dotykowy dla pewnej i intuicyjnej obsługi maszyny kompensacja prędkości otwarcia krzywej dla różnych podłoży drukowych indywidualne ustawienie każdego wentylatora z ekranu dotykowego różne systemy prowadzenia arkuszy (Venturi dla maszyn z odwracaniem jak również pakiet Touch Free Guidance; podsys dla maszyn do druku jednostronnego z przedłużonym wykładaniem) dopasowanie wysokości odkładania arkuszy w stosie do grubości surowca urządzenie nonstop (grabie) dla nieprzerwanej produkcji Przedłużenie wykładania przedłużenie wykładania o mm (ALV2) lub mm (ALV3) podniesienie produktywności maszyny w trybie z lakierowaniem przez przedłużenie odcinka suszącego Aparat proszkujący dozowanie ilości proszku w zależności od stosowanego formatu kontrola ciśnienia podawania proszku i stanu napełnienia Hamulce arkuszy wałki ssące z sześcioma pierścieniami ssącymi zamontowanymi na stałe (zewnętrzne odstawiane) lub trzema przestawianymi pierścieniami ssącymi dla maszyn do druku z odwracaniem lub w pakiecie Touch Free Guidance System odsysania EES uniknięcie obciążeń zdrowotnych lotnymi związkami organicznymi i ozonem przy produkcji UV 18 KBA Rapida 75 PRO KBA Rapida 75 PRO 19

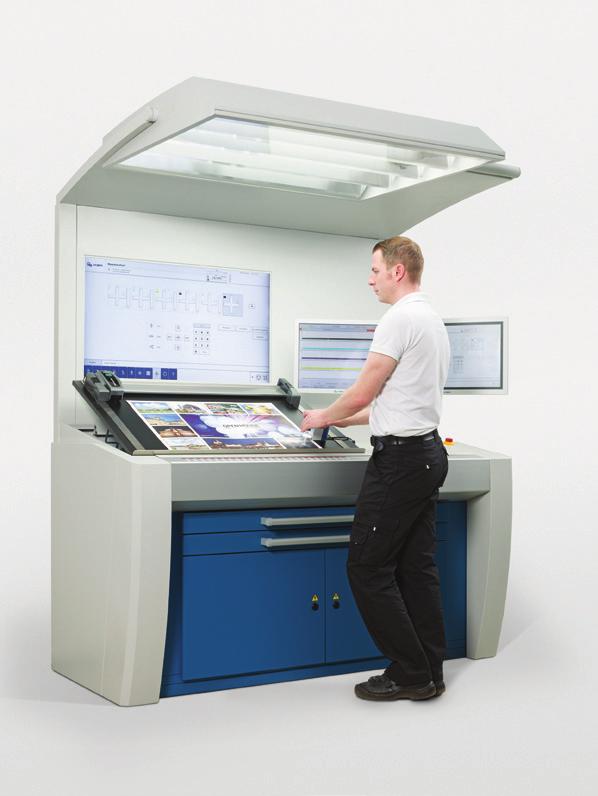

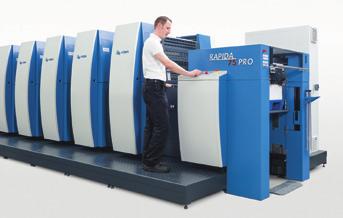

10 Workflow ErgoTronic - technologia stanowiska kierowania Nowa i uproszczona filozofia sterowania Dzięki nowoczesnemu stanowisku kierowania obsługa maszyną KBA Rapida 75 PRO jest łatwa oraz intuicyjna. Wszystkie funkcje zostały przejrzyście zestawione wraz z zorientowaniem na przebieg procesu. Całość jest realizowana z ekranu dotykowego Touchscreen. Dodatkowe ekrany z przyciskami szybkiego wyboru dla samonakładak i wykładania dbają o pełny komfort obsługi - bezpośrednio przy maszynie. Dodatkowo KBA Rapida 75 PRO dysponuje komponentami do połączenia z systemem sterowania i zarządzania produkcją. ErgoTronic Wallscreen do wizualizacji wszystkich nastaw maszyny obraz na żywo dla systemu QualiTronic ColorControl na Wallscreen ie dozowanie nafarbieniem ColorTronic z wyświetleniem stref farbowych na stanowisku kierowania możliwe przyłączenie do obecnego w drukarni systemu DensiTronic Professional odkładanie arkuszy z przestawieniem pochyłu pulpitu stanowiska przestawienie wysokości stanowiska przy pomocy silników z funkcją zapamiętania interfejs USB dla szybkiej wymiany danych zlecenia nieprzerwane zasilanie prądem dla bezpiecznego wyłączenia maszyny przy problemach z dostarczeniem energii elektrycznej zintegrowany moduł zdalnej diagnozy KBA PressSupport 24 z przyłączeniem do internetu dla zdalnej diagnozy i aktualizacji oprogramowania Funkcje stanowiska kierowania (w zależności od wyposażenia) program zmiany zlecenia JobAccess dla automatycznego wstępnego ustawienia zlecenia zapisanie specyficznych dla zlecenia parametrów maszyny przy ponownym jego wykorzystaniu zdalne przestawianie registrów sterowanie wszystkimi urządzeniami peryferyjnymi wyświetlanie danych dotyczących konserwacji i możliwość wydrukowania listy pełna kontrola danych w połączeniu z Logotronic Professional utworzenie i wydrukowanie karty stosu wyświetlenie obrazu podglądu Nowy TouchTronic - funkcje obsługi Touchscreen dla intuicyjnej obsługi wszystkich funkcji maszyny mniej makulatury rozruchowej dzięki nowej funkcji budowy profilu farbowego wszystkie funkcje obsługi dostępne po maksymalnie 2 kliknięciach lista prac z podglądem i funkcjami optymalizującymi dla kolejności zleceń według danych pokrycia farbowego przejrzysta obsługa kolorów dodatkowych Program zmiany zlecenia JobAccess przygotowanie kolejnego zlecenia podczas bieżącej produkcji do 50% oszczędności czasu narządzania dzięki programowi JobAccess automatyczne wykonanie wszystkich wstępnie wybranych procesów narządzania w zoptymalizowanej czasowo kolejności wstępne ustawienie formatu i grubości podłoża drukowego wstępne ustawienie wszystkich nastaw powietrza w stosunku do specyfiki zlecenia wstępne ustawienie dozowania nafarbieniem ColorTronic wstępne ustawienie i aktywowanie funkcji mycia ErgoTronic - stanowisko kierowania z zintegrowaną techniką pomiarową dodatkowo do wyposażenia ErgoTronic pulpit na podsysie ze stałym pochyłem płyty ErgoTronic ColorDrive do pomiarów densytometrycznych i spektrofotometrycznych ErgoTronic ACR do korekty pasowania integracja Instrument Flight dla poszerzonej regulacji nafarbienia o balans szarości PSO Match dla regulacja nafarbienia według PSO i ISO CIPLinkX wstępne ustawienie stref farbowych dzięki danym CIP3 LogoTronic Professional rozbudowny system zarządzania dla maszyn drukujących KBA CIP3/CIP4-interfejs dla przygotowalni JDF/JMF- lub interfejs XML do systemu MIS zarządzanie zleceniami wstępne ustawienie maszyny centralny bank danych farbowych PressWatch dla graficznego przedstawienia całej produkcji SpeedWatch dla graficznego przedstawienia przebiegu zlecenia automatyczne zapisywanie i zarządzanie wszystkimi protokołami jakościowymi 20 KBA Rapida 75 PRO KBA Rapida 75 PRO 21

11 Dane techniczne KBA Rapida 75 PRO Dane techniczne Format arkusza maksymalny (standard/opcja) 530 x 750 / 605 x 750 mm minimalny (standard/opcja) 300 x 300 / 350 x 300 mm Format zadruku standard/opcja (druk jednostronny) 520 x 735 / 585 x 735 mm druk z odwracaniem 510 x 735 mm Podłoża drukowe 1) standard 0,04 0,6 mm z wyposażeniem do kartonu do 0,8 mm z systemem odwracania 0,04 0,5 mm Wydajność produkcyjna 2) do 8 zesp. druk. + zesp. lak ark./h do 10 zesp. druk. + zesp. lak ark./h maszyna z systemem odwracania arkuszy w trybie z odwracaniem ark./h maszyna z pakietem High-Speed (opcja) ark./h Wysokość stosu samonakładak 980 mm wykładanie 920 mm Formy drukowe i obciągi gumowe formy drukowe standard/opcja 605 x 745 / 660 x 745 mm standardowy początek kopii 37,5 mm format obciągu gumowego 700 x 743 mm Konfiguracje do 9 zespołów drukujących z zespołem lakierującym lub 10 zespołów drukujących 1) decydująca jest sztywność podłoża 2) w zależności od warunków w drukarni, zastosowanych farb i podłoży drukowych Przedstawione zdjęcia i opisy mogą zawierać wyposażenie opcjonalne. Dokładniejsze informacje uzyskacie Państwo od naszego przedstawicielstwa. 22 KBA Rapida 75 PRO KBA Rapida 75 PRO 23

12 KBA Rapida 75 PRO Koenig & Bauer Group Tekst i zdjęcia wolno wykorzystywać wyłącznie za zgodą Koenig & Bauer AG. Zdjęcia mogą prezentować elementy wyposażenia dodatkowego, które nie są ujęte w podstawowej cenie maszyny. Techniczne i konstrukcyjne zmiany zastrzeżone przez producenta. Na wszelkie pytania chętnie odpowie Dział Handlowy naszej firmy Koenig & Bauer AG Bogenoffsetmaschinen Postfach , Radebeul, Deutschland Friedrich-List-Str Radebeul, Deutschland Tel: +49 (0) Fax: +49 (0) kba-radebeul@kba.com Nasze przedstawicielstwo: KBA CEE Sp. z o.o Warszawa ul. Puławska 456 tel faks
