PIK Serwis Stare Babice ul. Mizikowskiego 7c. Szanowni Państwo,

Transkrypt

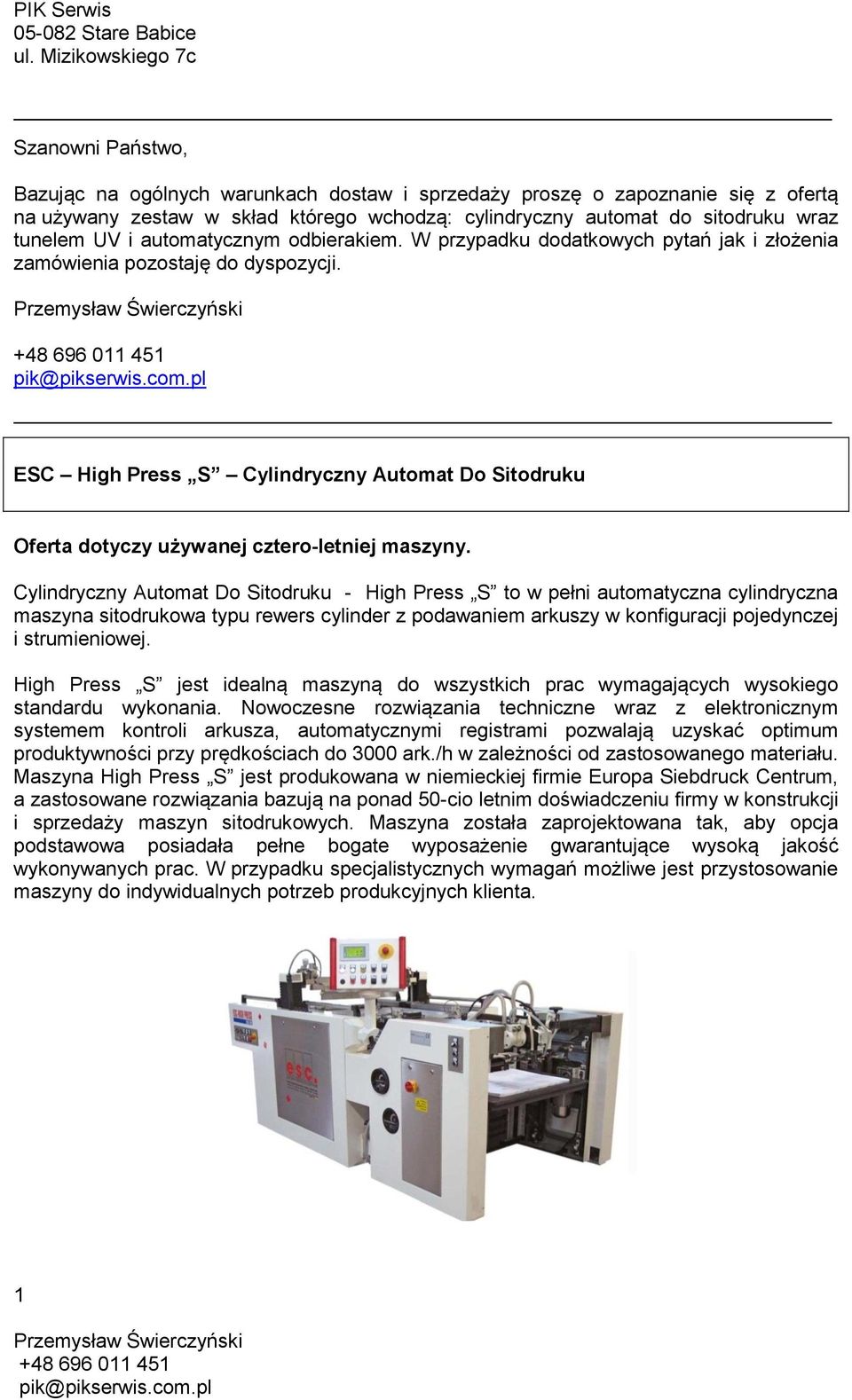

1 Szanowni Państwo, Bazując na ogólnych warunkach dostaw i sprzedaży proszę o zapoznanie się z ofertą na używany zestaw w skład którego wchodzą: cylindryczny automat do sitodruku wraz tunelem UV i automatycznym odbierakiem. W przypadku dodatkowych pytań jak i złożenia zamówienia pozostaję do dyspozycji. ESC High Press S Cylindryczny Automat Do Sitodruku Oferta dotyczy używanej cztero-letniej maszyny. Cylindryczny Automat Do Sitodruku - High Press S to w pełni automatyczna cylindryczna maszyna sitodrukowa typu rewers cylinder z podawaniem arkuszy w konfiguracji pojedynczej i strumieniowej. High Press S jest idealną maszyną do wszystkich prac wymagających wysokiego standardu wykonania. Nowoczesne rozwiązania techniczne wraz z elektronicznym systemem kontroli arkusza, automatycznymi registrami pozwalają uzyskać optimum produktywności przy prędkościach do 3000 ark./h w zależności od zastosowanego materiału. Maszyna High Press S jest produkowana w niemieckiej firmie Europa Siebdruck Centrum, a zastosowane rozwiązania bazują na ponad 50-cio letnim doświadczeniu firmy w konstrukcji i sprzedaży maszyn sitodrukowych. Maszyna została zaprojektowana tak, aby opcja podstawowa posiadała pełne bogate wyposażenie gwarantujące wysoką jakość wykonywanych prac. W przypadku specjalistycznych wymagań możliwe jest przystosowanie maszyny do indywidualnych potrzeb produkcyjnych klienta. 1

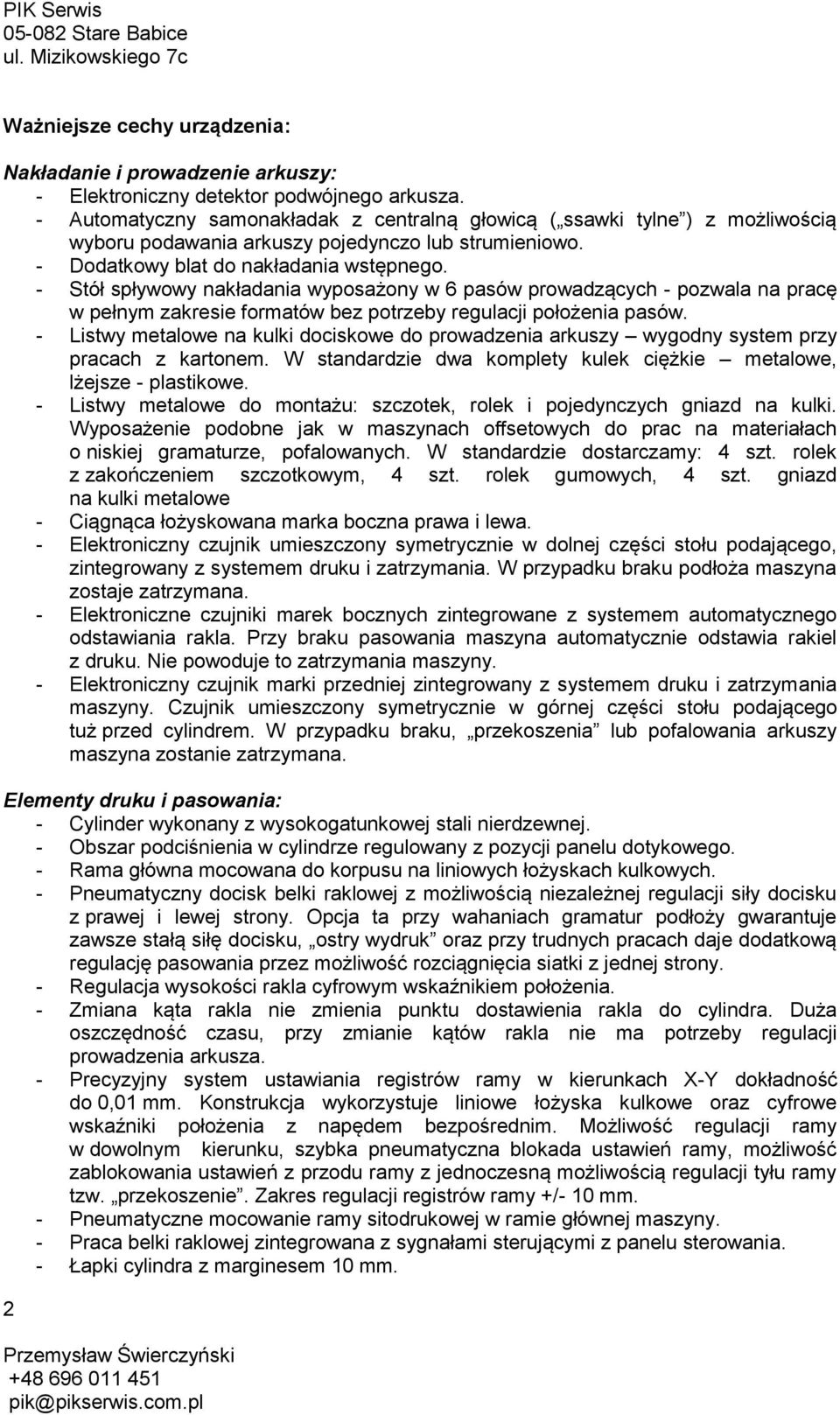

2 Ważniejsze cechy urządzenia: Nakładanie i prowadzenie arkuszy: - Elektroniczny detektor podwójnego arkusza. - Automatyczny samonakładak z centralną głowicą ( ssawki tylne ) z możliwością wyboru podawania arkuszy pojedynczo lub strumieniowo. - Dodatkowy blat do nakładania wstępnego. - Stół spływowy nakładania wyposażony w 6 pasów prowadzących - pozwala na pracę w pełnym zakresie formatów bez potrzeby regulacji położenia pasów. - Listwy metalowe na kulki dociskowe do prowadzenia arkuszy wygodny system przy pracach z kartonem. W standardzie dwa komplety kulek ciężkie metalowe, lżejsze - plastikowe. - Listwy metalowe do montażu: szczotek, rolek i pojedynczych gniazd na kulki. Wyposażenie podobne jak w maszynach offsetowych do prac na materiałach o niskiej gramaturze, pofalowanych. W standardzie dostarczamy: 4 szt. rolek z zakończeniem szczotkowym, 4 szt. rolek gumowych, 4 szt. gniazd na kulki metalowe - Ciągnąca łożyskowana marka boczna prawa i lewa. - Elektroniczny czujnik umieszczony symetrycznie w dolnej części stołu podającego, zintegrowany z systemem druku i zatrzymania. W przypadku braku podłoża maszyna zostaje zatrzymana. - Elektroniczne czujniki marek bocznych zintegrowane z systemem automatycznego odstawiania rakla. Przy braku pasowania maszyna automatycznie odstawia rakiel z druku. Nie powoduje to zatrzymania maszyny. - Elektroniczny czujnik marki przedniej zintegrowany z systemem druku i zatrzymania maszyny. Czujnik umieszczony symetrycznie w górnej części stołu podającego tuż przed cylindrem. W przypadku braku, przekoszenia lub pofalowania arkuszy maszyna zostanie zatrzymana. Elementy druku i pasowania: - Cylinder wykonany z wysokogatunkowej stali nierdzewnej. - Obszar podciśnienia w cylindrze regulowany z pozycji panelu dotykowego. - Rama główna mocowana do korpusu na liniowych łożyskach kulkowych. - Pneumatyczny docisk belki raklowej z możliwością niezależnej regulacji siły docisku z prawej i lewej strony. Opcja ta przy wahaniach gramatur podłoży gwarantuje zawsze stałą siłę docisku, ostry wydruk oraz przy trudnych pracach daje dodatkową regulację pasowania przez możliwość rozciągnięcia siatki z jednej strony. - Regulacja wysokości rakla cyfrowym wskaźnikiem położenia. - Zmiana kąta rakla nie zmienia punktu dostawienia rakla do cylindra. Duża oszczędność czasu, przy zmianie kątów rakla nie ma potrzeby regulacji prowadzenia arkusza. - Precyzyjny system ustawiania registrów ramy w kierunkach X-Y dokładność do 0,01 mm. Konstrukcja wykorzystuje liniowe łożyska kulkowe oraz cyfrowe wskaźniki położenia z napędem bezpośrednim. Możliwość regulacji ramy w dowolnym kierunku, szybka pneumatyczna blokada ustawień ramy, możliwość zablokowania ustawień z przodu ramy z jednoczesną możliwością regulacji tyłu ramy tzw. przekoszenie. Zakres regulacji registrów ramy +/- 10 mm. - Pneumatyczne mocowanie ramy sitodrukowej w ramie głównej maszyny. - Praca belki raklowej zintegrowana z sygnałami sterującymi z panelu sterowania. - Łapki cylindra z marginesem 10 mm. 2

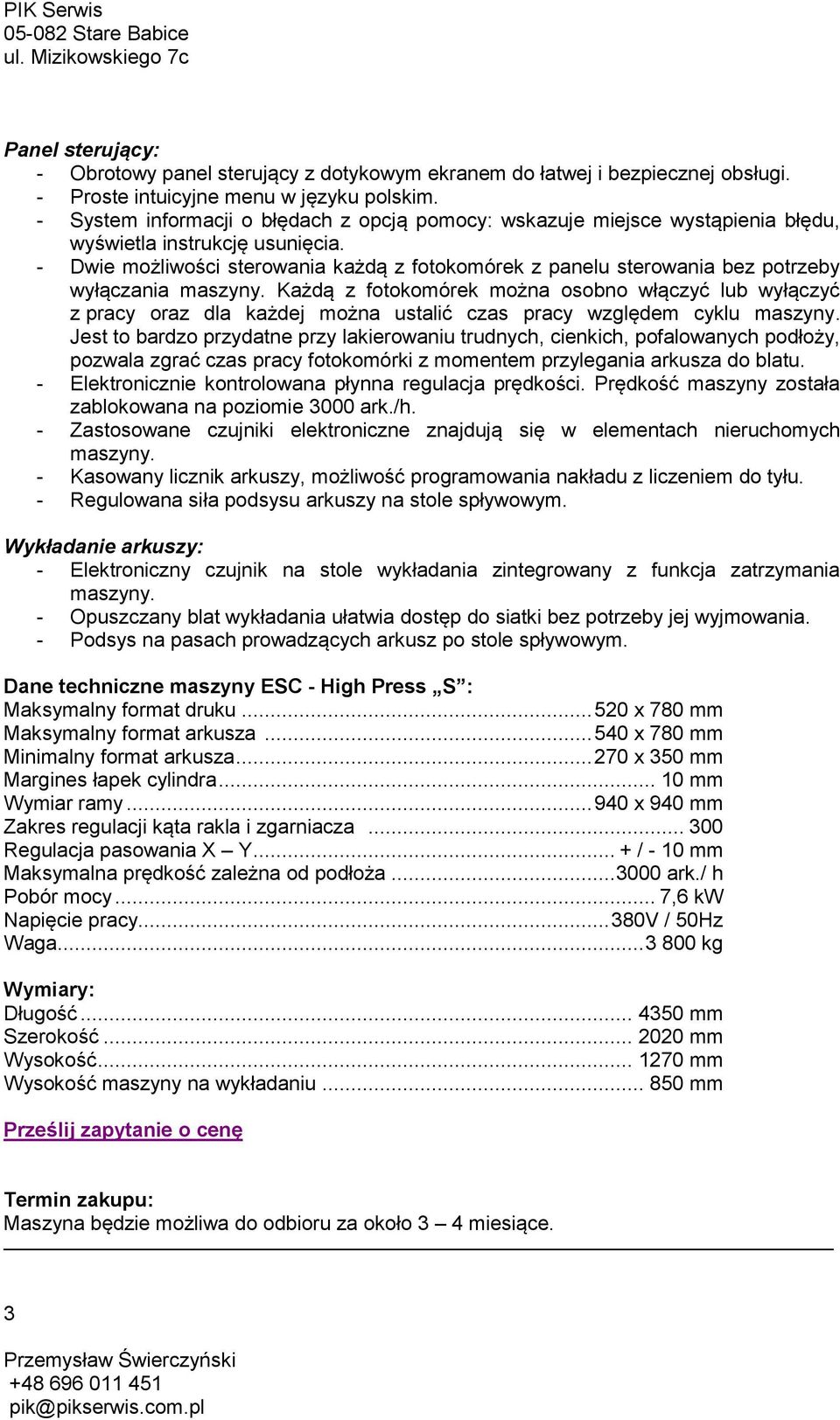

3 Panel sterujący: - Obrotowy panel sterujący z dotykowym ekranem do łatwej i bezpiecznej obsługi. - Proste intuicyjne menu w języku polskim. - System informacji o błędach z opcją pomocy: wskazuje miejsce wystąpienia błędu, wyświetla instrukcję usunięcia. - Dwie możliwości sterowania każdą z fotokomórek z panelu sterowania bez potrzeby wyłączania maszyny. Każdą z fotokomórek można osobno włączyć lub wyłączyć z pracy oraz dla każdej można ustalić czas pracy względem cyklu maszyny. Jest to bardzo przydatne przy lakierowaniu trudnych, cienkich, pofalowanych podłoży, pozwala zgrać czas pracy fotokomórki z momentem przylegania arkusza do blatu. - Elektronicznie kontrolowana płynna regulacja prędkości. Prędkość maszyny została zablokowana na poziomie 3000 ark./h. - Zastosowane czujniki elektroniczne znajdują się w elementach nieruchomych maszyny. - Kasowany licznik arkuszy, możliwość programowania nakładu z liczeniem do tyłu. - Regulowana siła podsysu arkuszy na stole spływowym. Wykładanie arkuszy: - Elektroniczny czujnik na stole wykładania zintegrowany z funkcja zatrzymania maszyny. - Opuszczany blat wykładania ułatwia dostęp do siatki bez potrzeby jej wyjmowania. - Podsys na pasach prowadzących arkusz po stole spływowym. Dane techniczne maszyny ESC - High Press S : Maksymalny format druku x 780 mm Maksymalny format arkusza x 780 mm Minimalny format arkusza x 350 mm Margines łapek cylindra mm Wymiar ramy x 940 mm Zakres regulacji kąta rakla i zgarniacza Regulacja pasowania X Y... + / - 10 mm Maksymalna prędkość zależna od podłoża ark./ h Pobór mocy... 7,6 kw Napięcie pracy V / 50Hz Waga kg Wymiary: Długość mm Szerokość mm Wysokość mm Wysokość maszyny na wykładaniu mm Prześlij zapytanie o cenę Termin zakupu: Maszyna będzie możliwa do odbioru za około 3 4 miesiące. 3

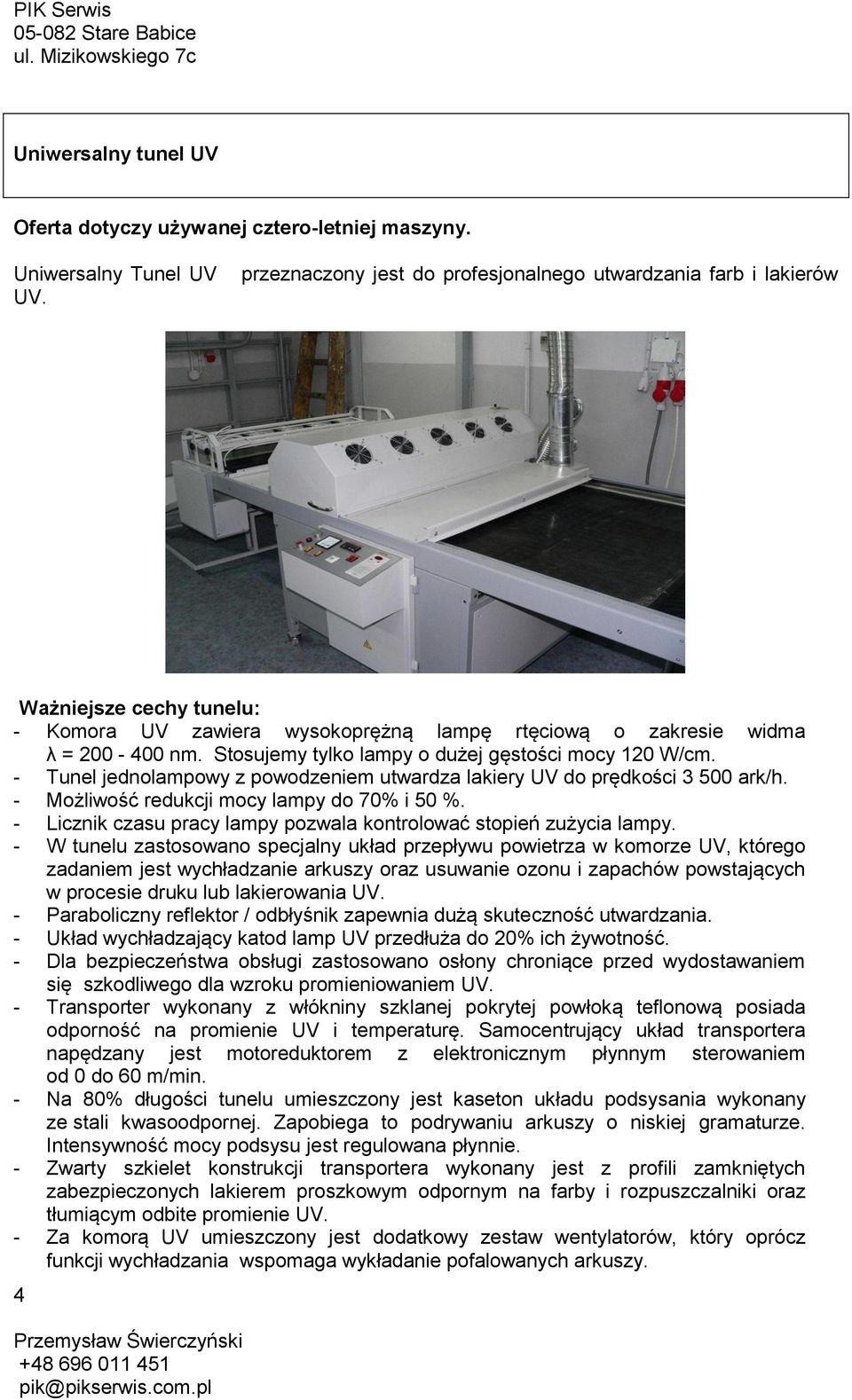

4 Uniwersalny tunel UV Oferta dotyczy używanej cztero-letniej maszyny. Uniwersalny Tunel UV UV. przeznaczony jest do profesjonalnego utwardzania farb i lakierów Ważniejsze cechy tunelu: - Komora UV zawiera wysokoprężną lampę rtęciową o zakresie widma λ = nm. Stosujemy tylko lampy o dużej gęstości mocy 120 W/cm. - Tunel jednolampowy z powodzeniem utwardza lakiery UV do prędkości ark/h. - Możliwość redukcji mocy lampy do 70% i 50 %. - Licznik czasu pracy lampy pozwala kontrolować stopień zużycia lampy. - W tunelu zastosowano specjalny układ przepływu powietrza w komorze UV, którego zadaniem jest wychładzanie arkuszy oraz usuwanie ozonu i zapachów powstających w procesie druku lub lakierowania UV. - Paraboliczny reflektor / odbłyśnik zapewnia dużą skuteczność utwardzania. - Układ wychładzający katod lamp UV przedłuża do 20% ich żywotność. - Dla bezpieczeństwa obsługi zastosowano osłony chroniące przed wydostawaniem się szkodliwego dla wzroku promieniowaniem UV. - Transporter wykonany z włókniny szklanej pokrytej powłoką teflonową posiada odporność na promienie UV i temperaturę. Samocentrujący układ transportera napędzany jest motoreduktorem z elektronicznym płynnym sterowaniem od 0 do 60 m/min. - Na 80% długości tunelu umieszczony jest kaseton układu podsysania wykonany ze stali kwasoodpornej. Zapobiega to podrywaniu arkuszy o niskiej gramaturze. Intensywność mocy podsysu jest regulowana płynnie. - Zwarty szkielet konstrukcji transportera wykonany jest z profili zamkniętych zabezpieczonych lakierem proszkowym odpornym na farby i rozpuszczalniki oraz tłumiącym odbite promienie UV. - Za komorą UV umieszczony jest dodatkowy zestaw wentylatorów, który oprócz funkcji wychładzania wspomaga wykładanie pofalowanych arkuszy. 4

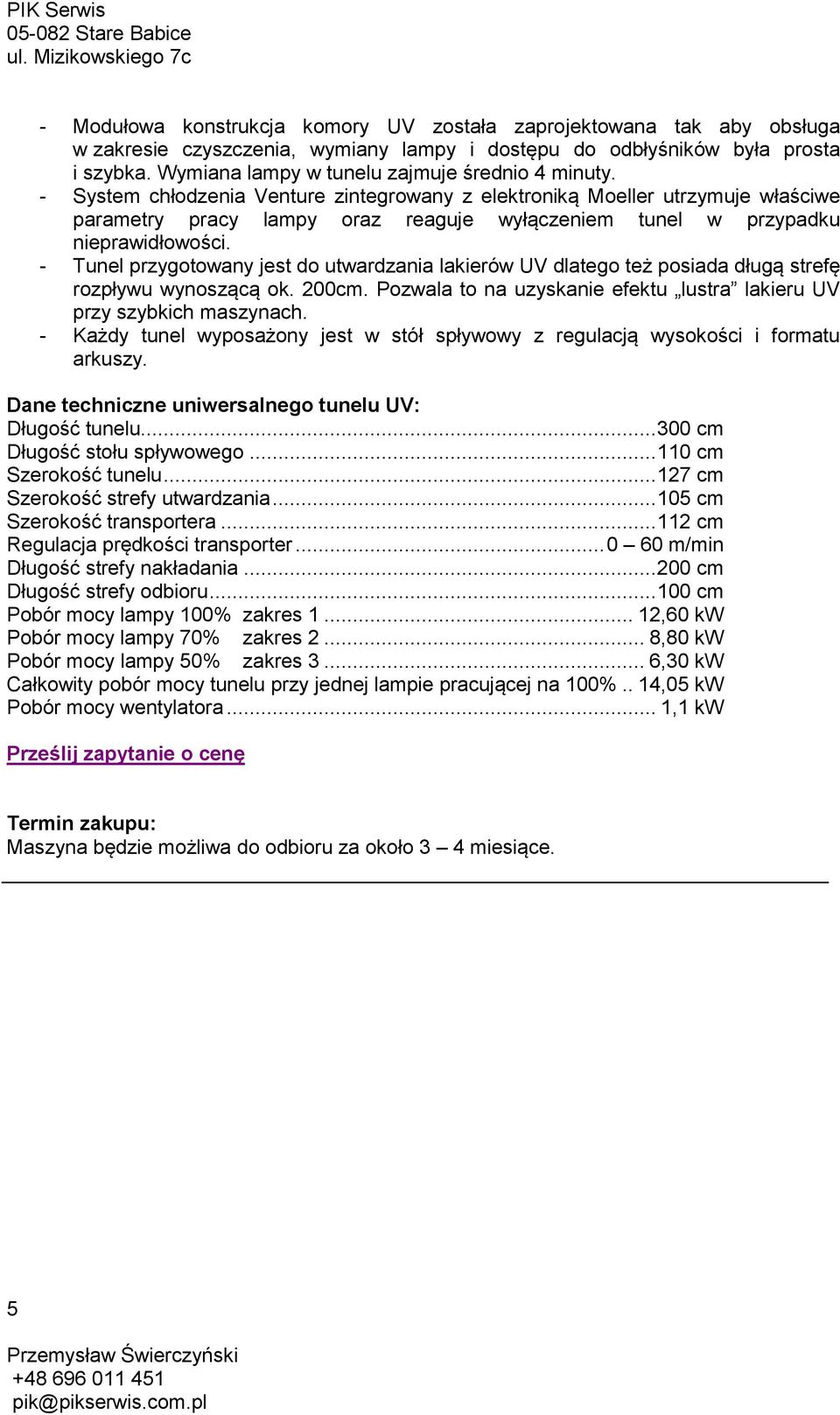

5 - Modułowa konstrukcja komory UV została zaprojektowana tak aby obsługa w zakresie czyszczenia, wymiany lampy i dostępu do odbłyśników była prosta i szybka. Wymiana lampy w tunelu zajmuje średnio 4 minuty. - System chłodzenia Venture zintegrowany z elektroniką Moeller utrzymuje właściwe parametry pracy lampy oraz reaguje wyłączeniem tunel w przypadku nieprawidłowości. - Tunel przygotowany jest do utwardzania lakierów UV dlatego też posiada długą strefę rozpływu wynoszącą ok. 200cm. Pozwala to na uzyskanie efektu lustra lakieru UV przy szybkich maszynach. - Każdy tunel wyposażony jest w stół spływowy z regulacją wysokości i formatu arkuszy. Dane techniczne uniwersalnego tunelu UV: Długość tunelu cm Długość stołu spływowego cm Szerokość tunelu cm Szerokość strefy utwardzania cm Szerokość transportera cm Regulacja prędkości transporter m/min Długość strefy nakładania cm Długość strefy odbioru cm Pobór mocy lampy 100% zakres ,60 kw Pobór mocy lampy 70% zakres ,80 kw Pobór mocy lampy 50% zakres ,30 kw Całkowity pobór mocy tunelu przy jednej lampie pracującej na 100%.. 14,05 kw Pobór mocy wentylatora... 1,1 kw Prześlij zapytanie o cenę Termin zakupu: Maszyna będzie możliwa do odbioru za około 3 4 miesiące. 5

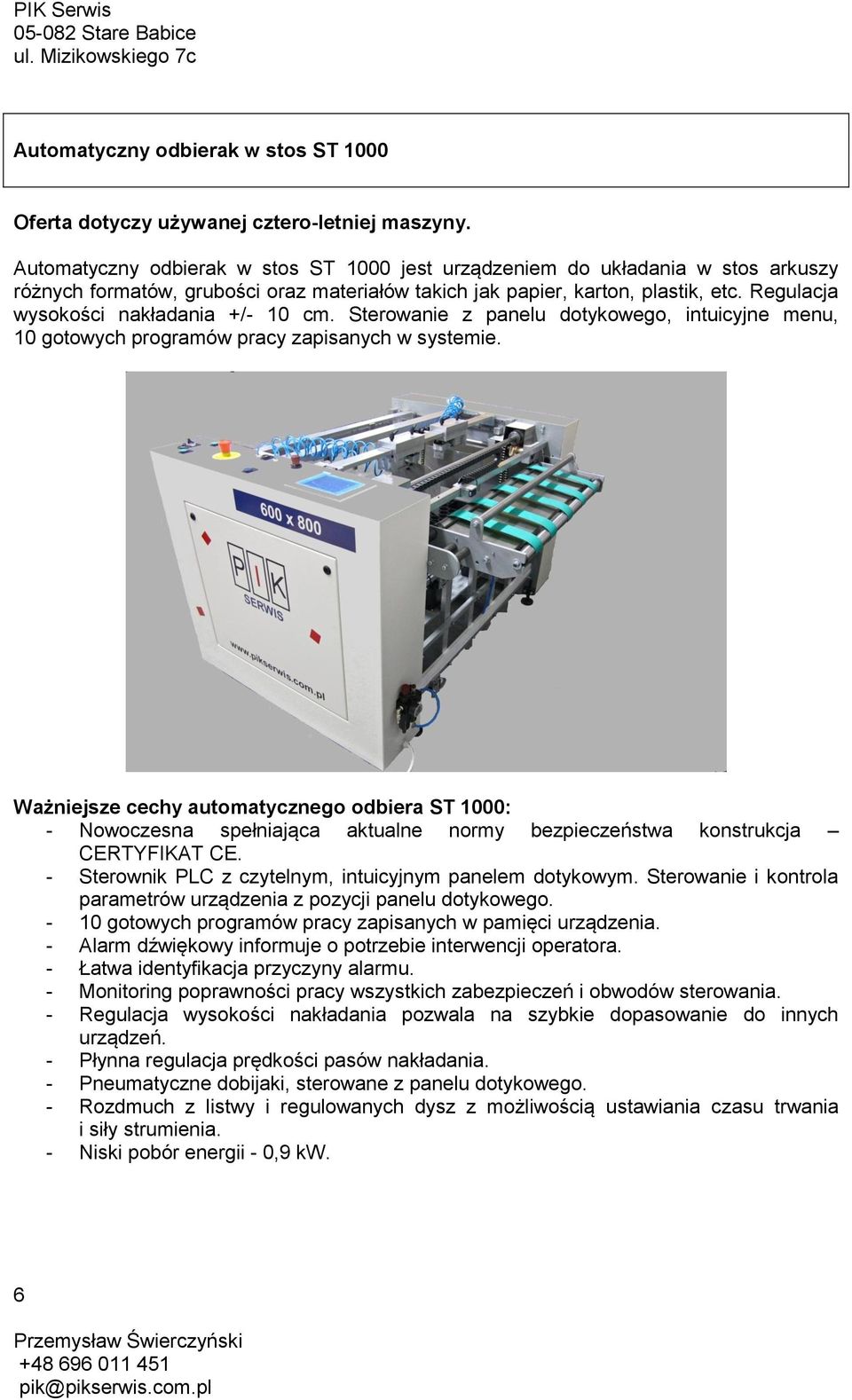

6 Automatyczny odbierak w stos ST 1000 Oferta dotyczy używanej cztero-letniej maszyny. Automatyczny odbierak w stos ST 1000 jest urządzeniem do układania w stos arkuszy różnych formatów, grubości oraz materiałów takich jak papier, karton, plastik, etc. Regulacja wysokości nakładania +/- 10 cm. Sterowanie z panelu dotykowego, intuicyjne menu, 10 gotowych programów pracy zapisanych w systemie. Ważniejsze cechy automatycznego odbiera ST 1000: - Nowoczesna spełniająca aktualne normy bezpieczeństwa konstrukcja CERTYFIKAT CE. - Sterownik PLC z czytelnym, intuicyjnym panelem dotykowym. Sterowanie i kontrola parametrów urządzenia z pozycji panelu dotykowego gotowych programów pracy zapisanych w pamięci urządzenia. - Alarm dźwiękowy informuje o potrzebie interwencji operatora. - Łatwa identyfikacja przyczyny alarmu. - Monitoring poprawności pracy wszystkich zabezpieczeń i obwodów sterowania. - Regulacja wysokości nakładania pozwala na szybkie dopasowanie do innych urządzeń. - Płynna regulacja prędkości pasów nakładania. - Pneumatyczne dobijaki, sterowane z panelu dotykowego. - Rozdmuch z listwy i regulowanych dysz z możliwością ustawiania czasu trwania i siły strumienia. - Niski pobór energii - 0,9 kw. 6

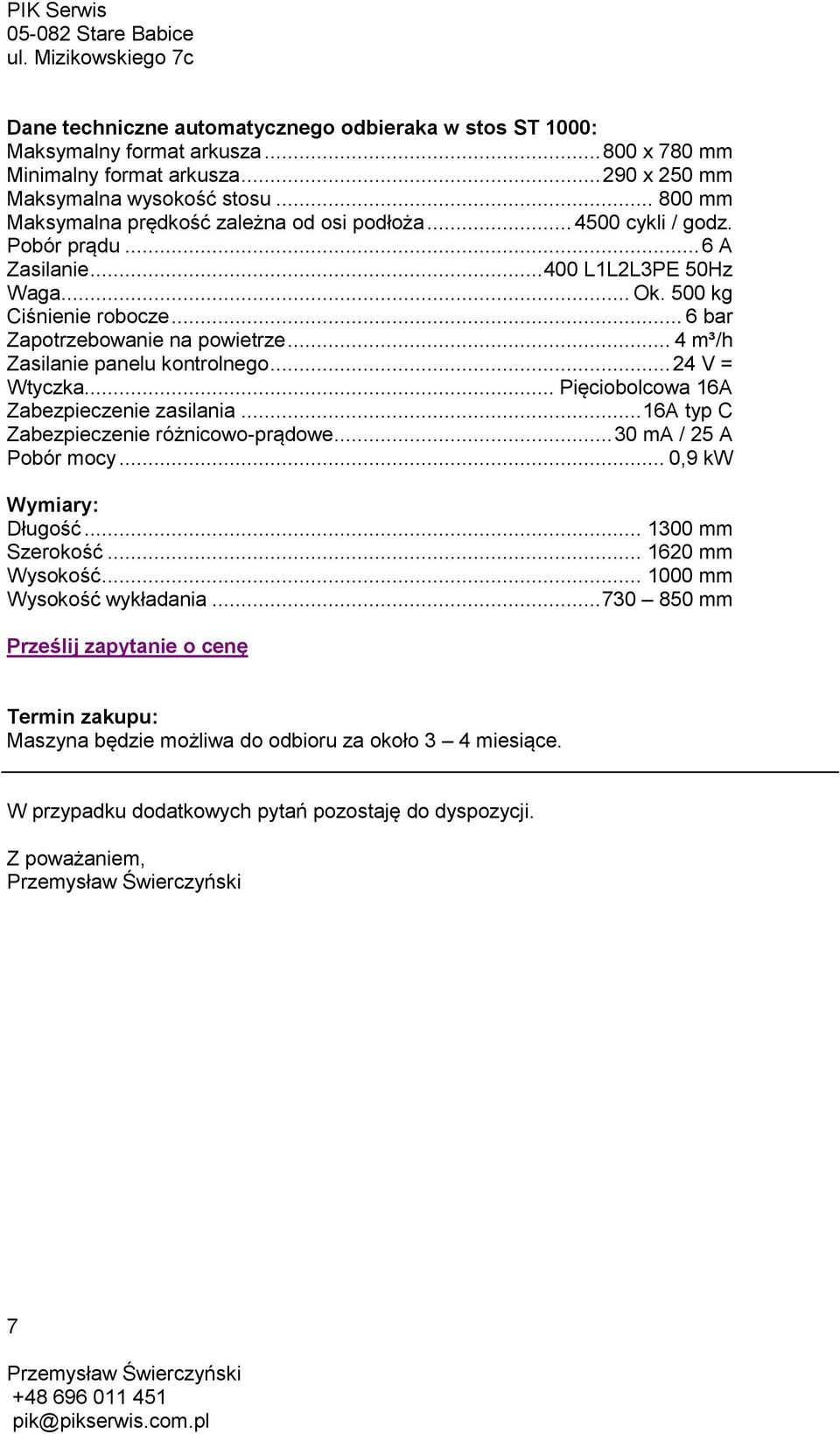

7 Dane techniczne automatycznego odbieraka w stos ST 1000: Maksymalny format arkusza x 780 mm Minimalny format arkusza x 250 mm Maksymalna wysokość stosu mm Maksymalna prędkość zależna od osi podłoża cykli / godz. Pobór prądu... 6 A Zasilanie L1L2L3PE 50Hz Waga... Ok. 500 kg Ciśnienie robocze... 6 bar Zapotrzebowanie na powietrze... 4 m³/h Zasilanie panelu kontrolnego V = Wtyczka... Pięciobolcowa 16A Zabezpieczenie zasilania... 16A typ C Zabezpieczenie różnicowo-prądowe ma / 25 A Pobór mocy... 0,9 kw Wymiary: Długość mm Szerokość mm Wysokość mm Wysokość wykładania mm Prześlij zapytanie o cenę Termin zakupu: Maszyna będzie możliwa do odbioru za około 3 4 miesiące. W przypadku dodatkowych pytań pozostaję do dyspozycji. Z poważaniem, 7
