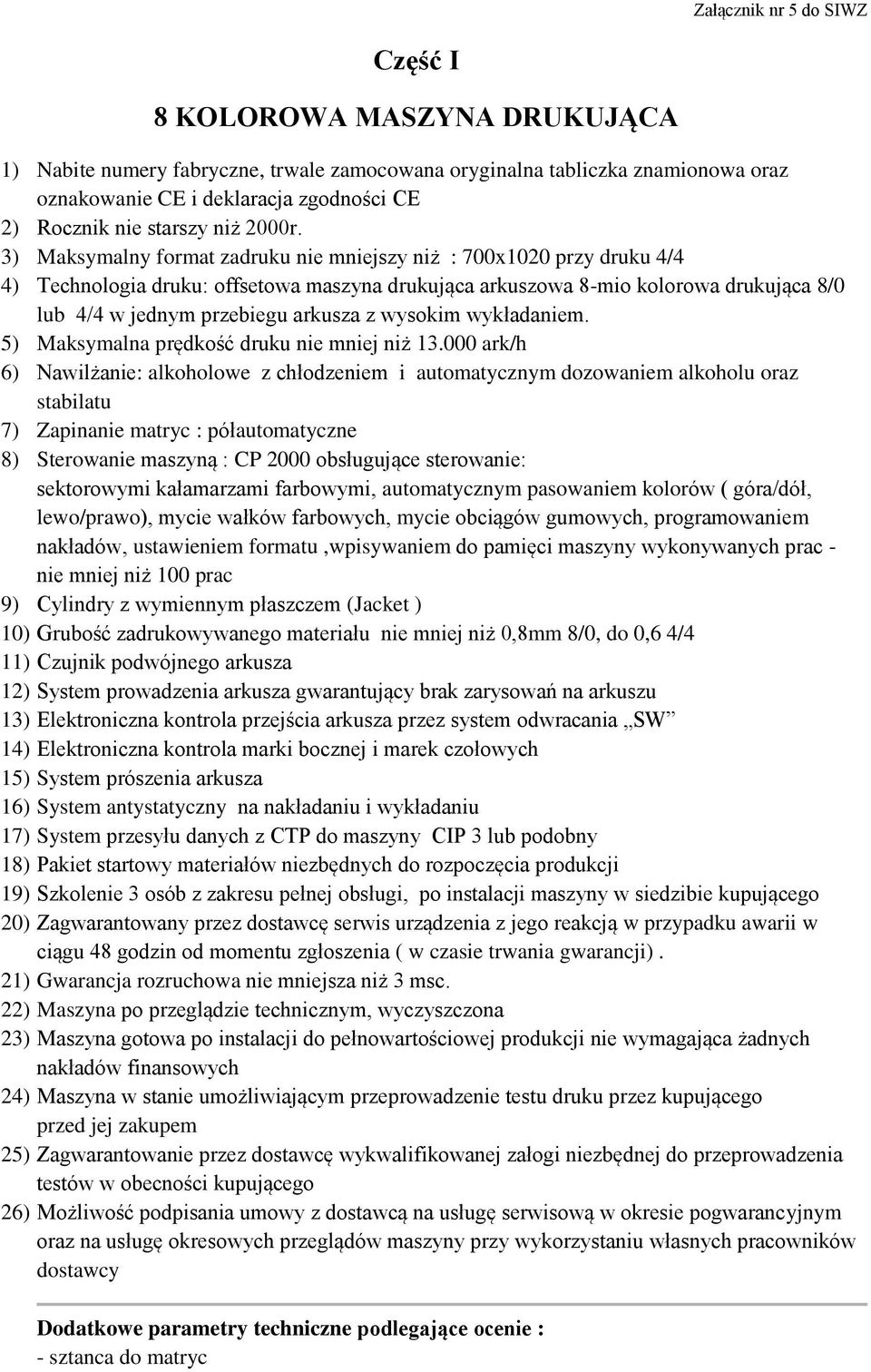

1 Załącznik nr 5 do SIWZ Część I 8 KOLOROWA MASZYNA DRUKUJĄCA 1) Nabite numery fabryczne, trwale zamocowana oryginalna tabliczka znamionowa oraz oznakowanie CE i deklaracja zgodności CE 2) Rocznik nie starszy niż 2000r. 3) Maksymalny format zadruku nie mniejszy niż : 700x1020 przy druku 4/4 4) Technologia druku: offsetowa maszyna drukująca arkuszowa 8-mio kolorowa drukująca 8/0 lub 4/4 w jednym przebiegu arkusza z wysokim wykładaniem. 5) Maksymalna prędkość druku nie mniej niż ark/h 6) Nawilżanie: alkoholowe z chłodzeniem i automatycznym dozowaniem alkoholu oraz stabilatu 7) Zapinanie matryc : półautomatyczne 8) Sterowanie maszyną : CP 2000 obsługujące sterowanie: sektorowymi kałamarzami farbowymi, automatycznym pasowaniem kolorów ( góra/dół, lewo/prawo), mycie wałków farbowych, mycie obciągów gumowych, programowaniem nakładów, ustawieniem formatu,wpisywaniem do pamięci maszyny wykonywanych prac - nie mniej niż 100 prac 9) Cylindry z wymiennym płaszczem (Jacket ) 10) Grubość zadrukowywanego materiału nie mniej niż 0,8mm 8/0, do 0,6 4/4 11) Czujnik podwójnego arkusza 12) System prowadzenia arkusza gwarantujący brak zarysowań na arkuszu 13) Elektroniczna kontrola przejścia arkusza przez system odwracania SW 14) Elektroniczna kontrola marki bocznej i marek czołowych 15) System prószenia arkusza 16) System antystatyczny na nakładaniu i wykładaniu 17) System przesyłu danych z CTP do maszyny CIP 3 lub podobny 18) Pakiet startowy materiałów niezbędnych do rozpoczęcia produkcji 19) Szkolenie 3 osób z zakresu pełnej obsługi, po instalacji maszyny w siedzibie kupującego 20) Zagwarantowany przez dostawcę serwis urządzenia z jego reakcją w przypadku awarii w ciągu 48 godzin od momentu zgłoszenia ( w czasie trwania gwarancji). 21) Gwarancja rozruchowa nie mniejsza niż 3 msc. 22) Maszyna po przeglądzie technicznym, wyczyszczona 23) Maszyna gotowa po instalacji do pełnowartościowej produkcji nie wymagająca żadnych nakładów finansowych 24) Maszyna w stanie umożliwiającym przeprowadzenie testu druku przez kupującego przed jej zakupem 25) Zagwarantowanie przez dostawcę wykwalifikowanej załogi niezbędnej do przeprowadzenia testów w obecności kupującego 26) Możliwość podpisania umowy z dostawcą na usługę serwisową w okresie pogwarancyjnym dostawcy Dodatkowe parametry techniczne podlegające ocenie : - sztanca do matryc

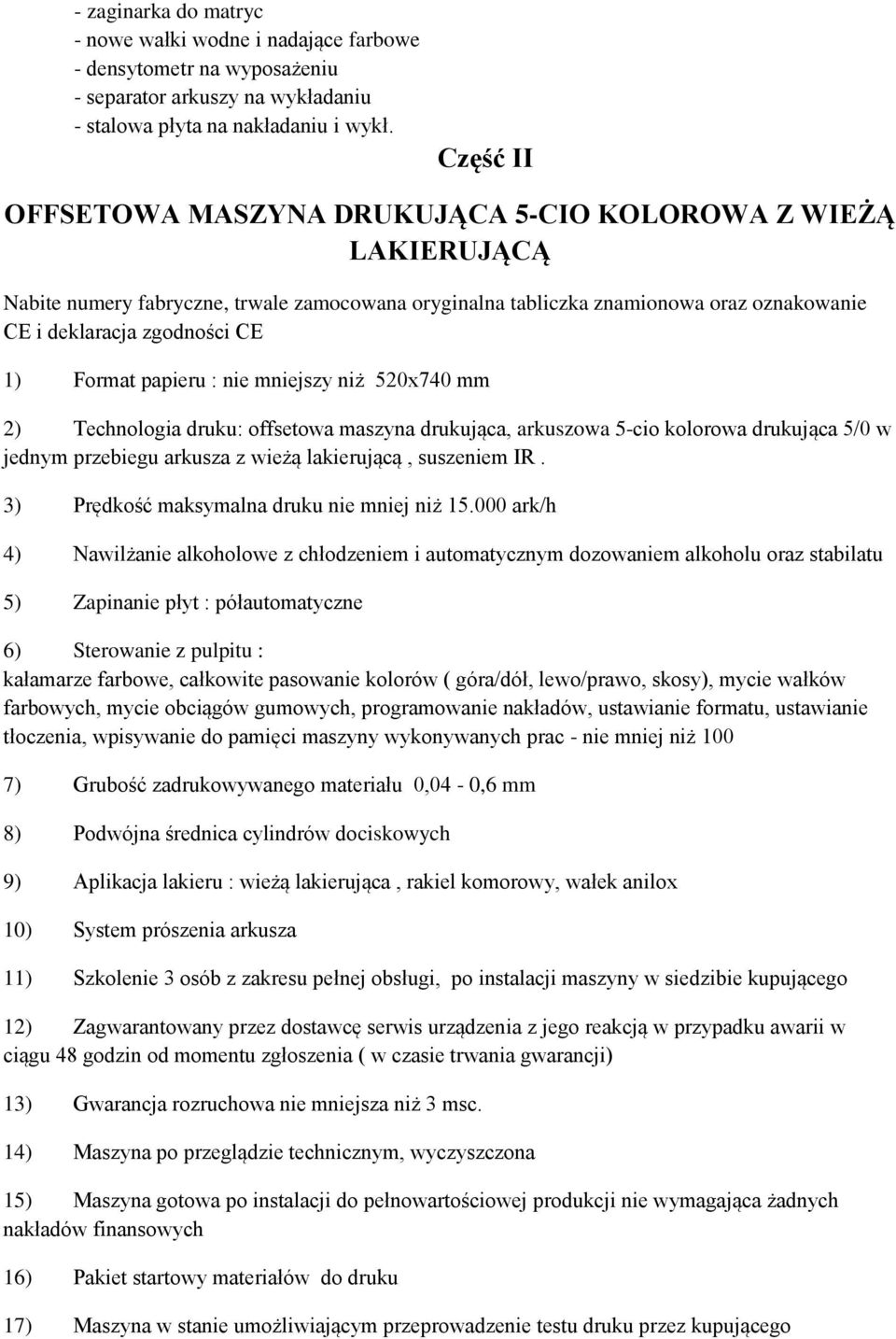

2 - zaginarka do matryc - nowe wałki wodne i nadające farbowe - densytometr na wyposażeniu - separator arkuszy na wykładaniu - stalowa płyta na nakładaniu i wykł. Część II OFFSETOWA MASZYNA DRUKUJĄCA 5-CIO KOLOROWA Z WIEŻĄ LAKIERUJĄCĄ Nabite numery fabryczne, trwale zamocowana oryginalna tabliczka znamionowa oraz oznakowanie CE i deklaracja zgodności CE 1) Format papieru : nie mniejszy niż 520x740 mm 2) Technologia druku: offsetowa maszyna drukująca, arkuszowa 5-cio kolorowa drukująca 5/0 w jednym przebiegu arkusza z wieżą lakierującą, suszeniem IR. 3) Prędkość maksymalna druku nie mniej niż ark/h 4) Nawilżanie alkoholowe z chłodzeniem i automatycznym dozowaniem alkoholu oraz stabilatu 5) Zapinanie płyt : półautomatyczne 6) Sterowanie z pulpitu : kałamarze farbowe, całkowite pasowanie kolorów ( góra/dół, lewo/prawo, skosy), mycie wałków farbowych, mycie obciągów gumowych, programowanie nakładów, ustawianie formatu, ustawianie tłoczenia, wpisywanie do pamięci maszyny wykonywanych prac - nie mniej niż 100 7) Grubość zadrukowywanego materiału 0,04-0,6 mm 8) Podwójna średnica cylindrów dociskowych 9) Aplikacja lakieru : wieżą lakierująca, rakiel komorowy, wałek anilox 10) System prószenia arkusza 11) Szkolenie 3 osób z zakresu pełnej obsługi, po instalacji maszyny w siedzibie kupującego 12) Zagwarantowany przez dostawcę serwis urządzenia z jego reakcją w przypadku awarii w ciągu 48 godzin od momentu zgłoszenia ( w czasie trwania gwarancji) 13) Gwarancja rozruchowa nie mniejsza niż 3 msc. 14) Maszyna po przeglądzie technicznym, wyczyszczona 15) Maszyna gotowa po instalacji do pełnowartościowej produkcji nie wymagająca żadnych nakładów finansowych 16) Pakiet startowy materiałów do druku 17) Maszyna w stanie umożliwiającym przeprowadzenie testu druku przez kupującego

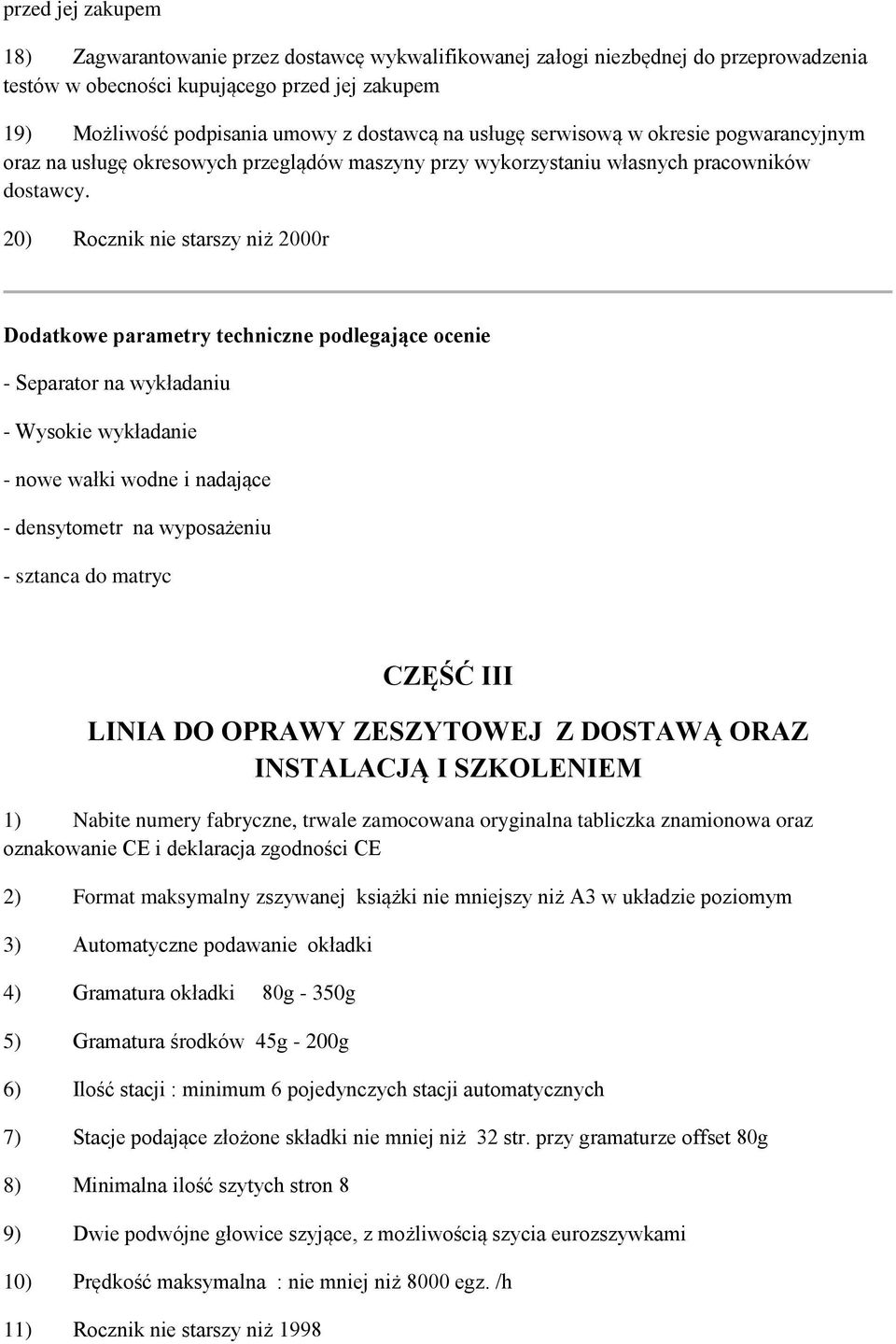

3 przed jej zakupem 18) Zagwarantowanie przez dostawcę wykwalifikowanej załogi niezbędnej do przeprowadzenia testów w obecności kupującego przed jej zakupem 19) Możliwość podpisania umowy z dostawcą na usługę serwisową w okresie pogwarancyjnym dostawcy. 20) Rocznik nie starszy niż 2000r Dodatkowe parametry techniczne podlegające ocenie - Separator na wykładaniu - Wysokie wykładanie - nowe wałki wodne i nadające - densytometr na wyposażeniu - sztanca do matryc CZĘŚĆ III LINIA DO OPRAWY ZESZYTOWEJ Z DOSTAWĄ ORAZ INSTALACJĄ I SZKOLENIEM 1) Nabite numery fabryczne, trwale zamocowana oryginalna tabliczka znamionowa oraz oznakowanie CE i deklaracja zgodności CE 2) Format maksymalny zszywanej książki nie mniejszy niż A3 w układzie poziomym 3) Automatyczne podawanie okładki 4) Gramatura okładki 80g - 350g 5) Gramatura środków 45g - 200g 6) Ilość stacji : minimum 6 pojedynczych stacji automatycznych 7) Stacje podające złożone składki nie mniej niż 32 str. przy gramaturze offset 80g 8) Minimalna ilość szytych stron 8 9) Dwie podwójne głowice szyjące, z możliwością szycia eurozszywkami 10) Prędkość maksymalna : nie mniej niż 8000 egz. /h 11) Rocznik nie starszy niż 1998

4 12) Maszyna po instalacji gotowa do produkcji nie wymagająca żadnych nakładów finansowych. 13) Szkolenie 3 osób z zakresu pełnej obsługi, po instalacji maszyny w siedzibie kupującego 14) Zagwarantowany przez dostawcę serwis urządzenia z reakcją serwisu w przypadku awarii w ciągu 48 godzin od momentu zgłoszenia (w okresie trwania gwarancji). 15) Gwarancja rozruchowa nie mniejsza niż 3 msc. 16) Maszyna po przeglądzie technicznym, wyczyszczona 17) Maszyna gotowa po instalacji do pełnowartościowej produkcji nie wymagająca żadnych nakładów finansowych 18) Maszyna w stanie umożliwiającym przeprowadzenie testów przez kupującego przed jej zakupem 19) Zagwarantowanie przez dostawcę wykwalifikowanej załogi niezbędnej do przeprowadzenia testów w obecności kupującego przed jej zakupem 20) Możliwość podpisania umowy z dostawcą na usługę serwisową w okresie pogwarancyjnym dostawcy Dodatkowe parametry techniczne podlegające ocenie: - Trójnóż z wycinką do dwóch użytków - Stacker na wykładaniu - Dodatkowa stacja ręczna - Dodatkowy komplet nowych noży CZĘŚĆ IV OKLEJARKA Z DOSTAWĄ ORAZ INSTALACJĄ I SZKOLENIEM 1) Nabite numery fabryczne, trwale zamocowana oryginalna tabliczka znamionowa oraz oznakowanie CE i deklaracja zgodności CE 2) Format maksymalny sklejanej książki nie mniejszy niż A3 w układzie poziomym 3) Automatyczne podawanie i bigowanie okładki 4) Gramatura okładki od 100g do 350g 5) Ilość szczęk : minimum 3 maksimum 4 6) Minimalna grubość grzbietu nie większa niż 1mm 7) Maksymalna grubość grzbietu nie mniejsza niż 45mm

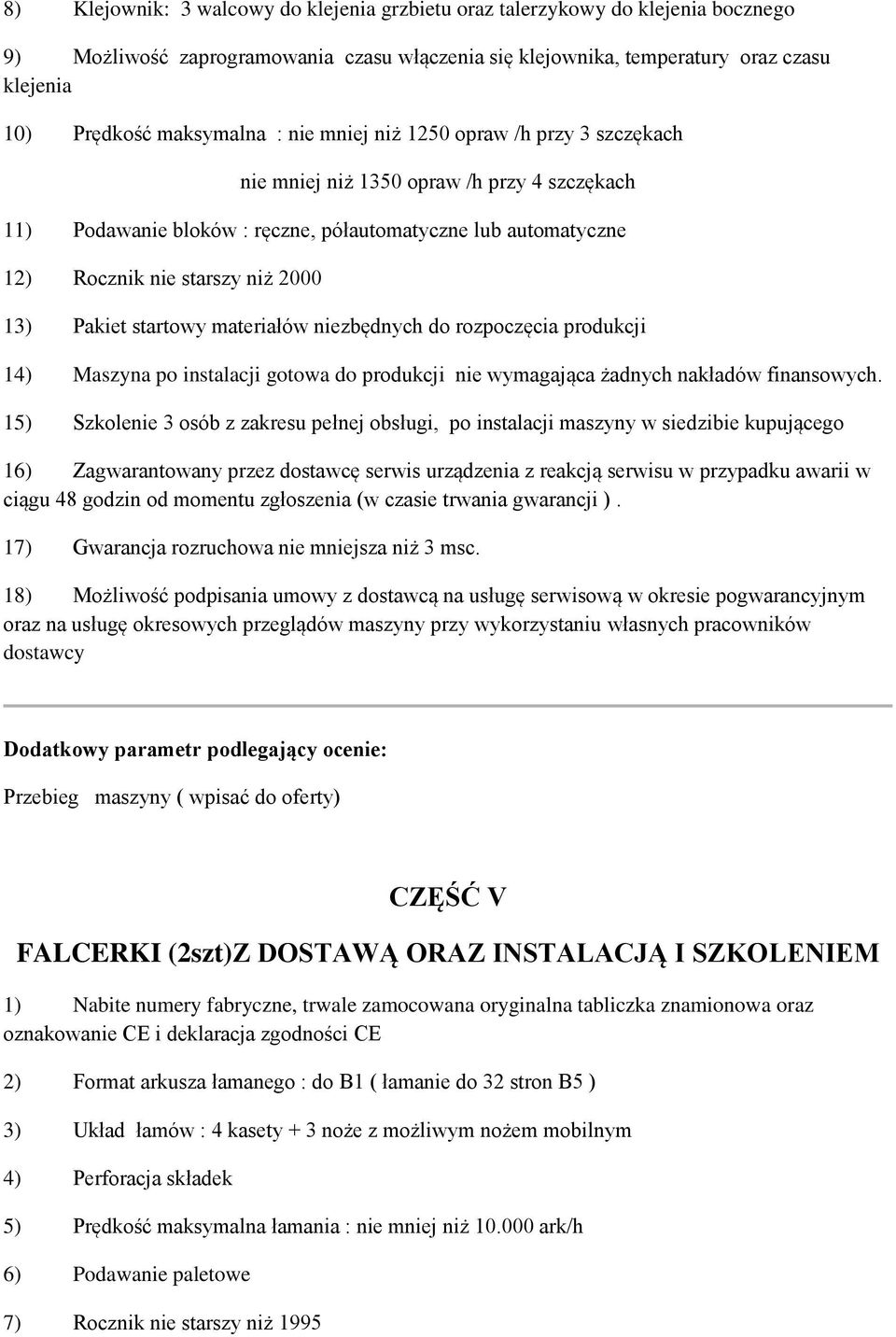

5 8) Klejownik: 3 walcowy do klejenia grzbietu oraz talerzykowy do klejenia bocznego 9) Możliwość zaprogramowania czasu włączenia się klejownika, temperatury oraz czasu klejenia 10) Prędkość maksymalna : nie mniej niż 1250 opraw /h przy 3 szczękach nie mniej niż 1350 opraw /h przy 4 szczękach 11) Podawanie bloków : ręczne, półautomatyczne lub automatyczne 12) Rocznik nie starszy niż ) Pakiet startowy materiałów niezbędnych do rozpoczęcia produkcji 14) Maszyna po instalacji gotowa do produkcji nie wymagająca żadnych nakładów finansowych. 15) Szkolenie 3 osób z zakresu pełnej obsługi, po instalacji maszyny w siedzibie kupującego 16) Zagwarantowany przez dostawcę serwis urządzenia z reakcją serwisu w przypadku awarii w ciągu 48 godzin od momentu zgłoszenia (w czasie trwania gwarancji ). 17) Gwarancja rozruchowa nie mniejsza niż 3 msc. 18) Możliwość podpisania umowy z dostawcą na usługę serwisową w okresie pogwarancyjnym dostawcy Dodatkowy parametr podlegający ocenie: Przebieg maszyny ( wpisać do oferty) CZĘŚĆ V FALCERKI (2szt)Z DOSTAWĄ ORAZ INSTALACJĄ I SZKOLENIEM 1) Nabite numery fabryczne, trwale zamocowana oryginalna tabliczka znamionowa oraz oznakowanie CE i deklaracja zgodności CE 2) Format arkusza łamanego : do B1 ( łamanie do 32 stron B5 ) 3) Układ łamów : 4 kasety + 3 noże z możliwym nożem mobilnym 4) Perforacja składek 5) Prędkość maksymalna łamania : nie mniej niż ark/h 6) Podawanie paletowe 7) Rocznik nie starszy niż 1995

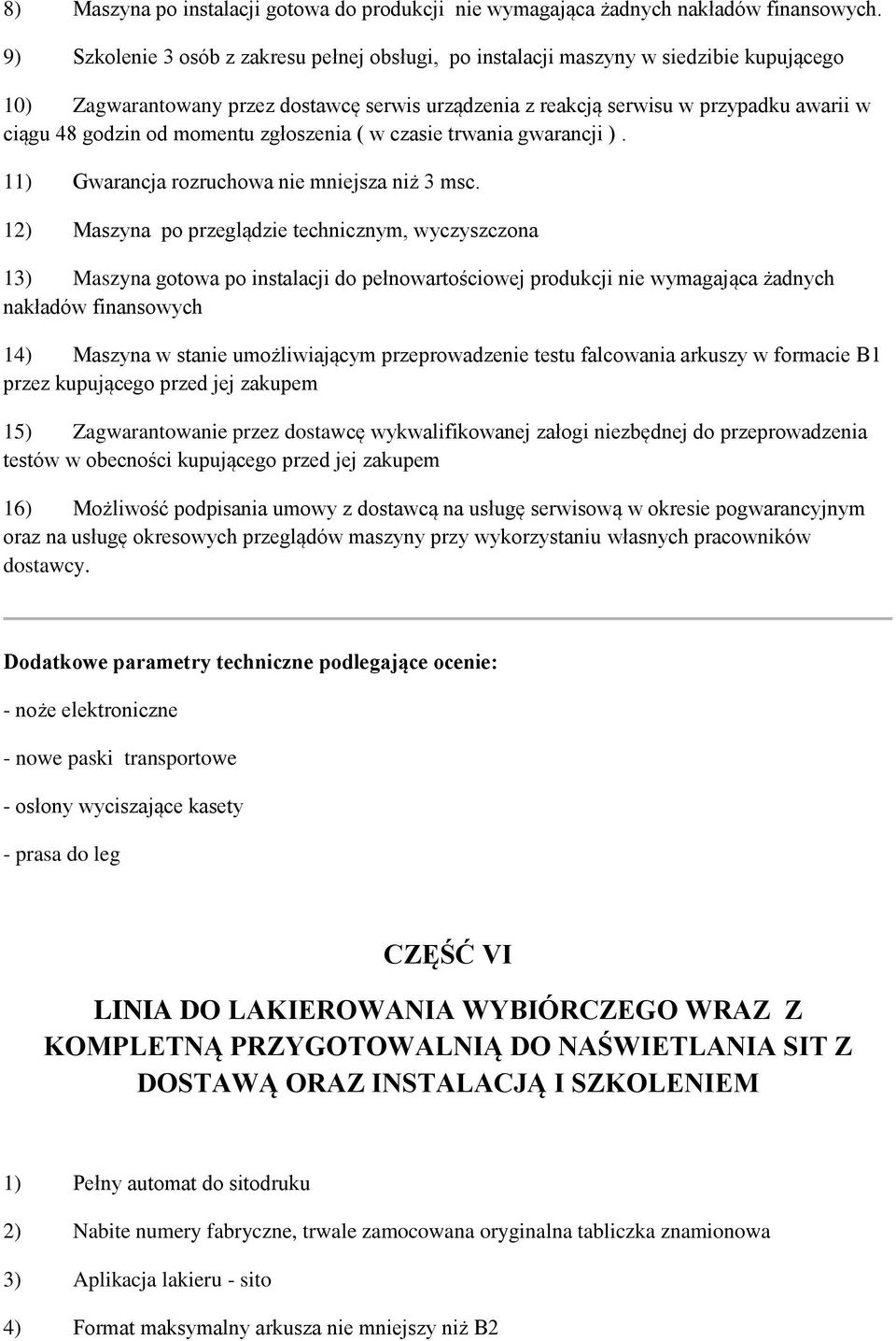

6 8) Maszyna po instalacji gotowa do produkcji nie wymagająca żadnych nakładów finansowych. 9) Szkolenie 3 osób z zakresu pełnej obsługi, po instalacji maszyny w siedzibie kupującego 10) Zagwarantowany przez dostawcę serwis urządzenia z reakcją serwisu w przypadku awarii w ciągu 48 godzin od momentu zgłoszenia ( w czasie trwania gwarancji ). 11) Gwarancja rozruchowa nie mniejsza niż 3 msc. 12) Maszyna po przeglądzie technicznym, wyczyszczona 13) Maszyna gotowa po instalacji do pełnowartościowej produkcji nie wymagająca żadnych nakładów finansowych 14) Maszyna w stanie umożliwiającym przeprowadzenie testu falcowania arkuszy w formacie B1 przez kupującego przed jej zakupem 15) Zagwarantowanie przez dostawcę wykwalifikowanej załogi niezbędnej do przeprowadzenia testów w obecności kupującego przed jej zakupem 16) Możliwość podpisania umowy z dostawcą na usługę serwisową w okresie pogwarancyjnym dostawcy. Dodatkowe parametry techniczne podlegające ocenie: - noże elektroniczne - nowe paski transportowe - osłony wyciszające kasety - prasa do leg CZĘŚĆ VI LINIA DO LAKIEROWANIA WYBIÓRCZEGO WRAZ Z KOMPLETNĄ PRZYGOTOWALNIĄ DO NAŚWIETLANIA SIT Z DOSTAWĄ ORAZ INSTALACJĄ I SZKOLENIEM 1) Pełny automat do sitodruku 2) Nabite numery fabryczne, trwale zamocowana oryginalna tabliczka znamionowa 3) Aplikacja lakieru - sito 4) Format maksymalny arkusza nie mniejszy niż B2

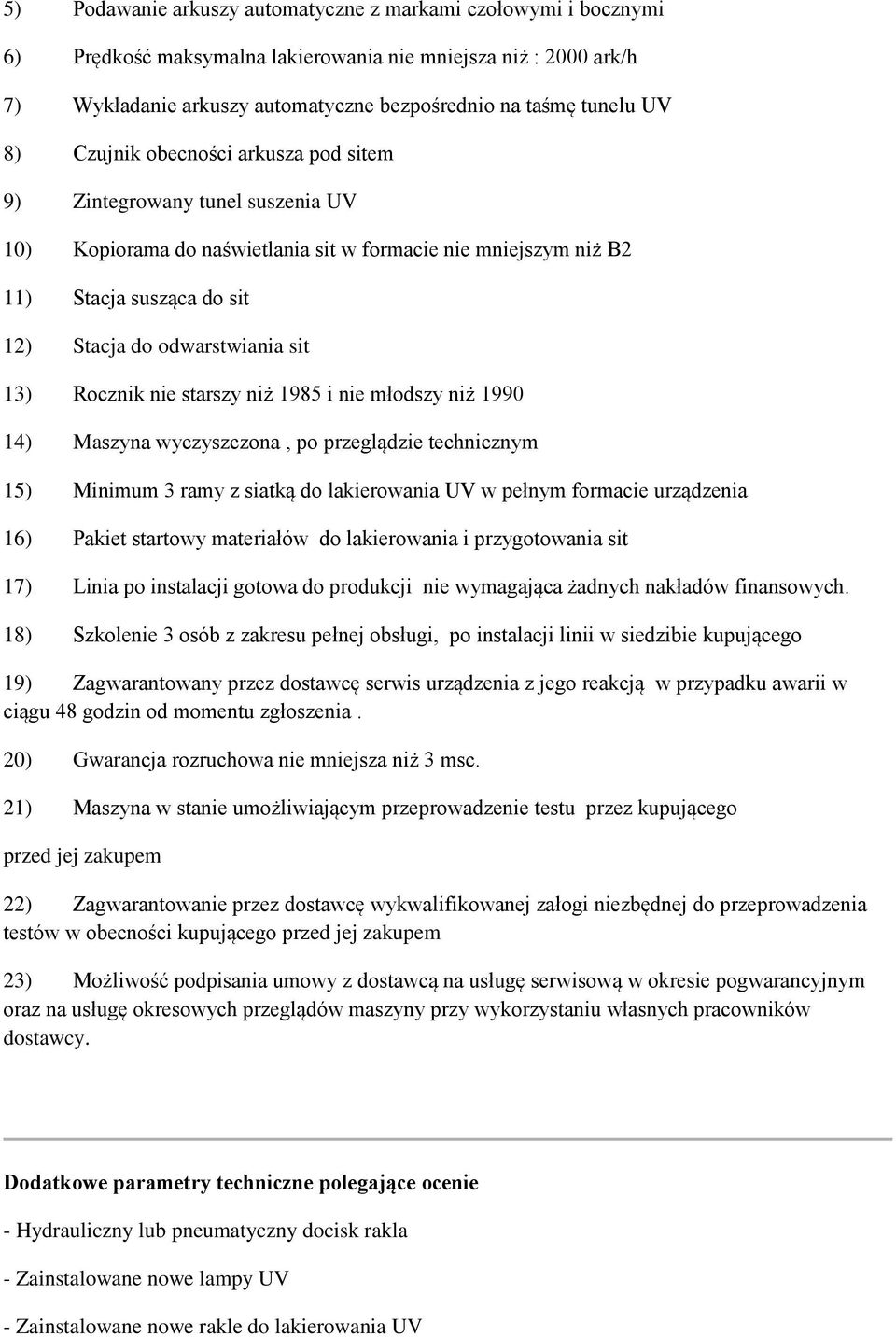

7 5) Podawanie arkuszy automatyczne z markami czołowymi i bocznymi 6) Prędkość maksymalna lakierowania nie mniejsza niż : 2000 ark/h 7) Wykładanie arkuszy automatyczne bezpośrednio na taśmę tunelu UV 8) Czujnik obecności arkusza pod sitem 9) Zintegrowany tunel suszenia UV 10) Kopiorama do naświetlania sit w formacie nie mniejszym niż B2 11) Stacja susząca do sit 12) Stacja do odwarstwiania sit 13) Rocznik nie starszy niż 1985 i nie młodszy niż ) Maszyna wyczyszczona, po przeglądzie technicznym 15) Minimum 3 ramy z siatką do lakierowania UV w pełnym formacie urządzenia 16) Pakiet startowy materiałów do lakierowania i przygotowania sit 17) Linia po instalacji gotowa do produkcji nie wymagająca żadnych nakładów finansowych. 18) Szkolenie 3 osób z zakresu pełnej obsługi, po instalacji linii w siedzibie kupującego 19) Zagwarantowany przez dostawcę serwis urządzenia z jego reakcją w przypadku awarii w ciągu 48 godzin od momentu zgłoszenia. 20) Gwarancja rozruchowa nie mniejsza niż 3 msc. 21) Maszyna w stanie umożliwiającym przeprowadzenie testu przez kupującego przed jej zakupem 22) Zagwarantowanie przez dostawcę wykwalifikowanej załogi niezbędnej do przeprowadzenia testów w obecności kupującego przed jej zakupem 23) Możliwość podpisania umowy z dostawcą na usługę serwisową w okresie pogwarancyjnym dostawcy. Dodatkowe parametry techniczne polegające ocenie - Hydrauliczny lub pneumatyczny docisk rakla - Zainstalowane nowe lampy UV - Zainstalowane nowe rakle do lakierowania UV
