1 Informacje W środowisku o podwyższonej korozyjności zaleca się stosowanie wkrętów EJOT CORREMAKS ze stali nierdzewnej gatunku A5. Odniesienia strona wkręty CORREMAKS Technika dachy & ściany Przewodnik mocowań dostępny jest również jako plakat w formacie A1. Zalecenia produktowe Budynki o typowym przeznaczeniu, takie jak hale magazynowe, budynki biurowe, pomieszczenia handlowe muszą spełniać podstawowe wymagania odnośnie połączeń elementów wewnątrz, jak i na zewnątrz obiektu. Dla budynków o specjalnym przeznaczeniu, takich jak mroźnie, chłodnie, baseny, elektrownie, hale magazynowe w strefach przemysłowych, czy budynki w strefach nadmorskich, należy stosować elementy złączne z materiałów (surowców) odpornych na szkodliwe działania środowiska, tj. o podwyższonej odporności korozyjnej. EJOT zaleca stosowanie Kalott Szczelności elementów łączących należy poświęcić szczególną uwagę. Praktyka pokazała, że nieszczelności rzędu kilku dzięsiątych milimetra mogą prowadzić do znacznych uszkodzeń. W związku z tym EJOT zaleca mocowanie w górnej fali blachy za pomocą wkrętów z użyciem. Zaletą poza uniknięciem wgniecienia górnej fali blachy, jest również wysokie zabezpieczenie przed wniknięciem wody deszczowej. Mocowanie w drewnie Głębokość zakotwienia w drewnie, w przypadku łączenia profili trapezowych regulowana jest przez odpowiedni dokument odniesienia. Minimalne zakotwienie wkręta o średnicy 6,5 mm wynosi 26 mm, a maksymalne zakotwienie, wynosi 78 mm. W praktyce utrzymuje się zakotwienie w drewnie 50 mm, ponieważ nośność profilu ze stali trapezowej o grubości 0,75 mm daje mniej więcej tę samą charakterystyczną nośność jak wkręt o średnicy 6,5 mm wobec wyrywania z płatwi drewnianej przy zakotwieniu 50 mm. Można zrezygnować z nawiercania wstępnego, jeżeli stosuje się. Zaletą nawiercania wstępnego w drewnie jest znaczna redukcja sił rozpierających. Dzięki temu przy montażu wkrętów możliwe jest zmniejszenie odstępu od brzegu. Mocowanie wzdłużne Aby zapobiec przekręceniu profilu blachy i zniszczeniu podkładek uszczelniających zaleca się stosowanie wkrętów z podcięciem pod łbem. Określenie długości wkręta W celu określenia minimalnej długości wkrętów należy rozgraniczyć wkręty i wkręty. W przypadku wkrętów wiercących należy przestrzegać grubości połączenia. Grubość połączenia wkręta go podana jest w katalogu produktów. W przypadku wkrętów gwintujących bez wiertła, wkręt należy przykręcić wraz z częścią cylindryczną przynajmniej na głębokość 6 mm w elemencie konstrukcyjnym przyjmującym obciążenie. W praktyce do sumy grubości wszystkich elementów konstrukcyjnych mocowanych do elementu konstrukcyjnego II (konstrukcja nośna), dodaje się 20 mm. Wynik oznacza minimalną długość wkręta go przy uwzględnieniu podkładki uszczelniającej i nierówności montażowych. lekkiej obudowy ścian i dachów Poster EJOT - szybki wybór produktu 10

2 Informacje Ustalenie ilości Rozmieszczenie łączników należy obliczyć na podstawie analizy statycznej. Wartości doświadczalne są celowe w przypadku, gdy wykonawca zawsze przeprowadza montaż w podobny sposób i zamawia odpowiednie elementy łączące. Dach spadzisty Dla ogólnego szacunku przybliżonej ilości elementów złącznych można przyjąć średnio: 2 sztuki wkrętów 3 sztuki wkrętów do wzdłużnego na m² powierzchni dachu spadzistego Dach płaski EJOT oferuje wsparcie dotyczące pomiaru, ewentualnych badań poligonowych wraz z określeniem ilości łączników. Zaleca się przedstawienie formularza zawierającego najważniejsze dane w celu ustalenia liczby łączników. Dla ogólnego szacunku przybliżonej ilości elementów złącznych można przyjąć średnio: 4 sztuki wkrętów na m 2 powierzchni dachu płaskiego 11

3 Informacje EJOT klucz do opisu produktu dla wkrętów wiercących i gwintujących Przykładowy opis zamówienia: EJOT JT3-FR-2H-4,8x19 z podkładką uszczelniającą z EPDM - E11 wkręt lakierowany - RAL 9006 Stałe elementy do złożenia zamówienia Opcjonalne elementy do złożenia zamówienia Przykład opisu produktu J T 3 - FR - 2 H - 4,8 x 19 - E EJOT J Typ wkręta T wkręt do wzdłużnego EJOFAST F wkręt gwintujący gruby gwint ze szpicem A wkręt gwintujący drobny gwint z walcem Z wkręt gwintujący drobny gwint ze szpicem B Materiał wkręta go stal ocynkowana, hartowana 2 stal nierdzewna A2* 3 stal nierdzewna A4* 6 stal nierdzewna A2 4 stal nierdzewna A4 9 Materiał wkręta go stal nierdzewna A5 (1.4529) / Corremaks 1 stal ocynkowana 2 stal nierdzewna A2 3 stal nierdzewna A2 / CRONIMAKS 7 Typ łba/napędu standardowy (sześciokątny) łeb kulisty FR napęd TORX T wkręt dystansowy D specjalna geometria łba X łeb wpuszczany z TORX ST łeb wpuszczany z TORX i powiększonym kołnierzem STS łeb cylindryczny z TORX ZT łeb wpuszczany S łeb soczewkowy z TORX LT płyty cementowe FZ max. zdolność wiercenia [mm] podcięcie pod łbem wkręta H średnica wkręta [mm] długość wkręta [mm] Materiał podkładki stal ocynkowana V stal nierdzewna A2 E aluminium A średnica zew. podkładki [mm] kolor (4-cyfrowy wg palety RAL) [RAL] * hartowana końcówka wiercąca ze stali węglowej, dotyczy wkrętów JT3 oraz JT6 12

4 Informacje Typ wkręta kształt koncówki wkręt wiercący (JT) EJOFAST gwint zakończony szpicem (JF) drobny gwint zakończony walcem (JZ) gruby gwint zakończony szpicem (JA) drobny gwint zakończony szpicem (JB) typ łba / napędu TORX jest zastrzeżonym znakiem towarowym Acument Inteectual Properties, LLC, Troy Mich., US. standardowy sześciokątny (SW) sześciokątny z napędem wewnętrznym TORX (SW/T) napęd TORX (T) krzyżowy (PH) geometria specjalna (X) łeb wpuszczany z napędem TORX i powiększonym kołnierzem (STS) łeb cylindryczny z napędem TORX (ZT) łeb kulisty z napędem TORX (FR) łeb wpuszczany/ łeb wpuszczany z napędem TORX (S/ST) wkręt dystansowy z podcięciem z napędem sześciokątnym (D) łeb soczewkowy z napędem TORX (LT) wkręt z podkładką FZ do płyt cementowych (FZ) 13

5 Informacje Europejskie Aprobaty Techniczne / Europejskie Oceny Techniczne ETA-10/0200 do elementów metalowych i blach ETA-13/0177 do płyt warstwowych ETA-15/0387 Łączniki tworzywowo-metalowe SDF-8V do stosowania w betonie i murze ETA-10/0305 Łączniki tworzywowo-metalowe SDF-10V i SDF-10H do stosowania w betonie i murze ETA-15/0027 Łączniki tworzywowo-metalowe SDF-14A do stosowania w betonie i murze ETA-12/0502 Łączniki tworzywowo-metalowe SDP 10G do stosowania w betonie komórkowym ETA-14/0219 Kotwy BA-V, BA-F, BA-E, BA-E HCR do stosowania w betonie ETA-15/0287 Kotwa chemiczna Mutlifix PSF do stosowania w betonie ETA-15/0342 Kotwa chemiczna Mutlifix PSF do stosowania w pustakach szczelinowych ETA-15/0282 Kotwa chemiczna Mutlifix VSF do stosowania w betonie ETA-13/0918 Kotwa chemiczna Super Epoxy SE do stosowania w betonie ETA-07/0013 Łączniki do izolacji na dachach płaskich ETA-13/0255 zrywalne Europejskie Aprobaty/Oceny Techniczne są europejskimi dokumentami potwierdzającym zastosowanie i właściwości wyrobu wydanymi przez Jednostki Oceny Technicznej (JOT). Wyroby te znakowane są znakiem CE. Aprobaty Techniczne Instytutu Techniki Budowlanej AT /2016 do wykonywania zamocowań wielopunktowych JT2 i BS-R AT /2016 Łączniki wbijane EJOT typu DMH/DMT do płyt izolacji termicznej i akustycznej Aprobaty Techniczne Instytutu Techniki Budowlanej są polskimi dokumentami potwierdzającymi zastosowanie i właściwości wyrobu wydanymi przez Intytut Techniki Budowlanej (ITB). Wyroby te znakowane są znakiem budowlanym. Dopuszczenie do obrotu i stosowania w budownictwie Z Łączniki do i ogniw fotowoltaicznych Z do zamocowań klipów i uchwytów dachowych Dopuszczenie do obrotu i stosowania w budownictwie (Agemeine bauaufsichtliche Zulassung) jest niemieckim dokumentem potwierdzającym zastosowanie i właściwości wyrobu wydanym przez Deutsche Institut für Bautechnik (DIBt). Wyroby te znakowane są znakiem Ü. 14

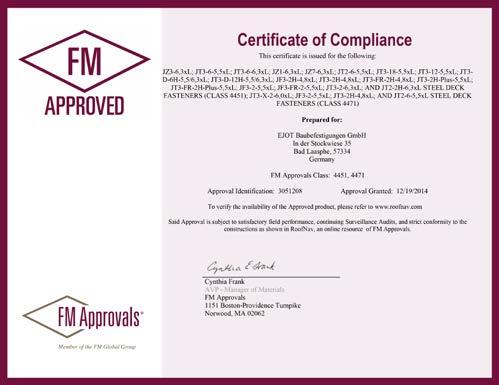

6 Informacje Certyfikaty FM Global Certyfikaty FM Global są amerykańskimi dokumentami obowiązującymi na całym świecie potwiedzającymi spełnienie wymagań jakości i bezpieczeństwa wyrobu budowlanego. Klasyfikacja środowiskowa wkrętów według PN-EN ISO grupy produktowe wkrętów materiał / wykonanie kategoria korozyjności środowiska według PN-EN ISO JA2, JF2, JT2, JZ2 stal węglowa zabezpieczona powłoką cynkową min. 8 µm C1, C2 JT2-D, BS-R TKR, VHT-R, FBS-R, SW8-R, SW8-RT JA3, JB3, JF3, JT3 JT3-D, JZ3, JT4, JZ7 stal węglowa zabezpieczona powłoką cynkową min. 8 µm z dodatkową powłoką organiczną stal nierdzewna gatunku: (A2) lub (A2) C1, C2, C3 C1, C2, C3 JA1, JB1, JZ1, JF6, JT6, JT9 TKE, FPS-E stal nierdzewna gatunku: (A4) lub (A4) lub (A4) lub (A5) C1, C2, C3, C4, C5 Numer pracy: 01901/13/Z00NM, wydanie: Zakład Materiałów Budowlanych Instytutu Techniki Budowlanej w Warszawie, listopad 2013 r. 15

7 dach jednowarstwowy strona 18 dach dwuwarstwowy strona 20 dach dwuwarstwowy z profilem zaciskowym strona 22 dach pokryty płytą warstwową strona 24 dach pokryty blachodachówką strona 24 dach płaski z hydroizolacją (nieocieplony lub ocieplony) strona 26 16

8 ściana jednowarstwowa strona 28 ściana z konstrukcją kasetową strona 30 ściana pokryta płytą warstwową strona 32 fasada wentylowana / tylnowentylowana strona 34 systemy i ogniw fotowoltaicznych strona 36 akcesoria dla systemów solarnych i fotowoltaicznych strona 36 17

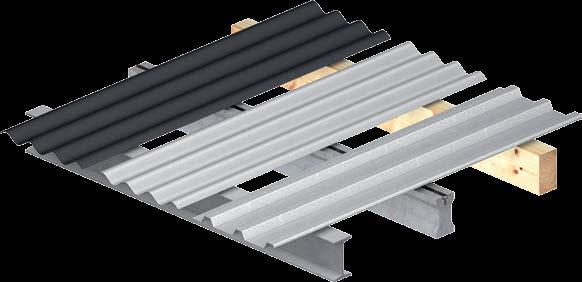

9 4 Dach jednowarstwowy Opis Jednowarstwowy, nieizolowany profil dachu, konstrukcja płatwiowa. Pokrycie mocowane bezpośrednio na płatwiach i dobrze wentylowane. Zastosowanie okapy wiaty Określenie długości wkręta h = wysokość trapezu lub fali L = długość wkręta mocowanie blach stalowej mocowanie blach do profilu stalowego HTU mocowanie blach drewnianej 1,5-5,0 mm 4,0-12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JT3-2-6,5xL-E16 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm]

10 2 Płyta cementowa stalowej 1,5-5,0 mm 3 Płyta cementowa stalowej 4,0-12,0 mm 4 Płyta cementowa drewnianej szer. min. 65 mm JT2-FZ-6-6,3* * na zapytanie JT2-FZ-12-6,3* * na zapytanie JT2-FZ-F-6,5* * na zapytanie 5 str. 57 stalowej 1,5-5,0 mm 6 str. 58 stalowej 4,0-12,0 mm 7 str. 73 stalowej 10,0 mm 8 do profilu stalowego HTU 3,0 mm 9 str. 56 drewnianej szer. min. 65 mm 10 str. 51 Mocowanie wzdłużne blach trapezowych 2 x 0,88 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 wkręt gwintujący JZ3-6,3xL-E16 JT3-6-5,5x25-E22 * na zapytanie JT3-2-6,5xL-E16 JF3-2H-4,8x19-E14 11 str. 57 Blacha falista stalowej 1,5-5,0 mm 12 str. 58 Blacha falista stalowej 4,0-12,0 mm 13 str. 73 Blacha falista stalowej 10,0 mm 14 str. 73 Blacha falista do profilu stalowego HTU 3,0 mm 15 str. 56 Blacha falista drewnianej szer. min. 65 mm 16 str. 54 Mocowanie wzdłużne blach falistych JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 wkręt gwintujący JZ3-6,3xL-E16 wkręt gwintujący JZ3-6,3xL-E16 JT3-2-6,5xL-E16 JT3-FR-2H-Plus- 5,5x25-E11 19

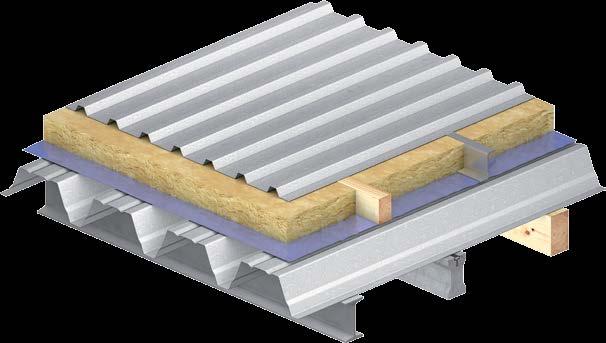

11 Dach dwuwarstwowy Opis Mocowanie warstwy nośnej na płatwiach stalowych lub drewnianych. Dzięki cienkościennym profilom dystansującym zewnętrzna warstwa pokrycia utrzymywana jest w pewnej odległości. Zewnętrzna warstwa pokrycia służy do ochrony przed warunkami atmosferycznymi, wewnętrzna warstwa służy do przejmowania obciążeń. Zastosowanie l l budynki ogrzewane wszystkich typów i zastosowań Określenie długości wkręta h = wysokość trapezu lub fali L = długość wkręta mocowanie blach stalowej mocowanie blach do profilu stalowego HTU mocowanie blach drewnianej 1,5-5,0 mm 4,0-12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JT3-2-6,5xL-E16 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm]

12 5 str. 57 stalowej 1,5-5,0 mm 9 str. 56 drewnianej szer. min. 65 mm 10 str. 51 Mocowanie wzdłużne blach trapezowych 2 x 0,88 mm JT3-6-5,5xL-E16 JT3-2-6,5xL-E16 JF3-2H-4,8x19-E14 17 str. 46 Blacha wysokiego trapezu do podkonstrukcji stalowej 1,5-6,0 mm 18 str. 47 Blacha wysokiego trapezu do podkonstrukcji stalowej 6,0 mm 19 str. 46 Blacha wysokiego trapezu do profilu stalowego HTU 3,0 mm 20 str. 56 Blacha wysokiego trapezu drewnianej szer. min. 65 mm 21 str. 43 Mocowanie wzdłużne blach wysokiego trapezu 2 x 0,88 mm 22 str. 44 Mocowanie wzdłużne blach wysokiego trapezu 2 x 1,0-2 x 1,5 mm JT2-6-5,5xL-V16 JT2-12-5,5xL-V16 JT2-6-5,5x25-V16 JT3-2-6,5xL-E16 JF2-2H-4,8x19 JT2-3-4,8x19 23 str. 54 Element dystansowy stal 1,5-2,0 mm do blachy wysokiego trapezu JT3-2H-Plus- 5,5xL-E16 21

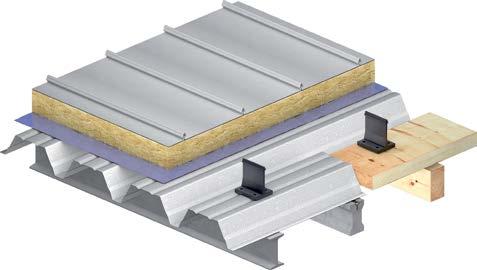

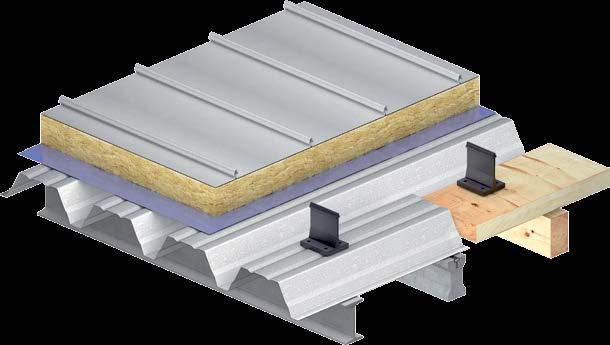

13 Dach dwuwarstwowy z profilem zaciskowym Opis Mocowanie warstwy nośnej na płatwiach stalowych lub drewnianych. Klipy trzymające dach zaciskowy mocowane są za pomocą wkrętów wiercących albo bezpośrednio na warstwie nośnej lub pośrednio na dodatkowym profilu dystansowym. Warstwa zewnętrzna mocowana jest do klipu za pomocą maszyny do falcowania. Zastosowanie l l budynki ogrzewane wszystkich typów i zastosowań dachy łukowe dachy zakrzywione Wskazówka Wkręt wiercący JT3-X-2-6,0xL to produkt dopuszczony do klipów na konstrukcjach nośnych ze stali, drewna i aluminum. Każdy klip powinien być zamocowany dwoma wkrętami według przedstawionego schematu. Cechą szczególną wkręta są żebra hamujące pod łbem. Są one w stanie podwyższyć moment przekręcenia, przez co zwiększa się bezpieczeństwo montażu. Przy rozmieszczeniu 1 wymagane jest stosowanie podkładek uszczelniających. Rozmieszczenie łączników Rozmieszczenie 1 (wymagane stosowanie podkładek uszczelniających) Rozmieszczenie 2 22

14 17 str str str str str. 44 Blacha wysokiego trapezu do podkonstrukcji stalowej 1,5-6,0 mm Blacha wysokiego trapezu do podkonstrukcji stalowej 4,0-12,0 mm Blacha wysokiego trapezu do profilu stalowego HTU 3,0 mm Mocowanie wzdłużne blach wysokiego trapezu 2 x 0,88 mm Mocowanie wzdłużne blach wysokiego trapezu 2 x 1,0-2 x 1,5 mm JT2-6-5,5xL-V16 JT2-12-5,5xL-V16 JT2-6-5,5x25-V16 JF2-2H-4,8x19 JT2-3-4,8x19 24 str. 55 Klip do elementu dystansowego 1,5 mm 25 str. 53 Klip do blachy wysokiego trapezu 2 x 1,0 mm 26 str. 55 Klip do drewna/ płyty OSB JT3-X-2-6,0xL JF3-2-5,5xL-E16 JT3-X-2-6,0xL Określenie długości wkręta h = wysokość klipu L = długość wkręta mocowanie klipu stalowej JT3-X-2-6,0xL mocowanie klipu do drewna/ płyty OSB h [mm] L [mm] h [mm] L [mm]

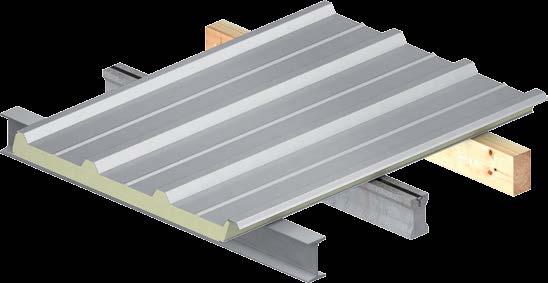

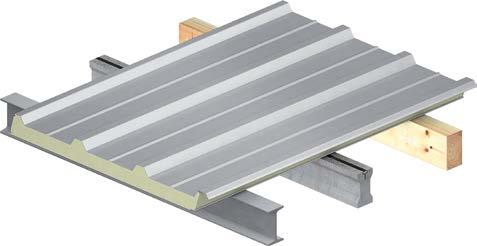

15 Dach pokryty płytą warstwową Opis Płyty warstwowe to elementy kompozytowe. Składają się z dwóch metalowych warstw pokrywających, które z reguły połączone są ze sobą za pomocą pianki poiluretanowej i zabezpieczone przed przesunięciem. Stosunek masy do nośności oraz właściwości izolacyjne są niewątpliwym atutem tego pokrycia go. Płyty warstwowe mocowane są bezpośrednio do podkonstrukcji. Kolejne płyty są dosuwane do krawędzi bocznej zamontowanej płyty, następnie mocowane ze sobą i. Zastosowanie l l budynki ogrzewane każdej wielkości i zastosowania Dach pokryty blachodachówką Opis Jednowarstwowy, nieizolowany profil dachu, konstrukcja płatwiowa. Pokrycie dobrze wentylowane i mocowane bezpośrednio na płatwiach. 1 Zastosowanie okapy wiaty Określenie długości wkręta h = wysokość płyty warstwowej lub profilu falistego L = długość wkręta mocowanie płyty warstwowej stalowej mocowanie płyty warstwowej mocowanie płyty warstwowej drewnianej 1,5-5,0 mm 4,0-12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JT3-2-6,5xL-E16 JF3-6,8xL-E16 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm]

16 27 str. 57 Płyta warstwowa stalowej 1,5-5,0 mm 28 str. 58 Płyta warstwowa stalowej 4,0-12,0 mm 29 str. 73 Płyta warstwowa stalowej 10,0 mm 30 str. 73 Płyta warstwowa do profilu stalowego HTU 3,0 mm 31 str. 63 Płyta warstwowa drewnianej szer. min. 65 mm 32 str. 51 Mocowanie wzdłużne płyt warstwowych JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 wkręt gwintujący JZ3-6,3xL-E16 wkręt gwintujący JZ3-6,3xL-E16 wkręt do drewna JF3-6,8xL-E16 JF3-2H-4,8x19-E14 1 str. 56 Blachodachówka drewnianej JT3-2-6,5xL-E16 25

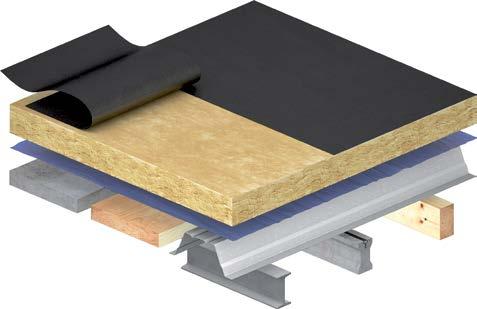

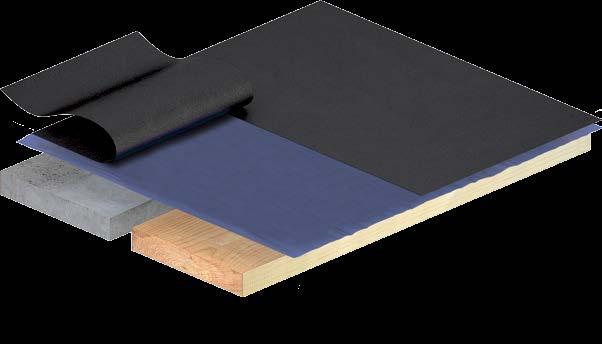

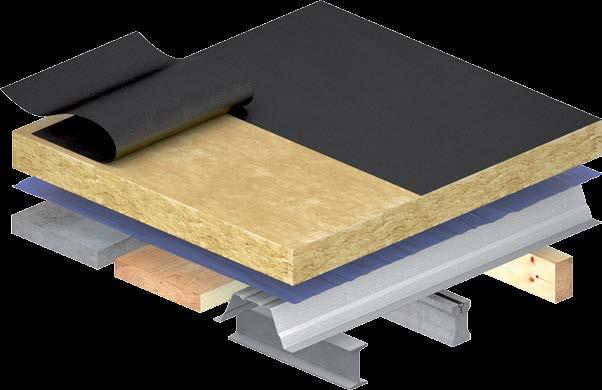

17 34 Dach płaski 33 Dachy o nachyleniu mniejszym niż 5 nazywane są dachami płaskimi. Powinny być one budowane z minimalnym spadkiem wynoszącym 2%. Konstrukcja Najczęściej budowaną konstrukcją jest jednowarstwowy, niewentylowany dach płaski. Struktura warstw w przypadku dachu niewentylowanego (ciepły dach): uszczelnienie (ewentualnie z warstwą rozdzielającą) lizolacja l cieplna poroizolacja konstrukcja nośna dachu (np: stalowa blacha trapezowa) Mocowanie mechaniczne Szczególnie w budownictwie przemysłowym system mechanicznego elementów uszczelniających dach płaski za pomocą łączników mechanicznych zwyciężył jako ekonomiczne rozwiązanie. Do zalet mechanicznego zaliczamy: l l natychmiastowe mocowanie bez przestojów mocowanie w jednym cyklu roboczym zdefinowana sztuka montażu l l brak ograniczeń ze względu na przeznaczenie obiektu lub wykończenie powierzchni proces mechanicznego lub ręcznego ustawiania W zależności od konstrukcji dachu płaskiego, zastosowanej izolacji i/lub warstw uszczelniających są różne możliwości za pomocą elementów łączących w kombinacji z metalowymi talerzykami lub z tulejami tworzywowymi. W przypadku renowacji powinno stosować się łączniki odporne na korozję. Wszystkie elementy wykonane ze stali, a pokryte powłoką Climadur, która zwiększa odporność antykorozyjną (15 cykli Kesternich a), spełniają wymogi ochrony korozyjnej zgodnie z ETAG 006. Właściwe stosowanie elementów łączących do mechanicznego dachów płaskich, jest przedstawione w Europejskiej Aprobacie Technicznej ETA-07/0013. W przypadku renowacji lub nieznanego podłoża zgodnie z ETAG 006, należy przeprowadzić próby wyrywania łącznika na budowie. Jest to jedno z zadań naszego serwisu technicznego, który służy wiedzą, radą oraz pomocą. 26

18 17 str. 46 Blacha wysokiego trapezu do podkonstrukcji stalowej 1,5-6,0 mm 18 str. 47 Blacha wysokiego trapezu do podkonstrukcji stalowej 4,0-12,0 mm 19 str. 46 Blacha wysokiego trapezu do profilu stalowego HTU 3,0 mm 20 str. 56 Blacha wysokiego trapezu drewnianej szer. min. 65 mm 21 str. 43 Mocowanie wzdłużne blach wysokiego trapezu 2 x 0,88 mm 22 str. 44 Mocowanie wzdłużne blach wysokiego trapezu 2 x 1,0-2 x 1,5 mm JT2-6-5,5xL-V16 JT2-12-5,5xL-V16 JT2-6-5,5x25-V16 JT3-2-6,5xL-E16 JF2-2H-4,8x19 JT2-3-4,8x19 33 str. 112 Hydroizolacja do drewna/ płyty OSB 34 str. 122 Hydroizolacja wkręt VHT-R-4,8xL + HTV-40 RU wkręt FBS-R-6,3xL + HTV 82/40 F 35 str. 111 Hydroizolacja z termoizolacją do blachy wysokiego trapezu 36 str. 111 Hydroizolacja z termoizolacją do drewna/ płyty OSB 37 str. 122 Hydroizolacja z termoizolacją 38 str. 120 Hydroizolacja z termoizolacją zwykłego i betonu lekkiego 39 str. 120 Hydroizolacja z termoizolacją komórkowego wkręt TKR-4,8xL + HTK 2GxL wkręt TKR-4,8xL + HTK 2GxL wkręt FBS-R-6,3xL + EcoTek 50xL łącznik dachowy FDD-Plus-50xL-R FDD-Plus-50xL-E łącznik dachowy FDD-Plus-50xL-R FDD-Plus-50xL-E 27

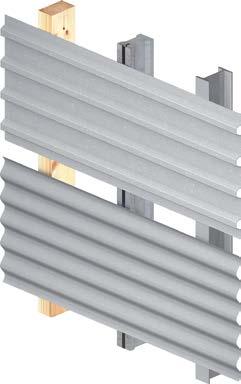

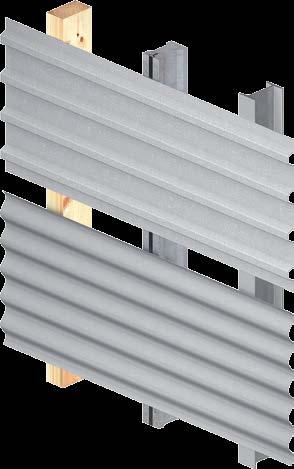

19 Ściana jednowarstwowa Opis Blacha mocowana bezpośrednio na płatwiach. Konstrukcja dobrze wentylowana. Zastosowanie l l proste zadaszenia, wiaty samochodowe, wiaty rowerowe

20 40 str. 57 stalowej 1,5-5,0 mm 41 str. 58 stalowej 4,0-12,0 mm 42 str. 73 stalowej 10,0 mm 43 do profilu stalowego HTU 3,0 mm 44 str. 56 drewnianej szer. min. 65 mm 45 str. 51 Mocowanie wzdłużne błach profilowanych 2 x 0,88 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 wkręt gwintujący JZ3-6,3xL-E16 JT3-6-5,5x25-E22 * na zapytanie JT3-2-6,5xL-E16 JF3-2H-4,8x19-E14 46 str. 57 Blacha falista aluminiowa stalowej 1,5-5,0 mm 47 str. 59 Blacha falista aluminiowa stalowej 4,0-12,0 mm 48 str. 73 Blacha falista aluminiowa stalowej 10,0 mm 49 str. 57 Blacha falista aluminiowa do profilu stalowego HTU 3,0 mm 50 str. 53 Blacha falista aluminiowa drewnianej szer min. 65 mm 51 str. 51 Mocowanie wzdłużne aluminiowych blach falistych 2 x 0,88 mm JT3-FR-6-5,5xL-E11 JT3-FR-12x5,5L-E11 wkręt gwintujący JZ3-6,3xL-E16 JT3-FR-6-5,5x25-E11 JT3-FR-2-4,9x35-E11 JF3-2H-4,8x19-E14 29

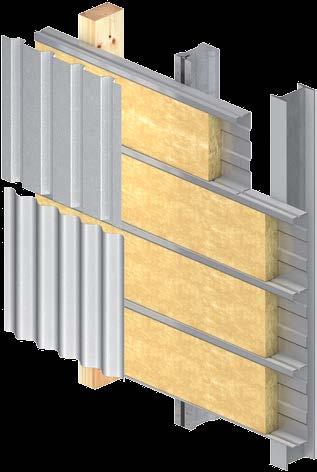

21 Ściana z konstrukcją kasetową Opis Kaseta jest montowana bezpośrednio na słupach stalowych/żelbetowych. Warstwa zewnętrzna jest mocowana na uszczelkach kasetowych i stanowi nie tylko ochronę przed warunkami atmosferycznymi, ale również usztywnienie kaset. Ściana z kaset odznacza się korzystnymi właściwościami ochrony przed hałasem oraz pożarem. W porównaniu do innych konstrukcji ścian, właściwości termiczne wskazanej zabudowy są gorsze. Zastosowanie budynki ogrzewane budynki o wysokim natężeniu hałasu l l budynki o podwyższonych wymaganiach w zakresie ochrony przeciwpożarowej budynki z produkcją technologiczną Wskazówka Elementy łączące mogą być montowane w odległości maksymalnie 75 mm od półek kaset. Element łączący w środku kasety nie służy do przenoszenia siły, ale ma charakter wyłącznie konstrukcyjny. W zależności od typu kasety i producenta nie jest łatwo zachować odległość 75 mm podczas montażu i jednocześnie zamontować element łączący prostopadle do powierzchni. Im bliżej pasa dolnego umieszczone zostaną wkręty do wzdłużnego, tym skuteczniej będzie można uniknąć problemów z wnikaniem wody z zewnątrz. 30

22 52 str. 46 Kaseta stalowej 1,5-5,0 mm 53 str. 47 Kaseta stalowej 4,0-12,0 mm 54 str. 46 Kaseta do profilu stalowego HTU 3,0 mm 55 str. 56 Kaseta drewnianej szer. min. 65 mm 56 str. 51 Mocowanie wzdłużne zamków kaset 2 x 0,88 mm 57 str. 44 Mocowanie wzdłużne zamków kaset 2 x 1,0-2 x 1,5 mm JT2-6-5,5xL-V16 JT2-12-5,5xL-V16 JT2-6-5,5x25-V16 JT3-2-6,5xL-E16 JF3-2H-4,8x19-E14 JT2-3-4,8x19 58 str. 54 do zamków kasety 2x0,63-2x1,25 mm 59 str. 54 Blacha falista do zamków kasety 2x0,63-2x1,25 mm JT3-2H-Plus- 5,5xL-E16 JT3-FR-2H-Plus- 5,5xL-E11 31

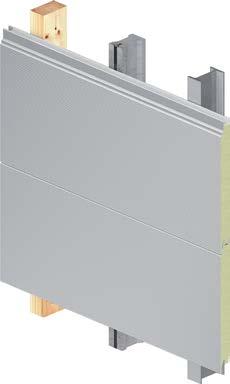

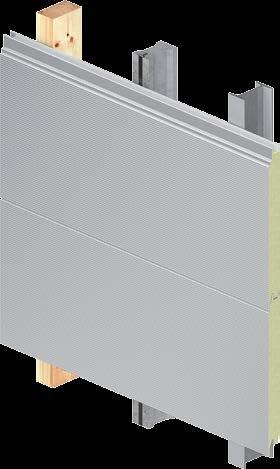

23 Ściana z płytą warstwową Opis Płyty warstwowe to elementy kompozytowe. Składają się z dwóch metalowych warstw pokrywających, które z reguły połączone są ze sobą za pomocą pianki poiluretanowej i zabezpieczone przed przesunięciem. Stosunek masy do nośności jest niewątpliwym atutem płyt, które mocowane są bezpośrednio. Kolejne płyty w zabudowie są dosuwane do górnej /bocznej krawędzi zamontowanej płyty i następnie mocowane. Zastosowanie l l budynki ogrzewane każdej wielkości i zastosowania Wskazówka W przypadku wykonania widocznych mocowań płyt warstwowych z cienką okładziną zewnętrzną należy zwrócić uwagę na prawidłowy docisk podkładki i jednoczesne wyeliminowanie ewentualnych zagnieceń. Do tego typu prac zaleca się stosować dedykowane urządzenia (ASCS 6.3-SH2 - str. 148). rys. 1 Kryte mocowanie zamka płyty warstwowej rys. 2 Mocowanie widoczne płyty warstwowej 32

24 60 str str str str str. 60 Płyta warstwowa stalowej 1,5-5,0 mm Płyta warstwowa stalowej 4,0-12,0 mm Płyta warstwowa stalowej 10,0 mm Płyta warstwowa do profilu stalowego HTU 3,0 mm Płyta warstwowa drewnianej szer. min. 65 mm JT3-D-6H- 5,5/6,3xL-E19 JT3-D-12H- 5,5/6,3xL-E19 wkręt gwintujący JZ3-6,3xL-E19 wkręt gwintujący JZ3-6,3xL-E19 JT3-D-2H-6,5/7,0xL- E19 Określenie długości wkręta h = wysokość płyty warstwowej L = długość wkręta Mocowanie płyty warstwowej stalowej Mocowanie płyty warstwowej do profilu stalowego HTU Mocowanie płyty warstwowej drewnianej 1,5-5,0 mm 4,0-12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm JT3-D-6H-5,5/6,3xL-E19 JT3-D-12H-5,5/6,3xL-E19 JZ3-6,3xL-E19 JZ3-6,3xL-E19 JT3-D-2H-6,5/7,0-E16 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm]

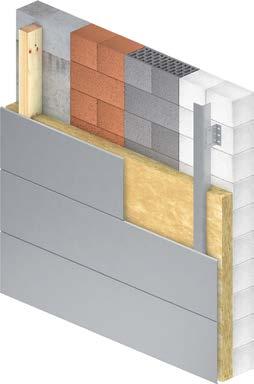

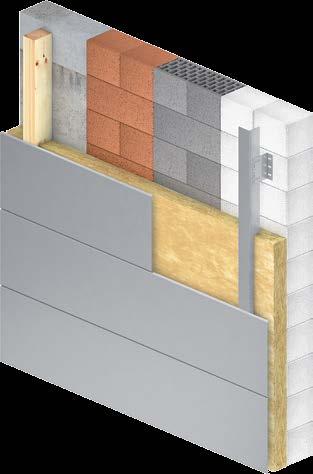

25 Fasada wentylowana/ tylnowentylowana Opis Fasada wentylowana charakteryzuje się tym, że termoizolacja i okładzina systemu są rozdzielone od siebie konstrukcyjnie. Powstała przestrzeń powietrzna reguluje poziom wilgotności budynku. Podkonstrukcja, która zamocowana jest do podłoża za pomocą łączników, służy do zbudowania przestrzeni powietrznej pomiędzy termoizolacją, a okładziną. Zastosowanie okładziny w fasadach wentylowanych: płyty cementowo-włóknowe płyty ceramiczne płyty kompozytowe itp. Zalety Możliwości projektowe i właściwości konstrukcyjne fasad wentylowanych sprawiają, że ta forma zabudowy pozwala na zastosowanie różnorodnych aranżacji. 34

26 65 str. 128 Podkonstrukcja drewniana 66 str. 128 Podkonstrukcja drewniana do cegły pełnej 67 str. 130 Podkonstrukcja drewniana do pustaka lub cegły szczelinowej 68 str. 134 Podkonstrukcja drewniana komórkowego Komentarz: 1) długość użytkowa łącznika (L) musi uwzględniać grubość warstwy nienośnej (np. grubość tynku), jak również elementów do zabudowy. 2) na zapytanie dostępne w wersji nierdzewnej A4. łącznik fasadowy SDF-S-10VxL 1) łącznik fasadowy SDF-S-10VxL 1) łącznik fasadowy SDF-S-10HxL 1) łącznik fasadowy SDP-S-10GxL 1) 69 str. 129 Podkonstrukcja metalowa 70 str. 129 Podkonstrukcja metalowa do cegły pełnej 71 str. 131 Podkonstrukcja metalowa do pustaka lub cegły szczelinowej 72 str. 135 Podkonstrukcja metalowa komórkowego łącznik fasadowy SDF-KB-10VxL 1) łącznik fasadowy SDF-KB-10VxL 1) łącznik fasadowy SDF-KB-10HxL 1) łącznik fasadowy SDP-KB-10GxL 1) 73 str. 65 Profil aluminiowy (1,5 mm) do profilu aluminiowego (3 mm) 74 str. 66 Profil aluminiowy (1,5 mm) do profilu aluminiowego (5 mm) 75 str. 142 Mocowanie termoizolacji JT4-4-4,8xL 2) JT4-6-5,5xL 2) łącznik fasadowy DH 35

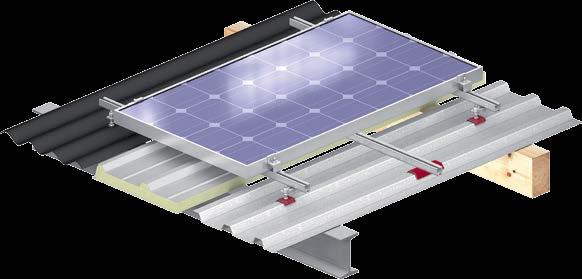

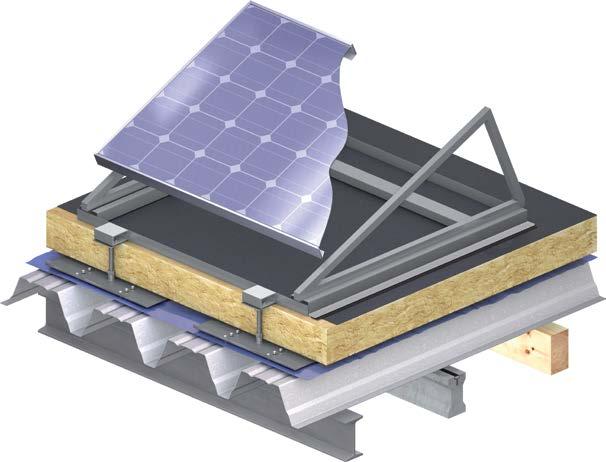

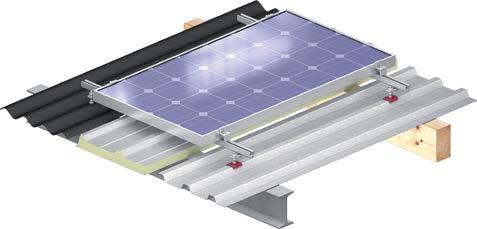

27 solarne na dachach spadzistych Opis Łącznik solarny był pierwszym elementem łączącym ze stali nierdzewnej przeznaczonym do montażu systemów solarnych na blachach trapezowych oraz płytach warstwowych, który został zatwierdzony przez Niemiecki Instytut Budowlany (DIBt). Ponadto łączniki solarne mogą być stosowane na dachach z płyt cementowych. 79 solarne na dachach płaskich 76 Opis Dachy płaskie wykazują ogromny potencjał do zastosowania instalacji solarnych, jednak potrzebują dostosowanych rozwiązań, aby bezpiecznie przejmować obciążenia. Korzyści stosowania łączników EJOT niewielki dodatkowy ciężar mocowanych elementów brak konieczności stosowania dodatkowych elementów balastujących bezpieczne przejmowanie sił rozciągających i ścinających pewna kontrola nad występującymi siłami zapobieganie przed przemieszczeniem lub ześlizgnięciem systemu fotowoltaicznego bezpieczne uszczelnienie membrany j prosty i ekonomiczny montaż 36

28 76 str. 82 do pokonstrukcji stalowej 77 str. 82 Płyta warstwowa stalowej 78 str. 83 Płyta cementowa stalowej 79 str. 84 drewnianej 80 str. 84 Płyta warstwowa drewnianej 81 str. 85 Płyta cementowa drewnianej łącznik solarny JZ3-SB-8,0xL łącznik solarny JZ3-SB-8,0xL łącznik solarny JZ3-SB-8,0xL + FZD łącznik solarny JA3-SB-8,0xL łącznik solarny JA3-SB-8,0xL łącznik solarny JA3-SB-8,0xL + FZD 82 str. 53 Profil trapezowy stalowej 0,4-1,25 mm 83 str. 53 Profil stalowej 0,4-1,25 mm JF3-2-5,5xL E16 JF3-2-5,5xL E16 37
