1 Katalog Wyrobów 2015 Technika Systemowa Wentylacja i rekuperacja Kolektory słoneczne Obowiązuje od

2 Ceny produktów prezentowanych w niniejszym katalogu publikujemy w samodzielnym cenniku. Należy zawsze sprawdzać na naszej stronie internetowej lub u przedstawicieli handlowych, czy posiadany cennik oraz Ogólne Warunki Sprzedaży STIEBEL ELTRON Polska Sp. z o.o. są aktualne. Mimo starannego opracowywania niniejszego katalogu nie możemy zagwarantować 100% poprawności informacji w nim zawartych. Opisy dotyczące sprzętu i jego funkcji mają charakter niewiążący. Ze względu na nieustanny rozwój w nowszych wersjach produktów niektóre funkcje mogą ulec zmianie lub zostać zastąpione innymi. W sprawie wiążących informacji o aktualnych cechach urządzeń należy skontaktować się z Działem Technicznym lub z naszymi przedstawicielami handlowymi. Ilustracje zamieszczone w katalogu są przedstawione wyłącznie jako przykłady. Na ilustracjach mogą znajdować się elementy, akcesoria i wyposażenie opcjonalne, które nie są częścią standardowego wyposażenia. Przedruk, również we fragmentach, tylko za zgodą wydawcy. Montaż urządzeń dostarczanych bez wtyczek, podłączanych bezpośrednio do sieci, musi być wykonany przez uprawnionego specjalistę lub autoryzowany Zakład Serwisowy.

3 Katalog Wyrobów Spis treści Produkty Warunki sprzedaży Kontakt Wentylacja i rekuperacja Kolektory słoneczne 05 Ogólne warunki sprzedaży Przedstawiciele regionalni 39 Wentylacja i rekuperacja Urządzenia do centralnej wentylacji 06 System elastycznych kanałów wentylacyjnych 10 Kolektory słoneczne Kolektory słoneczne płaskie - montaż na połaci dachu 16 Kolektory słoneczne płaskie - montaż w połaci dachu 25 Kolektory słoneczne płaskie - automatyka 28 Kolektory słoneczne płaskie - kompaktowe grupy pompowe 31

4

5 04 05 Wentylacja i rekuperacja Urządzenia do centralnej wentylacji System elastycznych kanałów wentylacyjnych

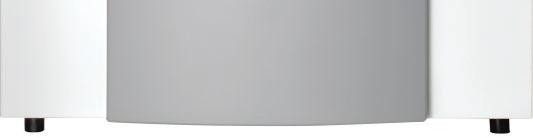

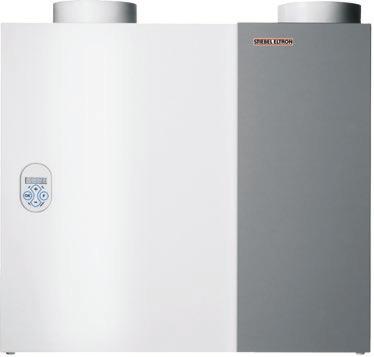

6 Urządzenia do centralnej wentylacji LWZ 170/170 plus, LWZ 270/270 plus LWZ 170 LWZ 170/170 plus, LWZ 270/270 plus zasysa świeże powietrze z zewnątrz i powietrze odprowadzane z pomieszczeń mieszkalnych (kuchnia, łazienka, WC, ogród zimowy), zawierające wilgoć oraz substancje zapachowe. Te obydwa strumienie powietrza przepływają przez krzyżowy wymiennik ciepła, przy czym świeże powietrze odbiera ciepło, a powietrze odprowadzane oddaje ciepło. Obydwa strumienie powietrza są rozdzielone tak, że przy prawidłowej pracy urządzenia przedostawanie się zapachów z powietrza odprowadzanego do powietrza świeżego jest niemożliwe. Poprzez odpowiednie kanały i nastawialne dysze (zapewnia instalator) ogrzane świeże powietrze wdmuchiwane jest do pomieszczeń mieszkalnych, a schłodzone powietrze odprowadzane jest przez dach lub ścianę boczną. Centrala wentylacyjna LWZ 170/170 plus, LWZ 270/270 plus pozwalają na odzysk do 90% ciepła ze zużytego powietrza. Jest to możliwe dzięki zastosowaniu nowoczesnego krzyżowego wymiennika przeciwprądowego. Dwa energooszczędne wentylatory zasilane prądem stałym regulują niezależnie od siebie strumienie przepływu powietrza. Centrala wentylacyjna LWZ 170/170 plus, LWZ 270/270 plus jest tym samym szczególnie wydajnym i energooszczędnym urządzeniem zapewniającym centralną wentylację kilku pomieszczeń. Wariant plus zapewnia dodatkowo doprowadzenie w lecie, w nocy chłodnego powietrza do pomieszczeń, poprzez bypass wbudowany fabrycznie w urządzenie. Funkcja ta jest szczególnie wykorzystywana w lecie. W ciągu dnia wymiennik ciepła zapobiega nadmiernemu nagrzewaniu się pomieszczeń, natomiast w nocy, gdy temperatura na zewnątrz jest niższa niż temperatura pomieszczeń otwiera się klapa baypassu i do pomieszczenia doprowadzane jest bezpośrednio chłodne powietrze zewnętrzne. Centrale wentylacyjne LWZ 170/170 plus, LWZ 70/270 plus wyposażone są w panel obsługowy z wyświetlaczem. Umożliwia to bezstopniowe nastawy ilości przepływającego powietrza i odczyty parametrów pracy systemu, bez konieczności otwierania urządzenia. Na panelu obsługowym możliwy jest odczyt i zamiana nastaw w programie centralnego sterowania. Do filtrowania powietrza zewnętrznego i powietrza zużytego odprowadzanego na zewnątrz służą wymienne maty filtracyjne (G 3). Przyłącza powietrza zewnętrznego, powietrza dopływającego do pomieszczeń, odpływającego z pomieszczenia odprowadzanego na zewnątrz powietrza zużytego umieszczone są w górnej części urządzenia, co bardzo ułatwia podłączenie do systemu wentylacyjnego. Obudowa wykonana jest z ocynkowanej blachy stalowej pokrytej proszkowo warstwą tworzywa sztucznego. W skrócie W skrócie Klasa i jakość potwierdzona: kontrolowana wentylacja mieszkania, apartamentu lub domu,z odzyskiem do 90% ciepła, elektroniczny panel sterujący umożliwiający: włączanie i wyłączanie urządzenia, wskazanie stopni wentylatorów i wielkości strumienia przepływu, bezstopniową regulację nastaw strumienia przepływu, odczyt temperatur i stanów pracy, wentylatory zasilane prądem stałym zapewniające szczególnie mały pobór mocy, bezszumowa praca, stały strumień przepływu powietrza niezależny od oporów przepływu, filtrowanie powietrza doprowadzanego i odprowadzanego, prosta konserwacja, obniżanie wilgotności powietrza w mieszkaniu, bardzo prosta i szybka instalacja urządzenia, możliwość ustawienia urządzenia na podłodze lub zawieszenia na ścianie.

7 Urządzenia do centralnej wentylacji LWZ 170/170 plus, LWZ 270/270 plus Tabela danych Wentylacja i rekuperacja Typ Nr katalogowy LWZ 170 (LWZ 170 plus) (221235) LWZ 270 (LWZ 270 plus) (221237) Dane techniczne Napięcie znamionowe / częstotliwość V /Hz 1 / N / PE ~230 V / 50 Hz M aksymalny pobór prądu A 1,1 (1,17) 2,01 (2,08) Pobór mocy W / N / PE ~230 V / 50 Hz Przepływ objętościowy powietrza m /h Rodzaj ochrony IP 31 Maksymalna różnica ciśnienia statycznego Pa 160 przy 250 m 3 / h 160 przy 350 m 3 /h Maksymalna temperatura otoczenia O C 60 Klasa filtra G3 Podłączenie powietrza DN 160 Podłączenie odpływu kondensatu mm 13 Wysokość mm 602 Szerokość mm 675 G łębokość mm 445 (525) 455 (525) Ciężar urządzenia bez opakowania kg 31 (35) Poziom hałasu db (A) 28,5 przy 100 m 3 /h 40 Pa 33 przy 100 m 3 /h 40 Pa zmierzony w odległości 1 m wg EN 255 T7 38 przy 150 m 3 /h 80 Pa 43,5 przy 200 m 3 /h 80 Pa 46,5 przy 160 m 3 /h 160 Pa 51,5 przy 300 m 3 /h 160 Pa Wyposażenie dodatkowe Zestaw mat filtrujących: 10 sztuk Nr katalogowy Zdalne sterowania FEZ II Nr katalogowy Zdalne sterowania FEQ Nr katalogowy Przełącznik 3- stopniowy Nr katalogowy Wyjście binarne Nr katalogowy X B F C D G E I dopływ powietrza do pomieszczeń II odprowadzanie powietrza na zewnątrz III odpływ powietrza z pomieszczeń IV doprowadzanie powietrza z zewnątrz B odpływ kondensatu C ceownik gumowy D podkładka gumowa E podkładka dystansowa F podłączenie do sieci G podłączenie przełącznika 3 stopniowego Wymiary w mm

8 Urządzenia do centralnej wentylacji LWZ 370 plus Centrala wentylacyjna LWZ 370 plus zasysa świeże powietrze z zewnątrz i powietrze odprowadzane z pomieszczeń mieszkalnych (kuchnia, łazienka, WC, pralnia, garderoba, ogród zimowy), zawierające wilgoć oraz substancje zapachowe. Te obydwa strumienie powietrza przepływają przez krzyżowy, przeciwprądowy wymiennik ciepła, przy czym świeże powietrze odbiera ciepło, a powietrze odprowadzane oddaje ciepło. Obydwa strumienie powietrza są rozdzielone tak, że przy prawidłowej pracy urządzenia przedostawanie się zapachów z powietrza odprowadzanego do powietrza świeżego jest niemożliwe. Poprzez odpowiednią instalację (rury, kształtki, przepustnice, kratki zapewnia instalator) ogrzane świeże powietrze wdmuchiwane jest do pomieszczeń mieszkalnych (pokój), a schłodzone powietrze odprowadzane jest na zewnątrz przez wyrzutnię ścienną lub dachową. LWZ 370 plus Centrala LWZ 370 plus pozwala na odzysk do 90% ciepła ze zużytego powietrza. Jest to możliwe dzięki zastosowaniu nowoczesnego krzyżowego wymiennika przeciwprądowego. Dwa energooszczędne wentylatory zasilane prądem stałym regulują niezależnie od siebie strumienie przepływu powietrza. Centrala LWZ 370 plus zapewnia doprowadzenie w lecie, w nocy chłodnego powietrza do pomieszczeń, poprzez automatyczny bypass wbudowany fabrycznie w urządzenie. W ciągu dnia wymiennik ciepła zapobiega nadmiernemu nagrzewaniu się pomieszczeń, natomiast w nocy, gdy temperatura na zewnątrz jest niższa niż temperatura pomieszczeń otwiera się klapa bypassu i do pomieszczenia doprowadzane jest bezpośrednio chłodne powietrze zewnętrzne. Centrala wentylacyjna LWZ 370 plus posiada zabezpieczenie przed zamarzaniem. Wbudowana fabrycznie grzałka elektryczna zapobiega obladzaniu wymiennika ciepła zapewniając tym samym prawidłową pracę urządzenia nawet przy niskich temperaturach zewnętrznych. Centrala LWZ 370 plus wyposażona jest w panel obsługowy z wyświetlaczem. Umożliwia to odczyt oraz zmianę nastawy ilości przepływającego powietrza. Do filtrowania powietrza zewnętrznego jak i powietrza zużytego odprowadzającego na zewnątrz służą wymienne maty filtracyjne (G4). Przyłącza kanałów powietrznych umieszczone są w górnej części urządzenia, co bardzo ułatwia podłączenie do systemu wentylacyjnego. W skrócie W skrócie Klasa i jakość potwierdzona: kontrolowana wentylacja nawiewno-wywiewna domu, mieszkania lub apartamentu z odzyskiem ciepła do 90% elektroniczny panel sterujący umożliwiający: włączanie i wyłączanie urządzenia, wskazanie stopni wentylatorów i wielkości strumienia przepływu, bezstopniową regulację nastaw strumienia przepływu, odczyt temperatur i stanów pracy zintegrowany bypass oraz grzałka elektryczna inteligentna kontrola przeciw-zamrożeniowa stały strumień przepływu powietrza niezależny od oporów przepływu wentylatory zasilane prądem stałym zapewniające szczególnie mały pobór mocy bezszumowa praca prosta konserwacja bardzo prosta i szybka instalacja urządzenia możliwość ustawienia urządzenia na podłodze lub zawieszenia na ścianie filtrowanie powietrza nawiewanego i wywiewanego

9 Urządzenia do centralnej wentylacji LWZ 370 plus Tabela danych Wentylacja i rekuperacja Typ LWZ 370 plus Numer katalogowy Dane techniczne: Napięcie zasilania / częstotliwość V/Hz 1 / N / PE ~230 V / 50 Hz Maksymalny pobór prądu (z grzałką) A 6 Nominalny pobór prądu A 0,7 Maksymalny pobór mocy elektrycznej (z grzałką) W 1380 Nominalny pobór mocy elektrycznej W 198 Przepływ objętościowy powietrza m³/h Rodzaj ochrony IP 30 Maksymalna różnica ciśnienia statycznego Pa 225 Pa przy 400 m³/h Maksymalna temperatura otoczenia C 60 Klasa filtra G4 Podłączenie powietrza DN 180 Podłączenie odpływu kondensatu mm 32 Wysokość mm 765 Szerokość mm 677 Głębokość mm 567 Ciężar urządzenia bez opakowania kg 38 Poziom hałasu zmierzony w odległości 1m wg EN 255 T7 db (A) 31,5 przy 100 m³/h 40 Pa 40,5 przy 200 m³/h 80 Pa 52,0 przy 300 m³/h 175 Pa 59,0 przy 400 m³/h 225 Pa Wyposażenie dodatkowe Zestaw mat filtrujących: 10 sztuk Nr kat Zdalne sterowanie FEZ II Nr kat Zdalne sterowanie FEQ Nr kat Przełącznik 3 stopniowy Nr kat Wyjście binarne Nr kat b01 podłączenia elektryczne d45 odpływ kondensatu g03 doprowadzenie powietrza z zewnątrz DN 180 mm g04 odprowadzenie powietrza na zewnątrz DN 180 mm g05 odpływ powietrza z pomieszczeń DN 180 mm g06 dopływ powietrza do pomieszczeń DN 180 mm

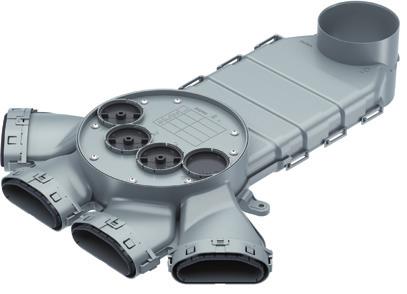

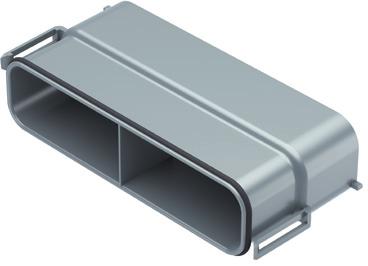

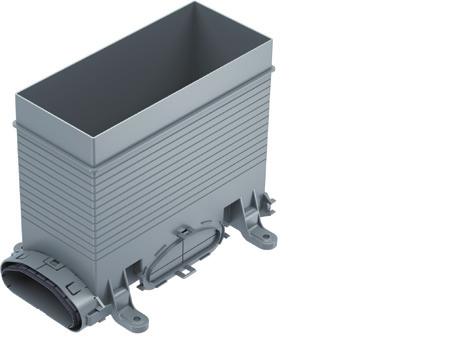

10 System elastycznych kanałów rozprowadzania powietrza LVE Rozdzielacz powietrza. Płaski i elastyczny system rozprowadzania powietrza dla systemów wentylacji wymuszonej w domach jednorodzinnych. Służy do doprowadzania i odprowadzania powietrza z pomieszczeń. System wentylacyjny LVE przeznaczony jest do: montażu na posadzkach i stropach betonowych (jastrych), montażu na/w stropach drewnianych, montażu w przestrzeni sufitów podwieszanych oraz montażu na/w ścianach wewnętrznych. Przedłużka (złączka) rozdzielacza. E _ Kompletny rozdzielacz powietrza z czteroma wyjściami do podłączenia płaskich elastycznych kanałów LVE RP 20 i jednym przyłączem głównym. Wykonany z tworzywa sztucznego odpornego na korozje, i bezwonnego. Wyposażony w otwór rewizyjny i 4 klapy do regulacji wielkości strumienia przepływu powietrza. LVE VT 4 Nr katalogowy Szerokość Wysokość Długość Maksymalny strumień przepływu. Jednostka Wert mm 400 mm 90 mm 480 m³/h 160 Przedłużka (złączka) kanału głównego rozdzielacza powietrza LVE 4. E _ LVE VV Nr katalogowy Szerokość Wysokość Długość Jednostka Wert mm 229 mm 57 mm 100 Płaski elastyczny kanał powietrzny. Płaski elastyczny kanał powietrzny z tworzywa sztucznego o długości 20m. E _ LVE RP 20 Nr katalogowy Szerokość Wysokość Długość Jednostka Wert mm 130 mm 52 m 20 Przyłącze podłogowe. Kompletne przyłącze podłogowe z tworzywa sztucznego odpornego na korozję i bezwonnego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR ze wszystkich stron. Wymagany osprzęt: LVE FG E _ LVE FA Jednostka Wert Nr katalogowy Szerokość mm 231 Wysokość mm 122 Długość mm 280 Kratka podłogowa. Kratka podłogowa do przyłącza podłogowego LVE FA, odporna na obciążenia stopą. LVE FG Jednostka Wert Nr katalogowy Szerokość mm 150 Wysokość mm 64 Długość mm 350

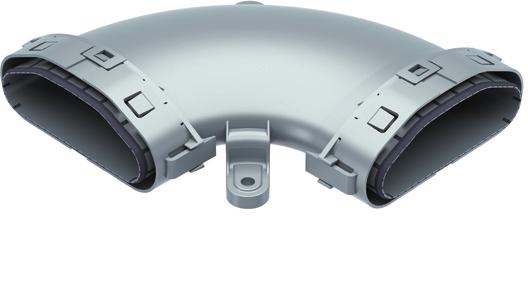

11 10 11 System elastycznych kanałów rozprowadzania powietrza LVE Przyłącze ścienne. E _ Kompletne przyłącze ścienne z tworzywa sztucznego odpornego na korozję i bezwonnego, z zaślepką wylotowego kanału powietrznego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR. Wymagany osprzęt: LVE WG LVE WA Jednostka Wert Nr katalogowy Szerokość mm 144 Wysokość mm 150 Długość mm 320 Wentylacja i rekuperacja Kratka naścienna. Kratka naścienna do przyłącza ściennego LVE WA. LVE WG Jednostka Wert Nr katalogowy Szerokość mm 140 Wysokość mm 140 Długość mm 50 Kolano 90 stopni - pionowe. E _ Kolano 90 stopni - pionowe, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR. LVE BH 90 Nr katalogowy Jednostka Wert Szerokość mm 98 Wysokość mm 98 Długość mm 207 Kolano 90 stopni - poziome. E _ Kolano 90 stopni - poziome, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR. LVE BF 90 Jednostka Wert Nr katalogowy Szerokość mm 250 Wysokość mm 57 Długość mm 250 Kolano 45 stopni - poziome. E _ Kolano 45 stopni - poziome, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR. LVE BF 45 Jednostka Wert Nr katalogowy Szerokość mm 225 Wysokość mm 57 Długość mm 225 Zaślepka. Zaślepka do zamknięcia niewykorzystanych wyjść z rozdzielacza powietrza LVE VT 4. E _ LVE BD Jednostka Wert Nr katalogowy Szerokość mm 144 Wysokość mm 64 Długość mm 20 Zakres dostawy: 5 sztuk.

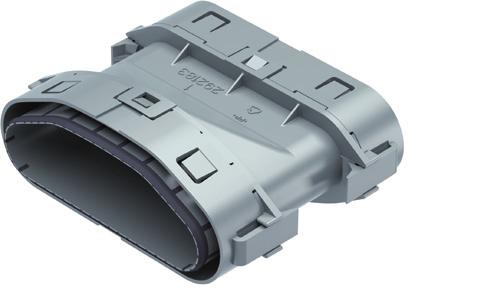

12 System elastycznych kanałów rozprowadzania powietrza LVE Złączka. Złączka umożliwiająca połączenie dwóch kanałów powietrznych LVE PR. LVE M Jednostka Wert Nr katalogowy Szerokość mm 130 Wysokość mm 55 Długość mm 115 Zakres dostawy: 5 sztuk. Przejściówka 180 stopni. E _ Przejściówka umożliwiająca obrócenie kanału powietrznego z tworzywa sztucznego LVE PR o 180 stopni. LVE U 180 Jednostka Wert Nr katalogowy Szerokość mm 144 Wysokość mm 69 Długość mm 64 Uchwyt mocujący. Uchwyt mocujący elastyczny kanał powietrzny LVE PR. E _ LVE KF Jednostka Wert Nr katalogowy Szerokość mm 215 Wysokość mm 54 Długość mm 25 Adapter mocujący (połączeniowy). Adapter przejściowy (przejściówka). Adapter mocujący (połączeniowy), umożliwiający połączenie elastycznego przewodu LVE PR z innymi elementami systemu LVE np. rozdzielaczem powietrza LVE VT 4. LVE BH 90, LVE BF 90, LVE BF 45. LVE RA Jednostka Wert Nr katalogowy Szerokość mm 143 Wysokość mm 57 Długość mm 47 Zakres dostawy: 5 sztuk. Adapter przejściowy do podłączenia adaptera mocującego LVE RA do innych elementów systemu LVE. LVE RF Jednostka Nr katalogowy Szerokość mm 143 Wysokość mm 57 Długość mm 21

13 12 13 System elastycznych kanałów rozprowadzania powietrza LVE Przykład podłączenia systemu LVE. Wentylacja i rekuperacja _04_14_0012_

14 System elastycznych kanałów rozprowadzania powietrza LVE Legenda do przykładu podłączenia systemu LVE. Nr Nazwa skrócona Opis Nr kat. 1 Kompletny rozdzielacz powietrza z czteroma wyjściami do podłączenia płaskich elastycznych kanałów LVE RP i jednym przyłączem głównym. Wykonany z tworzywa sztucznego odpornego na korozje, i bezwonnego. Wyposażony w otwór rewizyjny i 4 klapy do regulacji wielkości strumienia przepływu powietrza. 2 Przedłużka (złączka) kanału głównego rozdzielacza powietrza LVE LVE WA Kompletne przyłącze ścienne z tworzywa sztucznego odpornego na korozję i bezwonnego, z zaślepką wylotowego kanału powietrznego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR. Wymagany osprzęt: LVE WG LVE WG Kratka naścienna do przyłącza ściennego LVE WA LVE RP20 Płaski elastyczny kanał powietrzny z tworzywa sztucznego o długości 20m Kolano 90 stopni - pionowe, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR Kolano 90 stopni - poziome, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR Zaślepka do zamknięcia niewykorzystanych wyjść z rozdzielacza powietrza LVE VT 4. Zakres dostawy: 5 sztuk Kolano 45 stopni - poziome, z tworzywa sztucznego do podłączenia kanału powietrznego LVE PR Kratka podłogowa do przyłącza podłogowego LVE FA, odporna na obciążenia stopą LVE FA Kompletne przyłącze podłogowe z tworzywa sztucznego odpornego na korozję i bezwonnego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR ze wszystkich stron. Wymagany osprzęt: LVE FG LVE KF Uchwyt mocujący elastyczny kanał powietrzny LVE PR LVE Ü180 Przejściówka umożliwiająca obrócenie kanału powietrznego z tworzywa sztucznego LVE PR o 180 stopni

15 14 15 Kolektory słoneczne Kolektory słoneczne płaskie - montaż na połaci dachu Kolektory słoneczne płaskie - montaż w połaci dachu Kolektory słoneczne płaskie - automatyka Kolektory słoneczne płaskie - kompaktowe grupy pompowe

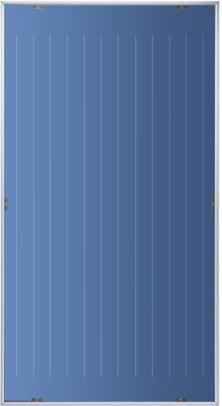

16 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 premium S/W Najnowszy kolektor płaski SOL 27 premium jest urządzeniem o najwyższej sprawności dzięki zastosowaniu nowoczesnej technologii wykonania. Dostępny jest w wersji do montażu pionowego (S) lub poziomego (W). Urządzenie przystosowane jest do współpracy z dowolnym, uzupełniającym źródłem ciepła oraz umożliwia podłączenie do istniejącej instalacji ciepłej wody użytkowej. Kolektor zabezpiecza tafla szklana o grubości 3,2 mm, wykonana ze specjalnego szkła solarnego. W połączeniu z odpowiednimi zestawami mocującymi możliwy jest montaż zarówno kolektorów pojedynczych, jak i wielu kolektorów obok siebie. Eksploatacja kolektorów z zastosowaniem mieszanki wody i koncentratu ECO 2000 MPG w odpowiednich proporcjach zapewnia zabezpieczenie przed zamarzaniem w niskich temperaturach oraz korozją systemu. Obudowa kolektora wykonana jest z aluminium odpornego na działanie wody morskiej. SOL 27 premium S SOL 27 premium W W skrócie W skrócie Klasa i jakość potwierdzona: antyrefleksyjna szyba solarna wykonana jest ze specjalnego szkła solarnego nie zawierającego żelaza, wysoka sprawność 83%, system odpowietrzenia zapobiega zanieczyszczeniu wewnętrznej powierzchni kolektora, szybki montaż bez użycia narzędzi - technologia Profi Click, wykonany z aluminium absorber pokryty wysokoselektywną powłoką Miro - Therm, kompletny osprzęt dodatkowy do całego systemu zawierający: uchwyty montażowe, grupy pompowe, regulatory solarne, solarne zasobniki ciepłej wody, itp., montaż pionowy lub poziomy, zakres stosowania: do wspomagania podgrzewu ciepłej wody użytkowej oraz ogrzewania wody basenowej, zarówno obudowa aluminiowa jak i aluminio wy absorber pozwalają na pełny recykling, mały opór przepływu pozwala na zastosowanie pomp obiegowych o minimalnym zużyciu energii, odporny na ekstremalne temperatury D

17 16 17 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 premium S/W Tabela danych Typ SOL 27 premium S SOL 27 premium W Nr katalogowy Dane techniczne Wymiary, ciążar Wysokość mm Szerokość mm Głębokość mm Ciężar (nie napełniony) kg 40 40,5 Temperatura spoczynkowa (przy 1000W/m²) C Min. ciśnienie robocze bar 3,5 Maks. ciśnienie robocze bar 6 Kolektory słoneczne Próby ciśnieniowe Ciśnienie próbne (absorber) bar 17 (fabrycznie) Czynnik do próby woda (fabrycznie) Nominalny przepływ l/h 50 do 300 Strata ciśnienie kolektora (300 l/h) mbar ok. 35 Przyłącze mm (cale) Profi Click 22 mm Czynnik grzewczy mieszanka koncentratu ECO 2000 MPG Pojemność czynnika grzewczego łącznie z przewodami l 1,5 1,83 Powierzchnia całkowita kolektora m² 2,54 Powierzchnia czynna kolektora m² 2,39 Powierzchnia absorbera m² 2,38 Kąt pochylenia 20 do 85 Cechy konstrukcyjne elementow składowych Rama aluminium (odporne na wodę morską) Tafla szklana jednowarstwowe bezpieczne szkło o grubości 3,2 mm Absorber aluminium z wysoko selektywną powłoką Miro-Therm, rury miedziane zgrzewane laserowo (>600 punktów na metr) Rurki miedź, rura zbiorcza φ 18 x 1, rurki pośrednie φ 8 x 0,4 Izolacja cieplna ściana tylna wełna mineralna (klasa izolacji WLG 040) Uszczelki EPDM Elementy łączące łącznik łukowy stal kwasoodporna Moc kolektora * W/kolektor 0 do 2000 Współczynnik konwersji η₀ 0,82 0,83 Współczynnik strat cieplnych liniowy a₁ W/(m² K) 3,52 3,41 Współczynnik strat cieplnych kwadratowy a₂ W/(m² K²) 0,0148 0,0161

18 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 premium S/W Montaż pionowy obok siebie Opis Nr kat. Ilość elementów w komplecie (szt.) SOL 27 premium S Grupa pompowa System szybkiego montażu na dachu pokrytym dachówką holenderską Uchwyt dachowy SOL SBP Rama SOL SR SOL SR Łącznik ramy SOL SRV* Połączenia hydrauliczne SOL SV-D - elastyczne przejście przez dach w izolacji SOL SV-A - połączenie wtykowe kolektorów Standardowe systemy mocowania Uchwyty dachowe SOL BP - Dach pokryty dachówką ceramiczną SOL BW - dach pokryty blachodachówką SOL BS - Dach pokryty łupkiem/gontem SOL BB - Dach pokryty dachówką karpiówką SOL BB-Cu - Dach pokryty dachówką karpiówką miedzianą Rama SOL R SOL R Łącznik ramy SOL RV* Listwa kolektora SOL KL Zestaw korygujący kąt nachylenia kolektora (Opcja) SOL RA Połączenia hydrauliczne SOL SV-D - elastyczne przejście przez dach w izolacji SOL SV-A - połączenie wtykowe kolektorów Montaż na powierzchni płaskiej/ścianie Uchwyt dachowy SOL BF-S - Dach płaski / ściana Rama SOL R SOL R Łącznik ramy SOL RV* Połączenia hydrauliczne SOL SV-F - połączenie wtykowe z gwintem i czujnikiem SOL SV-A - połączenie wtykowe kolektorów Hydraulicznie można podłączyć maks. 5 kolektorów. Od 6 kolektora konieczny jest podział na grupy hydrauliczne (odrębne baterie) - najlepiej symetryczne (np ). * - Pola kolektorów są konstrukcyjnie oddzielone od siebie.

19 18 19 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 premium S/W Standardowy system mocowania Montaż poziomy obok siebie Opis Nr kat. Ilość elementów w kpl. (szt.) SOL 27 premium W Grupa hydrauliczna Uchwyty dachowe SOL BP - Dach pokryty dachówką ceramiczną SOL BW - dach pokryty blachodachówką SOL BS - Dach pokryty łupkiem/gontem SOL BB - Dach pokryty dachówką karpiówką SOL BB-Cu - Dach pokryty dachówką karpiówką miedzianą Rama SOL R1 W Łącznik ramy SOL RV* Listwa kolektora SOL KL Zestaw korygujący kąt nachylenia kolektora (Opcja) SOL RA Połączenia hydrauliczne SOL SV-D - elastyczne przejście przez dach w izolacji SOL SV-A - połączenie wtykowe kolektorów Kolektory słoneczne Montaż na powierzchni płaskiej/ścianie Uchwyt dachowy SOL BF-W - Dach płaski / ściana Rama SOL R1 W Łącznik ramy SOL RV* Połączenia hydrauliczne SOL SV-F - połączenie wtykowe z gwintem i czujnikiem SOL SV-A - połączenie wtykowe kolektorów Hydraulicznie można podłączyć maks. 5 kolektorów. Od 6 kolektora konieczny jest podział na grupy hydrauliczne (odrębne baterie) - najlepiej symetryczne (np ). * - Pola kolektorów są konstrukcyjnie oddzielone od siebie.

20 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 premium S/W Montaż poziomy nad sobą Opis Nr kat. Ilość elementów w kpl. (szt.) SOL 27 premium W Grupa hydrauliczna Standardowy system mocowania Uchwyty dachowe SOL BP - Dach pokryty dachówką ceramiczną SOL BW - dach pokryty blachodachówką SOL BS - Dach pokryty łupkiem/gontem SOL BB - Dach pokryty dachówką karpiówką SOL BB-Cu - Dach pokryty dachówką karpiówką miedzianą Rama SOL R1 W Łącznik ramy SOL RV* Listwa kolektora SOL KL Połączenia hydrauliczne SOL SV-D - elastyczne przejście przez dach w izolacji SOL SV-A - połączenie wtykowe kolektorów (50 cm) Hydraulicznie można podłączyć maks. 5 kolektorów. Od 6 kolektora konieczny jest podział na grupy hydrauliczne (odrębne baterie) - najlepiej symetryczne (np ). * - Pola kolektorów są konstrukcyjnie oddzielone od siebie.

21 20 21 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 basic / SOl 27 basic W Nowy kolektor płaski SOL 27 basic jest urządzeniem o wysokiej sprawności dzięki nowoczesnej technologii wykonywania absorberów. Teraz jest dostępny w dwóch wersjach wykonania - do montażu pionowego SOL 27 basic oraz do montażu poziomego SOL 27 basic W. Urządzenie przystosowane jest do współpracy z dowolnym, uzupełniającym źródłem ciepła oraz umożliwia podłączenie do istniejącej instalacji ciepłej wody uzytkowej. Kolektor zabezpiecza tafla szklana o grubości 3,2 mm, wykonana ze specjalnego szkła solarnego. W połączeniu z odpowiednimi zestawami mocującymi możliwy jest montaż zarówno kolektorów pojedynczych, jak i wielu kolektorów obok siebie. Eksploatacja kolektorów z zastosowaniem mieszanki wody i koncentratu ECO 2000 MPG w odpowiednich proporcjach zapewnia zabezpieczenie przed zamarzaniem w niskich temperaturach oraz korozją systemu. Obudowa kolektora wykonana jest z aluminium odpornego na działanie wody morskiej. Kolektory słoneczne SOL 27 basic S SOL 27 basic W W skrócie W skrócie Klasa i jakość potwierdzona: antyrefleksyjna szyba solarna wykonana jest ze specjalnego szkła solarnego nie zawierającego żelaza, wysoka sprawność 79%, system odpowietrzenia zapobiega zanieczyszczeniu wewnętrznej powierzchni kolektora, niska waga kolektora 38,5 kg, wykonany z aluminium absorber pokryty wysokoselektywną powłoką Miro - Therm, kompletny osprzęt dodatkowy do całego systemu zawierający: uchwyty montażowe, grupy pompowe, regulatory solarne, solarne zasobniki ciepłej wody, itp. montaż pionowy lub poziomy zakres stosowania: do wspomagania podgrzewu ciepłej wody użytkowej oraz ogrzewania wody basenowej zarówno obudowa aluminiowa jak i aluminio wy absorber pozwalają na pełny recykling, mały opór przepływu pozwala na zastosowanie pomp obiegowych o minimalnym zużyciu energii, odporny na ekstremalne temperatury. hydrauliczne połączenia kolektora w standardzie D

22 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 basic / SOl 27 basic W Tabela danych Typ SOL 27 basic SOL 27 basic W Nr katalogowy Dane techniczne Wymiary, ciążar Wysokość mm Szerokość mm Głębokość mm Ciężar (nie napełniony) kg 38,5 39,2 Temperatura spoczynkowa (przy 1000W/m²) C Min. ciśnienie robocze bar 3,5 Maks. ciśnienie robocze bar 6 Próby ciśnieniowe Ciśnienie próbne (absorber) bar 17 (fabrycznie) Czynnik do próby woda (fabrycznie) Nominalny przepływ l/h 50 do 300 Strata ciśnienie kolektora (300 l/h) mbar ok. 35 Przyłącze mm (cale) z lewej strony R ¾ zewn., z prawej strony nakrętka ¾ Czynnik grzewczy mieszanka koncentratu ECO 2000 MPG Pojemność czynnika grzewczego łącznie z przewodami l 1,3 1,7 Powierzchnia całkowita kolektora m² 2,53 Powierzchnia czynna kolektora m² 2,39 Powierzchnia absorbera m² 2,38 Kąt pochylenia 20 do 85 Cechy konstrukcyjne elementow składowych Rama aluminium (odporne na wodę morską) Tafla szklana jednowarstwowe bezpieczne szkło o grubości 3,2 mm Absorber aluminium z wysoko selektywną powłoką Miro-Therm, rury miedziane zgrzewane laserowo (>600 punktów na metr) Rurki miedź, rura zbiorcza φ 18 x 1, rurki pośrednie φ 8 x 0,4 Izolacja cieplna ściana tylna wełna mineralna (klasa izolacji WLG 040) Uszczelki EPDM Elementy łączące łącznik łukowy stal kwasoodporna Moc kolektora * W/kolektor 0 do 1900 Współczynnik konwersji η₀ 0,79 0,78 Współczynnik strat cieplnych liniowy a₁ W/(m² K) 3,42 Współczynnik strat cieplnych kwadratowy a₂ W/(m² K²) 0,0142

23 22 23 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 basic / SOl 27 basic W System szybkiego montażu na dachu pokrytym dachówką holenderską Montaż pionowy obok siebie Opis Nr kat. Ilość elementów w komplecie (szt.) SOL 27 basic Grupa hydrauliczna Uchwyt dachowy SOL SBP Rama SOL SR SOL SR Łącznik ramy SOL SRV* Połączenia hydrauliczne KTH basic - kolano z tuleją czujnika SL - Stalowe, izolowane przejście dachowe Kolektory słoneczne Standardowe systemy mocowania Uchwyty dachowe SOL BP - Dach pokryty dachówką ceramiczną SOL BW - dach pokryty blachodachówką SOL BS - Dach pokryty łupkiem/gontem SOL BB - Dach pokryty dachówką karpiówką SOL BB-Cu - Dach pokryty dachówką karpiówką miedzianą Rama SOL R SOL R Łącznik ramy SOL RV* Listwa kolektora SOL KL Zestaw korygujący kąt nachylenia kolektora (Opcja) SOL RA Połączenia hydrauliczne KTH basic - kolano z tuleją czujnika SL - Stalowe, izolowane przejście dachowe Montaż na powierzchni płaskiej/ścianie Uchwyt dachowy SOL BF-S - Dach płaski / ściana Rama SOL R SOL R Łącznik ramy SOL RV* KTH basic - kolano z tuleją czujnika SL - Stalowe, izolowane przejście dachowe Hydraulicznie można podłączyć maks. 5 kolektorów. Od 6 kolektora konieczny jest podział na grupy hydrauliczne (odrębne baterie) - najlepiej symetryczne (np ). * - Pola kolektorów są konstrukcyjnie oddzielone od siebie.

24 Kolektory słoneczne płaskie - montaż na połaci dachu SOL 27 basic / SOl 27 basic W Montaż poziomy obok siebie Opis Nr kat. Ilość elementów w kpl. (szt.) SOL 27 basic W Grupa hydrauliczna Standardowy system mocowania Uchwyty dachowe SOL BP - Dach pokryty dachówką ceramiczną SOL BW - dach pokryty blachodachówką SOL BS - Dach pokryty łupkiem/gontem SOL BB - Dach pokryty dachówką karpiówką SOL BB-Cu - Dach pokryty dachówką karpiówką miedzianą Rama SOL R1 W Łącznik ramy SOL RV* Listwa kolektora SOL KL Zestaw korygujący kąt nachylenia kolektora (Opcja) SOL RA Połączenia hydrauliczne KTH basic - kolano z tuleją czujnika SL - Stalowe, izolowane przejście dachowe Montaż na powierzchni płaskiej/ścianie Uchwyt dachowy SOL BF-W Rama SOL R1 W Łącznik ramy SOL RV* Połączenia hydrauliczne KTH basic - kolano z tuleją czujnika SL - Stalowe, izolowane przejście dachowe Hydraulicznie można podłączyć maks. 5 kolektorów. Od 6 kolektora konieczny jest podział na grupy hydrauliczne (odrębne baterie) - najlepiej symetryczne (np ). * - Pola kolektorów są konstrukcyjnie oddzielone od siebie.

25 24 25 Kolektory słoneczne płaskie - montaż w połaci dachu SOL 23 premium Kolektor służy do montażu w połaci dachowej. Wyposażony jest w aluminiowy absorber pokryty próżniowo warstwą Miro-Therm o szczególnie wysokiej selektywności. Dzięki wyprowadzonym do góry przyłączom montaż kolektora jest łatwy i umożliwia oszczędność miejsca, nawet przy połączeniu wielu kolektorów. Kolektor zabezpiecza tafla szklana o grubości 3,2 mm, wykonana ze specjalnego szkła solarnego. W połączeniu z odpowiednimi zestawami mocującymi możliwy jest montaż zarówno kolektorów pojedynczych, jak i wielu kolektorów obok siebie. Eksploatacja kolektorów z zastosowaniem wodnego roztworu glikolu propylenowego ECO 2000 MPG (roztwór 50 %) zapewnia zabezpieczenie przed zamarzaniem w niskich temperaturach oraz korozją systemu. Obudowa kolektora wykonana jest z odpornego na działanie wody morskiej aluminium. Bezpieczeństwo i jakość: Kolektory posiadają świadectwo badania typu i certyfikaty niemieckiego TÜV, a ponadto znak niebieskiego anioła niemieckiego Urzędu Ochrony Środowiska za szczególnie wysoką sprawność i zastosowanie do jego produkcji tylko takich materiałów, które nie zawierają szkodliwych substancji. Kolektory słoneczne SOL 23 premium W skrócie W skrócie Klasa i jakość potwierdzona: antyrefleksyjna szyba solarna wykonana jest ze specjalnego szkła solarnego nie zawierającego żelaza, system odpowietrzenia zapobiega zanieczyszczeniu wewnętrznej powierzchni kolektora, wysoka sprawność 81%, wykonany z aluminium absorber pokryty trwałą warstwą Miro - Therm, kompletny osprzęt dodatkowy do całego systemu zawierający: uchwyty montażowe, grupy pompowe, regulatory solarne, solarne zasobniki ciepłej wody, itp. możliwość montażu obok siebie lub jeden nad drugim, zakres stosowania: do wspomagania podgrzewu ciepłej wody użytkowej oraz ogrzewania wody basenowej, zarówno obudowa aluminiowa jak i aliminiowy absorber pozwalają na pełny recykling, mały opór przepływu pozwala na zastosowanie pomp obiegowych o minimalnym zużyciu energii, skuteczna izolacja cieplna, brak widocznych przewodów hydraulicznych i połączeń, szybki montaż bez użycia narzędzi - technologia Profi Click D

26 Kolektory słoneczne płaskie - montaż w połaci dachu SOL 23 premium Tabela danych Typ SOL 23 premium Nr katalogowy Dane techniczne Wymiary, ciążar Wysokość mm 2340 Szerokość mm 1155 Głębokość mm 102 Wymiary do zabudowy (z króćcami podł.) mm 1164 x 2327 Ciężar (nie napełniony) kg 54 Temperatura spoczynkowa (przy 1000W/m²) C 210 Min. ciśnienie robocze bar 3,5 Maks. ciśnienie robocze bar 6 Próby ciśnieniowe Ciśnienie próbne (absorber) bar 10 (fabrycznie) Czynnik do próby woda (fabrycznie) Próba ciśnieniowa kompletnego systemu 7,8 bar z mieszank. ECO 2000 MPG Nominalny przepływ l/h 50 do 300 Strata ciśnienie kolektora (300 l/h) mbar ok. 35 (temp. czynnika grzewczego 20 C) Przyłącze Profi Click 22 mm Czynnik grzewczy mieszanka koncentratu ECO 2000 MPG Pojemność czynnika grzewczego łącznie z przewodami l 1,4 Powierzchnia całkowita kolektora m² 2,63 Powierzchnia czynna kolektora m² 2,04 Powierzchnia absorbera m² 2,03 Kąt pochylenia 30 do 80 Cechy konstrukcyjne elementow składowych Rama aluminium (odporne na wodę morską) Tafla szklana jednowarstwowe bezpieczne szkło o grubości 3,2 mm, o wysokiej przejrzystości, ze strukturą od środka, nie zawierające żelaza Absorber aluminium, pokryty prożniowo warstwą pochłaniającą promienie słońca Rurki miedź, rura zbiorcza φ 22 x 0,8, rurki pośrednie φ 8 x 0,5 Izolacja cieplna ściana tylna wełna mineralna o grubości 50 mm Uszczelki EPDM Elementy łączące Profi Click 22 mm Moc kolektora * W/kolektor 0 do 1640 Współczynnik konwersji η₀ 0,81 Współczynnik strat cieplnych liniowy a₁ W/(m² K) 3,56 Współczynnik strat cieplnych kwadratowy a₂ W/(m² K²) 0,0123 * zależna od całkowitego nasłonecznienia, temperatury czynnika grzewczego, warunków ustawienia i charakterystyki systemu

27 26 27 Kolektory słoneczne płaskie - montaż w połaci dachu SOL 23 premium Zestaw montażowy SOL AS Połączenia hydrauliczne Montaż pionowy obok siebie Opis Nr kat. Ilość elementów w komplecie (szt.) SOL 23 premium Grupa hydrauliczna Pola kolektorów SOL SV-R SOL SV-I SL - Stalowe, izolowane przejście dachowe Kolektory słoneczne Hydraulicznie można podłączyć maks. 5 kolektorów. Od 6 kolektora konieczny jest podział na grupy hydrauliczne (odrębne baterie) - najlepiej symetryczne (np ). * - Pola kolektorów są konstrukcyjnie oddzielone od siebie. Montaż pionowy obok siebie i nad sobą Opis Nr kat. Ilość elementów w komplecie (szt.) SOL 23 premium Grupa hydrauliczna Ilość kolektorów w pionie 2 Liczba pól kolektorów Liczba kolektorów w polu kolektorów Zestaw montażowy SOL AS SOL AZ Połączenia hydrauliczne SOL SV-R SOL SV-I SL - Stalowe, izolowane przejście dachowe Hydraulicznie można podłączyć maks. 5 kolektorów. Od 6 kolektora konieczny jest podział na grupy hydrauliczne (odrębne baterie) - najlepiej symetryczne (np ). * - Pola kolektorów są konstrukcyjnie oddzielone od siebie.

28 Kolektory słoneczne płaskie - automatyka SOM 6 plus Regulator solarny SOM 6 plus ma zastosowanie w standardowych systemach solarnych. Obsługę regulatora ułatwia duży, wielofunkcyjny wyświetlacz. W regulatorze zaprogramowano fabrycznie standardowy system, który pokazany jest na wyświetlaczu jako szkic systemu. Informacje o funkcjach i stanach pracy urządzenia wyświetlane są jako łatwe do zrozumienia piktogramy. Centralnym elementem obsługowym regulatora są trzy przyciski znajdujące się pod wyświetlaczem ciekłokrystalicznym. Regulator posiada trzy wejścia czujnikowe, solarny licznik godzin pracy, tryb pracy ręcznej, raz następujące funkcję specjalne: maksymalna temperatura zasobnika c.w.u., funkcja chłodzenia kolektora, awaryjne wyłączanie kolektorów. SOM 6 plus Zakres dostawy obejmuje: 1 zapasowy bezpiecznik T4A, 2 wkręty i kołki rozporowe, 4 śruby wraz z zabezpieczeniami przed wyrwaniem przewodów, q pasta przewodząca ciepło, 2 czujniki PT SOM 6 plus Numer katalogowy Wysokość mm 172 Szerokość mm 110 Głębokość mm 46 Waga kg 0,36 Rodzaj ochrony (IP) 20 Napięcie znamionowe V Fazy 1/N/PE Częstotliwość Hz Całkowity prąc przełączeniowy A 4 Pobór mocy W <1 Moc przełączeniowa przekaźników A 1 (1) Liczba wejść 3 Liczba wyjść 1 Materiał obudowy Tworzywo, PC-ABS/PMMA Zakres pracy C Temperatura otoczenia C Podłączenia elektryczne - system z 1 zasobnikiem c.w.u., 1 pompą ob. i 2 czujnikami temp. S1 S3 S2 Symbol Opis S1 Czujnik kolektora S2 S3 R1 Czujnik zasobnika - dolny Czujnik zasobnika - górny (opcja) Pompa solarna 26_05_01_0149

29 28 29 Kolektory słoneczne płaskie - automatyka SOM 7 plus SOM 7 plus Regulator solarny SOM 7 plus ma zastosowanie w standardowych systemach solarnych służących do przygotowania ciepłej wody użytkowej i wspomagania centralnego ogrzewania. Obsługę regulatora ułatwia duży, wielofunkcyjny wyświetlacz. W regulatorze zaprogramowano fabrycznie 10 najczęściej spotykanych konfiguracji systemu, które mogą zostać w prosty sposób odczytane. Na wyświetlaczu, oprócz piktogramów służących do łatwiejszego zrozumienia funkcji i trybów pracy regulatora oraz systemu, pokazywana jest w formie graficznej wybrana konfiguracja systemu. Centralnym elementem obsługowym regulatora są trzy przyciski znajdujące się pod wyświetlaczem ciekłokrystalicznym. Regulator posiada 4 wejścia czujnikowe dla czujników temperatury PT 1000, oraz 2 przekaźniki półprzewodnikowe. Przegląd funkcji: solarny licznik godzin pracy, tryb pracy ręcznej, funkcja chłodzenia kolektora, ograniczenie temperatury zasobnika c.w.u., awaryjne wyłączanie kolektorów, regulacja obrotów pompy obiegowej, bilansowanie ciepła. Kolektory słoneczne Zakres dostawy obejmuje: 1 zapasowy bezpiecznik T4A, 2 wkręty i kołki rozporowe, 4 śruby wraz z zabezpieczeniami przed wyrwaniem przewodów, 1 kondensator 4,7nF, pasta przewodząca ciepło, 4 czujniki PT Numer katalogowy Wysokość Szerokość Głębokość Waga Rodzaj ochrony Napięcie znamionowe Fazy Częstotliwość Całkowity prąc przełączeniowy Pobór mocy Moc przełączeniowa przekaźników Liczba wejść Liczba wyjść Materiał obudowy Zakres pracy Temperatura otoczenia SOM 7 plus mm 172 mm 110 mm 46 kg 0,36 (IP) 20 V /N/PE Hz A 4 W <1 A 1 (1) 4 2 Tworzywo, PC-ABS/PMMA C C

30 Kolektory słoneczne płaskie - automatyka SOM 7 plus Przegląd konfiguracji systemu System solarny z 1 zasobnikiem System solarny z 2 zasobnikami System solarny i dogrzewanie 26_05_21_0035_ 26_05_01_0088_ 26_05_21_0089_ 26_05_21_0090_ 26_05_21_0085_ 26_05_21_0086_ 26_05_21_0087_ 26_05_21_0082_ 26_05_21_0083_ 26_05_21_0084_ System solarny i warstwowe ładowanie zasobnika System solarny z 2 zasobnikami i logiką zaworów System solarny z 2 zasobnikami i logiką pomp System solarny dachem na wschód - zachód System solarny z dogrzewaniem przez kocioł na paliwo stałe System solarny z podnoszeniem temp. powrotu obiegu grzewczego System solarny z dodatkowym wymiennikiem ciepła (ochrona stagnacji)

31 30 31 Kolektory słoneczne płaskie - kompaktowe grupy pompowe SOKI Basic Kompaktowa grupa solarna zawiera wszystkie ważne elementy do instalacji obiegu hydraulicznego instalacji solarnej. Kompaktowa grupa solarna łączy pole kolektorów solarnych z zasobnikiem solarnym. Kompaktową grupę solarną można zamontować na ścianie lub przy użyciu zestawu przyłączeniowego zasobnika (patrz Wyposażenie dodatkowe ) bezpośrednio przy zasobniku. W celu ograniczenia do minimum strat ciepła kompaktowa grupa solarna posiada izolację cieplną. Wbudowany zawór zwrotny zapobiega powstawaniu niepożądanego efektu termosyfonu. Przy zatrzymanej pompie obiegowej zasobnik solarny nie oddaje ciepła. Zespół pompy wyposażony jest w termometr do zasilania i powrotu oraz optyczny miernik strumienia przepływu. Kolektory słoneczne SOKI Basic Wysokość Szerokość Głębokość Waga Typ pompy obiegowej Max. wysokość podnoszenia Pobór mocy pompy obiegowej Liczba biegów pompy obiegowej Rodzaj ochrony (IP) Napięcie znamionowe Fazy Częstotliwość Całkowity prąd przełączeniowy Max. dopuszczalne ciśnienie Max. temperatura pracy Zakres / skala manometru Zakres / skala przepływomierza Zakres / skala termometru Zintegrowany regulator Temperatura otoczenia Materiał izolacji Max. liczba kolektorów SOKI basic mm 380 mm 228 mm 150 kg 4,4 ST 15/6 ECO m 6 W 44/63/ V 230 1/N/PE Hz 50 A 4 MPa 0,6 C 120 MPa 0...0,6 l/min C Nie C EPP max min ,5 1,0 1,4 84_05_01_0010_ X Przepływ [m³/h] Y Spadek ciśnienia / wysokość podnoszenia [m] 1 Charakterystyka pracy pompy (bieg 1) 2 Charakterystyka pracy pompy (bieg 2) 3 Charakterystyka pracy pompy (bieg 3) 4 Charakterystyka zespołu pompowego

32 Kolektory słoneczne płaskie - kompaktowe grupy pompowe SOKI Basic _05_01_0678_ 1 Uchwyt ścienny 2 Tylna część izolacji 3 Zawór bezpieczeństwa 4 Zawór napełniający 5 Manometr 6 Zawór odcinający z zintegrowanym zaworem zwrotnym 7 Przyłącze naczynia wzbiorczego 8 Pompa obiegowa 9 Przednia część izolacji 10 Termometr 11 Zawór spustowy 12 Przepływomierz

33 32 33 Kolektory słoneczne płaskie - kompaktowe grupy pompowe SOKI 6/7 plus Kompaktora grupa pompowa z zintegrowanym regulatorem solarnym. Grupa może być montowana na ścianie lub w połączeniu z grupą przyłączeniową SOKI SAS (wypasażenie dodatkowe) bezpośrednio na zasobniku c.w.u. typu SBB... basic / plus. W celu ograniczenia do minimum strat ciepła kompaktowa grupa solarna posiada izolację cieplną. Wbudowany zawór zwrotny zapobiega powstawaniu niepożądanego efektu termosyfonu. Przy zatrzymanej pompie obiegowej zasobnik solarny nie oddaje ciepła. Zespół pompy wyposażony jest w termometr zasilania i powrotu oraz optyczny miernik strumienia przepływu. Kolektory słoneczne SOKI 6 plus SOKI 6 plus SOKI 7 plus Wysokość mm Szerokość mm Głębokość mm Waga kg 5,3 5,3 Typ pompy obiegowej ST 15/6 ECO ST 15/6 ECO Max. wysokość podnoszenia m 6 6 Pobór mocy pompy obiegowej W 44/63/82 44/63/82 Ilość biegów pompy obiegowej 3 3 Rodzaj ochrony (IP) Napięcie znamionowe V Fazy 1/N/PE 1/N/PE Częstotliwość Hz Całkowity prąd przełączeniowy A 4 4 Max. dopuszczalne ciśnienie MPa 0,6 0,6 Max. temperatura pracy C Zakres / skala manometru MPa 0...0, ,6 Zakres / skala przepływomierza l/min Zakres / skala termometru C Zintegrowany regulator SOM 6 plus SOM 7 plus Temperatura otoczenia C Materiał izolacji EPP EPP Max. liczba kolektorów max min ,5 1,0 1,4 84_05_01_0010_ X Przepływ [m³/h] Y Spadek ciśnienia / wysokość podnoszenia [m] 1 Charakterystyka pracy pompy obiegowej (bieg 1) 2 Charakterystyka pracy pompy obiegowej (bieg 2) 3 Charakterystyka pracy pompy obiegowej (bieg 3) 4 Charakterystyka zespołu pompowego

34 Kolektory słoneczne płaskie - kompaktowe grupy pompowe SOKI 6/7 plus _05_01_0679_ 1 Uchwyt ścienny 2 Tylna część izolacji 3 Zawór bezpieczeństwa 4 Zawór napełniający 5 Przyłącze naczynia wzbiorczego 6 Manometr 7 Baza montażowa dla regulatora solarnego 8 Regulator solarny 9 Termometr 10 Zawór odcinający z zintegrowanym zaworem zwrotnym 11 Pompa obiegowa 12 Zawór spustowy 13 Przepływomierz 14 Przednia częśc izolacji Zestaw przyłączeniowy SOKI SAS Zestaw przyłączeniowy SOKI SAS pozwala na łatwy i szybki montaż kompaktowych grup pompowych SOKI basic, SOKI 6 plus oraz SOKI 7 plus do solarnych zasobników c.w.u. typu SBB... basic / plus. SOKi SAS Nr katalogowy

35 34 35 Kolektory słoneczne płaskie - kompaktowe grupy pompowe SOKI E Premium Dwudrogowa, kompaktowa solarna grupa pompowa z wbudowaną energooszczędną pompą obiegową oraz regulatorem solarnym. Regulator posiada 4 wyjścia przekaźnikowe, 5 wejść dla czujników temperatury PT1000, wejście impulsowe oraz dodatkowe wyjście dla napędów. Wbudowany czytnik kart pamięci pozwala na łatwe nagrywanie danych przy użyciu kart SD. Duży i czytelny wyświetlacz pozwala na dokładną wizualizację pracy systemu a zdefiniowane w regulatorze funkcje upraszczają parametryzację systemu. Standardowe wypoażenie grupy pompowej obejmuje dodatkowo: zawór bezpieczeństwa, zawory odcinające z zintegrowanymi zaworami zwrotnymi, zawór spustowy i napełniający, termometr zasilania i powrotu, przepływomierz, manometr, izolację termiczną. Kolektory słoneczne SOKI E Premium Wysokość Szerokość Głębokość Waga Typ pompy obiegowej Max. wysokość podnoszenia Pobór mocy pompy obiegowej Ilość biegów pompy obiegowej Rodzaj ochrony Napięcie znamionowe Fazy Częstotliwość Całkowity prąd przełączeniowy Max. dopuszczalne ciśnienie Max. temperatura pracy Zakres / skala manometru Zakres / skala przepływomierza Zakres / skala termometru Zintegrowany regulator Temperatura otoczenia Materiał izolacji Max. liczba kolektorów SOKI E premium mm 566 mm 306 mm 150 kg 6,6 Stratos TEC ST 15/7 PWM m 7 W (IP) 20 V 230 1/N/PE Hz 50 A 4 MPa 0,6 C 120 MPa 0...0,6 l/min C Tak C EPP ,1 0,2 0,3 0,4 0,5 0,6 0,7 0, Z 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 X Przepływ [m³/h] Y Spadek ciśnienia / wysokość podnoszenia [m] Z Moc [W] 1 Charakterystyka pompy obiegowej (max.) 2 Charakterystyka zespołu pompowego 3 Pobór mocy pompy obiegowej (max.) 84_05_01_0011_
