1 PLANOWANIE, PROJEKTOWANIE, DOBÓR. Przykład podłączenia systemu LVE _04_14_0012_ 11

2 PLANOWANIE, PROJEKTOWANIE, DOBÓR. Legenda do przykładu podłączenia systemu LVE. Nr Nazwa skrócona Opis 1 Kompletny rozdzielacz powietrza z czteroma wyjściami do podłączenia płaskich elastycznych kanałów LVE RP i jednym przyłączem głównym. Wykonany z tworzywa sztucznego odpornego na korozje, i bezwonnego. Wyposażony w otwór rewizyjny i 4 klapy do regulacji wielkości strumienia przepływu powietrza. 2 Przedłużka (złączka) kanału głównego rozdzielacza powietrza LVE LVE WA Kompletne przyłącze ścienne z tworzywa sztucznego odpornego na korozję i bezwonnego, z zaślepką wylotowego kanału powietrznego. Możliwość podłączenia płaskiego elastycznego kanału Wymagany osprzęt: LVE WG LVE WG Kratka naścienna do przyłącza ściennego LVE WA LVE RP20 Płaski elastyczny kanał powietrzny z tworzywa sztucznego o długości 20m Kolano 90 stopni - pionowe, z tworzywa sztucznego do podłączenia kanału Kolano 90 stopni - poziome, z tworzywa sztucznego do podłączenia kanału Zaślepka do zamknięcia niewykorzystanych wyjść z rozdzielacza powietrza LVE VT Kolano 45 stopni - poziome, z tworzywa sztucznego do podłączenia kanału Kratka podłogowa do przyłącza podłogowego LVE FA, odporna na obciążenia stopą LVE FA Kompletne przyłącze podłogowe z tworzywa sztucznego odpornego na korozję i bezwonnego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR ze wszystkich stron. Wymagany osprzęt: LVE FG LVE KF Uchwyt mocujący elastyczny kanał powietrzny LVE PR LVE Ü180 Przejściówka umożliwiająca obrócenie kanału powietrznego z tworzywa sztucznego LVE PR o 180 stopni

System elastycznych kanałów rozprowadzania powietrza LVE. Opis techniczny.

Służy do doprowadzania i odprowadzania powietrza z pomieszczeń.

Kompletny rozdzielacz powietrza z czteroma wyjściami do podłączenia płaskich elastycznych kanałów LVE RP 20 i jednym przyłączem głównym.

Wyposażony w otwór rewizyjny i 4 klapy do regulacji wielkości strumienia przepływu powietrza. Przedłużka (złączka) rozdzielacza.

231126 mm 400 mm 90 mm 480 m³/h 160 Przedłużka (złączka) kanału głównego rozdzielacza powietrza LVE 4.

3 System elastycznych kanałów rozprowadzania powietrza LVE. Opis techniczny. Płaski i elastyczny system rozprowadzania powietrza dla systemów wentylacji wymuszonej w domach jednorodzinnych. Służy do doprowadzania i odprowadzania powietrza z pomieszczeń. Przeznaczony do instalowania pomiędzy betonowymi stropami i jastrychem oraz w ścianach lub na ścianach. Rozdzielacz powietrza. Kompletny rozdzielacz powietrza z czteroma wyjściami do podłączenia płaskich elastycznych kanałów LVE RP 20 i jednym przyłączem głównym. Wykonany z tworzywa sztucznego odpornego na korozje, i bezwonnego. Wyposażony w otwór rewizyjny i 4 klapy do regulacji wielkości strumienia przepływu powietrza. Przedłużka (złączka) rozdzielacza. E _ LVE VT 4 Maksymalny strumień przepływu mm 400 mm 90 mm 480 m³/h 160 Przedłużka (złączka) kanału głównego rozdzielacza powietrza LVE 4. E _ LVE VV mm 229 mm 57 mm 100 Płaski elastyczny kanał powietrzny. Płaski elastyczny kanał powietrzny z tworzywa sztucznego o długości 20m. E _ LVE RP mm 130 mm 52 m 20 Przyłącze podłogowe. Kompletne przyłącze podłogowe z tworzywa sztucznego odpornego na korozję i bezwonnego. Możliwość podłączenia płaskiego elastycznego kanału powietrznego LVE PR ze wszystkich stron. Wymagany osprzęt: LVE FG E _ LVE FA mm 231 mm 122 mm 280 Kratka podłogowa. Kratka podłogowa do przyłącza podłogowego LVE FA, odporna na obciążenia stopą. LVE FG mm 150 mm 64 mm 350

korozję i bezwonnego, z zaślepką wylotowego kanału powietrznego.

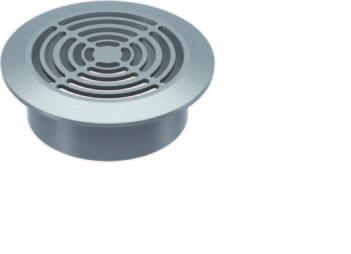

231114. LVE WA 231124 mm 144 mm 150 mm 320 Kratka naścienna.

LVE WG 231114 mm 140 mm 140 mm 50 Kolano 90 stopni - pionowe.

kanału LVE BH 90 231123 mm 98 mm 98 mm 207 Kolano 90 stopni - poziome.

kanału LVE BF 90 213122 mm 250 mm 57 mm 250 Kolano 45 stopni - poziome.

4 Przyłącze ścienne. E _ Kompletne przyłącze ścienne z tworzywa sztucznego odpornego na korozję i bezwonnego, z zaślepką wylotowego kanału powietrznego. Możliwość podłączenia płaskiego elastycznego kanału Wymagany osprzęt: LVE WG LVE WA mm 144 mm 150 mm 320 Kratka naścienna. Kratka naścienna do przyłącza ściennego LVE WA. LVE WG mm 140 mm 140 mm 50 Kolano 90 stopni - pionowe. E _ Kolano 90 stopni - pionowe, z tworzywa sztucznego do podłączenia kanału LVE BH mm 98 mm 98 mm 207 Kolano 90 stopni - poziome. E _ Kolano 90 stopni - poziome, z tworzywa sztucznego do podłączenia kanału LVE BF mm 250 mm 57 mm 250 Kolano 45 stopni - poziome. E _ Kolano 45 stopni - poziome, z tworzywa sztucznego do podłączenia kanału LVE BF mm 225 mm 57 mm 225 Zaślepka. Zaślepka do zamknięcia niewykorzystanych wyjść z rozdzielacza powietrza LVE VT 4. E _ LVE BD mm 144 mm 64 mm 20

Złączka. Złączka umożliwiająca połączenie dwóch kanałów powietrznych LVE PR. LVE M 231112 mm 130 mm 55 mm 115 Przejściówka 180 stopni.

LVE U 180 231120 mm 144 mm 69 mm 64 Uchwyt mocujący. Uchwyt mocujący elastyczny kanał powietrzny LVE PR.

Adapter mocujący (połączeniowy), umożliwiający połączenie elastycznego przewodu LVE PR z innymi elementami systemu LVE np.

5 Złączka. Złączka umożliwiająca połączenie dwóch kanałów powietrznych LVE PR. LVE M mm 130 mm 55 mm 115 Przejściówka 180 stopni. E _ Przejściówka umożliwiająca obrócenie kanału powietrznego z tworzywa sztucznego LVE PR o 180 stopni. LVE U mm 144 mm 69 mm 64 Uchwyt mocujący. Uchwyt mocujący elastyczny kanał powietrzny LVE PR. E _ LVE KF mm 215 mm 54 mm 25 Adapter mocujący (połączeniowy). Adapter przejściowy (przejściówka). Adapter mocujący (połączeniowy), umożliwiający połączenie elastycznego przewodu LVE PR z innymi elementami systemu LVE np. rozdzielaczem powietrza LVE VT 4. LVE BH 90, LVE BF 90, LVE BF 45. LVE RA mm 143 mm 57 mm 47 Adapter przejściowy do podłączenia adaptera mocującego LVE RA do innych elementów systemu LVE. LVE RF mm 143 mm 57 mm 21
