LIVE OUTSIDE THE BOX IMAGO MNIEJ ZNACZY WIĘCEJ

Transkrypt

1 LIVE OUTSIDE THE BOX IMAGO MNIEJ ZNACZY WIĘCEJ

2 IMAGO projekt Matteo Grotto MNIEJ RAMY, WIĘCEJ PRZESTRZENI. DZIĘKI NOWOCZESNEJ TECHNOLOGII AGB. Imago jest innowacyjnym systemem okuć, pozwalającym na wykonanie drewnianych okien podnoszono-przesuwnych o głębokości ramy nie przekraczającej 2 cm.

3

4 IMAGO MNIEJ ZNACZY WIĘCEJ Dzięki Imago krajobraz zewnętrzny wysuwa się na pierwszy plan. Dzięki oszczędnej formie zacierają się granice między wnętrzem i otoczeniem, dając nowe możliwości metod projektowania.

5 PROJEKT (NIE)WIDOCZNY PRZEKRÓJ

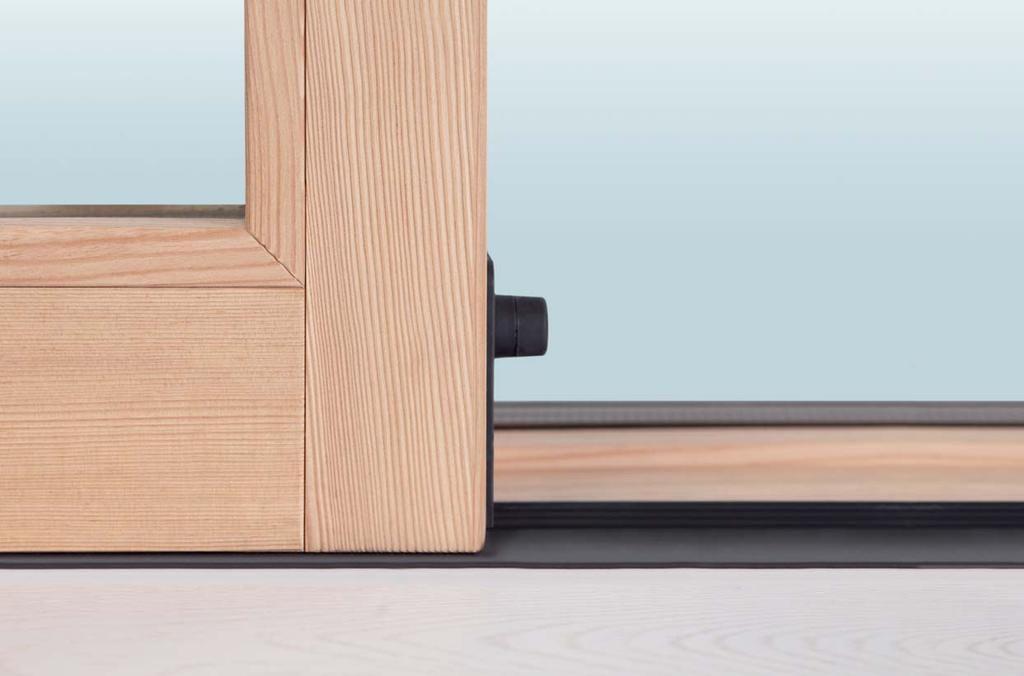

6 Więcej przestrzeni na szklenie: nieograniczona przestrzeń pomieszczeń Całkowicie zrezygnowano z dolnego ramiaka skrzydła stałego. Szyba i otaczające dom środowisko stały się częścią pomieszczeń. Aluminiowy profil o oszczędnej formie jest idealny do osadzenia szyby.

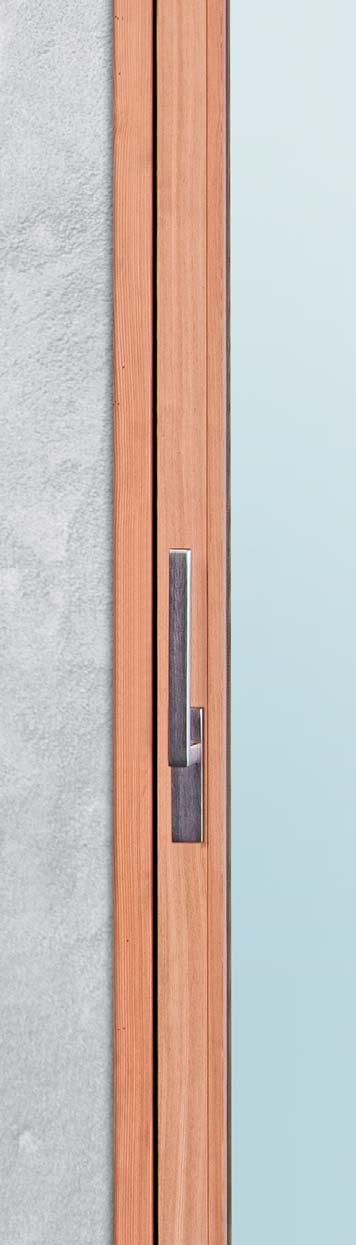

7 NAJWAŻNIEJSZE SĄ DETALE Tylko drewno i widok zza okna: okucia kryją się w ościeżnicy Nowa górna prowadnica wpuszczona całkowicie w ościeżnicę - elementy okuć widoczne w bardzo ograniczonym zakresie. Odchudzony profil skrzydła jezdnego Szerokość ramy skrzydła zmniejszona do 74 mm dzięki zredukowaniu głębokości zasuwnicy.

8 Oszczędna forma, tętniąca technologią Zmniejszona grubość górnej części ościeżnicy z przymocowaną górną listwą uszczelniającą. System bocznego ryglowania: najważniejsze - nie ograniczać Szklenie skrzydła stałego jest wbudowane w ościeżnicę. Dzięki przemyślanej konstrukcji i technologii montażu niemal wtapia się w ścianę.

9 FUNKCJE IZOLACJI CIEPLNEJ I ZAPEWNIENIA BEZPIECZEŃSTWA

10 Projekt zapewniający wysokie standardy bez ograniczeń Próg o wysokości 25mm można zlicować z podłogą. Dzięki wzmacnianej konstrukcji kompozytowej na bazie włókna szklanego, progi Climatech posiadają niespotykane właściwości izolacji termicznej. Imago jest znakomitą barierą dla ekstremalnych temperatur, wody i wiatru. Wszystkie akcesoria systemu zostały również dopasowane i przetestowane w skrajnych warunkach pogodowych U w = do 0,69 W/m 2 K

11 NOWE ROZWIĄZANIA DLA ZWIĘKSZENIA WYDAJNOŚCI Górna listwa uszczelniająca Połączenie sztywności aluminium i ochrony termicznej uszczelki polipropylenowej. Dzięki odpowiednim materiałom uszczelniającym górnej część skrzydła jezdnego zapewnione jest wyciszenie i szczelność konstrukcji. Nowoczesny profil uszczelniający Uni-V Nawet naturalna praca drewna w warunkach skrajnych czynników atmosferycznych nie wpływa na szczelność konstrukcji - dzięki szerokiemu polu tolerancji profilu uszczelniającego Uni-V. Ten rewolucyjny system uniemożliwia bezpośredni kontakt między skrzydłami okna. Otwieranie okna staje się płynne i bez hałasu.

12 POSEIDON: ŚWIAT BEZPIECZEŃSTWA Maksymalne zabezpieczenie dzięki zasuwnicy Innowacyjny system zamykania Poseidon z dwoma przeciwbieżnymi ryglami i środkową zasuwą w każdym węźle ryglującym, pozwala osiągnąć poziom zabezpieczenia nieosiągalny nigdy dotąd. Całkowicie ukryty zaczep Poseidon Zaczep zasuwnicy Poseidon jest całkowicie zlicowany z ościeżnicą okna, podkreślająć minimalistyczny design projektu. Dodatkowym atutem zwiększającym łatwość instalacji jest jego precyzyjna regulacja.

13 IMAGO MNIEJ ZNACZY WIĘCEJ Imago gwarantuje niską przenikalność cieplną, wysoką odporność na czynniki atmosferyczne i bezpieczeństwo antywłamaniowe dzięki współpracy kompozytowego progu Climatech, specjalnym akcesoriom systemowym i technologii zamykania Poseidon. 100% drewna 100% oszczędności energii 100% produkcji we Włoszech

14

15 Z Communications Dept. - Printed in Italy Importer i dystrybutor: IMAGO MNIEJ ZNACZY WIĘCEJ ODKRYWAJ NA NOWO Agas Sp. z o.o. Reguły, ul. Bodycha MICHAŁOWICE - REGUŁY - POLSKA tel./fax: Alban Giacomo spa Via A. De Gasperi 75, Romano d Ezzelino (VI) Italy info@agb.it
