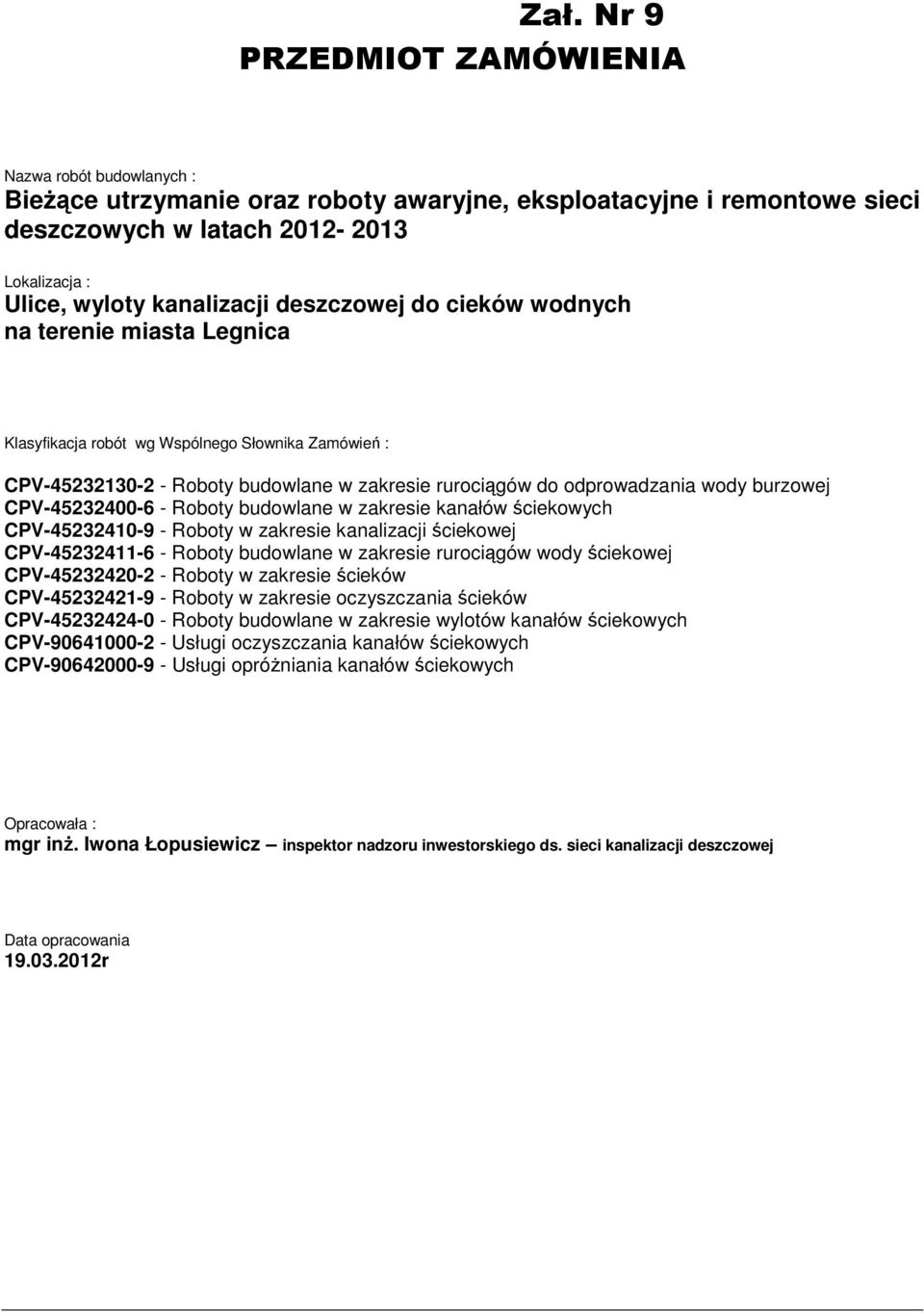

1 Zał. Nr 9 PRZEDMIOT ZAMÓWIENIA Nazwa robót budowlanych : BieŜące utrzymanie oraz roboty awaryjne, eksploatacyjne i remontowe sieci deszczowych w latach Lokalizacja : Ulice, wyloty kanalizacji deszczowej do cieków wodnych na terenie miasta Legnica Klasyfikacja robót wg Wspólnego Słownika Zamówień : CPV Roboty budowlane w zakresie rurociągów do odprowadzania wody burzowej CPV Roboty budowlane w zakresie kanałów ściekowych CPV Roboty w zakresie kanalizacji ściekowej CPV Roboty budowlane w zakresie rurociągów wody ściekowej CPV Roboty w zakresie ścieków CPV Roboty w zakresie oczyszczania ścieków CPV Roboty budowlane w zakresie wylotów kanałów ściekowych CPV Usługi oczyszczania kanałów ściekowych CPV Usługi opróŝniania kanałów ściekowych Opracowała : mgr inŝ. Iwona Łopusiewicz inspektor nadzoru inwestorskiego ds. sieci kanalizacji deszczowej Data opracowania r

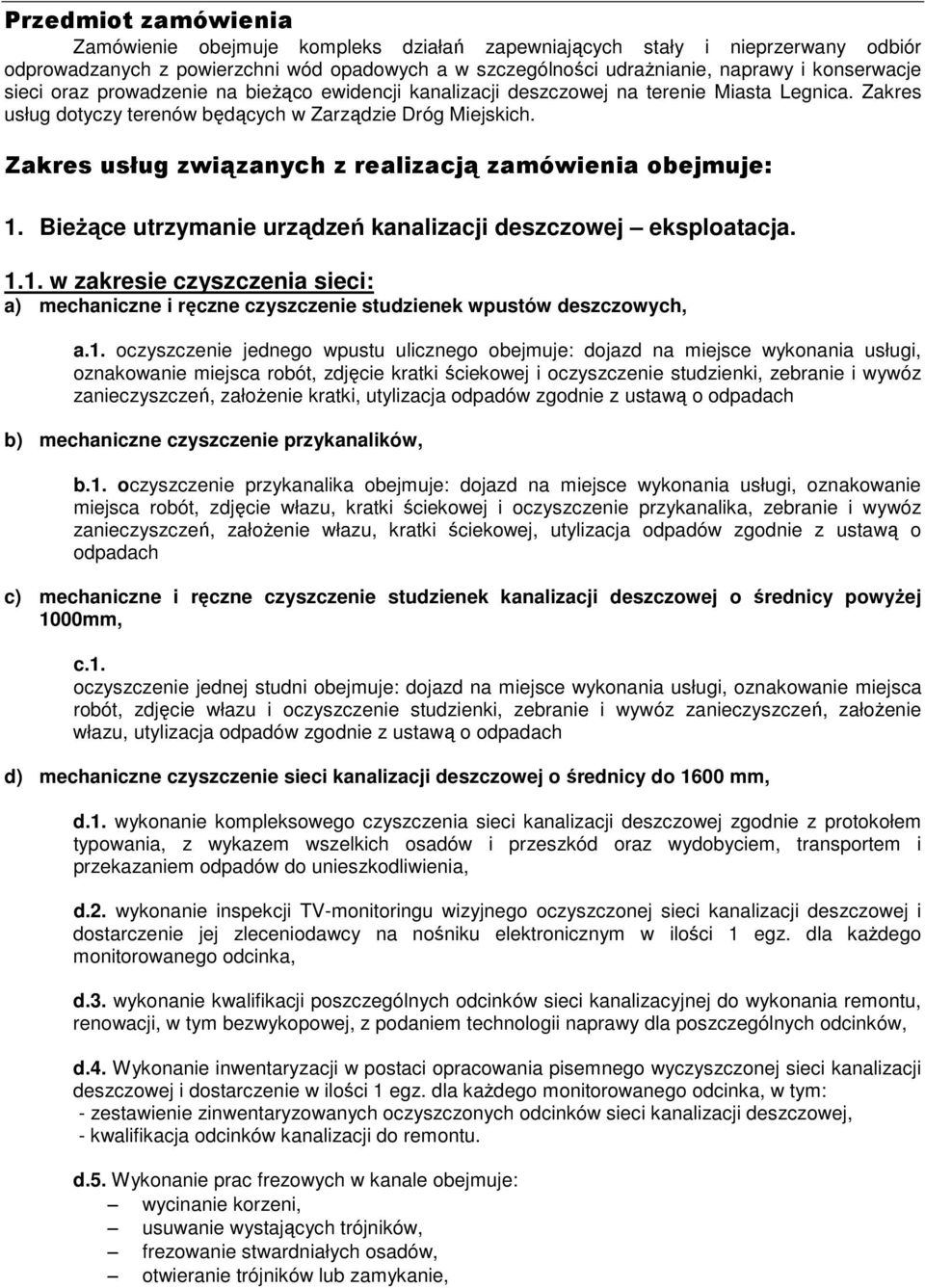

2 Przedmiot zamówienia Zamówienie obejmuje kompleks działań zapewniających stały i nieprzerwany odbiór odprowadzanych z powierzchni wód opadowych a w szczególności udraŝnianie, naprawy i konserwacje sieci oraz prowadzenie na bieŝąco ewidencji kanalizacji deszczowej na terenie Miasta Legnica. Zakres usług dotyczy terenów będących w Zarządzie Dróg Miejskich. Zakres usług związanych z realizacją zamówienia obejmuje: 1. BieŜące utrzymanie urządzeń kanalizacji deszczowej eksploatacja w zakresie czyszczenia sieci: a) mechaniczne i ręczne czyszczenie studzienek wpustów deszczowych, a.1. oczyszczenie jednego wpustu ulicznego obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie kratki ściekowej i oczyszczenie studzienki, zebranie i wywóz zanieczyszczeń, załoŝenie kratki, utylizacja odpadów zgodnie z ustawą o odpadach b) mechaniczne czyszczenie przykanalików, b.1. oczyszczenie przykanalika obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie włazu, kratki ściekowej i oczyszczenie przykanalika, zebranie i wywóz zanieczyszczeń, załoŝenie włazu, kratki ściekowej, utylizacja odpadów zgodnie z ustawą o odpadach c) mechaniczne i ręczne czyszczenie studzienek kanalizacji deszczowej o średnicy powyŝej 1000mm, c.1. oczyszczenie jednej studni obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie włazu i oczyszczenie studzienki, zebranie i wywóz zanieczyszczeń, załoŝenie włazu, utylizacja odpadów zgodnie z ustawą o odpadach d) mechaniczne czyszczenie sieci kanalizacji deszczowej o średnicy do 1600 mm, d.1. wykonanie kompleksowego czyszczenia sieci kanalizacji deszczowej zgodnie z protokołem typowania, z wykazem wszelkich osadów i przeszkód oraz wydobyciem, transportem i przekazaniem odpadów do unieszkodliwienia, d.2. wykonanie inspekcji TV-monitoringu wizyjnego oczyszczonej sieci kanalizacji deszczowej i dostarczenie jej zleceniodawcy na nośniku elektronicznym w ilości 1 egz. dla kaŝdego monitorowanego odcinka, d.3. wykonanie kwalifikacji poszczególnych odcinków sieci kanalizacyjnej do wykonania remontu, renowacji, w tym bezwykopowej, z podaniem technologii naprawy dla poszczególnych odcinków, d.4. Wykonanie inwentaryzacji w postaci opracowania pisemnego wyczyszczonej sieci kanalizacji deszczowej i dostarczenie w ilości 1 egz. dla kaŝdego monitorowanego odcinka, w tym: - zestawienie zinwentaryzowanych oczyszczonych odcinków sieci kanalizacji deszczowej, - kwalifikacja odcinków kanalizacji do remontu. d.5. Wykonanie prac frezowych w kanale obejmuje: wycinanie korzeni, usuwanie wystających trójników, frezowanie stwardniałych osadów, otwieranie trójników lub zamykanie,

3 wycinanie prętów stalowych i innych przeszkód w kanale, Wykonawca jest zobowiązany do przekazania na koszt własny odpadów wytworzonych w trakcie czyszczenia sieci kanalizacyjnej, studni, wpustów przykanalików do zakładu unieszkodliwiania. Wykonawca zobowiązany jest prowadzić karty ewidencji i przekazywania odpadów zgodnie z aktualnie obowiązującymi przepisami w sprawie wzorów dokumentów stosowanych na potrzeby ewidencji odpadów. Wykonawca zobowiązany jest do załączania do protokołu odbioru prac potwierdzenia przez zakład unieszkodliwiania przyjęcia odpadów i osadów z okresu, jaki obejmuje protokół w zakresie przeglądów kanalizacji deszczowej: a) przegląd wytypowanych odcinków sieci deszczowej w celu wykrywania nielegalnych podłączeń, szczelności kanalizacji z wykorzystaniem urządzeń do zadymiania, wraz ze sprawozdaniem z wyników przeglądu oraz dokumentacją fotograficzną + dojazd na miejsce wykonania usługi, b) przegląd (inspekcja TV) odcinków sieci deszczowej, o średnicy do 200 mm, wraz ze sprawozdaniem z wyników przeglądu, z kompleksową ocena techniczną (płyta DVD z cyfrowym zapisem obrazu z opisem komputerowym i elektronicznym pomiarem metrów, zdjęcia na płycie DVD z większych uszkodzeń, protokoły sprawozdawcze oraz ogólną ocenę techniczną kanału ) + dojazd na miejsce wykonania usługi, c) przegląd (inspekcja TV) odcinków sieci deszczowej o średnicy od 200 mm do 1600 mm, wraz ze sprawozdaniem z wyników przeglądu, z kompleksową ocena techniczną (płyta DVD z cyfrowym zapisem obrazu z opisem komputerowym i elektronicznym pomiarem metrów, zdjęcia na płycie DVD z większych uszkodzeń, protokoły sprawozdawcze oraz ogólną ocenę techniczną kanału ) + dojazd na miejsce wykonania usługi, 1.3. w zakresie inwentaryzacji istniejącej kanalizacji deszczowej: przedkładanie informacji na temat stanu technicznego sieci, w razie stwierdzenia nieścisłości z istniejącą inwentaryzacją sieci, Wykonawca dokona naniesienia rzeczywistego umiejscowienia i przebiegu sieci oraz urządzeń kanalizacji deszczowej na mapach geodezyjnych w oparciu o wykonane w terenie przeglądy i pomiary, wykonawca prowadził będzie na bieŝąco inwentaryzację i aktualizację istniejących sieci kanalizacji deszczowej wg schematu: - przebieg inwentaryzowanej sieci wkreślony na mapie zasadniczej, - oznaczenie średnicy inwentaryzowanej sieci, - materiał z jakiego wybudowana jest sieć, - długość odcinków sieci pomiędzy studniami, całkowita długość inwentaryzowanej sieci, - szacunkowy rok budowy, - średnica studni, rodzaj włazu, - rodzaj wpustu deszczowego, wymiary, materiał z jakiego jest wykonany, rodzaj kraty, 1.4. w zakresie wylotów kanalizacji deszczowej do rzek: a) bieŝące utrzymanie wylotów w naleŝytym stanie technicznym do otwartej i zamkniętej części cieków wodnych, przeglądy bieŝące urządzeń tj. zasuw, krat na wylotach kanalizacji deszczowej do rzek i cieków wodnych wraz z pisemnym powiadomieniem o ich stanie technicznym. Wykonawca jest odpowiedzialny za stan techniczny urządzeń. Wykonawca będzie raz w miesiącu przekazywał do ZDM i LPWiK informacje o stanie technicznym urządzeń oraz prowadzących do niej dróg dojazdowych. b) konserwacja, regulacja, sprawdzanie elementów zamykających i obsługa zasuw, krat i klap zwrotnych,

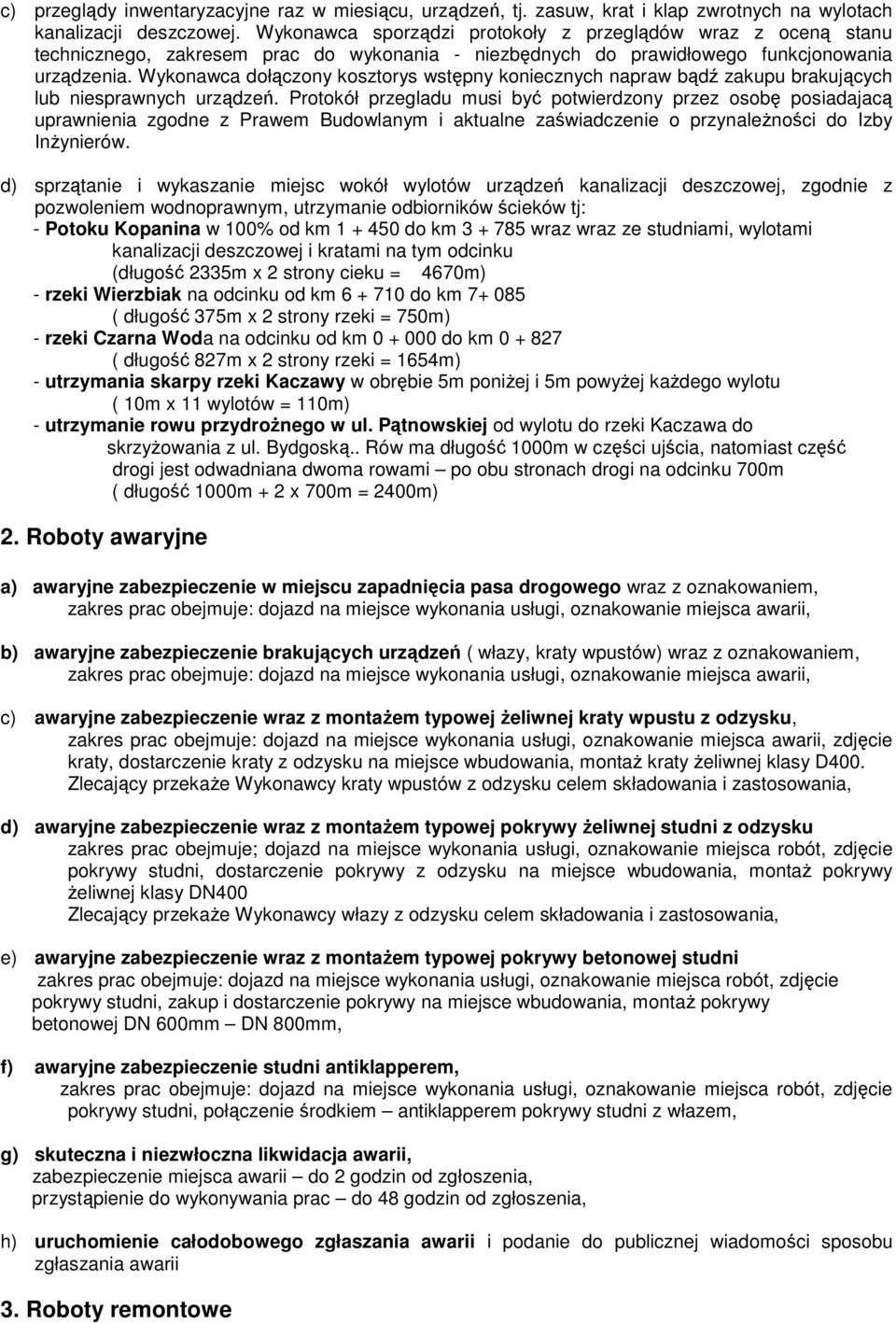

4 c) przeglądy inwentaryzacyjne raz w miesiącu, urządzeń, tj. zasuw, krat i klap zwrotnych na wylotach kanalizacji deszczowej. Wykonawca sporządzi protokoły z przeglądów wraz z oceną stanu technicznego, zakresem prac do wykonania - niezbędnych do prawidłowego funkcjonowania urządzenia. Wykonawca dołączony kosztorys wstępny koniecznych napraw bądź zakupu brakujących lub niesprawnych urządzeń. Protokół przegladu musi być potwierdzony przez osobę posiadajacą uprawnienia zgodne z Prawem Budowlanym i aktualne zaświadczenie o przynaleŝności do Izby InŜynierów. d) sprzątanie i wykaszanie miejsc wokół wylotów urządzeń kanalizacji deszczowej, zgodnie z pozwoleniem wodnoprawnym, utrzymanie odbiorników ścieków tj: - Potoku Kopanina w 100% od km do km wraz wraz ze studniami, wylotami kanalizacji deszczowej i kratami na tym odcinku (długość 2335m x 2 strony cieku = 4670m) - rzeki Wierzbiak na odcinku od km do km ( długość 375m x 2 strony rzeki = 750m) - rzeki Czarna Woda na odcinku od km do km ( długość 827m x 2 strony rzeki = 1654m) - utrzymania skarpy rzeki Kaczawy w obrębie 5m poniŝej i 5m powyŝej kaŝdego wylotu ( 10m x 11 wylotów = 110m) - utrzymanie rowu przydroŝnego w ul. Pątnowskiej od wylotu do rzeki Kaczawa do skrzyŝowania z ul. Bydgoską.. Rów ma długość 1000m w części ujścia, natomiast część drogi jest odwadniana dwoma rowami po obu stronach drogi na odcinku 700m ( długość 1000m + 2 x 700m = 2400m) 2. Roboty awaryjne a) awaryjne zabezpieczenie w miejscu zapadnięcia pasa drogowego wraz z oznakowaniem, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca awarii, b) awaryjne zabezpieczenie brakujących urządzeń ( włazy, kraty wpustów) wraz z oznakowaniem, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca awarii, c) awaryjne zabezpieczenie wraz z montaŝem typowej Ŝeliwnej kraty wpustu z odzysku, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca awarii, zdjęcie kraty, dostarczenie kraty z odzysku na miejsce wbudowania, montaŝ kraty Ŝeliwnej klasy D400. Zlecający przekaŝe Wykonawcy kraty wpustów z odzysku celem składowania i zastosowania, d) awaryjne zabezpieczenie wraz z montaŝem typowej pokrywy Ŝeliwnej studni z odzysku zakres prac obejmuje; dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie pokrywy studni, dostarczenie pokrywy z odzysku na miejsce wbudowania, montaŝ pokrywy Ŝeliwnej klasy DN400 Zlecający przekaŝe Wykonawcy włazy z odzysku celem składowania i zastosowania, e) awaryjne zabezpieczenie wraz z montaŝem typowej pokrywy betonowej studni zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie pokrywy studni, zakup i dostarczenie pokrywy na miejsce wbudowania, montaŝ pokrywy betonowej DN 600mm DN 800mm, f) awaryjne zabezpieczenie studni antiklapperem, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie pokrywy studni, połączenie środkiem antiklapperem pokrywy studni z włazem, g) skuteczna i niezwłoczna likwidacja awarii, zabezpieczenie miejsca awarii do 2 godzin od zgłoszenia, przystąpienie do wykonywania prac do 48 godzin od zgłoszenia, h) uruchomienie całodobowego zgłaszania awarii i podanie do publicznej wiadomości sposobu zgłaszania awarii 3. Roboty remontowe

5 a) Wymiana lub uzupełnienie typowej kraty Ŝeliwnej wpustu deszczowego 1. Dostarczenie kraty na miejsce wbudowania 2. MontaŜ kraty 3. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót b) Uzupełnienie kosza wpustu deszczowego 1. Zakup i dostarczenie kosza na miejsce wbudowania 2. Zdjęcie kraty wpustu 3. MontaŜ kosza 4. ZałoŜenie kraty wpustu 5. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót c) Wymiana istniejącego wpustu wraz z odtworzeniem nawierzchni 3. DemontaŜ wpustu Ŝeliwnego 4. Nadbudowa studzienki pod wpust z zastosowaniem cegły klinkierowej 5.Osadzenie nowego wpustu Ŝeliwnego 6.Odtworzenie nawierzchni przywrócenie do stanu pierwotnego 7. Wywiezienie gruzu 8. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót d) Regulacja pionowa istniejącego wpustu wraz z odtworzeniem nawierzchni 3. DemontaŜ wpustu Ŝeliwnego 4. Nadbudowa studzienki pod wpust z zastosowaniem cegły klinkierowej 5.Osadzenie istniejącego wpustu Ŝeliwnego 6.Odtworzenie nawierzchni przywrócenie do stanu pierwotnego 7. Wywiezienie gruzu 8. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót e) Wymiana całego wpustu deszczowego 3. DemontaŜ włazu Ŝeliwnego 4. DemontaŜ studzienki ściekowej, wyjęcie nadstawy, osadnika 5. MontaŜ studzienki ściekowej o średnicy 500mm z gotowych elementów betonowych z osadnikiem 0,5m 6. Nadbudowa studzienki pod właz z zastosowaniem cegły klinkierowej 7.Osadzenie nowego włazu Ŝeliwnego z koszem 8.Odtworzenie nawierzchni przywrócenie do stanu pierwotnego 9. Wywiezienie gruzu 10. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót f) Wykonanie nowego wpustu deszczowego 3. Wykonanie wykopu na głębokość ok. 2,0 m 4.PodłoŜa z materiałów sypkich 5. MontaŜ studzienki ściekowej o średnicy 500mm z gotowych elementów betonowych z osadnikiem 0,5m 6. Wykonanie przejścia przez ściany studzienki dla rur o średnicy mm 7. Nadbudowa studzienki pod wpust z zastosowaniem cegły klinkierowej 8. Zasypanie wykopu wraz zagęszczeniem 9.Osadzenie nowego wpustu Ŝeliwnego z koszem 10.Odtworzenie nawierzchni przywrócenie do stanu pierwotnego 11. Wywiezienie gruzu 12. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót g) Regulacja istniejącego włazu studni wraz z odtworzeniem nawierzchni

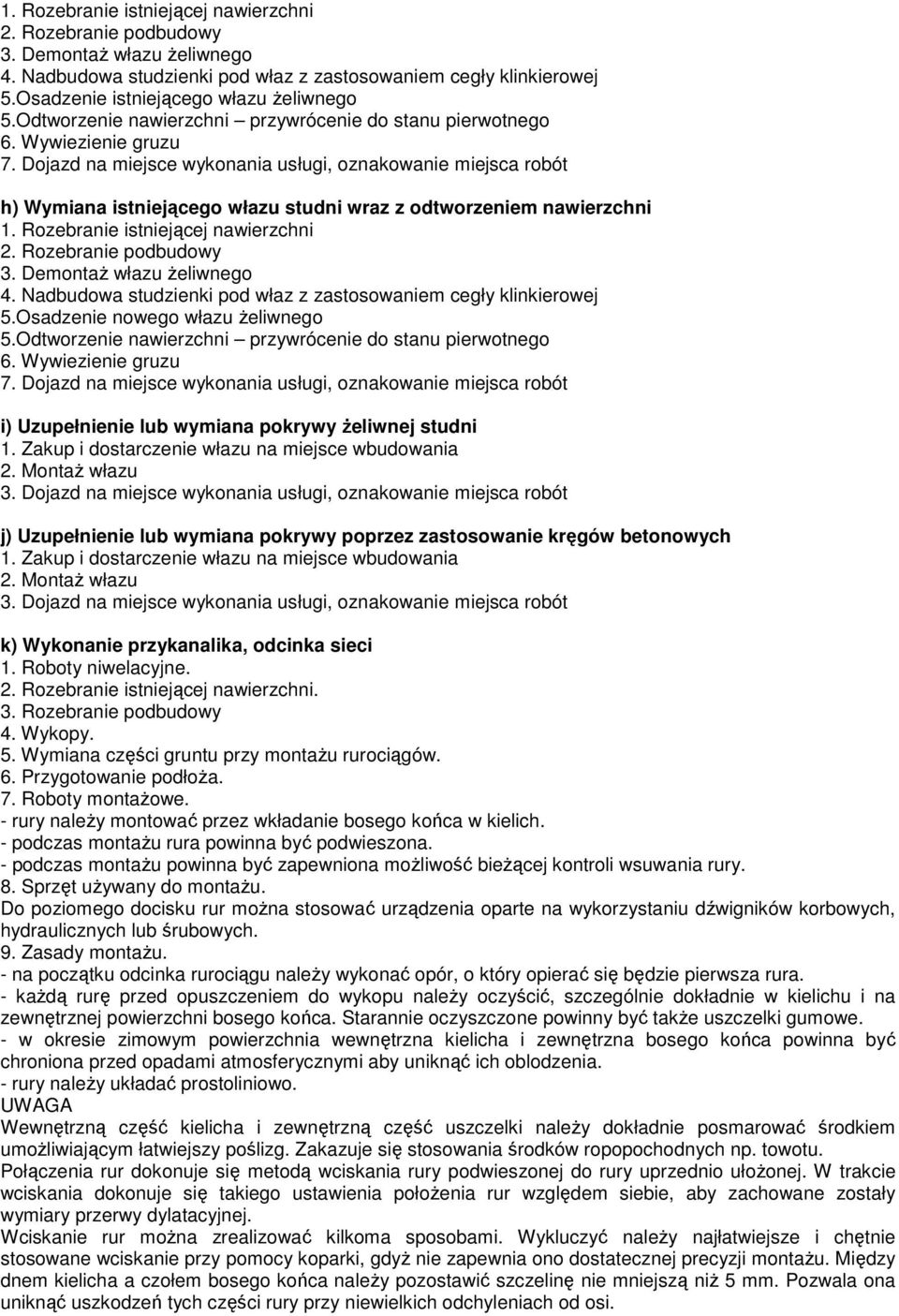

6 3. DemontaŜ włazu Ŝeliwnego 4. Nadbudowa studzienki pod właz z zastosowaniem cegły klinkierowej 5.Osadzenie istniejącego włazu Ŝeliwnego 5.Odtworzenie nawierzchni przywrócenie do stanu pierwotnego 6. Wywiezienie gruzu 7. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót h) Wymiana istniejącego włazu studni wraz z odtworzeniem nawierzchni 3. DemontaŜ włazu Ŝeliwnego 4. Nadbudowa studzienki pod właz z zastosowaniem cegły klinkierowej 5.Osadzenie nowego włazu Ŝeliwnego 5.Odtworzenie nawierzchni przywrócenie do stanu pierwotnego 6. Wywiezienie gruzu 7. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót i) Uzupełnienie lub wymiana pokrywy Ŝeliwnej studni 1. Zakup i dostarczenie włazu na miejsce wbudowania 2. MontaŜ włazu 3. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót j) Uzupełnienie lub wymiana pokrywy poprzez zastosowanie kręgów betonowych 1. Zakup i dostarczenie włazu na miejsce wbudowania 2. MontaŜ włazu 3. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót k) Wykonanie przykanalika, odcinka sieci 1. Roboty niwelacyjne. 2. Rozebranie istniejącej nawierzchni. 3. Rozebranie podbudowy 4. Wykopy. 5. Wymiana części gruntu przy montaŝu rurociągów. 6. Przygotowanie podłoŝa. 7. Roboty montaŝowe. - rury naleŝy montować przez wkładanie bosego końca w kielich. - podczas montaŝu rura powinna być podwieszona. - podczas montaŝu powinna być zapewniona moŝliwość bieŝącej kontroli wsuwania rury. 8. Sprzęt uŝywany do montaŝu. Do poziomego docisku rur moŝna stosować urządzenia oparte na wykorzystaniu dźwigników korbowych, hydraulicznych lub śrubowych. 9. Zasady montaŝu. - na początku odcinka rurociągu naleŝy wykonać opór, o który opierać się będzie pierwsza rura. - kaŝdą rurę przed opuszczeniem do wykopu naleŝy oczyścić, szczególnie dokładnie w kielichu i na zewnętrznej powierzchni bosego końca. Starannie oczyszczone powinny być takŝe uszczelki gumowe. - w okresie zimowym powierzchnia wewnętrzna kielicha i zewnętrzna bosego końca powinna być chroniona przed opadami atmosferycznymi aby uniknąć ich oblodzenia. - rury naleŝy układać prostoliniowo. UWAGA Wewnętrzną część kielicha i zewnętrzną część uszczelki naleŝy dokładnie posmarować środkiem umoŝliwiającym łatwiejszy poślizg. Zakazuje się stosowania środków ropopochodnych np. towotu. Połączenia rur dokonuje się metodą wciskania rury podwieszonej do rury uprzednio ułoŝonej. W trakcie wciskania dokonuje się takiego ustawienia połoŝenia rur względem siebie, aby zachowane zostały wymiary przerwy dylatacyjnej. Wciskanie rur moŝna zrealizować kilkoma sposobami. Wykluczyć naleŝy najłatwiejsze i chętnie stosowane wciskanie przy pomocy koparki, gdyŝ nie zapewnia ono dostatecznej precyzji montaŝu. Między dnem kielicha a czołem bosego końca naleŝy pozostawić szczelinę nie mniejszą niŝ 5 mm. Pozwala ona uniknąć uszkodzeń tych części rury przy niewielkich odchyleniach od osi.

7 10. Zasypanie wykopu wraz zagęszczeniem 11.Odtworzenie nawierzchni przywrócenie do stanu pierwotnego 12. Wywiezienie gruzu 13. Dojazd na miejsce wykonania usługi, oznakowanie miejsca robót l) wymiana zasuwy, klapy, kraty na wylocie do cieku wg protokołu typowania m) naprawa wylotu do cieku wg protokołu typowania 4. Termin wykonania zamówienia: 2 lata od momentu podpisania umowy Zaleca się dokonanie wizji lokalnej terenu objętego zamówieniem i zebranie na swoje ryzyko i koszt wszelkich informacji koniecznych do przygotowanie i złoŝenia oferty. Wykonawca ponosi wszelkie koszty związane z przygotowaniem i złoŝeniem oferty w miejscu wyznaczonym przez Zamawiającego. Załączniki 1. Załącznik nr 1 Zestawienie wylotów do cieków wodnych 2. Załącznik nr 2 Kosztorys ofertowy formularz
