1 Załącznik nr 2 do SIWZ O p is przedmiotu zamówienia wraz z wymaganymi uzgodnieniami. o pracow anie p ro g ram u inw estycji i d o k u m en tacji budow lano - w ykonaw czej w raz z częścią kosztorysową dla: - Zadania Budowa magazynów środków bojowych wraz z infrastrukturą towarzyszącą w Bemowie Piskim dla potrzeb 24 Wojskowego Oddziału Gospodarczego Giżycko. - Zadania Montaż systemów alarmowych w budynkach magazynowych wraz z infrastrukturą towarzyszącą w Bemowie Piskim dla potrzeb 24 Wojskowego Oddziału Gospodarczego Giżycko. I. W ramach usługi należy wykonać: - program inwestycji oddzielnie dla każdego zadania - dokumentację projektowo - kosztorysową w stadium budowlano - wykonawczym wraz uzyskaniem decyzji pozwolenia na budowę oddzielnie dla każdego zadania, II. Program inwestycji należy wykonać w oparciu o: - rozporządzenie Rady M inistrów z dnia r. w sprawie szczegółowego sposobu i trybu finansowania inwestycji z budżetu państwa (Dz. U. nr 120, póz. 831), - decyzję nr 202/MON Ministra Obrony Narodowej z dnia r. w sprawie zasad opracowywania i realizacji centralnych planów rzeczowych, - zatwierdzone minimalne wojskowe wymagania organizacyjno-użytkowe dla zadań" (jako materiał pomocniczy), III. Program inwestycji powinien być uzgodniony z: - komendantem 24 WOG w Giżycku. - dowódcą Jednostki Wojskowej 2098 w Bemowie Piskim - komendantem Regionalnego Centrum Informatyki Olsztyn. - Szefem Delegatury Wojskowej Ochrony Przeciwpożarowej w Olsztynie. - Wojskową Inspekcją Gospodarki Energetycznej w Warszawie. - Nadleśnictwem Drygły - szefem Oddziału Operacyjnego Inspektoratu Wsparcia SZ w Bydgoszczy, - RZI Olsztyn(po uzyskaniu wszystkich uzgodnień). IV. Dokumentację należy uzgodnić z: - komendantem 24 WOG w Giżycku. - komendantem Regionalnego Centrum Informatyki Olsztyn. - Wojskowym Ośrodkiem Medycyny Prewencyjnej w Modlinie - Nadleśnictwem Drygały - inwestorem - RZI Olsztyn(po uzyskaniu wszystkich uzgodnień na posiedzeniu KOPI), - oraz pozyskać uzgodnienia wynikające z decyzji o warunkach lokalizacji inwestycji celu publicznego oraz ewentualnie z decyzji o środowiskowych uwarunkowaniach realizacji inwestycji celu publicznego. i

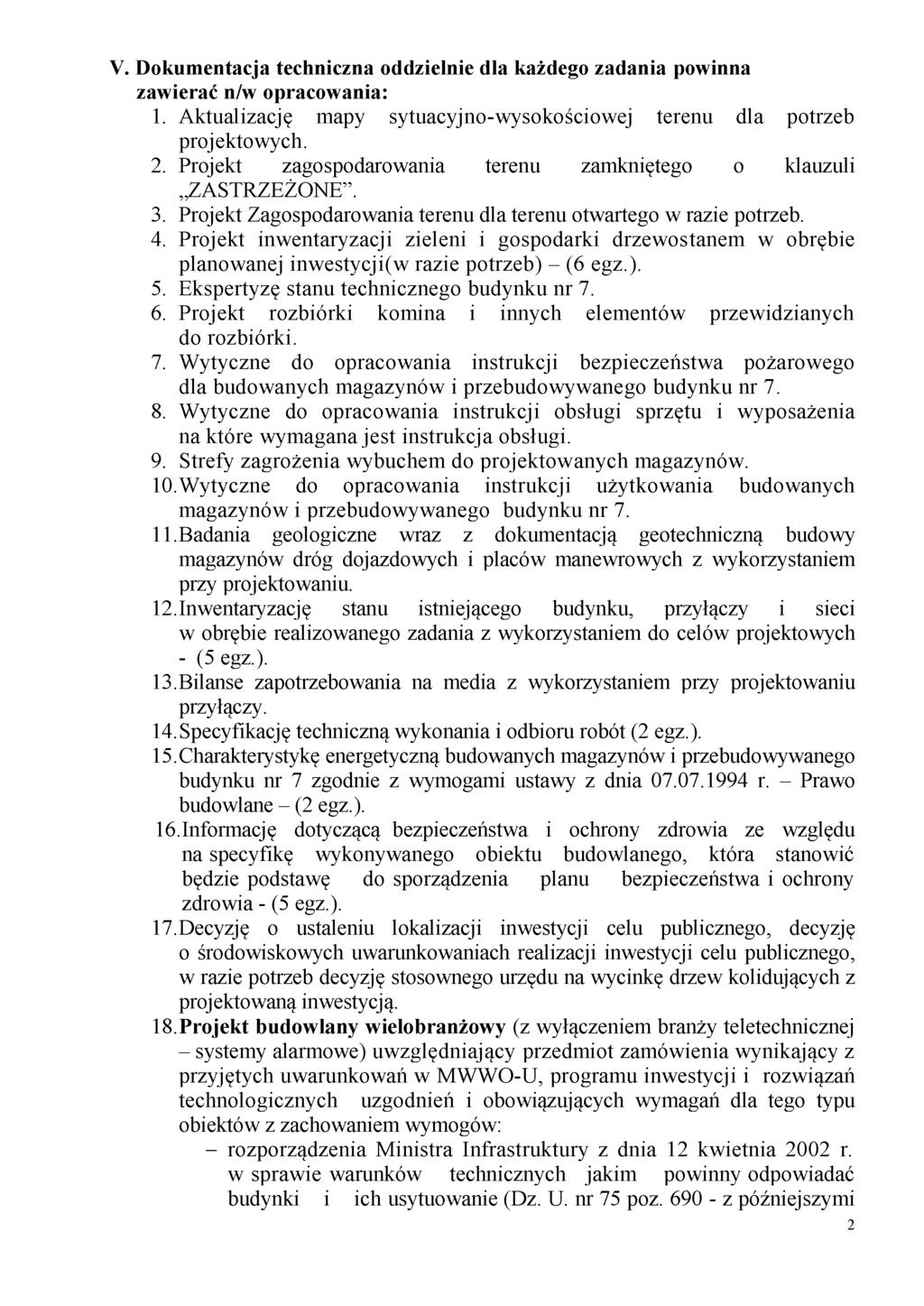

2 V. Dokumentacja techniczna oddzielnie dla każdego zadania powinna zawierać n/w opracowania: 1. Aktualizację mapy sytuacyjno-wysokościowej terenu dla potrzeb projektowych. 2. Projekt zagospodarowania terenu zamkniętego o klauzuli ZASTRZEŻONE. 3. Projekt Zagospodarowania terenu dla terenu otwartego w razie potrzeb. 4. Projekt inwentaryzacji zieleni i gospodarki drzewostanem w obrębie planowanej inwestycji(w razie potrzeb) - (6 egz.). 5. Ekspertyzę stanu technicznego budynku nr Projekt rozbiórki komina i innych elementów przewidzianych do rozbiórki. 7. Wytyczne do opracowania instrukcji bezpieczeństwa pożarowego dla budowanych magazynów i przebudowywanego budynku nr Wytyczne do opracowania instrukcji obsługi sprzętu i wyposażenia na które wymagana jest instrukcja obsługi. 9. Strefy zagrożenia wybuchem do projektowanych magazynów. 10. Wytyczne do opracowania instrukcji użytkowania budowanych magazynów i przebudowywanego budynku nr Badania geologiczne wraz z dokumentacją geotechniczną budowy magazynów dróg dojazdowych i placów manewrowych z wykorzystaniem przy projektowaniu. 12. Inwentaryzację stanu istniejącego budynku, przyłączy i sieci w obrębie realizowanego zadania z wykorzystaniem do celów projektowych - (5 egz.). 13.Bilanse zapotrzebowania na media z wykorzystaniem przy projektowaniu przyłączy. 14. Specyfikację techniczną wykonania i odbioru robót (2 egz.). 15. Charakterystykę energetyczną budowanych magazynów i przebudowywanego budynku nr 7 zgodnie z wymogami ustawy z dnia r. - Prawo budowlane - (2 egz.). 16. Informację dotyczącą bezpieczeństwa i ochrony zdrowia ze względu na specyfikę wykonywanego obiektu budowlanego, która stanowić będzie podstawę do sporządzenia planu bezpieczeństwa i ochrony zdrowia - (5 egz.). 17.Decyzję o ustaleniu lokalizacji inwestycji celu publicznego, decyzję o środowiskowych uwarunkowaniach realizacji inwestycji celu publicznego, w razie potrzeb decyzję stosownego urzędu na wycinkę drzew kolidujących z projektowaną inwestycją. 18. Projekt budowlany wielobranżowy (z wyłączeniem branży teletechnicznej - systemy alarmowe) uwzględniający przedmiot zamówienia wynikający z przyjętych uwarunkowań w MWWO-U, programu inwestycji i rozwiązań technologicznych uzgodnień i obowiązujących wymagań dla tego typu obiektów z zachowaniem wymogów: - rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz z późniejszymi 2

3 zmianami), - rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia roku w sprawie szczegółowego zakresu i formy projektu budowlanego. - ustawy z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (tekst jednolity, Dz. U. MON z 2009 r. nr 178, poz. 1380), - rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony ppoż. budynków, innych obiektów budowlanych i terenów (Dz. U. nr 109 poz. 719), - decyzji nr 3/MON Ministra Obrony Narodowej w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej(dz. Urz. MON z dn r. poz. 11), - instrukcji o ochronie ppoż. w resorcie obrony narodowej sygnatura ppoż. 3/2014, - przepisów o gospodarce sprzętem kwaterunkowym -DD/ sygn. Kwat. Bud 135/2012, - norm i katalog sprzętu kwaterunkowego sygnatura Kwat. Bud 131/2010, - normy - wieloarkuszowa - Instalacje elektryczne w obiektach budowlanych, - normy - Oświetlenie miejsc pracy, - normy - Ochrona odgromowa obiektów budowlanych. - zarządzenie nr 59/MON z Ministra Obrony Narodowej dnia 11 grudnia 2017 r. w sprawie doboru i stosowania środków bezpieczeństwa fizycznego do ochrony informacji niejawnych - instrukcja o ochronie obiektów wojskowych - wprowadzona decyzją Nr Z-12/MON Ministra Obrony Narodowej, - normy obronnej NO-04A004: Obiekty wojskowe. Systemy alarmowe. - normy obronnej NO-04A009: Obiekty wojskowe. Zabezpieczenia mechaniczne i ogrodzenia. 19. Projekt budowlany branży teletechnicznej - systemy alarmowe uwzględniający przedmiot zamówienia wynikający z przyjętych uwarunkowań w MWWO-U, rozwiązań technologicznych uzgodnień i obowiązujących wymagań dla tego typu obiektów zachowaniem wymogów: - zarządzenie nr 59/MON z Ministra Obrony Narodowej dnia 11 grudnia 2017 r. w sprawie doboru i stosowania środków bezpieczeństwa fizycznego do ochrony informacji niejawnych - instrukcja o ochronie obiektów wojskowych - wprowadzona decyzją Nr Z-12/MON Ministra Obrony Narodowej, - normy obronnej NO-04A004: Obiekty wojskowe. Systemy alarmowe. - normy obronnej NO-04A009: Obiekty wojskowe. Zabezpieczenia mechaniczne i ogrodzenia. 3

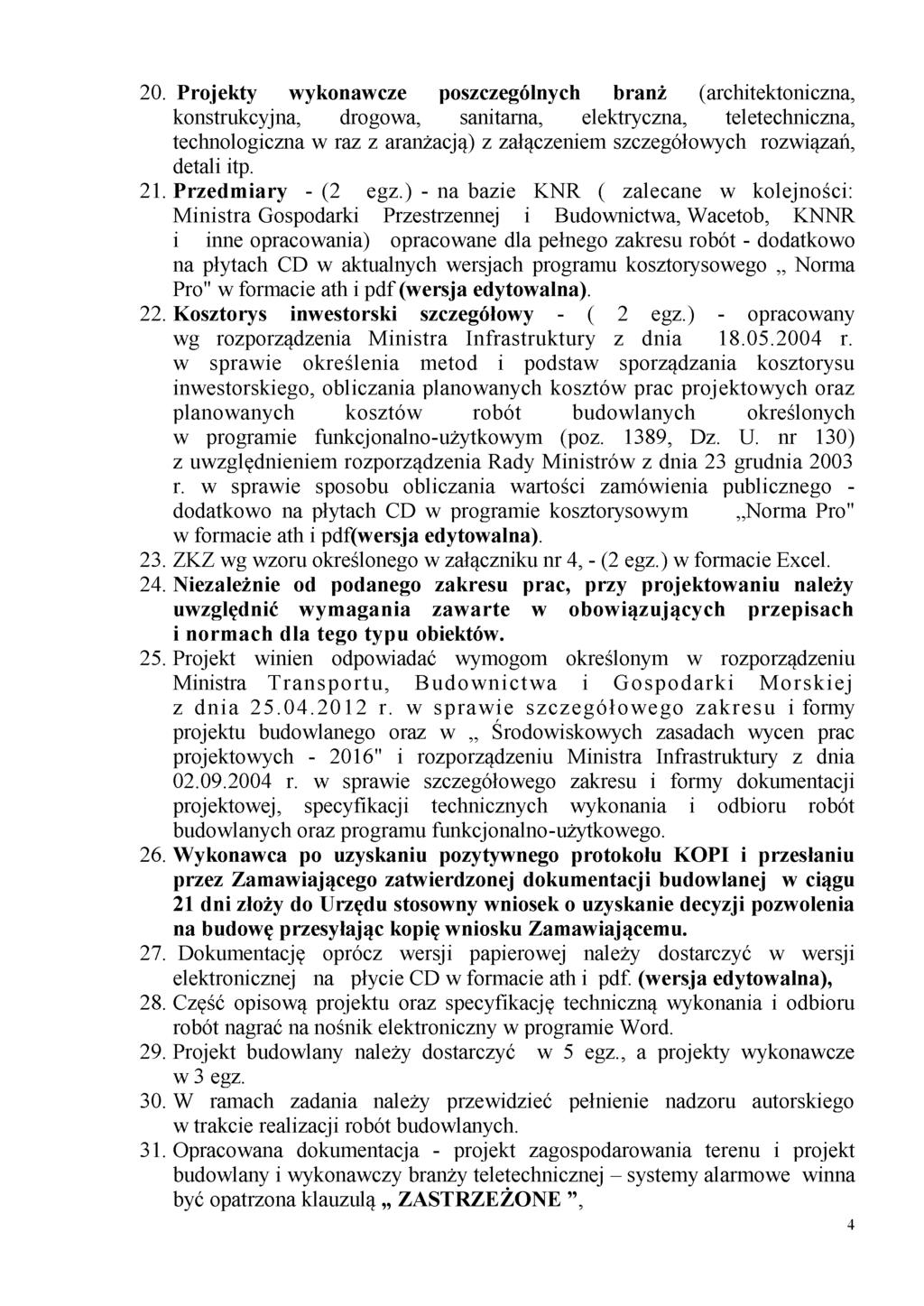

4 20. Projekty wykonawcze poszczególnych branż (architektoniczna, konstrukcyjna, drogowa, sanitarna, elektryczna, teletechniczna, technologiczna w raz z aranżacją) z załączeniem szczegółowych rozwiązań, detali itp. 21. Przedm iary - (2 egz.) - na bazie KNR ( zalecane w kolejności: Ministra Gospodarki Przestrzennej i Budownictwa, Wacetob, KNNR i inne opracowania) opracowane dla pełnego zakresu robót - dodatkowo na płytach CD w aktualnych wersjach programu kosztorysowego Norma Pro" w formacie ath i pdf (wersja edytowalna). 22. Kosztorys inwestorski szczegółowy - ( 2 egz.) - opracowany wg rozporządzenia Ministra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (poz. 1389, Dz. U. nr 130) z uwzględnieniem rozporządzenia Rady Ministrów z dnia 23 grudnia 2003 r. w sprawie sposobu obliczania wartości zamówienia publicznego - dodatkowo na płytach CD w programie kosztorysowym Norma Pro" w formacie ath i pdf(wersja edytowalna). 23. ZKZ wg wzoru określonego w załączniku nr 4, - (2 egz.) w formacie Excel. 24. Niezależnie od podanego zakresu prac, przy projektowaniu należy uwzględnić wymagania zaw arte w obowiązujących przepisach i norm ach dla tego typu obiektów. 25. Projekt winien odpowiadać wymogom określonym w rozporządzeniu Ministra T ransportu, B udow nictw a i G ospodarki M orskiej z dnia r. w spraw ie szczegółow ego zakresu i formy projektu budowlanego oraz w Środowiskowych zasadach wycen prac projektowych " i rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. 26. Wykonawca po uzyskaniu pozytywnego protokołu KOPI i przesłaniu przez Zamawiającego zatwierdzonej dokumentacji budowlanej w ciągu 21 dni złoży do Urzędu stosowny wniosek o uzyskanie decyzji pozwolenia na budowę przesyłając kopię wniosku Zamawiającemu. 27. Dokumentację oprócz wersji papierowej należy dostarczyć w wersji elektronicznej na płycie CD w formacie ath i pdf. (wersja edytowalna), 28. Część opisową projektu oraz specyfikację techniczną wykonania i odbioru robót nagrać na nośnik elektroniczny w programie Word. 29. Projekt budowlany należy dostarczyć w 5 egz., a projekty wykonawcze w 3 egz. 30. W ramach zadania należy przewidzieć pełnienie nadzoru autorskiego w trakcie realizacji robót budowlanych. 31. Opracowana dokumentacja - projekt zagospodarowania terenu i projekt budowlany i wykonawczy branży teletechnicznej - systemy alarmowe winna być opatrzona klauzulą ZASTRZEŻONE, 4

5 32. W pozycjach przedmiarowych rozbiórek i demontaży należy bezwzględnie wstawić ilości przewidywanego do uzyskania z rozbiórek i demontaży złomu w kg z rozbiciem na złom stalowy, żeliwny i kolorowy oraz uzyskanego drewna w m3. VI W ofertowej cenie zadania brutto należy wydzielić wartość brutto opracowania programu inwestycji dla każdego zadania, która nie może przekroczyć 10% wartości brutto całego zadania. VII. W trakcie realizacji zamówienia zobowiązuje się wykonawcę do zorganizowania narady koordynacyjnej dotyczącej omówienia przyjętych rozwiązań: - dla programów inwestycji w terminie 10 tygodni od zawarcia umowy, VIII. Na etapie przygotowywania oferty przetargowej należy dokonać wizji lokalnej terenu stanowiącego zakres opracowania - termin i warunki jej przeprowadzenia należy ustalić z kierownikiem Sekcji Obsługi Infrastruktury w Bemowie Piskim Panem Jerzym GONTOWSKIM kom IX. Zakres opracowania obejmuje: 1. Lokalizacja, nazwa użytkownika: - 24 Wojskowy Oddział Gospodarczy w Giżycku kompleks 614 w Bemowie Piskim. 2. Zakres rzeczowy: w ramach opracowywania programu inwestycji i dokumentacji budowlanej należy przewidzieć wykonanie: dla zadania- budowy magazynów środków bojowych wraz z infrastruktura towarzyszącą: - ekspertyzy stanu technicznego budynku nr 7, - planu strefy zagrożenia wybuchem dla projektowanych magazynów, - geodezyjnego wydzielenia terenu i projektowanej obwodnicy po granicach będących w użytkowaniu przez MON, - odtworzenia izolacji przeciwwilgociowej ścian fundamentowych i posadzki zgodnie z zaleceniami wynikającymi z ekspertyzy stanu technicznego budynku, - dobudowy budynku zgodnie z danymi przedstawionymi w MWWO-U, - termomodernizacji budynku z uwzględnieniem normy dociepleniowej obowiązującej od dn. 1 stycznia 2021 r., - rozbiórki komina murowanego znajdującego się na dachu budynku, - likwidacji drzwi wejściowych w tylnej ścianie budynku, - rozbiórki betonowych schodów wejściowych do budynku wraz z zadaszeniem, - nowych schodów wejściowych do budynku wraz z zadaszeniem, - wymiany pokrycia dachu, 5

6 - wymiany rynien, rur spustowych oraz obróbek blacharskich, - rozbiórki zbędnych ścianek działowych i postawienia nowych w celu uzyskania wymaganego układu funkcjonalnego, - demontażu stolarki okiennej oraz stolarki drzwiowej zewnętrznej i wewnętrznej, - powiększenia istniejących oraz wykonanie nowych otworów dla stolarki okiennej i drzwiowej zgodnie z nowym układem funkcjonalnym budynku, - montażu nowej stolarki okiennej i drzwiowej zewnętrznej z uwzględnieniem normy dociepleniowej obowiązującej od dn. 1 stycznia 2021 r., - montażu nowej stolarki drzwiowej wewnętrznej, - zabezpieczenia narożników otworów drzwiowych, - montażu krat okiennych w pomieszczeniach podlegających ochronie zgodnie z Instrukcją o ochronie obiektów wojskowych oraz Normą Obronną, - wentylacji grawitacyjnej dla każdego pomieszczenia, - wyposażenia okien w rolety, - wymiany podokienników zewnętrznych i wewnętrznych, - skucia starych i położenia nowych tynków wraz ze szpachlowaniem i malowaniem, - sufitów podwieszanych w wybranych pomieszczeniach, - okładziny ścian z płytek ceramicznych w pomieszczeniach sanitarnych i socjalnych, - wymiany posadzek, - wycinki drzewa rosnącego przy prawym szczycie budynku (duża brzoza) kolidującego z rozbudową budynku, - rozbiórki komórki na opał znajdującej się przy prawym szczycie budynku, - podkrzesania świerku rosnącego przy lewym szczycie budynku do wysokości umożliwiającej wykonywanie robót, - nowej opaskę wokół budynku (z kostki betonowej), - stanowiska do parkowania samochodów osobowych, - projektu i oznakowania organizacji ruchu w obrębie terenu objętego zadaniem, - zabezpieczenia p.poż budynku, - zagospodarowania trawników wokół budynku, - rozbiórki szamba znajdujące się z prawej strony budynku, - wymiany nawierzchni chodników z płytek betonowych na kostkę betonową wraz z obrzeżami (ok. 200 m2), - namierzenie źródła wód głębinowych w celu wykonania studni wody pitnej, - budowy dwóch budynków - magazynów środków bojowych o powierzchni ok. 800 m2 każdy (każdy magazyn ma się składać z 4 komór z oddzielnymi bramami do poszczególnych komór, każda z komór magazynu ma być wydzielona konstrukcyjnie łącznie z ogniomurami wyniesionymi ponad 6

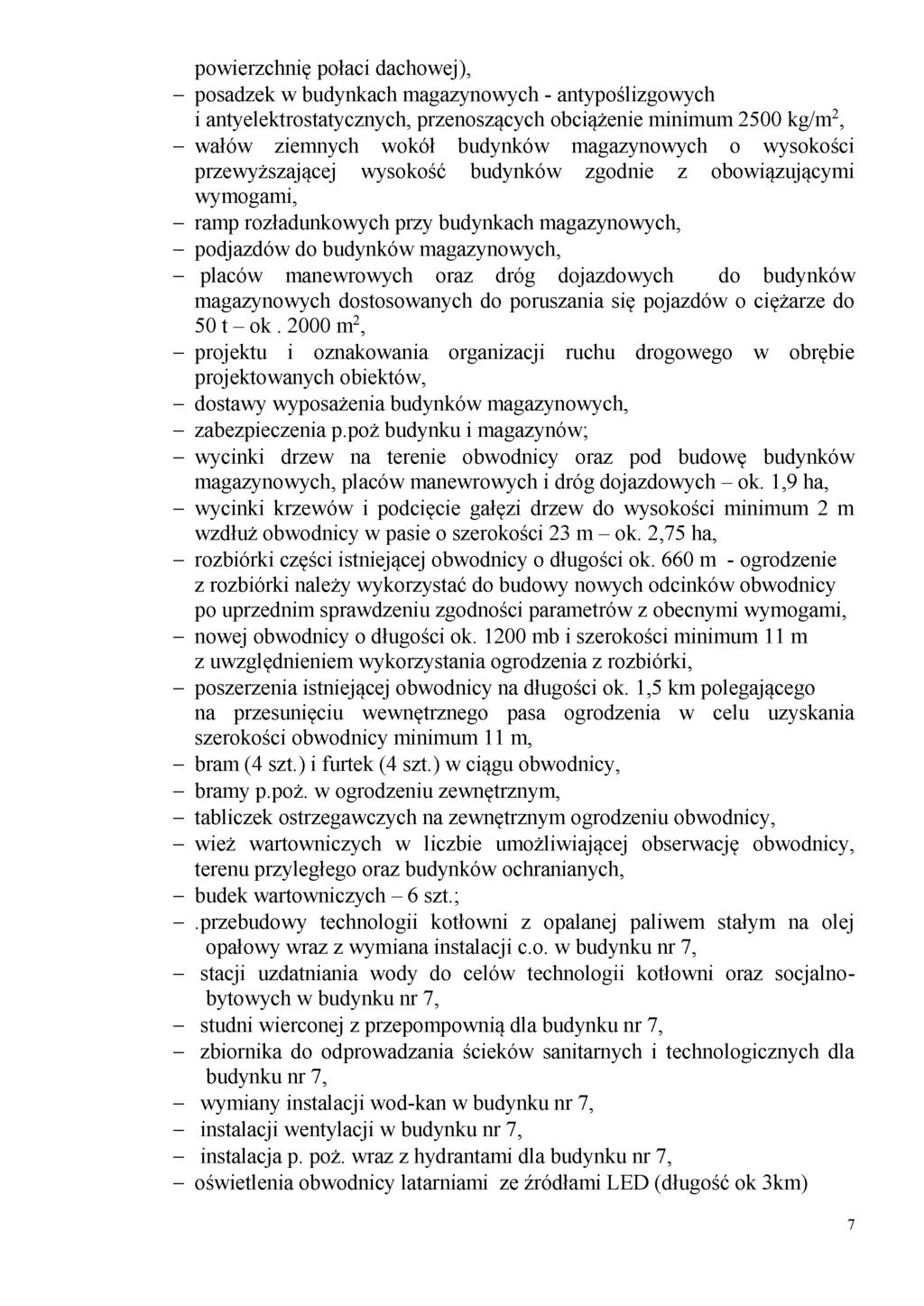

7 powierzchnię połaci dachowej), - posadzek w budynkach magazynowych - antypoślizgowych i antyelektrostatycznych, przenoszących obciążenie minimum 2500 kg/m2, - wałów ziemnych wokół budynków magazynowych o wysokości przewyższającej wysokość budynków zgodnie z obowiązującymi wymogami, - ramp rozładunkowych przy budynkach magazynowych, - podjazdów do budynków magazynowych, - placów manewrowych oraz dróg dojazdowych do budynków magazynowych dostosowanych do poruszania się pojazdów o ciężarze do 50 t - ok m2, - projektu i oznakowania organizacji ruchu drogowego w obrębie projektowanych obiektów, - dostawy wyposażenia budynków magazynowych, - zabezpieczenia p.poż budynku i magazynów; - wycinki drzew na terenie obwodnicy oraz pod budowę budynków magazynowych, placów manewrowych i dróg dojazdowych - ok. 1,9 ha, - wycinki krzewów i podcięcie gałęzi drzew do wysokości minimum 2 m wzdłuż obwodnicy w pasie o szerokości 23 m - ok. 2,75 ha, - rozbiórki części istniejącej obwodnicy o długości ok. 660 m - ogrodzenie z rozbiórki należy wykorzystać do budowy nowych odcinków obwodnicy po uprzednim sprawdzeniu zgodności parametrów z obecnymi wymogami, - nowej obwodnicy o długości ok mb i szerokości minimum 11 m z uwzględnieniem wykorzystania ogrodzenia z rozbiórki, - poszerzenia istniejącej obwodnicy na długości ok. 1,5 km polegającego na przesunięciu wewnętrznego pasa ogrodzenia w celu uzyskania szerokości obwodnicy minimum 11 m, - bram (4 szt.) i furtek (4 szt.) w ciągu obwodnicy, - bramy p.poż. w ogrodzeniu zewnętrznym, - tabliczek ostrzegawczych na zewnętrznym ogrodzeniu obwodnicy, - wież wartowniczych w liczbie umożliwiającej obserwację obwodnicy, terenu przyległego oraz budynków ochranianych, - budek wartowniczych - 6 szt.; -.przebudowy technologii kotłowni z opalanej paliwem stałym na olej opałowy wraz z wymiana instalacji c.o. w budynku nr 7, - stacji uzdatniania wody do celów technologii kotłowni oraz socjalnobytowych w budynku nr 7, - studni wierconej z przepompownią dla budynku nr 7, - zbiornika do odprowadzania ścieków sanitarnych i technologicznych dla budynku nr 7, - wymiany instalacji wod-kan w budynku nr 7, - instalacji wentylacji w budynku nr 7, - instalacja p. poż. wraz z hydrantami dla budynku nr 7, - oświetlenia obwodnicy latarniami ze źródłami LED (długość ok 3km) 7

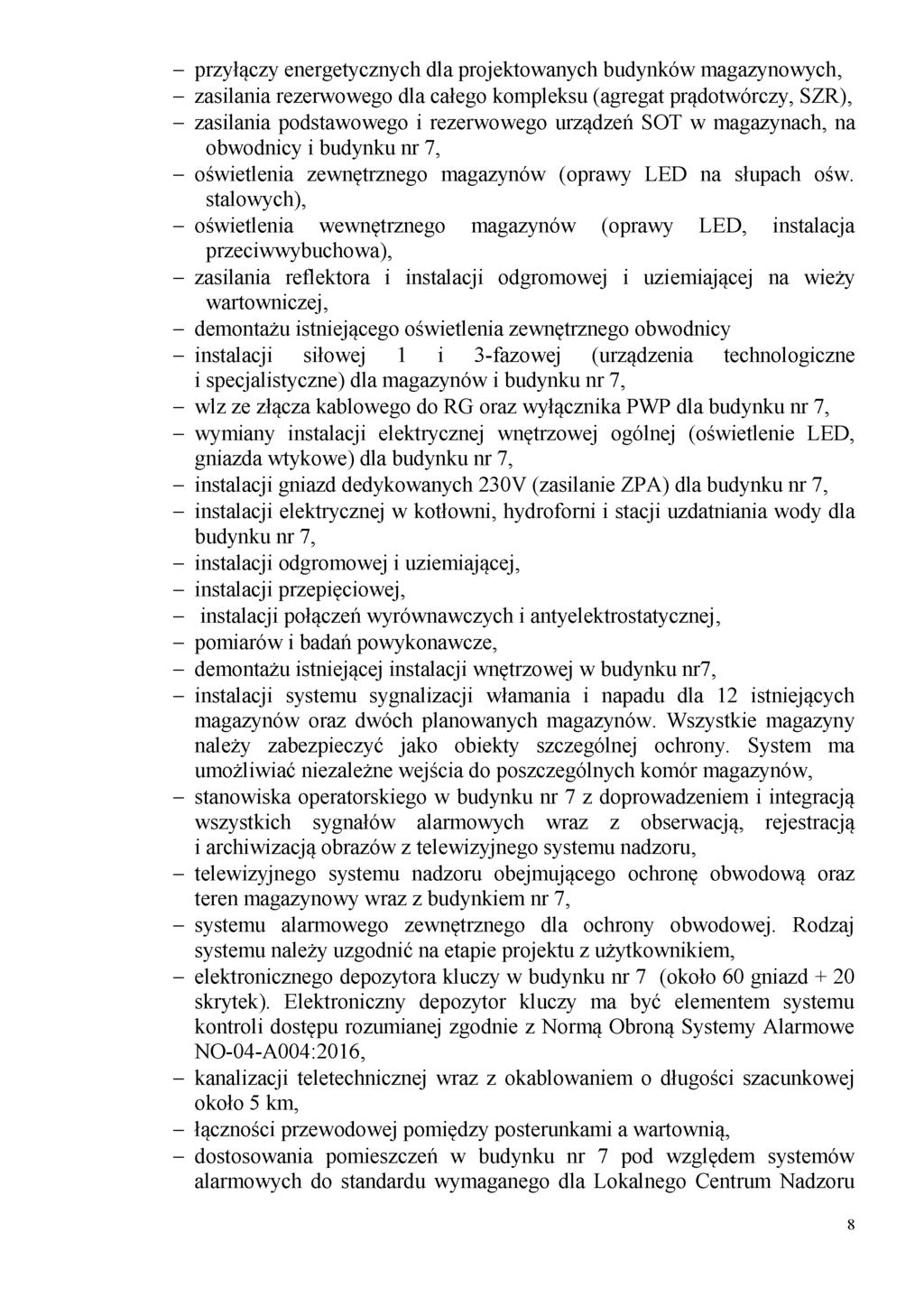

8 - przyłączy energetycznych dla projektowanych budynków magazynowych, - zasilania rezerwowego dla całego kompleksu (agregat prądotwórczy, SZR), - zasilania podstawowego i rezerwowego urządzeń SOT w magazynach, na obwodnicy i budynku nr 7, - oświetlenia zewnętrznego magazynów (oprawy LED na słupach ośw. stalowych), - oświetlenia wewnętrznego magazynów (oprawy LED, instalacja przeciwwybuchowa), - zasilania reflektora i instalacji odgromowej i uziemiającej na wieży wartowniczej, - demontażu istniejącego oświetlenia zewnętrznego obwodnicy - instalacji siłowej 1 i 3-fazowej (urządzenia technologiczne i specjalistyczne) dla magazynów i budynku nr 7, - wlz ze złącza kablowego do RG oraz wyłącznika PWP dla budynku nr 7, - wymiany instalacji elektrycznej wnętrzowej ogólnej (oświetlenie LED, gniazda wtykowe) dla budynku nr 7, - instalacji gniazd dedykowanych 230V (zasilanie ZPA) dla budynku nr 7, - instalacji elektrycznej w kotłowni, hydroforni i stacji uzdatniania wody dla budynku nr 7, - instalacji odgromowej i uziemiającej, - instalacji przepięciowej, - instalacji połączeń wyrównawczych i antyelektrostatycznej, - pomiarów i badań powykonawcze, - demontażu istniejącej instalacji wnętrzowej w budynku nr7, - instalacji systemu sygnalizacji włamania i napadu dla 12 istniejących magazynów oraz dwóch planowanych magazynów. Wszystkie magazyny należy zabezpieczyć jako obiekty szczególnej ochrony. System ma umożliwiać niezależne wejścia do poszczególnych komór magazynów, - stanowiska operatorskiego w budynku nr 7 z doprowadzeniem i integracją wszystkich sygnałów alarmowych wraz z obserwacją, rejestracją i archiwizacją obrazów z telewizyjnego systemu nadzoru, - telewizyjnego systemu nadzoru obejmującego ochronę obwodową oraz teren magazynowy wraz z budynkiem nr 7, - systemu alarmowego zewnętrznego dla ochrony obwodowej. Rodzaj systemu należy uzgodnić na etapie projektu z użytkownikiem, - elektronicznego depozytora kluczy w budynku nr 7 (około 60 gniazd + 20 skrytek). Elektroniczny depozytor kluczy ma być elementem systemu kontroli dostępu rozumianej zgodnie z Normą Obroną Systemy Alarmowe NO-04-A004:2016, - kanalizacji teletechnicznej wraz z okablowaniem o długości szacunkowej około 5 km, - łączności przewodowej pomiędzy posterunkami a wartownią, - dostosowania pomieszczeń w budynku nr 7 pod względem systemów alarmowych do standardu wymaganego dla Lokalnego Centrum Nadzoru 8

9 zgodnie z Instrukcją o Ochronie Obiektów Wojskowych i innymi wymaganymi przepisami, oraz pomieszczenie wartowni, - systemu kontroli dostępu na potrzeby Lokalnego Centrum Nadzoru, - instalacji RTV w budynku nr 7 na potrzeby znajdującej się tam świetlicy, - demontażu i ponownego montażu urządzeń infrastruktury radiowej na budynku nr 7. dla zadania- montaż systemów alarmowych w budynkach magazynowych wraz z infrastrukturą towarzyszącą: - robót budowlanych naprawczych w istniejących budynkach magazynowych związanych z układaniem instalacji teletechnicznej i elektrycznej - 12 budynków o łącznej powierzchni użytkowej ok m2, - naprawy ciągów komunikacyjnych oraz uporządkowania terenu po robotach instalacyjnych w terenie. - zasilania podstawowego i rezerwowego urządzeń SOT i depozytorów kluczy, - rozdzielnic elektrycznych zasilających, - szaf przyłączeniowych zewnętrznych, - zasilania rezerwowego urządzeń SOT, - zasilania podstawowego urządzeń SOT, - linii kablowych zasilających, - instalacji przepięciowej, - instalacji uziemiającej, - badań i pomiarów powykonawczych, - robót demontażowych, - instalacji systemu sygnalizacji włamania i napadu budowanych magazynów. Magazyny należy zabezpieczyć jako obiekty szczególnej ochrony. System ma umożliwiać niezależne wejścia do poszczególnych komór magazynów, - telewizyjnego systemu nadzoru obejmującego ochronę obwodową oraz teren magazynowy. 3. Przy opracowaniu dokumentacji należy uwzględnić : - że ilość projektowanych mebli do wyposażenia ma być zgodna z normą i katalogiem sprzętu kwaterunkowego sygnatura Kwat. Bud 131/2010, meble muszą być oznakowane zgodnie z decyzją nr 3/MON Ministra Obrony Narodowej w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej(dz. Urz. MON z dn r. poz. 11), płyty meblowe z których maja być wykonane meble maja mieć kolor dąb jasny, a tapicerka krzeseł kolor brąz lub szary, - w budynku nr 7 ze względu na sposób zabezpieczenia w systemy alarmowe pomieszczenia szczególnej ochrony, 9

10 - że cały obiekt zaliczany jest do i kategorii i musi spełniać wymogi w zakresie zabezpieczenia jak dla obiektu oddziałowego magazynu środków bojowych, - że istniejąca obwodnica terenu technicznego wynosi około 3 km i mieści się w I kategorii, natomiast po jej rozbudowie może przekroczyć 3 km, - że projektowane drogi, place manewrowe muszą być dostosowane do poruszania się pojazdów kołowych o ciężarze do 50 ton, - że w przebudowywanym budynku nr 7 nie przewiduje się pracy kobiet, - że istniejący system alarmowy na obwodnicy to system oparty o bariery mikrofalowe, który utracił resurs i funkcjonuje, - że podczas opracowywania dokumentacji należy uwzględnić uwagi i opinie przedstawione przez szefa Oddziału Operacyjnego Inspektoratu Wsparcia SZ zamieszczone do MWWO-U. 4. Charakterystyka obiektu wraz z param etram i technicznymi: Teren na którym będzie realizowane zadanie stanowi własność Skarbu Państwa - W zarządzie Nadleśnictwa Drygały w użytkowania na podstawie umowy użytkowna przez RZI w Olsztynie. Teren objęty jest obszarem NATURA 2000 poligonu Orzysz Budynek 7 - jednokondygnacyjny, niepodpiwniczony, dach żelbetowy kryty papą. Budynek zakwalifikowany jest obecnie jako kotłownia. - kubatura zewnętrzna m3 - powierzchnia użytkowa m2 - powierzchnia dachu - 92 m2 Budynek 1 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa m2 - powierzchnia dachu m2 Budynek 2 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m5 - powierzchnia użytkowa m2 - powierzchnia dachu m2 Budynek 3 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m5 - powierzchnia użytkowa m2 - powierzchnia dachu m2 Budynek 4 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m5 - powierzchnia użytkowa m2 - powierzchnia dachu m2 10

11 Budynek 5 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa m2 - powierzchnia dachu m2 Budynek 6 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa - 32 m2 - powierzchnia dachu - 50 m2 Budynek 10 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa m2 - powierzchnia dachu m2 Budynek 12 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa m2 - powierzchnia dachu - 384m2 Budynek 14 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa m2 - powierzchnia dachu m2 Budynek 15 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa m2 - powierzchnia dachu - 171m2 Budynek 16 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa - 31 m2 - powierzchnia dachu - 47 m2 Budynek 17 - jednokondygnacyjny, niepodpiwniczony, dach drewniany - kubatura zewnętrzna m3 - powierzchnia użytkowa - 31 m2 - powierzchnia dachu - 48 m2 11

12 K BUDYNEK 7 po rozbudowie 7,35 ni -28,75 m- 1. przedsionek 11. sanitariat (pisuar i umywalka) 2. izba dowódcy warty 12. prysznic 3. izba zmiany odpoczywającej 13. WC 4. izba do spożywania posiłków 14. pomieszczenie magazynierów 5. magazyn OWC 15. przedsionek 6. izba do suszenia i czyszczenia mundurów 16. kotłownia i hydrofornia 7. pomieszczenie komendanta OWC 17. sanitariat (umywalka i prysznic) 8. szatnia OWC 18. korytarz 9. korytarz 19. sanitariat (pisuar i WC) 10. pomieszczenie pracowników magazynowych 20. sala czyszczenia 21. izba ogólna Powierzchnia ogólna - 169,35 m2

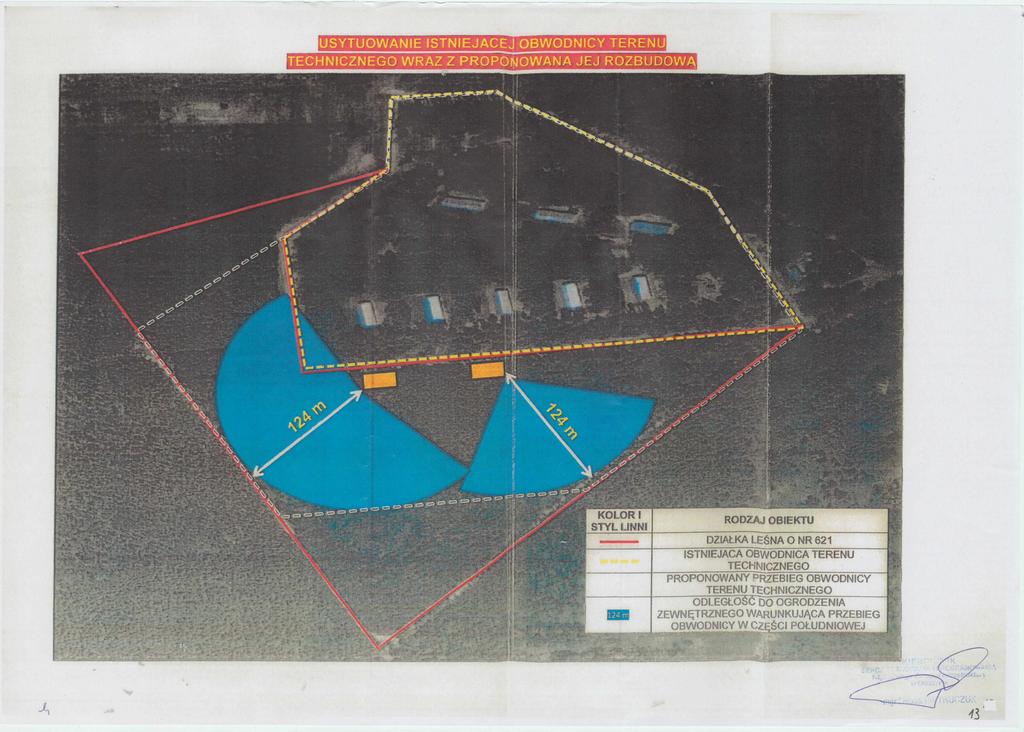

13 USYTUOWANIE ISTNIEJĄCEJ OBWODNICY TERENU TECHNICZNEGO WRAZ Z PROPONOWANA JEJ ROZBUDOWĄ KOLOR I STYL LINNI RODZAJ OBIEKTU DZIAŁKA LEŚNA O NR 621 ISTNIEJĄCĄ OBWODNICA TERENU TECHNICZNEGO PROPONOWANY PRZEBIEG OBWODNICY TERENU TECHNICZNEGO ODLEGŁOŚĆ~DO OGRODZENIA ZEWNĘTRZNEGO WARUNKUJĄCA PRZEBIEG OBWODNICY W CZĘŚCI POŁUDNIOWEJ
