PROJEKT WYKONAWCZY(DETALE) WYMIANY POKRYCIA PAPOWEGO DACHU BUDYNKU OŚRODKA POMOCY SPOŁECZNEJ BUDYNKU PRZY UL.CZECHA 2 W KATOWICACH.

Transkrypt

1 1 Budynek Czecha 2 widok z lotu ptaka PROJEKT WYKONAWCZY(DETALE) WYMIANY POKRYCIA PAPOWEGO DACHU BUDYNKU OŚRODKA POMOCY SPOŁECZNEJ BUDYNKU PRZY UL.CZECHA 2 W KATOWICACH. Obiekt: BUDYNEK CZECHA 2 KATOWICE Inwestor: MIEJSKI OSRODEK POMOCY SPOŁECZNEJ W KATOWICACH Projektant: KINGMAR Sp. Z o.o. mgr inż. Mariusz Zemła Data opracowania: CZERWIEC 2018 r.

2 2 OPIS TECHNICZNY 1. Dane ogólne 1.1.Temat opracowania 1.2. Adres inwestycji Inwestor 1.3.Podstawa prawna 1.4.Podstawy merytoryczne 2.Opis stanu istniejącego pokrycia. 3. Roboty rozbiórkowe. 4. Opis nowego pokrycia 5. Postanowienia końcowe. 6.Informacja dotycząca bezpieczeństwa i ochrony zdrowia podczas realizacji inwestycji wymiany pokrycia dachu 6.1.Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 6.2.Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych 6.3.Uwagi końcowe 7. SZCZEGÓŁY WYKONAWCZE 8.UPRAWNIENIA

3 3 OPIS TECHNICZNY 1. Dane ogólne 1.1. Temat opracowania PROJEKT WYKONAWCZY WYMIANY POKRYCIA PAPOWEGO DACHU BUDYNKU OŚRODKA POMOCY SPOŁECZNEJ BUDYNKU PRZY UL.CZECHA 2 W KATOWICACH Adres inwestycji Katowice ul. Czecha Inwestor MIEJSKI OŚRODEK POMOCY SPOŁECZNEJ W KATOWICACH ul. Jagiellońska Podstawa prawna Zlecenie od Inwestora Podstawy merytoryczne - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. (Dz. U ) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego - Rozporządzenie Min. Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. -Ustawa z dn r. Prawo Budowlane, - Obowiązujące normy i przepisy budowlane - oględziny stanu istniejącego - ustalenia z Inwestorem 2. Opis stanu istniejącego pokrycia. Przedmiotowy obiekt pokryty jest kilkoma warstwami papy termozgrzewalnej w stanie wykazującym liczne nieciągłości a co za tym idzie liczne przecieki. W poprzednich okresach Zleceniodawca podejmował wielokrotne próby wykonania miejscowych napraw,które nie okazywały się skuteczne i stad decyzja o wymianie pełnego pokrycia papowego. 3. Roboty rozbiórkowe. Istniejące pokrycie zaleca się ściągnąć do warstwy podłoża, wywieźć i zutylizować. 4. Opis nowego pokrycia. Nowe pokrycie zaleca się wykonać jako dwuwarstwowe poprzez przyklejenie do podłoża warstwy papy termozgrzewalnej podkładowej oraz wierzchniego krycia.

4 4 5. Postanowienia końcowe. W trakcie realizacji projektu należy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie. Wszelkie roboty budowlane winny być prowadzone zgodnie z wiedzą budowlaną. Przed rozpoczęciem robót należy zabezpieczyć elewację, przed uszkodzeniami w trakcie remontu dachu. Stosowane materiały budowlane, elementy oraz materiały powinny posiadać świadectwa potwierdzające dopuszczenie ich do stosowania w budownictwie na terenie Polski. Prace budowlano montażowe należy prowadzić zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlano montażowych. 6.Informacja dotycząca bezpieczeństwa i ochrony zdrowia podczas realizacji inwestycji wymiany pokrycia dachu Wymiana pokrycia dachowego obejmuje: - prace wstępne związane z zabezpieczeniem placu budowy i organizacją ruchu - demontaż orynnowania, obróbek blacharskich, - wywóz złomu i gruzu budowlanego - wykonanie nowego pokrycia zgodnie z projektem budowlanym - wykonanie obróbek blacharskich i orynnowania 6.1.Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Budynek w trakcie prowadzenia robót remontowych będzie użytkowany przez mieszkańców. Należy zwrócić szczególna uwagę na właściwe zabezpieczenie wejść do budynku, przyległych do budynku chodników, dojazdów i parkingów. Ponadto należy zwrócić uwagę na wystające poza obrys dachu gzymsy. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych W trakcie budowy wykonywane będą roboty o podwyższonym poziomie ryzyka stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi: a) związane z wykonywaniem robót na wysokości (pow. 5 m) b) związane z właściwym zabezpieczeniem placu budowy (budynek użytkowany w trakcie wykonywania robót) c) związane z możliwością wystąpienia złych warunków atmosferycznych Ad. a) roboty niosące ryzyko upadku z wysokości ponad 5 m to wszelkie roboty wykonywane powyżej 1 piętra (rozbiórkowe, ciesielskie, dekarskie). W trakcie tych robót mogą wystąpić zagrożenia: - upadek pracownika, - upuszczenie narzędzia roboczego, - upadek montowanego elementu lub materiału budowlanego. Ad. b) z uwagi na eksploatację budynku w trakcie wykonywania robót istnieje możliwość zagrożenie zdrowia osób przebywających w budynku (zabezpieczenie okien ), a także osób także osób wchodzących i wychodzących z budynku. Ponadto na plac budowy mogą wejść osoby niepowołane. Ad. c) przewidzieć zagrożenie związane z nagłym pogorszeniem się warunków atmosferycznych wystąpienie opadów deszczu, wyładowań atmosferycznych, wiatrów o prędkości powyżej 10 m/s zarówno w trakcie wykonywania robót jak i przewidzianych przerw w pracy.

5 5 6.2.Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych -związane z wykonywaniem robót na wysokości Należy zastosować pasy lub szelki bezpieczeństwa z krótkimi linami umocowanymi do stałych elementów konstrukcyjnych lub lin asekuracyjnych albo prace wykonywać z pomostów otoczonych barierami o wysokości 1,1 m. Pomosty mogą być stałe, rozbieralne lub mechaniczne, ruchome. - związane z właściwym zabezpieczeniem placu budowy Oznaczyć strefy niebezpieczne, zagrożone spadaniem przedmiotów, ustawiając bariery ochronne, osłony, taśmy ostrzegawcze w przepisowych odległościach od budynku oraz rozmieścić tablice ostrzegawcze. Wejścia do budynków oraz przejścia w strefie zagrożonej zabezpieczyć daszkami ochronnymi z materiału dostatecznie wytrzymałego na przebicie przez spadające przedmioty. Daszki winny być nachylone pod kątem 45 w kierunku źródła zagrożenia, wysokość daszków min. 2,40 m, szerokość, co najmniej o 1 m większe od szerokości przejścia. Przyjąć odpowiedni sposób zabezpieczenia balkonów i okien budynku. Zapewnić bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii poprzez: - określenia miejsca i sposobu oznaczenia dróg komunikacyjnych i ewakuacyjnych - zgromadzenie na placu budowy podstawowego sprzętu p.poż. - posiadać apteczkę ze środkami pierwszej pomocy. warunki atmosferyczne W przypadku pogorszenia się warunków atmosferycznych wystąpienia opadów deszczu śniegu, wyładowaniami atmosferycznymi, silnego wiatru powyżej 10 m/s roboty budowlane należy przerwać 6.3.Uwagi końcowe Przechowywanie dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i urządzeń technicznych winno być w pomieszczeniu. Na budowie obowiązują standardowe wymagania z zakresu zabezpieczenia spraw socjalno-bytowych.

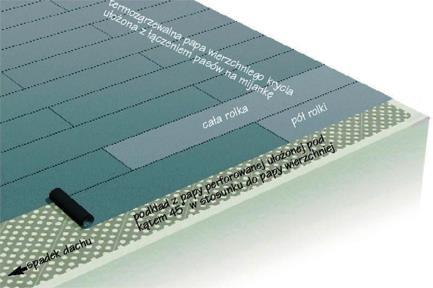

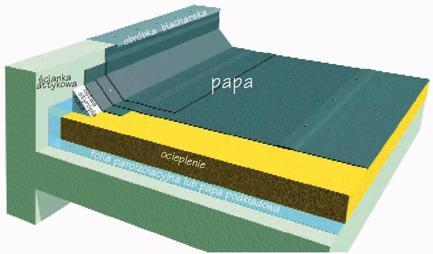

6 6 7. SZCZEGÓŁY WYKONAWCZE Szczegół układu warstw dachu Układ warstw krycia wierzchniego

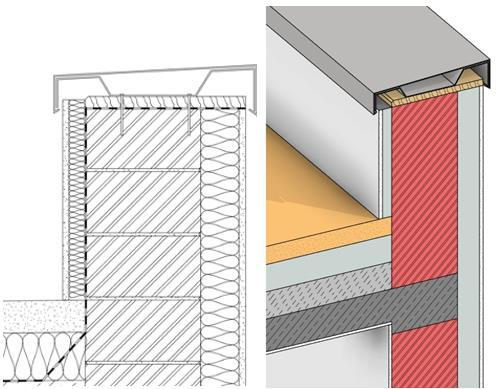

7 7 obróbka blacharska Płyta OSB mocowana do attyki Obróbki-schemat

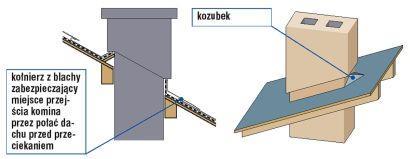

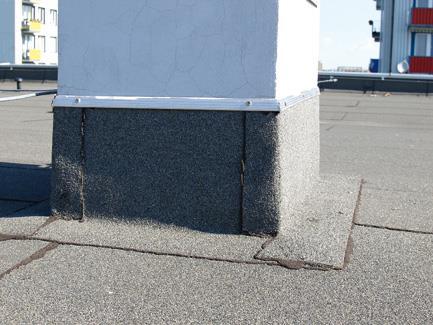

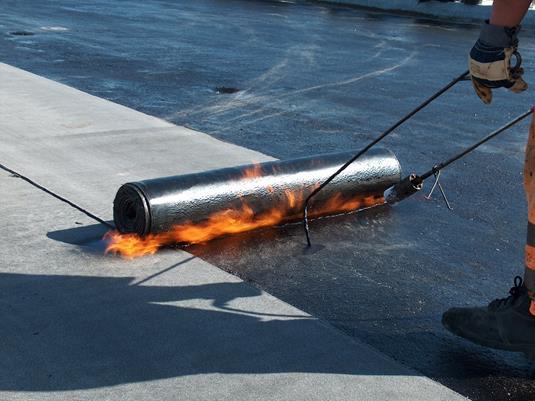

8 8 Zgrzewanie warstw papy Obróbka komina

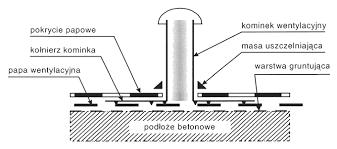

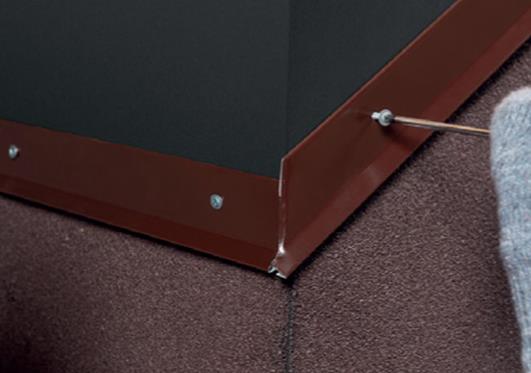

9 9 Mocowanie listwy dociskowej-zamykającej Uszczelnienie mocowania kominków

10 10 8.UPRAWNIENIA

11 11

12

13 SZKIC WYKONAWCZY DO INSTALACJI ODGROMOWEJ BUDYNKU PRZY UL.CZECHA 2 W KATOWICACH 1. Opis techniczny 1.1. Przedmiot opracowania Przedmiotem są zalecenia wykonawcze wymiany istniejącej instalacji odgromowej w związku z remontem całkowitym pokrycia dachowego na 2 kondygnacyjnym budynku MOPS zlokalizowanego w Katowicach przy ul. Czecha Zakres opracowania Opracowanie obejmuje swoim zakresem: a) demontaż w całości istniejących zwodów poziomych na dachu - przed remontem dachu, b) wykonanie nowej instalacji odgromowej z zastosowaniem masztów i iglic odgromowych po wykonaniu nowego pokrycia dachu Opracowanie nie obejmuje wymiany istniejących: c) przewodów odprowadzających, d) skrzynek p/t ze złączami kontrolnymi e) przewodów uziemiających i uziomu otokowego Podstawa opracowania a) zlecenie Inwestora b) rzut dachu w skali 1:100 uzyskany od Inwestora, c) aktualne przepisy: Ustawa Prawo Budowlane, Rozporządzenie w sprawie warunków technicznych, Ustawa o wyrobach budowlanych, Rozporządzenie w sprawie BHP d) aktualne normy: PN-EN :2009 Ochrona odgromowa część 3 Uszkodzenia fizyczne obiektów i zagrożenie życia, PN-EN ,2:2010 Elementy urządzenia piorunochronnego (LPC). Część 1: Wymagania dotyczące elementów połączeniowych.

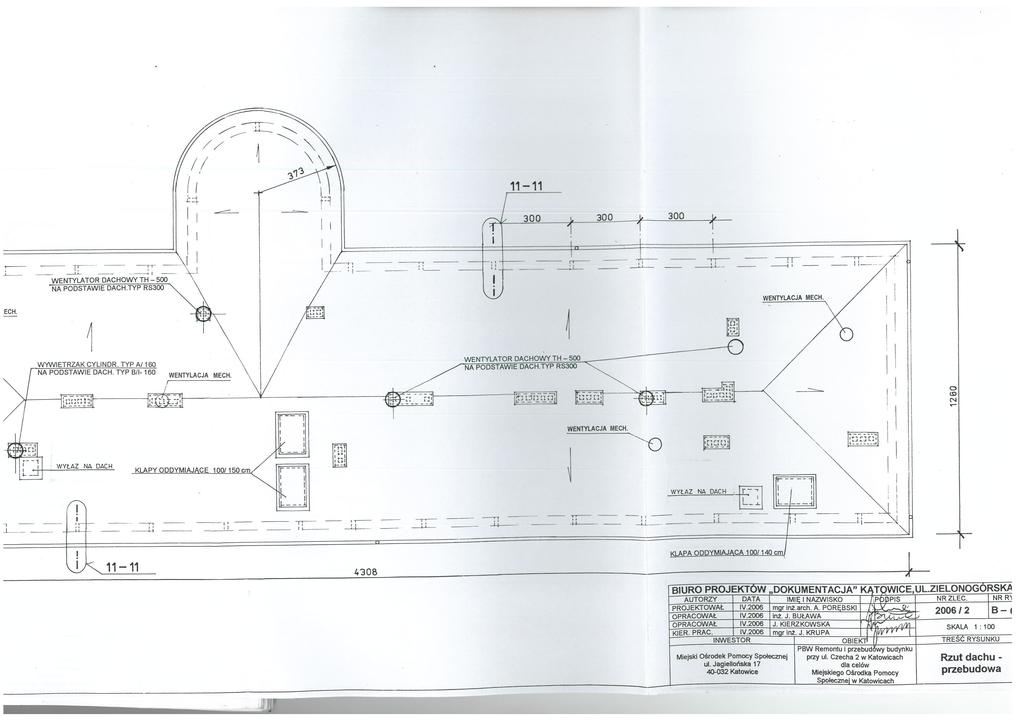

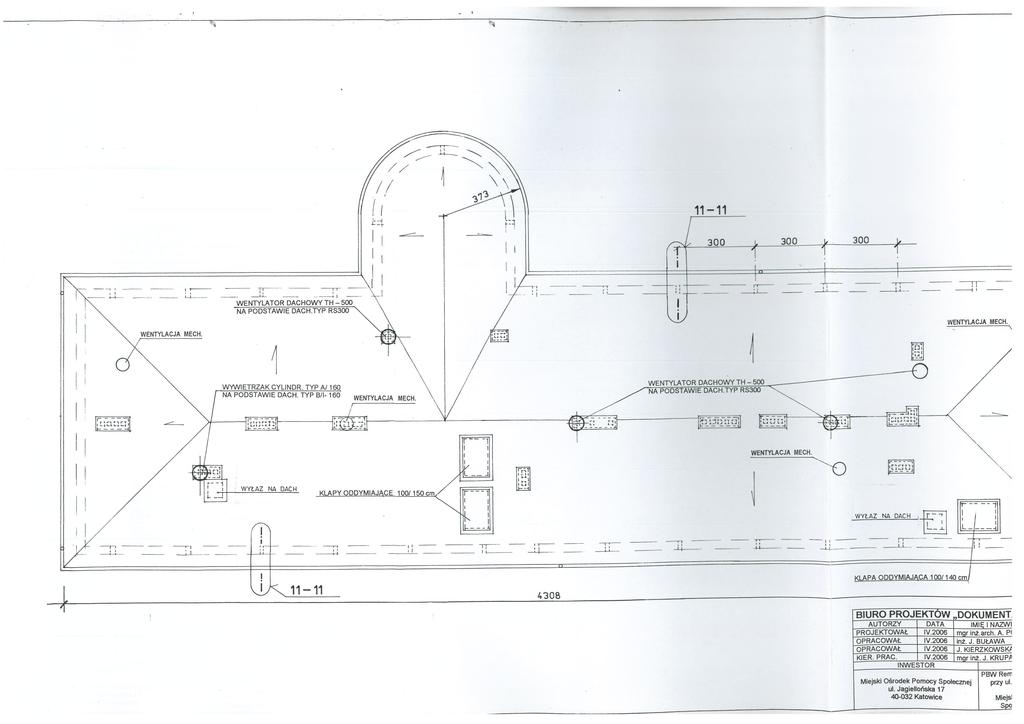

14 e) katalog wyrobów zastosowanych w opracowaniu, f) uzgodnienia robocze z inwestorem i służbami eksploatacyjnymi budynku Stan istniejący Istniejąca sieć zwodów poziomych na dachu wykonana jest prętem stalowym fi 6. Iglice kominowe wykonane prętem j.w. Pręt fi 6, stalowe wsporniki ścienne, elementy stalowe uchwytów betonowych, złącza śrubowe znajdują się w stanie znacznego skorodowania. Istniejąca średnica pręta nie odpowiada obowiązującym wymaganiom norm. W związku z powyższym istniejąca sieć zwodów poziomych instalacji odgromowej na dachu podlega w CAŁOŚCI DEMONTAŻOWI. Pełny demontaż należy wykonać przed rozpoczęciem prac remontowych pokrycia dachowego. Istniejącą instalację odgromową wg przeprowadzonej inwentaryzacji naniesiono na rzucie dachu na rys. nr 1. Na rzucie tym uzupełniono i zaktualizowano niektóre elementy wyposażenia konstrukcyjnego i instalacyjnego dachu Stan projektowany Po dokonaniu remontu pokrycia dachowego na budynku należy odtworzyć zdemontowaną instalację odgromową. Dla pełnej ochrony wszystkich urządzeń dachowych należy zastosować:

15 - Na dachu należy wykonać siatkę zwodów poziomych niskich i instalacji naprężnej umiejscowionej na masztach podtrzymujacych w ilości około 5 szt na długości kalenicy oraz napietą poprzez naciągi zlokalizowane po obu stronach krótszego boku dachu w kierunku okapu. Instalację naprężna zamontować tak aby jej poziom był usytuowany około 0,5-0,6 m nad wentylatorami oraz około 0,2-0,3 m nad kominami prętem FeZn fi 8 mm mocowanym na uchwytach dachowych betonowych w tworzywie w odstępach co 1m. Siatka zwodów odpowiada IV poziomowi ochrony odgromowej. Do pręta zwodu poziomego należy połączyć wszystkie maszty oraz istniejące obróbki blacharskie attyk i stalowe rynny okapowe. Nowo wykonane zwody poziome na dachu należy przyłączyć do istniejących przewodów odprowadzających. Wszystkie połącznia wykonać złączami śrubowymi (krzyżowymi, rynnowymi, do blachy - na felc). Złącza te zabezpieczyć wazeliną techniczną odkwaszoną Projektowaną instalację odgromową wykonać zgodnie z rzutem rys., Po zakończeniu prac należy dokonać sprawdzenia ciągłości wszystkich połączeń oraz wykonać pomiar rezystancji uziemienia Ochrona zapewniająca bezpieczeństwo BHP Wszystkie prace objęte niniejszym projektem należy wykonać zgodnie z obowiązującymi przepisami BHP, stosować właściwy sprzęt, narzędzia i środki ochrony osobistej. Zwraca się uwagę na zachowanie szczególnej ostrożności podczas pracy na znacznych wysokościach. Pracownicy wykonujący te czynności winni posiadać aktualne dopuszczenia do pracy na wysokościach oraz odbyć właściwe szkolenie stanowiskowe.

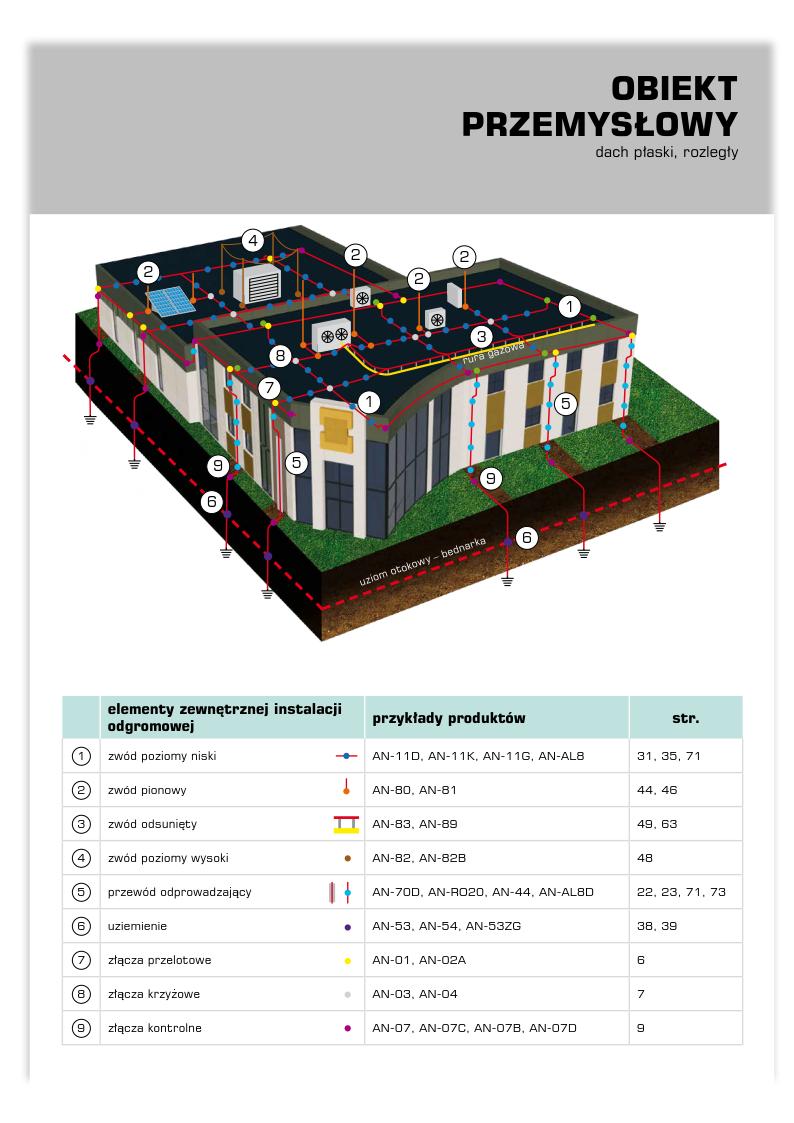

16 PROPOZYCJE MATERIAŁOWE złącze przelotowe 2 śrubowe test H pn-en złącze krzyżowe 2 płytkowe uchwyt Betonowy w tworzywie podstawa z tworzywa IGlIce ŚcIeNNe, kominowe

17 Maszt SCHEMAT ODTWORZENIA INSTALACJI ODGROMOWEJ
