1 Przegląd skanerów laboratoryjnych Przedstawiamy przegląd skanerów laboratoryjnych, dostępnych na. Mamy nadzieję, że dzięki temu decyzja o wyborze właściwego urządzenia będzie łatwiejsza.

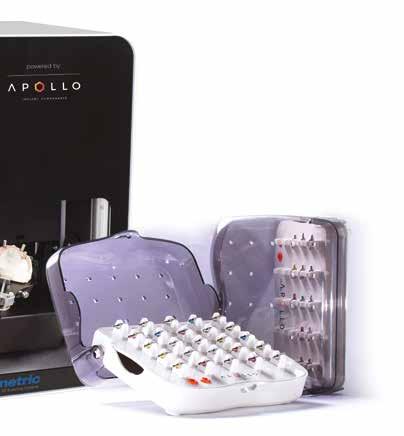

2 Przegląd Skanery laboratoryjne Iscan seria L1 Imetric 3D Technologia skanowania: Technologia Białe światło strukturalne z przesunięciem fazy heterodyny w połączeniu z fotogrametrią. Obszar skanowania średnica 110 mm, wysokość 80 mm Optyka dwie kamery 1,3 Mpx, skanowanie tekstur Dokładność: < 5 mikronów dla całego łuku (model L1i) Pasywność pracy jest szczególnie ważna w przypadku konstrukcji przykręcanych do implantów, dlatego Imetric opracował unikalne metody pozycjonowania implantów. Są one stosowane w połączeniu z metalowymi markerami do skanowania, wytwarzanymi z dokład- -nością poniżej 5 mikronów. W celu zapewnienia, że dokładność skanerów Imetric w przypadku skanowana konstrukcji na wielu implantach, jest podobna jak w przypadku maszyn do pomiaru współrzędnościowego, stosuje się specjalne metody testowania. Dla najbardziej dokładnego transferu danych, pozycje implantu są dostarczane w postaci pliku XML. Wykorzystywane są autorskie techniki kalibracyjne, nadzorowanie stanu kalibracji i nadzoru temperatury podczas skanowania. Czas skanowania: Jeden punkt (model) < 30 sekund Pełen łuk (model) < 30 sekund Multi-Die (9 punktów) < 30 sekund Wycisk 40 sekund Możliwości skanowania: Wyciski, w tym dwustronne Modele Kęski zwarciowe Multi-Die Skanowanie w dowolnym artykulatorze Smart Scan skanowanie dwóch modeli jednocześnie Cechy unikatowe: Przemysłowa dokładność skanowania poniżej 5 mikronów dla całego łuku (model L1i). Ustalanie pozycji implantów w oprogramowaniu skanującym pozwala określić ich położenie z większą dokładnością niż pozycjonowanie w CAD, a także zmniejszyć ilość cykli skanowania. Możliwość przeniesienia rzeczywistej artykulacji do CAD z dowolnego artykulatora. Skanowanie dwustronnych wycisków. Wbudowane oprogramowanie do tworzenia modeli 3D np. z wycisków (dla druku 3D). Otwarty format plików umożliwia eksport danych do dowolnego oprogramowania CAD m.in. EXOCAD, 3Shape, Dental Wings. Pełna integracja z EXOCAD. Formaty plików wyjściowych: STL, OBJ z teksturą, PLY z teksturą, WRZ z teksturą (integracja z Digistell) oraz XML (pozycja implantów). Dystrybutor: TAG Dental tel.: info@tagdental.pl 150 dental labor 4/2017 www. dentallabor.pzwl.pl

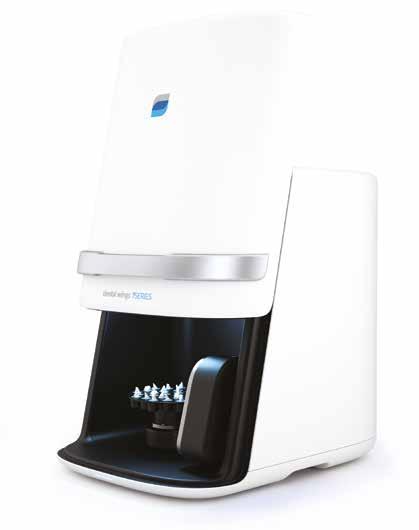

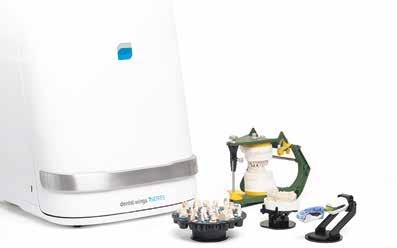

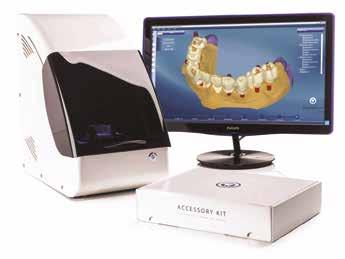

3 Skanery laboratoryjne Przegląd Seria 7 SYNERGY Skaner serii 7 to najbardziej zaawansowany technologicznie skaner firmy Dental Wings. Dzięki zintegrowanej budowie i najnowszym rozwiązaniom technologicznym możemy skanować prace każdego rodzaju. Beprecedensowa dokładność skanera i możliwości skanowania zostały potwierdzone przez Straumann (CARES plug-in), 3M ESPE (Lava Milling Centers) i Dentsply Implants (ATLANTIS ), gdzie urządzenie ma status partnerskiego systemu gwarantującego najwyższe standardy jakości. Dzięki wbudowanej kamerze nie ma konieczności wykonywania skanu referencyjnego. Źródło światła: niebieski laser Technologia: LED Dokładność: 15μm na całym łuku! Dental Wings Czas skanowania całego łuku: < 45 sekund Możliwości skanowania: zintegrowane oprogramowanie CAD firmy Dental Wings doskonale współpracujące ze skanerem skanowanie modeli każdego rodzaju skanowanie wycisków Skaner zawiera moduły oprogramowania do: prac cementowanych prac implantologicznych, łączników, belek, mostów przykręcanych. szyn nagryzowych protez szkieletowych protez osiadających modeli dzielonych archiwizacji ortodontycznej szablonów chirurgicznych Cechy unikatowe Skaner posiada unikatową zdolnoś do skanowania trudno dostępnych miejsc. Dzięki temu użytkownik bardzo rzadko musi wykonywać dokładny skan pojedynczych filarów na osobnej płytce. Dzięki zastosowaniu droższej, ale dokładniejszej technologii niebieskiego lasera, skany charakteryzują się doskonałym odwzorowaniem faktury i krawędzi. Ma to szczególny wpływ podczas projektowania skomplikowanych prac z poziomu implantu i pozycjonowania skan markerów implantu. Dzięki Płytce Multi Die Plate możemy dzięki automatycznej funkcji zeskanować i zaprojektować 30 koron w czasie poniżej 13 minut!!! Oprogramowanie Dental Wings posiada funkcje pracy w synergii czyli połączenia w czasie rzeczywistym skanera i komputera lekarza. Daje to nieograniczone możliwości współpracy i skraca czas wykonania uzupełnień: możemy za pomocą pracy w synergii zaprojektować w jednym czasie: szablon chirurgiczny, indywidualne śruby gojące, łączniki implantologiczne, koron tymczasowych, itd. Pełen nadzór nad zleceniami jest możliwy dzięki aplikacji DWOS Connect, gdzie użytkownik może kontrolować przebieg pracy. Skaner doskonale współpracuje ze skanerami wewnątrzustnymi, jak i wszystkimi systemami frezowania i drukowania. dental labor 4/2017 www. dentallabor.pzwl.pl 151

4 Przegląd Skanery laboratoryjne Identica T500 Medit Medit Corporation należy do Grupy Solutionix, która jest czołowym producentem skanerów z zastosowaniem w przemyśle. Od kilku lat Medit z ogromnym sukcesem tworzy rozwiązania dla stomatologii poparte wieloma nagrodami oraz coraz większym udziałem w sprzedaży. Niezawodność skanerów tej koreańskiej firmy w połączeniu z doskonałym oprogramowaniem niemieckiej firmy Exocad gwarantuje idealne rozwiązanie dla pracowni dentystycznych, które cenią wysoki standard za rozsądną cenę. Medit nie nalicza opłat licencyjnych jak podobne rozwiązania konkurencji. Otrzymujesz pełny pakiet usług, wsparcie oraz niezawodne urządzenie z 4-letnią gwarancją płacąc tylko cenę bazową. Wysoka stabilność i kultura pracy poparta latami wymiany doświadczenia z wszystkimi użytkownikami skanerów. Dzięki ciągłej wymianie informacji między klientami Robocam, staramy się reagować na wszelkie sugestie i przekazywać je do Medit w celu udoskonalenia oprogramowania. ColLab oraz Exocad jeszcze w tym roku zamieszczą interfejs w języku polskim. Technologia skanowania: Strukturalne światło blue LED Obszar skanowania: 90 mm x 72 mm x 60 mm 2 x 2 Mpix kolorowe skanowanie tekstur Dokładność: 5 mikronów po kalibracji (certyfikat ISO na 7 mikronów w pracy ciągłej) Czas skanowania: To największy atut skanera T500, nawet najdroższe konkurencyjne rozwiązania nie są w stanie przebić prędkości skanowania oraz całego procesu z nim związanego. Ułatwiona na każdym kroku obsługa sprowadza się tylko do włożenia modelu, dotknięcia przycisku na skanerze i zapisania otrzymanego obrazu. Jeśli masz zamiar pozbyć się magazynu modeli i zarchiwizować je wszystkie nie ma lepszego wyboru. 12 sekund pełen łuk 19 sekund 8 preparacji 60 sekund na pełen wycisk (nie musisz odlewać modelu gipsowego!) Możliwości skanowania: Skaner T500 nie ogranicza programowo swoich możliwości. Kupujesz i masz wszystko co potrzeba. Bez licencji, bez dodatkowych opłat, bez ograniczeń. wyciski wyciski dwustronne modele gipsowe preparacje prace na implantach wax-upy łączniki multi-die kęski zwarciowe Cechy unikatowe: Zastosowanie modelu Medit T500 to przede wszystkim prace protetyczne, prace ortodontyczne oraz najbardziej skomplikowane prace na implantach. Bardzo wysoka jakość skanowania detali, spotykana tylko w wysokiej klasy drogich skanerach konkurencji 2 kolorowe kamery 2 Mpix Pewna gwarancja aż 4 lata, w przypadku serwisu skaner zastępczy (2 lata wymiana urządzenia, 2 lata darmowa wymiana podzespołów ) Darmowe zaawansowane oprogramowanie do skanowania oraz całościowej archiwizacji prac collab 2017 Otwarty system STL bez ograniczeń, bez licencji, bez opłat Automatyczne złożenie okluzji Importowanie skanów wewnątrzustnych Eksport pozycji implantów do innego oprogramowania CAD Współpraca z wieloma aplikacjami CAD, w tym z Exocad Importowanie obrazu łączników wysokiej jakości z plików STL Skanowanie przestrzeni międzyzębowych Elastyczna platforma multi-die przykładasz model preparacje gdziekolwiek i skanujesz Praca z artykulatorami: KAVO, Artex, SAM, Mark330, BIOART A dental labor 4/2017 www. dentallabor.pzwl.pl

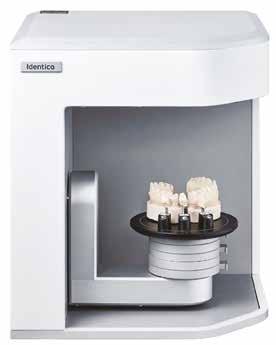

5 Skanery laboratoryjne Przegląd Identica T500 Medit Skaner IDENTICA T500 charakteryzuje się wysoką dokładnością skanowania, szybkością i niezawodnością. Wysokiej jakości kamery oraz innowacyjna technologia niebieskiego światła zapewniają wyjątkowe odwzorowanie skanowanego elementu. Specjalne ramię umożliwia szybsze i bardziej dokładne skanowanie wycisków niż kiedykolwiek wcześniej. Charakterystyka: Źródło światła Format pliku Rozdzielczość kamer LED Niebieskie światło STL 2 Mpix Dokładność 7 mikronów Czas skanowania: pełny łuk 12 sekund Oficjalny dystrybutor w Polsce ROKO, Częstochowa, ul. Bór 177, tel , UP 500 DScan 3 dental labor 4/2017 www. dentallabor.pzwl.pl 153

6 Przegląd Skanery laboratoryjne VECTOR 2 ROKO NOWOŚĆ 2017!!! Technologia, czas i możliwości skanowania: Firma ROKO oferuje najnowszy, wyjątkowo precyzyjny skaner VECTOR 2, który zapewnia wykonanie skanu w szybkim czasie z nieosiągalną dla innych dokładnością 5 mikrometrów. Intuicyjne oprogramowanie EXOCAD prowadzi technika przez kolejne etapy projektu w sposób prosty i komunikatywny. Jest to istotne dla osób, które nie pracowały wcześniej z programami do projektowania CAD. VECTOR 2 charakteryzuje się wysoką rozdzielczością pomiaru wiązki świetlnej, która zapewnia idealną jakość skanów oraz idealną zdolność pomiarową, nawet w trudno dostępnych miejscach modelu czy wycisku. Precyzyjna kalibracja i pełne wyposażenie dodatkowe w standardzie, umożliwiają skanowanie od pojedynczych punktów po pełne łuki oraz prac implantologicznych. Niedościgniona precyzja skanowania od 1,5 do 5 µm Pierwszy skaner z systemem OPEN SPACE bez ograniczeń przestrzeni do każdego artykulatora bez limitów 4 powody, dla których wybierzesz skaner VECTOR 2: Bez licencji i ukrytych opłat Perfekcyjna precyzja od 1,5 do 5 µm 100% otwarty system STL Stać Cię na niego tylko 780 zł z VAT miesięcznie! Oficjalny dystrybutor w Polsce: ROKO, Częstochowa, ul. Bór 177, tel , dental labor 4/2017 www. dentallabor.pzwl.pl

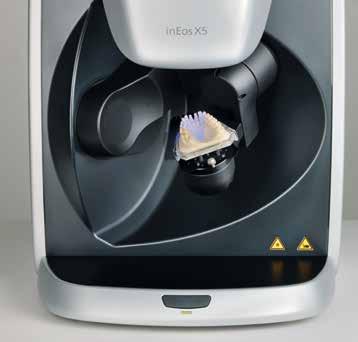

7 Skanery laboratoryjne Przegląd ineos X5 Dentsply Sirona Precyzja na najwyższym poziomie Technologia skanowania 5-osiowy, wysoce precyzyjny skaner ineos X5 z unikalną technologią skanowania zapewnia wyjątkową głębię pola ostrości i dokładność. Według przeprowadzonych badań, dokładność wzorcowych próbek typu most wynosi 2,1 +/- 2,8 μm, natomiast dokładność probek typu inlay wynosi 1,3 +/- 0,4 μm. Możliwości skanowania skanowanie modeli pod rozległe konstrukcje implantologiczne, rownież z poziomu implantów skanowanie wycisków oraz modeli z teksturami eksport skanów do formatu.stl w celu zaprojektowania odbudowy w dowolnym otwartym oprogramowaniu CAD Chcesz wiedzieć więcej? Skontaktuj się z nami: Przemysław Szabelski, , przemyslaw.szabelski@dentsplysirona.com Zfx Evolution Plus + Technologia skanowania: Zfx Evolution Plus + to w pełni zautomatyzowany skaner wykorzystujący światło paskowe z otwartym interfejsem opracowanym przez firmę Zfx z Bolzano. Urządzenie jest w stanie zarejestrować cyfrowo cały łuk zębowy, pozwalający na wykonanie mostu nawet do 14 punktów oraz zazwierakowane modele. Dodatkowo istnieje możliwość zeskanowania kęsków zwarciowych, modeli sytuacyjnych i wax-up ów, a następnie wykorzystania ich jako elementy referencyjne podczas projektowania konstrukcji. Zfx Czas skanowania: Najwyższą wydajność skaner uzyskuje przy czasie skanowania około 35 sekund dla pojedynczego kikuta i 1,10 minut dla modelu. Możliwości skanowania: Dzięki automatycznemu przewodnikowi, który prowadzi użytkownika krok po kroku przez cały proces skanowania, obsługa skanera jest prosta i bezpieczna. Cechy unikatowe: Dokładność poniżej 9 µm. Innowacyjna technologia Texture Mapping rozpoznaje linie, które następnie można edytować w oprogramowaniu CAD. Realistyczna barwa skanowanych elementów dzięki zastosowaniu kolorowej kamery (technologia 2+1). Sensory CCD pozwalają zarejestrować wszystkie istotne punkty na powierzchni modelu. Technologia Stripe light: Paskowy projektor światła korzysta ze 128 par linii zielonego światła LED. Opcja szybkiego skanowania, dzięki optymalizacji algorytmów zdjęć przyspiesza pracę urządzenia o 30%. Rozpoznawanie powierzchni dzięki technologii fotometrycznej. dental labor 4/2017 www. dentallabor.pzwl.pl 155

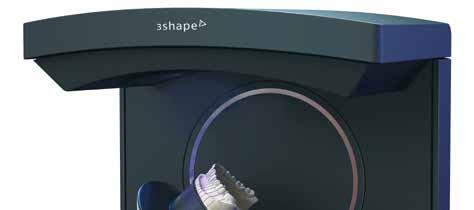

8 Przegląd Skanery laboratoryjne skanery serii E Cechy urządzenia: wysoka prędkość skanowania szybkość skanowania pozwala opracować więcej przypadków w krótszym czasie, automatyczny start zwiększający produktywność brak potrzeby wciskania przycisku start, ponieważ skaner zaczyna pracę zaraz po umieszczeniu modelu w jego wnętrzu, najnowocześniejsze rozwiązania technologia blue LED oraz skanowanie wieloliniowe gwarantują maksymalną dokładność i rozpoznawanie szczegółów, wiarygodne skanowanie wycisków skanowanie bez konieczności odlewania modelu oszczędza czas i redukuje koszty, najlepszy stosunek ceny do jakości zyskaj zaawansowane 3Shape możliwości skanowania i projektowania w przystępnej cenie, ulepszone programy subskrypcji i wsparcia Klienta oferta obejmuje dwie opcje: 3Shape LabCare (pakiet subskrypcji i wsparcia) lub pakiet podstawowy (ograniczony zakres usług bez opłat za subskrypcję), dostępne w wersji protetycznej oraz ortodontycznej. Technologia skanowania E1 E2 E3 2 kamery o rozdzielczości 5 MP, technologia Blue LED, skaner wieloliniowy 2 kamery o rozdzielczości 5 MP, technologia Blue LED, skaner wieloliniowy 2 kamery o rozdzielczości 5 MP, technologia Blue LED, skaner wieloliniowy Czas skanowania pełnego łuku 40 sekund 30 sekund 24 sekundy Czas skanowania filara 25 sekund 20 sekund 18 sekund Czas skanowania wycisku (pełen łuk) Dokładność (ISO / belka na implantach) 130 sekund 90 sekund 80 sekund 10 µm/12 µm 10 µm/12 µm 7 µm/10 µm Skanowanie wielofilarowe Moduł dodatkowy Moduł dodatkowy Tak Skanowanie tekstury (markerów) Czarno-białe Kolorowe Możliwości skanowania: Skanery w wersji protetycznej umożliwiają wykonywanie następujących prac: czapki i mosty, czapki i mosty anatomiczne, korony i mosty w pełni anatomiczne, tkanki miękkie do wszystkich wskazań, wax-up, most woskowy, inlay, onlay, most na inlay a, licówki, licówki bez preparacji, wielowarstwowe korony i mosty, wirtualne diagnostyczne wax-upy, wkład koronowo-korzeniowy, teleskopy, łączniki indywidualne, korony przykręcane do implantów belki i mosty implantoprotetyczne, protezy całkowite, protezy szkieletowe, łyżki indywidualne, transfer do łączników, szyny, ochraniacze zębów, szablony chirurgiczne. Skanery w wersji ortodontycznej umożliwiają wykonywanie następujących prac: import zdjęć i obiektów 2D, import tomografii komputerowej CBCT (DICOM), pomiary 2D/3D, analizy standardowe (Bolton, przestrzenna, itp.), analizy indywidualne (kolekcje) oraz kwestionariusze, analizy pre-definiowane (PAR, ABO, itp.), porównywanie modeli, przygotowanie modelu diagnostycznego (segmentacja, bazy, itp.), eksport modelu diagnostycznego w formacie STL, import skanów z poza systemu w formacie STL, Wirtualny setup & sub-setup, wirtualny dynamiczny artykulator, ekstrakcje zębów & symulacja strippingu, budowanie modeli z setupów i export w formacie STL, pozycjonowanie zamków stałych (IDB), retainery, alignery, szyny relaksacyjne, ochraniacze, Indywidualne pierścienie, elementy aparatów ortodontycznych, szyny transferowe zamków stałych (IDB), eksport obiektów w formacie DCM. 156 dental labor 4/2017 www. dentallabor.pzwl.pl

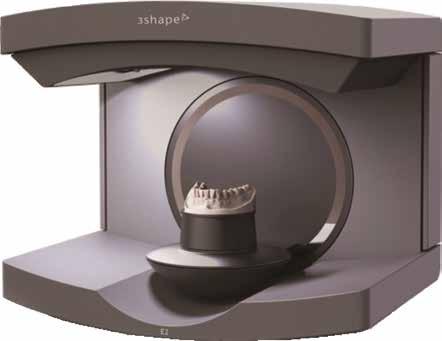

9 Skanery laboratoryjne Przegląd skanery serii E 3Shape MUST HAVE 2017 Nowa generacja skanerów! Sknery laboratoryjne serii E Nowe urządzenia dostępne są w trzech wersjach: E1, E2 oraz E3. Można zamówić je bez rocznych opłat subskrypcyjnych lub w pakiecie z subskrypcją LABcare! Najważniejsze cechy nowych urządzeń: wysoka prędkość skanowania pozwala opracować więcej przypadków w krótkim czasie automatyczny start zwiększający szybkość pracy brak potrzeby wciskania przycisku start, ponieważ skaner zaczyna pracę zaraz po umieszczeniu modelu w polu skanowania najnowocześniejsze rozwiązania technologia blue LED oraz skanowanie wieloliniowe gwarantują maksymalną dokładność i rozpoznawanie szczegółów wierne odwzorowanie wycisków skanowanie wycisków bez konieczności odlewania modelu zwiększa oszczędność czasu i redukuje koszty najlepszy stosunek ceny do jakości uzyskujesz zaawansowane możliwości skanowania i projektowania w przystępnej cenie E 1 E2 E3 Czas skanowania pełnego łuku 40 sekund 30 sekund 24 sekund Czas skanowania filara 25 sekund 20 sekund 18 sekund Czas skanowania wycisku (pełen łuk) 10 µm/12 µm 10 µm/12 µm 7 µm/10 µm Dokładność (ISO 12836/belka na implantach) 10 µm/12 µm 10 µm/12 µm 7 µm/10 µm Skanowanie wielofilarowe z modułem dodatkowym z modułem dodatkowym tak Skanowanie tekstury (markerów) czarno-białe kolorowe Oprogramowanie Scan Only lub Crown & Bridge Premium Premium + Impression scan PROMOCJA Skanery zwolnione są dożywotnio z opłat subskrypcyjnych! Istnieje możliwość dokupienia subskrypcji LABcare, dzięki której Użytkownik otrzymuje w cenie aktualizację, pomoc techniczną, wsparcie merytoryczne oraz zniżki na pozostałe zakupy! Skaner E1 od 8500 euro Skaner E2 od euro Skaner E3 od euro RS-Team s.c. ul. Hugona Kołłątaja Otwock tel. Jakub Szymaniak , Grzegorz Romek j.szymaniak@rs-team.pl, g.romek@rs-team.pl dental labor 4/2017 www. dentallabor.pzwl.pl 157

10 Przegląd Skanery laboratoryjne Cyber Scan PiDental Technologia skanowania: Dzięki dwóm kamerom 1.3 MP i technologii USB 3.0 skaner Cyber Scan jest jednym z najszybszych skanerów na świecie. Kompaktowa konstrukcja i prosta obsługa sprawiają, że praca ze skanerem Cyber Scan jest łatwa i przyjemna. Polecany zwłaszcza dla małych i średnich pracowni. Skaner współpracuje z każdym otwartym oprogramowaniem do projektowania. Dokładność: 10 µm. Źródło światła: białe światło LED Obsługiwany format: STL (otwarty) Rekomendowany program do projektowania: Exocad Czas skanowania: pojedynczy punkt 20 s, pełny model 30 s, 7 punktów 45 s Możliwości skanowania: skanowanie wszelkich modeli do prac protetycznych skanowanie kilku słupków jednocześnie ("Multi-die scanning") automatyczne scalanie modelu możliwość skanowania tzw. scan-body Multi-die Scanning również dla prac z implantami skanowanie wycisków umożliwia skanowanie pod leczenie ortodontyczne Cechy unikatowe: Kombinacja wysokiej jakości i szybkości skanera Cyber Scan oraz oprogramowania Exocad to najlepszy wybór dla pracowni chcących rozpocząć pracę w technologii CAD/CAM. To nowoczesne narzędzie dla każdego technika dentystycznego, który chce czerpać korzyści wynikające z trwającej cyfrowej rewolucji w świecie protetyki stomatologicznej. Gwarantujemy najlepsze wsparcie techniczne: bezpłatne wdrożenie i szkolenie wprowadzające, bezpłatny support 24/7, skaner zastępczy na czas naprawy w razie awarii, brak obligatoryjnych opłat rocznych i licencyjnych. Cena (Cyber Scan+system EXOCAD): zł brutto (w leasingu na 5 lat 899 zł brutto/msc). Zachęcamy do bezpłatnego przetestowania urządzenia. Kontakt: tech. dent. Kamil Wolniewicz: kamil.wolniewicz@mikran.com Dystrybutor: Mikran.pl, ul. Wojskowa 3/L4, Poznań Smart Optics Activity 888 Smart Optics Sensortechnik Skaner optyczny dla wymagających użytkowników Zapewnia wysoką dokładność skanowania na poziomie 4 mikrometrów, stworzony do wykonywania najbardziej skomplikowanych prac implantologicznych. Charakteryzuje się wyjątkowo niskim czasem skanowania. Posiada intuicyjny interfejs i prostą obsługę oprogramowania. Charakterystyka: Format pliku STL Czas skanowania: 1 pkt 30 sekund Czas skanowania: pełny łuk 19 sekund Dokładność 4 mikronów Oficjalny dystrybutor w Polsce ROKO, Częstochowa, ul. Bór 177, tel , dental labor 4/2017 www. dentallabor.pzwl.pl

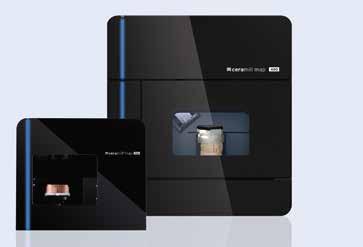

11 Skanery laboratoryjne Przegląd Ceramill MAP 400 oraz Ceramill MAP200 Skanowanie z dokładnością do 6 μm wraz z 50% oszczędnością czasu Ceramill Map 200+ i 400+ prążkowe skanery optycznie digitalizują dane pacjenta zarówno szybko, jak i dokładnie, wykorzystując strategię szybkiego skanowania, czyli DNA Speed Scanning. Jest to efekt zastosowania dalszych udoskonaleń w płynności cyklu skanowania, w których procesy skanowania i dopasowywania zostały w trybie codziennej pracy maksymalnie zoptymalizowane, co znacząco przyczyniło się do wydajnego, bardzo ekonomicznego stylu pracy. Kompaktowe skanery są integralnymi elementami systemu Ceramill, który tworzą wzajemnie uzupełniające się komponenty, tworząc wydajny łańcuch procesowy o niezrównanej precyzji i oszczędności. Cechy unikatowe Przeniesienie zaartykułowanej sytuacji w Ceramill Fixator z zachowaniem maksymalnej precyzji, dzięki użyciu zestawy Ceramill Fixator transferkit Specjalnie opracowany uchwyt znacznie przyspiesza i upraszcza skanowanie potrójnie funkcyjnych wycisków Digitalizacja model kwadrantów oraz pojedynczych filarów podczas jednego etapu skanowania (wkrótce dostępna uniwersalna wersja All-In ) Uchwyt do 12-częściowego pojemnika na barwniki Uniwersalna płytka nośna do elastycznego skanowania wielu różnych systemów modelowych Amann Girrbach Czas trwania skanowania (wraz z dopasowywaniem) Pojedyncza korona: 67 sek. 3- punktowy most wraz z sąsiednimi zębami oraz rejestratem zwarciowym: 167sek. 3- punktowy most z zębami sąsiednimi oraz przeciwstawnymi w artykulatorze Artex CR; 233 sek. (tylko dla Map 400 +) FREEDOM UHD DOF Technologia skanowania Freedom UHD to profesjonalny skaner firmy DOF z opatentowaną technologią SSS. Dzięki zastosowaniu kamery 5,0 Mpix Freedom UHD jest teraz bardziej precyzyjny, co zapewnia jeszcze lepsze dane o ostrzejszych krawędziach. Źródło światła: światło białe Technologia LED: światło strukturalne Dokładność: 10 μm Czas skanowania <1 min Możliwości skanowania Natychmiastowe przejście do Exocad Dental Możliwość skanowania ręcznego poza trybem automatycznym Skanowanie hybrydowe Automatyczne scalanie Funkcja ortodontyczna Szyny nagryzowe Protezy całkowite All In One Skanowanie tekstur Skanowanie wycisków Skanowanie dowolnych obiektów Cechy unikatowe Zoptymalizowany projektor skanowania 3D zapewnia najlepsze dane skanowania oraz dba o środowisko wyłączając się automatycznie, gdy nie jest używany. Mechanizm skanera zawiera modułową konstrukcję ułatwiającą wprowadzanie ulepszeń i wymianę poszczególnych elementów. Opatentowana metoda SSS umożliwia ruch kamery nad skanowanym obiektem, gdzie kamery z modułem światła obracają się centralnie nad polem skanowania powierzchni, co powoduje, że podczas samego procesu modele pozostają stabilne,umożliwiając skanowanie bez użycia uchwytu lub kleju. Automatyczna "rejestracja okluzji jest teraz możliwa, dzięki naszemu rewolucyjnemu ustawieniu virtual articulator bez potrzeby użycia metalowej płytki transferowej możemy uchwyć prawidłową relację okluzyjną bezpośrednio z artykulatora. dental labor 4/2017 www. dentallabor.pzwl.pl 159

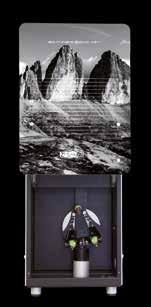

12 Przegląd Skanery laboratoryjne Linia skanerów Arti S Zirkonzahn Linia Arti S firmy Zirkonzahn to najnowsze skanery z roku Urządzenia są w pełni automatyczne, wykorzystują technikę optycznego skanowania ze światłem strukturalnym i wysoką rozdzielczością kamer pracujących na portach USB 3.0. z bardzo precyzyjnymi mechanizmami poruszania. Posiadają funkcję szybkiego skanowania, dzięki nowo opracowanej technologii w oprogramowaniu (wdrożonej od wersji Zirkonzahn.Scan 5049), charakteryzują się wysoką precyzją skanowania na poziomie 10 μm oraz wyjątkowo dużym obszarem skanowania (16:9), potrzebnym do skanowania artykulatorów i uchwycenia całego modelu w pojedynczym procesie skanowania. Urządzenia dają możliwość rejestracji każdego rodzaju artykulatora. Skanowane obiekty: m.in. pojedyncze kikuty, segmenty łuków, całe modele, kęski zgryzowe, przeciw zgryzy (kęsek lub cała szczęka), wax-up, licówki, łączniki, rejestracje okluzji. Skanery z linii S posiadają funkcję podwójnego skanu do skanowania wymodelowanej odbudowy, posiadają również funkcję skanowania i łączenia skanów: skanujemy model z różnych perspektyw i łączymy sekwencje skanów, co wyróżnia ich na tle innych skanerów. Urządzenia posiadają zintegrowaną opcję skanu kolorowego, używaną np. podczas projektowania struktur do odlewania. Skanery posiadają uniwersalny system skanowania modelu z koncepcją inteligentnego dopasowania oraz system szybkiego mocowania system (Easy-Fix-System) Skanery posiadają opcję uzyskania indywidualnych informacji o pacjencie dzięki PlaneSystem (Udo Plaster, MDT) pozwala to w 100% zautomatyzować i zaimportować dane do oprogramowania Zirkonzahn Software. Wszystkie urządzenia z linii Arti S mają stały dostęp do aktualizacji oprogramowania i możliwość eksportu plików do formatu STL. Skanery z linii S umożliwiają między innymi wykonywanie prac: korony i mosty, inlay/onlay, licówki, teleskopy, zasuwy, w pełnej anatomii kształtów zębów, overpress, wax-up/situ skan/funkcja odbicia lustrzanego, belki, super cienkie tymczasówki, szyn zgryzowych, łączników, prac okluzyjnie przykręcanych, biżuterii, modeli, prac szkieletowych, mock-up, szablonów implantologicznych a zakres możliwości jest stale rozwijany. Skaner S600 ARTI Skaner S300 ARTI Skaner S900 ARTI Skaner S300 ARTI kompaktowy z możliwością skanu artykulatorów Skaner S600 ARTI wszechstronny Skaner S900 ARTI ze zwiększoną gęstością pomiaru i głębokości pola Waga: 18 kg 56 kg 56 kg Szerokość: 26 cm 48 cm 48 cm Wysokość: 58 cm 69 cm 69 cm Głębokość: 44 cm 41 cm 41 cm Obudowa: Hartowane szkło Sicurit UNI ISO Hartowane szkło Sicurit UNI ISO Hartowane szkło Sicurit UNI ISO Moc: 200W 200W 200W Napięcie zasilania: V V V Pobór mocy: 0.9A (1,9A) 0.9A (1,9A) 0.9A (1,9A) Kamery: Standard USB: Personalizacja TAK TAK TAK Funkcja inteligentnego dopasowania TAK TAK TAK (Easy-Fix-System): Funkcja zabezpieczenia przed kurzem: TAK TAK TAK Funkcja uzyskania indywidualnych informacji TAK TAK TAK o pacjencie: Laser znacznik: NIE TAK TAK Funkcja zabezpieczenia przed niekorzystnym NIE TAK TAK oświetleniem: Możliwość rozbudowy: NIE TAK TAK Funkcja głębokości pola skanowanego: NIE NIE TAK 160 dental labor 4/2017 www. dentallabor.pzwl.pl

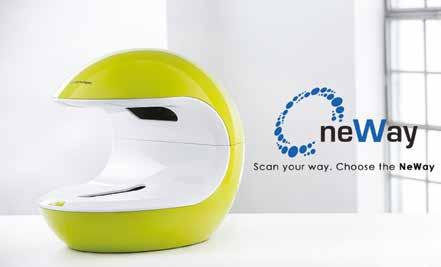

13 Skanery laboratoryjne Przegląd NeWay Open Technologies NeWay jest aktualnie najbardziej zaawansowanym skanerem na. Dzięki wykorzystaniu najlepszych podzespołów i ogromnego doświadczenia firmy Open Technologies w tworzeniu skanerów przemysłowych i medycznych dostajecie Państwo do ręki potężne i niezawodne narzędzie pracy. Skaner NeWay wyznacza nowe trendy pod względem jakości, dokładności i szybkości pracy. Scan Your Way. Choose the NeWay Źródło światła: światło białe Technologia LED: światło strukturalne Dokładność: < 5μm. Powtarzalność: 2μm. Czas skanowania całego łuku: poniżej 14 sekund Możliwości skanowania: Pełna kompatybilność i automatyczna współpraca z Exocad Możliwość skanowania ręcznego poza trybem automatycznym Specjalny tryb skanowania prac implantologicznych Tryb Przewodnik Tryb Expert Skanowanie wycisków Płytka do skanowania multidie na 9 kikutów Protezy szkieletowe Modele ortodontyczne Skanowanie artykulatora Moduł Dynamicznej okluzji Moduł Quad Concept Szyny nagryzowe Protezy całkowite Skanowanie tekstur i kolorów Unikalny tryb szybkiego przetwarzania (skraca czas pracy przed modelowaniem o 50%) Cechy unikatowe Dzięki wieloletniemu doświadczeniu firmy Open Technologies w produkcji superprecyzyjnych skanerów dla przemysłu, mamy przyjemność zaprezentować Państwu najnowsze dzieło naukowców i inżynierów z Open Technologies. Skaner posiada unikatowe funkcje podnoszące precyzje skanowania, nieosiągalne dla konkurentów, np.: zaawansowany system rekalibracji, okresową automatyczną kontrolę kalibraci, obręcz referencyjną, system pozycjonowania indeksowanego, itd. Wszystko dla maksymalnego podniesienia precyzji i komfortu pracy użytkownika. Dodatkowo, oprogramowanie skanujące i przetwarzające zostało zoptymalizowane dla uzyskania jak najwyższej wydajności i maksymalnego skrócenia czasu pracy. Skaner skanuje pełny łuk w czasie poniżej 14 sekund!!! a czas tak zwanego przetwarzania (czyli czas pracy ze skanerem do rozpoczęcia modelowania pracy w oprogramowaniu CAD) został skrócony do 50% tego, co aktualnie proponują inni producenci skanerów. Dystrybutor: R-CRT Sp. z o.o. dental labor 4/2017 www. dentallabor.pzwl.pl 161

14 Przegląd Skanery laboratoryjne Cyber Scan, Cyber Scan-Art PiDental Nobel Procera Nobel Biocare Nobel Procera 3M Lava Scan ST Design System 3M Lava Scan ST Design System 3M 162 dental labor 4/2017 www. dentallabor.pzwl.pl
