1 Izolacje Wydanie pierwsze Luty 2018 Balcony&TerraceSystem NOWA GENERACJA ROZWIĄZAŃ IZOLACYJNYCH DLA BALKONÓW I TARASÓW Sztywny próżniowy panel izolacyjny o optymalnej wydajności współczynnik przewodzenia ciepła W/m.K Wydajność izolacji nawet pięciokrotnie lepsza niż innych powszechnie dostępnych materiałów izolacyjnych Idealna w przypadku ograniczonej wysokości pozwala na utrzymanie tego samego poziomu na zewnątrz i wewnątrz Ponad 90% (masy) nadaje się do recyklingu Izoluje parę wodną Idealne dla budynków nowych i remontowanych Materiał nieszkodliwy Energooszczednosc Niska emisja CO 2 w budownictwie

2 Wstęp Problem Podczas budowy balkonów lub tarasów w budynkach nowych lub remontowanych może zachodzić potrzeba zachowania niskiego współczynnika przenikania ciepła U przy możliwie najcieńszej konstrukcji. W przypadku zastosowań w nowych budynkach należy brać pod uwagę wymagania prawne oraz uwarunkowania ekonomiczne wpływające na poprawę efektywności energetycznej. Jednym z rozwiązań jest poprawa efektywności cieplnej budynku przy jednoczesnym zachowaniu możliwie cienkiej konstrukcji ścian. Dostępne są już wysokowydajne produkty izolacyjne które spełniają większość z wyżej wymienionych wymagań, jednakże w niektórych obszarach potrzeba nowego, cieńszego rozwiązania. Balkony i tarasy należą do takich obszarów, które mogą wymagać jednocześnie niskich wartości współczynnika U, oraz cienkościennego, estetycznego rozwiązania. W przypadku istniejących balkonów lub tarasów często mamy do czynienia z niewielką przestrzenią na montaż nowej izolacji. W celu osiągnięcia zakładanej wartości U bardzo często izolacja musi być montowana tak z wierzchu jak i od spodu balkonu lub tarasu. Jest to nie tylko pracochłonne ale może również wiązać się z ryzykiem kondensacji. Rozwiązanie opracowano w celu rozwiązania tych problemów. jest optymalnym rozwiązaniem nowej generacji izolacji opracowanym przez firmę Insulation.Składa się ze sztywnych próżniowych paneli izolacyjnych o rdzeniu z mikroporami, który jest zamknięty i uszczelniony w cienkiej gazoszczelnej obudowie, oferujący doskonałe przewodnictwo cieplne, stanowiąc rozwiązanie o najmniejszej możliwej grubości. Oprócz próżniowych paneli izolacyjnych zastosowano wysokowydajne sztywne płyty, które można dociąć i zamontować wokół problematycznych miejsc, np. takich jak rynny. W przypadku modernizacji może być stosowany przy niwelowaniu różnicy wysokości pomiędzy wnętrzem budynku a balkonem lub tarasem. W nowych rozwiązaniach może znacząco poprawić wartości U w obszarze, który w innym przypadku pomniejszałby ogólną sprawność cieplną. Ze współczynnikiem przewodności cieplnej (λ) wynoszącym W/mK, oferuje do pięciu razy lepszą termoizolacyjność niż pozostałe popularne materiały izolacyjne. Wysoki poziom termoizolacyjności przy minimalnej grubości powoduje, że oferuje rozwiązania dla zastosowań, w których istotna jest wysokość konstrukcji lub przestrzeni. 2

3 Opis konstrukcji składa się z 2 elementów: paneli oraz paneli wypełniających. Dodatkowo oferujemy wsparcie w zakresie projektowania, tak aby zapewnić maksymalny stosunek paneli próżniowych do płyt flex dla każdego projektu. Każdy układ pokazuje rozmiar, ilość i umiejscowienie paneli. Plan taki wskaże również rozmiar, ilość i lokalizację paneli wypełniających. Typowy przykład projektu pokazano poniżej. Typowe konstrukcje i wartości współczynnika U Strop drewniany Strop drewniany z sufitem z płyty kartonowo-gipsowej i wyłożeniem z materiału Płyta nośna na podstawkach Obróbka dekarska Wywinięcie izolacji Dalsze szczegóły mogą Państwo uzyskać kontaktując się z infolinią Insulation (kontakt na tylnej stronie broszury). Belki drewniane 50x150mm rozmieszczone co 400mm Warstwa ochronna* *Patrz rozdział: Montaż Warstwa sklejki 18mm Hydroizolacja np. jednowarstwowa membrana niebitumiczna Warstwa izolacji pary Balcony & Terrace System Grubość (mm) Therma TM TR27FM grubość wyłożenia( mm) Wartości U W/m. K** **Obliczone wartości U są zgodne zen6946 3

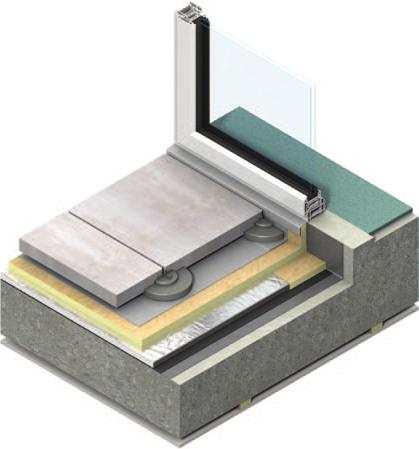

4 Typowe konstrukcje i wartości współczynnika U Założenia Wartości U podane w tabelach poniżej zostały wyliczone przy pomocy systemu zarządzania zgodnego z BBA Programem oceny kompetencji pracowników w zakresie określania współczynnika U oraz kalkulacji ryzyka kondensacji, z wykorzystaniem metody opisanej szczegółowo w EN ISO 6946 (Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła). Są one ważne dla konstrukcji opisanej szczegółowo obok danej tabeli. Strop betonowy Zwarty strop betonowy z sufitem podwieszanym i wyłożeniem z materiału Płyta nośna na podstawkach Obróbka dekarska Wywinięcie izolacji Uwaga: Dla potrzeb kalkulacji przyjęto dobry standard wykonania, w związku z czym pominięto współczynnik korygujący dla przestrzeni powietrznych. Uwaga: Podane dane są jedynie danymi poglądowymi. Dla każdego indywidualnego projektu należy wykonać szczegółową kalkulację współczynnika U łącznie z analizą ryzyka kondensacji. Uwaga: W celu uzyskania szczegółowej kalkulacji współczynnika U dla Państwa projektu prosimy skontaktować się z infolinią Insulation Techline (kontakt na tylnej stronie broszury). Uwaga: Dla potrzeb kalkulacji efekt mostkowania termicznego założono na poziomie 20%. Warstwa ochronna* *Patrz rozdział: Montaż Balcony & Terrace System Grubość (mm) Płyta betonowa 150mm Therma TM TR27FM grubość wyłożenia( mm) Wartości U W/m. K** **Obliczone wartości U są zgodne zen6946 Płyta gipsowa 12.5mm mocowana do listew drewnianych 25x50mm rozmieszczonych co 600mm Warstwa izolacji pary Hydroizolacja np. jednowarstwowa membrana niebitumiczna 4

5 Założenia konstrukcyjne Liniowe mostki cieplne W celu ograniczenia efektów zimnych mostków cieplnych należy podjąć odpowiednie kroki. Projekt budowlany powinien zakładać, że świetliki dachowe lub krawędzie wentylatorów itp. powinny być izolowane przy pomocy warstwy izolacyjnej o grubości 25mm. Cokoliki należy izolować za pomocą warstwy materiału o grubości minimum 25mm ułożonego wzdłuż krawędzi balkonu lub tarasu od wewnętrznej strony parapetów. Należy zachować minimalną odległość 300 mm pomiędzy górną krawędzią wywinięcia izolacji a dołem izolacji balkonu lub tarasu. Izolację ścian należy również wpuścić w parapety do wysokości wywinięcia izolacji. W celu uzyskania bardziej szczegółowych informacji prosimy o kontakt z infolinią Insulation Techline (kontakt na tylnej stronie broszury). Odpowiedzialne zarządzanie środowiskiem jest produkowany zgodnie z systemem zarządzania zgodnym z ISO Zrównoważony rozwóji odpowiedzialność Insulation angażuje się w sposób długofalowy w zrównoważony rozwój i odpowiedzialność: jako producent i dostawca produktów izolacyjnych; jako pracodawca. Specyfikacja W specyfikacjach elementy należy opisywać jako: - Izolacja dachowa powinna składać się z warstwy o grubości mm: składający się z ze sztywnego próżniowego panelu izolacyjnego o trzonie z mikroporami, który jest zamknięty i doszczelniony w cienkościennej gazoszczelnej obudowie. Produkt musi być produkowany zgodnie z systemem zarządzania spełniającym normy ISO 9001, ISO i zainstalowanym zgodnie instrukcjami wydanymi przez Insulation. 5

6 Wykonanie Obciążenie wiatrem Obciążenie wiatrem należy określić zgodnie z lokalnymi przepisami budowlanymi i/lub EN z uwzględnieniem: długość/szerokość/wysokość budynku; położenie budynku; prędkość wiatru; aspekt (np. na zboczu); oraz charakterystyka topograficzna okolicy. Spadki Spadki na balkonie lub tarasie, budowane przy użyciu zazwyczaj otrzymywane są poprzez pochylenie struktury wsporczej w kierunku odpływu wody. Spadek powinien być gładki i wystarczająco stromy aby zapobiec formowaniu się zastoisk wody. W celu zapewnienia odpowiedniego odpływu należy stosować się do postanowień miejscowych przepisów budowlanych. Spadek wybudowany z wykorzystaniem systemu przy jednoczesnym stosowaniu warstwy wierzchniej. Dachy spadkowe System można również stosować na dachach spadkowych. Nasza firma oferuje gotowe rozwiązania projektowe w tym zakresie. Zapewnia to dobór rozwiązania najbardziej efektywnego kosztowo dla balkonu lub tarasu, jak również zapewnia odpowiedni odpływ wody z balkonu lub tarasu i odpowiednie wymagania pod kątem izolacji. W celu uzyskania dodatkowych informacji prosimy o kontakt z infolinią Insulation Techline (kontakt na tylnej stronie broszury), na tak wczesnym etapie procesu projektowego dachu jak to możliwe. Obciążenie dachu/poruszanie się Warstwa izolacyjna stosowana w systemie zależy od konkretnych założeń ruchu pieszego danej konstrukcji. W celu uzyskania dalszych informacji na temat dopuszczalności konkretnych założeń ruchu pieszego na różnych materiałach izolacyjnych, prosimy o kontakt z infolinią Insulation Techline (kontakt na tylnej stronie broszury). Tarasy na zielonych dachach znajduje również zastosowanie w większości systemów izolacji termicznej w formie zielonego dachu. Systemy zielonego dachu to rozwiązanie specjalistyczne. Podczas projektowania izolowanego zielonego dachu należy zwrócić uwagę na następujące aspekty. Systemy zielonego dachu muszą posiadać masę suchą min. 80 kg/m 2 aby odpowiednio obciążyć płyty izolacyjne umieszczone pod nimi. Jednakże całkowita wymagana sucha masa zależeć będzie od siły podrywającej wiatru, która z kolei będzie zależała od położenia budynku, lokalnej topografii oraz wysokości i szerokości dachu. Konieczność zastosowania dodatkowej suchej masy należy określić zgodnie z miejscowymi przepisami budowlanymi i / lub EN W przypadku instalowania luźno położonego izolowanego zielonego dachu wszelkie elementy izolacyjne należy natychmiast przykryć za pomocą elementów systemu zielonego dachu, które muszą spełniać wymagania wyszczególnione powyżej. W przypadku jeśli wymagania powyższe nie mogą być spełnione, izolację należy zamocować (patrz: Montaż). W celu uzyskania dodatkowych informacji prosimy o kontakt z infolinią Insulation Techline (kontakt na tylnej stronie broszury). 6

7 Hydroizolacja dachu W przypadku użycia systemu razem z warstwa wierzchnią, nadaje się on również do stosowania z systemami hydroizolacji dachu nakładanymi na zimno. Przy użyciu systemu z systemem hydroizolacji dachu nakładanym na zimno, dla izolacji wodnej należy zastosować membranę nośną nad materiałem. Należy zasięgnąć porady producenta systemu hydroizolacji odnośnie specyfikacji membrany nośnej oraz kompatybilności systemu hydroizolacji z systemem. W celu uzyskania dodatkowych informacji prosimy o kontakt z infolinią Insulation Techline (kontakt na tylnej stronie broszury). System, przy użyciu razem z warstwą wierzchnią, można stosować z większością jednowarstwowych membran hydroizolacyjnych o podstawie z włókniny. Membrana hydroizolacyjna może przylegać całkowicie lub być luźno ułożona po dociśnięciu. Należy zasięgnąć opinii odpowiedniego producenta membran. Paroizolacja System należy instalować na oddzielnej warstwie nieprzepuszczalnej dla pary wodnej. Rodzaje warstw izolujących parę wodną należy uzgodnić za pomocą infolinii Insulation Techline (kontakt na tylnej stronie broszury). Jeżeli odrębna warstwa nie przepuszczająca pary wodnej musi być przyklejona, należy zwrócić uwagę na odpowiednie zamocowanie jej do podłoża, tak aby zapewnić odpowiednią powierzchnię na której położone zostaną panele izolacyjne, jak również na odpowiednią odporność na siłę ssącą wiatru (patrz Obciążenie wiatrem ). Analiza ryzyka kondensacji W usłudze projektowej zawarta jest kalkulacja ryzyka kondensacji zgodnie z normą PN-EN ISO Powinno z niej wynikać, że jakikolwiek przewidywany punkt rosy znajdować się będzie powyżej warstwy paroizolacji,a ryzyko kondensacji zawiera się w określonych limitach. 7

8 Montaż Montaż na stropach betonowych Stropy betonowe muszą być czyste, suche, bez wystających elementów (w tym mocowań itp.), stopni lub otworów, muszą być profilowane dla umożliwienia odpływu wody deszczowej. W celu zapewnienia odpowiedniego połączenia pomiędzy betonowym stropem a warstwą nieprzepuszczalną dla pary wodnej, strop betonowy musi być w odpowiedni sposób zagruntowany zgodnie z zaleceniami producenta gruntu, przed nałożeniem lepiszcza łączącego warstwę nieprzepuszczalną dla pary wodnej ze stropem. Jeśli poszczególne warstwy materiału nieprzepuszczalnego dla pary wodnej zachodzą na siebie, należy zachować zakładkę o szerokości min. 150mm, którą należy odpowiednio uszczelnić zgodnie z zaleceniami producenta. Na krawędzi dachu należy podnieść warstwę nieprzepuszczalną dla pary wodnej na wysokość odpowiednią dla przewidzianej membrany wodoodpornej. Pod elementami systemu można zastosować dodatkową warstwę ochronną. W celu uzyskania dodatkowych informacji prosimy o kontakt z infolinią Insulation Techline (kontakt na tylnej stronie broszury). Elementy systemu należy w miarę możliwości układać naprzemiennie, z połączeniami lekko zachodzącymi na siebie. Na wspornikach nie może być żadnych szpar. Jeśli elementy systemu nie pokrywają się dokładnie z wymiarami balkonu lub tarasu należy zastosować panele. Każdy z paneli musi być tej samej grubości jak panele. Zarówno elementy oraz należy przymocować przy pomocy odpowiedniego systemu mocującego. Na krawędziach balkonu lub tarasu lub w miejscach mocowania belek krawędziowych, wywinięć lub wszelkich innych elementów (np. odpływów), miejsca te należy obłożyć elementami w paskach o szerokości min. 200mm, biorąc pod uwagę tolerancje budowlane oraz zostawiając miejsce na mechaniczny montaż membrany, jeśli będzie potrzebna. Należy stosować się do wskazań producenta materiału hydroizolacyjnego w zakresie ochrony przed kurczeniem się materiału. Warstwę wierzchnią należy położyć tak szybko jak to możliwe w celu uniemożliwienia chodzenia po elementach systemu. Warstwę wierzchnią należy związać z wierzchnią powierzchnią warstwy izolacyjnej oraz systemu przy pomocy odpowiedniego systemu mocującego przed zamocowaniem warstwy hydroizolacyjnej. W zależności od założeń projektu należy zastosować wywinięcie o grubości min. 25mm wokół krawędzi balkonu lub tarasu na wewnętrznej krawędzi parapetów. W przypadku zastosowania wywinięć należy zachować minimalną odległość 300 mm pomiędzy górną ich krawędzią a dołem poziomej izolacji balkonu lub tarasu. Membranę wodoodporną należy zamontować zgodnie z zaleceniami jej producenta na całej powierzchni izolowanej włączając w to wywinięcia, tak szybko jak to możliwe po montażu płyt izolacyjnych. 8

9 Montaż na stropach ze sklejki Stropy ze sklejki muszą być czyste, suche, bez wystających elementów (w tym mocowań itp.), stopni lub otworów, muszą być profilowane dla umożliwienia odpływu wody deszczowej. W celu zapewnienia odpowiedniego połączenia pomiędzy stropem sklejkowym a warstwą nieprzepuszczalną dla pary wodnej, strop sklejkowy musi być w odpowiedni sposób zagruntowany zgodnie z zaleceniami producenta gruntu, przed nałożeniem lepiszcza łączącego warstwę nieprzepuszczalną dla pary wodnej ze stropem. Jeśli poszczególne warstwy materiału nieprzepuszczalnego dla pary wodnej zachodzą na siebie, należy zachować zakładkę o szerokości min. 150mm, którą należy odpowiednio uszczelnić zgodnie z zaleceniami producenta. Na krawędzi dachu należy podnieść warstwę nieprzepuszczalną dla pary wodnej na wysokość przewidzianą dla określonej membrany wodoodpornej. Pod elementami systemu można zastosować dodatkową warstwę ochronną. W celu uzyskania dodatkowych informacji prosimy o kontakt z infolinią Insulation Techline (kontakt na tylnej stronie broszury). Elementy systemu należy w miarę możliwości układać naprzemiennie, z połączeniami lekko zachodzącymi na siebie. Na wspornikach nie może być żadnych szpar. Jeśli elementy systemu pokrywają się dokładnie z wymiarami balkonu lub tarasu należy zastosować panele. Każdy z paneli musi być tej samej grubości jak panele. Zarówno elementy oraz należy przymocować przy pomocy odpowiedniego systemu mocującego. Na krawędziach balkonu lub tarasu lub w miejscach mocowania belek krawędziowych, wywinięć lub wszelkich innych elementów (np. odpływów), miejsca te należy obłożyć elementami flex w paskach o szerokości min. 200mm, biorąc pod uwagę tolerancje budowlane oraz zostawiając miejsce na mechaniczny montaż membrany, jeśli będzie potrzebna. Należy stosować się do wskazań producenta materiału hydroizolacyjnego w zakresie ochrony przed kurczeniem się materiału. Warstwę wierzchnią należy położyć tak szybko jak to możliwe w celu uniemożliwienia chodzenia po elementach systemu. Warstwę wierzchnią należy związać z wierzchnią powierzchnią warstwy izolacyjnej oraz systemu przy pomocy odpowiedniego systemu mocującego przed zamocowaniem warstwy hydroizolacyjnej. W zależności od założeń projektu należy zastosować wywinięcie o grubości min. 25mm wokół krawędzi balkonu lub tarasu na wewnętrznej krawędzi parapetów. W przypadku zastosowania wywinięć należy zachować minimalną odległość 300 mm pomiędzy górną ich krawędzią a dołem poziomej izolacji balkonu lub tarasu. Membranę wodoodporną należy zamontować zgodnie z zaleceniami jej producenta na całej powierzchni izolowanej włączając w to wywinięcia, tak szybko jak to możliwe po montażu płyt izolacyjnych. Montaż na istniejących dachach poziomych System może być używany na istniejących płaskich dachach poziomych. W celu uzyskania dodatkowych informacji prosimy o kontakt z infolinią Insulation Techline (kontakt na tylnej stronie broszury). 9

10 Montaż Chodzenie/transport kołowy Nie należy chodzić po elementach systemu Podczas montażu do poruszania się należy stosować tymczasowo gładkie deski. Po elementach systemu oraz po warstwie wierzchniej izolacji ochronnej można chodzić. Ogólne Elementy systemu nie mogą być używane z systemami mocującymi opartymi na rozpuszczalnikach. Nie należy narażać elementów systemu na kontakt z płomieniami lub gorącymi przedmiotami. Cięcie Nie należy dziurawić lub przecinać elementów systemu. Podłoże musi być czyste, suche, równe i wolne od ostrych obiektów lub krawędzi. Cięcie paneli należy wykonywać przy użyciu piły o drobnych zębach, lub poprzez nacięcie ostrym nożem, przełamując panel na prostej krawędzi a następnie przecinając po przeciwnej stronie. Elementy należy ciąć dokładnie w celu zachowania właściwości izolacyjnych i styku na złączach. Dostępność Prosimy o kontakt z Insulation w celu potwierdzenia dostępności systemu. Pakowanie i przechowywanie Pakowanie elementów nie jest wystarczające do przechowywania ich na dworze. Elementy systemu należy przechowywać wewnątrz budynku wyniesione ponad podłogę. BHP Produkty Insulation są chemicznie obojętne i bezpieczne w użytkowaniu. Zestawienie informacji bezpieczeństwa dla tego produktu dostępne jest na stronie internetowej firmy Insulation Powierzchnia odblaskowa produktu została zaprojektowana w celu poprawy jego właściwości cieplnych. Jako taki produkt będzie odbijał tak promienie słoneczne jak i cieplne, w tym promieniowanie ultrafioletowe. Dlatego jeśli montaż paneli będzie odbywał się przy słonecznej pogodzie zalecane jest noszenie okularów przeciwsłonecznych z filtremuv / gogli. Jeśli skóra będzie narażona na działanie promieniowania przez dłuższy okres czasu, należy chronić ją poprzez zastosowanie kremu z filtrem UV. Powierzchnia odbijająca zastosowana w tym produkcie może być śliska po zamoczeniu.w związku z tym zaleca się schowanie zbędnych elementów aby zminimalizować ryzyko poślizgu. 10

11 Montaż Budowa Elementy składają się ze sztywnego próżniowego panelu izolacyjnego o rdzeniu z mikroporami, który jest zamknięty i uszczelniony w cienkiej gazoszczelnej obudowie. Elementy składają się z wytrzymałej i sztywnej izolacji z obu stron powleczonych włóknem szklanym. Standardy i dopuszczenia K produkowany jest zgodnie z najwyższymi standardami w systemiezarządzania zgodnym z ISO 9001 (System Zarządzania Jakością. Wymagania), ISO (System Zarządzania Środowiskowego. Wymagania) oraz OHSAS (Systemy Zarządzania BHP. Wymagania). Wymiary standardowe Panele dostępne są w następujących standardowych rozmiarach: Wymiar standardowy Dostępność Długość (mm) Szerokość (mm) Grubość izolacji (mm) Wytrzymałość na ściskanie Wytrzymałość na ściskanie elementów zasadniczo przekracza 150kPa przy kompresji 10% w testach wg. EN ISO 826 (Produkty izolacji termicznej do zastosowań budowlanych. Określenie ściśliwości). Odporność na działanie rozpuszczalników, grzybów i gryzoni nie może być mocowany przy pomocy systemów mocujących opartych na rozpuszczalnikach. Nie należy używać paneli uszkodzonych lub mających kontakt z rozpuszczalnikami lub kwasami. Wytrzymałość ogniowa System, posiada klasę ogniową E zgodnie z normą EN Dalsze informacje związane z wytrzymałością ogniową produktów Insulation można otrzymać na infolinii Insulation Techline (kontakt na tylnej stronie broszury). Właściwości cieplne Współczynniki λ i R M przedstawione poniżej są podawane zgodnie z normą EN12667 (Właściwości cieplne materiałów i wyrobów budowlanych -- Określanie oporu cieplnego metodami osłoniętej płyty grzejnej i czujnika strumienia cieplnego -- Wyroby o dużym i średnim oporze cieplnym),z założeniem efektów starzenia i krawędzi folii zabezpieczającej, w celu osiągnięcia wartości projektowej. Przewodnictwo cieplne Elementy osiągają wartość przewodności cieplnej (współczynnik λ) na poziomie W/m. K (wartość projektowa biorąca pod uwagę efekt krawędzi). Odporność termiczna Odporność termiczna (wartość R) elementów systemu zależy od grubości, można go obliczyć poprzez podzielenie grubości panelu (wyrażonej w metrach) przez przewodność cieplną. Grubość izolacji (mm) Wartość R M (m 2 K/W) Rdzeń izolacji oraz okładziny wykorzystane przy produkcji systemu są odporne na pleśń i rozwój mikrobów, nie stanowią również pokarmu dla gryzoni. 11
