INSTRUKCJA OBSŁUGI ❶ Podstawy

Transkrypt

1 INSTRUKCJA OBSŁUGI ❶ Podstawy

2 SPIS TREŚCI I. Zaktualizowany interfejs programu ScadaPro 3 1. Zakładki Podstawy 4 I. Szkic 4 II. Edycja 6 III. Warstwy-Poziomy 21 IV. Modyfikacje 26 V. DWG-DXF 32 VI. Schowek 34 2

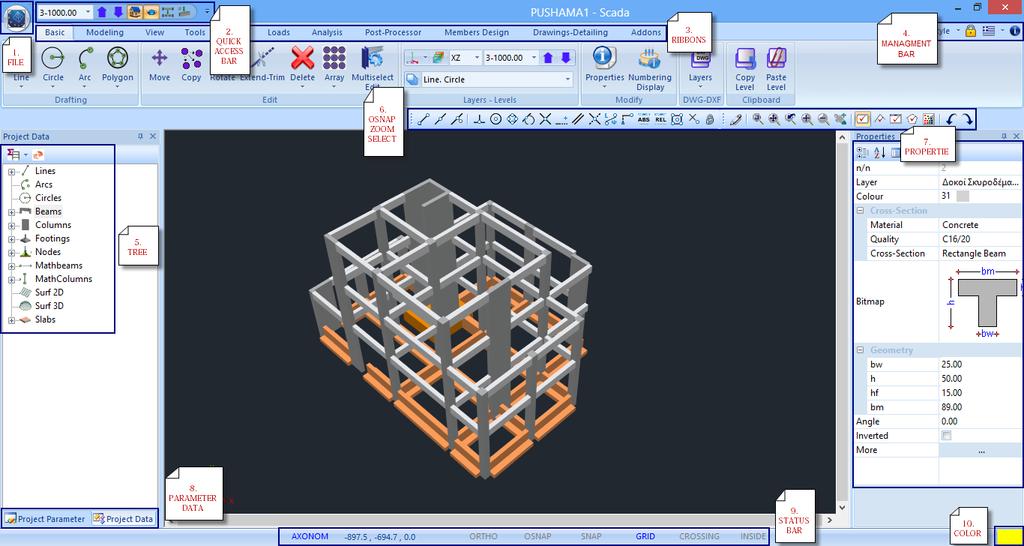

3 I. Zaktualizowany interfejs programu SCADA Pro 3

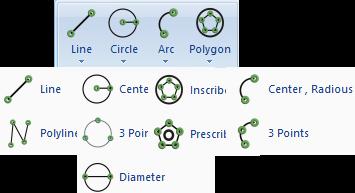

4 1. Zakładki W nowym zaktualizowanym interfejsie SCADA Pro 15, wszystkie polecenia zostały pogrupowane w 11 zakładek. 1.1 Podstawy Pierwsza zakładka zatytułowana Podstawy obejmuje sześć grup poleceń: I. Rysuj II. Edycja III. Warstwy-Poziomy IV. Modyfikacja V. DWG-DXF VI. Schowek I. Rysuj Grupa poleceń "Rysuj" zawiera wszystkie polecenia służące do rysowania: - Linia - Okrąg - Łuk - Wielobok Każde polecenie zawiera odpowiednie podkomendy, które określają geometrię i/lub jak je zaprojektować. Linia: polecenie do tworzenia linii. Wybierz polecenie oraz określ punkt początkowy oraz punkt końcowy.. Wybór Graficzny: kliknij lewym przyciskiem myszy, aby zdefiniować pierwszy a następnie drugi punkt, lub. Wybór za pomocą współrzędnych bezwzględnych lub względnych: 4

5 Lewym przyciskiem myszy zdefiniuj początek modelowanego obszaru i wybierz polecenie ABS wpisz współrzędne bezwzględne.. W oknie dialogowym Aby wprowadzić współrzędne względne wybierz komendę REL zaznacz pole, wprowadź współrzędne względne i przeciągnij kursor w pobliże wybranego punktu startowego. Miejsce wyznaczające współrzędne względne uwzględniające wybrany punkt startowy zostanie oznaczone za pomocą małego kwadratu. Polilinia : polecenie do tworzenia polilini. Wybierz polecenie a następnie postępuj zgodnie z pierwszą procedurą dla polecenia Linia. Okrąg: polecenie do tworzenia okręgów. W celu narysowania okręgu wybierz: Centrum, Promień:. Graficznie: Za pomocą lewego przycisku myszy zdefiniuj środek okręgu, a następnie w ten sam sposób, określ jego promień.. Z wykorzystaniem współrzędnych: Lewym przyciskiem myszy kliknij na wybrany punkt a następnie użyj komendy lub żeby zdefiniować końcowy punkt promienia okręgu. Trzy punkty:. Graficznie: Zdefiniuj 3 kolejne punkty na obwodzie okręgu.. Z wykorzystaniem współrzędnych: Zdefiniuj pierwszy punkt na obwodzie okręgu i wybierz komendę lub by uzyskać kolejne dwa punkty. Średnica:. Graficznie: Za pomocą lewego przycisku myszy zdefiniuj środek okręgu a następnie kliknij lewym przyciskiem myszy by wyznaczyć średnicę.. Z wykorzystaniem współrzędnych: Za pomocą lewego przycisku myszy wybierz punkt a następnie komendę lub żeby wyznaczyć punkt końcowy średnicy okręgu. Łuk: polecenie do tworzenia łuków. W celu wyznaczenia łuku możemy wykorzystać jedną z dwóch ścieżek, opisanych poniżej (schemat podobny do narzędzi projektowania Okrąg ) Patrz narzędzie Centrum, Promień komendy Okrąg. Patrz narzędzie Trzy Punkty komendy Okrąg. 5

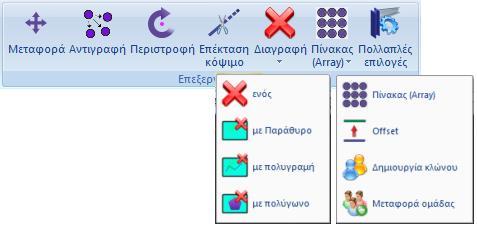

6 Wielobok: polecenie do tworzenia wpisanych lub opisanych wieloboków o określonej liczbie boków lub określonym promieniu. Wielobok wpisany: W okno dialogowe wpisz liczbę boków wpisanego wieloboku. Określ graficznie lub numerycznie promień opisanego okręgu. UWAGA!! Liczba boków nie może być mniejsza niż 3. Wielobok opisany: Projektowanie zbliżone do wieloboku wpisanego. Grupa komend edycja" zawiera komendy: II. Edycja - Przesuń - Kopiuj - Obróć - Wydłuż-Skróć - Usuń - Szyk/Odsunięcie/Klonowanie/Przesunięcie z załącznikiem - Edytuj wiele Przesuń: Komenda pozwala na przesunięcie jednego lub więcej obiektów z jednej lokalizacji do drugiej bez zmiany ich orientacji w przestrzeni czy rozmiaru. Najpierw wybierz komendę i obiekt/y, do przesunięcia na pomocą paska narzędzi wyboru ( Narzędzia wyboru ). Kliknij prawym przyciskiem myszy by zakończyć wybór. Za pomocą lewego przycisku myszy wybierz punkty początkowy i końcowy. Kopiuj: Komenda zwykle wykorzystywana w tym samym celu, co komenda Przesuń. Może być jednak wykorzystana do tworzenia kopii wybranych obiektów w konkretnym miejscu bez zmiany oryginalnego obiektu. Użyj komendy Kopiuj by powielić obiekty fizyczne bez wykorzystania matematycznego modelu. Aby powielić obiekty z wykorzystaniem modelu matematycznego wykorzystaj komendę Klonuj obiekt. Wybierz komendę i obiekt do powielenia przy użyciu paska narzędzi wyboru ( Narzędzia wyboru ). Zakończ wybór za pomocą prawego przycisku myszy. Następnie wybierz punkt startowy i docelowe położenie za pomocą lewego przycisku myszy. 6

7 Obróć: Komenda wykorzystywana w celu zmiany orientacji obiektu na rysunku. Z reguły należy określić środek rotacji. Po wybraniu komendy pojawia się następujące okno dialogowe: Z rozwijanej listy wybierz:. Kąt: Wprowadź wartość kąta rotacji w stopniach (+: przeciwnie do kierunku obrotu wskazówek zegara) i wybierz jeden lub więcej elementów. Za pomocą prawego przycisku myszy zakończ proces wyboru. Lewym przyciskiem myszy wybierz punkt, który będzie środkiem obrotu.. Z wyrównaniem: Wybierz obiekt, który ma zostać obrócony, a następnie linię względem której ma on zostać wyrównany. Na koniec określ środek obrotu.. 2 Punkty: Wybierz jeden lub więcej obiektów i prawym przyciskiem myszy zakończ proces wyboru. Następnie wybierz dwa punkty określające kierunek obrotu i trzeci punkt określający środek obrotu. Zakończ proces wyboru za pomocą prawego przycisku myszy. Wydłuż - skróć: Aby wydłużyć lub skrócić obiekt do punktu przecięcia lub usunąć fragment obiektu pomiędzy dwoma punktami przecięcia. Najpierw wybierz komendę a następnie linie przecięcia. Kolejno wybierz obiekt, który chcesz wydłużyć lub usunąć. Zakończ proces wyboru za pomocą prawego przycisku myszy. Usuń: Za pomocą tej komendy można usunąć fizyczny i/lub matematyczny element modelu. Wybierz komendę a następnie obiekt, który ma zostać usunięty. Wybierz Pojedynczy ( Single ) by usunąć pojedyncze elementy lub Zaznacz oknem ( Select Window ), Zaznacz polilinią ( Select Polyline ) lub Zaznacz wielobokiem ( Select Polygon ). Pamiętaj, że wykorzystanie komendy Edycja Daje możliwość usunięcia WYŁĄCZNIE matematycznego modelu obiektów całego modelu, lub jego poziomów, lub warstw. 7

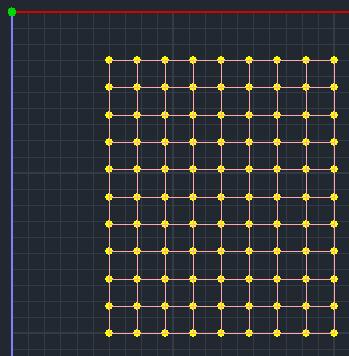

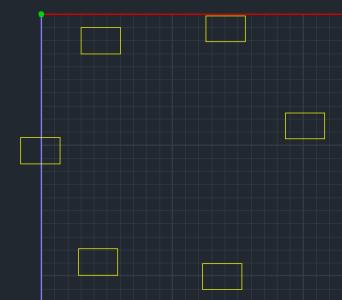

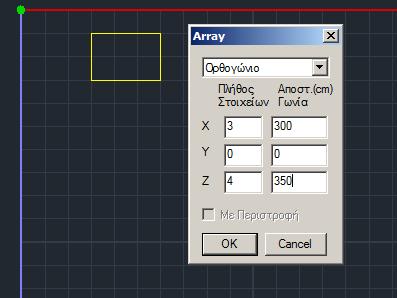

8 Szyk: Wprowadza kilka kopii wybranego obiektu na planie kwadratu bądź okręgu. Po wybraniu komendy pojawia się następujące okno dialogowe: Z listy rozwijanej wybierz typ szyku. Następnie, w ramach typu określ liczbę w każdym kierunku, odległości między nimi i kąt. Wybierz obiekt i zatwierdź prawym przyciskiem myszy. Przykład 1 Szyk prostokątny Wybierz Szyk Prostokątny, typ i ilość kopii na osiach X i z a także odpowiednie odległości obiektów. Następnie, za pomocą lewego przycisku myszy wybierz obiekt, który ma zostać powielony. Wyjdź z procesu wybierania za pomocą prawego przycisku myszy. W rezultacie otrzymujemy widok jak na rycinie po lewej stronie. Szyk liniowy jest podtypem szyku prostokątnego, który tworzy kopie tylko na osi X. Przykład 2 Szyk biegunowy Komenda wykorzystywana w celu ustawienia obiektów w okręgu z lub bez rotacji. W tym celu należy wybrać Biegun ( Polar ) w oknie dialogowym i określić ilość kopii (wliczając oryginalny obiekt) i kąt zakrzywienia łuku szyku biegunowego. 8

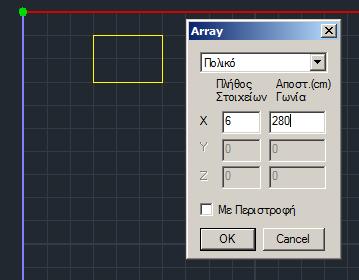

9 Aktywuj Obróć obiekt ( Rotate Object ), aby obrócić szyk podczas powielania. Następnie: Lewym przyciskiem myszy wybierz obiekt do powielenia. Potwierdź wybór prawym przyciskiem myszy. Za pomocą lewego przycisku myszy kliknij w celu określenia punktu środkowego szyku. Odsunięcie: Tworzy jednostkę równoległą do innej jednostki w określonej odległości. Polecenie można wykorzystać do tworzenia odstępu. Wybierz komendę i w oknie dialogowym wprowadź wartość odległości od oryginalnego obiektu w centymetrach. Za pomocą lewego przycisku myszy wybierz obiekt, który chcesz odsunąć i kliknij ponownie, aby wprowadzić kierunek odsunięcia. Powtórz by powielić w tym samym kierunku, lub zatwierdź za pomocą prawego przycisku myszy. Klonowanie: komenda wykorzystywana w celu utworzenia identycznych kopii obiektu, wraz z jego właściwościami fizycznymi i matematycznymi. Wybierz komendę a następnie obiekt, który ma zostać sklonowany używając paska narzędzi wyboru. ( Narzędzia wyboru ). Prawym przyciskiem myszy zakończ proces wyboru. Wybierz punkt początkowy i docelowy za pomocą lewego przycisku myszy. Ta komenda różni się od komendy Kopiuj, ponieważ może być wykorzystana do elementów modelu matematycznego, w celu utworzenia klonów, których własności zarówno geometryczne jak i parametry są jednakowe. 9

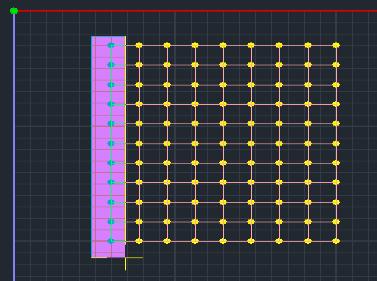

10 Przesunięcie z załącznikami: Komenda wykorzystywana do przesuwania równocześnie jednego lub więcej obiektów równolegle. Użyj komendy okno lub wielobok ( window lub polygon ) by wybrać obiekty. Obiekty zawarte w oknie zostaną przesunięte, podczas gdy obiekty przecinające okno zostaną rozciągnięte. Przesuwanie i rozciąganie obejmuje także matematyczny model wybranych obiektów. Wybierz komendę i użyj względnych lub bezwzględnych współrzędnych by określić zakres przesunięcia. Przykład Przesuń wszystkie kolumny w pierwszym rzędzie o odległość 10m. Wybierz komendę i użyj okna dialogowego by wybrać kolumny prawej linii. Zauważ, że okno dialogowe obejmuje zarówno kolumny jak i przecina belki. Więc kolumny zostaną przesunięte a belki rozciągnięte bez przesuwania węzłów poza okno. Wybierz współrzędne względne i wprowadź względne odległości na osi X by otrzymać konfigurację widoczną po prawej stronie: Zauważ, że nowa pozycja słupów i wydłużenie belek, które nie straciły swojego połączenia ze słupami, przedstawiana jest jako obiekty matematyczne. 10

11 Edytuj wiele Edycja wiele: Komenda umożliwia przypisanie właściwości wybranego obiektu do innych, podobnych obiektów. Wybierz komendę i za pomocą lewego przycisku myszy wybierz obiekt, by otworzyć okno dialogowe zawierające indywidualne właściwości danego obiektu. Sprawdź właściwości, które chcesz przypisać i kliknij OK by zamknąć okno. Następnie wybierz (przy użyciu dowolnego narzędzia wyboru) podobne obiekty, by przypisać im wybrane właściwości pierwszego obiektu. Edycja wielu elementów: Komenda wykorzystywana do zarządzania i modyfikowania właściwości grupy obiektów. Wybierz polecenie i obiekty. Zatwierdź prawym przyciskiem myszy. Pojawi się następujące okno dialogowe: Wybierz okno, która zawiera 10 różnych pól. Każde pole zawiera właściwości wybranego obiektu lub obiektów. Parametry można zmieniać, poprzez wprowadzanie nowych wartości w odpowiednie pola. Materiał, Można tu modyfikować: -Rodzaj materiału, dostępnego na liście rozwijanej, -Właściwości ortotropowy lub izotropowy (pamiętaj, że materiał ortotropowy posiada różne właściwości w różnych kierunkach. Przy ortotropowym typie materiału parametry powinny spełniać warunki równania ), 11

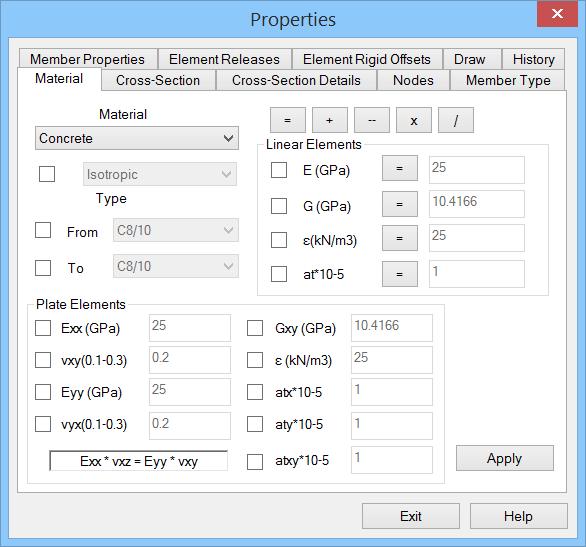

12 - Rodzaj materiału: można wybrać typ materiały przed (oryginalny materiał) i po (nowy materiał) początkowego., lub tylko po bez względu na rodzaj materiału - Fizyczne właściwości elementów liniowych (belka/kratownica) lub kraty: w celu zmiany wartości należy użyć właściwości względnej, wybrać rodzaj działania, i wpisać nową wartość Na przykład, jeśli chcemy zwiększyć współczynnik sprężystości dwukrotnie, należy wybrać 2. i wpisać Wybierz aby zapisać zmiany. Przekrój Można tu zmienić następujące parametry: Typ obiektu, rodzaj elementów liniowych, warstwa, na przekroju poprzez użycie następujących filtrów:. Przykład Zmień wymiary na przekroju belki z 25/60 na 35/70 na danym poziomie. Model matematyczny nie jest niezbędny do wprowadzenia zmian. 12

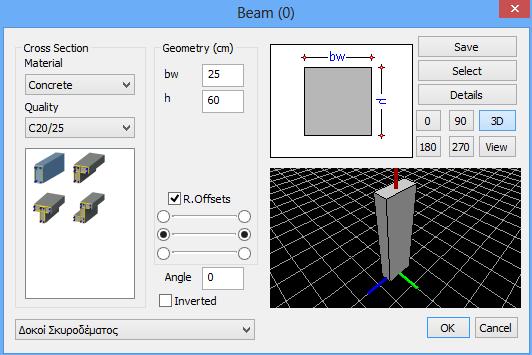

13 Wybierz polecenie Edycja wielu elementów, włącz polecenie wybór oknem i zaznacz wszystkie elementy danej kondygnacji. Prawym przyciskiem myszy otwórz okno dialogowe. Wybór zawiera wszystkie belki kondygnacji; nie tylko belki o wymiarach 25/60, ale też słupy i wszystkie inne elementy. Aby wybrać tylko belki 25/60 należy zastosować filtr: Wybierz Belka ( Beam ) i B-3d, (jeśli jeszcze nie utworzyłeś matematycznego modelu, typ elementów liniowych nie jest konieczny). Wybierz warstwę, Belki betonowe i zaznacz pole przed ( From ) i wybierz polecenie Przekrój. W oknie dialogowym przekroju belki wpisz początkowe wymiary 25/60 i kliknij OK. Zaznacz pole Po ( To ) i wybierz polecenie Przekrój a następnie wpisz żądane wymiary (35/70). Kliknij klawisz Wprowadź zmiany ( Apply ) I Wyjdź ( Exit ) W celu zapisania zmian. W przypadku, gdy chcemy zmienić wymiary wszystkich belek w kondygnacji niezależnie od siebie, należy postępować zgodnie z tym samym schematem, ale bez zaznaczenia pola Przed ( From ). Można również zmienić tylko typ elementów liniowych (w przypadku, gdy dostępny jest model matematyczny). W tym celu należy zaznaczyć pole Po ( To ) wybrać nowy rodzaj z listy. i Szczegóły przekroju Polecenie używane w celu zmian właściwości geometrycznych - Wybranych belek - Wybranych belek OEF - Wybranych fundamentów 13

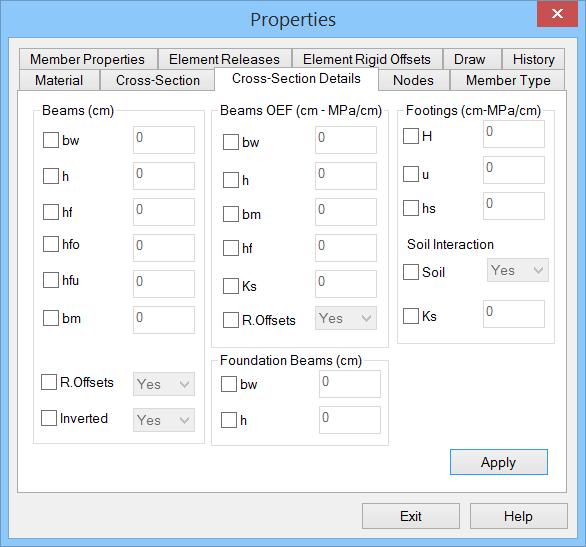

14 - Wybranych ław fundamentowych. Przykład Na przykład, żeby zmienić wartość b w wszystkich wybranych belek, zaznacz b w i wprowadź nową wartość, np. 30cm, w następujące pole. W przypadku dostępności modelu matematycznego można również włączać i wyłączać kompensację bezwzględną. 14

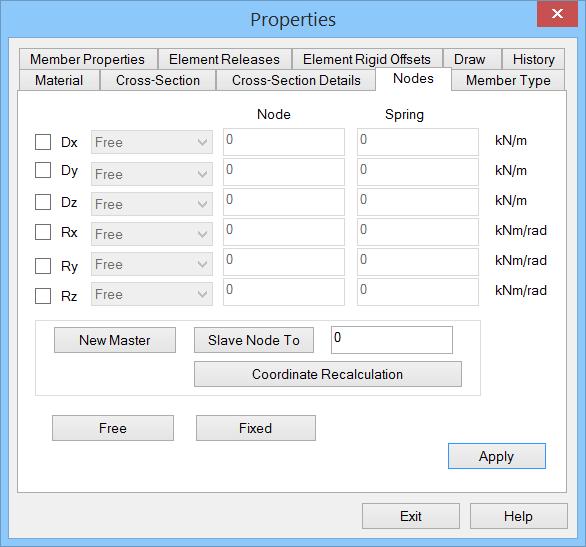

15 Węzły W tej zakładce można modyfikować stopnie swobody wybranych węzłów. Zaznacz przesunięcie względne lub obrót i wybierz rodzaje ograniczenia spośród dostępnych: Wolny, Stały, Zależny, Sprężysty Wolny : pozwala węzłom na przemieszczenia i obroty w określonym kierunku Stały : zapobiega ruchom i obrotom Zależny : oznacza, że ruchy i rotacje węzła zależą od innego węzła (węzeł nadrzędny), oznaczonego w polu Węzeł ( Node ), aktywowanego automatycznie po zaznaczeniu opcji Zależny. Przemieszczenia i rotacje mogą być również zależne od więcej niż jednego węzła. Jeśli chcemy, żeby węzeł był całkowicie zależny od jednego węzła należy zaznaczyć opcję Uzależnij węzeł od i wprowadzić numer węzła nadrzędnego Sprężysty : wybór pola Sprężysty umożliwia wprowadzenie stałej sprężystości. : To polecenie wprowadza zależność wybranego węzła od węzła nadrzędnego. : To polecenie jest wykorzystywane w celu automatycznego obliczenia nowego położenia węzła nadrzędnego. Zatwierdź zmiany za pomocą przycisku Wprowadź zmiany a następnie naciśnij przycisk Wyjście. 15

16 Rodzaj Elementu W tej zakładce można zdefiniować rodzaj elementu. Wybierz zakładkę Rodzaj elementu i zmień jego typ. Użyj rozwijanej listy Warstwa i zaznacz pole Przed aby wyfiltrować wybrane element albo zaznacz pole Po żeby bezpośrednio zmienić typ wszystkich elementów w wybranej warstwie. Dla fundamentów wybierz z listy wybieralnej opcję na sprężystym fundamencie (OEF) i wprowadź wartość w (MPa/cm), aby wprowadzić stałą sprężystości Ks. Właściwości elementu, W tej zakładce możesz zdefiniować fizyczne właściwości wszystkich wybranych elementów tego samego rodzaju lub tylko tych elementów, które mają określony przekrój poprzez użycie filtra. 16

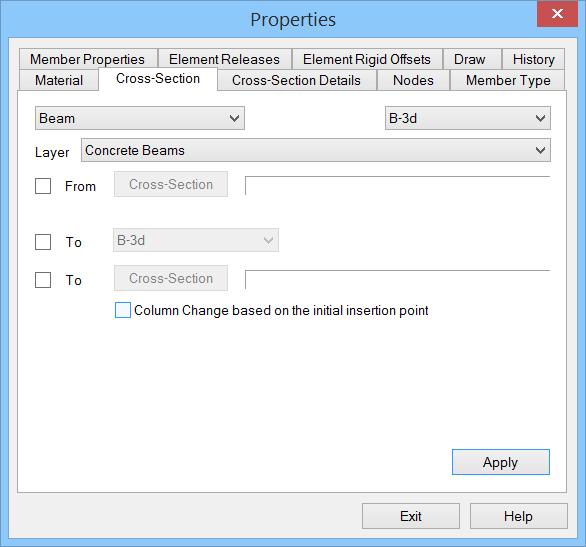

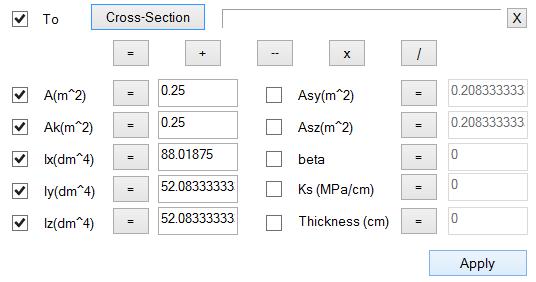

17 Wybierz nowy przekrój poprzez zaznaczenie pola Przed. Program uzupełni pola odpowiadającymi wartościami w sposób automatyczny. Można modyfikować lub określać wartości ręcznie, poprzez zaznaczenie odpowiednich pól, wybór działania (=) i wprowadzanie nowych wartości. Przykład Na przykład, jeśli chcemy zwiększyć rozmiar dwukrotnie, wybieramy działanie i wpisujemy 2. Aby zatwierdzić zmiany klikamy przycisk zatwierdź zmiany. 17

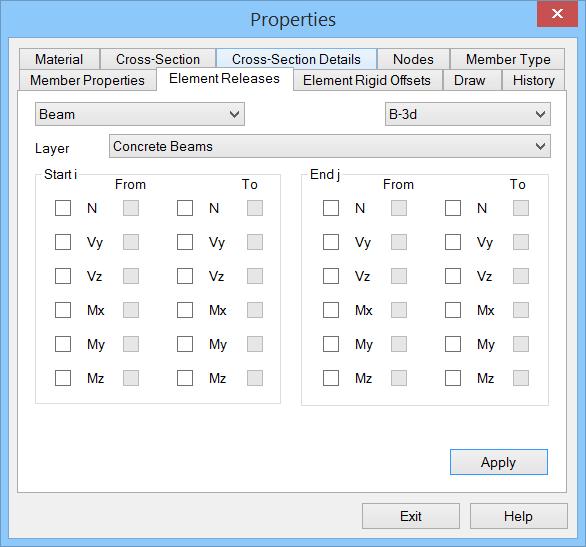

18 Zwolnienia Elementów W tej zakładce możesz zmieniać zwolnienia początku i końca wszystkich wybranych elementów tego samego rodzaju. Zaznacz pole wewnętrzna siła osiowa = Stały = Wolny w kolumnie Start jak również pola Przed i Po : 18

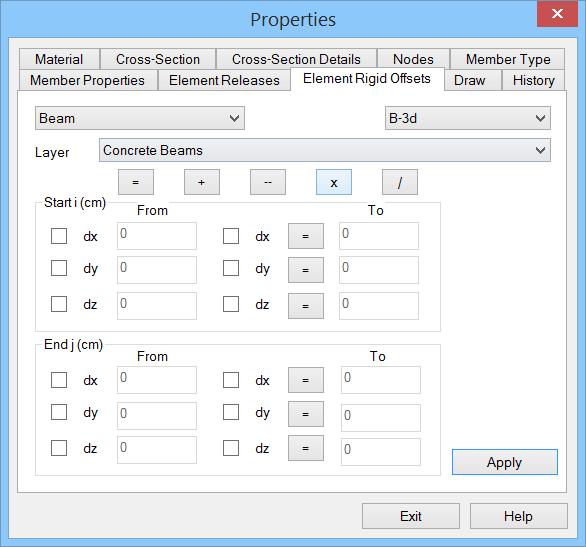

19 Przykład Stałe odsunięcie elementu W tej zakładce można zmienić stałe odsunięcie wszystkich wybranych elementów w modelu matematycznym. Pamiętaj, że to polecenie jest przydatne w celu wprowadzenia zmian w grupie elementów, nie pojedynczo. Jeśli chcemy zmienić właściwości pojedynczego elementu lepiej jest wybrać go i ręcznie zmienić jego parametry bezpośrednio w zakładce Właściwości elementu. Opcjonalnie można zaznaczyć kratkę, Przed jako filtr, jednak wiąże się to z koniecznością wprowadzenia ręcznie początkowych wartości dx, dy i/lub dz stałego odsunięcia, które zostaną zmienione. Aby zdefiniować nową wartość zaznacz odpowiednie pola, wybierz działanie i wprowadź wartość. Aby zresetować wszystkie początkowe wartości stałego odsunięcia wszystkich belek na osi X (dx) na tym samym piętrze. Wybierz polecenie Edycja wielu elementów, włącz opcję wybór oknem i wybierz wszystkie elementy na bieżącym piętrze. Prawym przyciskiem myszy otwórz okno dialogowe. Z listy rozwijanej wybierz belki. Zaznacz pole dx w polu Po w kolumnie Start a następnie wybierz działanie = i wpisz 0. 19

20 Zatwierdź zmiany przyciskiem Zatwierdź zmiany i naciśnij przycisk Wyjście. Rysuj W tej zakładce możesz zmienić warstwę i kolory wybranych elementów. Opcjonalnie można wybrać filtr Z warstwy i następnie wybrać początkową warstwę. Zaznacz pole Do warstwy, aby zmienić początkową warstwę wybranego lub filtrowanego elementu. Użyj tego samego schematu żeby zmienić kolor. Historia W tej zakładce pokazane są wszystkie wprowadzone zmiany. Naciśnij przycisk wyczyść ( Clear ), aby usunąć cała historię. 20

21 III. Warstwy-Poziomy Grupa komend Warstwy-Poziomy zawiera następujące polecenia: - Utwórz - Edytuj - Przesuń - Przejście Przesuń kursor na polecenie, bez klikania w nie, aby zobaczyć wskazówkę. Pojawi się małe okno zawierające informację o danym poleceniu. To polecenie jest wykorzystywane do tworzenia i edytowania poziomów konstrukcji. Za pomocą lewego przycisku myszy otwórz okno dialogowe i zmień poziomy XZ (widok z góry). Możesz zmieniać istniejące poziomy: wybierz Edycja a następnie wybierz poziom z listy (zmieni kolor na niebieski). Wprowadź nową nazwę lub inną wysokość i kliknij Redefiniuj ( Redefinition ). Możesz tworzyć nowe poziomy: wybierz opcję Nowy poziom i wpisz jego nazwę oraz wysokość. Określ przedział + i - żeby uniknąć sytuacji w której elementy o nierównej wysokości, nachylenia czy pionowe elementy siatki z danego poziomu będą przechodziły do innych poziomów (dystrybucja masy) i aby były one widoczne w bieżącym widoku poziomu. 21

22 Przykład Na przykład 2 piętro o wysokości 700cm ma nierówną wysokość do poziomu 600cm. Wpisz -, 150 (cm). Gdy włączysz widok 2 piętra będziesz widział nie tylko elementy należące do tego piętra, ale także wszystkie elementy zlokalizowane do 150 cm poniżej. W polu Dodaj wiele poziomów wpisz najpierw wysokość pomiędzy dwoma poziomami a następnie ilość poziomów, które chcesz dodać i naciśnij przycisk Dodaj. Jest to automatyczny sposób na dodanie wszystkich pięter danego budynku. W celu usunięcia poziomu wybierz opcję Usuń z rozwijanej listy a następnie wybierz poziom, który chcesz usunąć i zatwierdź przyciskiem Redefiniuj. To polecenie usuwa poziom oraz wszystkie należące do niego elementy. Wybierz Przesuń z listy rozwijanej, aby zmienić kolejność poziomów i przesunąć poziom na kolejną pozycję. Najpierw wybierz poziom, który chcesz przesunąć i wybierz opcję Przesuń i zatwierdź przyciskiem Redefiniuj. Poziom przesuwa się o jedna pozycję w dół. Jest to przydatne polecenie, kiedy chcemy dodać kolejny poziom pomiędzy dwoma już istniejącymi. Druga opcja Usuń na końcu listy rozwijanej jest bardzo podobna do poprzedniej z jednym wyjątkiem. To polecenie usuwa poziom, ale nie elementy należące do niego. Każdy poziom po Redefinicji jest zapisywany na liście. Lista ma 6 kolumn: Poza liczbą porządkową, nazwą i wysokością, kolumny pokazują też następujące parametry: R.L.C. (Sztywne połączenie), Stała wysokość i 3D z następującymi symbolami (Aktywne) (nieaktywne). W celu zmiany tych 3 parametrów można użyć poleceń znajdujących się po prawej stronie okna dialogowego. Najpierw należy wybrać poziom lub poziomy, które chcemy zmienić (CTRL i lewy przycisk myszy lub opcja wybierz wszystkie ) a następnie polecenie: - R.L.C. lub Brak R.L.C. - Stała Wysokość, aby ustalić stałą wysokość. Oznacza to, że wszystkie nowe elementy będą wprowadzone na tym poziomie bez względu na to, który poziom będzie w danym momencie wybrany. - Pokaż w 3D żeby wybrać widok poziomów w 3D. - Ukryj 3D żeby ukryć widok poziomów w 3D. : Na tym pasku zadań, zmień poziomy XZ używając strzałek. Lewym przyciskiem myszy kliknij na ikonę okno dialogowe: żeby zdefiniować poziomy XY. Pokaże się następujące 22

23 W polu Od wpisz wartość odpowiadającą pierwszemu poziomowi (0). W polu Krok wpisz względną odległość pomiędzy dwoma poziomami wzdłuż wysokości (np. 300cm). W polu Do wpisz wysokość (np. 2100cm). Wprowadź zakres - i + (100cm). Oznacza to, że wszystkie elementy położone 100cm poniżej i powyżej wybranego poziomu również będą widoczne na poziomie XY. Użyj strzałek żeby zmienić poziom. = (podobnie jak polecenie ΧY ) Utwórz poziom YZ tak jak poziomy XY. To polecenie jest używane do przesuwania płaszczyzn osi XY, XZ i YZ. Wybierz polecenie, aby wyświetlić następujące okno dialogowe: Wybierz poziom i wybierz pole względny oraz wpisz wartość odległości, o którą ma nastąpić przesunięcie. W przykładzie poziom XY jest przesunięty o 500 cm od początku osi. Zamiana z widoku 3D na 2D i z powrotem przywraca poziomy do początkowej pozycji. To polecenie jest wykorzystywane do edycji domyślnych warstw i tworzenia nowych. Za pomocą lewego przycisku myszy kliknij ikonę. Pojawi się następujące okno dialogowe: 23

24 - Bieżąca : To polecenie pozwala na zmianę bieżącej warstwy. Wybierz warstwę z listy i wybierz opcję Bieżąca - Nowy : To polecenie pozwala na utworzenie nowej warstwy. Uzupełnij pole opisu i kliknij Nowa. - Poziomy XZ- Piętra : To polecenie pozwala otworzyć okno dialogowe Poziomy w celu wprowadzenia końcowych zmian. ( ) Aktualizuj : Komenda służąca do zatwierdzania i zapisywania zmian na istniejącej warstwie. Z listy rozwijanej wybierz warstwę, wpisz nową nazwę i kliknij Aktualizuj. Zaznacz wszystko, Odznacz wszystko : Komendy wykorzystywane do wprowadzania zmian grupowych we wszystkich warstwach. Można również wybrać tylko niektóre z warstw za pomocą lewego przycisku myszy i klawisza CTRL. Widoczny, Niewidoczny : Te polecenia są wykorzystywane do pokazywania lub ukrywania elementów na bieżącej warstwie. Edytowalny, Nieedytowalny : Te polecenia są wykorzystywane do umożliwienia lub zablokowania możliwości wprowadzania zmian w danej warstwie. Usuń dane : Pole umożliwiające usunięcie matematycznego modelu w całym projekcie lub jego części. 24

25 projektu : Polecenie jest wykorzystywane do usunięcia matematycznego modelu dla całego + : W tym przypadku wybieramy jedną lub więcej warstw a następnie odznaczamy pole Tylko model i klikamy przycisk Dla poziomu XZ w celu usunięcia wszystkich elementów należących do wybranych warstw na bieżącym poziomie XZ. + : W tym przypadku wybierz jedną lub więcej warstw a następnie zaznacz pole Tylko model a następnie kliknij przycisk Dla poziomu XZ, aby usunąć model matematyczny elementów należących do wybranych warstw na bieżącym poziomie XZ. + : W tym przypadku wybierz jedną lub więcej warstw a następnie odznacz pole Tylko model i kliknij Po poziomie, aby usunąć wszystkie element należące do wybranych warstw. + : W tym przypadku wybierz jedną lub więcej warstw i zaznacz pole Tylko model a następnie kliknij przycisk Po poziomie, aby usunąć model matematyczny wszystkich elementów należących do wybranych warstw. Za pomocą lewego przycisku myszy kliknij na strzałkę w celu rozwinięcia listy warstw, aktywna warstwa jest zawsze zaznaczona w oknie. 25

26 IV. Modyfikacja Grupa komend Modyfikacja jest wykorzystywana, aby sprawdzić i zmienić właściwości fizycznego lub matematycznego modelu następujących elementów: - Przekrój - Element - Węzeł - Powierzchnia - Wyrównanie słupa Wybierz polecenie Właściwości i rodzaj elementu z listy (przekrój, element, węzeł, powierzchnia) a następnie kliknij na ten element. Po prawej stronie ekranu pojawi się okno Właściwości zawierające wszystkie właściwości wybranego elementu. Można również wyświetlić właściwości poprzez wybranie elementu i kliknięcie lewym przyciskiem myszy. Pamiętaj, aby zawsze wyjść z poprzedniego procesu wyboru za pomocą prawego przycisku myszy. 26

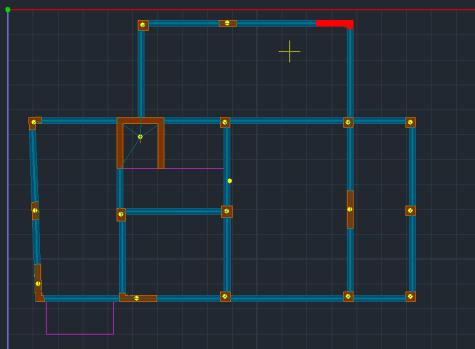

27 Wybierz element poprzez kliknięcie lewym przyciskiem myszy w widoku 2D lub 3D lub z listy drzewa Wybrany element podświetli się na czerwono w celu łatwiejszej identyfikacji. - Pionowa lista Właściwości wyświetla fizyczne i geometryczne cechy wybranego element względem jego rodzaju. - Wprowadzaj zmiany bezpośrednio w pionowym pasku lub kliknij więcej by otworzyć okno dialogowe z wszystkimi parametrami elementu. Na przykład, wybór słupa i kliknięcie więcej otwiera okno dialogowe z parametrami wybranego słupa: Element: Wybierz to polecenie a następnie kliknij lewym przyciskiem myszy, aby wybrać element, w widoku 2D lub 3D albo z listy Drzewa. Wybrany element jest podświetlony w celu jego łatwiejszej identyfikacji. - Pionowa lista właściwości wyświetla fizyczne i geometryczne cechy wybranego elementu liniowego w zależności od jego rodzaju. - Wprowadź zmiany bezpośrednio w pionowym pasku zadań lub kliknij więcej, aby otworzyć okno dialogowe z wszystkimi parametrami elementu liniowego. 27

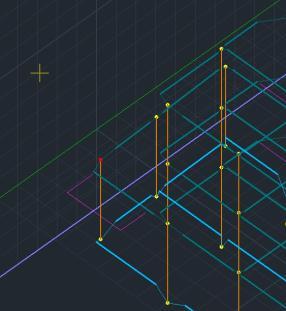

28 Węzeł: Wybierz polecenie a następnie kliknij lewym przyciskiem myszy, aby wybrać węzeł w widoku 2D lub 3D albo wybierz węzeł z listy drzewa. Wybrany węzeł jest podświetlony na czerwono w celu łatwej identyfikacji. - Pionowa lista właściwości wyświetla fizyczne i geometryczne cechy wybranego węzła. - Wprowadź zmiany bezpośrednio w pionowym pasku zadań lub kliknij Więcej w wyświetlenia okna dialogowego zawierającego wszystkie parametry węzła. 28

29 Powierzchnia: Wybierz polecenie a następnie kliknij lewym przyciskiem myszy aby wybrać element powierzchniowy w widoku 2D lub 3D lub z listy drzewa. Możesz wybrać pojedynczy, określony element powierzchniowy. Wybrany element podświetli się na czerwono w celu jego łatwiejszej identyfikacji. - Pionowa lista właściwości wyświetla fizyczne i geometryczne parametry wybranego elementu. Wprowadź zmiany bezpośrednio w pionowym pasku zadań lub kliknij Więcej w celu wyświetlenia okna dialogowego zawierającego wszystkie parametry elementu powierzchniowego: Wyrównanie słupa: Polecenie wykorzystywane jest do zmiany parametrów słupa na jednym lub wielu poziomach. Wybierz polecenie i kliknij w górny węzeł lub bok słupa, który ma pozostać niezmieniony. W oknie dialogowym pokażą się następujące opcje: Wprowadź zmiany i w poziomach ustaw ilość poziomów, na których ma zostać wykonana zmiana. 29

30 Numeracja: Polecenie umożliwia wyświetlenie informacji o modelu, takich jak: numery, stopnie swobody, moment bezwładności itp. Po wybraniu polecenia pojawi się następujące okno dialogowe: Wybierz elementy poprzez wykorzystanie filtrów. Użyj odpowiednich filtrów takich jak: materiał, rodzaj, typ elementu itp. lub jednej z grup z listy rozwijanej następnie kliknij przycisk dodaj do listy. Użyj polecenia Dodaj filtr i komendy usuń filtr aby odpowiednio dodać lub usunąć grupę elementów. Wybierz element z listy (lewy przycisk myszy i klawisz CTRL, wybrane element podświetlą się na niebiesko). W polu Wyświetl zaznacz pole numer w celu wyświetlenia numeracji wybranych elementów. Z listy wybierz informacje, które maja zostać wyświetlone. a 30

31 W kolejnym polu wybierz możesz zaznaczyć dodatkowe filtry dotyczące minimalnych i maksymalnych wartości lub górne i dolne granice. Polecenie może być na przykład używane w celu wyświetlenia maksimum i minimum lub wartości ograniczających obszar wyznaczonych w polach Od i Do itp. Aby usunąć wyświetlone informacje wybierz NIC z listy rozwijanej, odznacz pole Numer i naciśnij przycisk Usuń filtr. 31

32 V. DWG-DXF Grupa poleceń DWG-DXF dotyczy importowania zewnętrznych plików. Użytkownik może importować pliki DWG/DXF do programu Scada i wykorzystać je jako przewodnik przy tworzeniu elementów. Na każdym poziomie można również importować odpowiadający widok z góry. Import plików ma podwójne zastosowanie: 1. Zawarte w pliku elementy rysunków mogą służyć jako punkty. 2. Linie odzwierciedlające słupy i belki mogą być przekonwertowane na fizyczne przekroje modelu, z wykorzystaniem odpowiednich narzędzi lub automatycznie (patrz rozdział Modelowanie ). Grupa poleceń DWG-DXF zawiera narzędzia służące do edycji zewnętrznych plików: - Przenieś - Usuń - Warstwy - Blokuj warstwy - Obróć Przesuń: Polecenie umożliwia przeniesienia pliku w formacie DWG lub DXF już importowanego do programu Scada. Wybierz polecenie i za pomocą lewego przycisku myszy zdefiniuj lokalizację przeniesienia pliku. Usuń: Polecenie wykorzystywane jest w celu usunięcia pliku DWG/DXF, który został już zaimportowany do programu Scada. Wybierz polecenie Usuń a następnie wciśnij przycisk Tak w oknie dialogowym. Warstwy: Polecenie umożliwia zdefiniowanie warstw zaimportowanego pliku, które będą widoczne na ekranie monitora. Wybierz jedną lub więcej warstw a następnie wybierz opcję widoczny lub niewidoczny i zatwierdź wybór przyciskiem OK. 32
