1 CZUJNIKI POZYCJONUJĄCE 1

2 SKRÓCONA HISTORIA FIRMY 2013 mija 50 lat od zaprojektowania pierwszego enkodera absolutnego firmy na rynek światowy POSITAL dostarczył enkoderów absolutnych firma w tym czasie zatrudnia 120 osób i cały czas się rozwija powstaje nowy zakład produkcyjny firmy, zlokalizowany w Słubicach (Polska). To tutaj zostanie przeniesiona produkcja czujników POSITAL Dr Achim, Christian Leeser oraz Axel Wiemann przeprowadzają pełną restrukturyzację firmy, przekształcając ją w grupę trzech niezależnych przedsiębiorstw (grupa FRABA) powstaje pierwszy enkoder absolutny firmy Franz Baumgartner zakłada FRABA podstawowym produktem są przekaźniki. 2

3 OFERTA FIRMY Enkodery - IXARC Czujniki drogi - LINARIX Inklinometry - TILTIX Akcesoria do czujników 3

4 IXARC OPTYCZNE ENKODERY ABSOLUTNE rozdzielczość (nawet do 16bit) wersje jedno- i wieloobrotowe (do obr., tj. 14bit, modele wieloobrotowe nie wymagają baterii) różne interfejsy komunikacyjne (w tym m.in.: Profibus DP, CANopen, CANlift, DeviceNet, Interbus, Profinet IO, EtherNet/IP, Powerlink, EtherCAT, Modbus/TCP, SSI lub wyjście równoległe) różne typy przyłączy elektrycznych (złącze, przewód lub Connection Cap) enkodery z wałkiem lub otworem (kołnierz synchro, zaciskowy, kwadratowy lub drążony) wysoki stopień ochrony (do IP67, dostępne również enkodery w wykonaniu Heavy-Duty) dostępne rozwiązania do stref zagrożonych wybuchem (zgodne ATEX) lub zgodne z SIL 4

5 IXARC OPTYCZNE ENKODERY ABSOLUTNE Budowa enkoderów optycznych (1) Obudowa Optyka, mechanika oraz elektronika Kołnierz enkodera (np. synchro) Wałek enkodera (np. średnica fi 10mm) Przyłącze elektryczne (np. Connection Cap) 5

6 IXARC OPTYCZNE ENKODERY ABSOLUTNE Budowa enkoderów optycznych (2) b c a e a d Pomiar pozycji kątowej w obrębie jednego obrotu (dotyczy enkoderów jedno- oraz wieloobrotowych) Pomiar liczby obrotów, bez zasilania bateryjnego (dotyczy tylko enkoderów wieloobrotowych) 6

7 IXARC OPTYCZNE ENKODERY ABSOLUTNE Puszka przyłączeniowa Connection Cap dostępna przy wybranych modelach enkoderów z interfejsem sieciowym listwa złącz śrubowych (BUS-In, BUS-Out, zasilanie) wielopozycyjne przełączniki (do ustawienia prędkości transmisji, adresu czujnika w sieci) przełącznik dwupozycyjny (do załączenia wbudowanego rezystora terminującego) przepusty do przewodów lub złącza M12 diody LED do celów diagnostycznych 7

8 IXARC OPTYCZNE ENKODERY ABSOLUTNE (DO STREF EX) Enkodery do pracy w strefach zagrożonych wybuchem Enkodery z serii OCM czujniki do pracy w strefach Ex, w kopalniach podziemnych ( I M2 Ex db I/IIC T5 ): Enkodery z serii OCE czujniki do pracy w strefach Ex, na powierzchni ( I M2 Ex db I/IIC T5 ) 8

9 IXARC OPTYCZNE ENKODERY ABSOLUTNE (DO STREF EX) Podstawowe parametry enkoderów do stref zagrożonych wybuchem rozdzielczość na jeden obrót: 12bit (4096 pozycji), 13bit (8192 pozycji) lub 16bit (65536 pozycji) modele jedno- i wieloobrotowe: 12bit (4096 obrotów) lub 14bit (16384 obroty) różne typy kołnierza (synchro, zaciskowy lub drążony) materiał obudowy: aluminium lub stal nierdzewna (303 AISI, 316 AISI, V2A lub V4A) stopień ochrony do IP67 różne interfejsy komunikacyjne 9

10 IXARC OPTYCZNE ENKODERY ABSOLUTNE (DO STREF EX) Typy dostępnych kołnierzy enkodera Kołnierz synchro (wał ø 10mm lub 12mm, kołnierz ø 78mm) Kołnierz zaciskowy (wał ø 10mm lub 12mm, kołnierz ø 78mm) Kołnierz drążony (wał drążony ø 14mm, kołnierz ø 78mm) 10

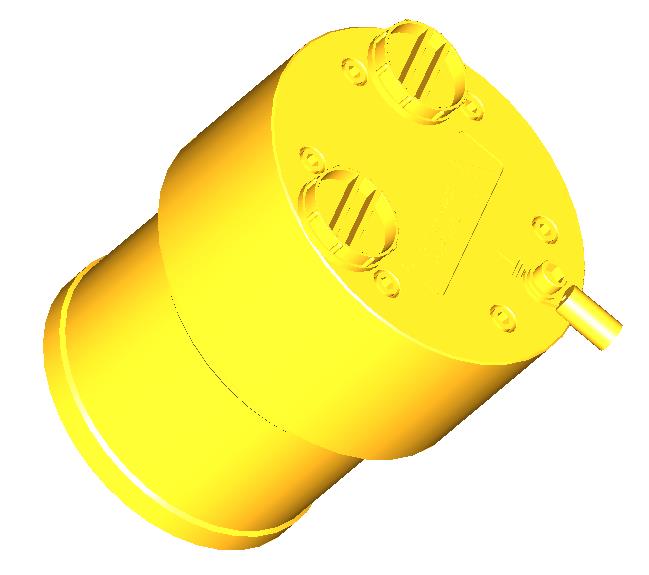

11 IXARC OPTYCZNE ENKODERY ABSOLUTNE (DO STREF EX) Typy dostępnych Connection Cap Connection Cap 2x przepust, z boku Connection Cap 2x przepust, osiowo Connection Cap 3x przepust, z boku 11

12 IXARC MAGNETYCZNE ENKODERY ABSOLUTNE rozdzielczość od 12bit do 14bit wersje jeno- i wieloobrotowe (do 16 obrotów, tj. 4bit, modele wieloobrotowe nie wymagają baterii) różne standardy wyjść (analogowe, tj. napięciowe lub prądowe lub cyfrowe, w tym SSI, CANopen, CANlift, DeviceNet, J1939) różne typy przyłączy elektrycznych (złącze lub przewód) enkodery z wałkiem lub otworem (kołnierz synchro, zaciskowy lub drążony) wysoki stopień ochrony (do IP69K, dostępne również enkodery w wykonaniu Heavy-Duty) dostępne rozwiązania zgodne z SIL 12

13 LINARIX LINKOWE CZUJNIKI DROGI zakres pomiarowy od 1,25 do 10m rozdzielczość cyfrowa do 24µm dokładność do 0.01% pełnego zakresu pomiarowego różnorodne standardy wyjść (analogowe, tj. napięciowe lub prądowe lub cyfrowe, w tym SSI, CANopen, CANlift, DeviceNet, Profibus DP, Interbus, Profinet IO, EtherNet/IP, Powerlink, EtherCAT, Modbus/TCP) różne typy przyłączy elektrycznych (złącze, przewód lub Connection Cap) różne typy wykonania czujnika (Commercial, Industrial lub Heavy Duty) czujnik oparty o enkoder optyczny lub magnetyczny (zależy od modelu czujnika linkowego) 13

14 TILTIX INKLINOMETRY MEMS zakres pomiarowy: ±80⁰ (2 osie) lub ⁰ (1 oś) rozdzielczość czujnika do 0.01⁰ dokładność czujnika do 0.1⁰ różnorodne standardy wyjść (analogowe, napięciowe lub prądowe lub cyfrowe, w tym SSI, CANopen, DeviceNet, J1939) różne typy przyłączy elektrycznych (złącze lub przewód) różne typy obudowy czujnika (z kompozytu FRP lub aluminiowa, również heavy duty) wysoki stopień ochrony (nawet IP69K) 14

15 TILTIX INKLINOMETRY Z PŁYNEM ELEKTROLITYCZNYM zakres pomiarowy: ±5⁰, ±15⁰ lub ±30⁰ rozdzielczość czujnika do 0.001⁰ dokładność czujnika do 0.01⁰ różnorodne standardy wyjść (analogowe, tj. napięciowe lub prądowe lub cyfrowe, w tym RS-232, CANopen, Profibus DP, PWM, przełączniki) różne typy przyłączy elektrycznych (złącze lub przewód) obudowa aluminiowa stopień ochrony do IP67 15

16 AKCESORIA DO CZUJNIKÓW POSITAL sprzęgła oraz tuleje redukcyjne (do enkoderów absolutnych IXARC) adaptery kołnierzowe oraz uchwyty montażowe (do enkoderów absolutnych IXARC) wtyczki oraz przewody (do wszystkich czujników) konwertery USB (do czujników z interfejsem SSI) wskaźniki cyfrowe (do czujników z wyjściem napięciowym) 16

17 DLACZEGO POSITAL? Szeroka gama modeli czujników, dobieranych zawsze w zależności aplikacji. absolutne enkodery optyczne IXARC ok modeli absolutne enkodery magnetyczne IXARC ok modeli linkowe czujniki drogi LINARIX ok modeli inklinometry TILTIX ok. 600 modeli Dodatkowo istnieje możliwość przygotowania specjalnego czujnika, spełniającego ściśle określone przez Państwa wymogi. 17

18 DLACZEGO POSITAL? Polskojęzyczna strona internetowa z konfiguratorem produktów. możliwość doboru właściwego czujnika przy wykorzystaniu funkcji konfiguratora produktów strona cały czas aktualizowana (dokumentacje techniczne, rysunki 3D, ) 18

19 DLACZEGO POSITAL? Krótkie terminy realizacji zamówień (produkcji czujników). czujniki standardowe (wszystkie podzespoły w magazynie): do 20 czujników w ciągu 5 dni roboczych, licząc od dnia złożenia zamówienia czujniki specjalne (1 lub więcej podzespołów nie jest magazynowanych): na zapytanie (na ogół 2, maksymalnie 6 tygodni, licząc od dnia złożenia zamówienia) próbki czujników (dotyczy specjalnych projektów): na zapytanie Towar wysyłamy za pośrednictwem firm kurierskich mamy umowy z większością firm w Polsce. 19

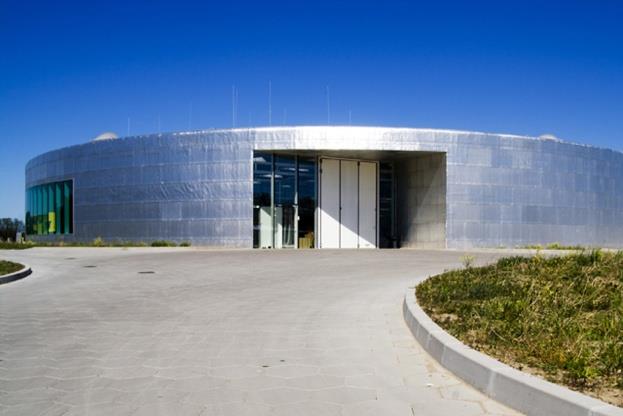

20 DLACZEGO POSITAL? Produkcja czujników odbywa się w Słubicach (woj. lubuskie, Polska). czujniki POSITAL produkowane są przez CONISTICS Sp. z o.o. (obie firmy należą do FRABA) czujniki wysyłane są do naszych Kontrahentów ze Słubic (tutaj znajduje się centrum logistyczne) zamówienia na polskim rynku realizowane są przez firmę CONISTICS (możliwość rozliczenia transakcji w PLN lub w EUR zależy od preferencji Kontrahenta) Kolejne nasze spotkanie możemy zorganizować na przykład w naszej fabryce w Słubicach. 20

21 DLACZEGO POSITAL? Regionalne biura firmy POSITAL w Polsce (Słubice / Poznań). Mogą Państwo liczyć na naszą pomoc w trakcie doboru właściwego czujnika (uwzględniając wymogi techniczne oraz cenowe aplikacji) podczas realizacji zamówienia (pilnujemy terminowości dostaw czujników z naszej fabryki) w trakcie uruchamiania Państwa urządzeń (nasze uwagi mogą być uzupełnieniem dokumentacji) w trakcie pracy urządzeń i czujników (służymy pomocą również po realizacji dostawy) 21

22 KONTAKT Dziękuję za uwagę! POSITAL (CONISTICS SP. Z O.O.) Os. Przemysłowe 24, Słubice t: e: info@posital.pl 22
