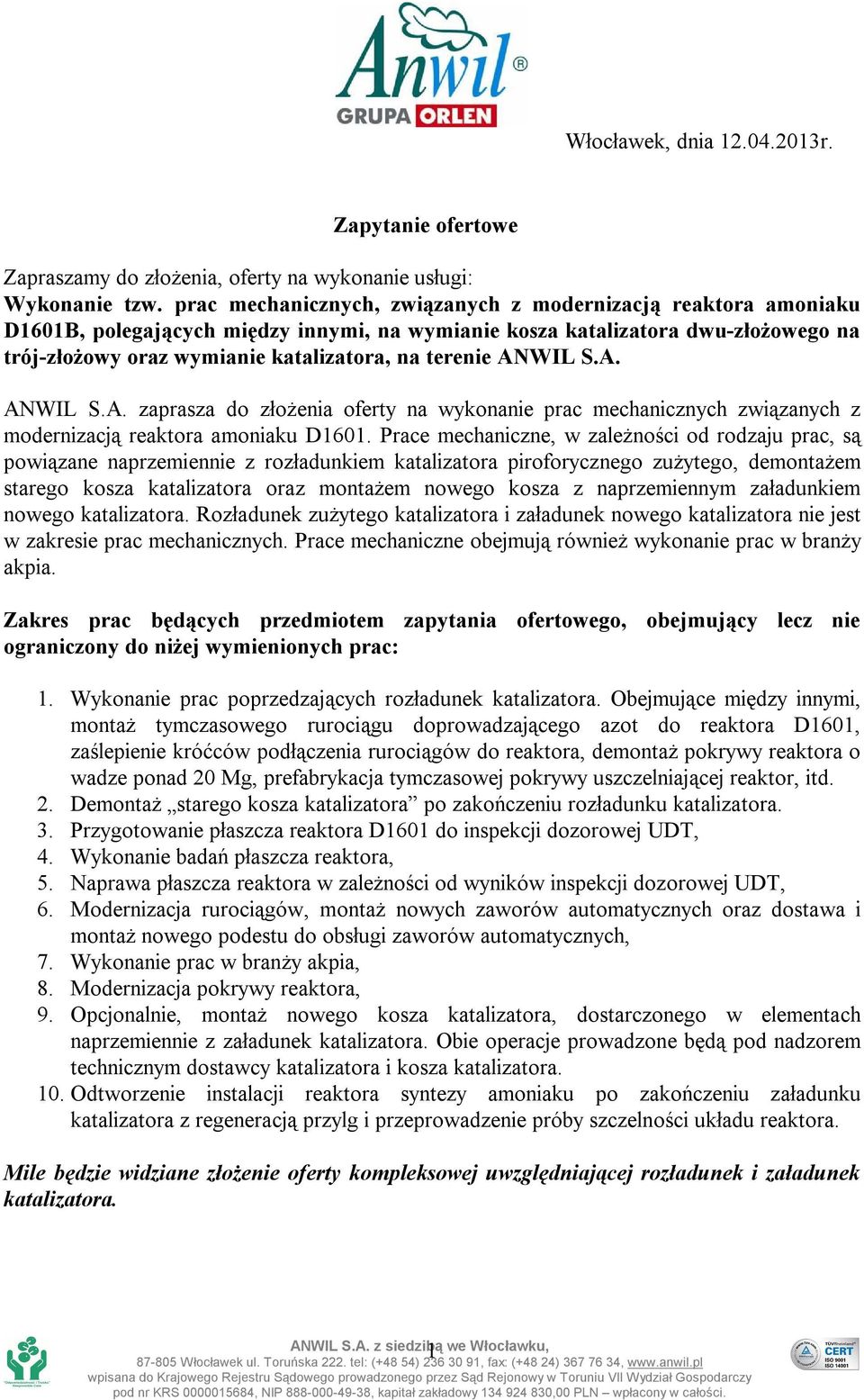

1 Włocławek, dnia r. Zapytanie ofertowe Zapraszamy do złożenia, oferty na wykonanie usługi: Wykonanie tzw. prac mechanicznych, związanych z modernizacją reaktora amoniaku D1601B, polegających między innymi, na wymianie kosza katalizatora dwu-złożowego na trój-złożowy oraz wymianie katalizatora, na terenie ANWIL S.A. ANWIL S.A. zaprasza do złożenia oferty na wykonanie prac mechanicznych związanych z modernizacją reaktora amoniaku D1601. Prace mechaniczne, w zależności od rodzaju prac, są powiązane naprzemiennie z rozładunkiem katalizatora piroforycznego zużytego, demontażem starego kosza katalizatora oraz montażem nowego kosza z naprzemiennym załadunkiem nowego katalizatora. Rozładunek zużytego katalizatora i załadunek nowego katalizatora nie jest w zakresie prac mechanicznych. Prace mechaniczne obejmują również wykonanie prac w branży akpia. Zakres prac będących przedmiotem zapytania ofertowego, obejmujący lecz nie ograniczony do niżej wymienionych prac: 1. Wykonanie prac poprzedzających rozładunek katalizatora. Obejmujące między innymi, montaż tymczasowego rurociągu doprowadzającego azot do reaktora D1601, zaślepienie króćców podłączenia rurociągów do reaktora, demontaż pokrywy reaktora o wadze ponad 20 Mg, prefabrykacja tymczasowej pokrywy uszczelniającej reaktor, itd. 2. Demontaż starego kosza katalizatora po zakończeniu rozładunku katalizatora. 3. Przygotowanie płaszcza reaktora D1601 do inspekcji dozorowej UDT, 4. Wykonanie badań płaszcza reaktora, 5. Naprawa płaszcza reaktora w zależności od wyników inspekcji dozorowej UDT, 6. Modernizacja rurociągów, montaż nowych zaworów automatycznych oraz dostawa i montaż nowego podestu do obsługi zaworów automatycznych, 7. Wykonanie prac w branży akpia, 8. Modernizacja pokrywy reaktora, 9. Opcjonalnie, montaż nowego kosza katalizatora, dostarczonego w elementach naprzemiennie z załadunek katalizatora. Obie operacje prowadzone będą pod nadzorem technicznym dostawcy katalizatora i kosza katalizatora. 10. Odtworzenie instalacji reaktora syntezy amoniaku po zakończeniu załadunku katalizatora z regeneracją przylg i przeprowadzenie próby szczelności układu reaktora. Mile będzie widziane złożenie oferty kompleksowej uwzględniającej rozładunek i załadunek katalizatora. 1

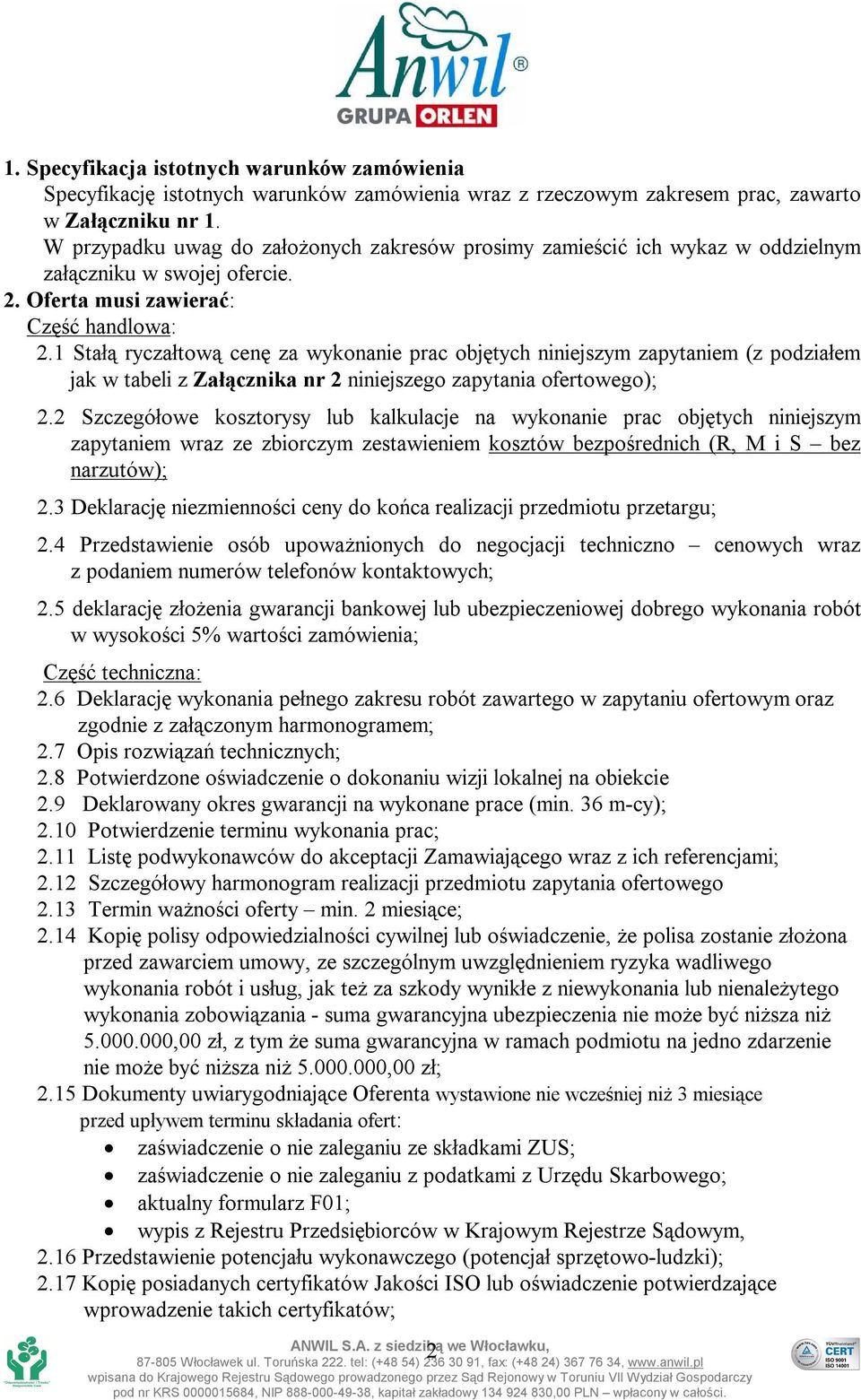

2 1. Specyfikacja istotnych warunków zamówienia Specyfikację istotnych warunków zamówienia wraz z rzeczowym zakresem prac, zawarto w Załączniku nr 1. W przypadku uwag do założonych zakresów prosimy zamieścić ich wykaz w oddzielnym załączniku w swojej ofercie. 2. Oferta musi zawierać: Część handlowa: 2.1 Stałą ryczałtową cenę za wykonanie prac objętych niniejszym zapytaniem (z podziałem jak w tabeli z Załącznika nr 2 niniejszego zapytania ofertowego); 2.2 Szczegółowe kosztorysy lub kalkulacje na wykonanie prac objętych niniejszym zapytaniem wraz ze zbiorczym zestawieniem kosztów bezpośrednich (R, M i S bez narzutów); 2.3 Deklarację niezmienności ceny do końca realizacji przedmiotu przetargu; 2.4 Przedstawienie osób upoważnionych do negocjacji techniczno cenowych wraz z podaniem numerów telefonów kontaktowych; 2.5 deklarację złożenia gwarancji bankowej lub ubezpieczeniowej dobrego wykonania robót w wysokości 5% wartości zamówienia; Część techniczna: 2.6 Deklarację wykonania pełnego zakresu robót zawartego w zapytaniu ofertowym oraz zgodnie z załączonym harmonogramem; 2.7 Opis rozwiązań technicznych; 2.8 Potwierdzone oświadczenie o dokonaniu wizji lokalnej na obiekcie 2.9 Deklarowany okres gwarancji na wykonane prace (min. 36 m-cy); 2.10 Potwierdzenie terminu wykonania prac; 2.11 Listę podwykonawców do akceptacji Zamawiającego wraz z ich referencjami; 2.12 Szczegółowy harmonogram realizacji przedmiotu zapytania ofertowego 2.13 Termin ważności oferty min. 2 miesiące; 2.14 Kopię polisy odpowiedzialności cywilnej lub oświadczenie, że polisa zostanie złożona przed zawarciem umowy, ze szczególnym uwzględnieniem ryzyka wadliwego wykonania robót i usług, jak też za szkody wynikłe z niewykonania lub nienależytego wykonania zobowiązania - suma gwarancyjna ubezpieczenia nie może być niższa niż ,00 zł, z tym że suma gwarancyjna w ramach podmiotu na jedno zdarzenie nie może być niższa niż ,00 zł; 2.15 Dokumenty uwiarygodniające Oferenta wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania ofert: zaświadczenie o nie zaleganiu ze składkami ZUS; zaświadczenie o nie zaleganiu z podatkami z Urzędu Skarbowego; aktualny formularz F01; wypis z Rejestru Przedsiębiorców w Krajowym Rejestrze Sądowym, 2.16 Przedstawienie potencjału wykonawczego (potencjał sprzętowo-ludzki); 2.17 Kopię posiadanych certyfikatów Jakości ISO lub oświadczenie potwierdzające wprowadzenie takich certyfikatów; 2

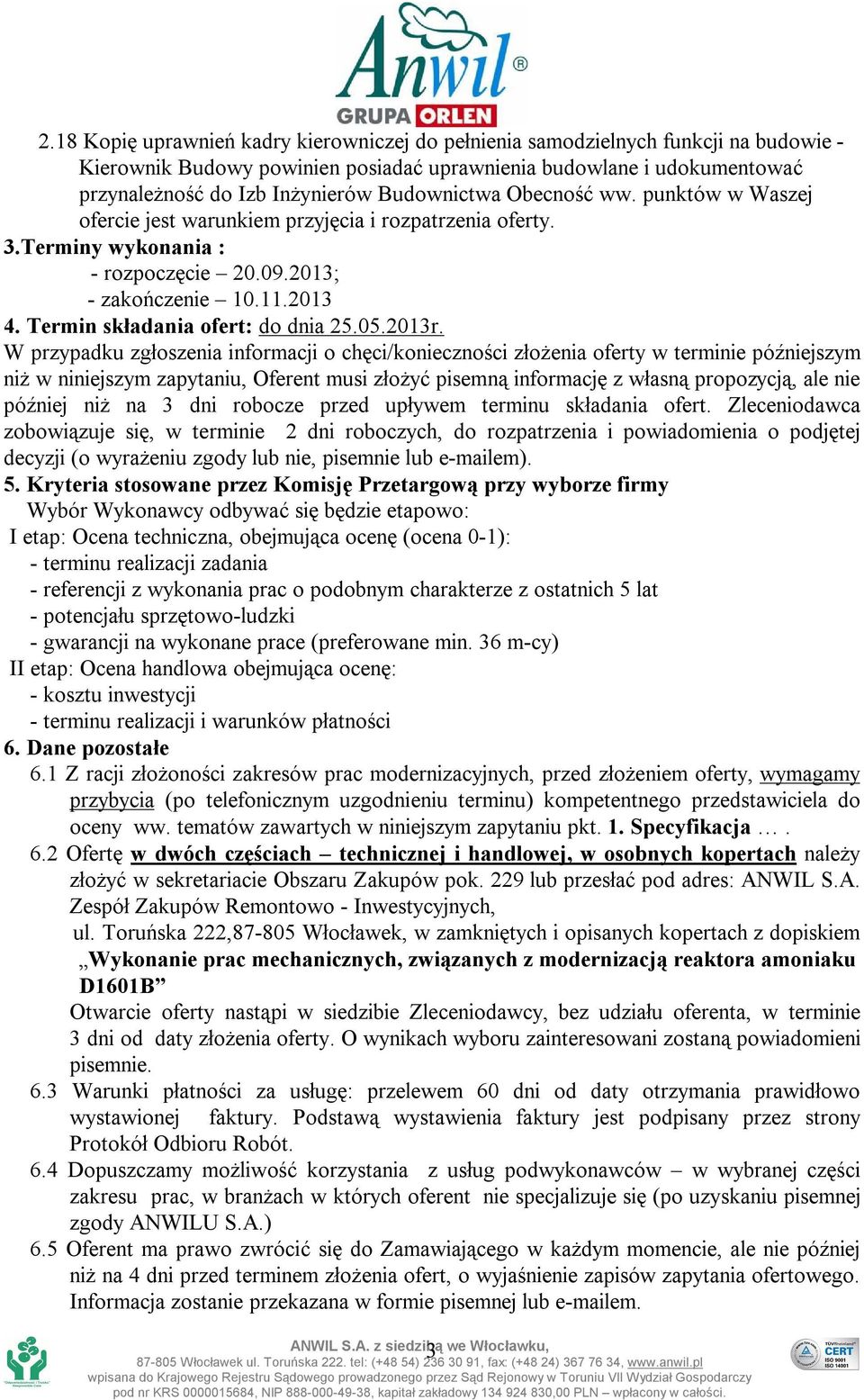

3 2.18 Kopię uprawnień kadry kierowniczej do pełnienia samodzielnych funkcji na budowie - Kierownik Budowy powinien posiadać uprawnienia budowlane i udokumentować przynależność do Izb Inżynierów Budownictwa Obecność ww. punktów w Waszej ofercie jest warunkiem przyjęcia i rozpatrzenia oferty. 3.Terminy wykonania : - rozpoczęcie ; - zakończenie Termin składania ofert: do dnia r. W przypadku zgłoszenia informacji o chęci/konieczności złożenia oferty w terminie późniejszym niż w niniejszym zapytaniu, Oferent musi złożyć pisemną informację z własną propozycją, ale nie później niż na 3 dni robocze przed upływem terminu składania ofert. Zleceniodawca zobowiązuje się, w terminie 2 dni roboczych, do rozpatrzenia i powiadomienia o podjętej decyzji (o wyrażeniu zgody lub nie, pisemnie lub em). 5. Kryteria stosowane przez Komisję Przetargową przy wyborze firmy Wybór Wykonawcy odbywać się będzie etapowo: I etap: Ocena techniczna, obejmująca ocenę (ocena 0-1): - terminu realizacji zadania - referencji z wykonania prac o podobnym charakterze z ostatnich 5 lat - potencjału sprzętowo-ludzki - gwarancji na wykonane prace (preferowane min. 36 m-cy) II etap: Ocena handlowa obejmująca ocenę: - kosztu inwestycji - terminu realizacji i warunków płatności 6. Dane pozostałe 6.1 Z racji złożoności zakresów prac modernizacyjnych, przed złożeniem oferty, wymagamy przybycia (po telefonicznym uzgodnieniu terminu) kompetentnego przedstawiciela do oceny ww. tematów zawartych w niniejszym zapytaniu pkt. 1. Specyfikacja. 6.2 Ofertę w dwóch częściach technicznej i handlowej, w osobnych kopertach należy złożyć w sekretariacie Obszaru Zakupów pok. 229 lub przesłać pod adres: ANWIL S.A. Zespół Zakupów Remontowo - Inwestycyjnych, ul. Toruńska 222, Włocławek, w zamkniętych i opisanych kopertach z dopiskiem Wykonanie prac mechanicznych, związanych z modernizacją reaktora amoniaku D1601B Otwarcie oferty nastąpi w siedzibie Zleceniodawcy, bez udziału oferenta, w terminie 3 dni od daty złożenia oferty. O wynikach wyboru zainteresowani zostaną powiadomieni pisemnie. 6.3 Warunki płatności za usługę: przelewem 60 dni od daty otrzymania prawidłowo wystawionej faktury. Podstawą wystawienia faktury jest podpisany przez strony Protokół Odbioru Robót. 6.4 Dopuszczamy możliwość korzystania z usług podwykonawców w wybranej części zakresu prac, w branżach w których oferent nie specjalizuje się (po uzyskaniu pisemnej zgody ANWILU S.A.) 6.5 Oferent ma prawo zwrócić się do Zamawiającego w każdym momencie, ale nie później niż na 4 dni przed terminem złożenia ofert, o wyjaśnienie zapisów zapytania ofertowego. Informacja zostanie przekazana w formie pisemnej lub em. 3

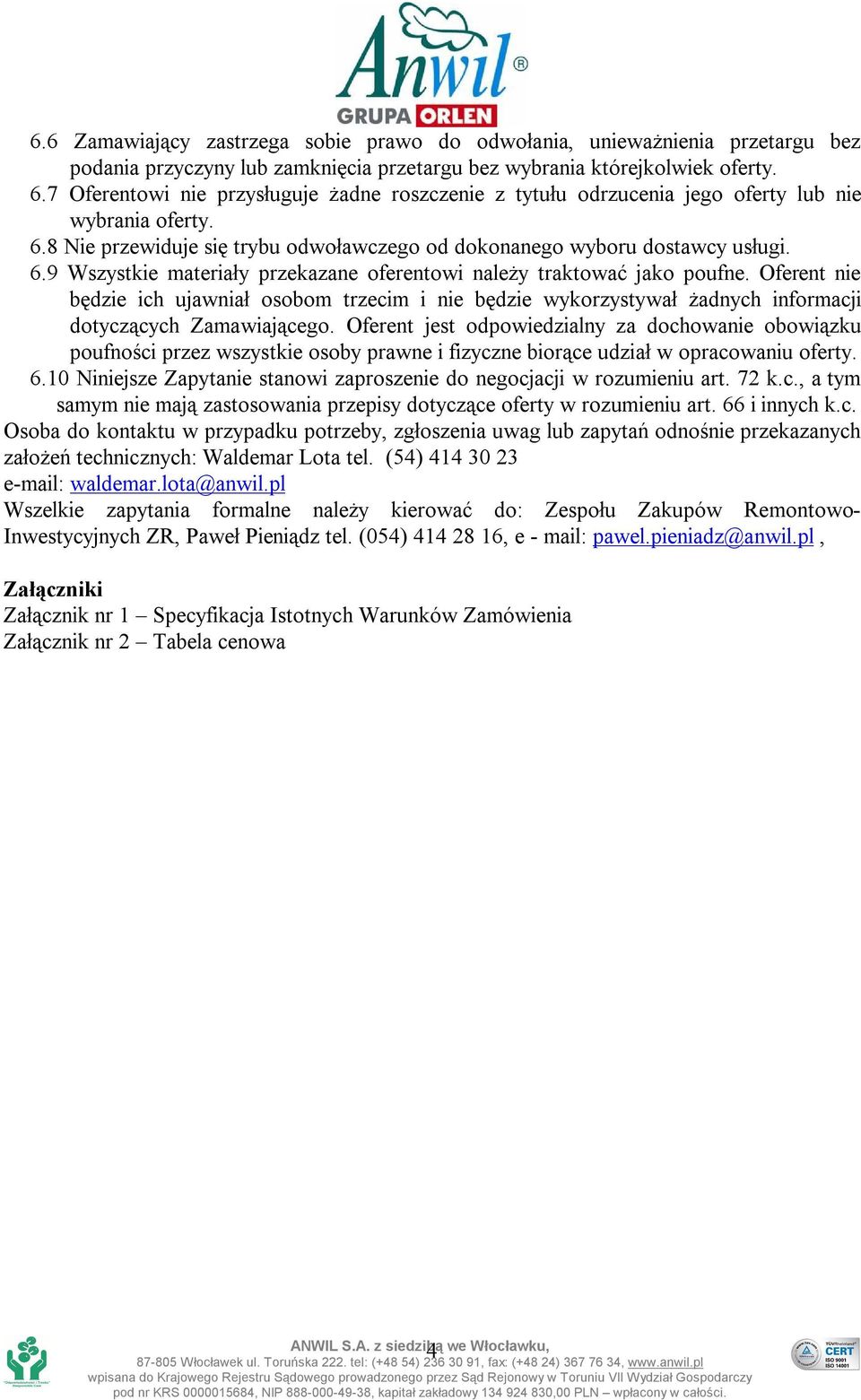

4 6.6 Zamawiający zastrzega sobie prawo do odwołania, unieważnienia przetargu bez podania przyczyny lub zamknięcia przetargu bez wybrania którejkolwiek oferty. 6.7 Oferentowi nie przysługuje żadne roszczenie z tytułu odrzucenia jego oferty lub nie wybrania oferty. 6.8 Nie przewiduje się trybu odwoławczego od dokonanego wyboru dostawcy usługi. 6.9 Wszystkie materiały przekazane oferentowi należy traktować jako poufne. Oferent nie będzie ich ujawniał osobom trzecim i nie będzie wykorzystywał żadnych informacji dotyczących Zamawiającego. Oferent jest odpowiedzialny za dochowanie obowiązku poufności przez wszystkie osoby prawne i fizyczne biorące udział w opracowaniu oferty Niniejsze Zapytanie stanowi zaproszenie do negocjacji w rozumieniu art. 72 k.c., a tym samym nie mają zastosowania przepisy dotyczące oferty w rozumieniu art. 66 i innych k.c. Osoba do kontaktu w przypadku potrzeby, zgłoszenia uwag lub zapytań odnośnie przekazanych założeń technicznych: Waldemar Lota tel. (54) waldemar.lota@anwil.pl Wszelkie zapytania formalne należy kierować do: Zespołu Zakupów Remontowo- Inwestycyjnych ZR, Paweł Pieniądz tel. (054) , e - mail: pawel.pieniadz@anwil.pl, Załączniki Załącznik nr 1 Specyfikacja Istotnych Warunków Zamówienia Załącznik nr 2 Tabela cenowa 4

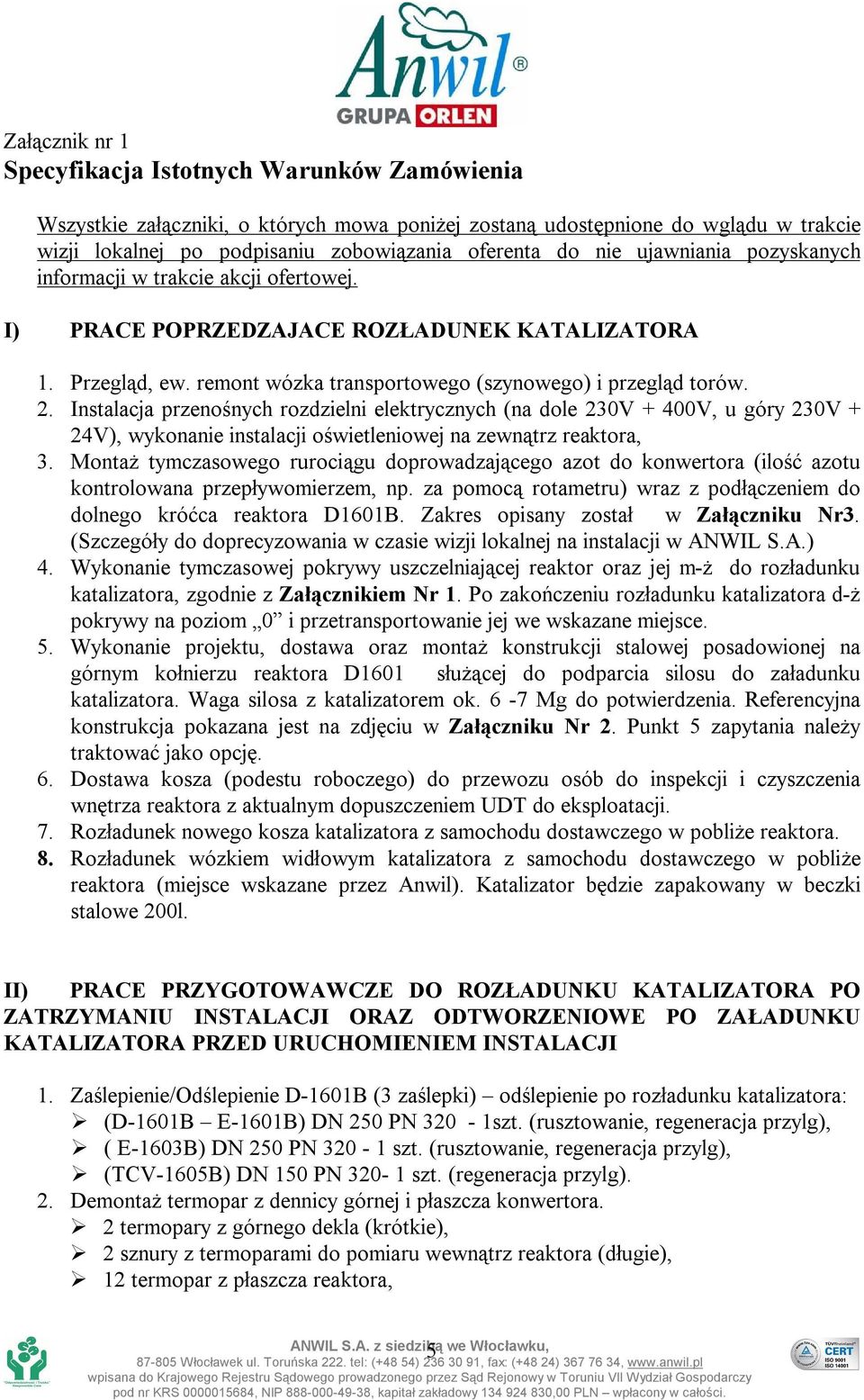

5 Załącznik nr 1 Specyfikacja Istotnych Warunków Zamówienia Wszystkie załączniki, o których mowa poniżej zostaną udostępnione do wglądu w trakcie wizji lokalnej po podpisaniu zobowiązania oferenta do nie ujawniania pozyskanych informacji w trakcie akcji ofertowej. I) PRACE POPRZEDZAJACE ROZŁADUNEK KATALIZATORA 1. Przegląd, ew. remont wózka transportowego (szynowego) i przegląd torów. 2. Instalacja przenośnych rozdzielni elektrycznych (na dole 230V + 400V, u góry 230V + 24V), wykonanie instalacji oświetleniowej na zewnątrz reaktora, 3. Montaż tymczasowego rurociągu doprowadzającego azot do konwertora (ilość azotu kontrolowana przepływomierzem, np. za pomocą rotametru) wraz z podłączeniem do dolnego króćca reaktora D1601B. Zakres opisany został w Załączniku Nr3. (Szczegóły do doprecyzowania w czasie wizji lokalnej na instalacji w ANWIL S.A.) 4. Wykonanie tymczasowej pokrywy uszczelniającej reaktor oraz jej m-ż do rozładunku katalizatora, zgodnie z Załącznikiem Nr 1. Po zakończeniu rozładunku katalizatora d-ż pokrywy na poziom 0 i przetransportowanie jej we wskazane miejsce. 5. Wykonanie projektu, dostawa oraz montaż konstrukcji stalowej posadowionej na górnym kołnierzu reaktora D1601 służącej do podparcia silosu do załadunku katalizatora. Waga silosa z katalizatorem ok. 6-7 Mg do potwierdzenia. Referencyjna konstrukcja pokazana jest na zdjęciu w Załączniku Nr 2. Punkt 5 zapytania należy traktować jako opcję. 6. Dostawa kosza (podestu roboczego) do przewozu osób do inspekcji i czyszczenia wnętrza reaktora z aktualnym dopuszczeniem UDT do eksploatacji. 7. Rozładunek nowego kosza katalizatora z samochodu dostawczego w pobliże reaktora. 8. Rozładunek wózkiem widłowym katalizatora z samochodu dostawczego w pobliże reaktora (miejsce wskazane przez Anwil). Katalizator będzie zapakowany w beczki stalowe 200l. II) PRACE PRZYGOTOWAWCZE DO ROZŁADUNKU KATALIZATORA PO ZATRZYMANIU INSTALACJI ORAZ ODTWORZENIOWE PO ZAŁADUNKU KATALIZATORA PRZED URUCHOMIENIEM INSTALACJI 1. Zaślepienie/Odślepienie D-1601B (3 zaślepki) odślepienie po rozładunku katalizatora: (D-1601B E-1601B) DN 250 PN 320-1szt. (rusztowanie, regeneracja przylg), ( E-1603B) DN 250 PN szt. (rusztowanie, regeneracja przylg), (TCV-1605B) DN 150 PN szt. (regeneracja przylg). 2. Demontaż termopar z dennicy górnej i płaszcza konwertora. 2 termopary z górnego dekla (krótkie), 2 sznury z termoparami do pomiaru wewnątrz reaktora (długie), 12 termopar z płaszcza reaktora, 5

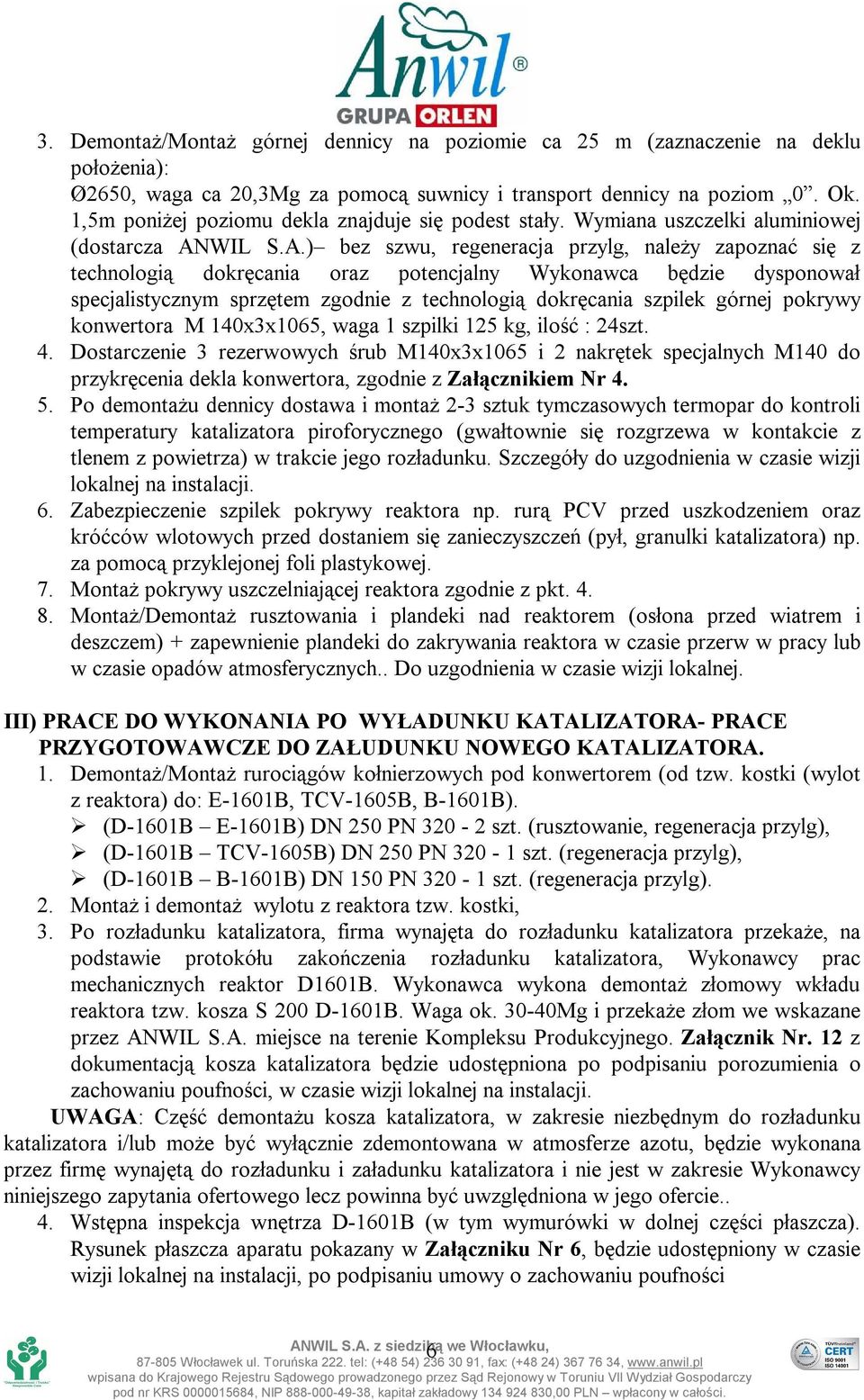

6 3. Demontaż/Montaż górnej dennicy na poziomie ca 25 m (zaznaczenie na deklu położenia): Ø2650, waga ca 20,3Mg za pomocą suwnicy i transport dennicy na poziom 0. Ok. 1,5m poniżej poziomu dekla znajduje się podest stały. Wymiana uszczelki aluminiowej (dostarcza ANWIL S.A.) bez szwu, regeneracja przylg, należy zapoznać się z technologią dokręcania oraz potencjalny Wykonawca będzie dysponował specjalistycznym sprzętem zgodnie z technologią dokręcania szpilek górnej pokrywy konwertora M 140x3x1065, waga 1 szpilki 125 kg, ilość : 24szt. 4. Dostarczenie 3 rezerwowych śrub M140x3x1065 i 2 nakrętek specjalnych M140 do przykręcenia dekla konwertora, zgodnie z Załącznikiem Nr Po demontażu dennicy dostawa i montaż 2-3 sztuk tymczasowych termopar do kontroli temperatury katalizatora piroforycznego (gwałtownie się rozgrzewa w kontakcie z tlenem z powietrza) w trakcie jego rozładunku. Szczegóły do uzgodnienia w czasie wizji lokalnej na instalacji. 6. Zabezpieczenie szpilek pokrywy reaktora np. rurą PCV przed uszkodzeniem oraz króćców wlotowych przed dostaniem się zanieczyszczeń (pył, granulki katalizatora) np. za pomocą przyklejonej foli plastykowej. 7. Montaż pokrywy uszczelniającej reaktora zgodnie z pkt Montaż/Demontaż rusztowania i plandeki nad reaktorem (osłona przed wiatrem i deszczem) + zapewnienie plandeki do zakrywania reaktora w czasie przerw w pracy lub w czasie opadów atmosferycznych.. Do uzgodnienia w czasie wizji lokalnej. III) PRACE DO WYKONANIA PO WYŁADUNKU KATALIZATORA- PRACE PRZYGOTOWAWCZE DO ZAŁUDUNKU NOWEGO KATALIZATORA. 1. Demontaż/Montaż rurociągów kołnierzowych pod konwertorem (od tzw. kostki (wylot z reaktora) do: E-1601B, TCV-1605B, B-1601B). (D-1601B E-1601B) DN 250 PN szt. (rusztowanie, regeneracja przylg), (D-1601B TCV-1605B) DN 250 PN szt. (regeneracja przylg), (D-1601B B-1601B) DN 150 PN szt. (regeneracja przylg). 2. Montaż i demontaż wylotu z reaktora tzw. kostki, 3. Po rozładunku katalizatora, firma wynajęta do rozładunku katalizatora przekaże, na podstawie protokółu zakończenia rozładunku katalizatora, Wykonawcy prac mechanicznych reaktor D1601B. Wykonawca wykona demontaż złomowy wkładu reaktora tzw. kosza S 200 D-1601B. Waga ok Mg i przekaże złom we wskazane przez ANWIL S.A. miejsce na terenie Kompleksu Produkcyjnego. Załącznik Nr. 12 z dokumentacją kosza katalizatora będzie udostępniona po podpisaniu porozumienia o zachowaniu poufności, w czasie wizji lokalnej na instalacji. UWAGA: Część demontażu kosza katalizatora, w zakresie niezbędnym do rozładunku katalizatora i/lub może być wyłącznie zdemontowana w atmosferze azotu, będzie wykonana przez firmę wynajętą do rozładunku i załadunku katalizatora i nie jest w zakresie Wykonawcy niniejszego zapytania ofertowego lecz powinna być uwzględniona w jego ofercie.. 4. Wstępna inspekcja wnętrza D-1601B (w tym wymurówki w dolnej części płaszcza). Rysunek płaszcza aparatu pokazany w Załączniku Nr 6, będzie udostępniony w czasie wizji lokalnej na instalacji, po podpisaniu umowy o zachowaniu poufności 6

7 5. Czyszczenie wnętrza D-1601B z pyłu (czyszczenie/piaskowanie, lub czyszczenie ścierne z użyciem dwutlenku węgla). Do wykonania, czynności określonych w pkt. 4, 5 i 6 oraz przeprowadzenia inspekcji dozorowej UDT Wykonawca zabezpieczy pomost wiszący z wymaganym certyfikatem do transportu ludzi i sprzętu. 6. Wykonanie badań zaleconych przez UDT zgodnie z zakresem zdefiniowanym w Załączniku Nr 5 wymagany jest montaż rusztowania po zewnętrznej stronie płaszcza oraz przygotowanie odkrycia izolacji w punktach wskazanych/uzgodnionych z UDT, celem rewizji powierzchni zewnętrznej D Przegląd i naprawa izolacji reaktora. 8. Wykonanie potencjalnych napraw wykrytych uszkodzeń płaszcza reaktora oraz wymurówki żaroodpornej w dolnej dennicy reaktora, regeneracja przylg (z gwarancją szczelności). Wycena potencjalnych napraw uszkodzeń płaszcza aparatu oraz napraw wymurówki żaroodpornej możliwe do określenia po przeprowadzeniu inspekcji technicznej reaktora. 9. Wykonanie dokumentacji badań reaktora w formie wymaganej przez UDT. 10. Modernizacja rurociągu Dn-100, Dz=133, grubość ścianki 11 mm polegająca na montażu 2 zaworów automatycznych HCV-1602 i HCV-1603B kołnierzowych ( wszystkie materiały, specyfikacje materiałowe oraz wymagane certyfikaty materiałowe dostarcza ANWIL S.A.), wykonanie badań NDT (Rtg) wykonanych połączeń spawanych oraz innych badań rurociągu zgodnie z ustaleniami i wymaganiami UDT konieczność montażu rusztowania oraz demontaż 1 zaworu automatycznego HCV- 1602B (DN 200 PN 320) i w to miejsce montaż wstawki rurowej spawanej rura DN 200, Dz=244,5 grubość ścianki 20 mm, gat. 16M). Wykonawca opracuje dokumentacje powykonawczą i UDT przedmiotowej modernizacji. Zakres modernizacji określony jest w Załączniku Nr Wykonanie projektu i montaż podestu stałego dla obsługi 2 zaworów automatycznych HCV-1602B i HCV-1603B oraz demontaż istniejącego podestu, zgodnie z wytycznymi określonymi w Załączniku Nr Prace w branży AKPiA. Dostawa i ułożenie nowego kabla wieloparowego od Centralnej Sterowni do reaktora. Zakres prac zgodnie z Załącznikiem Nr Przegląd i ewentualna naprawa termopar/termopochew płaszczowych (12szt). 14. Obróbka maszynowa pokrywy reaktora w celu przystosowania go do wymagań montażu nowych termopar dostarczanych przez ANWIL S.A. (nowy sposób montażu termopar, oraz zaślepienie 2 otworów) wg rysunku w Załącznika Nr 9. IV) MONTAŻ KOSZA I ZAŁADUNEK KATALIZATORA 1. Montaż osłoniętego od wiatru i deszczu rusztowania do przesiewania katalizatora na poziomie 0. Szczegóły do uzgodnienia w trakcie wizji lokalnej w ANWIL S.A. 2. Prace montażowe. Jako opcję, proszę o przygotowanie oferty na montaż nowego kosza katalizatora, który będzie prowadzony przemiennie z załadunkiem katalizatora. Szczegóły dotyczące konstrukcji kosza katalizatora będą udostępnione w trakcie wizji lokalnej w ANWIL S.A., po podpisaniu umowy o zachowaniu poufności. Waga kosza ok.40 Mg. Opis czynności związanych z 7

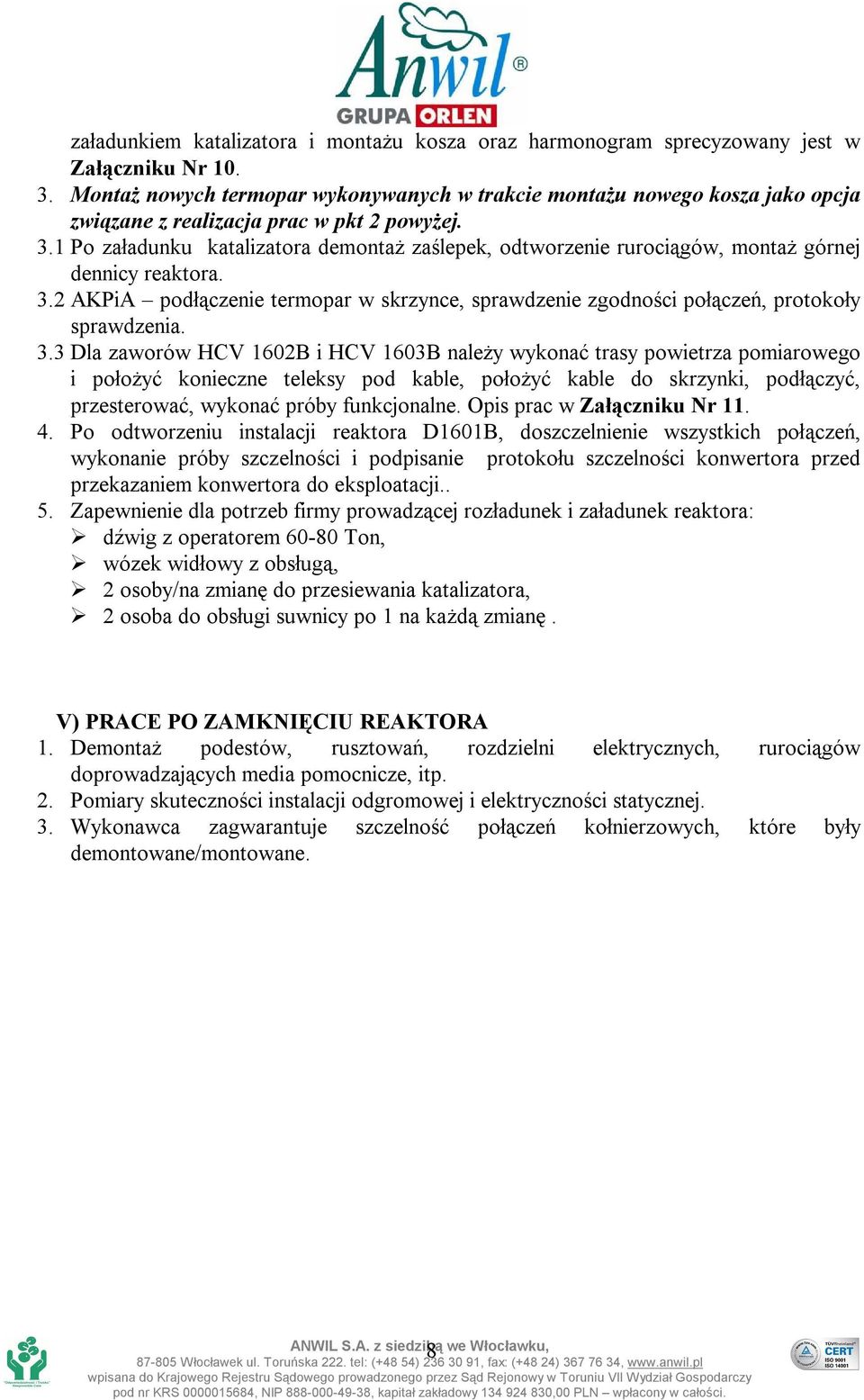

8 załadunkiem katalizatora i montażu kosza oraz harmonogram sprecyzowany jest w Załączniku Nr Montaż nowych termopar wykonywanych w trakcie montażu nowego kosza jako opcja związane z realizacja prac w pkt 2 powyżej. 3.1 Po załadunku katalizatora demontaż zaślepek, odtworzenie rurociągów, montaż górnej dennicy reaktora. 3.2 AKPiA podłączenie termopar w skrzynce, sprawdzenie zgodności połączeń, protokoły sprawdzenia. 3.3 Dla zaworów HCV 1602B i HCV 1603B należy wykonać trasy powietrza pomiarowego i położyć konieczne teleksy pod kable, położyć kable do skrzynki, podłączyć, przesterować, wykonać próby funkcjonalne. Opis prac w Załączniku Nr Po odtworzeniu instalacji reaktora D1601B, doszczelnienie wszystkich połączeń, wykonanie próby szczelności i podpisanie protokołu szczelności konwertora przed przekazaniem konwertora do eksploatacji.. 5. Zapewnienie dla potrzeb firmy prowadzącej rozładunek i załadunek reaktora: dźwig z operatorem Ton, wózek widłowy z obsługą, 2 osoby/na zmianę do przesiewania katalizatora, 2 osoba do obsługi suwnicy po 1 na każdą zmianę. V) PRACE PO ZAMKNIĘCIU REAKTORA 1. Demontaż podestów, rusztowań, rozdzielni elektrycznych, rurociągów doprowadzających media pomocnicze, itp. 2. Pomiary skuteczności instalacji odgromowej i elektryczności statycznej. 3. Wykonawca zagwarantuje szczelność połączeń kołnierzowych, które były demontowane/montowane. 8

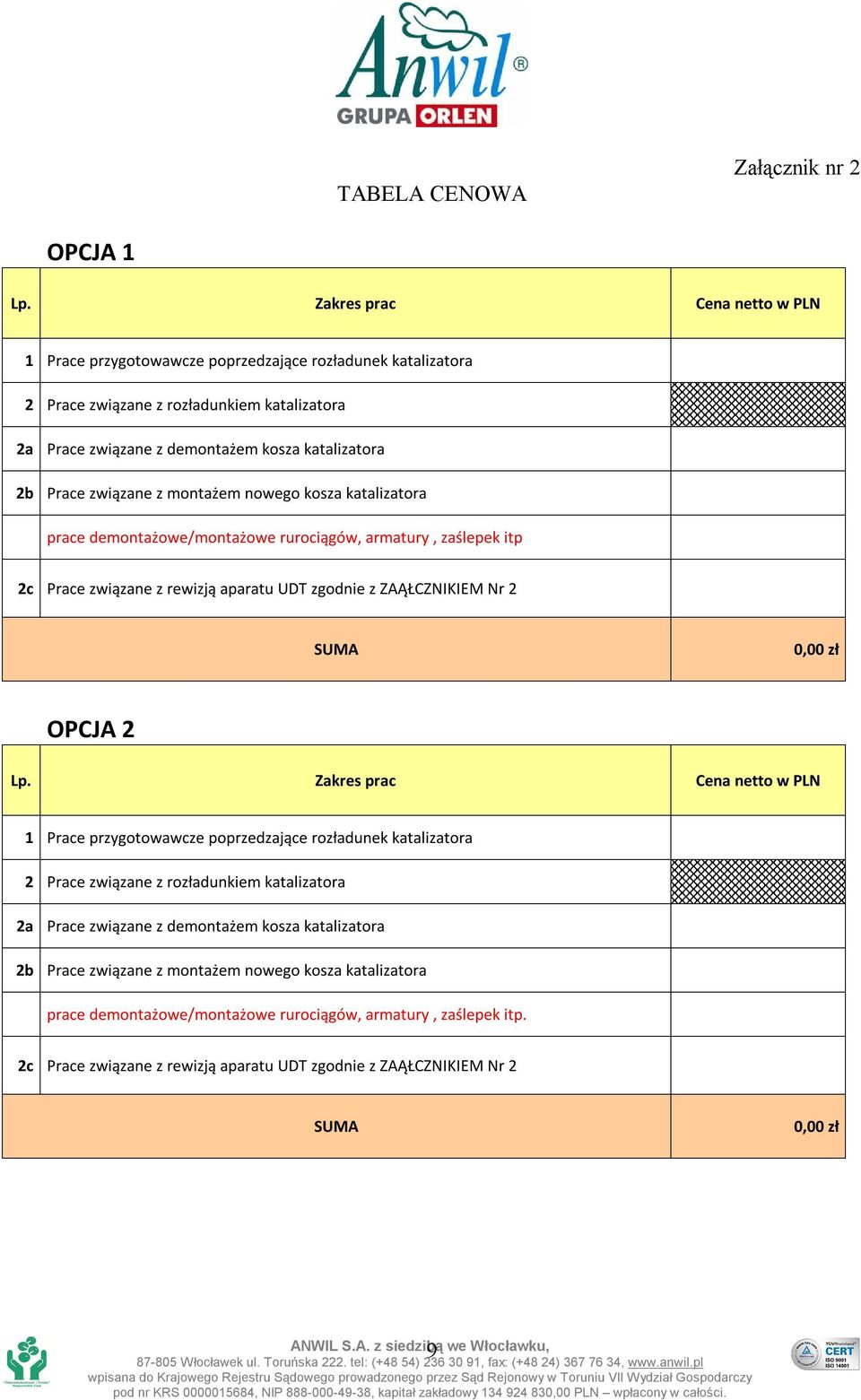

9 TABELA CENOWA Załącznik nr 2 OPCJA 1 Lp. Zakres prac Cena netto w PLN 1 Prace przygotowawcze poprzedzające rozładunek katalizatora 2 Prace związane z rozładunkiem katalizatora 2a Prace związane z demontażem kosza katalizatora 2b Prace związane z montażem nowego kosza katalizatora prace demontażowe/montażowe rurociągów, armatury, zaślepek itp 2c Prace związane z rewizją aparatu UDT zgodnie z ZAĄŁCZNIKIEM Nr 2 SUMA 0,00 zł OPCJA 2 Lp. Zakres prac Cena netto w PLN 1 Prace przygotowawcze poprzedzające rozładunek katalizatora 2 Prace związane z rozładunkiem katalizatora 2a Prace związane z demontażem kosza katalizatora 2b Prace związane z montażem nowego kosza katalizatora prace demontażowe/montażowe rurociągów, armatury, zaślepek itp. 2c Prace związane z rewizją aparatu UDT zgodnie z ZAĄŁCZNIKIEM Nr 2 SUMA 0,00 zł 9
