1 Seria FN-312 Karta sieciowa PCI Skrócona instrukcja obsługi Wersja 3.0 5/2005

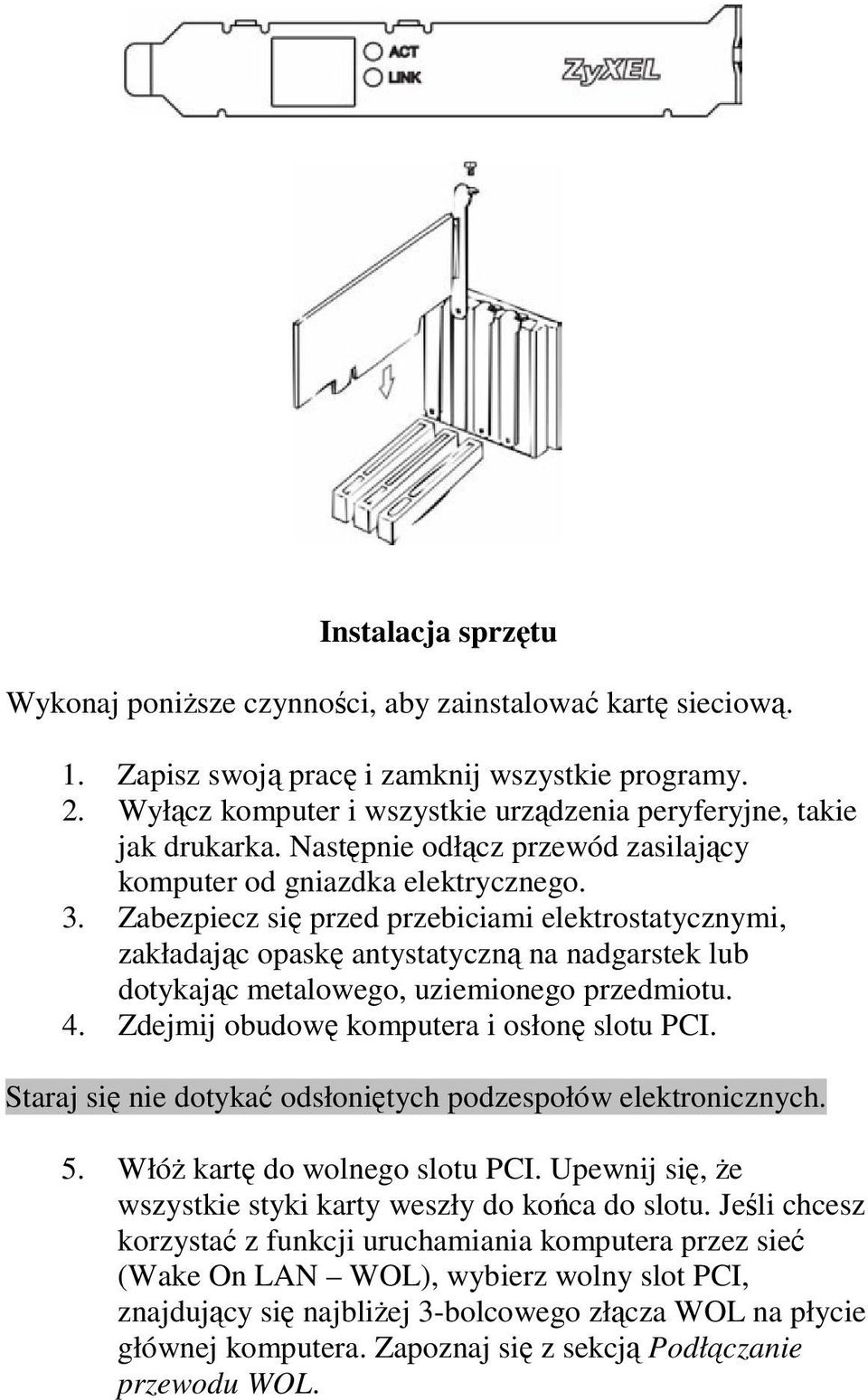

2 Instalacja sprzętu Wykonaj poniższe czynności, aby zainstalować kartę sieciową. 1. Zapisz swoją pracę i zamknij wszystkie programy. 2. Wyłącz komputer i wszystkie urządzenia peryferyjne, takie jak drukarka. Następnie odłącz przewód zasilający komputer od gniazdka elektrycznego. 3. Zabezpiecz się przed przebiciami elektrostatycznymi, zakładając opaskę antystatyczną na nadgarstek lub dotykając metalowego, uziemionego przedmiotu. 4. Zdejmij obudowę komputera i osłonę slotu PCI. Staraj się nie dotykać odsłoniętych podzespołów elektronicznych. 5. Włóż kartę do wolnego slotu PCI. Upewnij się, że wszystkie styki karty weszły do końca do slotu. Jeśli chcesz korzystać z funkcji uruchamiania komputera przez sieć (Wake On LAN WOL), wybierz wolny slot PCI, znajdujący się najbliżej 3-bolcowego złącza WOL na płycie głównej komputera. Zapoznaj się z sekcją Podłączanie przewodu WOL.

Zabezpiecz się przed przebiciami elektrostatycznymi, zakładając opaskę antystatyczną na nadgarstek lub dotykając metalowego, uziemionego przedmiotu. 4. Zdejmij obudowę komputera i osłonę slotu PCI.

3 6. Przykręć kartę do obudowy śrubą mocującą. 7. Załóż ponownie obudowę komputera i uruchom komputer. 8. Przejdź do sekcji Podłączanie sprzętu. Podłączanie przewodu WOL (opcjonalnie) WOL to opcjonalna funkcja, która pozwala zdalnie uruchomić komputer. Poniższe czynności instalacyjne wykonaj, jeśli Twój komputer obsługuje mechanizm WOL i masz zamiar z niego korzystać. Zapoznaj się z podręcznikiem użytkownika płyty głównej, aby uzyskać więcej informacji. 1. Postępuj zgodnie z krokami w sekcji Instalacja sprzętu, aby wyłączyć komputer i upewnić się, że karta sieciowa została całkowicie wsunięta do slotu PCI. 2. Jeden koniec przewodu WOL powinien być już podłączony do karty sieciowej. Podłącz jego drugi koniec do 3- bolcowego złącza WOL na płycie głównej w komputerze. 3. Załóż ponownie obudowę komputera. Podłączanie sprzętu Użyj nieekranowanej skrętki (UTP) lub ekranowanej skrętki (STP) jako przewodów sieciowych. Poniższa tabela opisuje rodzaje przewodów sieciowych, stosowanych w sieciach o różnych prędkościach. PRĘDKOŚĆ RODZAJ PRZEWODU SIECIOWEGO 10 Base-T 2-parowy UTP/STP 100 Ohm, kategorii 3, 4 lub Base-TX 2-parowy UTP/STP 100 Ohm, kategorii 5 Upewnij się, że długość przewodu pomiędzy połączeniami nie przekracza 100 metrów.

Poniższe czynności instalacyjne wykonaj, jeśli Twój komputer obsługuje mechanizm WOL i masz zamiar z niego korzystać.

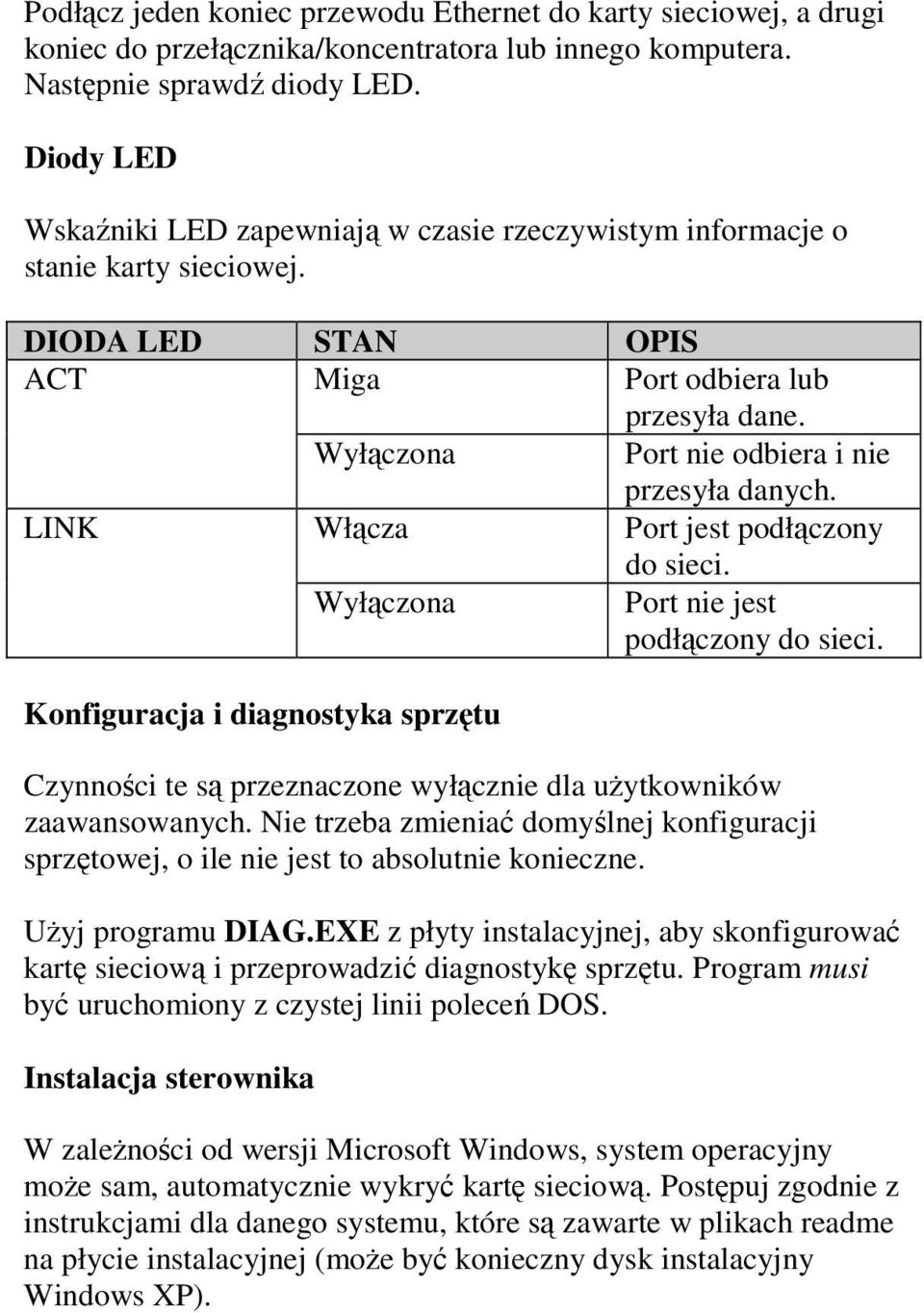

4 Podłącz jeden koniec przewodu Ethernet do karty sieciowej, a drugi koniec do przełącznika/koncentratora lub innego komputera. Następnie sprawdź diody LED. Diody LED Wskaźniki LED zapewniają w czasie rzeczywistym informacje o stanie karty sieciowej. DIODA LED STAN OPIS ACT Miga Port odbiera lub przesyła dane. Wyłączona Port nie odbiera i nie przesyła danych. LINK Włącza Port jest podłączony do sieci. Wyłączona Port nie jest podłączony do sieci. Konfiguracja i diagnostyka sprzętu Czynności te są przeznaczone wyłącznie dla użytkowników zaawansowanych. Nie trzeba zmieniać domyślnej konfiguracji sprzętowej, o ile nie jest to absolutnie konieczne. Użyj programu DIAG.EXE z płyty instalacyjnej, aby skonfigurować kartę sieciową i przeprowadzić diagnostykę sprzętu. Program musi być uruchomiony z czystej linii poleceń DOS. Instalacja sterownika W zależności od wersji Microsoft Windows, system operacyjny może sam, automatycznie wykryć kartę sieciową. Postępuj zgodnie z instrukcjami dla danego systemu, które są zawarte w plikach readme na płycie instalacyjnej (może być konieczny dysk instalacyjny Windows XP).

Wyłączona Port nie odbiera i nie przesyła danych. LINK Włącza Port jest podłączony do sieci. Wyłączona Port nie jest podłączony do sieci.

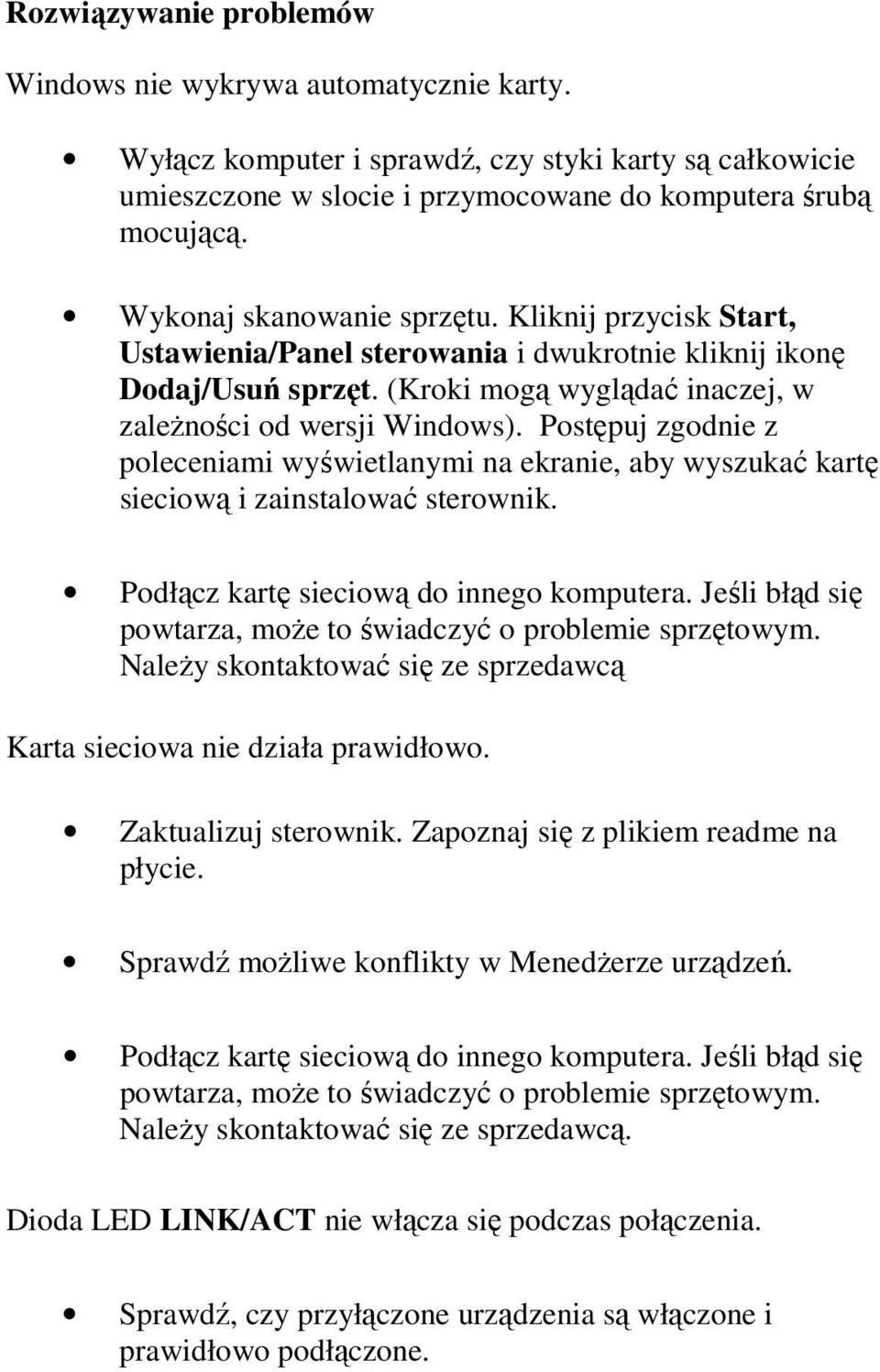

5 Rozwiązywanie problemów Windows nie wykrywa automatycznie karty. Wyłącz komputer i sprawdź, czy styki karty są całkowicie umieszczone w slocie i przymocowane do komputera śrubą mocującą. Wykonaj skanowanie sprzętu. Kliknij przycisk Start, Ustawienia/Panel sterowania i dwukrotnie kliknij ikonę Dodaj/Usuń sprzęt. (Kroki mogą wyglądać inaczej, w zależności od wersji Windows). Postępuj zgodnie z poleceniami wyświetlanymi na ekranie, aby wyszukać kartę sieciową i zainstalować sterownik. Podłącz kartę sieciową do innego komputera. Jeśli błąd się powtarza, może to świadczyć o problemie sprzętowym. Należy skontaktować się ze sprzedawcą Karta sieciowa nie działa prawidłowo. Zaktualizuj sterownik. Zapoznaj się z plikiem readme na płycie. Sprawdź możliwe konflikty w Menedżerze urządzeń. Podłącz kartę sieciową do innego komputera. Jeśli błąd się powtarza, może to świadczyć o problemie sprzętowym. Należy skontaktować się ze sprzedawcą. Dioda LED LINK/ACT nie włącza się podczas połączenia. Sprawdź, czy przyłączone urządzenia są włączone i prawidłowo podłączone.

Postępuj zgodnie z poleceniami wyświetlanymi na ekranie, aby wyszukać kartę sieciową i zainstalować sterownik. Podłącz kartę sieciową do innego komputera.

6 Sprawdź, czy w podłączonych urządzeniach działają karty sieciowe. Sprawdź, czy użyto prawidłowego rodzaju przewodu i czy odległość nie przekracza 100 m.
