1 MicroStation Niezrównane środowisko do modelowania informacji

2 W jaki sposób wybierane jest właściwe oprogramowanie do modelowania informacji? Większość projektów jest obecnie opracowywanych i dokumentowanych za pomocą oprogramowania do projektowania wspomaganego komputerowo (CAD). Jednak z uwagi na kurczące się budżety, krótkie terminy dostaw i coraz większe zakresy oraz złożoność projektów wiele organizacji decyduje się na modelowanie informacji jako rozwiązanie mające poprawić efektywność projektowania, skrócić czas dostawy i podnieść skuteczność operacji. Modelowanie informacji wykracza poza proste geometryczne reprezentacje projektów w 2D lub 3D, umożliwiając: Rejestrowanie i dołączanie wszystkich informacji związanych z projektem, które należy uwzględnić Podejmowanie uzasadnionych, a przez to skutecznych decyzji na wcześniejszym etapie projektowania dzięki lepszym, bardziej kompletnym projektom koncepcyjnym Eliminację błędów i przeoczeń w procesie tworzenia dokumentacji dzięki całkowicie zsynchronizowanej dokumentacji z modelu Zbadanie i przeanalizowanie wielu opcji w celu optymalizacji efektywności obiektów w rzeczywistym świecie Ponowne wykorzystanie informacji w celu poprawienia konstrukcji i funkcjonowania obiektów Jednak w odróżnieniu od większości oprogramowania CAD, oprogramowanie do modelowania informacji zwykle jest przydatne jedynie w pojedynczej dziedzinie, przez co zachodzi konieczność zastosowania wielu programów w celu zrealizowania całego projektu. W efekcie zachowanie spójności podczas wymiany informacji, ich analizy i oceny, tworzenia projektów i generowania dokumentów może pochłonąć ogromne nakłady ręcznej pracy. Warto zadać sobie pytania: Ile niepożądanych działań kosztuje dodatkowe ręczne wprowadzanie danych, utrata danych i podatne na błędy przeliczanie? Czy członkowie zespołu projektowego i udziałowcy projektu mogą podejmować najlepsze decyzje operacyjne oraz dotyczące projektowania i konstrukcji bez szybkiego dostępu do wszystkich potrzebnych i istotnych informacji? Ile czasu i środków finansowych jest traconych z powodu błędów oraz zmian i w efekcie braku zaufania do dokumentacji projektowej? Czy możliwe jest zaprojektowanie i stworzenie lepszej infrastruktury, gdyby można było wcześniej dokładnie przewidzieć jej rzeczywistą efektywność? MicroStation: Niezrównane środowisko do modelowania informacji MicroStation jest bezkonkurencyjnym środowiskiem do modelowania informacji zaprojektowanym w celu spełnienia trudnych wymagań stawianych przez architektów, inżynierów, konstruktorów oraz wykonawców (AECO) i geodetów. Oprogramowanie to jest doskonale dopasowane do wszystkich rodzajów infrastruktury i może być użyte jako aplikacja lub platforma technologiczna dla szeregu aplikacji specyficznych dla danej branży, zaprojektowanych przez firmę Bentley oraz innych dostawców rozwiązań informatycznych. MicroStation użyte jako aplikacja informatyczna zapewnia pełną interakcję z modelami 3D i rysunkami 2D w celu wygenerowania rzetelnej dokumentacji projektowej, takiej jak precyzyjne rysunki, realistyczne wizualizacje i efektowne animacje. Niezawodne narzędzia dostępu do danych i funkcje analizy umożliwiają wykonanie symulacji wydajności projektów. Co więcej, obsługa i integracja geometrii brył z danymi inżynierskimi z bezkonkurencyjnej gamy formatów oprogramowania CAD zapewnia użytkownikom możliwość bezproblemowej współpracy z całym zespołem projektowym. MicroStation pozwala na przykład na dołączenie jako odniesienie wielu formatów chmur punktów, w dowolnej skali, w celu zapewnienia kontekstu dla projektów i skrócenia procesu projektowania. Program MicroStation użyty w charakterze platformy technologicznej dla aplikacji specyficznych dla danej branży, zaprojektowanych przez firmę Bentley oraz innych dostawców oprogramowania, oferuje bardzo funkcjonalne podsystemy na potrzeby zapewnienia spójności i integracji geometrii z danymi oraz zapewnia użytkownikom taki sam komfort pracy w całym obszernym portfolio aplikacji do projektowania, konstruowania i symulacji. Gwarantuje, że każda aplikacja korzysta z tych zalet i dzięki temu zespoły z wielu branż mogą czerpać z portfolio kompatybilnych programów. Standard uznawany na całym świecie Począwszy od 1984 roku miliony użytkowników skorzystało z programu MicroStation, by zaprojektować, opracować modele, udokumentować, odwzorować na mapach i udoskonalić niezliczoną ilość projektów infrastrukturalnych na całym świecie. Środowisko do modelowania informacji MicroStation zostało wybrane jako jeden z wiodących na świecie produktów do projektowania, stosowany w 143 krajach i dostępny w 13 językach przez: 47 z 50 czołowych firm projektowych ENR 299 z czołowych właścicieli ujętych w Bentley Infrastructure 500, rankingu największych właścicieli obiektów infrastruktury na świecie 47 amerykańskich stanowych departamentów transportu 2

3 Kompatybilność i federacja danych pozwalają na wykorzystanie kompletnej informacji MicroStation zapewnia bardzo kompatybilne środowisko gwarantujące integrację informacji pochodzących z różnych źródeł oraz ich dostępność na żądanie dla zespołu, umożliwiając dołączenie dowolnych danych projektowych niezależnie od formatu. Przykładowo umowa o zachowanie kompatybilności zawarta pomiędzy firmą Bentley i Autodesk gwarantuje, że biblioteki RealDWG są osadzone w MicroStation, dzięki czemu użytkownicy mogą używać, edytować i dostarczać oryginalne pliki DWG z taką samą dokładnością jak produkty własne firmy Autodesk. W efekcie użytkownicy MicroStation zyskują elastyczność pozwalającą na bezpieczną wymianę danych z dowolnym użytkownikiem oprogramowania Bentley lub Autodesk. Co więcej, zespoły mają możliwość pracy z modelami informacji, które są połączone, a nie ograniczone do jednej bazy danych, dlatego MicroStation pozwala na obsługę nawet największych i najbardziej wymagających projektów przez zespoły działające w tej samej lokalizacji lub rozproszone na całym świecie. Federacja danych umożliwia opracowywanie i przechowywanie informacji projektowych na lokalnych dyskach każdego z uczestników projektu w środowisku, które swobodnie kojarzy je z powiązanymi projektami opracowywanymi przez innych, zachowując powiązania między nimi i pozwalając na ich agregację na żądanie. Krótko mówiąc, bogactwo funkcji oferowanych w MicroStation pozwala na wykorzystanie wszystkich dostępnych informacji niezależnie od formatu, skali, złożoności i lokalizacji geograficznej. Główne funkcje Obsługa wielu formatów precyzyjne łączenie istniejących danych z szerokiej gamy formatów geoprzestrzennych i AECO, w tym DGN, RealDWGTM, DXF, PDF, chmur punktów, U3D, 3DS, Rhino 3DM, IGES, Parasolid, ACIS SAT, CGM, STEP AP203/AP214, STL, OBJ, VRMLWorld, Google Earth KML, SketchUp SKP, Collada, ESRI SHP, IFC itd. Geokoordynacja automatyczna transformacja oraz integracja informacji geoprzestrzennych obsługująca setki układów współrzędnych geograficznych i zapewniająca, że dane przestrzenne będą zawsze wyświetlane w odpowiednim kontekście. Elastyczne odniesienia do plików aktualne informacje projektowe można wyświetlać i udostępniać w różnych formatach i w czasie rzeczywistym wszystkim uczestnikom projektu bez względu na ich lokalizację. Możliwość rozszerzenia funkcjonalności szeroki wachlarz opcji służących do dopasowania zachowania systemu MicroStation i wymiany danych z innymi systemami, w tym interfejs użytkownika z możliwością konfiguracji, makra definiowane przez użytkownika, obsługa VBA,.NET, C++, C# oraz Bentley MDL. Chmury punktów w MicroStation Chmury punktów są coraz częściej wykorzystywane w celu precyzyjnego rejestrowania istniejących warunków z zapewnieniem powykonawczego kontekstu dla nowych projektów i wyeliminowania czasochłonnego ponownego modelowania istniejących obiektów. MicroStation oferuje bardzo szybką i efektywną obsługę lokalnych chmur punktów, umożliwiając użytkownikom wyświetlanie tych danych, pracę z nimi, wizualizację, rejestrację, pomiar i wymiarowanie w czasie rzeczywistym bezpośrednio w środowisku projektowym. Uzyskane w ten sposób korzyści można zwiększyć, używając MicroStation w połączeniu z systemem zarządzania informacją projektową, ProjectWise firmy Bentley. ProjectWise przesyła strumieniowo podzbiory plików chmur punktów bezpośrednio do MicroStation, umożliwiając użytkownikom szybki dostęp i współdzielenie chmur punktów praktycznie każdej wielkości w zespołach rozproszonych po całym świecie. W efekcie daje to użytkownikom MicroStation wymierne korzyści, w tym: możliwość podejmowania trafnych decyzji dzięki wydajnemu wyświetlaniu i wizualizacji chmur punktów większą efektywność dzięki funkcji łatwego pomiaru i wymiarowania obiektów chmur punktów mającą na celu przyspieszenie realizacji projektu szybszy dostęp do danych dotyczących chmur punktów w przypadku użycia w połączeniu z usługami strumieniowej transmisji chmur punktów dostępnymi w ProjectWise 3

4 Spójne i wydajne środowisko gwarantuje rzetelną dokumentację projektową MicroStation umożliwia efektywne, precyzyjne i pewne dokumentowanie i prezentację projektu; działanie na wiarygodnej, adekwatnej do celów dokumentacji, która odzwierciedla najnowsze poprawki projektu podczas trwania prac i spójną prezentację założeń projektu wraz ze zmianami widocznymi nieodłącznie przez cały okres realizacji. Ujednolicenie środowiska projektowego w oparciu o platformę MicroStation zapewnia, spójność reprezentacji modelu, dostarczając kompletną informację, spełniając wszystkie wymagania. Dla projektu wygenerować można model przestrzenny, rysunki płaskie przekrojów, widoków czy detali, schematy, raporty, zestawienia, wizualizacje i animacje oraz wydruki; za pośrednictwem zapytań można usyskać bezpośredni dostęp do danych. MicroStation ułatwia użytkownikom zachowanie zgodności ze standardami. W efekcie bez trudu i w krótszym czasie tworzona jest spójna dokumentacja o lepszej jakości. Ponadto możliwość natychmiastowej synchronizacji modelu i wygenerowanych na jego podstawie rysunków upraszcza i automatyzuje proces przygotowania rysunków. Ponieważ cała dokumentacja projektowa spełnia te same standardy projektu i pochodzi z tego samego modelu, rezultatem jest wysokiej jakości dokumentacja, której może być pewny cały zespół projektowy. I-modele oraz mobilność informacji W jaki sposób rzetelnie i łatwo udostępniać informacje w modelach bez utraty kontroli nad własnością intelektualną? Za pomocą i-modeli. i-modele są kontenerami informacji opracowanymi przez firmę Bentley w celu umożliwienia szybkiej, łatwej, otwartej wymiany zawartości projektów inżynierskich z użyciem programu MicroStation lub bez niego. i-modele: Są samowystarczalne - niosą ze sobą całość informacji (schemat) potrzebnej do poprawnej interpretacji zawartych danych. Zapewniają łatwość przenoszenia zostały zoptymalizowane na potrzeby udostępniania i dystrybucji. Zachowują informację o źródle przechowują dane na temat ich pierwotnego źródła, celu i statusu informacji w czasie ich utworzenia. Zachowują dokładność zawierają wierną geometrię 2D i 3D oraz osadzone metadane bez utraty dokładności. Główne funkcje Precyzyjne kreślenie 2D/3D narzędzia do tworzenia spójnych, wysokiej jakości papierowych oraz inteligentnych, cyfrowych wydruków; fizycznych i cyfrowych modeli 3D oraz raportów. Zintegrowany przegląd projektu wbudowane narzędzia do wymiany cyfrowych komentarzy do projektów i powiązanych z nimi sugestii bezpośrednio w środowisku modelowania informacji. Zarządzanie standardami projektowania i produkcji narzędzia i szablony służące do przygotowania do wdrożenia i egzekwowania zastosowania standardów organizacyjnych i standardów dotyczących danych i geometrii dla projektu, w tym stylów wymiarowania, tekstu, linii oraz symboli szczegółów, wliczając narzędzia do analizy i kontroli projektów pod kątem zgodności ze standardami. Skalowalne zarządzanie zmianami możliwość śledzenia i zgłaszania zmian wprowadzonych do projektów aż do poziomu komponentów w całym cyklu życia modelu, wliczając kontrolę poprawek, cofanie zmian oraz wyświetlanie dokonanych wcześniej zmian w formie graficznej. Podpisy elektroniczne i uprawnienia zabezpieczenia plików projektowych mające na celu zapewnienie, że tylko uprawnione osoby mają możliwość wyświetlania, edycji lub drukowania projektów w ograniczonym okresie zdefiniowanym przez użytkownika. MicroStation generuje czytelną i rzetelną, inteligentną, dwuwymiarową i trójwymiarową cyfrową oraz papierową dokumentację projektową. 4

5 Hipermodele zapewniają pełną interakcję MicroStation pozwala łatwiej i szybciej odczytać dokumenty projektowe i w naturalny sposób z nimi pracować, a przez to podejmować trafne decyzje. Dzięki efektywnemu wykorzystaniu w czasie rzeczywistym wszystkich dostępnych i przydatnych informacji można podnieść świadomość projektu w całym przedsiębiorstwie. Zdolność tę, zapewniają hipermodele, które umożliwiają prezentację wzajemnie powiązanych informacji projektowych, wszelkiego rodzaju na potrzeby współdziałania w ramach przestrzennego kontekstu modelu 3D. Informacje te mogą obejmować bryły i powierzchnie, rysunki, specyfikacje, zdjęcia, chmury punktów, dokumenty, metadane, raporty, filmy, animacje, zasoby sieci WWW itd. Główne funkcje Hipermodele niemająca odpowiednika technologia pozwalająca na wydajne użycie wspólnych obiegów dla modeli i dokumentów. Automatyzuje zadania związane z generowaniem rysunków i tworzeniem adnotacji oraz scala powiązane dokumenty i informacje w jeden model 3D poprzez osadzone w nim łącza. Kompletny zbiór narzędzi do modelowania szeroki wachlarz narzędzi do projektowania 2D i 3D, mających na celu ułatwienie tworzenia modelu informacyjnego, w tym złożonej geometrii i powiązań, takich jak powierzchnie, siatki i modele bryłowe i parametryczne. Usprawnione środowisko projektowania innowacje upraszczające i przyspieszające realizację zadań projektowych i powiązanych z nimi obiegów dokumentów, w tym AccuDraw do dynamicznego wprowadzania danych z wyświetlaniem podpowiedzi, menu z możliwością konfiguracji, innowacyjny sposób sterowania programem wykorzystujący kontekstowe przypisanie klawiszy, a także inteligentne i interaktywne tryby przyciągania do punktów charakterystycznych. Przykład zrealizowanego projektu W niniejszym przykładzie hipermodelu opracowanego dla szpitala dziecięcego Nemours w Orlando na Florydzie widać połączenie informacji projektowych w jednym modelu pełną integrację rysunków i detali w kontekście 3D. Wyobraźmy sobie, ile błędów można uniknąć, oraz o ile czytelniejsze dla zespołów projektowych mogą być projekty dzięki zastosowaniu hipermodeli, które umożliwiają wyświetlenie wszystkich stosownych informacji projektowych w kontekście modelu. Zastosowanie hipermodeli rozwiązuje problem ewentualnych niejasności rysunków 2D oraz naturalnej niekompletności modeli 3D, których zwykle doświadczamy. 5

6 Środowisko danych inżynierskich i analiz umożliwia przeprowadzenie symulacji wydajności Coraz częściej przed zespołami projektowym pojawia się wymóg szybkiego i precyzyjnego przewidywania rzeczywistej wydajności projektów w celu zwiększenia szansy realizacji celów projektu. Dane inżynierskie i środowisko analiz MicroStation umożliwiają przeprowadzenie koncepcyjnych i bardzo szczegółowych technicznych analiz obiektów infrastruktury. Analizy dotyczą podsystemów, które obsługują wzajemne powiązania geometryczne, dane, relacje, ograniczenia, zachowania, położenie przestrzenne i koordynację geograficzną, obrazy rastrowe, wizualizacje, chmury punktów, zarządzanie historią projektu i prezentacje tematyczne. Uznana w branży funkcja wizualizacji dostępna w oprogramowaniu MicroStation pozwala użytkownikom w prosty sposób generować realistyczne wizualizacje i efektowne animacje. Dzięki nim można ocenić efekt wplywu decyzji na projekt i przekonać się, jak konstrukcja będzie wyglądać w rzeczywistym świecie. Korzystając z funkcji MicroStation do automatycznego wykrywania kolizji i symulowania harmonogramów, zespoły projektowe i wykonawcy mogą rozpoznać i rozwiązać potencjalne konflikty zanim okażą się kosztownymi problemami w fazie realizacji. Bogata gama funkcji do symulowania wydajności oferowana w tym programie pozwala na szybką analizę opcji i przewidzenie rzeczywistej wydajności, w celu znalezienia najlepszych alternatyw projektowych, czego rezultatem będą lepsze projekty realizowane w krótszym czasie i z mniejszym ryzykiem. Ponadto MicroStation zapewnia bardzo funkcjonalną platformę dla aplikacji symulacyjnych specyficznych dla danej branży. Symulowanie i rozwiązywanie kolizji przed rozpoczęciem robót budowlanych w celu uniknięcia kosztownych błędów na budowie. Podstawowe funkcje GenerativeComponents parametryczne narzędzia do projektowania służące do rejestrowania i wykorzystywania krytycznych relacji pomiędzy założeniami projektu i geometrią, pozwalające projektantom na wypróbowanie szeregu alternatyw projektowych i znalezienie najbardziej wydajnych opcji projektowania. Graficzna symulacja projektu narzędzia do analizy i wizualizacji modeli na podstawie ich geometrii lub atrybutów, wliczając wykrywanie i rozwiązywanie kolizji, animowanie i symulację modeli na podstawie harmonogramów projektu oraz style wyświetlania umożliwiające wizualizację w czasie rzeczywistym i analizę wysokości, pochylenia, kąta przesunięcia, nasłonecznienia i zacienienia. Realistyczne wizualizacje wiodące w branży narzędzia do generowania realistycznych wizualizacji modeli za pomocą silnika Luxology obsługującego technologię point-and-shoot, biblioteki tekstur i oświetlenia z dokładnie opisanymi właściwościami fizycznymi, technologię RPC (Rich Photorealistic Content) i rozproszone/sieciowe przetwarzanie. Efektowne animacje funkcje animacji służące do generowania realistycznych filmów i symulacji na podstawie modeli z wykorzystaniem klatek kluczowych i narzędzi do animacji z wykorzystaniem krzywych czasu, a także łatwych w użyciu kolejek zadań do wizualizacji w konkretnych branżach, takich jak symulacja dróg i wykonawstwo. GenerativeComponents umożliwia realizację projektów, które wcześniej praktycznie były nie do pomyślenia. 6

7 Platforma technologiczna do zastosowań branżowych W przypadku projektów obejmujących wiele różnych branż MicroStation oferuje wspólną platformę technologiczną, aby umożliwić wymianę danych pomiędzy uczestnikami projektu w całym cyklu życia infrastruktury począwszy od projektowania poprzez wykonawstwo, a skończywszy na obsłudze i konserwacji. Dzięki tej wspólnej platformie technologicznej zespoły mogą zastosować usprawnione obiegi zadań, które z natury są kompatybilne i wspierają współpracę w czasie rzeczywistym. Możliwość wykorzystania bardzo elastycznego i konfigurowalnego wspólnego interfejsu skraca również znacząco krzywą uczenia się w przypadku nowych użytkowników i przyspiesza przejście na nowe aplikacje. Z tych wszystkich względów użytkownicy na całym świecie korzystają z wiodących na rynku aplikacji opartych na oprogramowaniu MicroStation w praktycznie każdej dziedzinie w celu projektowania energooszczędnych budynków, bezpieczniejszych dróg, zakładów o większej wydajności produkcyjnej i niższej emisji zanieczyszczeń oraz wielu innych. Opinie użytkowników Operacje będące tradycyjnie procesem liniowym od modeli projektowych 3D do wygenerowanych rysunków 2D stały sie teraz obiegami zamkniętymi. Dzięki temu nasze zespoły mogą korzystać ze znacznie usprawnionego obiegu, szczególnie w przypadku pracy w dużych zespołach projektowych ze złożoną geometrią budynku. Przekształcenie wygenerowanych rysunków 2D na modele 3D zawsze pochłaniało dużo pracy. Teraz, dzięki hipermodelom można to zrobić dwoma kliknięciami myszy. Stephen Holmes, Foster + Partners Projektanci pokazują specjalistom z branży oprogramowania CAD sposób, w jaki chcą pracować z coraz bardziej złożonymi modelami obliczeniowymi w czasie projektowania. Firma Bentley odpowiedziała na to wyzwanie, wprowadzając na rynek rozwiązanie GenerativeComponents oraz odważną, odkrywczą i przeprojektowaną wersję swojego głównego interfejsu przepływu danych: GC Graph. Ten błyskawicznie rozwijający się projekt obiecuje udoskonalenie najnowocześniejszej technologii, dostarczając nowych narzędzi do zarządzania złożonymi modelami parametrycznymi oraz pozwalających je zrozumieć. Robert Woodbury, Simon Fraser University Jakość obrazowania, wydajność wizualizacji, nieustanny nurt udoskonalonych i nowych narzędzi do wizualizacji, jak również integracja ze standardowymi w branży formatami plików i zasobami znacząco zoptymalizowały procesy używane w czasie modelowania, renderowania i generowania obrazów. Tim Kohn, AECOM 7

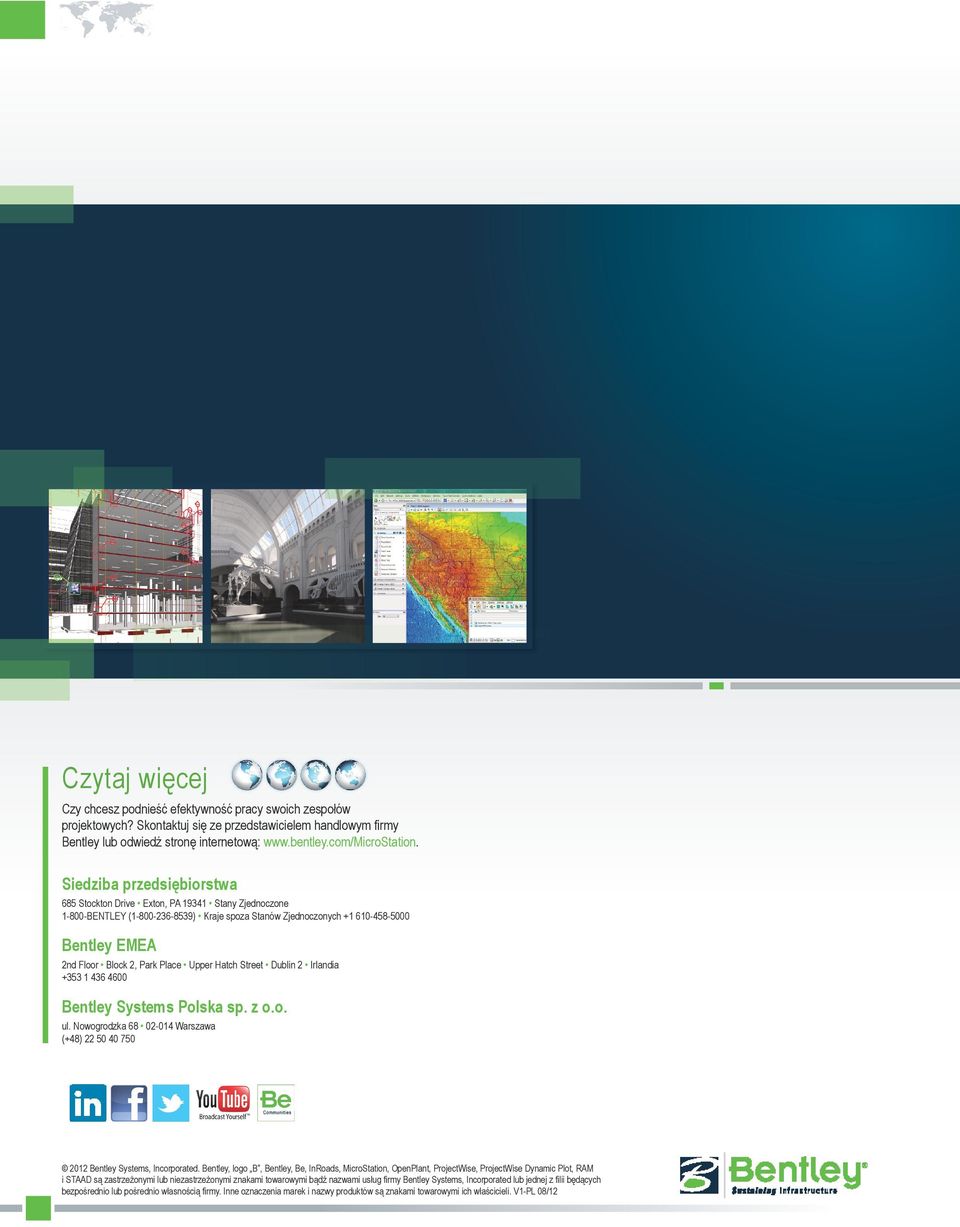

8 Czytaj więcej Czy chcesz podnieść efektywność pracy swoich zespołów projektowych? Skontaktuj się ze przedstawicielem handlowym firmy Bentley lub odwiedź stronę internetową: Siedziba przedsiębiorstwa 685 Stockton Drive Exton, PA Stany Zjednoczone BENTLEY ( ) Kraje spoza Stanów Zjednoczonych Bentley EMEA 2nd Floor Block 2, Park Place Upper Hatch Street Dublin 2 Irlandia Bentley Systems Polska sp. z o.o. ul. Nowogrodzka Warszawa (+48) Bentley Systems, Incorporated. Bentley, logo B, Bentley, Be, InRoads, MicroStation, OpenPlant, ProjectWise, ProjectWise Dynamic Plot, RAM i STAAD są zastrzeżonymi lub niezastrzeżonymi znakami towarowymi bądź nazwami usług firmy Bentley Systems, Incorporated lub jednej z filii będących bezpośrednio lub pośrednio własnością firmy. Inne oznaczenia marek i nazwy produktów są znakami towarowymi ich właścicieli. V1-PL 08/12
