1 System do analiz geotechnicznych 2015 Zintegrowany zoptymalizowany solwer dla platform 64-bitowych nowej generacji Rozwiązania Metody Elementów Skończonych dla geotechniki

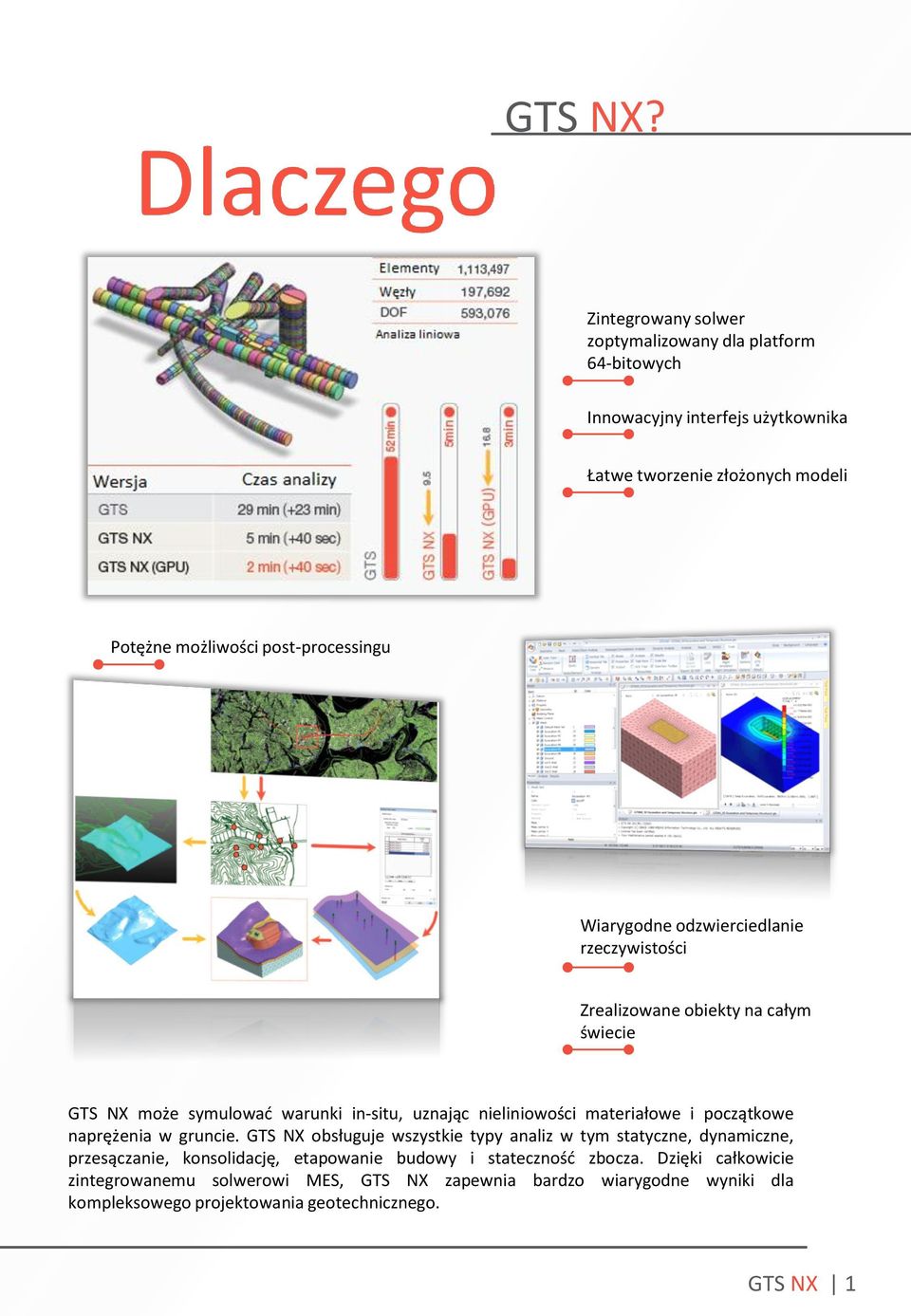

2 GTS NX? Zintegrowany solwer zoptymalizowany dla platform 64-bitowych Innowacyjny interfejs użytkownika Łatwe tworzenie złożonych modeli Potężne możliwości post-processingu Wiarygodne odzwierciedlanie rzeczywistości Zrealizowane obiekty na całym świecie GTS NX może symulować warunki in-situ, uznając nieliniowości materiałowe i początkowe naprężenia w gruncie. GTS NX obsługuje wszystkie typy analiz w tym statyczne, dynamiczne, przesączanie, konsolidację, etapowanie budowy i stateczność zbocza. Dzięki całkowicie zintegrowanemu solwerowi MES, GTS NX zapewnia bardzo wiarygodne wyniki dla kompleksowego projektowania geotechnicznego. GTS NX 1

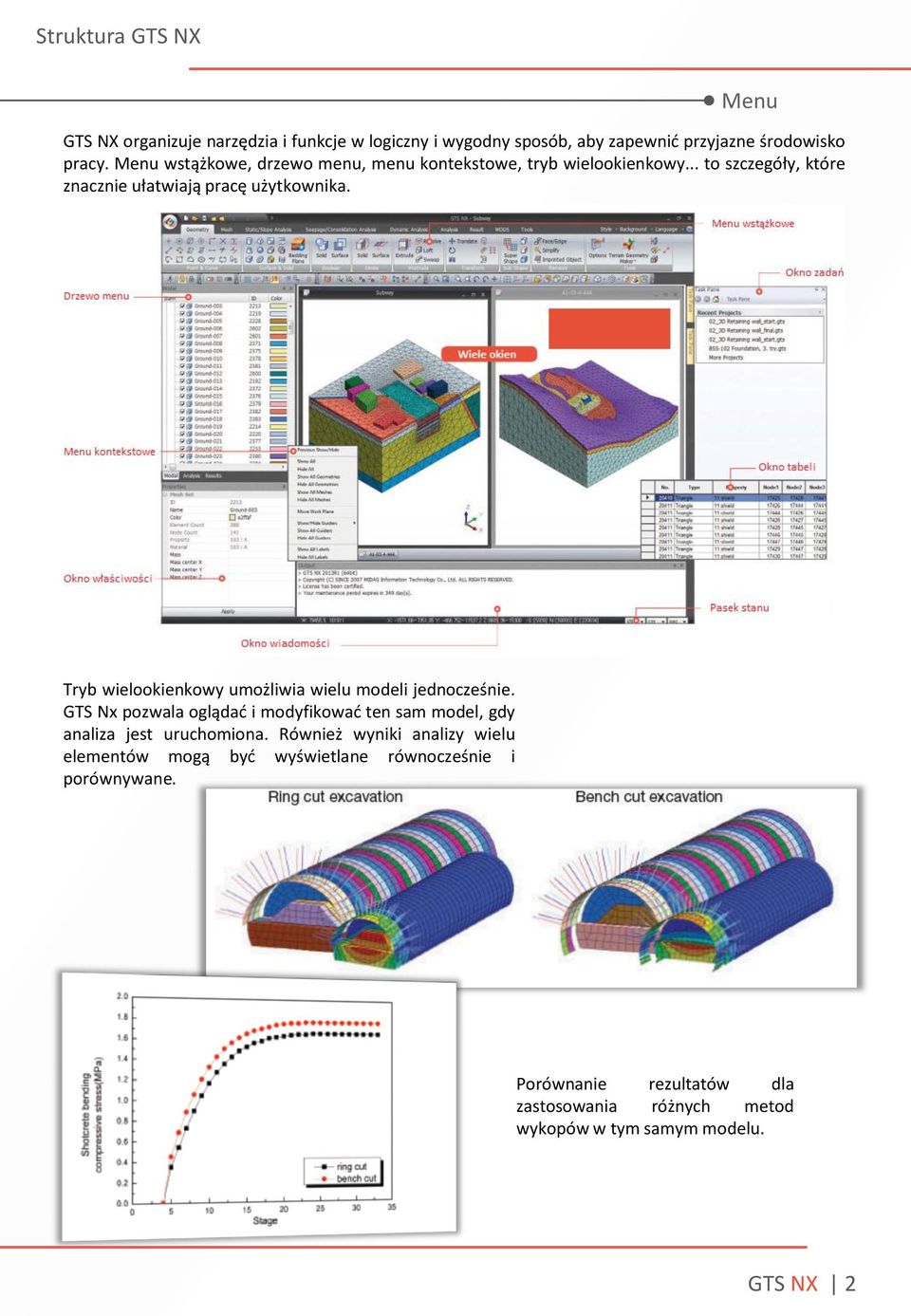

3 Struktura GTS NX Menu GTS NX organizuje narzędzia i funkcje w logiczny i wygodny sposób, aby zapewnić przyjazne środowisko pracy. Menu wstążkowe, drzewo menu, menu kontekstowe, tryb wielookienkowy... to szczegóły, które znacznie ułatwiają pracę użytkownika. Tryb wielookienkowy umożliwia wielu modeli jednocześnie. GTS Nx pozwala oglądać i modyfikować ten sam model, gdy analiza jest uruchomiona. Również wyniki analizy wielu elementów mogą być wyświetlane równocześnie i porównywane. Porównanie rezultatów dla zastosowania różnych metod wykopów w tym samym modelu. GTS NX 2

4 Modelowanie geometryczne Odwzorowanie terenu Modelowanie powierzchni za pomocą podstawowych poleceń CAD może być bardzo czasochłonne. Próby zaoszczędzenia czasu często prowadzą do zmniejszenia dokładności końcowej analizy. GTS NX wyposażony jest w wysokiej klasy kreator geometrii terenu, który automatycznie konwertuje mapy topograficzne na edytowalne powierzchnie. GTS NX jest wyposażony również w kreator, który pozwala z łatwością modelować nierówne warstwy gleby. Użytkownik może wykorzystać bezpośrednio swój profil gleby poprzez wprowadzenie kilku współrzędnych. Program będzie automatycznie ekstrapolował zmiany poziomu gruntu w każdym punkcie. Interfejs CAD GTS NX pozwala na importowanie rysunków CAD bezpośrednio do programu. Funkcja ta całkowicie eliminuje potrzebę odtwarzania istniejących rysunków w programie, pozwalając tym samym na zaoszczędzenie czasu pracy użytkownika. GTS NX 3

5 Modelowanie geometryczne Funkcje modelowania GTS NX jest wyposażony w różne zaawansowane funkcje modelowania, które pozwalają tworzyć nawet najbardziej skomplikowane projekty z niespotykaną łatwością i precyzją. Funkcje te pozwalają łatwo i intuicyjnie wprowadzać zmiany do modelu 3D i są szczególnie przydatne do modelowania szczegółów powierzchni warstw gleby. Siatka MES GTS NX posiada fukcję generowania hybrydowej siatki, która tworzy układ optymalnie łączący elementy sześcienne i czworościenne. Główną zaletą korzystania z elementów sześciennych jest to, że generują one stosunkowo dokładniejsze wyniki naprężeń niż elementy czworościenne; zaletą korzystania z elementów czworościennych jest to, że dokładniej odwzorowują krzywe i narożniki złożonej geometrii. GTS NX 4

6 Zaawansowane rodzaje analizy Analiza statyczna Analiza stateczności zbocza Analiza etapowania budowy Analiza dynamiczna Analiza konsolidacji Analiza przesączania Analiza sprzężona: naprężenieprzesączanie Analiza posadowienia GTS NX obsługuje pełen zakres analizy posadowienia - kompleksową analizę stóp fundamentowych, głębokich fundamentów, pali itd. Program posiada unikalną możliwośc symulacji zachowania grup pali, co pozwala sprawnie ustalić ich ostateczną konfigurację. GTS NX jest również wyposażony w funkcje pozwalające na analizę wpływu nowych fundamentów na już istniejące. GTS NX 5

7 Zaawansowane rodzaje analizy Analiza etapowania wykopów GTS NX pozwala analizować każdy etap realizacji wykopu wraz ze stałymi oraz tymczasowymi elementami używanymi w każdym etapie. Główną zaletą programu jest jego zdolność do obliczenia bardzo dokładnych momentow zginających oraz ugięć elementów mocujących. Analiza przesączania Jedną z wielu kluczowych korzyści, które GTS NX ma do zaoferowania, jest możliwość łatwego modelowania bardzo złożonej geometrii uwarstwienia 2D lub 3D. Pozwala również dokładnie modelować strefy, w których gradienty przesączania lub prędkości są wysokie poprzez zmianę rozmiaru elementów. Analiza zbocza Analiza MES 3D zapewnia bardzo szczegółowe wyniki, które są dużo dokładniejsze niż wyniki uzyskane przez konwencjonalne metody analizy równowagi 2D. Wielu inżynierów preferuje analizę 2D ze względu na stopień trudności. GTS NX posiada interfejs przyjazny dla użytkownika, który został specjalnie zaprojektowany aby obejść te ograniczenia i zastosować analizę MES 3D z łatwością, wydajnością i precyzją. GTS NX 6

8 Zaawansowane rodzaje analizy Analiza dynamiczna GTS NX pozwala w pełni wykorzystać modele 2D i 3D do analizy sejsmicznej. Jedną z kluczowych zalet korzystania z takich modeli jest możliwość rozważenia złożoności projektu, takich jak anizotropia gleby, nieregularna stratygrafia i topografia oraz interakcja podłoża. Modelowanie tuneli GTS NX posiada wszelkie narzędzia do modelowania oraz analizowania każdego etapu budowy tunelu, w tym symulacji samego wykopu i montażu podpór. Program umożliwia również wykonywanie analiz różnych rodzajów okładzin tunelowych, takich jak skały, beton natryskowy oraz beton niezbrojony. GTS NX pozwala na analizę kilku przypadków obciążenia takich jak pionowe naprężenia w gruncie i poziomy nacisk na powierzchnię tunelu. GTS NX 7

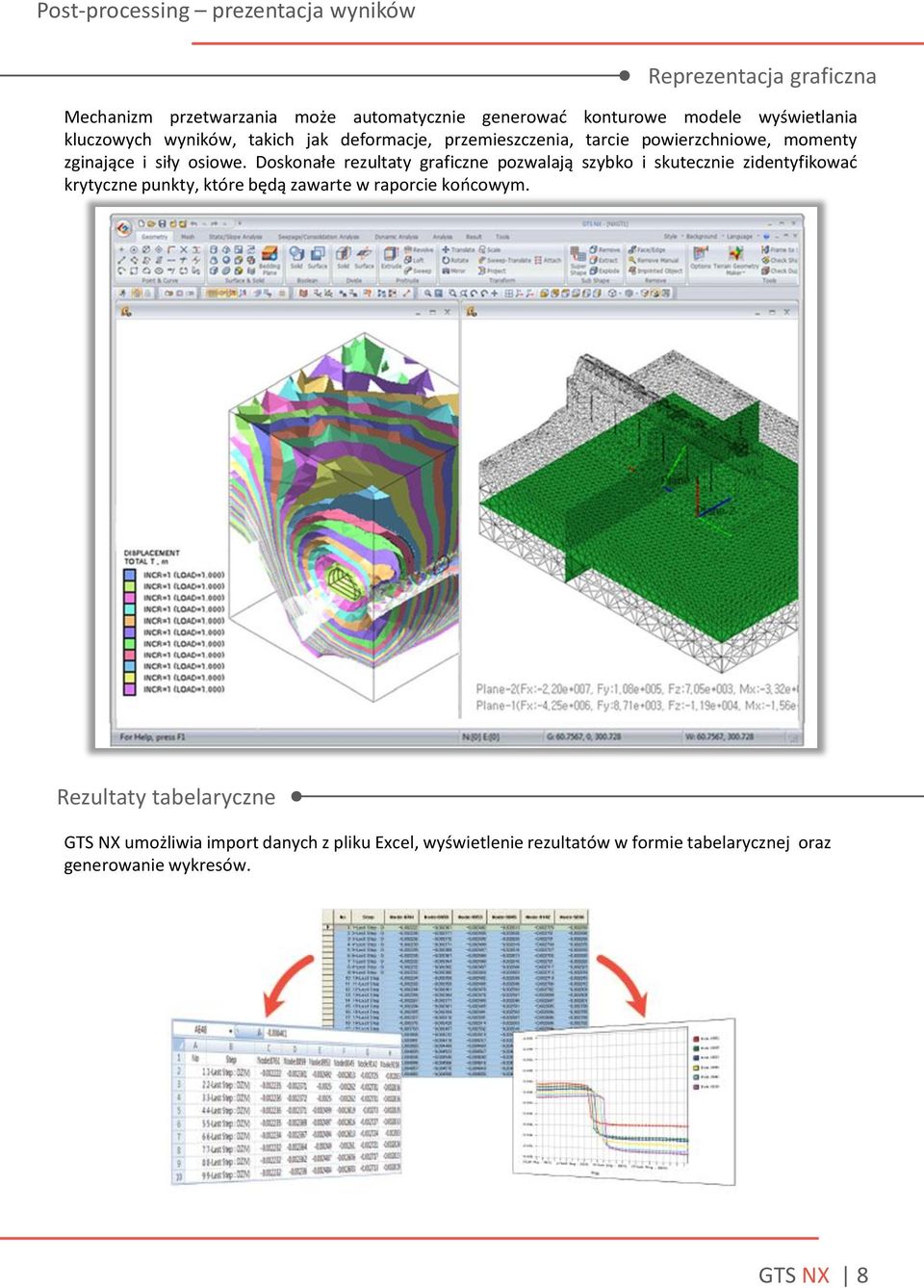

9 Post-processing prezentacja wyników Reprezentacja graficzna Mechanizm przetwarzania może automatycznie generować konturowe modele wyświetlania kluczowych wyników, takich jak deformacje, przemieszczenia, tarcie powierzchniowe, momenty zginające i siły osiowe. Doskonałe rezultaty graficzne pozwalają szybko i skutecznie zidentyfikować krytyczne punkty, które będą zawarte w raporcie końcowym. Rezultaty tabelaryczne GTS NX umożliwia import danych z pliku Excel, wyświetlenie rezultatów w formie tabelarycznej oraz generowanie wykresów. GTS NX 8

10 Obszary zastosowań Fundamenty Palazzo Versace and D1 Tower, ZEA Wykopy New Expressway Route 60, Korea Południowa Przepływ wody gruntowej Odeon Tower, Monako Buhang Dam, Korea Południowa Tunele King s Cross Station, Wielka Brytania ONKALO, Finlandia GTS NX 9
