System telefonii przewodowej. PSTN Public Switched Telephone Network POTS Plain Old Telephone Service
|
|
- Ryszard Jastrzębski
- 7 lat temu
- Przeglądów:
Transkrypt
1 System telefonii przewodowej PSTN Public Switched Telephone Network POTS Plain Old Telephone Service
2 Twórca telefonu - Aleksander Graham Bell 10 marzec 1876 dzień narodzin przewodowej komunikacji telefonicznej Watson, proszę przyjść tutaj, pilnie Pana potrzebuję pierwsze słowa wypowiedziane do telefonu
3 potem: mikrofon węglowy tarcza numerowa dzwonek itd.. mikrofon węglowy
4 Nazewnictwo widełki mikrotelefon słuchawka mikrofon tarcza numerowa
5 Powszechność telefonii w oczach ludzi końca XIX wieku
6
7 Najprostsze łącze telefoniczne
8 Uproszczony schemat aparatu telefonicznego CB centralnej baterii
9 przywołanie
10 rozmowa - słuchanie
11 rozmowa - mówienie antylokalność - zmniejszenie słyszalności swojego głosu w słuchawce
12 schemat zastępczy linii telefonicznej...
13 wybieranie numeru abonenta
14 współczesny aparat telefoniczny elektroniczny, z pozostawieniem wszystkich dotychczasowych funkcji

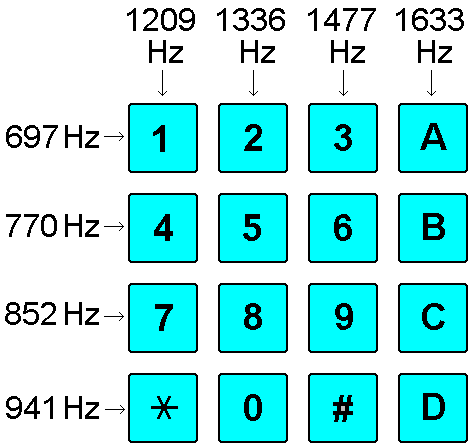

15 wybieranie tonowe (częstotliwościowe) DTMF (Dual Tone Multiple Frequency) jednoczesna generacja dwóch częstotliwości i wysyłanie ich do centrali Dlaczego takie dziwne wartości częstotliwości?
16 Wybieranie tonowe (częstotliwościowe) częstotliwości kombinacyjne m f 1 ± n f 2 nie powinny być równe żadnej z 8-miu częstotliwości znamiennych (bo na linii może zachodzić jakieś mieszanie częstotliwości), głos ludzki i hałasy docierające do mikrofonu nie powinny imitować sygnałów tonowych (można rozmawiać podczas wybierania numeru).?
17 dzwonek w elektronicznym aparacie telefonicznym jest uruchamiany napięciem dzwonienia 60V, 25 Hz przychodzącym z centrali.
18 Schemat uzyskiwania sygnałów DTMF w aparacie telefonicznym
19 Kodowanie mowy w telefonii PCM ITU-T G.711 ITU-T G.722
20 ITU-T G.711 Problem - stosunek S/N zależy znacznie od poziomu sygnału; słabe sygnały są kodowane z dużym względnym błędem kwantyzacji S N,dB 6 n silny sygnał OK słaby sygnał -?
21 czy warto zmniejszać szerokość przedziału kwantyzacji, czyli zwiększać ilość bitów?
22 lepiej utrzymywać wysoki poziom sygnału poprzez jego kompresję kompresor po zdekodowaniu potrzebna jest operacja odwrotna - ekspansja w ekspanderze
23 kompresja wg tzw. krzywej A (stosowana w Europie) y 1 ln Ax 1 ln A A = 87,6 dla x>1/a y Ax 1 ln A
24 kompresja wg tzw. krzywej (stosowana w USA) y ln(1 x) = 255 ln(1 ) nieznaczne różnice między krzywymi A i
25 stosowanie kompresji jest możliwe też na drodze cyfrowej kompresja analogowa i kodowanie równomierne kodowanie nierównomierne - odpowiednik kompresji
26 Cały zakres zmienności sygnału w jedną stronę (np. 0-1V) podzielony jest na 8 przedziałów o szerokościach równych 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 i 1/128 całego zakresu w każdym z tych przedziałów jest 16 podprzedziałów kwantyzacji (o różnej szerokości)
27 wartość próbki sygnału kodowana jest przez 7 bitów, z tego 3 pokazują numer przedziału, 4 pokazują jedną z 16 wartości w przedziale (czyli pokazują podprzedział) do tego dodawany jest jeszcze bit znaku = 0 - gdy x > 0, = 1 - gdy x < 0
28 Kompresja w koderze numer przedziału wartość maksymalna w przedziale numer przedziału przetwornik A/C 11+1 bitowy bit znaku przed kompresją po kompresji
29 Uzyskuje się bardzo dobrą zgodność z wymaganą krzywą kompresji
30 najmniejszych przedziałów kwantyzacji w zakresie zmian sygnału (0-1) jest 2048 = 2 11 największych przedziałów kwantyzacji w zakresie zmian sygnału (0-1) jest = 32 = 2 5 bit znaku największe wartości sygnału kodowane są z rozdzielczością 1+5 = 6 bitową najmniejsze wartości sygnału kodowane są z rozdzielczością 1+11 = 12 bitową bit znaku
31 kodowanie A
32 Kodowanie mowy wg zalecenia ITU-T G.722 Pasmo mowy = 7 khz Przepływność nadal 64 kb/s jak to jest możliwe? 1) częstotliwość próbkowania 16 khz! 2) podział pasma Hz i Hz 3) oddzielne kodowanie pasm: bity 4) adaptacyjne kodowanie różnicowe (~delta)
33 filtry cyfrowe Adaptive Differential PCM
34 bardzo uproszczony schemat blokowy kodera ADPCM
35 CENTRALE TELEFONICZNE
36 Generacje central telefonicznych ręczne biegowe (Siemens, Strowger) sygnalizacja dekadowa krzyżowe (Pentaconta, ARF102) sygnalizacja dekadowa sygnalizacja R2 elektroniczne (ECWB, EIOA) sygnalizacja dekadowa sygnalizacja R2 cyfrowe (5ESS, S12, DGT) sygnalizacja SS7
37
38 wybierak Strowgera
39 Nowsze centrale elektromechaniczne systemu Pentaconta (F) wybieraki krzyżowe
40 stan wyjściowy
41 po pierwszej cyfrze
42 po drugiej cyfrze
43 wybierak Pentaconta
44 Współczesne centrale telefoniczne = cyfrowe, z komutacją elektroniczną Komutacja bezstykowa niezawodność szybkość komutowane sygnały mowy muszą występować w postaci cyfrowej (PCM)
45 współpraca centrali z aparatami analogowymi
46 współpraca centrali z aparatami cyfrowymi
47 Schemat blokowy centrali
48 pole komutacyjne AZL AZL
49 AZL- Abonencki Zespół Liniowy SLIC - Subscriber Line Interface Circuit funkcje AZL podawanie zasilania 48V do abonenta zabezpieczenie przepięciowe podawanie sygnału dzwonienia 60V, 25 Hz sygnalizacja stanu pracy linii przetwarzanie A/C i C/A transformacja linii 2/4 i 4/2 testowanie linii B O R S C H T
50 biegunowość napięcia zasilającego dlaczego uziemiony jest +?
51 Przykładowa realizacja układu rozgałęźnika 2-4 i 4-2
52 Realizacja układu rozgałęźnika z wykorzystaniem układu aktywnego
53 jony miedzi są odpychane od przewodów przewody szybko ulegają rozpuszczeniu (korozji) jony miedzi są przyciągane przez przewody korozja przewodów jest zahamowana.
54 Komutacja w centrali komutacja czasowa - przeniesienie zawartości jednej szczeliny czasowej do innej szczeliny, w tym samym trakcie PCM komutacja przestrzenna - przeniesienie zawartości szczeliny czasowej w jednym trakcie PCM do tej samej szczeliny w innym trakcie
55 komutator czasowy komutator czasowy zamiana informacji szeregowej na równoległą i odwrotnie
56 przykładowa budowa komutatora czasowego sekwencyjny zapis danych wejściowych adres komórki odczytywanej numer kanału wejściowego numer kanału wyjściowego dane o połączeniach
57 komutator przestrzenny komutator przestrzenny
58 Realizacja komutatorów przestrzennych komutator krzyżowy (crossbar)
59 Realizacja komutatorów przestrzennych komutator krzyżowy (crossbar) połączenia wymagana ilość punktów połączeniowych ~ n 2
60 komutator krzyżowy 2 x 2, z którego można budować większe...
61 pole komutacyjne 8 x 8 z komutatorów 2 x 2
62 pole komutacyjne 8 x 8 z komutatorów 2 x 2 1-4
63 pole komutacyjne 8 x 8 z komutatorów 2 x
64 pole komutacyjne 8 x 8 z komutatorów 2 x
65 pole komutacyjne 8 x 8 z komutatorów 2 x stan blokady pola komutacyjnego nie można zrealizować połączeń 5-2, 7-2, 2-7, itd.
66 Pola nieblokowalne Closa Pole jest nieblokowalne, gdy m w r 1

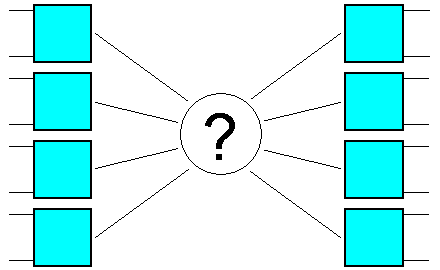

67 pole komutacyjne 8 x 8
68 pole komutacyjne 8 x 8
69 pole komutacyjne 8 x 8 ilość punktów komutac =?
70 pole komutacyjne 8 x
71 ISDN Integrated Service Digital Network lub It Still Does Nothing
72 sieć telefoniczna sieci dedykowane ( jednousługowe ) sieć telegraficzna wydzielone sieci danych sieci foniczne wysokiej jakości szerokopasmowe sieci analogowe
73 wąskopasmowa sieć ISDN N- ISDN sieci foniczne wysokiej jakości szerokopasmowe sieci analogowe
74 szerokopasmowa sieć ISDN B- ISDN
75 W 1988 r. opracowano (ITU -T) pierwsze rekomendacje dla sieci ISDN; są one równoważne normom międzynarodowym. Co można podłączyć do sieci ISDN? telefony 3,1 khz; telefony 7 khz; telefaksy grupy 4; wideotelefony; itp. urządzenia z interfejsem ISDN. Nie ogranicza się zakresu... Przykładowe możliwości w telefonie: prezentacja numeru; zabronienie prezentacji numeru, wielokrotny numer abonenta, przenośność terminala,...
76 B - kanał informacyjny o przepływności 64 kb/s, D - kanał sterujący o przepływności 16 kb/s, D - kanał sterujący o przepływności 64 kb/s, 2B+D = 144 kb/s 30B+D = 1984 kb/s (160 kb/s) (2048 kb/s)
77 Kanał dostępu podstawowego BRA - Basic Rate Access 3 kanały logiczne, ale tylko jeden fizyczny! Dlaczego tylko 64 kb/s?
78 u abonenta Network Termination max. 8 urządzeń magistrala pasywna sieć publiczna ISDN 2B+D
79 Zasady łączenia terminali abonenckich czas przejścia sygnału w linii 1 km = 5 s czas trwania bitu ~ 5 s
80 schemat blokowy telefonu ISDN
81 W styku S stosowany jest zmodyfikowany pseudoternarny (pseudotrójwartościowy) kod AMI (AMI - alternate mark inversion) normalny kod AMI 0 0 V 1 ± U V na przemian kod zmodyfikowany (ISDN) 0 ± 0,75 V na przemian 1 0 V stan wysokiej impedancji!
82 Spośród 8 urządzeń jednocześnie dwa mogą być aktywne; pozostałe nadają , czyli są w stanie wysokiej impedancji O aktywności urządzenia decydują bity kanału D. Bity kanału D wysyłane przez wszystkie urządzenia występują jednocześnie (synchronizacja!) i są sumowane w jednej linii. wysoka impedancja +/-U +/-U = = = 0 0(+) + 0(+) = 0(+) 0(-) + 0(-) = 0(-) 0(+) + 0(-) =?? zwarcie - stan niedozwolony
83 Sygnalizacja w kanale D Bity z kanału D odbierane są jak leci Program nadzorczy warstwy 2. tworzy z nich ramki protokołu LAPD (Link Access Procedure D-channel). Program warstwy 3. wyłuskuje z nich wiadomości i je interpretuje
84 U abonenta linia 4-przewodowa; jedna para nadawanie, druga - odbiór Nieduże odległości - można na to sobie pozwolić W sieci zewnętrznej musi być linia 2-przewodowa (koszt, wykorzystanie istniejących linii analogowych). Jak rozróżnić sygnały w takiej linii pod względem kierunku transmisji? 1) technika ping-ponga (ograniczenie zasięgu i szybkości); 2) technika kasowania echa (współcześnie stosowana). 5km 25 s
85 Do przejścia z linii 4-przewodowej na 2-przewodową potrzebny jest rozgałęźnik (hybrid). Dlaczego trzeba kasować echo? - bo sytuacja może być daleka od ideału. rozgałęźnik odbicia przenik echo sygnał użyteczny
86 Sposób kasowania echa w zakończeniu sieciowym (NT) adaptacyjny tłumik (kasownik) echa
87 kasownik echa sygnał błędu
88 styk S styk U kod 2B1Q ,5 V ,833 V 01-0,833 V 00-2,5 V Kod 2B1O
89 ramka w styku U
