1 ĆWICZENIE - NR 3 Wykonaj na tokarce CNC detal przedstawiony na rysunku wykonawczym. Materiał: wałek aluminiowy PA6, wymiary surówki do obróbki należy dobrać na bazie wymiarów rysunkowych elementu. Programowanie należy najpierw rozpocząć dla prawej strony detalu i zapisanie w pamięci programu, następnie należy odwrócić element obrobiony na symulatorze poprzez wytworzenie nowego programu obróbczego i napisanie programu obróbczego dla prawej strony detalu. Do realizacji zadania wykorzystaj oprogramowanie MTS i SINUMERIK 840. Tam gdzie to możliwe zastosuj cykle obróbcze. W celu wytworzenia programu CNC na obrabiarkę proszę wykonać następujące czynności: ustalenie planu pracy, ustalenie sposobu zamocowania detalu i niezbędnych narzędzi, wytworzenie programu CNC, przeprowadzić symulację programu CNC detalu na danym symulatorze. Po napisaniu programu proszę przesłać programy od obrabiarki i wykonać obróbkę i sterując obróbką blok po bloku. Podczas wykonywania zadania na obrabiarce zwróć szczególną uwagę na: kolejność wykonywanych programów, kolejność zamocowania narzędzi skrawających zgodnie z twoim programem dostosowanym do danej obrabiarki, ustalenie wartości korekcyjnych narzędzi w głowicy i poprawne ich wprowadzenie do pamięci maszyny, zamocowania przedmiotu obrabianego w uchwycie, dokładność pomiaru i ustalenie punktu zerowego przedmiotu obrabianego. Po wykonaniu detalu sprawdź wymiary detalu i wprowadź ewentualne poprawki wartości korekcyjnych odpowiedniego narzędzia. Po wprowadzeniu poprawek przeprowadź obróbkę na nowo. ł

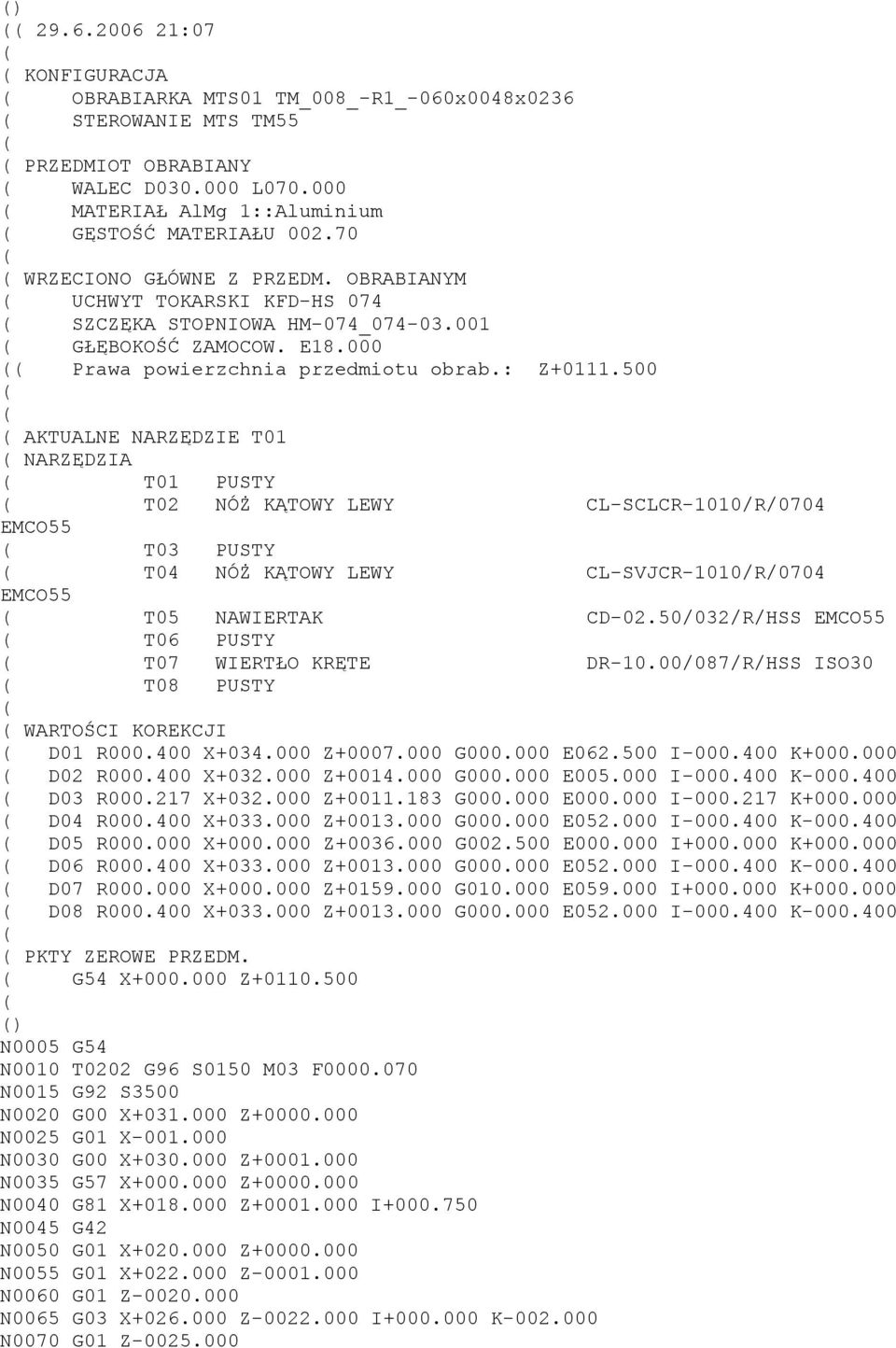

2 ) :07 KONFIGURACJA OBRABIARKA MTS01 TM_008_-R1_-060x0048x0236 STEROWANIE MTS TM55 PRZEDMIOT OBRABIANY WALEC D L MATERIAŁ AlMg 1::Aluminium GĘSTOŚĆ MATERIAŁU WRZECIONO GŁÓWNE Z PRZEDM. OBRABIANYM UCHWYT TOKARSKI KFD-HS 074 SZCZĘKA STOPNIOWA HM-074_ GŁĘBOKOŚĆ ZAMOCOW. E Prawa powierzchnia przedmiotu obrab.: Z AKTUALNE NARZĘDZIE T01 NARZĘDZIA T01 PUSTY T02 NÓŻ KĄTOWY LEWY CL-SCLCR-1010/R/0704 T03 PUSTY T04 NÓŻ KĄTOWY LEWY CL-SVJCR-1010/R/0704 T05 NAWIERTAK CD-02.50/032/R/HSS T06 PUSTY T07 WIERTŁO KRĘTE DR-10.00/087/R/HSS ISO30 T08 PUSTY WARTOŚCI KOREKCJI D01 R X Z G E I K D02 R X Z G E I K D03 R X Z G E I K D04 R X Z G E I K D05 R X Z G E I K D06 R X Z G E I K D07 R X Z G E I K D08 R X Z G E I K PKTY ZEROWE PRZEDM. G54 X Z ) N0005 G54 N0010 T0202 G96 S0150 M03 F N0015 G92 S3500 N0020 G00 X Z N0025 G01 X N0030 G00 X Z N0035 G57 X Z N0040 G81 X Z I N0045 G42 N0050 G01 X Z N0055 G01 X Z N0060 G01 Z N0065 G03 X Z I K N0070 G01 Z

3 N0075 G01 X Z N0080 G01 Z N0085 G01 X N0090 G40 N0095 G80 N0100 G00 X Z N0105 T0505 G97 S1500 M03 F N0110 G00 X Z N0115 G01 Z N0120 G00 Z N0125 G00 X Z N0130 T0707 F G97 S1000 M03 N0135 G00 X Z N0140 G84 Z K A B D N0145 G00 X Z N0150 M30 ) :25 KONFIGURACJA OBRABIARKA MTS01 TM_008_-R1_-060x0048x0236 STEROWANIE MTS TM55 PRZEDMIOT OBRABIANY GEOMETRIA X Z G01 X Z G01 X Z G01 X Z G01 X Z G03 X Z I K G02 X Z I K G01 X Z G03 X Z I K G01 X Z G01 X Z G03 X Z I K G01 X Z G01 X Z G01 X Z G01 X Z G01 X Z G01 X Z M30 MATERIAŁ AlMg 1::Aluminium GĘSTOŚĆ MATERIAŁU WRZECIONO GŁÓWNE Z PRZEDM. OBRABIANYM UCHWYT TOKARSKI KFD-HS 074 SZCZĘKA STOPNIOWA HM-074_ GŁĘBOKOŚĆ ZAMOCOW. E Prawa powierzchnia przedmiotu obrab.: Z AKTUALNE NARZĘDZIE T01 NARZĘDZIA T01 PUSTY T02 NÓŻ KĄTOWY LEWY CL-SCLCR-1010/R/0704

4 T03 PUSTY T04 NÓŻ KĄTOWY LEWY CL-SVJCR-1010/R/0704 T05 NAWIERTAK CD-02.50/032/R/HSS T06 PUSTY T07 WIERTŁO KRĘTE DR-10.00/087/R/HSS ISO30 T08 PUSTY WARTOŚCI KOREKCJI D01 R X Z G E I K D02 R X Z G E I K D03 R X Z G E I K D04 R X Z G E I K D05 R X Z G E I K D06 R X Z G E I K D07 R X Z G E I K D08 R X Z G E I K PKTY ZEROWE PRZEDM. G54 X Z ) N0005 G54 N0010 T0202 G96 S0150 M03 F N0015 G92 S3500 N0020 G00 X Z N0025 G01 X N0030 G00 X Z N0035 G57 X Z N0040 G81 X Z I N0045 G42 N0050 G01 X Z N0055 G01 X Z N0060 G01 Z N0065 G01 X N0070 G01 X Z N0075 G01 Z N0080 G01 X N0085 G01 X Z N0090 G01 Z N0095 G01 X N0100 G40 N0105 G80 N0110 G00 X Z N0115 T0404 G96 S0200 F M03 N0120 G92 S4000 N0125 G00 X Z N0045 G42 N0050 G01 X Z N0055 G01 X Z N0060 G01 Z N0065 G01 X N0070 G01 X Z N0075 G01 Z N0080 G01 X N0085 G01 X Z N0090 G01 Z N0095 G01 X N0100 G40 N0130 G00 X Z N0135 M30

5 N10 G90 DIAMON N20 G54 N30 TRANS Z69.5 N40 G96 S200 T2 D1 F0.07 M3 N50 LIMS=2500 N60 G0 X32 Z0 N70 G1 X-1 N80 G0 X29.25 Z1 N90 G1 Z-38 N100 G0 X30 Z1 N110 G0 X28.5 N120 G1 Z-27 N130 G0 X29.25 Z1 N140 G0 X27.75 N150 G1 Z-26 N160 G0 X28.5 Z1 N170 G0 X27 N180 G1 Z-26 N190 G0 X27.75 Z1 N200 G0 X26.4 N210 G1 Z-25 N220 G1 X30 Z-31 N230 G0 Z1 N240 G0 X25.6 N250 G1 Z-21 N260 G0 X26.5 Z1 N270 G0 X25 N280 G1 Z-20.5 N290 G0 X25.75 Z1 N300 G0 X24.4 N310 G1 Z-20 N320 G0 X25 Z1 N330 G0 X23.7 N340 G1 Z-19.8 N350 G0 X24.4 Z1 N360 G0 X23 N370 G1 Z-19.8 N380 G0 X23.7 Z1 N390 G0 X22.4 N400 G1 Z-19.8 N410 G0 X23 Z1 N420 G0 X18 N430 G42 N440 G1 X20 Z0 N450 G1 X22 Z-1 N460 G1 Z-20 Sinumerik 840D Nr programu o0311 N470 G3 X26 Z-22 I0 K-2 N480 G1 Z-25 N490 G1 X29 Z-30 N500 G1 Z-38 N510 G40 N520 G1 X32 N530 G0 X35 Z100 N540 M5 N550 G97 S1200 T5 D1 F0.01 M3 N560 G0 X0 Z1 N570 G1 Z-6 N580 G0 Z1 N590 G0 X35 Z100 N600 T7 D1 F0.02 G97 S1200 M3 N610 G0 X0 Z1 N620 G1 Z-5 N630 G0 Z-4 N640 G1 Z-10 N650 G0 Z-9 N660 G1 Z-15 N670 G0 Z-14 N680 G1 Z-18 N690 G0 Z1 N700 G0 X35 Z100 N710 M30

6 N10 G90 DIAMON N20 G54 N30 TRANS Z69.5 N40 G96 S200 T2 D1 F0.07 M3 N50 LIMS=2500 N60 G0 X32 Z0 N70 G1 X-1 N80 G0 X29.25 Z1 N90 G1 Z-29.8 N100 G0 X30 Z1 N110 G0 X28.5 N120 G1 Z-29.8 N130 G0 X29.5 Z1 N140 G0 X27.75 N150 G1 Z-29.8 N160 G0 X28.5 Z1 N170 G0 X27 N180 G1 Z-29.8 N190 G0 X27.75 Z1 N200 G0 X26.25 N210 G1 Z-29.8 N220 G0 X27 Z1 N230 G0 X25.5 N240 G1 Z-29.8 N250 G0 X26.25 Z1 N260 G0 X24.75 N270 G1 Z-29.8 N280 G0 X25.5 Z1 N290 G0 X24 N300 G1 Z-29.8 N310 G0 X24.75 Z1 N320 G0 X23.25 N330 G1 Z-29.8 N340 G0 X24 Z1 N350 G0 X22.4 N360 G1 Z-29.8 N370 G0 X23.25 Z1 N380 G0 X21.7 N390 G1 Z-8.5 N400 G0 X22.4 Z1 N410 G0 X21 N420 G1 Z-7.5 N430 G0 X21.7 Z1 N440 G0 X20.5 N450 G1 Z-6 N460 G0 X21.25 Z1 Sinumerik 840D Nr programu o0322 N470 G0 X20 N480 G1 Z-6 N490 G1 X22 Z-12 N500 G0 Z1 N510 G0 X19.3 N520 G1 Z-6 N530 G0 X20 Z1 N540 G0 X18.6 N550 G1 Z-6 N560 G1 X22.4 Z-16 N570 G0 Z1 N580 G0 X18 N590 G1 Z-6 N600 G0 Z1 N610 G0 X17.2 N620 G1 Z-6 N630 G1 X22.4 Z-19 N640 G0 Z1 N650 G0 X16.4 N660 G1 Z-6 N670 G1 X22.4 Z-22 N680 G0 Z1 N690 G0 X15.7 N700 G1 Z-6 N710 G0 X16.4 Z1 N720 G0 X15 N730 G1 Z-6 N740 G0 X16.4 Z1 N750 G0 X14.4 N760 G1 Z-5.8 N770 G0 X15 Z1 N780 G0 X13.7 N790 G1 Z-5.8 N800 G0 X14.4 Z1 N810 G0 X13 N820 G1 Z-5.8 N830 G0 X13.7 Z1 N840 G0 X12.4 N850 G1 Z-5.8 N860 G0 X13 Z1 N870 G0 X11.7 N880 G1 Z-5.8 N890 G0 X12.4 Z1 N900 G0 X11 N910 G1 Z-5.8 N920 G0 X11.7 Z1 N930 G0 X10.4 N940 G1 Z-5.8 N950 G0 X35 Z100 N960 T4 D1 F0.03 G96 S150 M3 N970 LIMS=3000 N980 G0 X6 Z1 N990 G42 N1000 G1 X8 Z0 N1010 G1 X10 Z-1 N1020 G1 Z-6 N1030 G1 X16 N1040 G1 X22 Z-22 N1050 G1 Z-30 N1060 G1 X27 N1070 G1 X29 Z-31 N1080 G1 Z-34 N1090 G1 X32 N1100 G40 N1110 G0 X35 Z100 N1120 M30

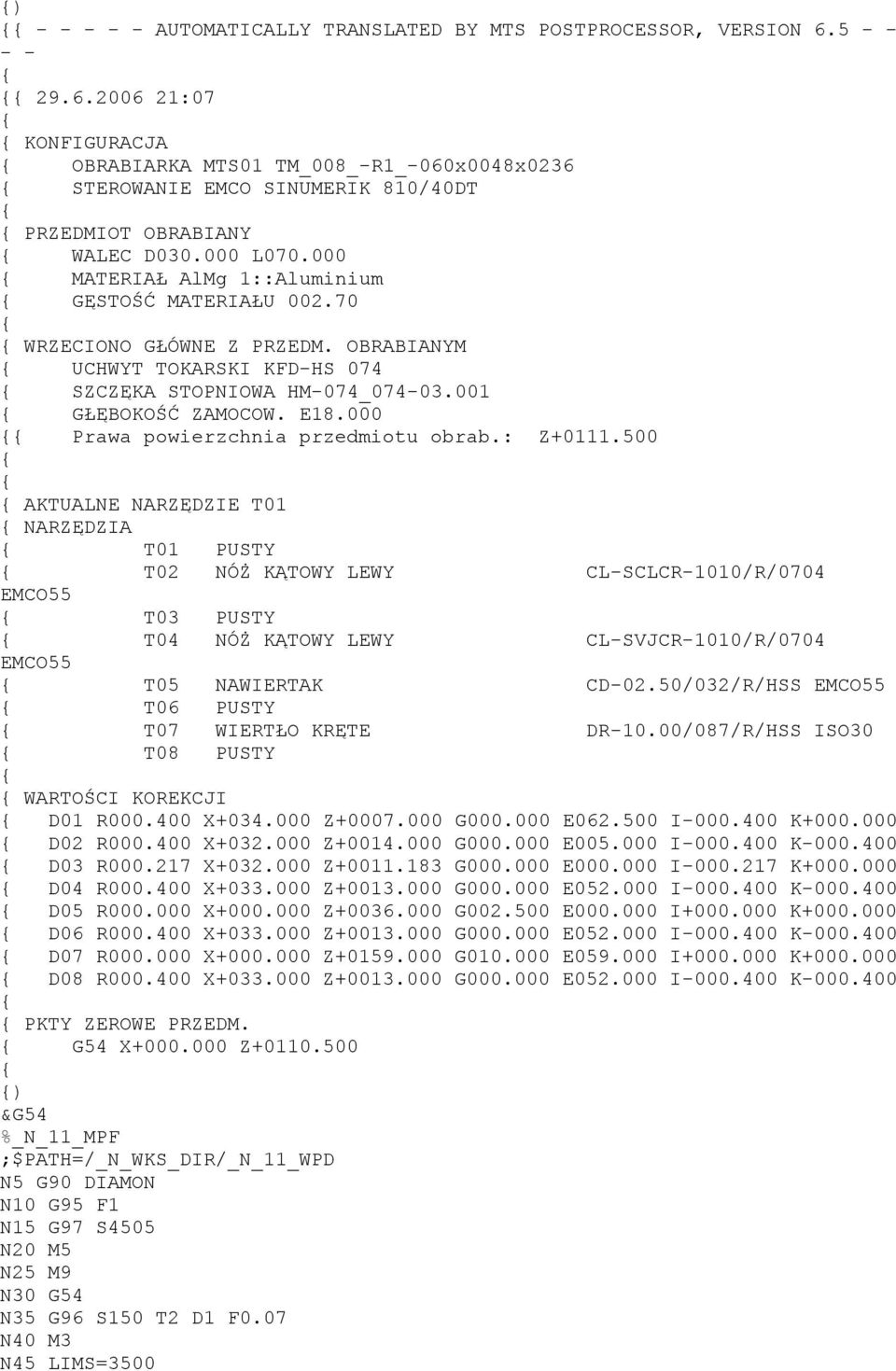

7 ) AUTOMATICALLY TRANSLATED BY MTS POSTPROCESSOR, VERSION :07 KONFIGURACJA OBRABIARKA MTS01 TM_008_-R1_-060x0048x0236 STEROWANIE EMCO SINUMERIK 810/40DT PRZEDMIOT OBRABIANY WALEC D L MATERIAŁ AlMg 1::Aluminium GĘSTOŚĆ MATERIAŁU WRZECIONO GŁÓWNE Z PRZEDM. OBRABIANYM UCHWYT TOKARSKI KFD-HS 074 SZCZĘKA STOPNIOWA HM-074_ GŁĘBOKOŚĆ ZAMOCOW. E Prawa powierzchnia przedmiotu obrab.: Z AKTUALNE NARZĘDZIE T01 NARZĘDZIA T01 PUSTY T02 NÓŻ KĄTOWY LEWY CL-SCLCR-1010/R/0704 T03 PUSTY T04 NÓŻ KĄTOWY LEWY CL-SVJCR-1010/R/0704 T05 NAWIERTAK CD-02.50/032/R/HSS T06 PUSTY T07 WIERTŁO KRĘTE DR-10.00/087/R/HSS ISO30 T08 PUSTY WARTOŚCI KOREKCJI D01 R X Z G E I K D02 R X Z G E I K D03 R X Z G E I K D04 R X Z G E I K D05 R X Z G E I K D06 R X Z G E I K D07 R X Z G E I K D08 R X Z G E I K PKTY ZEROWE PRZEDM. G54 X Z ) &G54 %_N_11_MPF ;$PATH=/_N_WKS_DIR/_N_11_WPD N5 G90 DIAMON N10 G95 F1 N15 G97 S4505 N20 M5 N25 M9 N30 G54 N35 G96 S150 T2 D1 F0.07 N40 M3 N45 LIMS=3500

8 N50 G0 X31 Z0 N55 G1 X-1 N60 G0 X30 Z1 N65 CYCLE95"L3",0.75,0,0,0,0.07,0.035,0.035,1) N70 G0 X35 Z100 N75 G97 S1500 G17 N80 T5 D1 F0.003 N85 G0 X0 Z1 N90 G1 Z-5 N95 G0 Z1 N100 G0 X35 Z130 N105 G17 N110 T7 D1 S1000 N115 G0 X0 Z1 N120 CYCLE831,1,, ,,,5,3,1,1,1,1) N125 G18 N130 G0 X35 Z10 N135 M30 subprograms: generated: L3.arc %_N_L3_SPF ;$PATH=/_N_WKS_DIR/_N_11_WPD N5 G0 X18 Z1 N10 G1 X20 Z0 N15 G1 X22 Z-1 N20 G1 Z-20 N25 G3 X26 Z-22 I0 K-2 N30 G1 Z-25 N35 G1 X29 Z-30 N40 G1 Z-34 N45 G1 X30.5 N50 M17 ) AUTOMATICALLY TRANSLATED BY MTS POSTPROCESSOR, VERSION :25 KONFIGURACJA OBRABIARKA MTS01 TM_008_-R1_-060x0048x0236 STEROWANIE EMCO SINUMERIK 810/40DT PRZEDMIOT OBRABIANY GEOMETRIA X Z G01 X Z G01 X Z G01 X Z G01 X Z G03 X Z I K G02 X Z I K G01 X Z G03 X Z I K G01 X Z G01 X Z G03 X Z I K

9 G01 X Z G01 X Z G01 X Z G01 X Z G01 X Z G01 X Z M30 MATERIAŁ AlMg 1::Aluminium GĘSTOŚĆ MATERIAŁU WRZECIONO GŁÓWNE Z PRZEDM. OBRABIANYM UCHWYT TOKARSKI KFD-HS 074 SZCZĘKA STOPNIOWA HM-074_ GŁĘBOKOŚĆ ZAMOCOW. E Prawa powierzchnia przedmiotu obrab.: Z AKTUALNE NARZĘDZIE T01 NARZĘDZIA T01 PUSTY T02 NÓŻ KĄTOWY LEWY CL-SCLCR-1010/R/0704 T03 PUSTY T04 NÓŻ KĄTOWY LEWY CL-SVJCR-1010/R/0704 T05 NAWIERTAK CD-02.50/032/R/HSS T06 PUSTY T07 WIERTŁO KRĘTE DR-10.00/087/R/HSS ISO30 T08 PUSTY WARTOŚCI KOREKCJI D01 R X Z G E I K D02 R X Z G E I K D03 R X Z G E I K D04 R X Z G E I K D05 R X Z G E I K D06 R X Z G E I K D07 R X Z G E I K D08 R X Z G E I K PKTY ZEROWE PRZEDM. G54 X Z ) &G54 %_N_22_MPF ;$PATH=/_N_WKS_DIR/_N_22_WPD N5 G90 DIAMON N10 G95 F1 N15 G97 S4505 N20 M5 N25 M9 N30 G54 N35 G96 S150 T2 D1 F0.07 N40 M3 N45 LIMS=3500 N50 G0 X31 Z0 N55 G1 X-1 N60 G0 X30 Z1 N65 CYCLE95"L4",0.75,0.2,0.25,0,0.07,0.035,0.035,1) N70 G0 X35 Z100

10 N75 T4 D1 F0.03 S200 N80 LIMS=4000 N85 G0 X6 Z1 N90 G42 N95 G1 X8 Z0 N100 G1 X10 Z-1 N105 G1 Z-6 N110 G1 X16 N115 G1 X22 Z-22 N120 G1 Z-30 N125 G1 X27 N130 G1 X29 Z-31 N135 G1 Z-35 N140 G1 X30.5 N145 G40 N150 G0 X35 Z100 N155 M30 subprograms: generated: L4.arc %_N_L4_SPF ;$PATH=/_N_WKS_DIR/_N_22_WPD N5 G0 X6 Z1 N10 G1 X8 Z0 N15 G1 X10 Z-1 N20 G1 Z-6 N25 G1 X16 N30 G1 X22 Z-22 N35 G1 Z-30 N40 G1 X27 N45 G1 X29 Z-31 N50 G1 Z-35 N55 G1 X30.5 N60 M17 N10 G90 DIAMON N20 G54 N30 TRANS Z69.5 N40 G96 S200 T2 D1 F0.07 M3 N50 LIMS=2500 N60 G0 X32 Z0 N70 G1 X-1 N80 G0 X29.25 Z1 N90 G1 Z-38 N100 G0 X30 Z1 N110 G0 X28.5 N120 G1 Z-27 N130 G0 X29.25 Z1 N140 G0 X27.75 N150 G1 Z-26 N160 G0 X28.5 Z1 N170 G0 X27 N180 G1 Z-26 N190 G0 X27.75 Z1 N200 G0 X26.4 N210 G1 Z-25 N220 G1 X30 Z-31 N230 G0 Z1

11 N240 G0 X25.6 N250 G1 Z-21 N260 G0 X26.5 Z1 N270 G0 X25 N280 G1 Z-20.5 N290 G0 X25.75 Z1 N300 G0 X24.4 N310 G1 Z-20 N320 G0 X25 Z1 N330 G0 X23.7 N340 G1 Z-19.8 N350 G0 X24.4 Z1 N360 G0 X23 N370 G1 Z-19.8 N380 G0 X23.7 Z1 N390 G0 X22.4 N400 G1 Z-19.8 N410 G0 X23 Z1 N420 G0 X18 N430 G42 N440 G1 X20 Z0 N450 G1 X22 Z-1 N460 G1 Z-20 N470 G3 X26 Z-22 I0 K-2 N480 G1 Z-25 N490 G1 X29 Z-30 N500 G1 Z-38 N510 G40 N520 G1 X32 N530 G0 X35 Z100 N540 M5 N550 G97 S1200 T5 D1 F0.01 M3 N560 G0 X0 Z1 N570 G1 Z-6 N580 G0 Z1 N590 G0 X35 Z100 N600 T7 D1 F0.02 G97 S1200 M3 N610 G0 X0 Z1 N620 G1 Z-5 N630 G0 Z-4 N640 G1 Z-10 N650 G0 Z-9 N660 G1 Z-15 N670 G0 Z-14 N680 G1 Z-18 N690 G0 Z1 N700 G0 X35 Z100 N710 M30 N10 G90 DIAMON N20 G54 N30 TRANS Z69.5 N40 G96 S200 T2 D1 F0.07 M3 N50 LIMS=2500 N60 G0 X32 Z0 N70 G1 X-1 N80 G0 X29.25 Z1 N90 G1 Z-29.8

12 N100 G0 X30 Z1 N110 G0 X28.5 N120 G1 Z-29.8 N130 G0 X29.5 Z1 N140 G0 X27.75 N150 G1 Z-29.8 N160 G0 X28.5 Z1 N170 G0 X27 N180 G1 Z-29.8 N190 G0 X27.75 Z1 N200 G0 X26.25 N210 G1 Z-29.8 N220 G0 X27 Z1 N230 G0 X25.5 N240 G1 Z-29.8 N250 G0 X26.25 Z1 N260 G0 X24.75 N270 G1 Z-29.8 N280 G0 X25.5 Z1 N290 G0 X24 N300 G1 Z-29.8 N310 G0 X24.75 Z1 N320 G0 X23.25 N330 G1 Z-29.8 N340 G0 X24 Z1 N350 G0 X22.4 N360 G1 Z-29.8 N370 G0 X23.25 Z1 N380 G0 X21.7 N390 G1 Z-8.5 N400 G0 X22.4 Z1 N410 G0 X21 N420 G1 Z-7.5 N430 G0 X21.7 Z1 N440 G0 X20.5 N450 G1 Z-6 N460 G0 X21.25 Z1 N470 G0 X20 N480 G1 Z-6 N490 G1 X22 Z-12 N500 G0 Z1 N510 G0 X19.3 N520 G1 Z-6 N530 G0 X20 Z1 N540 G0 X18.6 N550 G1 Z-6 N560 G1 X22.4 Z-16 N570 G0 Z1 N580 G0 X18 N590 G1 Z-6 N600 G0 Z1 N610 G0 X17.2 N620 G1 Z-6 N630 G1 X22.4 Z-19 N640 G0 Z1 N650 G0 X16.4 N660 G1 Z-6 N670 G1 X22.4 Z-22 N680 G0 Z1 N690 G0 X15.7 N700 G1 Z-6

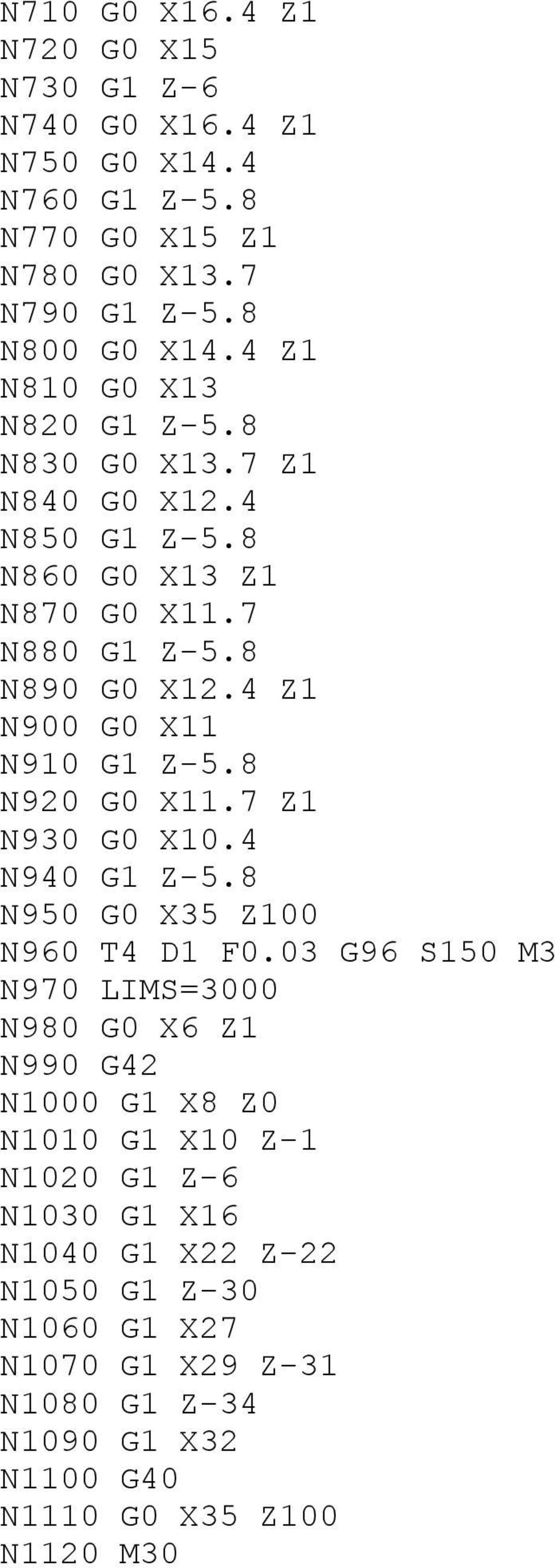

13 N710 G0 X16.4 Z1 N720 G0 X15 N730 G1 Z-6 N740 G0 X16.4 Z1 N750 G0 X14.4 N760 G1 Z-5.8 N770 G0 X15 Z1 N780 G0 X13.7 N790 G1 Z-5.8 N800 G0 X14.4 Z1 N810 G0 X13 N820 G1 Z-5.8 N830 G0 X13.7 Z1 N840 G0 X12.4 N850 G1 Z-5.8 N860 G0 X13 Z1 N870 G0 X11.7 N880 G1 Z-5.8 N890 G0 X12.4 Z1 N900 G0 X11 N910 G1 Z-5.8 N920 G0 X11.7 Z1 N930 G0 X10.4 N940 G1 Z-5.8 N950 G0 X35 Z100 N960 T4 D1 F0.03 G96 S150 M3 N970 LIMS=3000 N980 G0 X6 Z1 N990 G42 N1000 G1 X8 Z0 N1010 G1 X10 Z-1 N1020 G1 Z-6 N1030 G1 X16 N1040 G1 X22 Z-22 N1050 G1 Z-30 N1060 G1 X27 N1070 G1 X29 Z-31 N1080 G1 Z-34 N1090 G1 X32 N1100 G40 N1110 G0 X35 Z100 N1120 M30
