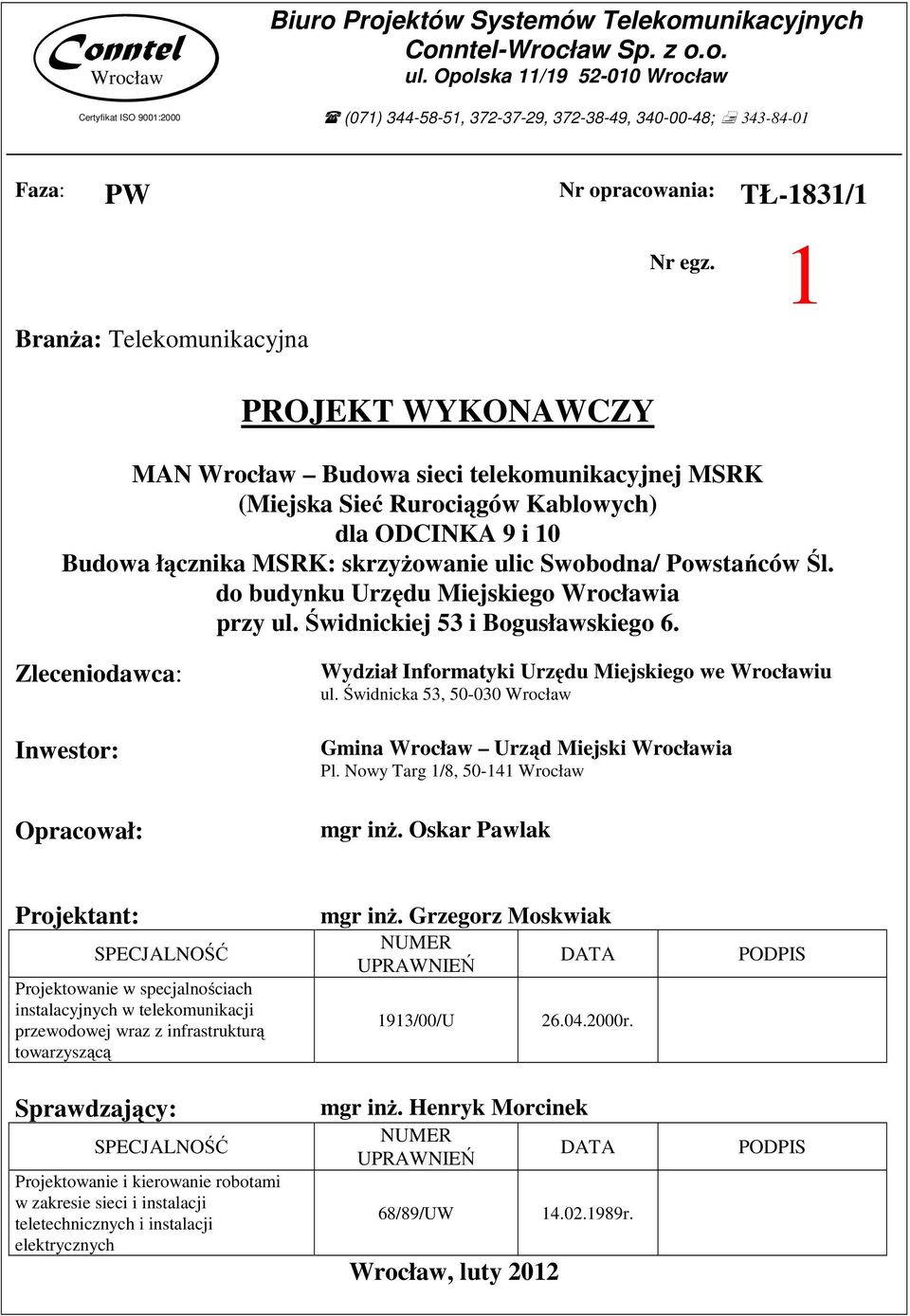

1 Conntel Wrocław Biuro Projektów Systemów Telekomunikacyjnych Conntel-Wrocław Sp. z o.o. ul. Opolska 11/ Wrocław Certyfikat ISO 9001:2000 (071) , , , ; Faza: PW Nr opracowania: TŁ-1831/1 Branża: Telekomunikacyjna Nr egz. 1 PROJEKT WYKONAWCZY MAN Wrocław Budowa sieci telekomunikacyjnej MSRK (Miejska Sieć Rurociągów Kablowych) dla ODCINKA 9 i 10 Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia. Zleceniodawca: Inwestor: Opracował: Wydział Informatyki Urzędu Miejskiego we Wrocławiu ul. Świdnicka 53, Wrocław Gmina Wrocław Urząd Miejski Wrocławia Pl. Nowy Targ 1/8, Wrocław mgr inż. Oskar Pawlak Projektant: SPECJALNOŚĆ Projektowanie w specjalnościach instalacyjnych w telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą Sprawdzający: SPECJALNOŚĆ Projektowanie i kierowanie robotami w zakresie sieci i instalacji teletechnicznych i instalacji elektrycznych mgr inż. Grzegorz Moskwiak NUMER DATA UPRAWNIEŃ 1913/00/U r. mgr inż. Henryk Morcinek NUMER DATA UPRAWNIEŃ 68/89/UW Wrocław, luty r. PODPIS PODPIS

2 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.2 2. Spis zawartości dokumentacji 1. Strona tytułowa 2. Spis zawartości dokumentacji 3. Spis rysunków i załączników 3.1. Spis rysunków 4. Dane wyjściowe do projektowania 4.1. Podstawa prawna 4.2. Przedmiot opracowania 4.3. Zakres opracowania 4.4. Materiały założeniowe 4.5. Projekty związane 5. Opis techniczny 5.1. Charakterystyka ogólna 5.2. Budowa rurociągów kablowych w ziemi 5.3. Budowa mikrokanalizacji 5.4. Wprowadzenia rurociągu i mikrokanalizacji do budynków oraz do szaf kablowych 6. Uwagi końcowe 7. Zestawienia tabelaryczne 8. Rysunki zgodnie z pkt. 3.1 Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

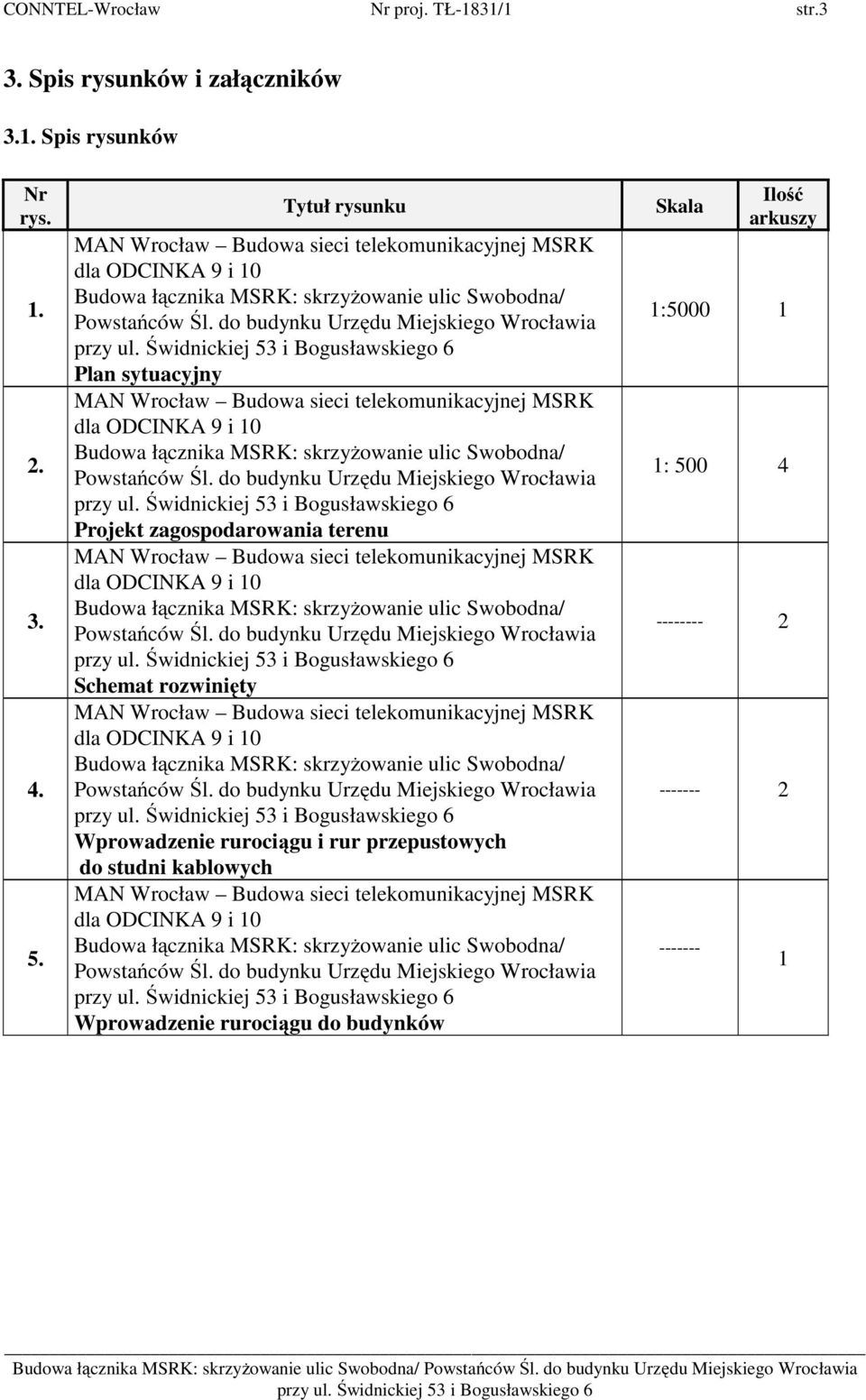

3 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.3 3. Spis rysunków i załączników 3.1. Spis rysunków Nr rys Tytuł rysunku MAN Wrocław Budowa sieci telekomunikacyjnej MSRK dla ODCINKA 9 i 10 Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia Plan sytuacyjny MAN Wrocław Budowa sieci telekomunikacyjnej MSRK dla ODCINKA 9 i 10 Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia Projekt zagospodarowania terenu MAN Wrocław Budowa sieci telekomunikacyjnej MSRK dla ODCINKA 9 i 10 Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia Schemat rozwinięty MAN Wrocław Budowa sieci telekomunikacyjnej MSRK dla ODCINKA 9 i 10 Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia Wprowadzenie rurociągu i rur przepustowych do studni kablowych MAN Wrocław Budowa sieci telekomunikacyjnej MSRK dla ODCINKA 9 i 10 Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia Wprowadzenie rurociągu do budynków Skala Ilość arkuszy 1: : Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

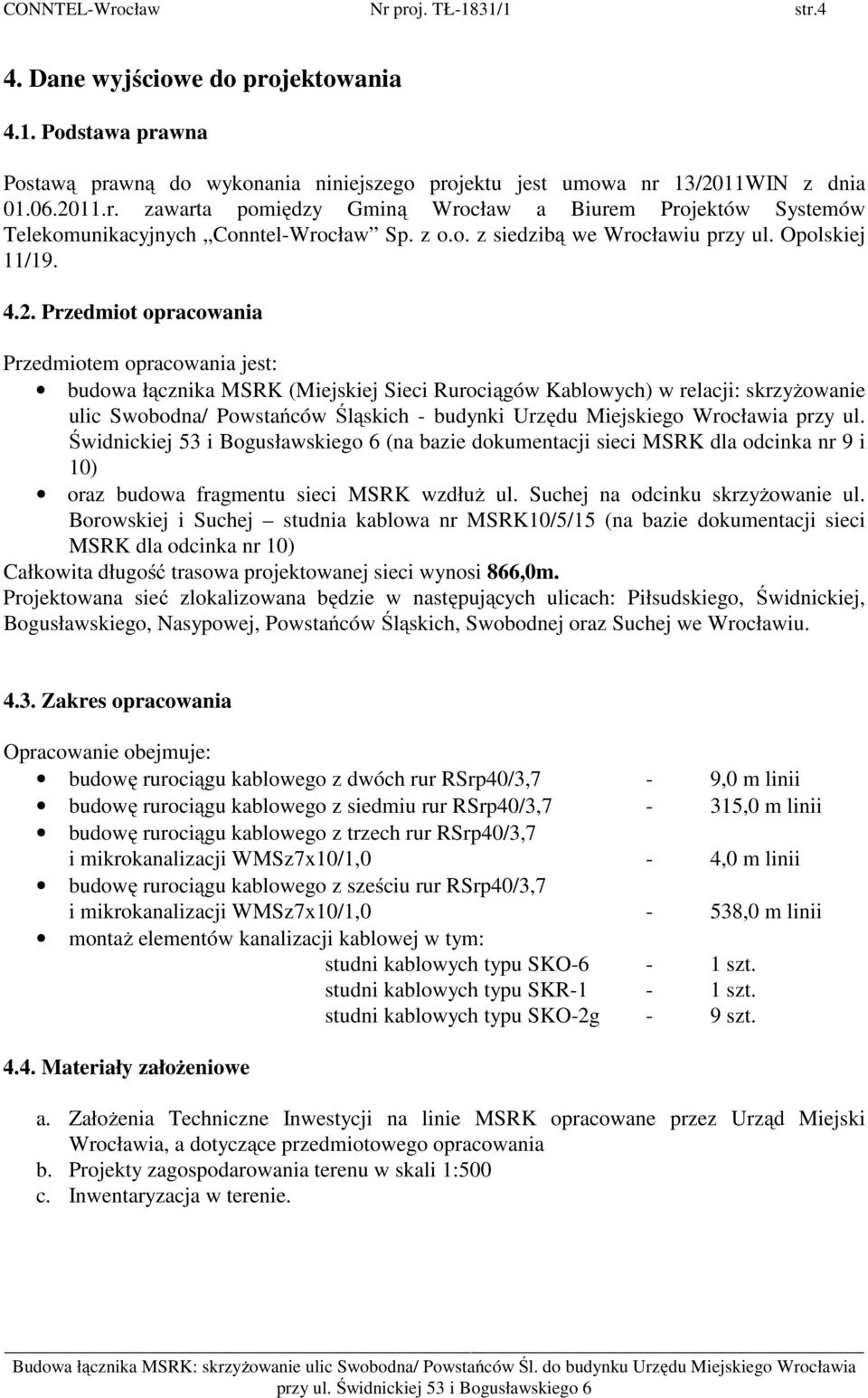

4 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.4 4. Dane wyjściowe do projektowania 4.1. Podstawa prawna Postawą prawną do wykonania niniejszego projektu jest umowa nr 13/2011WIN z dnia r. zawarta pomiędzy Gminą Wrocław a Biurem Projektów Systemów Telekomunikacyjnych Conntel-Wrocław Sp. z o.o. z siedzibą we Wrocławiu przy ul. Opolskiej 11/ Przedmiot opracowania Przedmiotem opracowania jest: budowa łącznika MSRK (Miejskiej Sieci Rurociągów Kablowych) w relacji: skrzyżowanie ulic Swobodna/ Powstańców Śląskich - budynki Urzędu Miejskiego Wrocławia przy ul. Świdnickiej 53 i Bogusławskiego 6 (na bazie dokumentacji sieci MSRK dla odcinka nr 9 i 10) oraz budowa fragmentu sieci MSRK wzdłuż ul. Suchej na odcinku skrzyżowanie ul. Borowskiej i Suchej studnia kablowa nr MSRK10/5/15 (na bazie dokumentacji sieci MSRK dla odcinka nr 10) Całkowita długość trasowa projektowanej sieci wynosi 866,0m. Projektowana sieć zlokalizowana będzie w następujących ulicach: Piłsudskiego, Świdnickiej, Bogusławskiego, Nasypowej, Powstańców Śląskich, Swobodnej oraz Suchej we Wrocławiu Zakres opracowania Opracowanie obejmuje: budowę rurociągu kablowego z dwóch rur RSrp40/3,7-9,0 m linii budowę rurociągu kablowego z siedmiu rur RSrp40/3,7-315,0 m linii budowę rurociągu kablowego z trzech rur RSrp40/3,7 i mikrokanalizacji WMSz7x10/1,0-4,0 m linii budowę rurociągu kablowego z sześciu rur RSrp40/3,7 i mikrokanalizacji WMSz7x10/1,0-538,0 m linii montaż elementów kanalizacji kablowej w tym: studni kablowych typu SKO-6-1 szt. studni kablowych typu SKR-1-1 szt. studni kablowych typu SKO-2g - 9 szt Materiały założeniowe a. Założenia Techniczne Inwestycji na linie MSRK opracowane przez Urząd Miejski Wrocławia, a dotyczące przedmiotowego opracowania b. Projekty zagospodarowania terenu w skali 1:500 c. Inwentaryzacja w terenie. Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

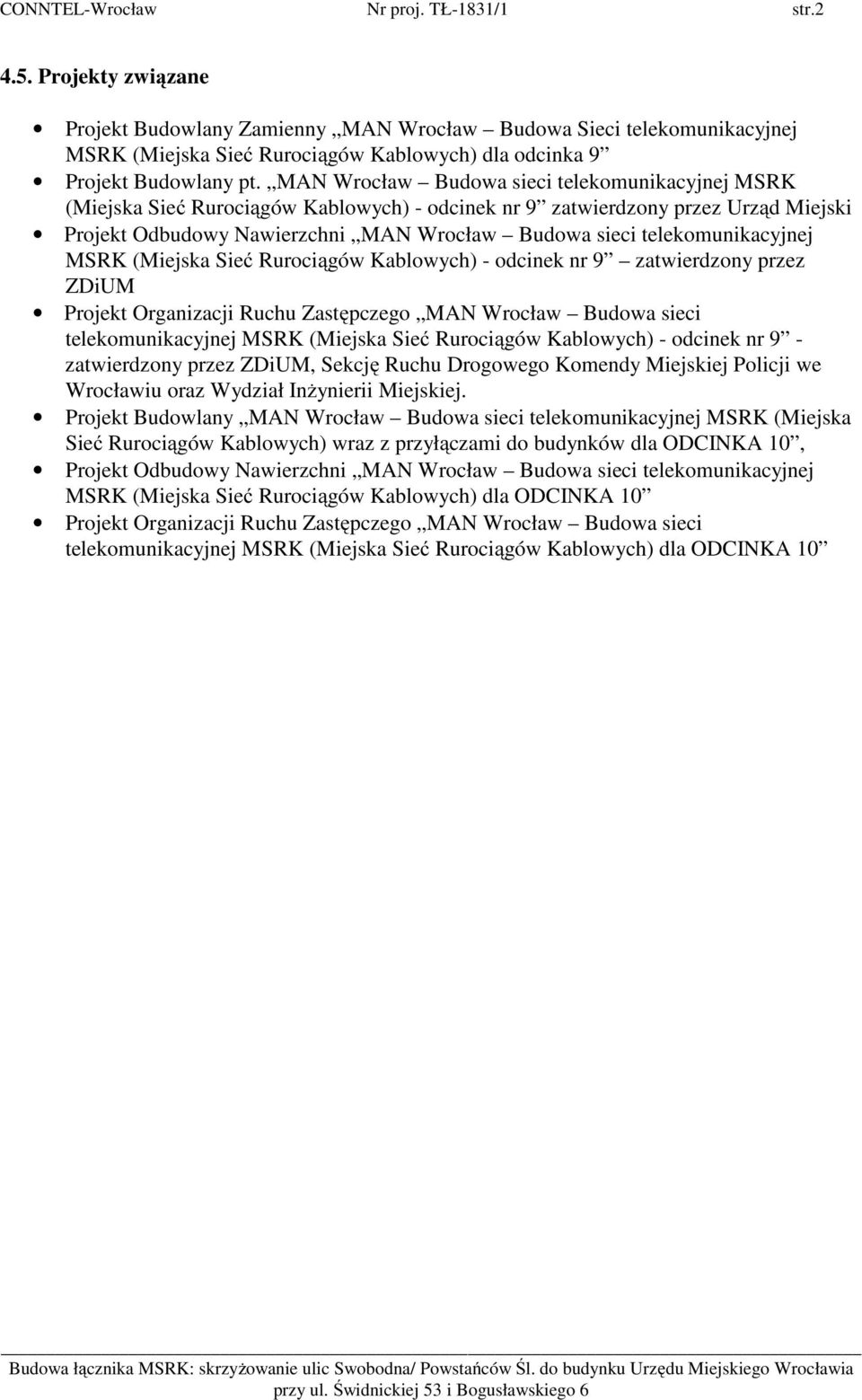

5 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str Projekty związane Projekt Budowlany Zamienny MAN Wrocław Budowa Sieci telekomunikacyjnej MSRK (Miejska Sieć Rurociągów Kablowych) dla odcinka 9 Projekt Budowlany pt. MAN Wrocław Budowa sieci telekomunikacyjnej MSRK (Miejska Sieć Rurociągów Kablowych) - odcinek nr 9 zatwierdzony przez Urząd Miejski Projekt Odbudowy Nawierzchni MAN Wrocław Budowa sieci telekomunikacyjnej MSRK (Miejska Sieć Rurociągów Kablowych) - odcinek nr 9 zatwierdzony przez ZDiUM Projekt Organizacji Ruchu Zastępczego MAN Wrocław Budowa sieci telekomunikacyjnej MSRK (Miejska Sieć Rurociągów Kablowych) - odcinek nr 9 - zatwierdzony przez ZDiUM, Sekcję Ruchu Drogowego Komendy Miejskiej Policji we Wrocławiu oraz Wydział Inżynierii Miejskiej. Projekt Budowlany MAN Wrocław Budowa sieci telekomunikacyjnej MSRK (Miejska Sieć Rurociągów Kablowych) wraz z przyłączami do budynków dla ODCINKA 10, Projekt Odbudowy Nawierzchni MAN Wrocław Budowa sieci telekomunikacyjnej MSRK (Miejska Sieć Rurociągów Kablowych) dla ODCINKA 10 Projekt Organizacji Ruchu Zastępczego MAN Wrocław Budowa sieci telekomunikacyjnej MSRK (Miejska Sieć Rurociągów Kablowych) dla ODCINKA 10 Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

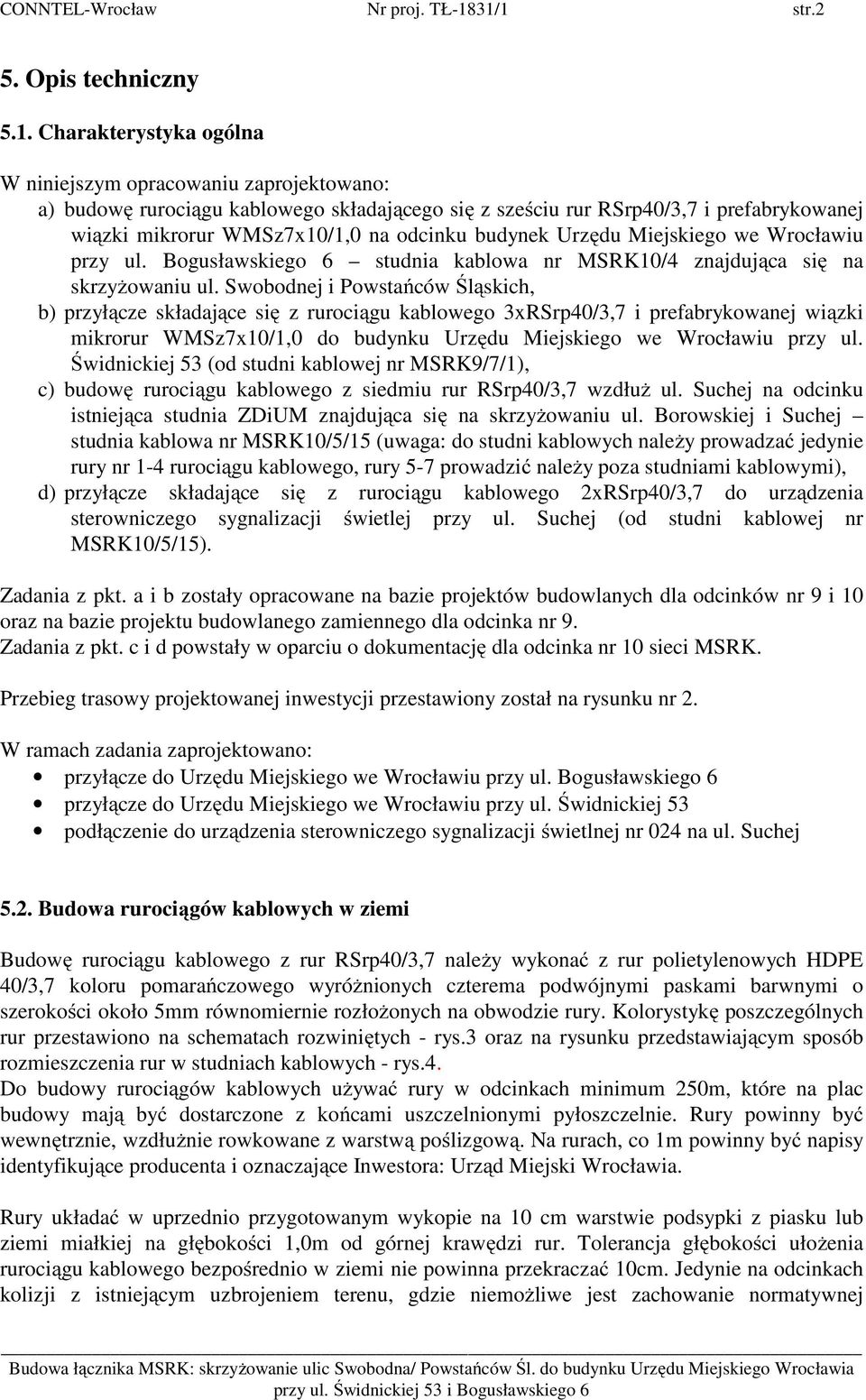

6 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.2 5. Opis techniczny 5.1. Charakterystyka ogólna W niniejszym opracowaniu zaprojektowano: a) budowę rurociągu kablowego składającego się z sześciu rur RSrp40/3,7 i prefabrykowanej wiązki mikrorur WMSz7x10/1,0 na odcinku budynek Urzędu Miejskiego we Wrocławiu przy ul. Bogusławskiego 6 studnia kablowa nr MSRK10/4 znajdująca się na skrzyżowaniu ul. Swobodnej i Powstańców Śląskich, b) przyłącze składające się z rurociągu kablowego 3xRSrp40/3,7 i prefabrykowanej wiązki mikrorur WMSz7x10/1,0 do budynku Urzędu Miejskiego we Wrocławiu przy ul. Świdnickiej 53 (od studni kablowej nr MSRK9/7/1), c) budowę rurociągu kablowego z siedmiu rur RSrp40/3,7 wzdłuż ul. Suchej na odcinku istniejąca studnia ZDiUM znajdująca się na skrzyżowaniu ul. Borowskiej i Suchej studnia kablowa nr MSRK10/5/15 (uwaga: do studni kablowych należy prowadzać jedynie rury nr 1-4 rurociągu kablowego, rury 5-7 prowadzić należy poza studniami kablowymi), d) przyłącze składające się z rurociągu kablowego 2xRSrp40/3,7 do urządzenia sterowniczego sygnalizacji świetlej przy ul. Suchej (od studni kablowej nr MSRK10/5/15). Zadania z pkt. a i b zostały opracowane na bazie projektów budowlanych dla odcinków nr 9 i 10 oraz na bazie projektu budowlanego zamiennego dla odcinka nr 9. Zadania z pkt. c i d powstały w oparciu o dokumentację dla odcinka nr 10 sieci MSRK. Przebieg trasowy projektowanej inwestycji przestawiony został na rysunku nr 2. W ramach zadania zaprojektowano: przyłącze do Urzędu Miejskiego we Wrocławiu przy ul. Bogusławskiego 6 przyłącze do Urzędu Miejskiego we Wrocławiu przy ul. Świdnickiej 53 podłączenie do urządzenia sterowniczego sygnalizacji świetlnej nr 024 na ul. Suchej 5.2. Budowa rurociągów kablowych w ziemi Budowę rurociągu kablowego z rur RSrp40/3,7 należy wykonać z rur polietylenowych HDPE 40/3,7 koloru pomarańczowego wyróżnionych czterema podwójnymi paskami barwnymi o szerokości około 5mm równomiernie rozłożonych na obwodzie rury. Kolorystykę poszczególnych rur przestawiono na schematach rozwiniętych - rys.3 oraz na rysunku przedstawiającym sposób rozmieszczenia rur w studniach kablowych - rys.4. Do budowy rurociągów kablowych używać rury w odcinkach minimum 250m, które na plac budowy mają być dostarczone z końcami uszczelnionymi pyłoszczelnie. Rury powinny być wewnętrznie, wzdłużnie rowkowane z warstwą poślizgową. Na rurach, co 1m powinny być napisy identyfikujące producenta i oznaczające Inwestora: Urząd Miejski Wrocławia. Rury układać w uprzednio przygotowanym wykopie na 10 cm warstwie podsypki z piasku lub ziemi miałkiej na głębokości 1,0m od górnej krawędzi rur. Tolerancja głębokości ułożenia rurociągu kablowego bezpośrednio w ziemi nie powinna przekraczać 10cm. Jedynie na odcinkach kolizji z istniejącym uzbrojeniem terenu, gdzie niemożliwe jest zachowanie normatywnej Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

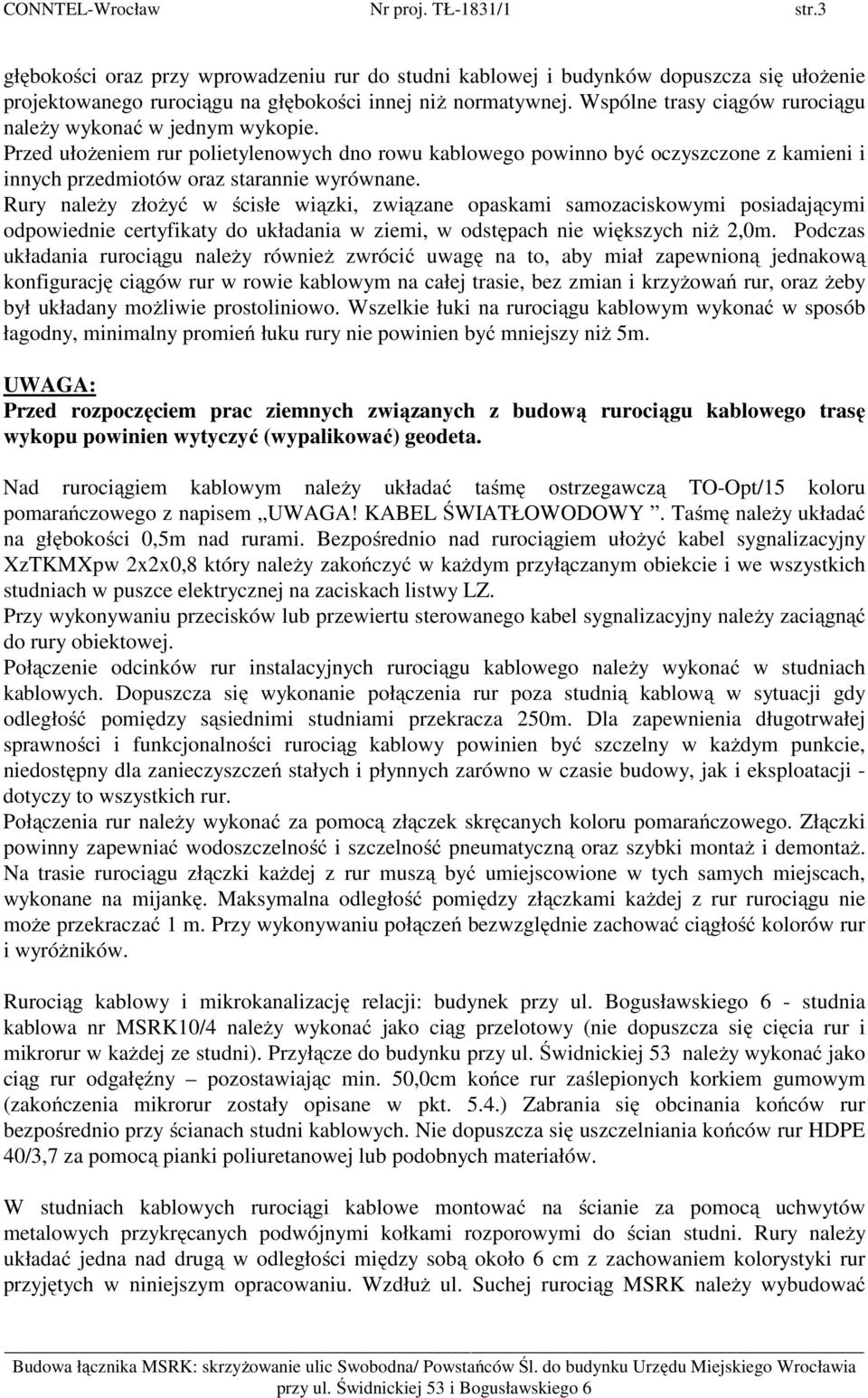

7 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.3 głębokości oraz przy wprowadzeniu rur do studni kablowej i budynków dopuszcza się ułożenie projektowanego rurociągu na głębokości innej niż normatywnej. Wspólne trasy ciągów rurociągu należy wykonać w jednym wykopie. Przed ułożeniem rur polietylenowych dno rowu kablowego powinno być oczyszczone z kamieni i innych przedmiotów oraz starannie wyrównane. Rury należy złożyć w ścisłe wiązki, związane opaskami samozaciskowymi posiadającymi odpowiednie certyfikaty do układania w ziemi, w odstępach nie większych niż 2,0m. Podczas układania rurociągu należy również zwrócić uwagę na to, aby miał zapewnioną jednakową konfigurację ciągów rur w rowie kablowym na całej trasie, bez zmian i krzyżowań rur, oraz żeby był układany możliwie prostoliniowo. Wszelkie łuki na rurociągu kablowym wykonać w sposób łagodny, minimalny promień łuku rury nie powinien być mniejszy niż 5m. UWAGA: Przed rozpoczęciem prac ziemnych związanych z budową rurociągu kablowego trasę wykopu powinien wytyczyć (wypalikować) geodeta. Nad rurociągiem kablowym należy układać taśmę ostrzegawczą TO-Opt/15 koloru pomarańczowego z napisem UWAGA! KABEL ŚWIATŁOWODOWY. Taśmę należy układać na głębokości 0,5m nad rurami. Bezpośrednio nad rurociągiem ułożyć kabel sygnalizacyjny XzTKMXpw 2x2x0,8 który należy zakończyć w każdym przyłączanym obiekcie i we wszystkich studniach w puszce elektrycznej na zaciskach listwy LZ. Przy wykonywaniu przecisków lub przewiertu sterowanego kabel sygnalizacyjny należy zaciągnąć do rury obiektowej. Połączenie odcinków rur instalacyjnych rurociągu kablowego należy wykonać w studniach kablowych. Dopuszcza się wykonanie połączenia rur poza studnią kablową w sytuacji gdy odległość pomiędzy sąsiednimi studniami przekracza 250m. Dla zapewnienia długotrwałej sprawności i funkcjonalności rurociąg kablowy powinien być szczelny w każdym punkcie, niedostępny dla zanieczyszczeń stałych i płynnych zarówno w czasie budowy, jak i eksploatacji - dotyczy to wszystkich rur. Połączenia rur należy wykonać za pomocą złączek skręcanych koloru pomarańczowego. Złączki powinny zapewniać wodoszczelność i szczelność pneumatyczną oraz szybki montaż i demontaż. Na trasie rurociągu złączki każdej z rur muszą być umiejscowione w tych samych miejscach, wykonane na mijankę. Maksymalna odległość pomiędzy złączkami każdej z rur rurociągu nie może przekraczać 1 m. Przy wykonywaniu połączeń bezwzględnie zachować ciągłość kolorów rur i wyróżników. Rurociąg kablowy i mikrokanalizację relacji: budynek przy ul. Bogusławskiego 6 - studnia kablowa nr MSRK10/4 należy wykonać jako ciąg przelotowy (nie dopuszcza się cięcia rur i mikrorur w każdej ze studni). Przyłącze do budynku przy ul. Świdnickiej 53 należy wykonać jako ciąg rur odgałęźny pozostawiając min. 50,0cm końce rur zaślepionych korkiem gumowym (zakończenia mikrorur zostały opisane w pkt. 5.4.) Zabrania się obcinania końców rur bezpośrednio przy ścianach studni kablowych. Nie dopuszcza się uszczelniania końców rur HDPE 40/3,7 za pomocą pianki poliuretanowej lub podobnych materiałów. W studniach kablowych rurociągi kablowe montować na ścianie za pomocą uchwytów metalowych przykręcanych podwójnymi kołkami rozporowymi do ścian studni. Rury należy układać jedna nad drugą w odległości między sobą około 6 cm z zachowaniem kolorystyki rur przyjętych w niniejszym opracowaniu. Wzdłuż ul. Suchej rurociąg MSRK należy wybudować Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

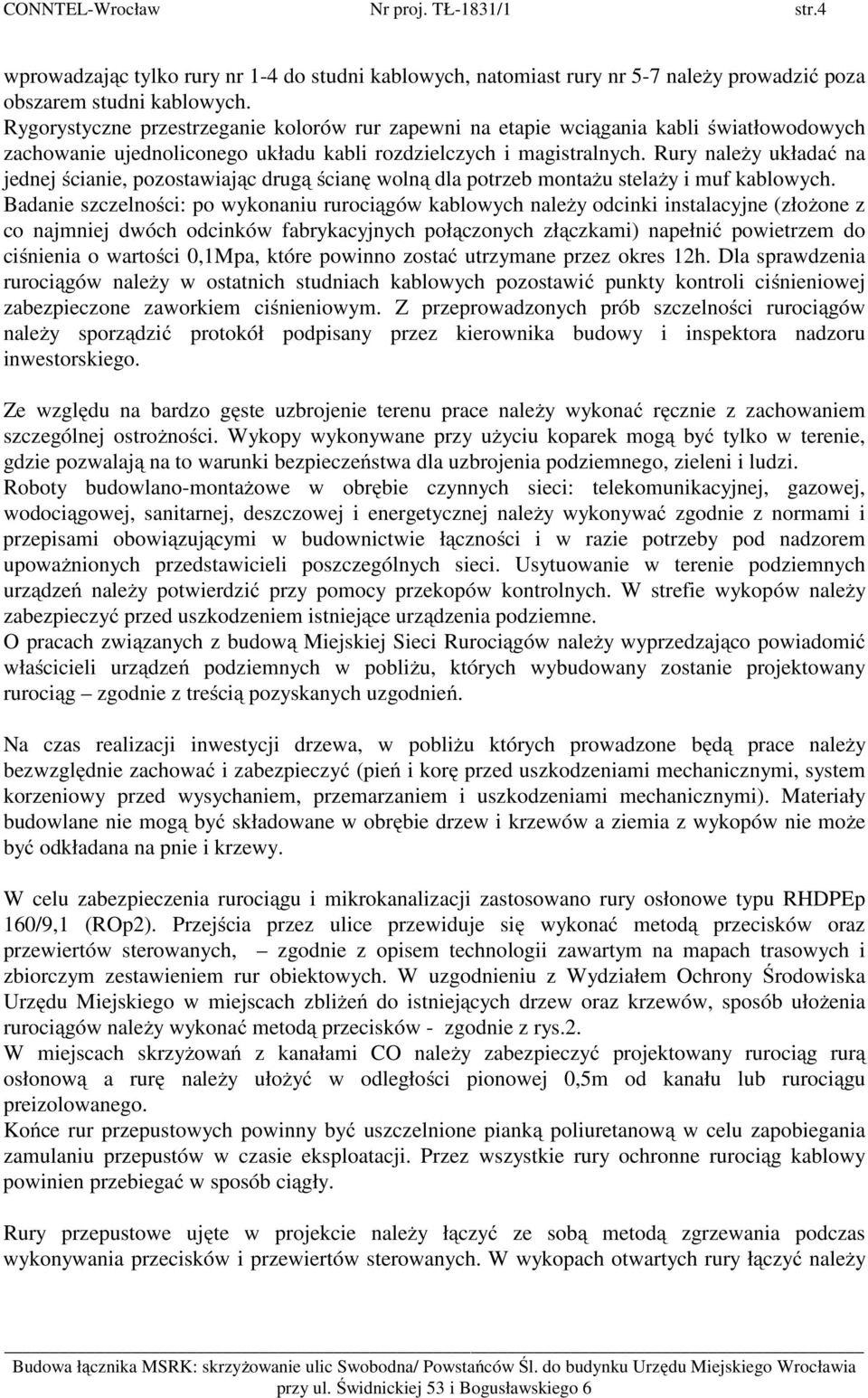

8 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.4 wprowadzając tylko rury nr 1-4 do studni kablowych, natomiast rury nr 5-7 należy prowadzić poza obszarem studni kablowych. Rygorystyczne przestrzeganie kolorów rur zapewni na etapie wciągania kabli światłowodowych zachowanie ujednoliconego układu kabli rozdzielczych i magistralnych. Rury należy układać na jednej ścianie, pozostawiając drugą ścianę wolną dla potrzeb montażu stelaży i muf kablowych. Badanie szczelności: po wykonaniu rurociągów kablowych należy odcinki instalacyjne (złożone z co najmniej dwóch odcinków fabrykacyjnych połączonych złączkami) napełnić powietrzem do ciśnienia o wartości 0,1Mpa, które powinno zostać utrzymane przez okres 12h. Dla sprawdzenia rurociągów należy w ostatnich studniach kablowych pozostawić punkty kontroli ciśnieniowej zabezpieczone zaworkiem ciśnieniowym. Z przeprowadzonych prób szczelności rurociągów należy sporządzić protokół podpisany przez kierownika budowy i inspektora nadzoru inwestorskiego. Ze względu na bardzo gęste uzbrojenie terenu prace należy wykonać ręcznie z zachowaniem szczególnej ostrożności. Wykopy wykonywane przy użyciu koparek mogą być tylko w terenie, gdzie pozwalają na to warunki bezpieczeństwa dla uzbrojenia podziemnego, zieleni i ludzi. Roboty budowlano-montażowe w obrębie czynnych sieci: telekomunikacyjnej, gazowej, wodociągowej, sanitarnej, deszczowej i energetycznej należy wykonywać zgodnie z normami i przepisami obowiązującymi w budownictwie łączności i w razie potrzeby pod nadzorem upoważnionych przedstawicieli poszczególnych sieci. Usytuowanie w terenie podziemnych urządzeń należy potwierdzić przy pomocy przekopów kontrolnych. W strefie wykopów należy zabezpieczyć przed uszkodzeniem istniejące urządzenia podziemne. O pracach związanych z budową Miejskiej Sieci Rurociągów należy wyprzedzająco powiadomić właścicieli urządzeń podziemnych w pobliżu, których wybudowany zostanie projektowany rurociąg zgodnie z treścią pozyskanych uzgodnień. Na czas realizacji inwestycji drzewa, w pobliżu których prowadzone będą prace należy bezwzględnie zachować i zabezpieczyć (pień i korę przed uszkodzeniami mechanicznymi, system korzeniowy przed wysychaniem, przemarzaniem i uszkodzeniami mechanicznymi). Materiały budowlane nie mogą być składowane w obrębie drzew i krzewów a ziemia z wykopów nie może być odkładana na pnie i krzewy. W celu zabezpieczenia rurociągu i mikrokanalizacji zastosowano rury osłonowe typu RHDPEp 160/9,1 (ROp2). Przejścia przez ulice przewiduje się wykonać metodą przecisków oraz przewiertów sterowanych, zgodnie z opisem technologii zawartym na mapach trasowych i zbiorczym zestawieniem rur obiektowych. W uzgodnieniu z Wydziałem Ochrony Środowiska Urzędu Miejskiego w miejscach zbliżeń do istniejących drzew oraz krzewów, sposób ułożenia rurociągów należy wykonać metodą przecisków - zgodnie z rys.2. W miejscach skrzyżowań z kanałami CO należy zabezpieczyć projektowany rurociąg rurą osłonową a rurę należy ułożyć w odległości pionowej 0,5m od kanału lub rurociągu preizolowanego. Końce rur przepustowych powinny być uszczelnione pianką poliuretanową w celu zapobiegania zamulaniu przepustów w czasie eksploatacji. Przez wszystkie rury ochronne rurociąg kablowy powinien przebiegać w sposób ciągły. Rury przepustowe ujęte w projekcie należy łączyć ze sobą metodą zgrzewania podczas wykonywania przecisków i przewiertów sterowanych. W wykopach otwartych rury łączyć należy Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

9 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.5 za pomocą złączek do rur przepustowych. Połączenia rur ze sobą powinny być trwałe i wodoszczelne, a otwory na ich końcach gładkie i bez ostrych obrzeży. Rura przepustowa wprowadzona do studni kablowej powinna zostać zabetonowana w ścianie studni z utworzoną czapą betonową po zewnętrznej stronie studni. Rura powinna zostać ucięta przy ścianie studni w odległości 1-2cm od ściany (wew. studni kablowej). Studnie kablowe ujęte w projekcie należy wykonać zgodnie z normami zakładowymi Urzędu Miasta Wrocławia. Studnie kablowe SKO-6, SKO-2g, SKR-1 należy wykonać z prefabrykatów i wyposażyć w ramy ciężkie 600x1000. W przypadku braku możliwości posadowienia korpusu studni ze względu na nie zinwentaryzowane uzbrojenie terenu dopuszcza się za zgodą Inwestora budowę nietypowych studni kablowych z bloczków betonowych. Dno wykopu pod studnię kablową należy wyrównać, wypoziomować i zagęścić. W zależności od kategorii gruntu należy wykonać podsypkę z piasku, przesianej ziemi lub żwiru, ewentualnie wzmocnić go chudym betonem (np. klasy B10). Górna powierzchnia ramy studni kablowej powinna być na tej samej rzędnej co okoliczny teren lub nawierzchnia. Włazy studni kablowych zakłada się wyposażyć w wietrzniki żeliwne z logo Urzędu Miasta. We wszystkich projektowanych studniach przewiduje się zamontować pokrywy zabezpieczające przed ingerencją osób nieuprawnionych (zamknięcie zasuwno-ryglowe wraz z zamkiem). Ponadto wszystkie studnie kablowe wyposażyć w wiadra zawieszone na poprzeczkach pod wietrznikiem. Wszystkie wprowadzenia rurociągu do studni wykonać w sposób estetyczny a ubytki w ścianach studni uzupełnić zaprawą cementową klasy B25. Natomiast uszczelnienie rur względem ściany betonowej wykonać za pomocą masy elastycznej gazo i wodoszczelnej. Zabezpieczenie miejsca wykonywania robót ziemnych oraz naprawę nawierzchni należ wykonać w oparciu o Projekt organizacji ruchu zastępczego i odbudowy nawierzchni oddzielne opracowanie Budowa mikrokanalizacji Mikrokanalizację należy wybudować na odcinkach: budynek UM przy ul. Bogusławskiego 6 studnia kablowa MSRK10/4 studnia kablowa MSRK9/7/1 - budynek UM przy ul. Świdnickiej 53 Mikrokanalizację należy wykonać z prefabrykowanej ziemnej wiązki siedmiu mikrorur o nominalnej średnicy 10mm i grubości ścianki 1,0mm - WMSz7x10/1,0. Do budowy mikrokanalizacji użyć rur typu ACENET DB7/10. Mikrokanalizację należy układać we wspólnym wykopie z rurociągiem kablowym zastępując rurę rurociągu z wyróżnikiem niebieskim (rura nr 4 w profilu cztero i siedmiootworowym). Połączenie odcinków mikrokanalizacji należy wykonać w studniach kablowych. Połączenia mikrorur należy wykonać w puszkach przelotowych typu P40x40 (MT-EP4040) z użyciem złączek skręcanych typu ACE MM10. W studni kablowej nr MSRK9/7/1 na przelotowej wiązce mikrorur do budynku przy ul. Bogusławskiego 6 zamontować puszkę odgałęźną typu T 40x40x40 (MT-ET4040). Ciągu przelotowego mikrorur nie ciąć. Do puszki odgałęźnej prowadzić wiązkę mikrorur stanowiącą Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

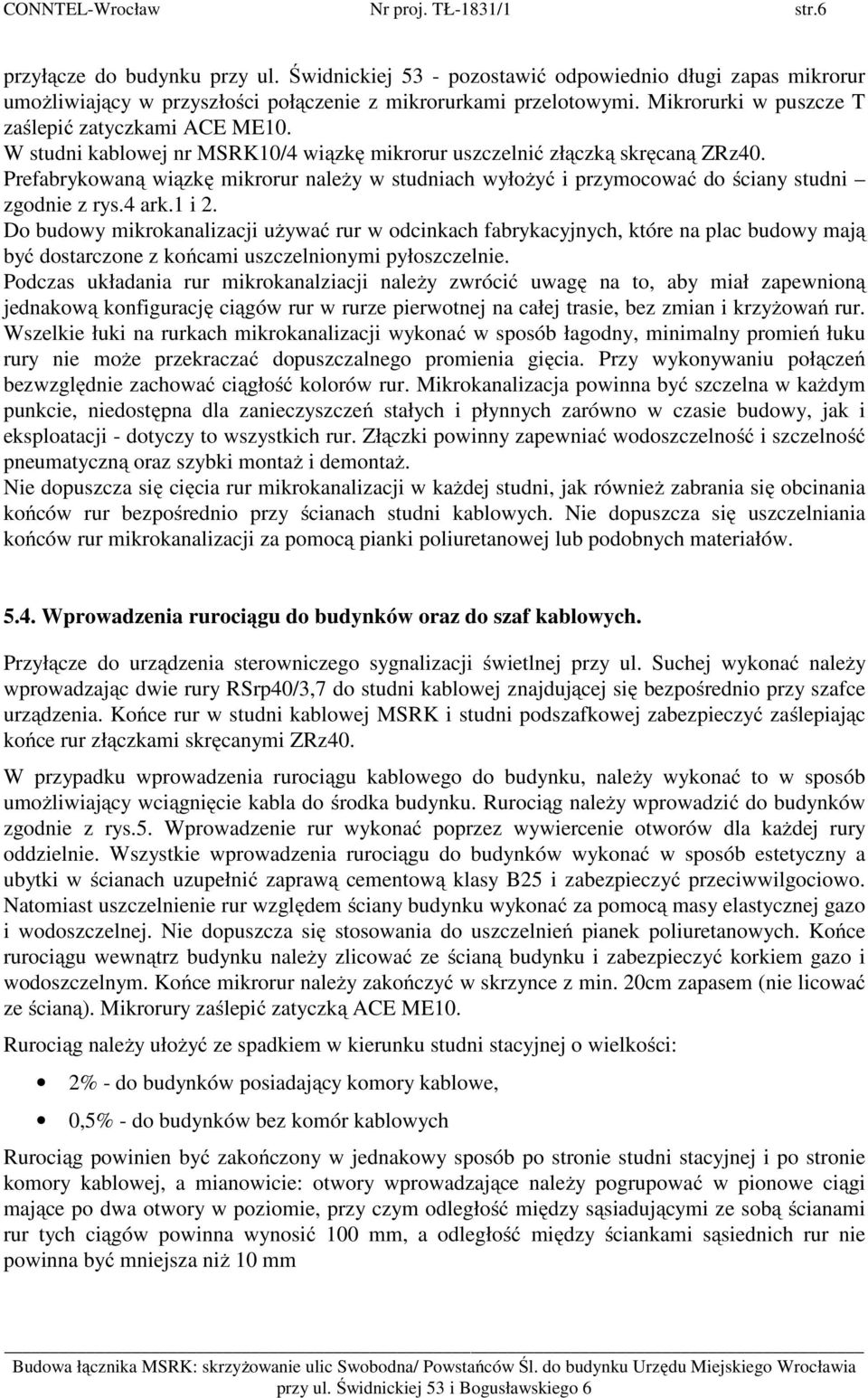

10 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.6 przyłącze do budynku przy ul. Świdnickiej 53 - pozostawić odpowiednio długi zapas mikrorur umożliwiający w przyszłości połączenie z mikrorurkami przelotowymi. Mikrorurki w puszcze T zaślepić zatyczkami ACE ME10. W studni kablowej nr MSRK10/4 wiązkę mikrorur uszczelnić złączką skręcaną ZRz40. Prefabrykowaną wiązkę mikrorur należy w studniach wyłożyć i przymocować do ściany studni zgodnie z rys.4 ark.1 i 2. Do budowy mikrokanalizacji używać rur w odcinkach fabrykacyjnych, które na plac budowy mają być dostarczone z końcami uszczelnionymi pyłoszczelnie. Podczas układania rur mikrokanalziacji należy zwrócić uwagę na to, aby miał zapewnioną jednakową konfigurację ciągów rur w rurze pierwotnej na całej trasie, bez zmian i krzyżowań rur. Wszelkie łuki na rurkach mikrokanalizacji wykonać w sposób łagodny, minimalny promień łuku rury nie może przekraczać dopuszczalnego promienia gięcia. Przy wykonywaniu połączeń bezwzględnie zachować ciągłość kolorów rur. Mikrokanalizacja powinna być szczelna w każdym punkcie, niedostępna dla zanieczyszczeń stałych i płynnych zarówno w czasie budowy, jak i eksploatacji - dotyczy to wszystkich rur. Złączki powinny zapewniać wodoszczelność i szczelność pneumatyczną oraz szybki montaż i demontaż. Nie dopuszcza się cięcia rur mikrokanalizacji w każdej studni, jak również zabrania się obcinania końców rur bezpośrednio przy ścianach studni kablowych. Nie dopuszcza się uszczelniania końców rur mikrokanalizacji za pomocą pianki poliuretanowej lub podobnych materiałów Wprowadzenia rurociągu do budynków oraz do szaf kablowych. Przyłącze do urządzenia sterowniczego sygnalizacji świetlnej przy ul. Suchej wykonać należy wprowadzając dwie rury RSrp40/3,7 do studni kablowej znajdującej się bezpośrednio przy szafce urządzenia. Końce rur w studni kablowej MSRK i studni podszafkowej zabezpieczyć zaślepiając końce rur złączkami skręcanymi ZRz40. W przypadku wprowadzenia rurociągu kablowego do budynku, należy wykonać to w sposób umożliwiający wciągnięcie kabla do środka budynku. Rurociąg należy wprowadzić do budynków zgodnie z rys.5. Wprowadzenie rur wykonać poprzez wywiercenie otworów dla każdej rury oddzielnie. Wszystkie wprowadzenia rurociągu do budynków wykonać w sposób estetyczny a ubytki w ścianach uzupełnić zaprawą cementową klasy B25 i zabezpieczyć przeciwwilgociowo. Natomiast uszczelnienie rur względem ściany budynku wykonać za pomocą masy elastycznej gazo i wodoszczelnej. Nie dopuszcza się stosowania do uszczelnień pianek poliuretanowych. Końce rurociągu wewnątrz budynku należy zlicować ze ścianą budynku i zabezpieczyć korkiem gazo i wodoszczelnym. Końce mikrorur należy zakończyć w skrzynce z min. 20cm zapasem (nie licować ze ścianą). Mikrorury zaślepić zatyczką ACE ME10. Rurociąg należy ułożyć ze spadkiem w kierunku studni stacyjnej o wielkości: 2% - do budynków posiadający komory kablowe, 0,5% - do budynków bez komór kablowych Rurociąg powinien być zakończony w jednakowy sposób po stronie studni stacyjnej i po stronie komory kablowej, a mianowicie: otwory wprowadzające należy pogrupować w pionowe ciągi mające po dwa otwory w poziomie, przy czym odległość między sąsiadującymi ze sobą ścianami rur tych ciągów powinna wynosić 100 mm, a odległość między ściankami sąsiednich rur nie powinna być mniejsza niż 10 mm Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

11 CONNTEL-Wrocław Nr proj. TŁ-1831/1 str.7 Ponadto na wprowadzony rurociąg należy zamontować szafkę metalową o wym. 300x300x150 zamykaną na zamek patentowy typu Abloy, nr zamka ustalony zostanie z inwestorem na etapie realizacji zadania. Szafkę metalową należy zamontować za pomocą czterech kołków rozporowych o średnicy 10mm, montowanych w każdym narożniku szafki. 6. Uwagi końcowe 1. Roboty montażowe wykonać zgodnie z aktualnie obowiązującymi normami i przepisami, opracowane przez Urząd Miejski Wrocławia, w zakresie budowy sieci MSRK z uwzględnieniem zasad BHP i warunków podanych w uzgodnieniach (Projekt Budowlany). 2. Wszelkie zmiany w projekcie uzgodnić z projektantem 3. Przed wejściem na plac budowy bezwzględnie powiadomić pisemnie właścicieli terenu o terminach rozpoczęcia i zakończenia robót. 4. Roboty ziemne wykonać pod nadzorem zainteresowanych przedstawicieli jednostek branżowych (woda, energetyka, gaz, co, telekomunikacja ) 5. W trakcie robót zwrócić szczególną uwagę na obiekty zieleni, nie wycinać korzeni drzew grubszych niż 3cm, nie uszkadzać korzeni i pni drzew, w przypadku spraw wątpliwych roboty prowadzić pod nadzorem terenowego Konserwatora Przyrody 6. Do protokołu odbioru robót dołączyć protokoły odbioru nawierzchni, obiektów zieleni oraz oświadczenia właścicieli gruntów o doprowadzeniu gruntów do stanu pierwotnego 7. Roboty ziemne w nawierzchniach stabilizowanych wymagają sprawdzenia zagęszczeń przez uprawnionego geologa. 8. Roboty prowadzić pod nadzorem uprawnionego przedstawiciela Urzędu Miasta Wrocławia. Budowa łącznika MSRK: skrzyżowanie ulic Swobodna/ Powstańców Śl. do budynku Urzędu Miejskiego Wrocławia

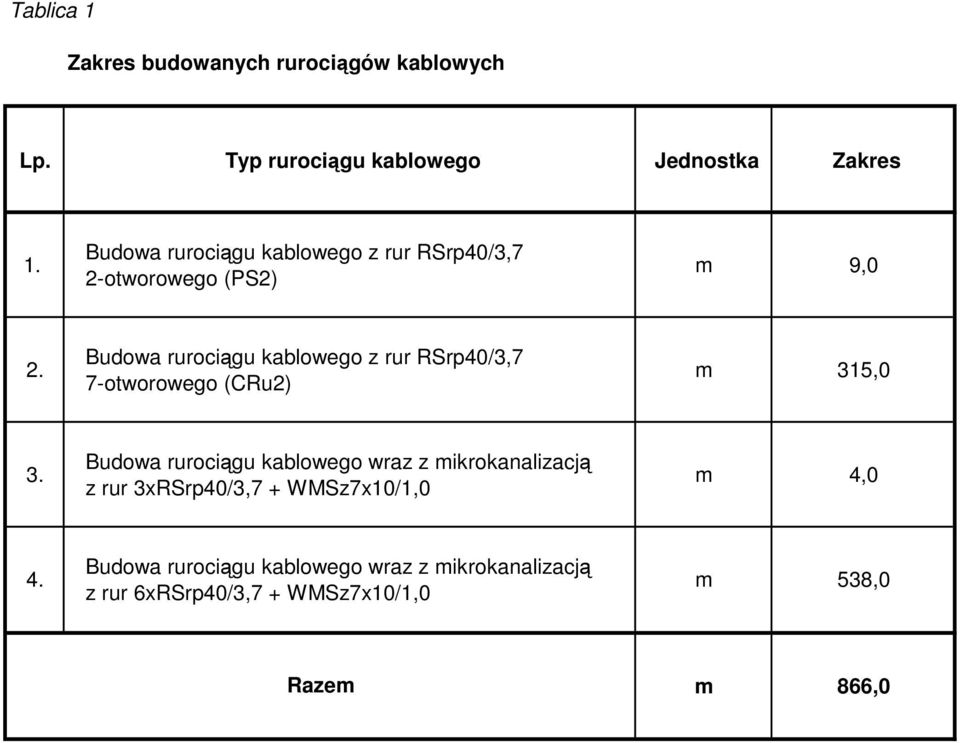

12 Tablica 1 Zakres budowanych rurociągów kablowych Lp. Typ rurociągu kablowego Jednostka Zakres 1. Budowa rurociągu kablowego z rur RSrp40/3,7 2-otworowego (PS2) m 9,0 2. Budowa rurociągu kablowego z rur RSrp40/3,7 7-otworowego (CRu2) m 315,0 3. Budowa rurociągu kablowego wraz z mikrokanalizacją z rur 3xRSrp40/3,7 + WMSz7x10/1,0 m 4,0 4. Budowa rurociągu kablowego wraz z mikrokanalizacją z rur 6xRSrp40/3,7 + WMSz7x10/1,0 m 538,0 Razem m 866,0

13 Tablica 3 Zestawienie długości odcinków rurociągów między studniami L.p. od studni nr 6xRSrp40/3,7 + WMSz7x10/1,0 1 MSRK9/7 MSRK9/7/1 48,5 2 MSRK9/7/1 Urząd Miejski ul. Świdnicka 53 3 MSRK9/7/1 MSRK9/7/2 83,5 4 MSRK9/7/2 Odcinek linii MSRK do studni nr Urząd Miejski ul. Bogusławskiego 6 5 MSRK9/7 MSRK9/8 31,0 9,5 Typ budowli MSRK Długość w [m] 3xRSrp40/3,7 + WMSz7x10/1,0 4,0 7xRSrp40/3,7 (CRu2) Typ budowli MSRK Długość w [m] 2xRSrp40/3,7 (PS2) 6 MSRK9/8 MSRK9/9 26,5 7 MSRK9/9 MSRK9/10 18,0 8 MSRK9/10 MSRK10/1 123,0 9 MSRK10/1 MSRK10/2 92,0 10 MSRK10/2 MSRK10/3 39,0 11 MSRK10/3 MSRK10/4 67,0 istn. studnia ZDiUM MSRK10/5/14 90,0 MSRK10/5/14 MSRK10/5/15 225,0 11 MSRK10/5/15 Szafa sterownicza nr 024 9,0 Razem 538,0 4,0 315,0 9,0

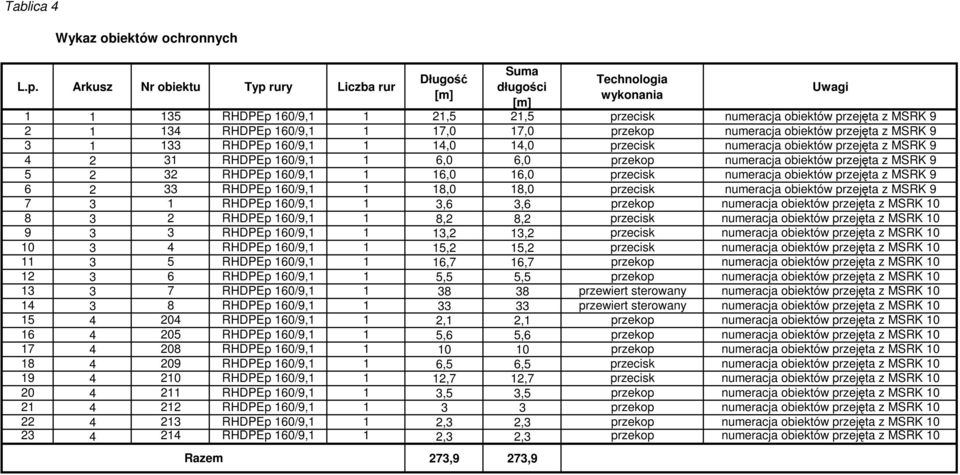

14 Tablica 4 Wykaz obiektów ochronnych L.p. Arkusz Nr obiektu Typ rury Liczba rur Długość [m] Suma długości [m] Technologia wykonania RHDPEp 160/9,1 1 21,5 21,5 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 17,0 17,0 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 14,0 14,0 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 6,0 6,0 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 16,0 16,0 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 18,0 18,0 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 3,6 3,6 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 8,2 8,2 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 13,2 13,2 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 15,2 15,2 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 16,7 16,7 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 5,5 5,5 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9, przewiert sterowany numeracja obiektów przejęta z MSRK RHDPEp 160/9, przewiert sterowany numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 2,1 2,1 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 5,6 5,6 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9, przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 6,5 6,5 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 12,7 12,7 przecisk numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 3,5 3,5 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9, przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 2,3 2,3 przekop numeracja obiektów przejęta z MSRK RHDPEp 160/9,1 1 2,3 2,3 przekop numeracja obiektów przejęta z MSRK 10 Razem 273,9 273,9 Uwagi

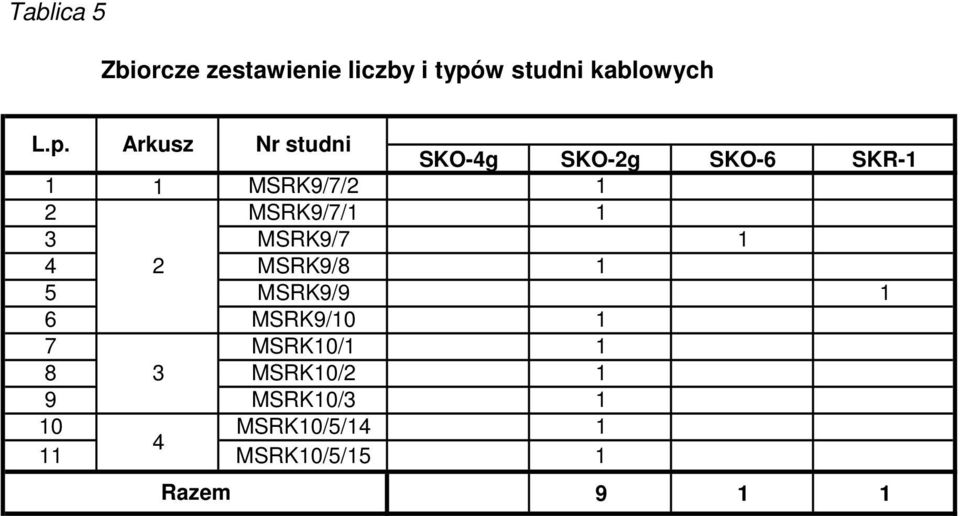

15 Tablica 5 Zbiorcze zestawienie liczby i typów studni kablowych L.p. Arkusz Nr studni SKO-4g SKO-2g SKO-6 SKR MSRK9/7/2 1 2 MSRK9/7/1 1 3 MSRK9/ MSRK9/8 1 5 MSRK9/9 1 6 MSRK9/ MSRK10/ MSRK10/2 1 9 MSRK10/ MSRK10/5/ MSRK10/5/15 1 Razem 9 1 1

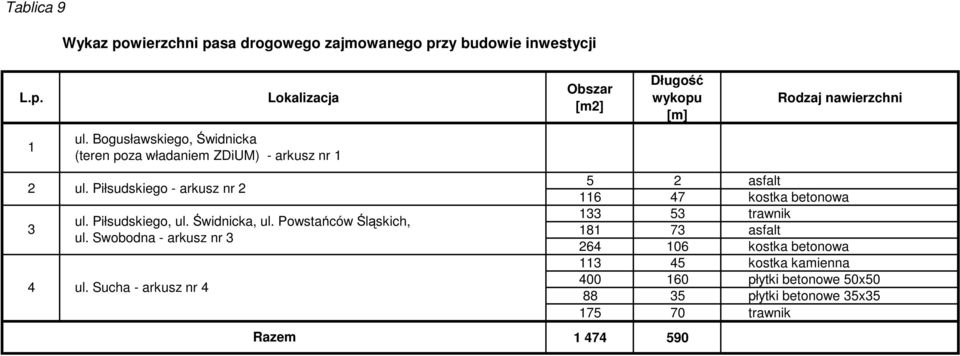

16 Tablica 9 Wykaz powierzchni pasa drogowego zajmowanego przy budowie inwestycji L.p. 1 2 ul. Piłsudskiego - arkusz nr 2 3 Lokalizacja ul. Bogusławskiego, Świdnicka (teren poza władaniem ZDiUM) - arkusz nr 1 ul. Piłsudskiego, ul. Świdnicka, ul. Powstańców Śląskich, ul. Swobodna - arkusz nr 3 4 ul. Sucha - arkusz nr 4 Razem Obszar [m2] Długość wykopu [m] Rodzaj nawierzchni 5 2 asfalt kostka betonowa trawnik asfalt kostka betonowa kostka kamienna płytki betonowe 50x płytki betonowe 35x trawnik

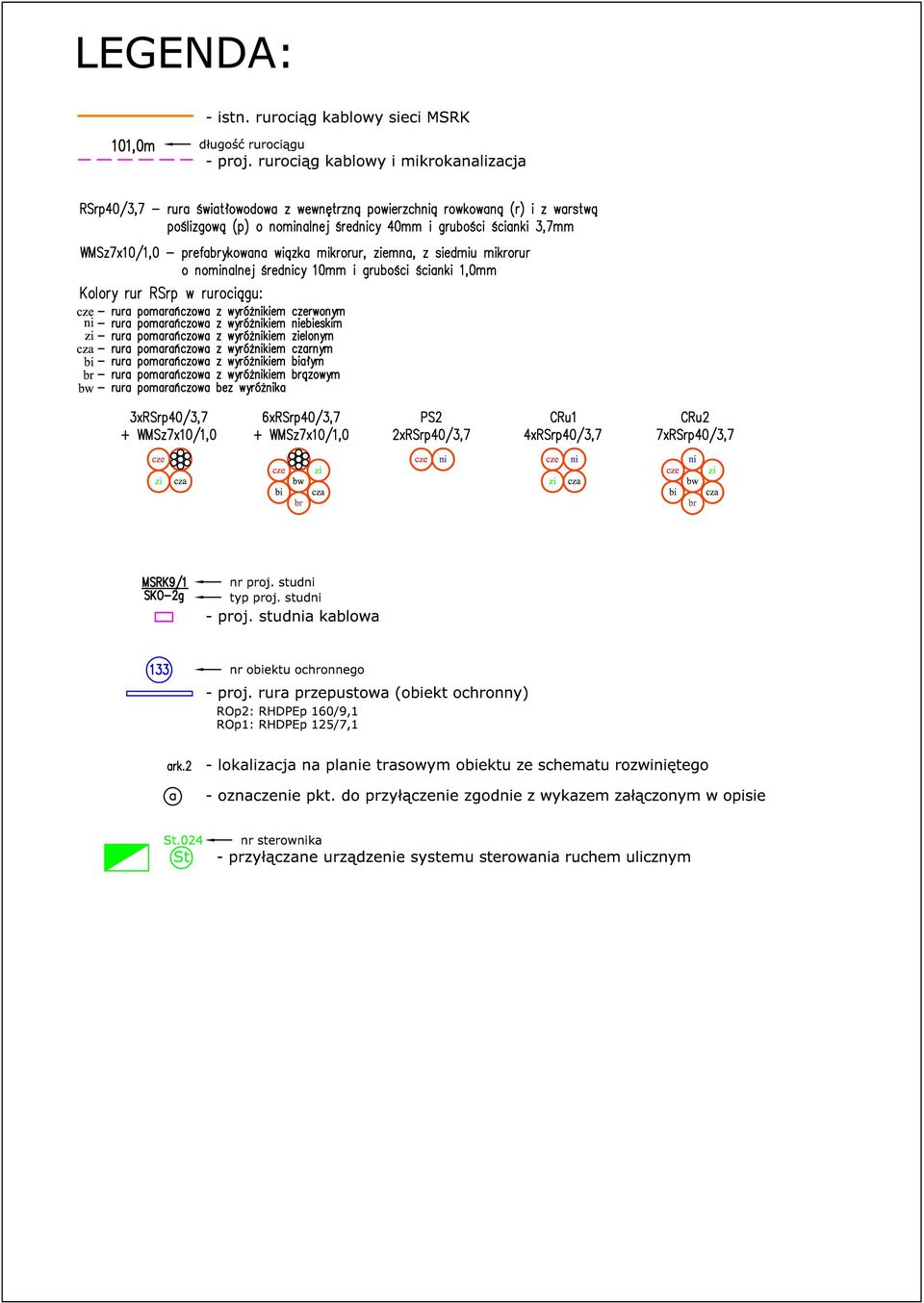

17

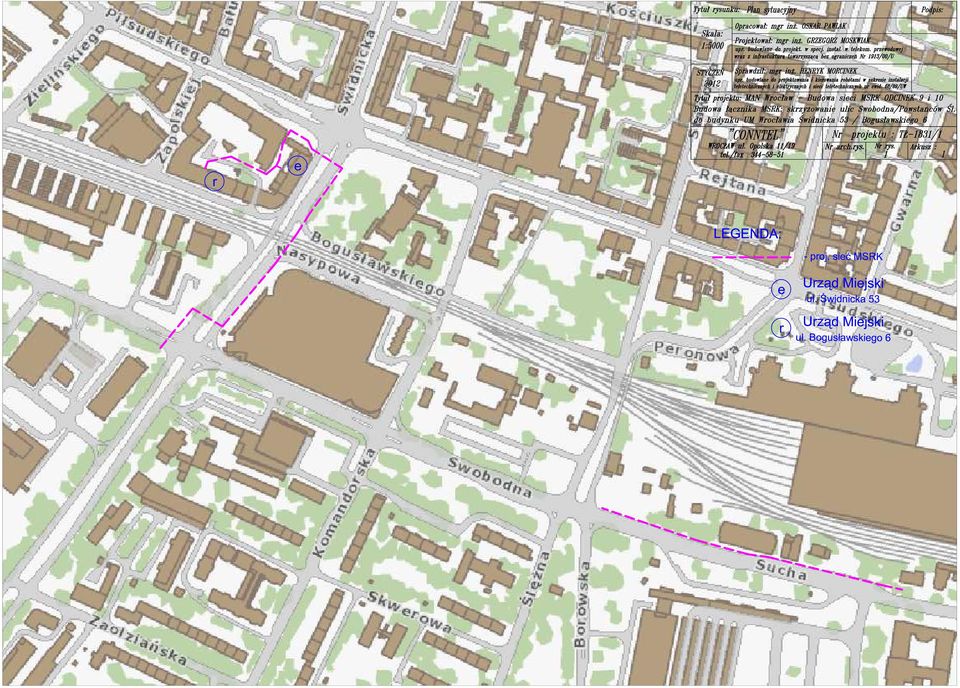

18

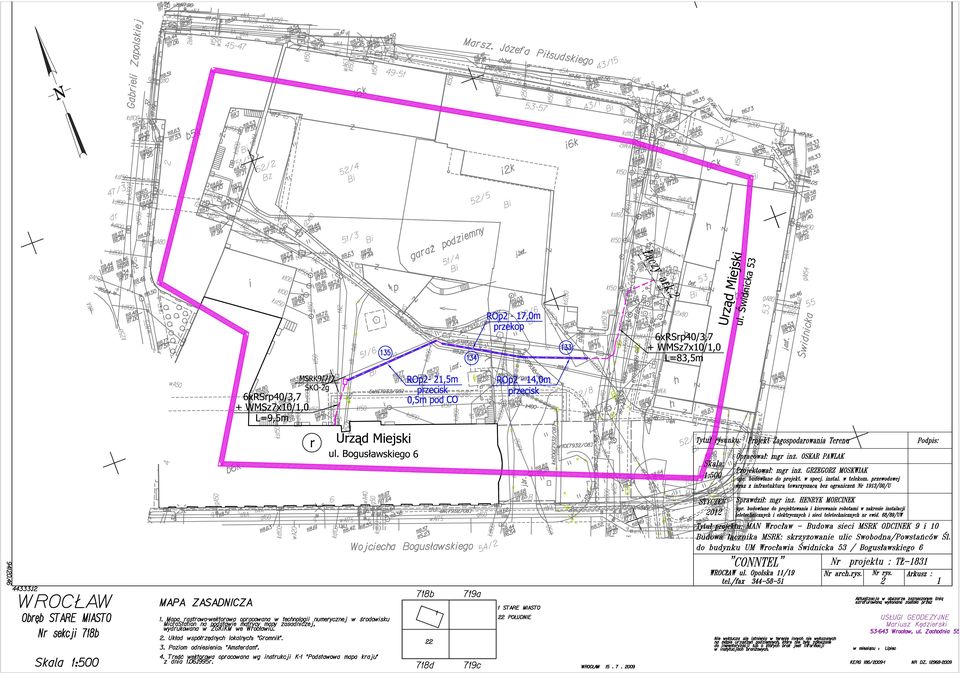

19

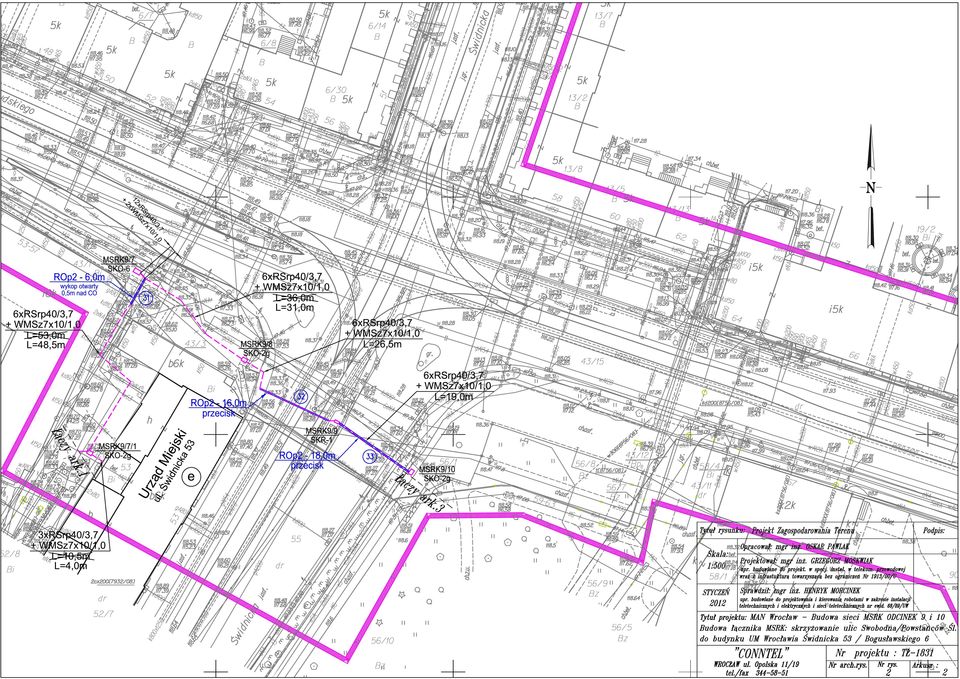

20

21

22 CRu2 L=90,0m CRu2 L=225,0m PS2 L=8,4m
