P R O J E K T W Y K O N A W C Z Y P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J

Wielkość: px

Rozpocząć pokaz od strony:

Download "P R O J E K T W Y K O N A W C Z Y P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J"

Ryszard Lis
8 lat temu
Przeglądów:

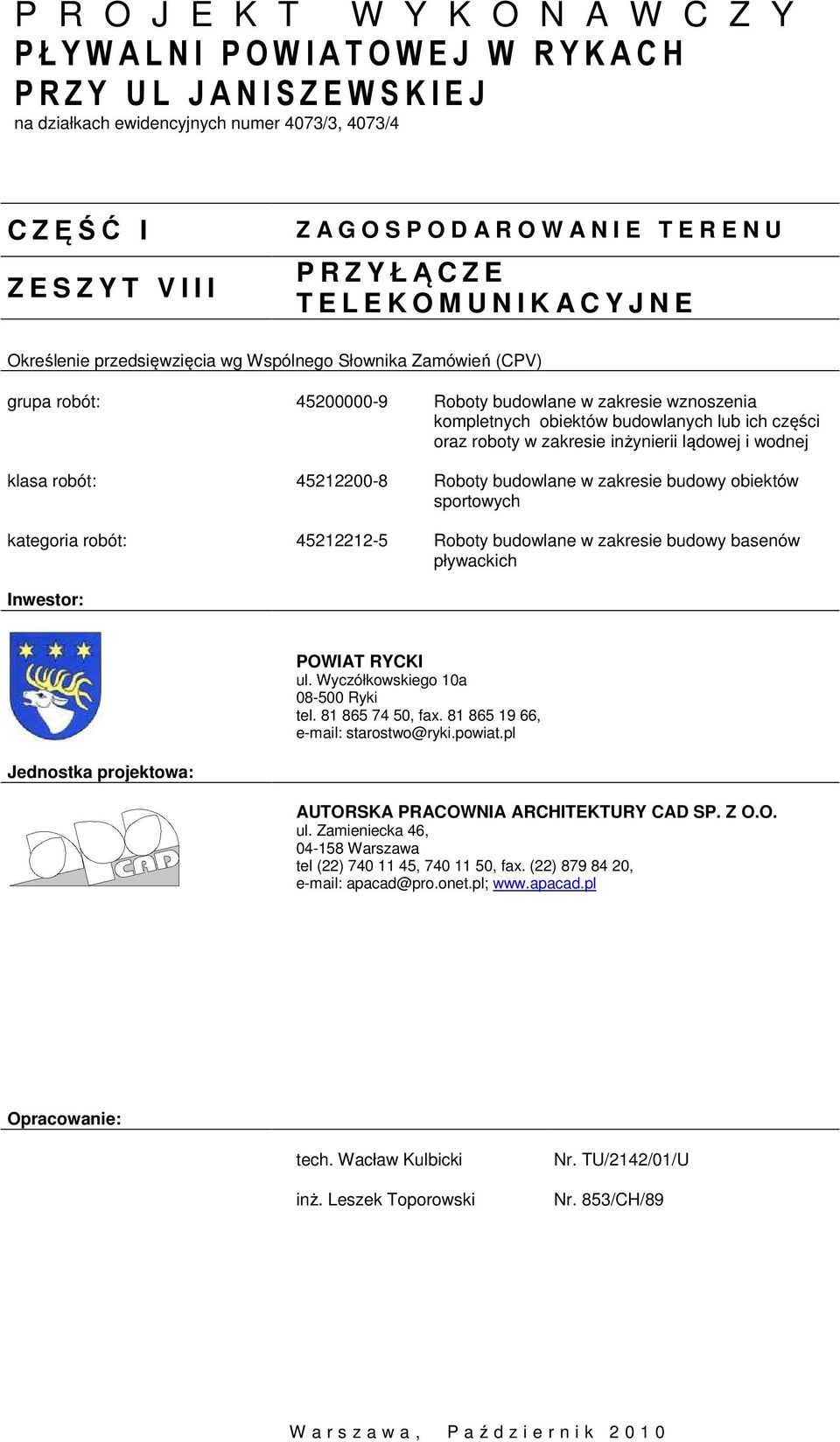

1 P R O J E K T W Y K O N A W C Z Y P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J na działkach ewidencyjnych numer 4073/3, 4073/4 C ZĘŚĆ I Z E S Z Y T V I I I Z A G O S P O D A R O W A N I E T E R E N U P R Z Y ŁĄ C Z E T E L E K O M U N I K A C Y J N E Określenie przedsięwzięcia wg Wspólnego Słownika Zamówień (CPV) grupa robót: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej klasa robót: Roboty budowlane w zakresie budowy obiektów sportowych kategoria robót: Roboty budowlane w zakresie budowy basenów pływackich Inwestor: Jednostka projektowa: POWIAT RYCKI ul. Wyczółkowskiego 10a Ryki tel , fax , starostwo@ryki.powiat.pl AUTORSKA PRACOWNIA ARCHITEKTURY CAD SP. Z O.O. ul. Zamieniecka 46, Warszawa tel (22) , , fax. (22) , apacad@pro.onet.pl; Opracowanie: tech. Wacław Kulbicki inż. Leszek Toporowski Nr. TU/2142/01/U Nr. 853/CH/89 W a r s z a w a, P aździernik 2010

w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej klasa robót: 45212200-8 Roboty budowlane w zakresie budowy obiektów sportowych

2 P R O J E K T W Y K O N A W C Z Y P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J na działkach ewidencyjnych numer 4073/3, 4073/4 Zawartość I. OPIS TECHNICZNY PRZEDMIOT PROJEKTU Istniejące zagospodarowanie terenu Zakres projektu Stan projektowany Zabezpieczenie istniejących urządzeń telekomunikacyjnych Budowa przyłącza telekomunikacyjnego Skrzyżowania z drogami i urządzeniami podziemnymi Trasa rozdzielczej kanalizacji telefonicznej Budowa studni kablowych Uwagi Informacje do planu BIOZ Zestawienie materiałowe... 3

Stan projektowany... 2 4.1 Zabezpieczenie istniejących urządzeń telekomunikacyjnych... 2 4.2 Budowa przyłącza telekomunikacyjnego... 2 4.3 Skrzyżowania z drogami i urządzeniami podziemnymi.

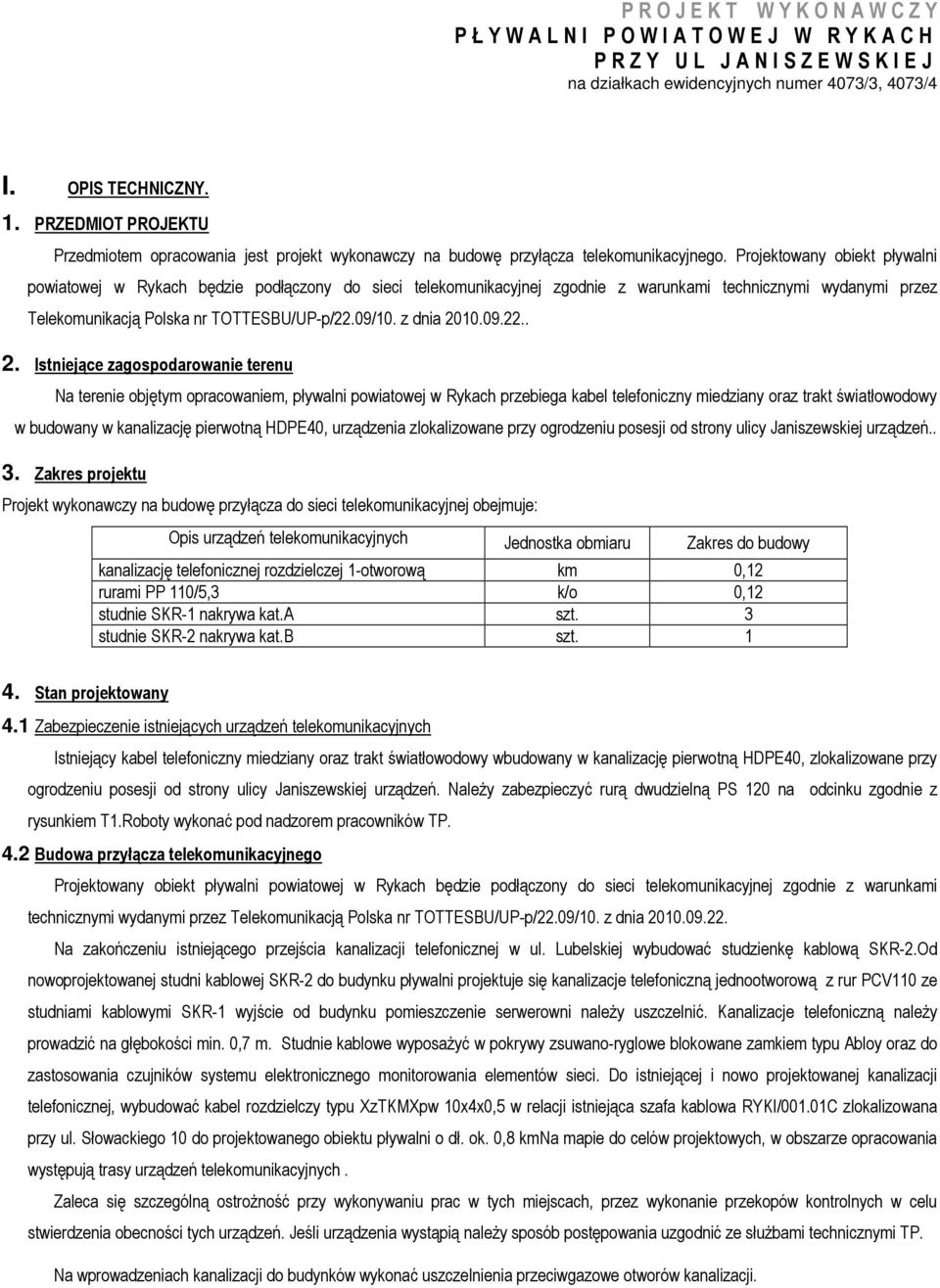

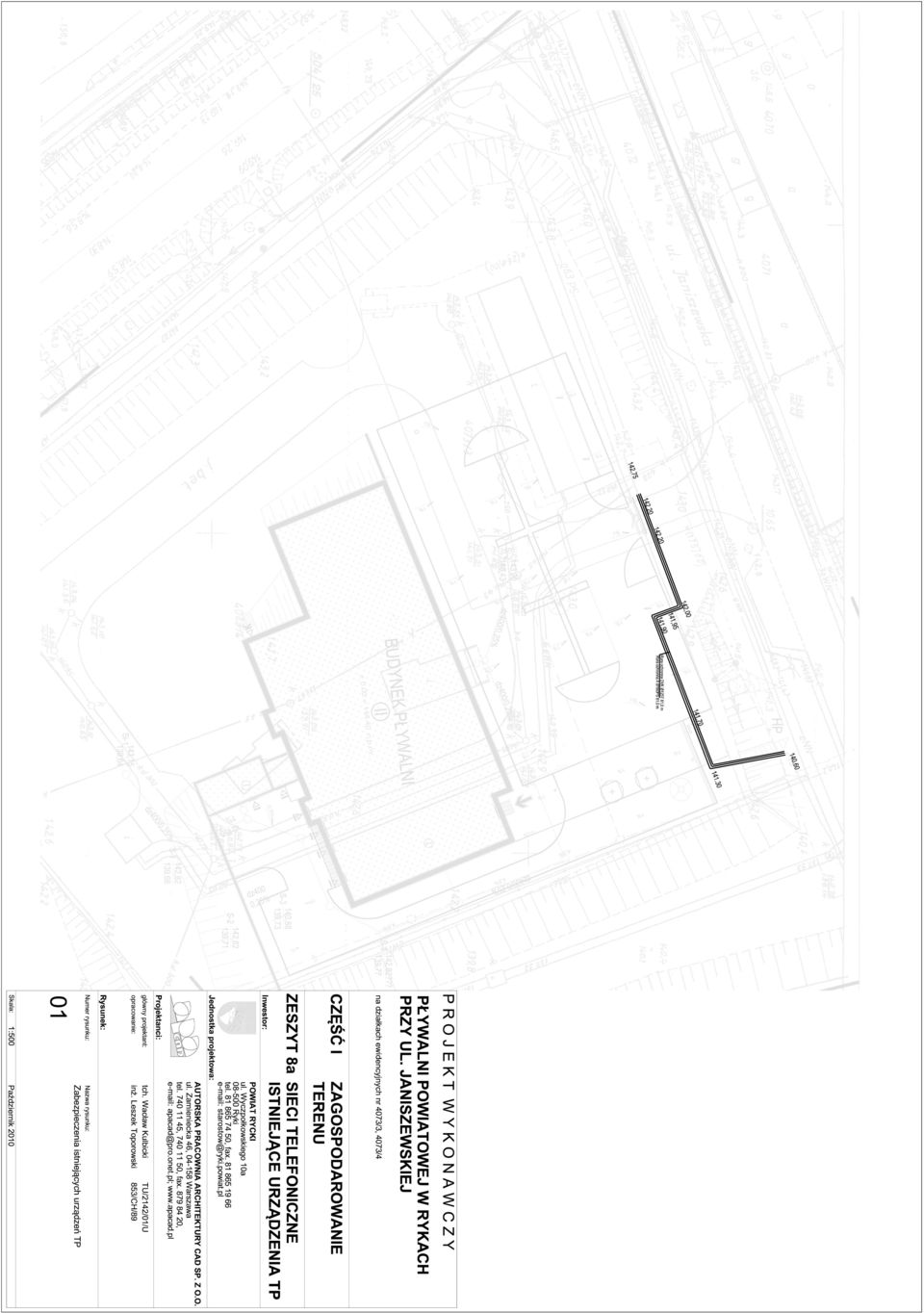

3 P R O J E K T W Y K O N A W C Z Y P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J na działkach ewidencyjnych numer 4073/3, 4073/4 I. OPIS TECHNICZNY. 1. PRZEDMIOT PROJEKTU Przedmiotem opracowania jest projekt wykonawczy na budowę przyłącza telekomunikacyjnego. Projektowany obiekt pływalni powiatowej w Rykach będzie podłączony do sieci telekomunikacyjnej zgodnie z warunkami technicznymi wydanymi przez Telekomunikacją Polska nr TOTTESBU/UP-p/22.09/10. z dnia Istniejące zagospodarowanie terenu Na terenie objętym opracowaniem, pływalni powiatowej w Rykach przebiega kabel telefoniczny miedziany oraz trakt światłowodowy w budowany w kanalizację pierwotną HDPE40, urządzenia zlokalizowane przy ogrodzeniu posesji od strony ulicy Janiszewskiej urządzeń.. 3. Zakres projektu Projekt wykonawczy na budowę przyłącza do sieci telekomunikacyjnej obejmuje: Opis urządzeń telekomunikacyjnych Jednostka obmiaru Zakres do budowy kanalizację telefonicznej rozdzielczej 1-otworową km 0,12 rurami PP 110/5,3 k/o 0,12 studnie SKR-1 nakrywa kat.a szt. 3 studnie SKR-2 nakrywa kat.b szt Stan projektowany 4.1 Zabezpieczenie istniejących urządzeń telekomunikacyjnych Istniejący kabel telefoniczny miedziany oraz trakt światłowodowy wbudowany w kanalizację pierwotną HDPE40, zlokalizowane przy ogrodzeniu posesji od strony ulicy Janiszewskiej urządzeń. Należy zabezpieczyć rurą dwudzielną PS 120 na odcinku zgodnie z rysunkiem T1.Roboty wykonać pod nadzorem pracowników TP. 4.2 Budowa przyłącza telekomunikacyjnego Projektowany obiekt pływalni powiatowej w Rykach będzie podłączony do sieci telekomunikacyjnej zgodnie z warunkami technicznymi wydanymi przez Telekomunikacją Polska nr TOTTESBU/UP-p/22.09/10. z dnia Na zakończeniu istniejącego przejścia kanalizacji telefonicznej w ul. Lubelskiej wybudować studzienkę kablową SKR-2.Od nowoprojektowanej studni kablowej SKR-2 do budynku pływalni projektuje się kanalizacje telefoniczną jednootworową z rur PCV110 ze studniami kablowymi SKR-1 wyjście od budynku pomieszczenie serwerowni należy uszczelnić. Kanalizacje telefoniczną należy prowadzić na głębokości min. 0,7 m. Studnie kablowe wyposażyć w pokrywy zsuwano-ryglowe blokowane zamkiem typu Abloy oraz do zastosowania czujników systemu elektronicznego monitorowania elementów sieci. Do istniejącej i nowo projektowanej kanalizacji telefonicznej, wybudować kabel rozdzielczy typu XzTKMXpw 10x4x0,5 w relacji istniejąca szafa kablowa RYKI/001.01C zlokalizowana przy ul. Słowackiego 10 do projektowanego obiektu pływalni o dł. ok. 0,8 kmna mapie do celów projektowych, w obszarze opracowania występują trasy urządzeń telekomunikacyjnych. Zaleca się szczególną ostrożność przy wykonywaniu prac w tych miejscach, przez wykonanie przekopów kontrolnych w celu stwierdzenia obecności tych urządzeń. Jeśli urządzenia wystąpią należy sposób postępowania uzgodnić ze służbami technicznymi TP. Na wprowadzeniach kanalizacji do budynków wykonać uszczelnienia przeciwgazowe otworów kanalizacji.

Projektowany obiekt pływalni powiatowej w Rykach będzie podłączony do sieci telekomunikacyjnej zgodnie z warunkami technicznymi wydanymi przez Telekomunikacją Polska nr TOTTESBU/UP-p/22.09/10.

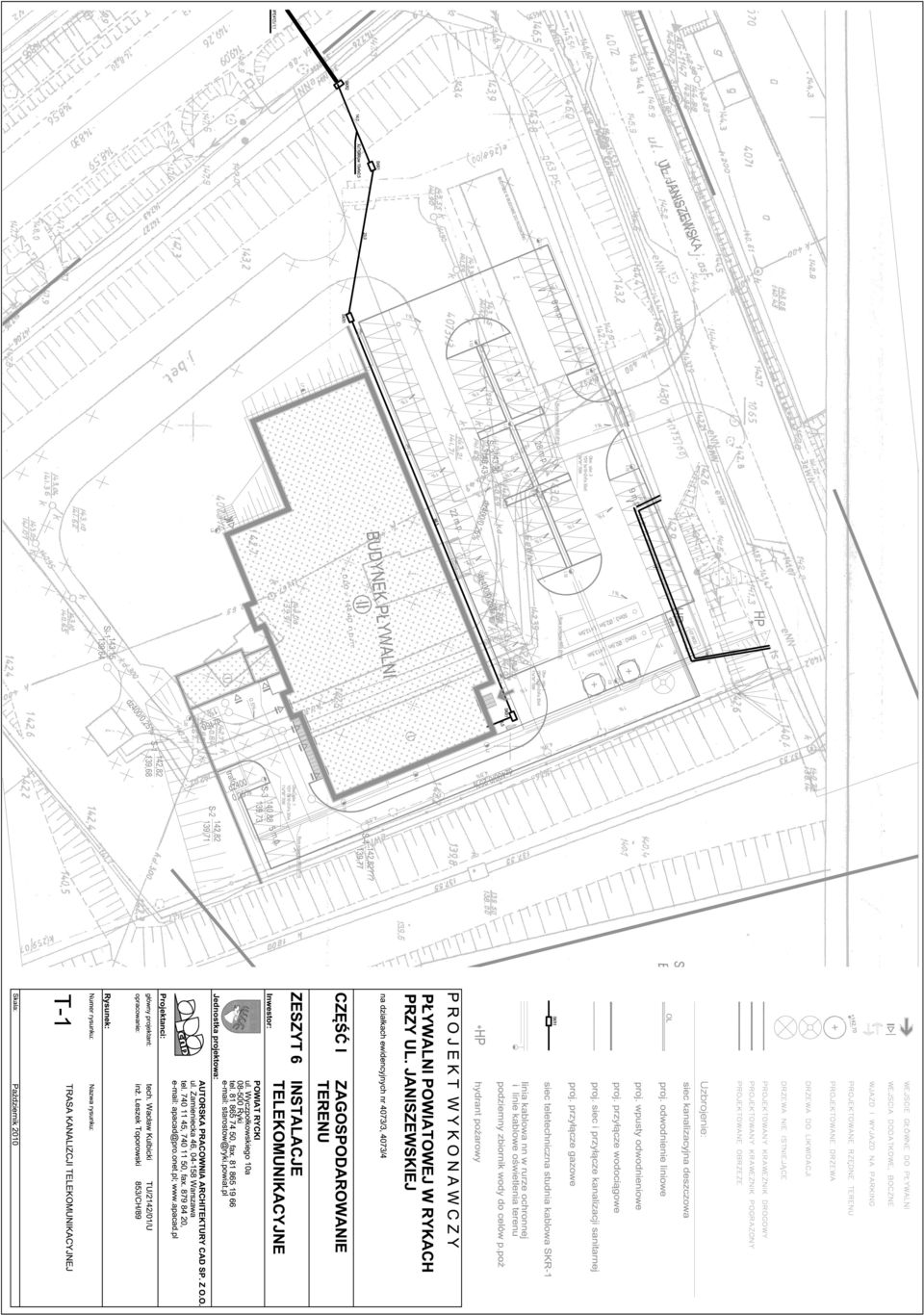

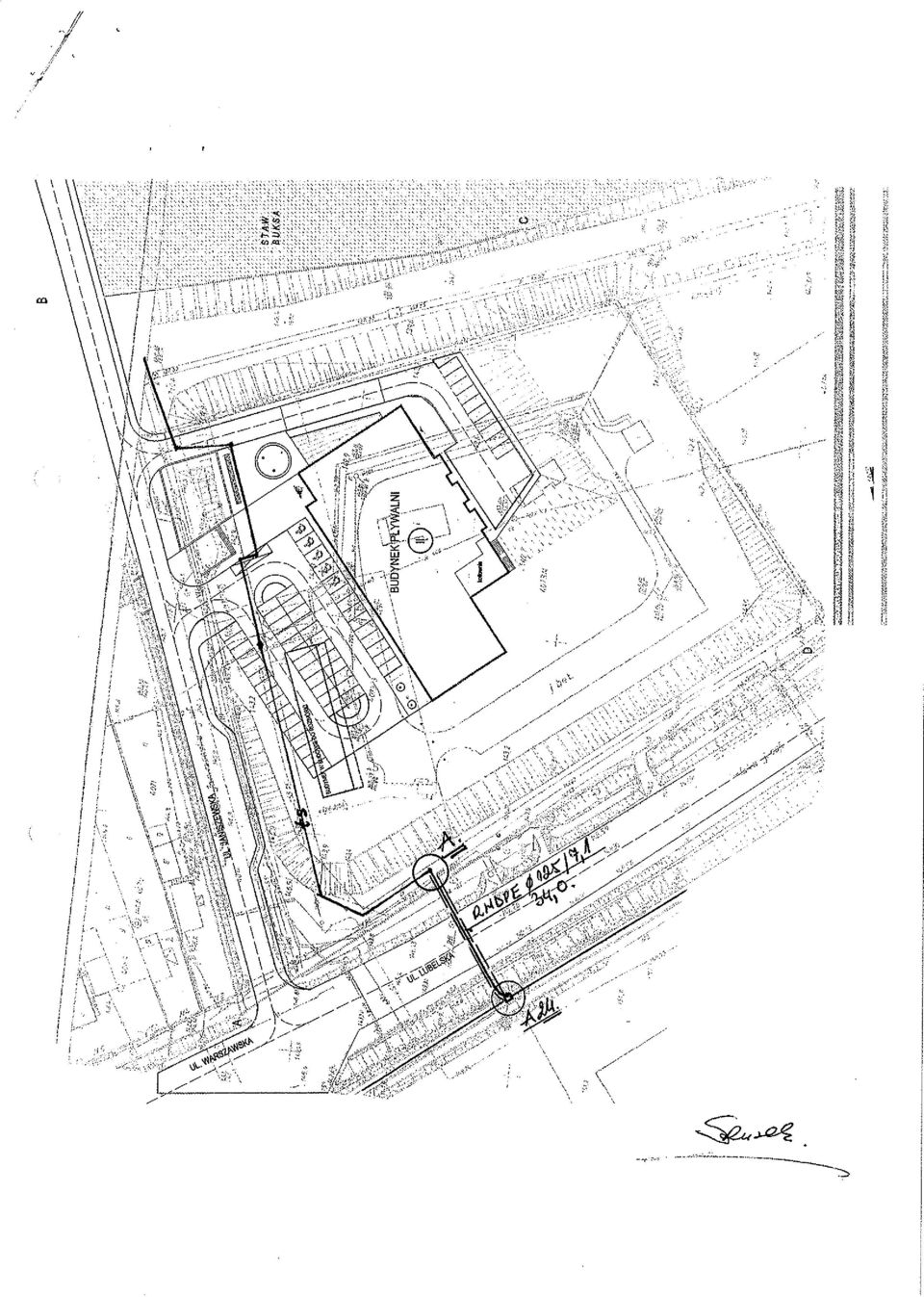

4 4.3 Skrzyżowania z drogami i urządzeniami podziemnymi P R O J E K T W Y K O N A W C Z Y P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J na działkach ewidencyjnych numer 4073/3, 4073/4 Przepusty drogowe projektuje się układać zgodnie ZN-96/TP S.A Rzędne układania rur podano na rysunku T1. Przy skrzyżowaniach drogami pieszo-jezdnymi oraz z innymi urządzeniami podziemnymi wykonać rurami PP Ø 110/6,3 zgodnie z normą ZN- 96/TP S.A Trasa rozdzielczej kanalizacji telefonicznej Trasy kanalizacji rozdzielczej projektuje się zgodnie z wymogami normy ZN-96/TP S.A-012. Przebieg trasy pokazano na rysunku T Budowa studni kablowych W ul. Lubelskiej wybudować studzienkę kablową SKR-2.Od nowoprojektowanej studni kablowej SKR-2 do budynku pływalni projektuje się kanalizacje telefoniczną jednootworową z rur PCV110 ze studniami kablowymi SKR-1.Wszystkie studnie kablowe wyposażone pokrywy zabezpieczone zamkiem Abloy i wywietrzniki. 7. Uwagi Roboty budowlano-montażowe należy zlecić wyłącznie firmie specjalizującej się w robotach teletechnicznych, która posiada: - certyfikat jakości z serii ISO 9000, w zakresie budowy i utrzymania sieci i linii telekomunikacyjnych - udokumentowane doświadczenie w wykonywaniu prac o podobnym zakresie rzeczowym - referencje za okres ostatniego roku, Telekomunikacji Polskiej S.A. lub Partnera Technicznego TP utrzymującego i eksploatującego infrastrukturę TP na danym terenie-strefie utrzymaniowej. - W zasięgu koron drzew przeznaczonych do adaptacji prace ziemne należy wykonywać ręcznie, bez uszkadzania ich korzeni, z zastosowaniem metod bezodkrywkowych na zbliżeniu do pni drzew. Prace prowadzić pod fachowym nadzorem ogrodniczym. -. W miejscach skrzyżowań i zbliżeń do sieci telekomunikacyjnej prace ziemne wykonywać ręcznie z zachowaniem ostrożności pod nadzorem: Telekomunikacja Polska SA Region Północny Pion Technicznej Obsługi Klienta w Lublinie, tf.. 8. Informacje do planu BIOZ Wszystkie prace ujęte w niniejszym opracowaniu wykonać zgodnie z obowiązującymi przepisami i normami. Przestrzegać przepisy BHP. Zwrócić szczególną uwagę na właściwe zabezpieczenie i oznakowanie wykopów oraz na bezpieczeństwo prac w związku prowadzeniem ich przy czynnej ulicy. Zachować szczególną ostrożność w miejscach zbliżeń i skrzyżowań z drogami oraz istniejącymi urządzeniami uzbrojenia podziemnego. W miejscach ich dużej koncentracji, przed przystąpieniem do prac ziemnych, należy wykonać przekopy kontrolne w celu lokalizacji ich przebiegu. Prace w tych miejscach należy wykonać ręcznie pod nadzorem przedstawicieli zainteresowanych danym uzbrojeniem. Po zakończeniu prac ziemnych teren objęty pracami budowy przywrócić do stanu pierwotnego. Stosować się do uwag i zaleceń instytucji uzgadniających niniejsze opracowanie. Całość wykonanych prac ziemnych podlega inwentaryzacji geodezyjnej. Prace wykonywać tak, aby nie miały one wpływu degradacje środowiska naturalnego. Wszystkie prace podlegają odbiorowi technicznemu. Wszystkie materiały użyte do budowy sieci telefonicznej muszą być oznaczone i posiadać atest bezpieczeństwa. 9. Zestawienie materiałowe

Przy skrzyżowaniach drogami pieszo-jezdnymi oraz z innymi urządzeniami podziemnymi wykonać rurami PP Ø 110/6,3 zgodnie z normą ZN- 96/TP S.A-018. 5.

5 APACAD Warszawa PROJEKT WYKONAWCZY P Ł Y W A L N I P O W I A T O W E J W R Y K A C H P R Z Y U L J A N I S Z E W S K I E J na działkach ewidencyjnych numer 4073/3, 4073/4 ZESTAWIENIE MATERIAŁÓW 1/1 Część I Zeszyt 8 Wypełnia biuro projektów Wypełnia wykonawca L.p Oznaczenie w projekcie Wyszczególnienie typ, dane techniczne wymagane do zamówienia J.M. Ilość Termin dostawy Cena PLN Wartość Uwagi 1. Studnia kablowa SKR-1 nakrywa z wywietrznikiem i zamkiem Abloy kat. A szt 3 2. Studnia kablowa SKR-2 nakrywa z wywietrznikiem i zamkiem Abloy kat. B szt 1 3. Rura polietylenowa PP 110/6,3 m Rura osłonowa dzielona PS120 m 90 Inż. Leszek Toporowski Warszawa październik 2010

p Oznaczenie w projekcie Wyszczególnienie typ, dane techniczne wymagane do zamówienia J.M. Ilość Termin dostawy Cena PLN Wartość Uwagi 1.
