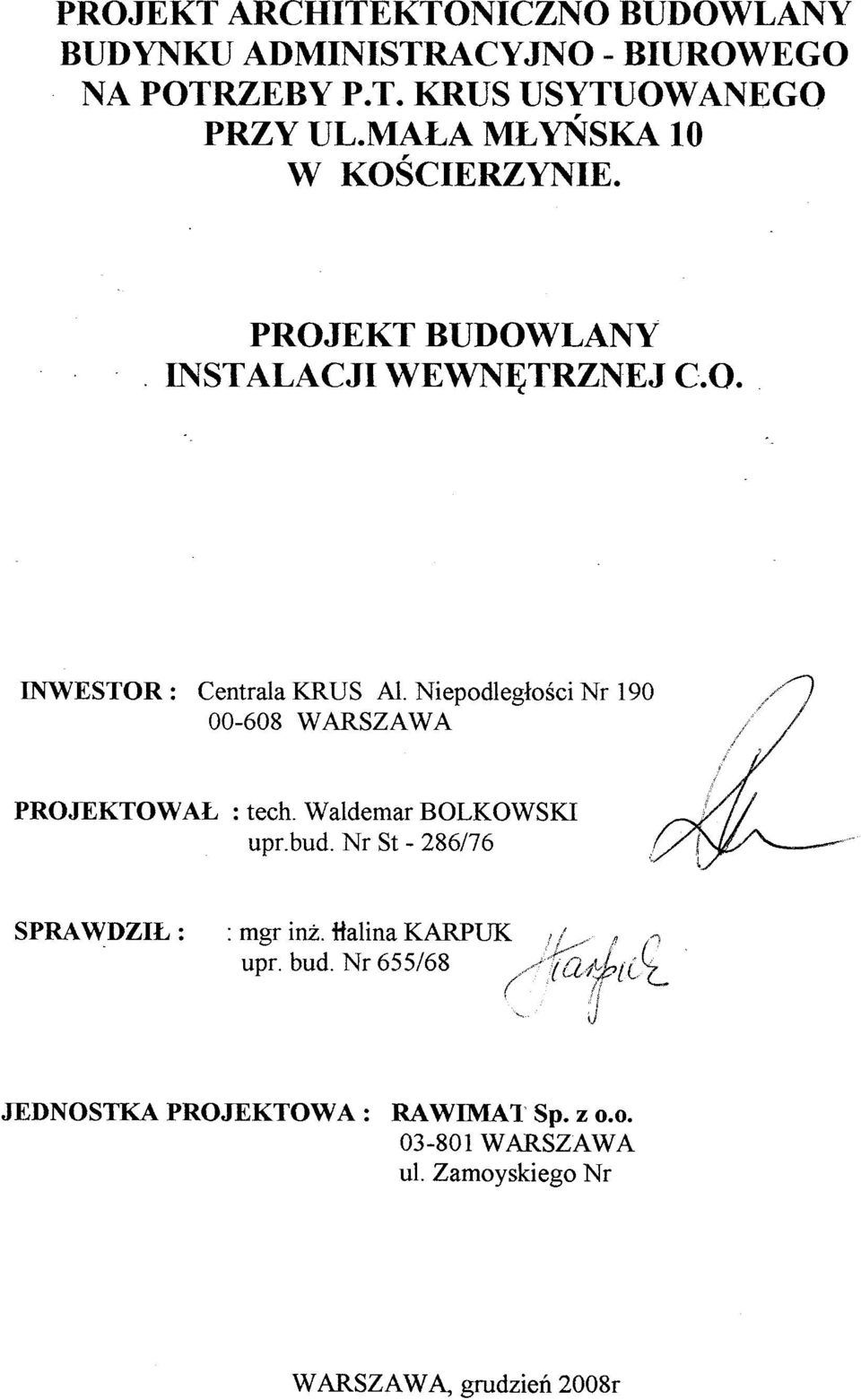

1 PROJEKT ARCHITEKTONICZNO BUDOWLANY BUDYNKU ADMINISTRACYJNO - BIUROWEGO NA POTRZEBY P.T. KRUS USYTUOWANEGO PRZY UL.MALA MLYŃSKA 10 W KOŚCIERZYNIE. PROJEKT BUDOWLANY. INSTALACJI WEWNĘTRZNEJ C.O.. INWESTOR: Centrala KRUS Al. Niepodległości Nr WARSZAWA PROJEKTOWAŁ : tech. Waldemar BOLKOWSKI upr.bud. Nr St : mgr inż. Halina KARPUK j/./,1 '1. upr. bud. Nr 655/68//yat::bl{(' ( '.. /i Ł,ii ;j JEDNOSTKA PROJEKTOWA: RA WIMA T Sp. z WARSZAWA ul. Zamoyskiego Nr

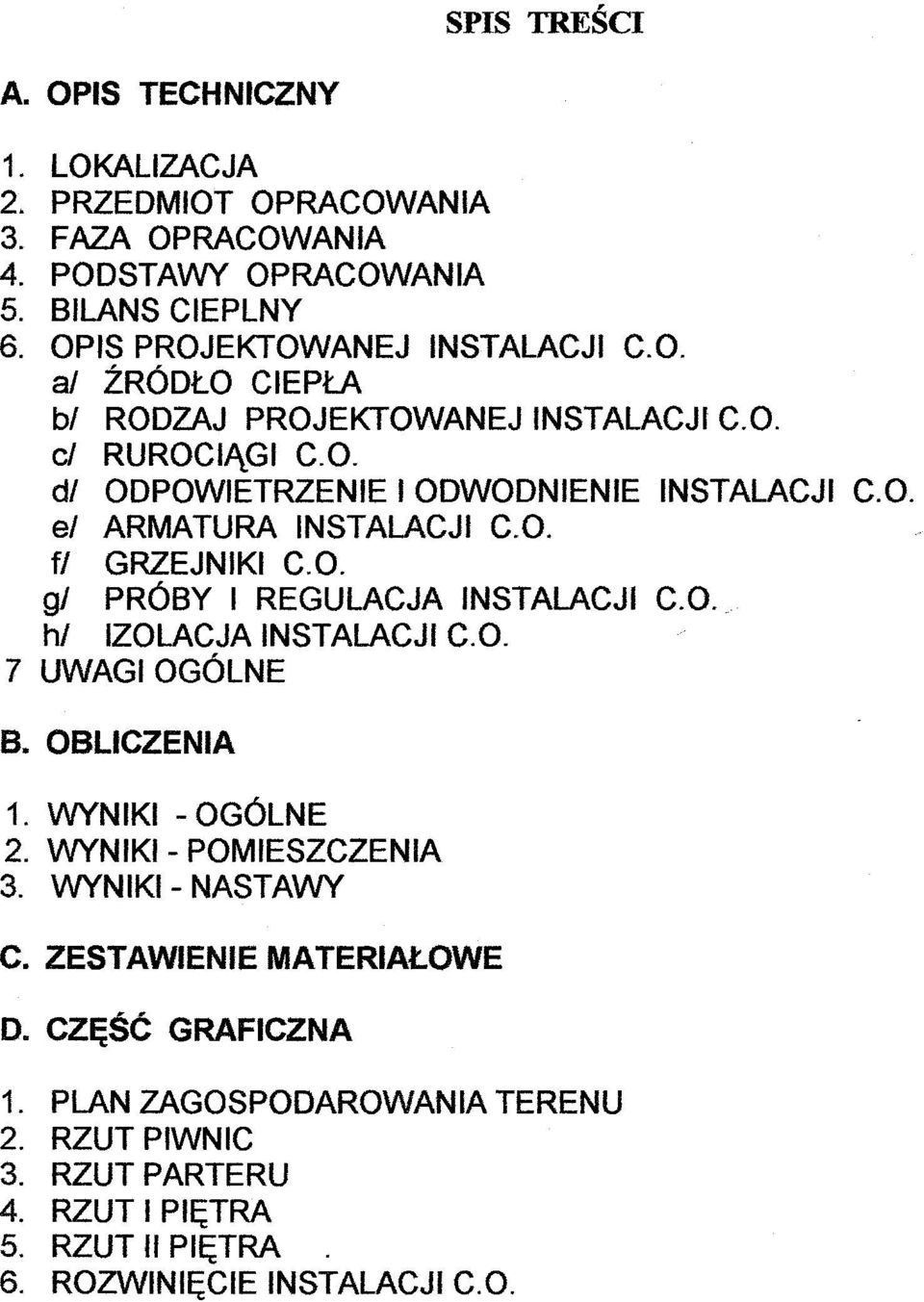

2 A. OPIS TECHNICZNY 1. LOKALIZACJA 2. PRZEDMIOT OPRACOWANIA 3. FAZA OPRACOWANIA 4. PODSTAWY OPRACOWANIA 5. BILANS CIEPLNY 6. OPIS PROJEKTOWANEJ INSTALACJI C.O. af ŹRÓDŁO CIEPŁA bl RODZAJ PROJEKTOWANEJ INSTALACJI C.O. ci RUROCIĄGI C.O. dl ODPOWIETRZENIE I ODWODNIENIE INSTALACJI C.O. el ARMATURA INSTALACJI C.O. f/ GRZEJNIKI C.O. gi PRÓBY I REGULACJA INSTALACJI C.O. h/ IZOLACJA INSTALACJI C.O. l UWAGI OGÓLNE B. OBLICZENIA 1. WYNIKI -OGÓLNE 2. WYNIKI - POMIESZCZENIA 3. WYNIKI- NASTAWY C. ZESTAWIENIE MATERIAŁOWE D. CZĘŚĆ GRAFICZNA 1. PLAN ZAGOSPODAROWANIA TERENU 2. RZUT PIWNIC 3. RZUT PARTERU 4. RZUT I PIĘTRA 5. RZUT II PIĘTRA 6. ROZWINIĘCIE INSTALACJI C.O.

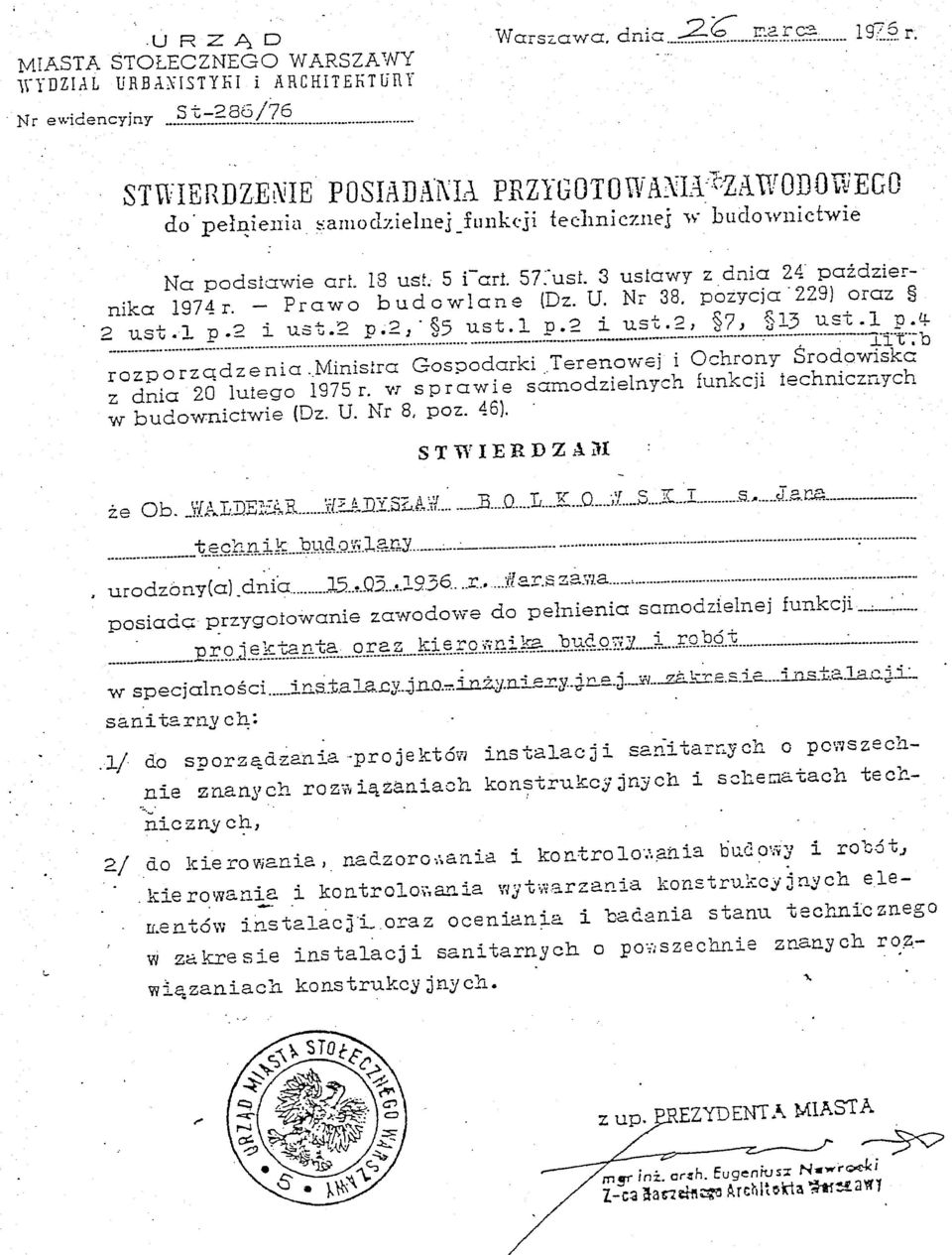

3 U R Z Ą D MIASTA STOŁECZNEGO WARSZAWY WYDZIA L URB d);"15ty11i i A RCHIT EhT lin y St-286/7' 6. Nr ewidencyj ny _. WOrsz.owa. dnie: ~.~ E':?:E.~; r. ST\YIERDZENIE POSIADA'I\L-l PRZYGOT01VANni'~:ZA11/0DOWEGO do' peł.ąienia. ~amocl7.ieillej JLlnktji tec:hnicznej,.,.' buclownictwie Na podstawie art. 18 usl 5 Cart. 5TusL 3 ustawy z dnia 24' października 1974 r. - Prawo budowlane (Dz. U. Nr 38. pozycja '229) oraz 2 ust.l p.2 i u5t.2 p.2, 5 ust.l p.2 i ust.2, 7, 13 us-t.l _ _ _~ -- --:- _ Tl~ ; b rozporządzenia..ministra Gospodarki..Terenowej i Ochrony Srodowiskc: z dnia 20 lutego 1975r. VI sprawie samodzielnych funkcji techniczn.ych w budownictwie (Dz. U. Nr 8, poz. 46)., ur o dzó n y(aj.dnia.l.5..~..q3.~ r.....!lar.s Z9..7la, _ posiada przygotowanie zawodov re do pełnienia samodzielnej funkcji_-"._:,..~. _..:P.fg..j..f.:t?-..~:t?-.~..g.F..?:.~.!.;J..X9.Ji.r::.;.k:~ p..v:~~.q.ej. t. r.q.p.9..t -.- ~... w sp ecj aln ości in.s.:t.a la...cy...jn.o.-::-..inży.n.i..e.r.y..j.r::.e..j.._lt'ł....ze-.kj::.e.,s.ie. ; "'~.t.a.la.c.j..i~ sani ts.rn.y cp.:.1/ do sporządżania'pro je któw ins talac j i s2.rlitarc.y ch o powszechnie znanych roz~iązaniach kon 7trukcyjnych i s8heoatach technicznyc~l 2/ do lcie.rovi2.niai n2.ć!.zoro.',ania i kontrolo,'.$tlia buc}mvj' i robót.}. kie r~wan~~.i kontrolo;;..ania wytv.;arzania kon3trv.kcj j nj ch ele- Ii.entów instalacj'l oraz oceni2.n~8. i badania stanu tecr...nicznego w z2.kresie instalacji sanitarnych o po~szechnie znanych ropwiązaniach konstrukcyjnych. ~ REZYD ENT...MIAST A mst' inż. onrh. Eugenivs"Z ~ N..rod< i l-ej aa'1m~ Arc~dteJ:ta ';hr~d\l:q

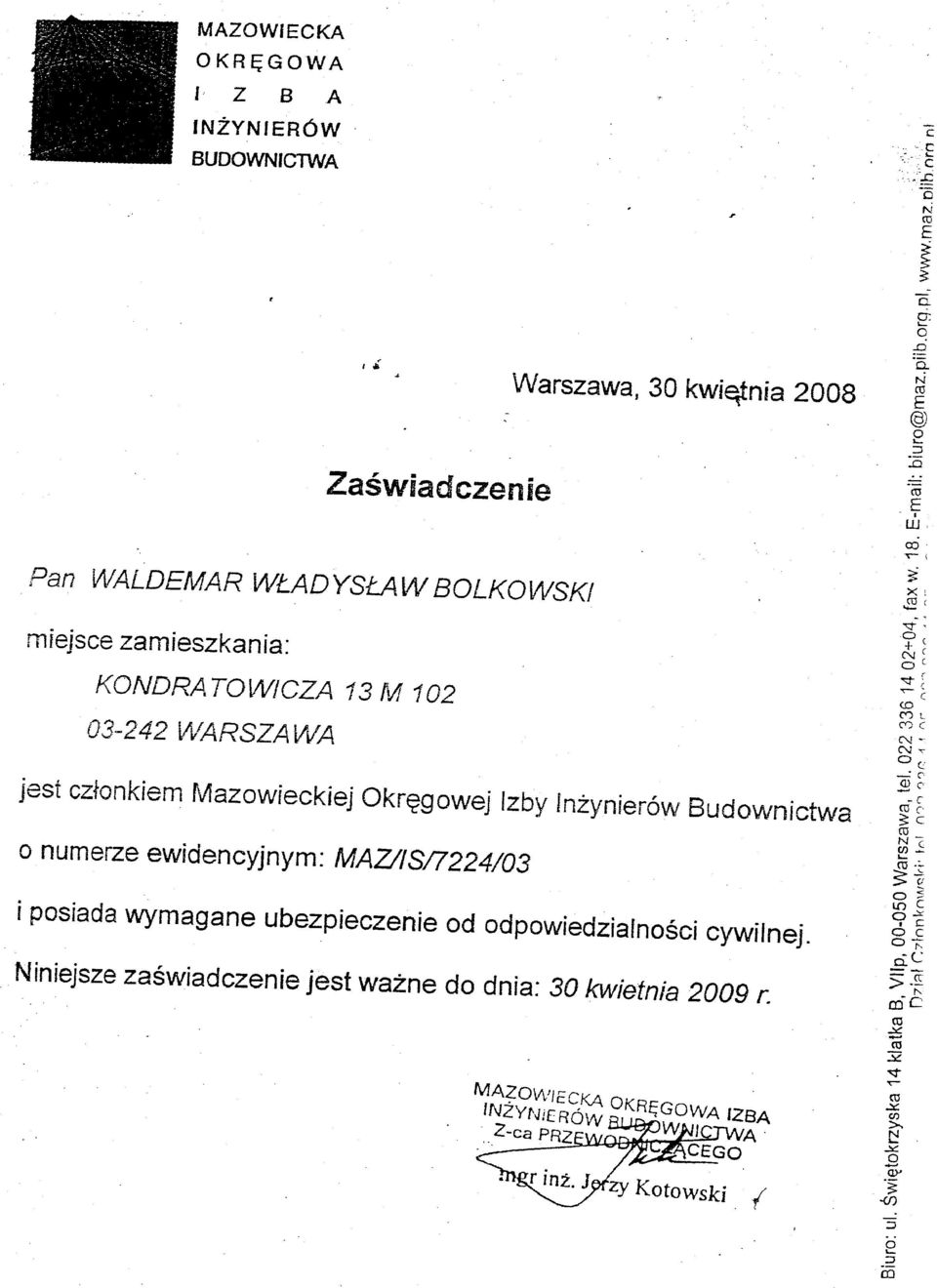

4 MAZOWIECKA OKRĘGOWA J Z B A INŻYNIERÓW BUDOWNICTWA c.. ~C '-c.~ -6 N CD E ~ 3 Warszawa, 30 kwiątnia 2008 Zaświadczenie co E. I w. CXJ T"" ( miejsce zamieszkania: KONDRATOWICZA 13 fvi Vv'ARSZAVvA -, '!' ' Oc + ( N, Oc '!'~,,-., C <D C'0L C'0( jest członkiem Mazowieckiej Okręgowej Izby Inżynierów Budownictwa o numerze ewidencyjnym: MAZlISn224/03 i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia: 30 kwietnia 2009 r. MAZOWIECKA o. INŻYNiERÓW KRĘGOWA IZBA Z-ca PRZ W l A... CEGO

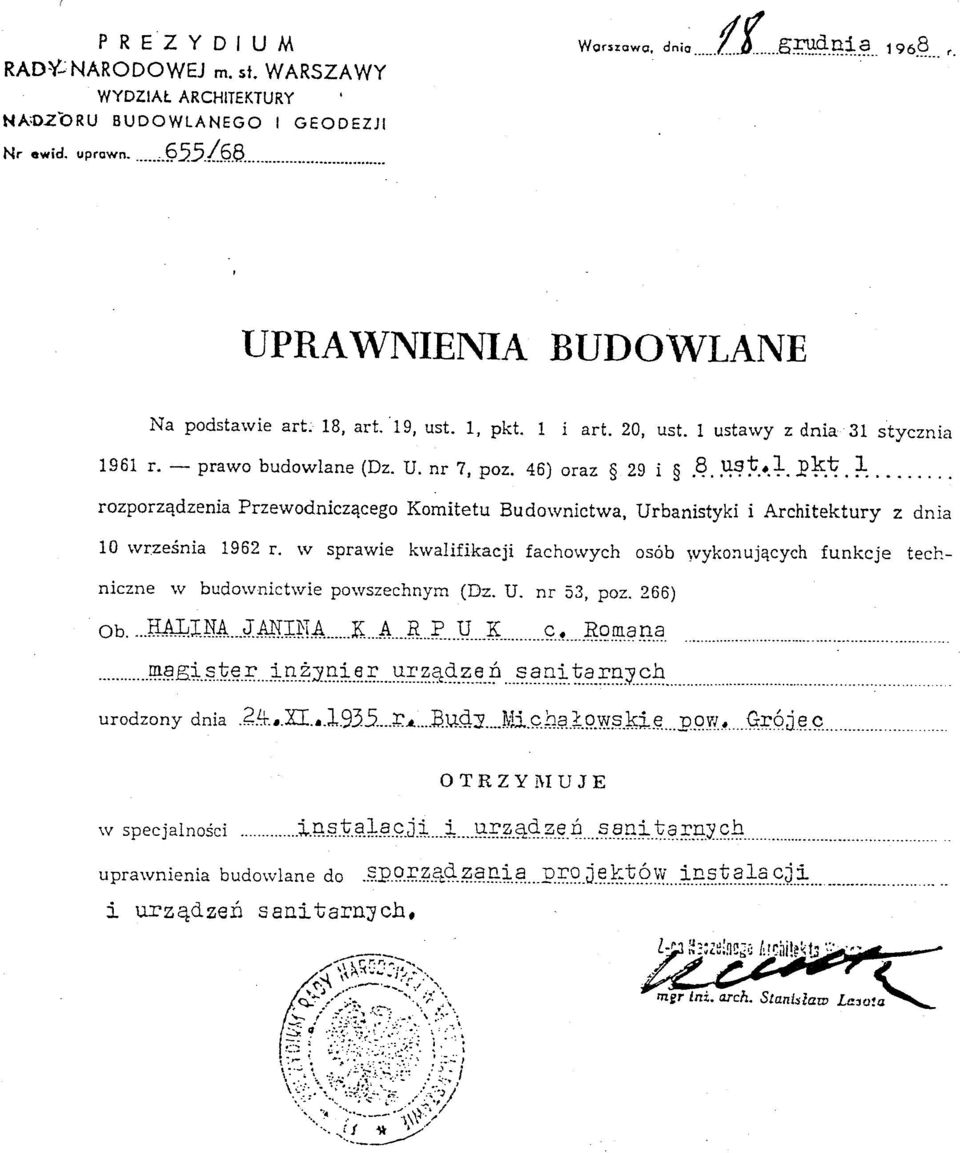

5 PREZYDIUM RAD1'"":NARODOWEJ m. si. WARSZAWY WYDZIAŁ ARCHITEKTURY NAOZ'ORU BUDOWLANEGO I GEODEZJI Nr ewid. uprawno J;i5S/p.8. Warnawa. dnia ff g~/?:.p:~..19ó r. UPRAWNIENIA BUDOWLANE Na podstawie arl 18, art. '19, ust. l, pkt. l i art. 20, ust. 1 ustawy z dnia 31 stycznia 1961 r. - prawo budowlane (Dz. U. nr 7, poz. 46) oraz 29 i.ą. ~ą:t. )...P~~. ~. rozporządzenia Przewodniczącego Komitetu Budownictwa, Urbanistyki i Architektury z dnia 10 wr.ześnia 1962 r. w sprawie kwalifikacji fachowych osób Wyko:1ujących funkcje techob. _..tlall.jfą J.AH.r.~1A._ K A R..r V K g..~..rg.~ej P.-.E!......mą.gJ..~.t.~ p:.:t.ą~j.~tę.e..y;.~ą9.-.~.~.p~.9..~.?:. ~.?.~~::Y..~.!J:. urodzony dnia.2!:t-.. XI ;r.....b.)jg:y Mi.~.b.ą?9.W. J\;ię.1?9.1{J..... G:r.9. ję.9.. \v specjalności j,..ą$..t.ą.j,.ągj,;i,. t. 9:.~.~.9/?:. ~.ę. ij?ę.p:;h.~ą.;j;.~.j..~p. """". uprawnienia budowlane do. p..9.g~.ą4.~ą9.-.t.ą 1?~9j.~.k;~.g.~y~P::?~.~.~ i urządzeń sanitarn~ch...s:.t!:.

6 MAZOWIECKA OKRĘGOWA I Z B A INŻYNIERÓW BUDOWNICTWA miejsce zamieszkania: KRUCZKOWS~EG016m WARSZAWA

7 Ja niżej podpisany tech. Waldemar BOLKOWSKI niniejszym oświadczam zgodnie z art.20, usta, Ustawy z dnia r, o zmianie ustawy Prawo Budowlane (Dz.U. Nr 93,poz.888), że sporządzona przeze mnie dokumentacja projektowa: PROJEKT BUDOWLANY WEWNĘTRZNEJ INSTALACJI C.O. DLA BUDYNKU ADMINISTRACYJNO - BIUROWEGO KRUS w KOŚCIERZYNIE przy ul. Małej Młyńskiej Nr 10 została wykonana zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Dokumentacja jest kompletna z punktu widzenia celu, któremu ma służyć.-

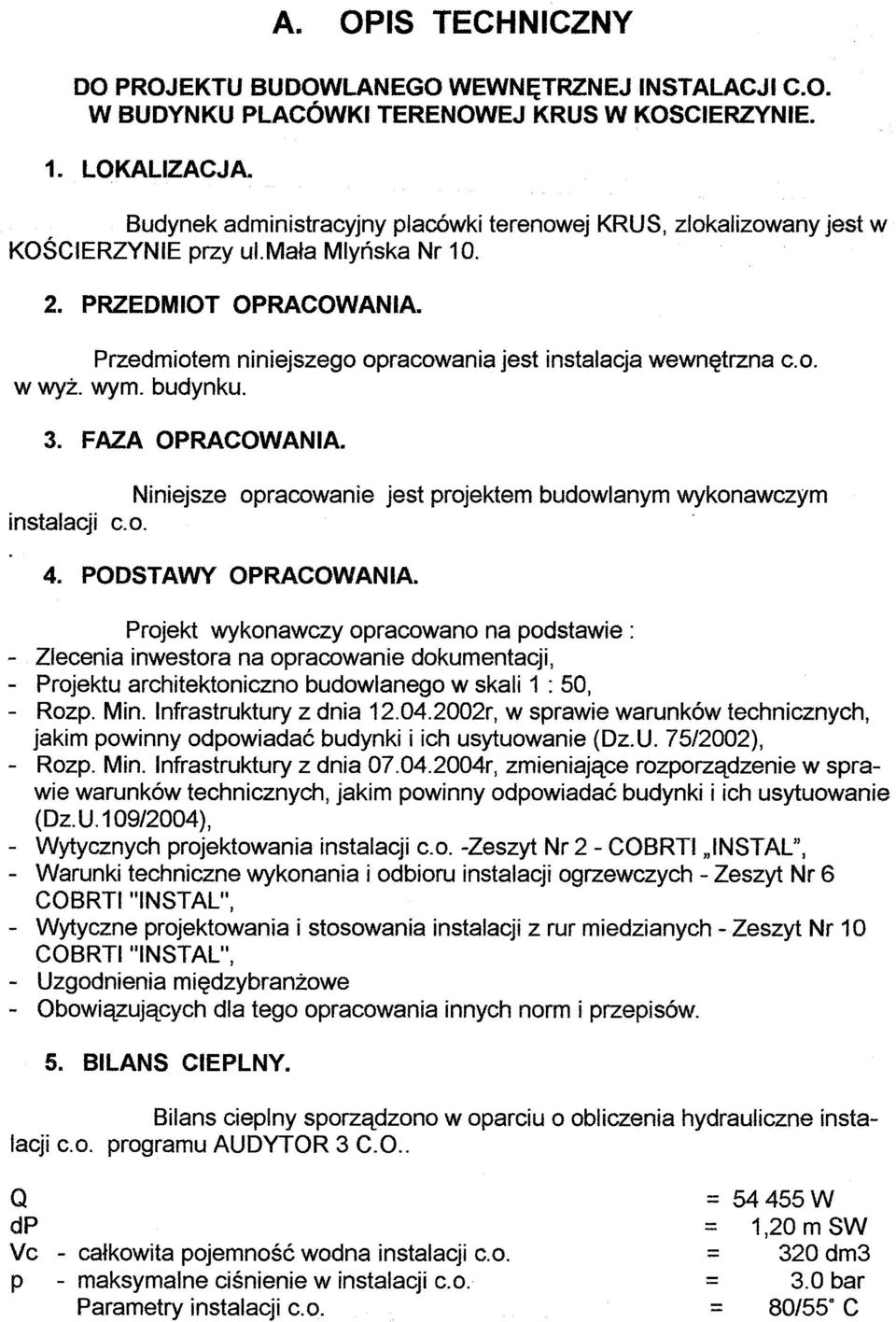

8 DO PROJEKTU BUDOWLANEGO WEWNĘTRZNEJ INSTALACJI C.O. W BUDYNKU PLACÓWKI TERENOWEJ KRUS W KOSCIERZYNIE. Budynek administracyjny placówki terenowej KRUS, zlokalizowany jest w KOŚCIERZYNIE przy ul.mała Mlyńska Nr 10. Przedmiotem niniejszego opracowania jest instalacja wewnętrzna c.o. w wyż. wym. budynku. Niniejsze opracowanie jest projektem budowlanym wykonawczym instalacji c.o. - Projekt wykonawczy opracowano na podstawie: - Zlecenia inwestora na opracowanie dokumentacji, - Projektu architektoniczno budowlanego w skali 1 : 50, - Rozp. Min. Infrastruktury z dnia r, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 75/2002), - Rozp. Min. Infrastruktury z dnia r, zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 109/2004), - Wytycznych projektowania instalacji c.o. -Zeszyt Nr 2 - COBRTI "INSTAL", - Warunki techniczne wykonania i odbioru instalacji ogrzewczych - Zeszyt Nr 6 COBRTI "INSTAL", - Wytyczne projektowania i stosowania instalacji z rur miedzianych - Zeszyt Nr 1O COBRTI"INSTAL", - Uzgodnienia międzybranżowe - Obowiązujących dla tego opracowania innych norm i przepisów. Bilans cieplny sporządzono w oparciu o obliczenia hydrauliczne instalacji c.o. programu AUDYTOR 3 C.O.. Q dp Vc p - całkowita pojemność wodna instalacji c.o. - maksymalne ciśnienie w instalacji c.o. Parametry instalacji c.o. = 54455W = 1,20 m SW = 320 dm3 = 3.0 bar = 80/55 C

9 Projektowany budynek administracyjny KRUS jest budynkiem o trzech kondygnacjach naziemnych z całkowitym podpiwniczeniem,jednoklatkowy,zlokalizowany w I strefie klimatycznej. Projektuje się instalację co wodną, pompową, dwururową z rozdziałem dolnym w systemie zamkniętym z ogrzewaniem grzejnikowym. al ŹRÓDŁO CIEPŁA. Źródłem ciepła dla instalacji c.o. i C.W. jest lokalna kotłownia olejowa,dwufunkcyjna, zlokalizowana w piwnicy budynku istniejącego KRUS wg odrębnego opracowania. Projektuje się przewody z rur miedzianych, łączonych na lut twardy. Rury poziome c.o. montować w piwnicy pod stropem istniejącego budynku w układzie poziowym ze spadkiem 3%0 w kierunku do rozdzielaczy c.o.. Piony instalacji c.o. projektuje się montować po wierzchu ścian. W przypadku decyzji Inwestora o schowaniu instalacji pionowej w bruzdy ścienne, wszystkie przewody na całej długości należy montować w rurach osłonowych PESCHLA. Wszystkie piony odgałęźne winny mieć ramiona kompensacyjne długości min.o,? m,na których będą zamontowane odcinające zawory kulowe z kurkiem spustowym oraz zawory regulacyjne podpionowe. Kompensację wydłużeń liniowych przewodów,uzyska się poprzez samokompensację na załamaniach rurociągów c.o. Rury przyłączne do grzejników winny mieć średnicę 18 mm o długości min. 0.5 m i montowane ze spadkiem min. 2%. W przypadku długości gałązki grzejnikowej przekraczającej 1.5m, należy przytwierdzić ją do przegrody uchwytami umieszczonymi w połowie długości gałązki. Wszystkie przejścia przez przegrody budowlane (stropy i ściany), wykonywać w tulejach ochronnych, umożliwiających swobodne ruchy termiczne w prze - grodzie. W obszarze tulei nie wolno wykonywać żadnych połączeń na przewodzie. Podpory stałe i przesuwne (uchwyty mocujące) należy bezwzglednie montować zgodnie z wytycznymi stosowania instalacji z rur miedzianych. Odpowietrzenie instalacji c.o., przy napełnianiu instalacji wodą, zaprojektowano poprzez samoczynne automatyczne zawory odpowietrzające typu TACO- VENT, zainstalowane na pogrubionych końcówkach rurociągów pionowych ponad najwyższym grzejnikiem, jak również poprzez fabryczne odpowietrzniki znajdujące się w korku każdego grzejnika. Pod odpowietrznikiem należy zainstalować zawór kulowy mufowy On 15 z zaworem stopowym.

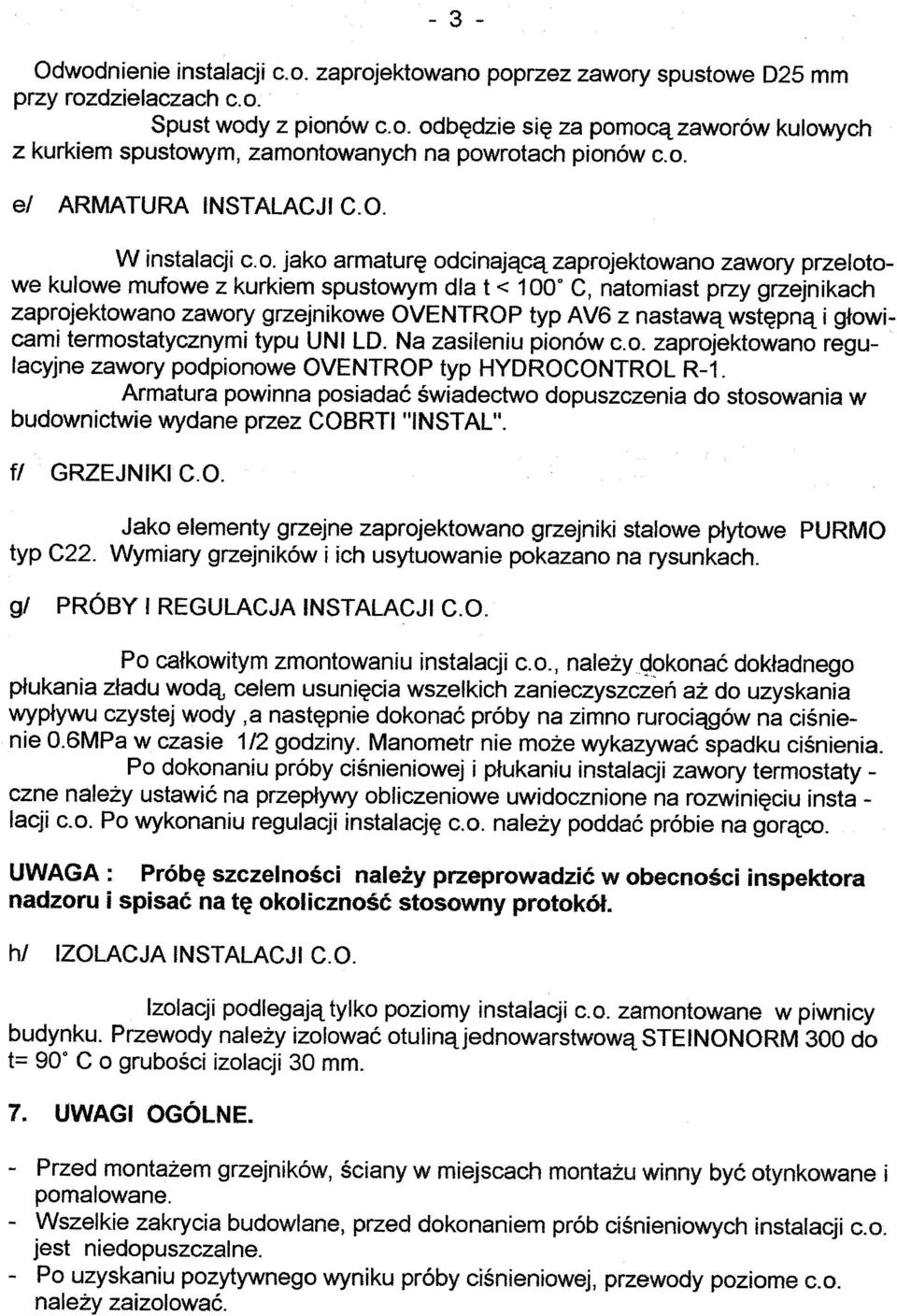

10 Odwodnienie instalacji c.o. zaprojektowano poprzez zawory spustowe 025 mm przy rozdzielaczach c.o. Spust wody z pionów c.o. odbędzie się za pomocą zaworów kulowych z kurkiem spustowym, zamontowanych na powrotach pionów c.o. 0 W instalacji c.o. jako armaturę odcinającą zaprojektowano zawory przelotowe kulowe mufowe z kurkiem spustowym dla t < 100 C, natomiast przy grzejnikach zaprojektowano zawory grzejnikowe OVENTROP typ AV6 z nastawą wstępną i głowicami termostatycznymi typu UNI LO. Na zasileniu pionów c.o. zaprojektowano regulacyjne zawory podpionowe OVENTROP typ HYOROCONTROL R-1. Armatura powinna posiadać świadectwo dopuszczenia do stosowania w budownictwie wydane przez COBRTI "INSTAL". Jako elementy grzejne zaprojektowano grzejniki stalowe płytowe PURMO typ C22. Wymiary grzejników i ich usytuowanie pokazano na rysunkach. gl PRÓBY I REGULACJA INSTALACJI C.O. Po całkowitym zmontowaniu instalacji c.o., należy dokonać dokładnego płukania zładu wodą, celem usunięcia wszelkich zanieczyszczeń aż do uzyskania wypływu czystej wody,a następnie dokonać próby na zimno rurociągów na ciśnienie 0.6MPa w czasie 112 godziny. Manometr nie może wykazywać spadku ciśnienia. Po dokonaniu próby ciśnieniowej i płukaniu instalacji zawory termostatyczne należy ustawić na przepływy obliczeniowe uwidocznione na rozwinięciu insta - lacji c.o. Po wykonaniu regulacji instalację c.o. należy poddać próbie na gorąco. UWAGA: Próbę szczelności należy przeprowadzić w obecności inspektora nadzoru i spisać na tę okoliczność stosowny protokół. Izolacji podlegają tylko poziomy instalacji c.o. zamontowane w piwnicy budynku. Przewody należy izolować otuliną jednowarstwową STEINONORM 300 do t= 90 0 C o grubości izolacji 30 mm. - Przed montażem grzejników, ściany w miejscach montażu winny być otynkowane i pomalowane. - Wszelkie zakrycia budowlane, przed dokonaniem prób ciśnieniowych instalacji c.o. jest niedopuszczalne. - Po uzyskaniu pozytywnego wyniku próby ciśnieniowej, przewody poziome c.o. należy zaizolować.

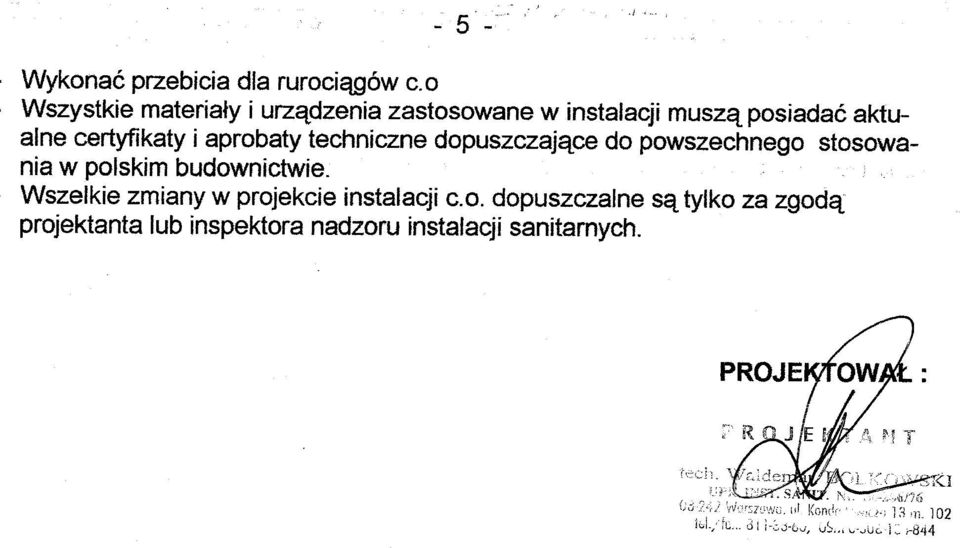

11 Wykonać przebicia dla rurociągów c.o Wszystkie materiały i urządzenia zastosowane w instalacji muszą posiadać aktualne certyfikaty i aprobaty techniczne dopuszczające do powszechnego stosowania w polskim budownictwie. Wszelkie zmiany w projekcie instalacji c.o. dopuszczalne są tylko za zgodą projektanta lub inspektora nadzoru instalacji sanitarnych.

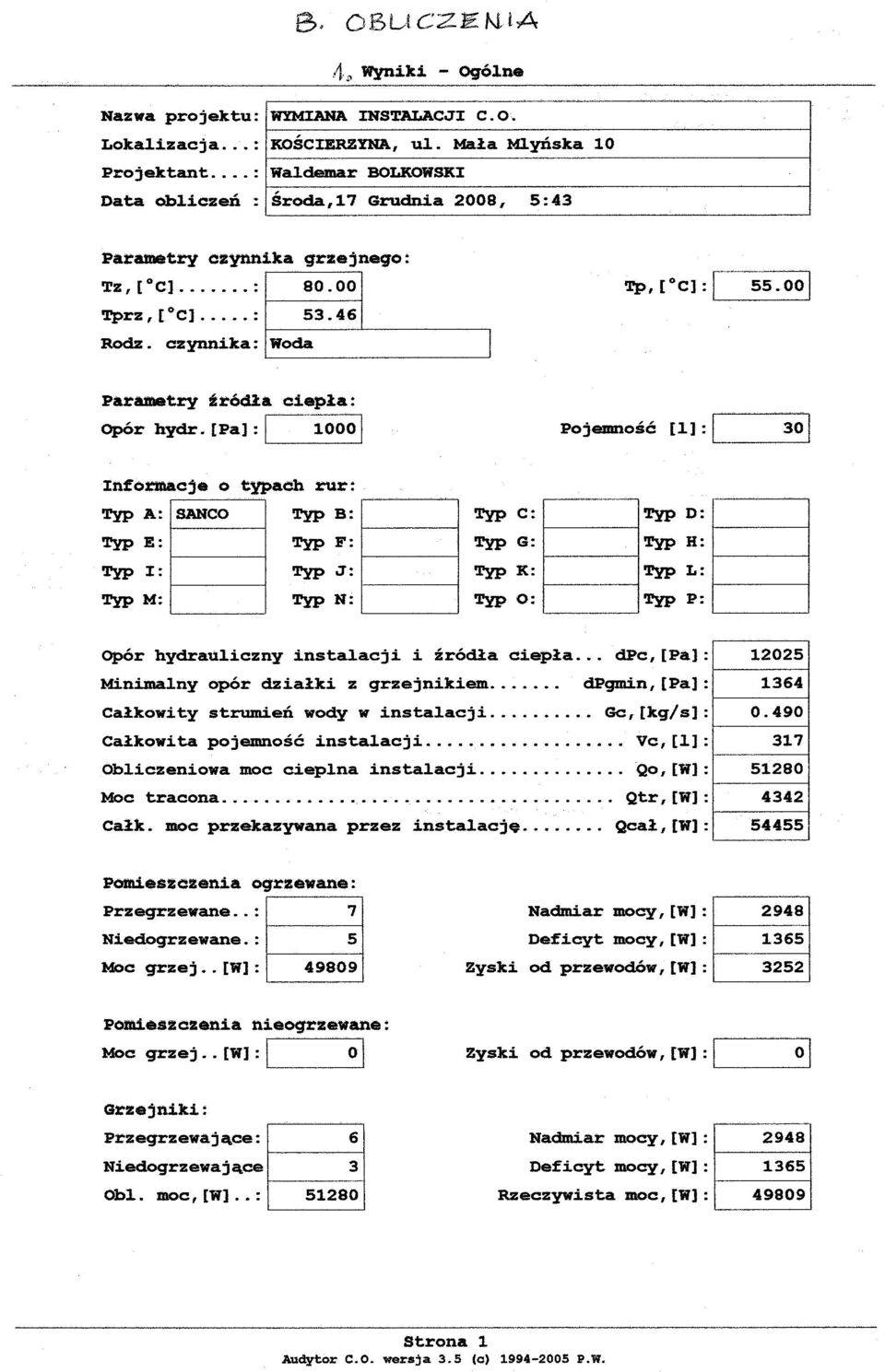

12 /I." Wyniki - Ogólne Nazwa projektu: Loka1izacja : Projektant : Data obl.iczeń : WYMIANAINSTALACJIC.O. KOŚCIERZYNA, ul.. Mała Ml.yńska 10 Wa1demar BOLKOWSKI Środa, 17 Grudni.a 2008, 5:43 parametry czynni.ka grzejnego: Tz,[oC) : Tprz, [oc) : ' , Rodz. czynnika: Woda Parametry śródła ciepła: Opór hydr. [Pa) : I 1000 I Pojemność [l.): I Informacje o typach rur: Typ A: SANCO Typ B: Typ C: Typ D: Typ E: Typ F: Typ G: Typ H: Typ I: Typ J: Typ K: Typ L: Typ M: Typ N: Typ O: Typ P: opór hydraul.iczny instal.acji i źródła ciepła... dpc, [Pa) : Mi.ni.mal.nyopór działki z grzejnikiem... dpgmi.n, [Pa) : Całkowity strumień wody w instal.acji Gc,[kg/s): Całkowita pojemność instal.acji Vc,[l.): Obl.iczeniowa moc ciepl.na instal.acji Qo,[W): Moc tracona... Qtr, [W): całko moc przekazywana przez instal.ację Qcał,[W): Pomieszczenia ogrzewane: przegrzewane.. :~ Niedogrzewane. : 5 Nadmiar mocy, [W): Deficyt mocy, [W): Moc grzej. [W): Zyski od przewodów, [W): 3252 pomieszczenia nieogrzewane: Moc grzej.. [W): I OI Zyski od przewodów, [W): I Grzejniki: przeqrzewające:~ Niedogrzewające 3 Ob!. moc, [W). : Nadmiar mocy, [W): Deficyt mocy, [W): Rzeczywista moc, [W): Strona 1 Audytor c.o. wersja 3.5 (o) P.V.

13 Symbo~ ti Qo QZc Qdef Qqrz Aqrz [OC} [W} [W} [W} [W} C22-60 n = 14 e~. ~= 1.40 m C22-60 n = 5 el. ~= 0.50 m C22-60 n = 5 e~. ~= 0.50 m C22-60 n = 10 e~. ~= 1.00 m C22-60 n = 14 e~. ~= 1.40 m C22-60 n= 14 e~. ~= 1.40 m C22-60 n= 19 el. ~= 1.80 m C22-60 n= 10 e~. ~= 1.00 m I c22-60 n = 11 e~. ~= 1.10 m V C22-60 n = 7 el. ~= 0.70 m II C22-60 n = 4 e~. ~= 0.40 m IV C22-60 n = 8 e~. ~= 0.80 m KT C22-60 n = 4 el. ~= 0.40 m C22-60 n = 7 el. ~= 0.70 m C22-60 n = 6 e~. ~= 0.60 m C22-60 n = 5 el. ~= 0.50 m C22-60 n = 11 el. ~= 1.10 m C22-60 n = 11 el. ~= 1.10 m C22-60 n = 11 el. ~= 1.10 m C22-60 n = 11 e~. 1= 1.10 m C22-60 n = 11 e~. 1= 1.10 m C22-60 n = 11 el. 1= 1.10 m

14 SymboJ. ti Qo Qzc Qdef Qqrz Aqrz [OC] [W] [W] [W] [W] C22-60 n= 7 ej.. J.= 0.70 m C22-60 n = 4 ej.. J.= 0.40 m C22-60 n = 5 ej.. J.= 0.50 m C22-60 n = 14 ej.. J.= 1.40 m C22-60 n = 10 ej.. J.= 1.00 m C22-60 n = 10 ej.. J.= 1.00 m C22-60 n= 10 ej.. J.= 1.00 m C22-60 n = 10 ej.. J.= 1.00 m C22-60 n = 10 ej.. J.= 1.00 m XXX C22-60 n = 10 ej.. J.= 1.00 m c22-60 n = 10 ej.. J.= 1.00 m C22-60 n= 10 ej.. J.= 1.00 m C22-60 n= 10 ej.. J.= 1.00 m

15 Typ Numer Pom. Symbol Nastawa Aut. dn G Kv dp Lo) Pi.on Dz.ial. [mm] [kg/s] [m3/h] [Pa] Z 5 1 V HYDROCON'l'-R Pod. dl Z 1 4 KT AV GalązJ Z 4 3 II AV GalązJ Z AV GalązJ Z AV GalązJ Z AV GalązJ Z 6 3 V AV Galązl Z AV GalązJ Z AV Galązl Z AV GalązJ Z 1 3 III AV Galązl Z AV Galązl Z AV Galązl Z AV GalązJ Z AV _ Galązl Z 2 3 III AV Galązl Z AV Galązl Z AV Galązl Z 3 3 III AV Galązl Z AV Galązl Z AV GalązJ Z 4 3 III AV Galązl Z 4 4 I AV Galązl Z AV Galązl Z AV GalązJ Z AV GalązJ Z AV Galązl Z 7 4 IV AV Galązl Z AV Galązl Z AV Galązl Z 4 1 II HYDROCONT-R Pod. dl Z 2 1 III HYDROCONT-R Pod. dl Z R1 1 KT HYDROCONT-R Pod. dl Z 1 1 III HYDROCONT-R Pod. dl Z AV Galązl Z AV GalązJ Z AV GalązJ Z AV Galązl Z AV Galązl Z AV Galązl Z R1 3 III HYDROCONT-R Na p.il

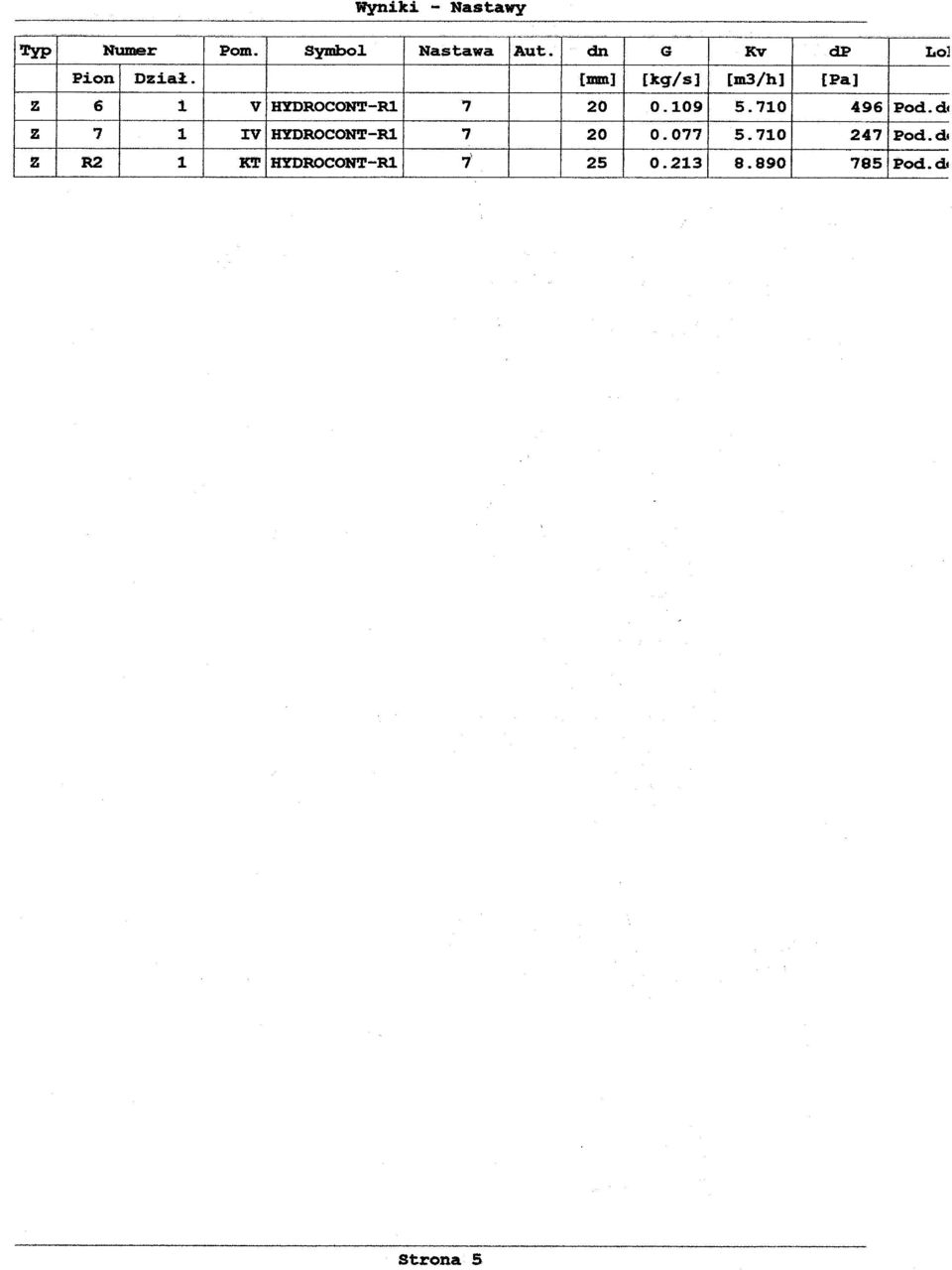

16 Typ Numer Pom. Symbol. Nastawa Aut. dn G Kv dp Lol Pion Dział.. [mm] [kg/s] [m3/h] [Pa] Z 6 1 V HYDROCONT-R Pod. de Z 7 1 XV HYDROCONT-R Pod.d. Z lu 1 KT HYDROCONT-R1 7' Pod. de

17 dn Numer kata~ogowy L V M Cena Uwagi [mm] [m] [~] [kg] [z.ł] symbo~: SANCO Producent: KOLMET Rury miedziane SANCO wg. Dm 1786 (05.80), do kapi~arnych po.łączeń ~utowanych. 18xl xl xl xl Razem Razem

18 Symbo~ n/l I~ość dn Pod. V M Cena [szt/m] [szt] [IIUD.] [~] [kg] [zł] Symbo~: C22-60 Producent: PURMO Grzejnik st~owy płytowy Rettig-Purmo, typ C22, H = 600 IIUD.. C GOJ 7 44 C GOJ C GOJ 4 22 C GOJ C GOJ 5 29 C GOJ C GOJ C GOJ C GOJ Razem

19 dn Numer katal.ogowy Il.oŚć Cena Uwagi [:aa:n] [szt. ] [ZL] Armatura na rurach o symbol.u SANCO Symbol.: AV6-0 Producent: OVENTROP. Zawór termostatyczny osiowy z nastawą wstępną, typ AV 6., Razem 35 Symbol: HYDROCONT-Rl Producent: OVENTROP Zawór regul.acyjno pomiarowy HYDROCONTROL R z brązu, PN25 (DN 65 - PNl6), z gwintem wywnętrznym, nr kat. 106 Ol ** z plynną nastawą wstępną, z otworami., fabrycznie zaśl.epionymi, z możliwością montażu króćców pomiarowych, kurków do napelniania i opróżniana instalacji l.ub pocilączenia rurki impul.sowej do reguj.atora np. Hydromat DP Ol Ol 08 l Ol 10 l Razem 9 Symbol.: KOLAN090 Producent: KOLMET Kolano 90 st Razem 32 Symbol: ŁUK90 Producent: KOLMET Łuk 90 st. rld >= Razem 4 Symbol: ZAWKUL Producent: Zawór kulowy (przyjmować tylko w przypadku braku rzeczywistej charakterystyki hydraulicznej zaworu) l 32 l Razem 44 Razem 124
