PROJEKT ROZBIÓRKI ZAWARTOŚĆ DOKUMENTACJI I. CZĘŚĆ OPISOWA II. CZĘŚĆ RYSUNKOWA

Transkrypt

1 PROJEKT ROZBIÓRKI ZAWARTOŚĆ DOKUMENTACJI I. CZĘŚĆ OPISOWA PROJEKT ROZBIÓRKI ŁĄCZNIKA PUBLICZNEGO GIMNAZJUM W CZARNKOWIE 1. Podstawa opracowania 2. Przedmiot opracowania 3. Lokalizacja 4. Opis istniejącego obiektu przeznaczonego do rozbiórki 5. Zestawienie wielkości charakterystycznych. 6. Zakres oraz sposób wykonywania robót wyburzeniowych i rozbiórkowych 7.Informacja o planie bezpieczeństwa i ochrony zdrowia. Sposób zapewnienia bezpieczeństwa ludzi i mienia. 8. BHP 9. Charakterystyka ekologiczna. 10. Dokumentacja fotograficzna II. CZĘŚĆ RYSUNKOWA PZT Plan zagospodarowania terenu Rozbiórka łącznika 1: 500

2 I. CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA: Zlecenie Inwestora, Obowiązujące przepisy i normy w zakresie Prawa Budowlanego. 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt rozbiórki części budynku gimnazjum publicznego w Czarnkowie - łącznik budynku szkoły z budynkiem sali gimnastycznej. Projekt obejmuje rozbiórkę, wyburzenie i demontaż elementów konstrukcyjnych i wykończeniowych istniejącego łącznika w budynku gimnazjum. 3. LOKALIZACJA Projektowany obiekt zlokalizowany jest w Czarnkowie, przy ul. Wronieckiej 136, na działce o nr ewid. 2211/2 oraz 2211/4. 4. OPIS ISTNIEJĄCEGO OBIEKTU PRZEZNACZONEGO DO ROZBIÓRKI Budynek szkoły można podzielić na trzy połączone ze sobą budynki stanowiące część gimnazjum publicznego w Czarnkowie. Projekt rozbiórki obejmuje budynek w formie łącznika, jednokondygnacyjnego, podpiwniczonego, wybudowanego w technologii tradycyjnej murowanej ze stropodachem jednospadowym. Wejście do budynku łącznika odbywa się poprzez główny budynek szkoły oraz poprzez wejście gospodarcze od strony ściany szczytowej. Wejście główne do szkoły znajduje się od strony ulicy Wronieckiej. W budynku znajdują się sale lekcyjne, pomieszczenia socjalne, hol łączący salę gimnastyczną z głównym budynkiem szkoły, pomieszczenia magazynowe w piwnicy oraz pomieszczenie służące jako magazyn dla wyposażenia sal gimnastycznej. Wymiary zewnętrzne budynku łącznika: długość 16,44m; szerokość 14,57m; wys. max 3,92m (liczona od poziomu terenu do najwyższego punktu). 5. ZESTAWIENIE WIELKOŚCI CHARAKTERYSTYCZNYCH 5.1. Powierzchnia zabudowy całego budynku ,46m 2 - w tym zakres projektowy: 239,13m Powierzchnia całkowita całego budynku ,53m 2 - w tym zakres projektowy: 472,20m Powierzchnia użytkowa całego budynku ,48m 2 - pow. podłogi - w tym zakres projektowy: 388,14m 2 - pow. podłogi 5.4. Kubatura brutto całego budynku ,13m 3 - w tym zakres projektowy: 1513,80m Wymiary budynku łącznika: - długość: 16,44m; szerokość: 14,57m; wys. max 3,92m (liczona od poziomu terenu do najwyższego punktu)

3 5.6. Ilość kondygnacji - - Łącznik: 1 kondygnacja, podpiwniczony - Poza zakresem: Budynek główny: 3 kondygnacje, częściowo podpiwniczony - Poza zakresem: Sala gimnastyczna: 1 kondygnacja, niepodpiwniczony 6. ZAKRES ORAZ SPOSÓB WYKONYWANIA ROBÓT WYBURZENIOWYCH I ROZBIÓRKOWYCH Teren, na którym prowadzone są prace rozbiórkowe, powinien być ogrodzony i oznakowany w sposób zabezpieczający osoby nie zatrudnione na budowie przed wejściem na teren obiektu. Przed rozpoczęciem rozbiórki należy uzgodnić odłączenie instalacji i mediów istniejących na terenie działki. Miejsca odłączenia, wyłączniki, zawory, winny znajdować się poza obrębem robót budowlanych. Powstały podczas prowadzenia robót rozbiórkowych odpady należy zagospodarować w sposób zgodny z przepisami ustawy o gospodarce odpadami. Zgodnie z zapisami art. 36 ust.1 ustawy z dnia 27 kwietnia 2001r. o odpadach (Dz. U. z 2007r. Nr 39 poz. 251 z późn. zm.) posiadacz odpadów jest obowiązany do prowadzenia ilościowej i jakościowej ewidencji odpadów. Zgodnie z ewidencją i z zapisami art. 37 ust.1 ww. ustawy posiadacz odpadów jest obowiązany do sporządzenia na formularzu zbiorczego zestawienia danych o rodzajach i ilości odpadów, o sposobach ich zagospodarowania oraz o instalacjach i urządzeniach służących do odzysku i unieszkodliwiania tych odpadów. Zdemontowana papa asfaltowa musi być przekazana do utylizacji zakładowi koncesjonowanemu. Pozostałe materiały po rozbiórce należy odstawić do punktu skupu złomu w przypadku materiałów stalowych oraz wywieść na wysypisko śmieci w przypadku gruzu ceglanego i betonowego oraz drewna. Materiał z rozbiórki w postaci kabli oraz osprzętu elektrycznego po segregacji należy dostarczyć do utylizacji i na złom wsadowy. Zakres prac wyburzeniowych obejmuje oczyszczenie wydzielonej powierzchni działki z obiektów naziemnych jak również podziemnych w obszarze Inwestycji. Przy rozbiórkach i wyburzeniach należy przestrzegać bezwzględnie przepisów bhp i stosować wymagane zabezpieczenia. Roboty powinny być prowadzone tak, aby nie została naruszona stateczność rozbieranego obiektu oraz tak, aby usuwanie jednego elementu konstrukcyjnego nie wywołało utraty stateczności i przewrócenia się innego fragmentu konstrukcji. Nie dopuszczalne jest dokonywanie rozbiórki przez podkopywanie lub podcinanie konstrukcji od dołu. W czasie rozbiórki niedozwolona jest praca na różnych kondygnacjach obiektu. Gruz i materiały drobnicowe należy usunąć przez specjalne kryte zsypy zabezpieczające przed pyleniem. W żadnym wypadku nie wolno gruzu wyrzucać przez okna na zewnątrz. Niedopuszczalne jest okresowe gromadzenie większych ilości materiałów i gruzu na stropach. Roboty rozbiórkowe należy wykonywać z zachowaniem maksimum ostrożności, należy przestrzegać przepisy bezpieczeństwa i higieny pracy przy robotach rozbiórkowych, a w szczególności: - stosować odpowiednie narzędzia i sprzęt, - stosować urządzenia zabezpieczające i ochronne,

4 - stosować środki zabezpieczające pracowników, - zapewnić bezpieczeństwo publiczne. DANE SZCZEGÓŁOWE Prace rozbiórkowe wykonywać w kolejności: 6.1. Rozbiórka urządzeń elektrycznych i instalacyjnych. Demontaż lamp, przewodów natynkowych itp. Technologia wykonywania rozbiórki ręcznie z wykorzystaniem sprzętu mechanicznego. Materiał z rozbiórki po segregacji do utylizacji oraz na złom wsadowy Demontaż stolarki okiennej i drzwiowej. Skrzydła drzwiowe i okienne zdjąć z zawiasów, zdemontować opaski, ościeżnice wykuć z muru. Elementy ślusarskie poodcinać piłą tarczową. Technologia wykonywania robót to prace ręczne z wykorzystaniem sprzętu mechanicznego. Materiał z rozbiórki stal jako złom wsadowy, szkło z przeszkleń jako złom hutniczy, drewno Rozbiórka ścian działowych. Rozbiórkę ścian działowych należy rozpocząć od odbicia tynków względnie terakoty. Po usunięciu z miejsca roboczego gruzu przystąpić do rozbierania ścian od góry, warstwami przy zastosowaniu lekkich rusztowań. Ścianki działowe lekkie rozbierać poprzez zdjęcie poszycia i odcięcie drewnianego szkieletu Rozbiórka pokrycia i konstrukcji dachu. Rozbiórkę pokrycia prowadzić od góry kalenicy w kierunku okapu. Rozbiórka pokrycia dachu obejmuje zerwanie papy asfaltowej, demontaż obróbek blacharskich, rynien i rur spustowych oraz rozbiórkę konstrukcji nośnej stropodachu. Technologia wykonywania rozbiórki ręcznie z wykorzystaniem sprzętu mechanicznego. Materiał zdemontowany do utylizacji, blachy jako złom wsadowy Rozbiórka kominów murowanych Rozbiórkę prowadzić od góry odspajając pojedyncze cegły. Korzystając z lekkich rusztowań. Rozbiórka poprzez przewrócenie jest niedopuszczalna Rozbiórka ścian murowanych zewnętrznych i wewnętrznych I piętra. Technologia wykonania rozbiórki poprzez zawalanie na zewnątrz przy pomocy lin stalowych i sprzętu mechanicznego. Materiały z rozbiórki w postaci gruzu ceglanego i betonowego należy wywieźć do kruszarni lub na wysypisko odpadów. Elementy stalowe nadproży złom wsadowy Rozbiórka stropu nad piwnicą.

5 Rozbiórka stropu nad piwnicą. Technologia wykonywania robót to prace ręczne z wykorzystaniem sprzętu mechanicznego. Materiał z rozbiórki stal jako to złom wsadowy, cegła jako gruz, który należy wywieźć na wysypisko odpadów Rozbiórka ścian murowanych zewnętrznych i wewnętrznych piwnicy. Technologia wykonania rozbiórki to prace ręczne z wykorzystaniem sprzętu mechanicznego. Materiały z rozbiórki w postaci gruzu ceglanego i betonowego należy wywieźć do kruszarni lub na wysypisko odpadów. Elementy stalowe nadproży złom wsadowy Rozbiórka posadzek betonowych, fundamentów itp. Technologia wykonywania rozbiórki przy pomocy sprzętu mechanicznego. Materiały z rozbiórki w postaci gruzu betonowego należy wywieźć do kruszarni. Elementy stalowe zbrojenie to złom wsadowy. 7. INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA Sposób zapewnienia bezpieczeństwa ludzi i mienia. Projekt objęty niniejszym opracowaniem przewiduje wykonanie prac określonych w 4 Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku (Dz. U. nr 120 poz.1126) w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi Obiekt: Budynek łącznika 7.2. Zakres robót dla całego zamierzenia budowlanego: Przedmiot opracowania projektowego, którego dotyczy niniejsza informacja obejmuje rozbiórkę, wyburzenia i demontaż elementów konstrukcyjnych i wykończeniowych istniejącego obiektu budowlanego na terenie stanowiącym własność Inwestora. Harmonogram prac rozbiórkowych i wyburzeniowych. Prace rozbiórkowe należy wykonywać zgodnie z harmonogramem prac rozpoczynając od zabezpieczenia terenu prac poprzez wygrodzenie z taśmy, demontażu stolarki okiennej i drzwiowej, rozbiórki pokrycia dachu wraz konstrukcją stropodachu, ścian przyziemia, stropu nad piwnicą, ścian piwnicy oraz ław fundamentowych. Prace należy rozpocząć po odłączeniu przyłączeń gestorów sieci instalacyjnych.

6 7.3. Wykaz elementów zagospodarowania działki lub terenu, które stwarzać mogą - Brak. zagrożenie bezpieczeństwa i zdrowia ludzi: 7.4. Zagrożenia występujące podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożenia oraz miejsce i czas ich występowania: Roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości: roboty rozbiórkowe roboty wykonywane na wysokości powyżej 1m należy wykonywać z pomostów rusztowań. rusztowania i ruchome podesty robocze powinny być wykonane zgodnie z dokumentacją producenta. Osoby montujące i demontujące rusztowania oraz pomosty robocze powinni posiadać wymagane uprawnienia. Rusztowania należy ustawiać na stabilnym podłożu. Przebywanie pracowników na rusztowaniach w czasie opadów atmosferycznych a także ich montaż i demontaż jest zabroniony również, gdy prędkość wiatru przekracza 10m/s. roboty na wysokości - osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1.0m od poziomu terenu lub podłogi powinny być zabezpieczone przed upadkiem z wysokości, balustradą o wysokości 1.1m. Prace na wysokościach mogą wykonywać osoby mające aktualne badania lekarskie. roboty demontażowe - pracownicy powinni być wyposażeni w odpowiednie zasobniki na narzędzia ręczne, uniemożliwiające wypadanie narzędzi i nie utrudniające swobodę ruchu Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: roboty budowlane prowadzone przez wykwalifikowanych pracowników przeszkolonych w zakresie zasad BHP. konieczność stosowania przez pracowników ochrony indywidualnej, zabezpieczającej przed skutkami zagrożeń; zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone osoby. roboty budowlane prowadzone przez wykwalifikowanych pracowników przeszkolonych w zakresie zasad BHP Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: strefy szczególnego zagrożenia zdrowia - nie występują; zanieczyszczenie środkami olejo i ropopochodnymi - nie występuje;

7 na terenie posesji istnieje możliwość telefonicznego wezwania ekip ratunkowych na wypadek pożaru, awarii i innych zagrożeń oraz istnieje możliwość przeprowadzenia sprawnej akcji ratunkowej. kierownik budowy jest zobowiązany w oparciu o powyższą informację do sporządzenia planu bezpieczeństwa i ochrony zdrowia przed jej rozpoczęciem. 8. BHP Roboty należy wykonywać zgodnie z rozporządzeniem ministra infrastruktury z dnia r Dz. U. Nr 120 poz.1126 oraz 1131 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia przy wykonywaniu robót budowlano - montażowych i rozbiórkowych. 9. CHARAKTERYSTYKA EKOLOGICZNA Obiekty w trakcie użytkowania nie wprowadziły zakłóceń w ekologicznej charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i podziemnych. UWAGA: Do obowiązku inwestora należy zorganizowanie procesu demontażu, z uwzględnieniem zawartych w przepisach zasad bezpieczeństwa i ochrony zdrowia, a w szczególności: ustanowienie kierownika budowy, opracowanie planu bezpieczeństwa i ochrony zdrowia, wykonanie i odbiór robót. Roboty demontażowe winny być wykonywane przez wyspecjalizowaną firmę, pod nadzorem osób uprawnionych, zgodnie ze sztuką budowlaną, Warunkami technicznymi wykonania i odbioru robót budowlanych, niniejszą dokumentacją oraz przepisami BHP.

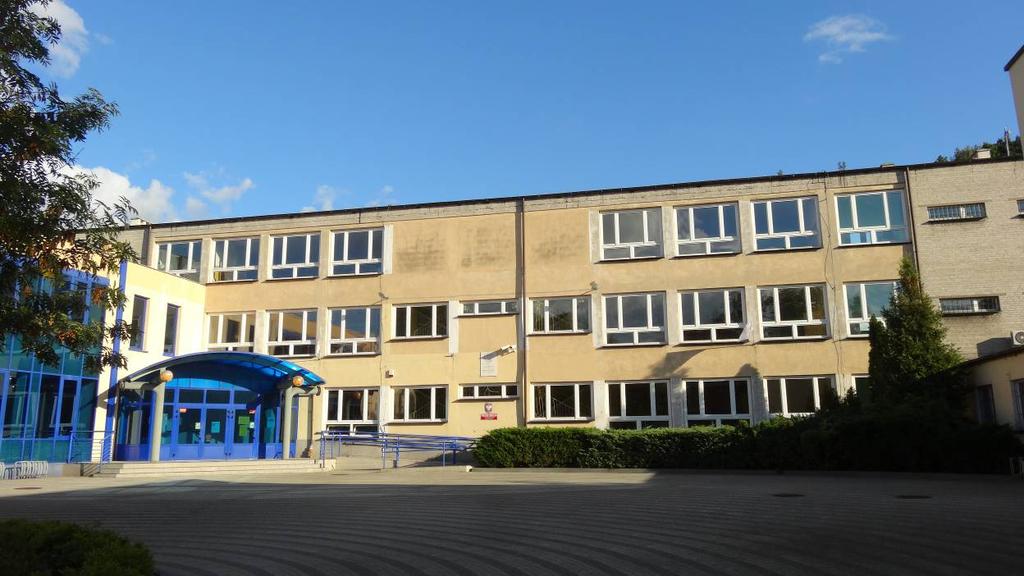

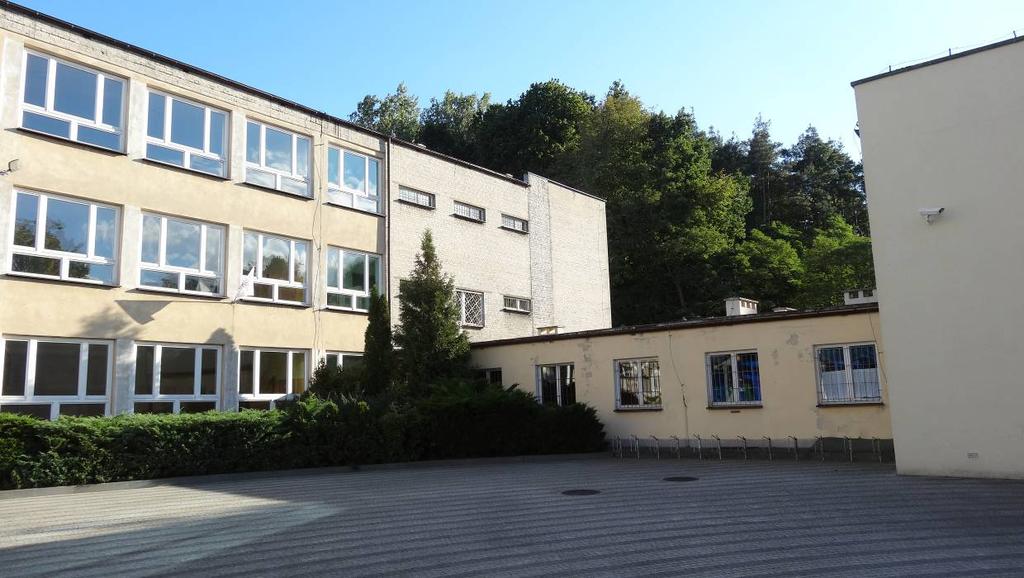

8 PROJEKT ROZBIÓRKI ŁĄCZNIKA PUBLICZNEGO GIMNAZJUM W CZARNKOWIE 10. Dokumentacja fotograficzna Fot.1 Widok na budynek główny (poza zakresem opracowania) od strony ulicy Wronieckiej Fot.2 Widok na budynek główny (poza zakresem opracowania) i łącznik od strony ulicy Wronieckiej

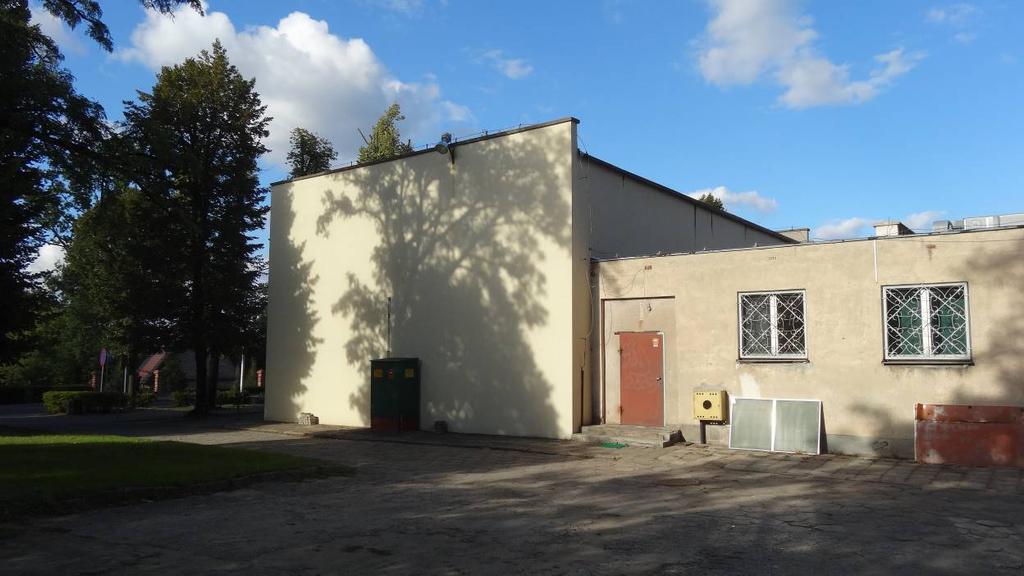

9 PROJEKT ROZBIÓRKI ŁĄCZNIKA PUBLICZNEGO GIMNAZJUM W CZARNKOWIE Fot.3 Widok na budynek sali gimnastycznej (poza zakresem opracowania) i łącznik od strony wjazdu na teren boiska szkoły Fot.4 Korytarz łącznika

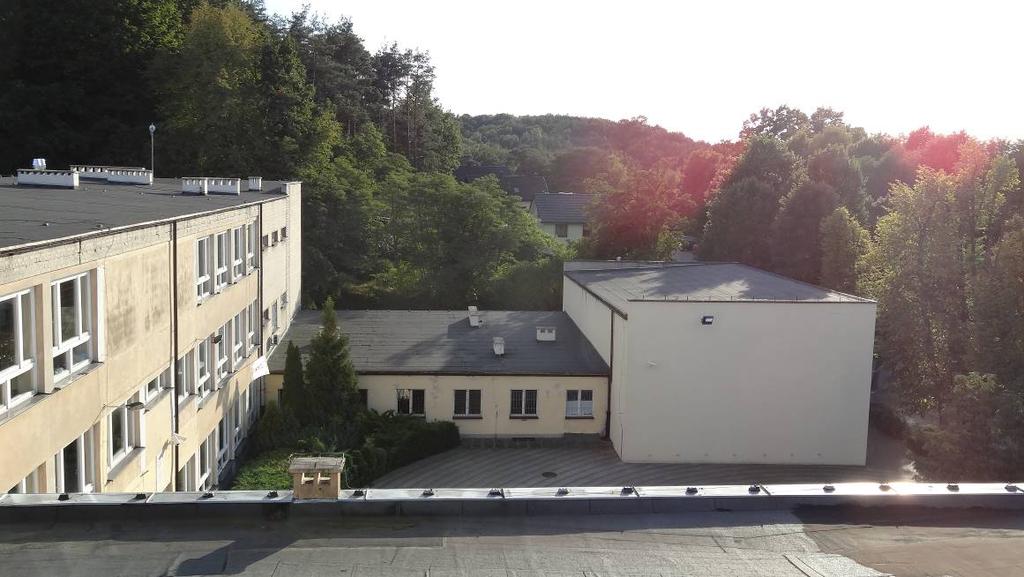

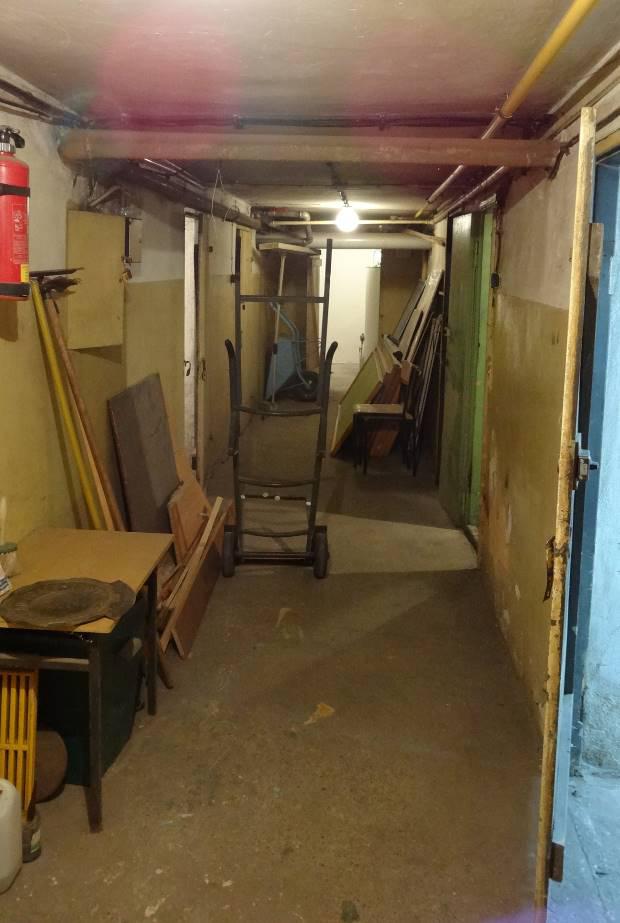

10 PROJEKT ROZBIÓRKI ŁĄCZNIKA PUBLICZNEGO GIMNAZJUM W CZARNKOWIE Fot.5 Widok na dach łącznika i sali gimnastycznej (poza zakresem opracowania) Fot.10 Piwnica łącznika - korytarz Opracowała: mgr inż. Ilona Cybel
