ROZBIÓRKA BUDYNKÓW BIUROWO-USŁUGOWYCH I GOSPODARCZYCH NR 1,2,4,5,6

Transkrypt

1 Przedsiębiorstwo Usługowe Ilona Ignalewska Inwestycja ROZBIÓRKA BUDYNKÓW BIUROWOUSŁUGOWYCH I GOSPODARCZYCH NR 1,2,4,5,6 Adres inwestycji ŁÓDŹ, ul. BRZEŹNA 3, działka nr 69/3 Inwestor Wojskowa Agencja Mieszkaniowa Oddział Regionalny Bydgoszcz, ul. Gdańska 163a Stadium PROJEKT ROZBIÓRKI Obiekt Opracował BUDYNKI BIUROWOUSŁUGOWE I GOSPODARCZE mgr inż. arch. Maria AndrzejewskaSlosecka upr. nr 198/71 Bg Data 18 listopada 2011 r. EGZ Łochowo NIP tel ul. Olszynowa 23 tel abakus.ignalewska@interia.pl Nr konta

2 SPIS ZAWARTOŚCI 1. Strona tytułowa Spis opracowania Oświadczenie projektanta Opis techniczny Ocena stanu technicznego budynków podlegających rozbiórce z dnia r Dokumentacja rysunkowa 1 Zagospodarowanie terenu Budynki nr 1, 2 elewacje, rzuty Budynki nr 4, 5, 6 elewacje, rzuty Dokumentacja formalno prawna Plan BIOZ

3 Bydgoszcz dnia 18 listopada 2011 r. OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Prawa Budowlanego oświadczam, że sporządziłam projekt budowlany pn. Roboty budowlane związane z rozbiórką budynków biurowousługowych i gospodarczych nr 1, 2, 4, 5 i 6 przy ul. Brzeźnej 3 w Łodzi, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : mgr inż. arch. Maria AndrzejewskaSlosecka upr. nr 198/71 Bg 2

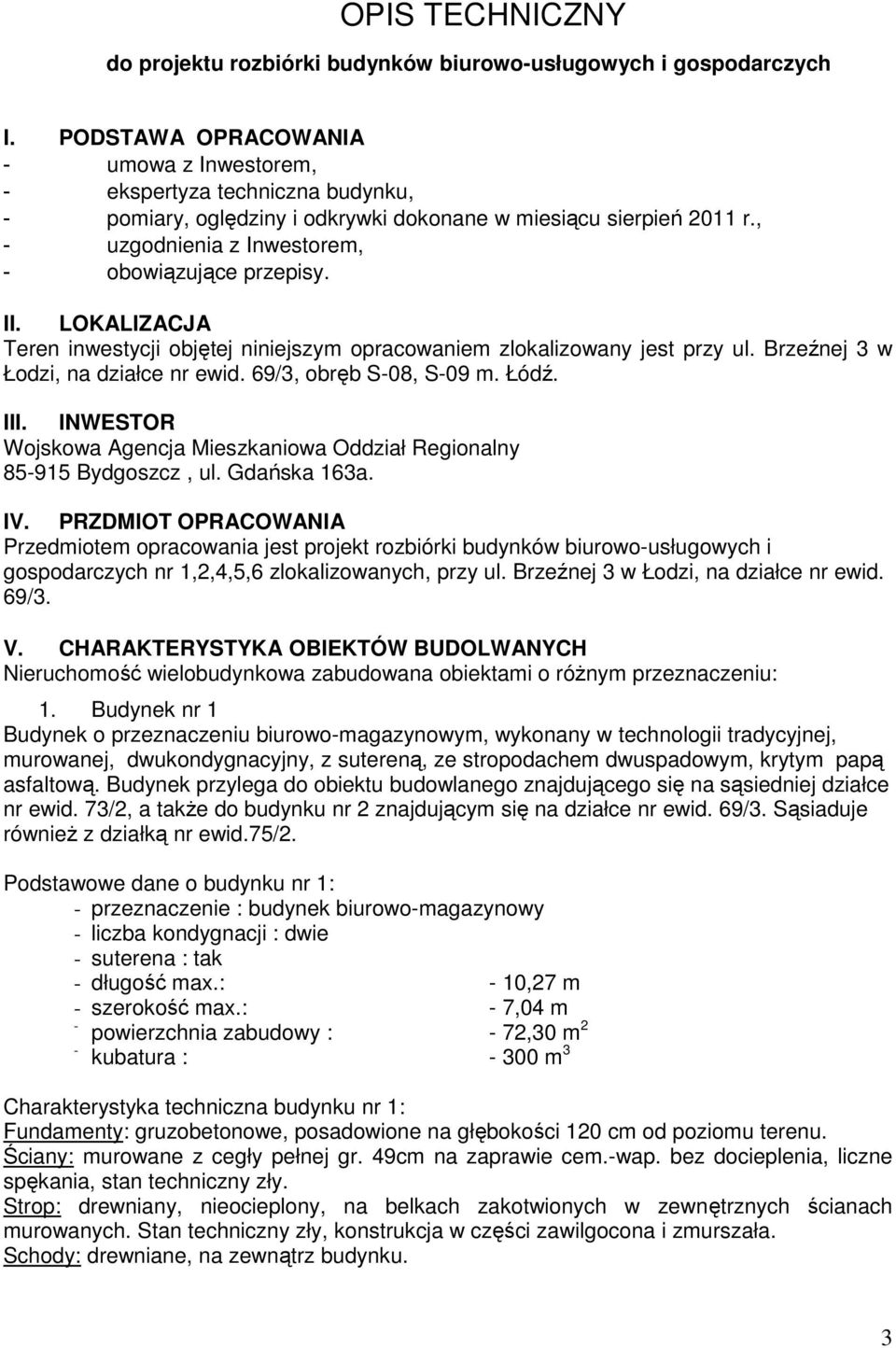

4 OPIS TECHNICZNY do projektu rozbiórki budynków biurowousługowych i gospodarczych I. PODSTAWA OPRACOWANIA umowa z Inwestorem, ekspertyza techniczna budynku, pomiary, oględziny i odkrywki dokonane w miesiącu sierpień 2011 r., uzgodnienia z Inwestorem, obowiązujące przepisy. II. LOKALIZACJA Teren inwestycji objętej niniejszym opracowaniem zlokalizowany jest przy ul. Brzeźnej 3 w Łodzi, na działce nr ewid. 69/3, obręb S08, S09 m. Łódź. III. INWESTOR Wojskowa Agencja Mieszkaniowa Oddział Regionalny Bydgoszcz, ul. Gdańska 163a. IV. PRZDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt rozbiórki budynków biurowousługowych i gospodarczych nr 1,2,4,5,6 zlokalizowanych, przy ul. Brzeźnej 3 w Łodzi, na działce nr ewid. 69/3. V. CHARAKTERYSTYKA OBIEKTÓW BUDOLWANYCH Nieruchomość wielobudynkowa zabudowana obiektami o różnym przeznaczeniu: 1. Budynek nr 1 Budynek o przeznaczeniu biurowomagazynowym, wykonany w technologii tradycyjnej, murowanej, dwukondygnacyjny, z sutereną, ze stropodachem dwuspadowym, krytym papą asfaltową. Budynek przylega do obiektu budowlanego znajdującego się na sąsiedniej działce nr ewid. 73/2, a także do budynku nr 2 znajdującym się na działce nr ewid. 69/3. Sąsiaduje również z działką nr ewid.75/2. Podstawowe dane o budynku nr 1: przeznaczenie : budynek biurowomagazynowy liczba kondygnacji : dwie suterena : tak długość max.: 10,27 m szerokość max.: 7,04 m powierzchnia zabudowy : 72,30 m 2 kubatura : 300 m 3 Charakterystyka techniczna budynku nr 1: Fundamenty: gruzobetonowe, posadowione na głębokości 120 cm od poziomu terenu. Ściany: murowane z cegły pełnej gr. 49cm na zaprawie cem.wap. bez docieplenia, liczne spękania, stan techniczny zły. Strop: drewniany, nieocieplony, na belkach zakotwionych w zewnętrznych ścianach murowanych. Stan techniczny zły, konstrukcja w części zawilgocona i zmurszała. Schody: drewniane, na zewnątrz budynku. 3

5 Konstrukcja dachu: stropodach, dwuspadowy, krokwie drewniane rozstawione co 90 cm, pokryty papą asfaltową. Stan techniczny zły, liczne ubytki, więźba dachowa w części zawilgocona i zmurszała, ubytki w pokryciu dachowym. Podłogi i posadzki: betonowe zatarte na ostro lub pokryte terakotą. Stolarka okienna: typowa zespolona, drewniana, kraty w oknach. Stolarka drzwiowa: drewniana, płytowe pełne i przeszklone. Wykończenie ścian wewnętrznych: tynki cementowowapienne, farba emulsyjna lub olejowa, w pomieszczeniach sanitarnych glazura. Elewacja: tynk zewnętrzne kat.iii, zatarte na gładko, stan techniczny zły, odspojenia tynków, przebarwienia i złuszczenia farby. Obróbki blacharskie : blacha stalowa ocynkowana. Rynny i rury spustowe: blacha stalowa ocynkowana. Wentylacja: grawitacyjna. Instalacje wewnętrzne: elektryczna. 2. Budynek nr 2 Budynek o przeznaczeniu biurowomagazynowym, wykonany w technologii tradycyjnej, murowanej, jednokondygnacyjny, ze stropodachem dwuspadowym, krytym papą asfaltową. Budynek przylega do obiektu budowlanego znajdującego się na sąsiedniej działce nr ewid. 73/2, a także do budynku nr 1 oraz budynku nr 3 znajdującymi się na działce nr ewid. 69/3. Podstawowe dane o budynku nr 2: przeznaczenie : budynek biurowomagazynowy liczba kondygnacji : jedna podpiwniczenie : brak długość max.: 14,20 m szerokość max.: 11,25 m powierzchnia zabudowy : 168,15 m 2 kubatura : 500 m 3 Charakterystyka techniczna budynku nr 2: Fundamenty: gruzobetonowe, posadowione na głębokości 120 cm od poziomu terenu. Ściany: murowane z cegły pełnej gr. 49cm na zaprawie cem.wap. bez docieplenia, liczne spękania, stan techniczny zły. Ściany wewnętrzne murowane grubości 18 cm. Konstrukcja dachu: stropodach, dwuspadowy, krokwie drewniane rozstawione co 90 cm, pokryty papą asfaltową. Stan techniczny zły, liczne ubytki, więźba dachowa w części zawilgocona i zmurszała, ubytki w pokryciu dachowym. Podłogi i posadzki: betonowe zatarte na ostro. Stolarka okienna: typowa o pojedynczym oszkleniu, drewniana. Świetliki dachowe drewniane, szklone szkłem matowym. Stolarka drzwiowa: drewniana, płytowe pełne i przeszklone. Wykończenie ścian wewnętrznych: tynki cementowowapienne kat.iii, farba emulsyjna lub klejowa. Elewacja: tynk zewnętrzne kat.iii, zatarte na gładko, stan techniczny zły, odspojenia tynków, przebarwienia i złuszczenia farby. Obróbki blacharskie : blacha stalowa ocynkowana. Rynny i rury spustowe: blacha stalowa ocynkowana. Wentylacja: grawitacyjna. Instalacje wewnętrzne: elektryczna. 3. Budynek nr 4 Budynek o przeznaczeniu garażowomagazynowym, wykonany w technologii tradycyjnej, murowanej, dwukondygnacyjny, dachem jednospadowym, krytym papą asfaltową. Budynek przylega do obiektu budownalego znajdującego się na sąsiedniej działce nr ewid. 68/3, a także do budynku nr 5 znajdującym się na działce nr ewid. 69/3. 4

6 Podstawowe dane o budynku nr 4: przeznaczenie : budynek garażowomagazynowy liczba kondygnacji : dwie podpiwniczenie : brak długość max.: 6,70 m szerokość max.: 6,10 m powierzchnia zabudowy : 40,87 m 2 kubatura : 199 m 3 Charakterystyka techniczna budynku nr 4: Fundamenty: gruzobetonowe. Ściany: murowane z cegły pełnej gr. 47cm na zaprawie cem.wap. bez docieplenia, liczne spękania, stan techniczny zły. Strop: drewniany, na belkach zakotwionych w zewnętrznych ścianach murowanych. Stan techniczny zły, liczne ubytki, konstrukcja w części zawilgocona i zmurszała. Konstrukcja dachu: jednospadowy na belkach drewnianych, pokryty papą asfaltową. Stan techniczny zły, liczne ubytki, więźba dachowa w części zawilgocona i zmurszała, ubytki w pokryciu dachowym. Podłogi i posadzki: betonowe zatarte na ostro. Stolarka okienna: drewniana, pojedynczo oszklona Stolarka drzwiowa: drzwi garażowe, drewniane. Wykończenie ścian wewnętrznych: tynki cementowowapienne, farba emulsyjna lub olejowa. Elewacja: tynk zewnętrzne kat.iii, zatarte na gładko, stan techniczny zły, odspojenia tynków, przebarwienia i złuszczenia farby. Obróbki blacharskie : blacha stalowa ocynkowana. Rynny i rury spustowe: blacha stalowa ocynkowana. Wentylacja: grawitacyjna. Instalacje wewnętrzne: elektryczna. 4. Budynek nr 5 Budynek o przeznaczeniu garażowym, wykonany w technologii tradycyjnej, murowanej, jednokondygnacyjny, dachem jednospadowym, krytym papą asfaltową. Budynek przylega do budynków nr 4 i 6 znajdujących się na działce nr ewid. 69/3. Sąsiaduje również z działką nr ewid. 68/3. Podstawowe dane o budynku nr 5 przeznaczenie : budynek garażowy liczba kondygnacji : jedna podpiwniczenie : brak długość max.: 5,70 m szerokość max.: 3,90 m powierzchnia zabudowy : 22,23 m 2 kubatura : 60 m 3 Charakterystyka techniczna budynku nr 5: Fundamenty: gruzobetonowe. Ściany: murowane z cegły pełnej gr. 15cm na zaprawie cem.wap. bez docieplenia, liczne spękania, stan techniczny zły. Konstrukcja dachu: jednospadowy na belkach drewnianych, pokryty papą asfaltową. Stan techniczny zły, liczne ubytki, więźba dachowa w części zawilgocona i zmurszała, ubytki w pokryciu dachowym. Podłogi i posadzki: betonowe zatarte na ostro. Stolarka drzwiowa: drzwi garażowe, drewniane. Wykończenie ścian wewnętrznych: tynki cementowowapienne, farba emulsyjna lub olejowa. 5

7 Elewacja: tynk zewnętrzne kat.iii, zatarte na gładko, stan techniczny zły, odspojenia tynków, przebarwienia i złuszczenia farby. Obróbki blacharskie : blacha stalowa ocynkowana. Rynny i rury spustowe: blacha stalowa ocynkowana. Wentylacja: grawitacyjna. Instalacje wewnętrzne: elektryczna. 5. Budynek nr 6 Budynek o przeznaczeniu garażowym, wykonany w technologii tradycyjnej, murowanej, jednokondygnacyjny, dachem jednospadowym, krytym papą asfaltową. Budynek przylega do budynków nr 5 i 7 znajdujących się na działce nr ewid. 69/3. Sąsiaduje również z działką nr ewid. 68/3. Podstawowe dane o budynku nr 6 przeznaczenie : budynek garażowy liczba kondygnacji : jedna podpiwniczenie : brak długość max.: 11,60 m szerokość max.: 6,30 m powierzchnia zabudowy : 73,10 m 2 kubatura : 326 m 3 Charakterystyka techniczna budynku nr 6: Fundamenty: gruzobetonowe. Ściany: murowane z cegły pełnej gr. 15cm na zaprawie cem.wap. bez docieplenia, liczne spękania, stan techniczny zły. Konstrukcja dachu: jednospadowy na belkach drewnianych, pokryty papą asfaltową. Stan techniczny zły, liczne ubytki, więźba dachowa w części zawilgocona i zmurszała, ubytki w pokryciu dachowym. Podłogi i posadzki: betonowe zatarte na ostro. Stolarka drzwiowa: drzwi garażowe, drewniane. Wykończenie ścian wewnętrznych: tynki cementowowapienne, farba emulsyjna lub olejowa. Elewacja: tynk zewnętrzne kat.iii, zatarte na gładko, stan techniczny zły, odspojenia tynków, przebarwienia i złuszczenia farby. Obróbki blacharskie : blacha stalowa ocynkowana. Rynny i rury spustowe: blacha stalowa ocynkowana. Wentylacja: grawitacyjna. Instalacje wewnętrzne: elektryczna. VI. ZAKRES I SPOSÓB PROWADZENIA ROBÓT ROZBIÓRKOWYCH Przy wykonywaniu rozbiórki budynku należy prowadzić roboty w następującej kolejności: 1. Rozbiórka urządzeń i przewodów instalacyjnych, 2. Demontaż okien i drzwi, 3. Rozbiórka pokrycia dachowego, 4. Rozbiórka stropodachu, 5. Rozbiórka ścian, 6. Rozbiórka stropu, 7. Rozbiórka schodów. 1. Rozbiórka urządzeń i przewodów instalacyjnych. Do rozbiórki urządzeń i przewodów instalacyjnych można przystąpić dopiero po stwierdzeniu, że wszystkie przewody zostały odłączone, co powinno być udokumentowane 6

8 wpisem w dzienniku budowy lub odpowiednim protokołem sporządzonym przez osobę posiadającą odpowiednie uprawnienia. 2. Demontaż okien i drzwi. W budynku drzwi i okna nie przedstawiają żadnej wartości użytkowej. Po wyjęciu ich z otworów okienno drzwiowych można je zutylizować. 3. Rozbiórka pokrycia dachowego. Rozbiórkę dachu należy rozpocząć od zdjęcia pokrycia, zaczynając od kalenicy. Po zdjęciu pokrycia należy ostrożnie ręcznie rozebrać komin. 4. Rozbiórka stropodachu. Kolejną czynnością jest rozebranie konstrukcji nośnej stropodachu, przy użyciu elektronarzędzi. Drewniane belki po uprzednim podstemplowaniu, należy rozciąć przy ścianach, zdemontować i ułożyć na placu budowy. 5. Rozbiórka ścian. Ściany murowane można rozebrać ręcznie. 6. Rozbiórka stropu. W budynkach nr 1 oraz 4 występuje strop drewniany, który należy rozebrać przy użyciu elektronarzędzi po uprzednim podstemplowaniu stropu. Rozcięcia wykonać przy ścianach. 7. Rozbiórka schodów. Schody drewniane w budynkach nr 1 i 4 rozebrać za pomocą elektronarzędzi. Posadzkę należy rozebrać za pomocą sprzętu mechanicznego. Fundamenty nie podlegają rozbiórce. Przy budynkach nr 4, 5 i 6 należy pozostawić ściany przy granicy z działką nr ewid. 68/3 o wysokości 3,40 m, które będą stanowić ogrodzenie. Po zakończeniu robót rozbiórkowych, w miejscu wyburzonego budynku, należy wykonać nowe ogrodzenie z paneli żelbetowych wys. 2m z nadbudową wys. 1m z elementów z siatki zakończonych trzema rzędami z drutu kolczastego lub pętli z drutu ostrzowego skierowanego do wewnątrz działki. Roboty rozbiórkowe budynków nr 1, 4, 5, 6 znajdujących się przy granicy działki, a także budynku nr 2 będą wykonywane z pominięciem ścian fundamentowych oraz fundamentów przez co nie będą miały wpływu na naruszenie konstrukcji budynków istniejących na sąsiednich działkach. VII. SPOSÓB ZAPEWNIENIA BEPIECZEŃSTWA LUDZI I MIENIA Do robót rozbiórkowych należy przystąpić po uzyskaniu decyzji prawomocnej na ich rozpoczęcie. Teren budowy należy wydzielić i oznakować tablicami ostrzegawczymi. Teren w czasie prac będzie utrzymany w należytym stanie sanitarno porządkowym. Wszystkie ewentualne uszkodzenia połaci dachu budynku przy ul. Piotrkowskiej 238 (przylegającego do rozbieranych budynków), które powstaną w czasie prowadzonych prac zostaną niezwłocznie usunięte. Dach w/w budynku zostanie zabezpieczony przed odpadającymi tynkami i zaprawą. 7

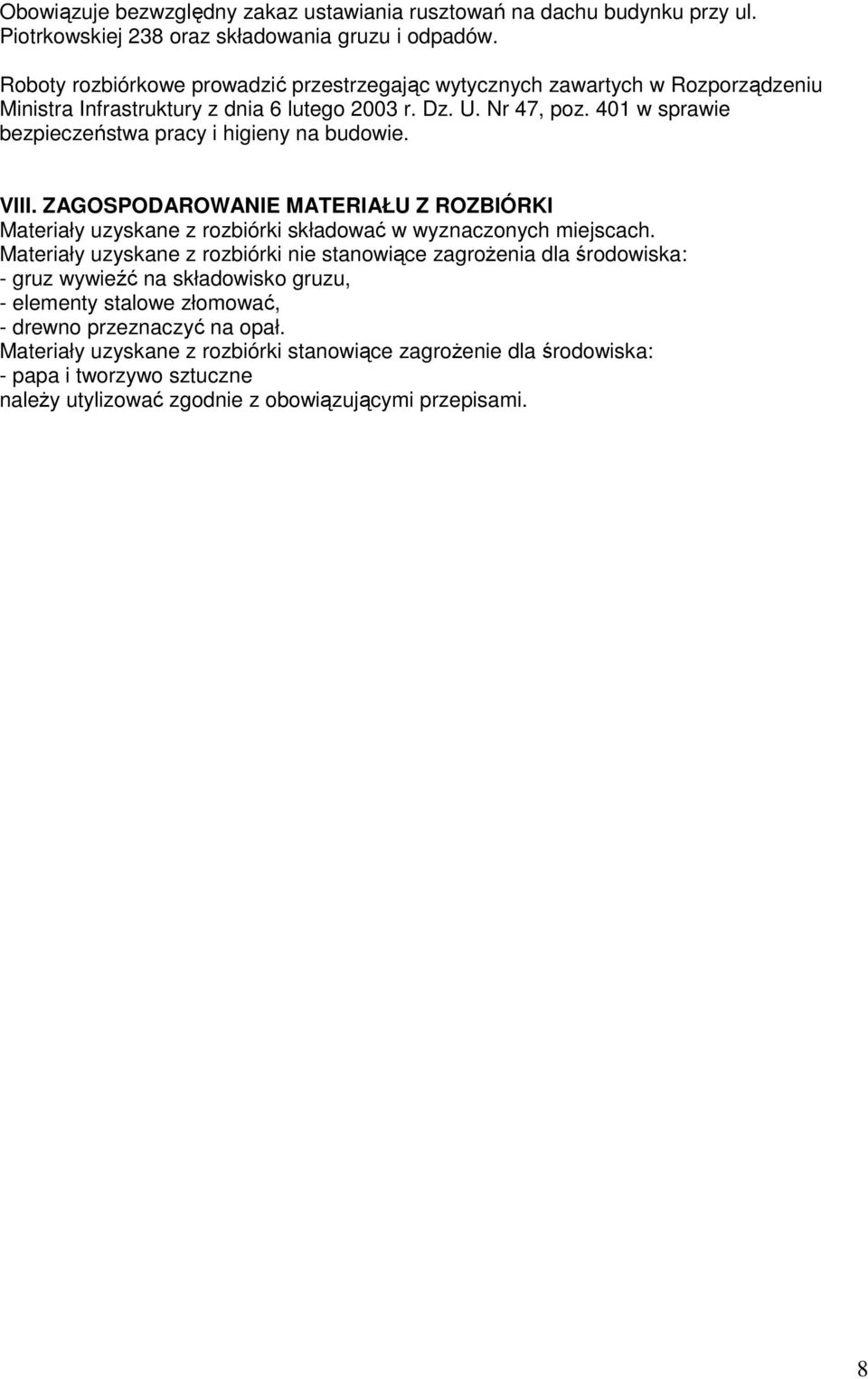

9 Obowiązuje bezwzględny zakaz ustawiania rusztowań na dachu budynku przy ul. Piotrkowskiej 238 oraz składowania gruzu i odpadów. Roboty rozbiórkowe prowadzić przestrzegając wytycznych zawartych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. Dz. U. Nr 47, poz. 401 w sprawie bezpieczeństwa pracy i higieny na budowie. VIII. ZAGOSPODAROWANIE MATERIAŁU Z ROZBIÓRKI Materiały uzyskane z rozbiórki składować w wyznaczonych miejscach. Materiały uzyskane z rozbiórki nie stanowiące zagrożenia dla środowiska: gruz wywieźć na składowisko gruzu, elementy stalowe złomować, drewno przeznaczyć na opał. Materiały uzyskane z rozbiórki stanowiące zagrożenie dla środowiska: papa i tworzywo sztuczne należy utylizować zgodnie z obowiązującymi przepisami. 8

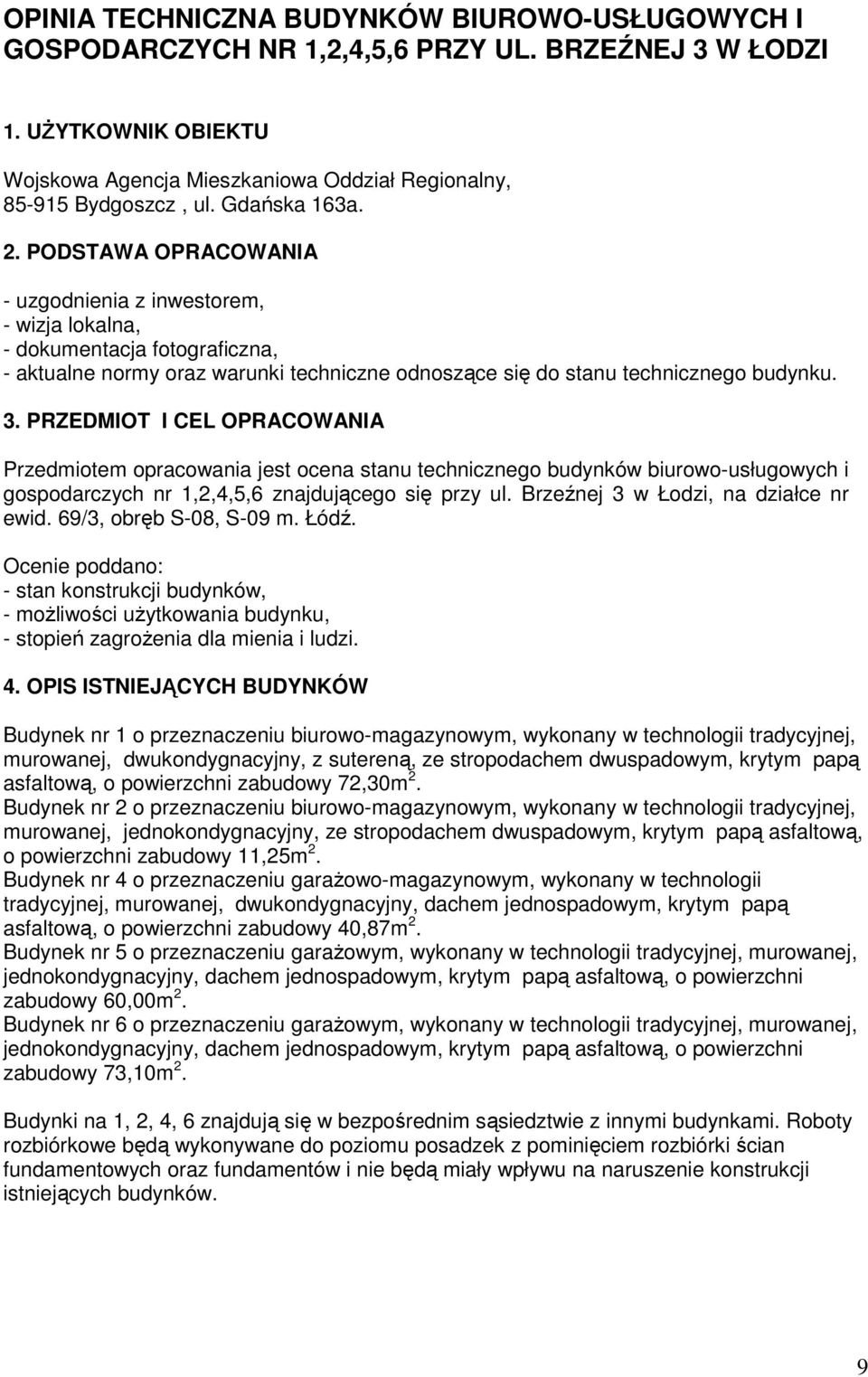

10 OPINIA TECHNICZNA BUDYNKÓW BIUROWOUSŁUGOWYCH I GOSPODARCZYCH NR 1,2,4,5,6 PRZY UL. BRZEŹNEJ 3 W ŁODZI 1. UŻYTKOWNIK OBIEKTU Wojskowa Agencja Mieszkaniowa Oddział Regionalny, Bydgoszcz, ul. Gdańska 163a. 2. PODSTAWA OPRACOWANIA uzgodnienia z inwestorem, wizja lokalna, dokumentacja fotograficzna, aktualne normy oraz warunki techniczne odnoszące się do stanu technicznego budynku. 3. PRZEDMIOT I CEL OPRACOWANIA Przedmiotem opracowania jest ocena stanu technicznego budynków biurowousługowych i gospodarczych nr 1,2,4,5,6 znajdującego się przy ul. Brzeźnej 3 w Łodzi, na działce nr ewid. 69/3, obręb S08, S09 m. Łódź. Ocenie poddano: stan konstrukcji budynków, możliwości użytkowania budynku, stopień zagrożenia dla mienia i ludzi. 4. OPIS ISTNIEJĄCYCH BUDYNKÓW Budynek nr 1 o przeznaczeniu biurowomagazynowym, wykonany w technologii tradycyjnej, murowanej, dwukondygnacyjny, z sutereną, ze stropodachem dwuspadowym, krytym papą asfaltową, o powierzchni zabudowy 72,30m 2. Budynek nr 2 o przeznaczeniu biurowomagazynowym, wykonany w technologii tradycyjnej, murowanej, jednokondygnacyjny, ze stropodachem dwuspadowym, krytym papą asfaltową, o powierzchni zabudowy 11,25m 2. Budynek nr 4 o przeznaczeniu garażowomagazynowym, wykonany w technologii tradycyjnej, murowanej, dwukondygnacyjny, dachem jednospadowym, krytym papą asfaltową, o powierzchni zabudowy 40,87m 2. Budynek nr 5 o przeznaczeniu garażowym, wykonany w technologii tradycyjnej, murowanej, jednokondygnacyjny, dachem jednospadowym, krytym papą asfaltową, o powierzchni zabudowy 60,00m 2. Budynek nr 6 o przeznaczeniu garażowym, wykonany w technologii tradycyjnej, murowanej, jednokondygnacyjny, dachem jednospadowym, krytym papą asfaltową, o powierzchni zabudowy 73,10m 2. Budynki na 1, 2, 4, 6 znajdują się w bezpośrednim sąsiedztwie z innymi budynkami. Roboty rozbiórkowe będą wykonywane do poziomu posadzek z pominięciem rozbiórki ścian fundamentowych oraz fundamentów i nie będą miały wpływu na naruszenie konstrukcji istniejących budynków. 9

11 5. STAN KONSTRUKCJI BUDYNKÓW W budynkach nr 1,2,4,5,6 występują ubytki w pokryciu połaci dachowej. Nie szczelny dach przyczynia się do zawilgocenia części konstrukcji dachu jak i ścian budynków. Więźba dachowa nie konserwowana. Obróbki blacharskie i rynny są zniszczone i nie spełniają swojej funkcji. Ściany budynków wykonane z cegły pełnej są spękane w wyniku osiadania budynku, występują znikome ubytki w ścianach. Brak izolacji poziomej na fundamencie zawilgaca ściany i powoduje ubytki w cegle w wyniku zmurszenia. 7. UŻYTKOWANIE BUDYNKU Budynki użytkowane są w sposób ograniczony. Z powodu stanu technicznego budynków eksploatator postanowił przenieść pracowników biurowych do innych budynków. 8. ZAGROŻENIE DLA LUDZI I MIENIA W obecnym stanie technicznym budynki nie stanowią zagrożenia dla ludzi i mienia. Jednak zły stan techniczny nie pozwala na ich pełne użytkowanie, zgodne z ich przeznaczeniem. 10

12

13

14

15 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Inwestycja: Rozbiórka budynków biurowousługowych i gospodarczych Łódź, działka nr 69/3, obręb S08, S09 Inwestor: Oddział Regionalny Wojskowej Agencji Mieszkaniowej Projektant: mgr inż. arch. Maria AndrzejewskaSlosecka upr. nr 198/71 Bg Bydgoszcz, dn r. 15

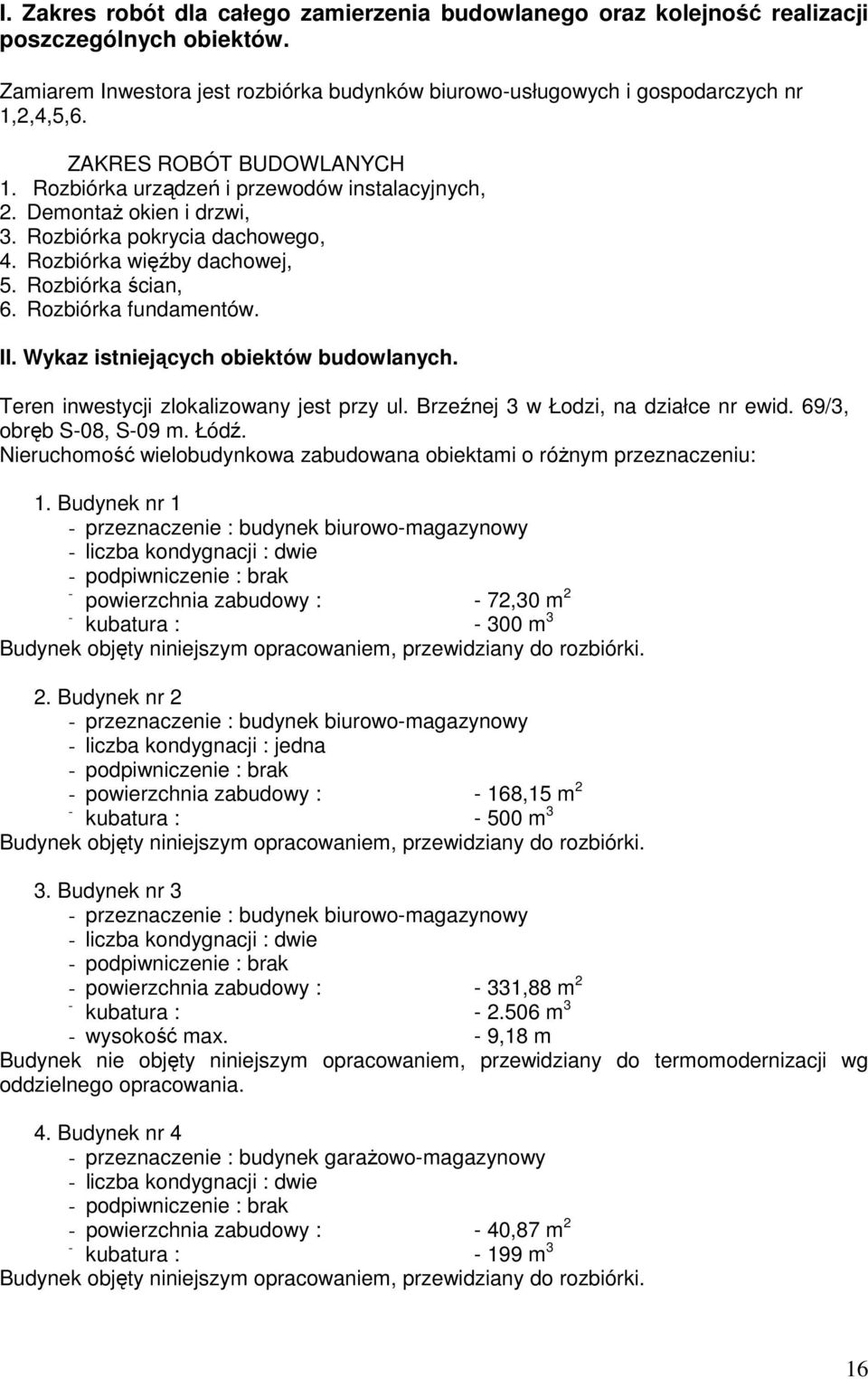

16 I. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Zamiarem Inwestora jest rozbiórka budynków biurowousługowych i gospodarczych nr 1,2,4,5,6. ZAKRES ROBÓT BUDOWLANYCH 1. Rozbiórka urządzeń i przewodów instalacyjnych, 2. Demontaż okien i drzwi, 3. Rozbiórka pokrycia dachowego, 4. Rozbiórka więźby dachowej, 5. Rozbiórka ścian, 6. Rozbiórka fundamentów. II. Wykaz istniejących obiektów budowlanych. Teren inwestycji zlokalizowany jest przy ul. Brzeźnej 3 w Łodzi, na działce nr ewid. 69/3, obręb S08, S09 m. Łódź. Nieruchomość wielobudynkowa zabudowana obiektami o różnym przeznaczeniu: 1. Budynek nr 1 przeznaczenie : budynek biurowomagazynowy liczba kondygnacji : dwie podpiwniczenie : brak powierzchnia zabudowy : 72,30 m 2 kubatura : 300 m 3 Budynek objęty niniejszym opracowaniem, przewidziany do rozbiórki. 2. Budynek nr 2 przeznaczenie : budynek biurowomagazynowy liczba kondygnacji : jedna podpiwniczenie : brak powierzchnia zabudowy : 168,15 m 2 kubatura : 500 m 3 Budynek objęty niniejszym opracowaniem, przewidziany do rozbiórki. 3. Budynek nr 3 przeznaczenie : budynek biurowomagazynowy liczba kondygnacji : dwie podpiwniczenie : brak powierzchnia zabudowy : 331,88 m 2 kubatura : m 3 wysokość max. 9,18 m Budynek nie objęty niniejszym opracowaniem, przewidziany do termomodernizacji wg oddzielnego opracowania. 4. Budynek nr 4 przeznaczenie : budynek garażowomagazynowy liczba kondygnacji : dwie podpiwniczenie : brak powierzchnia zabudowy : 40,87 m 2 kubatura : 199 m 3 Budynek objęty niniejszym opracowaniem, przewidziany do rozbiórki. 16

17 5. Budynek nr 5 przeznaczenie : budynek garażowy liczba kondygnacji : jedna podpiwniczenie : brak powierzchnia zabudowy : 22,23 m 2 kubatura : 60 m 3 Budynek objęty niniejszym opracowaniem, przewidziany do rozbiórki. 6. Budynek nr 6 przeznaczenie : budynek garażowy liczba kondygnacji : jedna podpiwniczenie : brak powierzchnia zabudowy : 73,10 m 2 kubatura : 326m 3 Budynek objęty niniejszym opracowaniem, przewidziany do rozbiórki. 7. Budynek nr 7 przeznaczenie : budynek biurowy liczba kondygnacji : jedna podpiwniczenie : brak powierzchnia zabudowy : 49,40 m 2 kubatura : 190 m 3 wysokość max. 3,58 m Budynek nie objęty niniejszym opracowaniem, przewidziany do termomodernizacji wg oddzielnego opracowania. 8. Budynek nr 8 przeznaczenie : budynek biurowy liczba kondygnacji : trzy podpiwniczenie : częściowe powierzchnia zabudowy : 1.113,0 m 2 kubatura : m 3 wysokość max. 15,82 m Budynek nie objęty niniejszym opracowaniem, przewidziany do termomodernizacji wg oddzielnego opracowania. 9. Budynek nr 9 przeznaczenie : budynek warsztatowy liczba kondygnacji : jedna podpiwniczenie : brak powierzchnia zabudowy : 157,53 m 2 kubatura : 391 m 3 Budynek nie objęty niniejszym opracowaniem, przewidziany do termomodernizacji wg oddzielnego opracowania. 10. Budynek nr 10 przeznaczenie : budynek magazynowy liczba kondygnacji : jedna podpiwniczenie : brak powierzchnia zabudowy : 57,2 m 2 kubatura : 210 m 3 Budynek nie objęty niniejszym opracowaniem, przewidziany do termomodernizacji wg oddzielnego opracowania. 17

18 11. Budynek nr 11 przeznaczenie : budynek magazynowy liczba kondygnacji : dwie podpiwniczenie : częściowe powierzchnia zabudowy : 354,7 m 2 kubatura : m 3 wysokość max. 9,1 m Budynek nie objęty niniejszym opracowaniem, przewidziany do termomodernizacji wg oddzielnego opracowania. 12. Budynek nr 12 przeznaczenie : budynek garażowy liczba kondygnacji : jedna podpiwniczenie : brak powierzchnia zabudowy : 50,9 m 2 kubatura : 164 m 3 Budynek nie objęty niniejszym opracowaniem, przewidziany do termomodernizacji wg oddzielnego opracowania. Budynki te nie są powiązane konstrukcyjne lub technologicznie z innymi obiektami na terenie działki. III. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Brak IV. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. W czasie realizacji robót osoby realizujące zadanie będą narażone na wystąpienie zagrożeń: 1. upadek z wysokości, 2. porażenie prądem elektrycznym, 3. uderzenie przez spadające przedmioty, 4. hałas. Przy odpowiednim zabezpieczaniu stanowisk pracy zagrożenia nie powinny przekraczać poziomu akceptowalnego. Zagrożenie związane z narażeniem na hałas jest zagrożeniem chorobowymi, pozostałe zagrożeniami wypadkowymi. V. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do wykonywania prac, kierownik budowy jest zobowiązany zapoznać pracowników z zasadami bezpiecznego wykonywania robót, środkami ochrony zbiorowej i indywidualnej, które bezwzględnie należy stosować. W czasie instruktażu zależy zapoznać pracowników z kolejnością wykonywania prac, wymaganiami bezpieczeństwa i higieny pracy przy poszczególnych czynnościach. Bezpośredni nadzór nad wykonywaniem prac, przy których pracownicy narażeni są na upadek z wysokości powinni sprawować wyznaczeni przez kierownika budowy brygadziści. Potwierdzenie odbycia szkolenia pracownicy powinni potwierdzić podpisem w sposób ustalony u danego wykonawcy. 18

19 VI. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. W czasie realizacji inwestycji pracownicy nie będą wykonywać prac w strefach szczególnego zagrożenia. W czasie realizacji zadania nie wolno zastawiać dróg i przejść ewakuacyjnych, tak by umożliwić szybkie opuszczenie strefy zagrożenia pożarem przez osoby realizujące inwestycję. 19
