1 Proces Mechaniczno-Cieplnego Przetwarzania Odpadów (MCP) Efektywna metoda pozyskiwania wysokiej jakości paliwa z odpadów komunalnych Bioelektra Group S.A. V Konferencja Paliwa z Odpadów, Iława 24 marca 2015

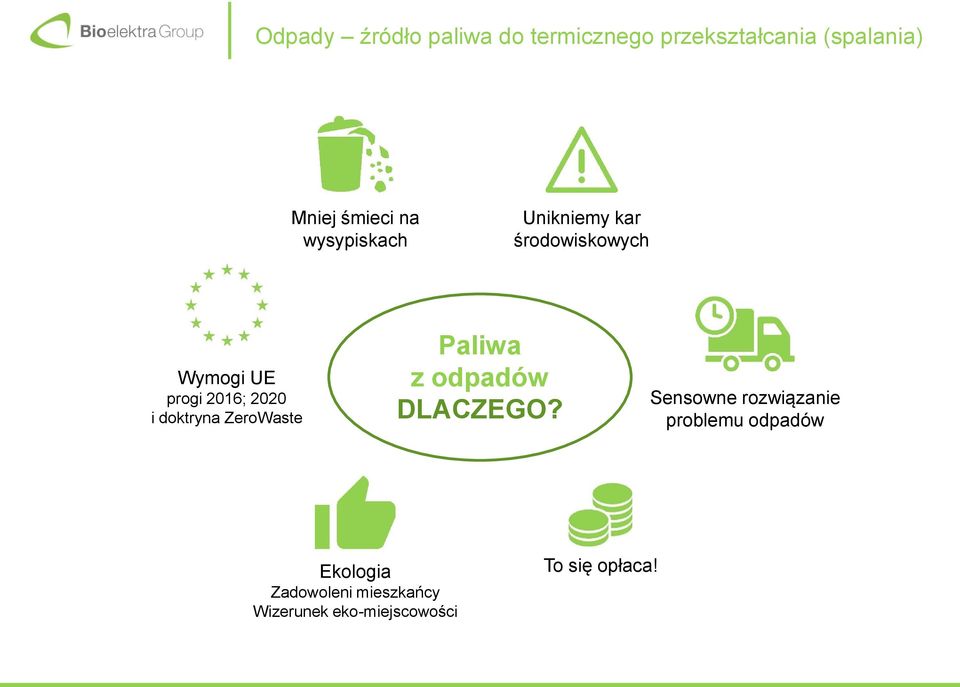

2 Odpady źródło paliwa do termicznego przekształcania (spalania) Mniej śmieci na wysypiskach Unikniemy kar środowiskowych Wymogi UE progi 2016; 2020 i doktryna ZeroWaste Paliwa z odpadów DLACZEGO? Sensowne rozwiązanie problemu odpadów Ekologia Zadowoleni mieszkańcy Wizerunek eko-miejscowości To się opłaca!

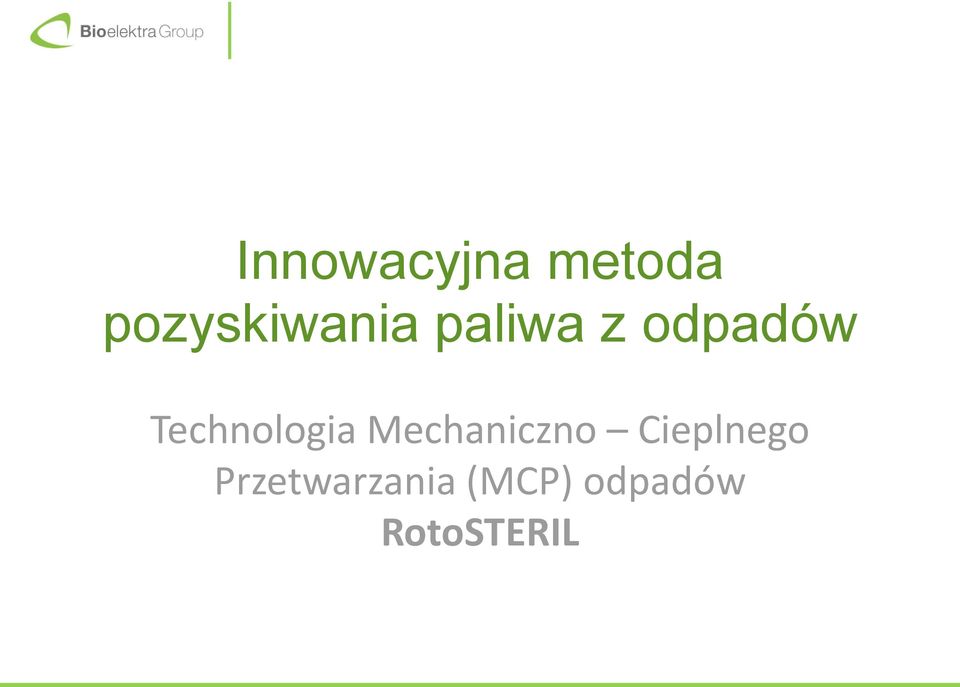

3 Innowacyjna metoda pozyskiwania paliwa z odpadów Technologia Mechaniczno Cieplnego Przetwarzania (MCP) odpadów RotoSTERIL

4 RotoSTERIL Proces mechaniczno cieplnego przetwarzania odpadów Podstawą mechaniczno cieplnego przetwarzania odpadów jest sterylizacja odpadów w autoklawach przed ich mechaniczną segregacją. Wstępna obróbka cieplna pozwala na ustabilizowanie poziomu wilgoci, zmniejszenie masy i objętości odpadów, rozwłóknienie frakcji organicznej, oddzielenie etykiet, oczyszczenie surowców wtórnych z farb, naklejek itp. Po obróbce cieplnej odpady podawane są na specjalnie zaprojektowaną linię do separacji mechanicznej. Proces mechaniczno cieplnego przetwarzania odpadów (MCP) wdrożony jest w pierwszym w Polsce Zakładzie, należącym do Bioelektra Group S.A. Wykorzystuje on innowacyjną technologię RotoSTERIL.

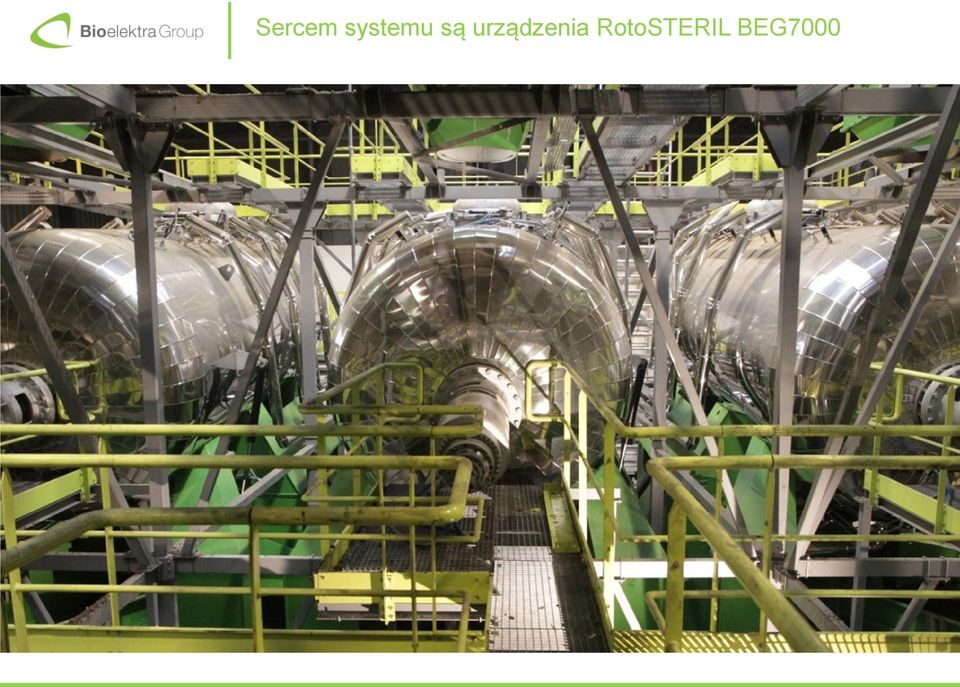

5 Sercem systemu są urządzenia RotoSTERIL BEG7000

6 Proces przetwarzania odpadów w technologii RotoSTERIL 1 Przyjęcie niesegregowanych odpadów i ładowanie do komory autoklawu RotoSTERIL BEG7000

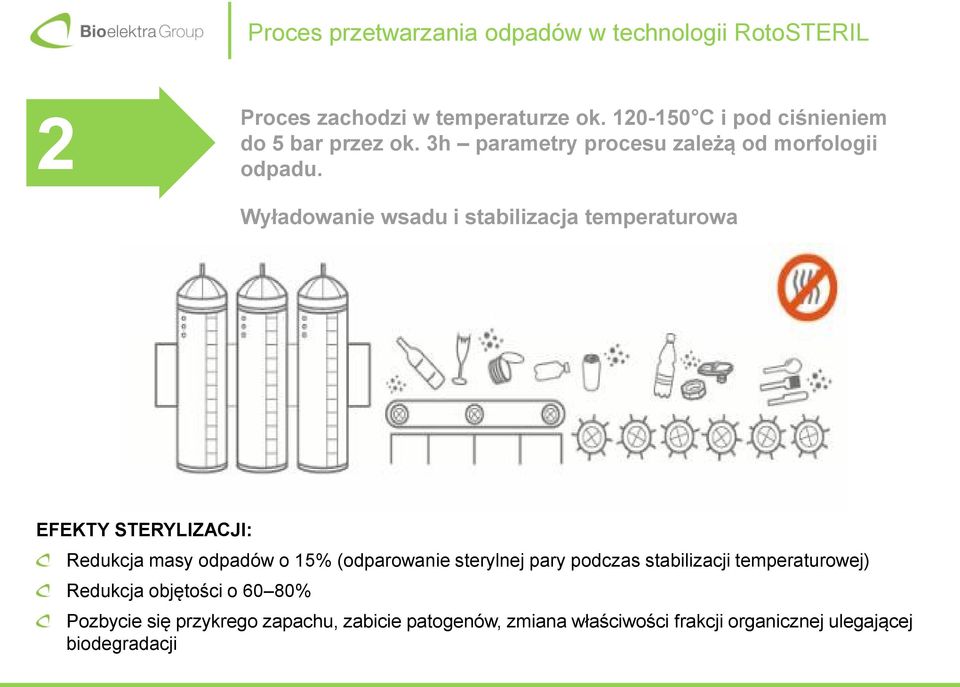

7 Proces przetwarzania odpadów w technologii RotoSTERIL 2 Proces zachodzi w temperaturze ok C i pod ciśnieniem do 5 bar przez ok. 3h parametry procesu zależą od morfologii odpadu. Wyładowanie wsadu i stabilizacja temperaturowa EFEKTY STERYLIZACJI: Redukcja masy odpadów o 15% (odparowanie sterylnej pary podczas stabilizacji temperaturowej) Redukcja objętości o 60 80% Pozbycie się przykrego zapachu, zabicie patogenów, zmiana właściwości frakcji organicznej ulegającej biodegradacji

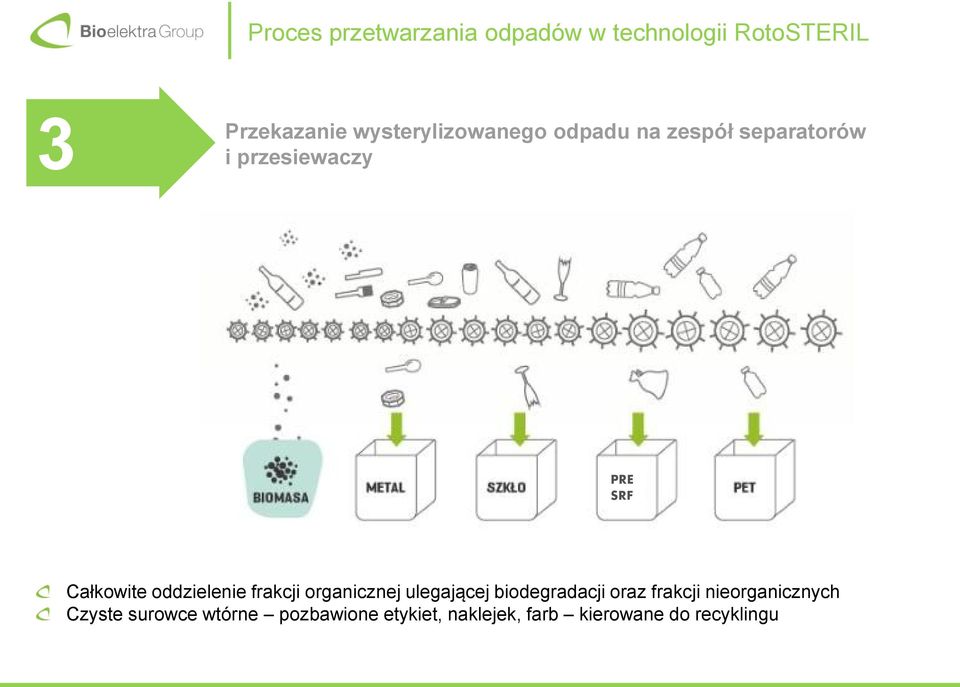

8 Proces przetwarzania odpadów w technologii RotoSTERIL 3 Przekazanie wysterylizowanego odpadu na zespół separatorów i przesiewaczy PRE SRF Całkowite oddzielenie frakcji organicznej ulegającej biodegradacji oraz frakcji nieorganicznych Czyste surowce wtórne pozbawione etykiet, naklejek, farb kierowane do recyklingu

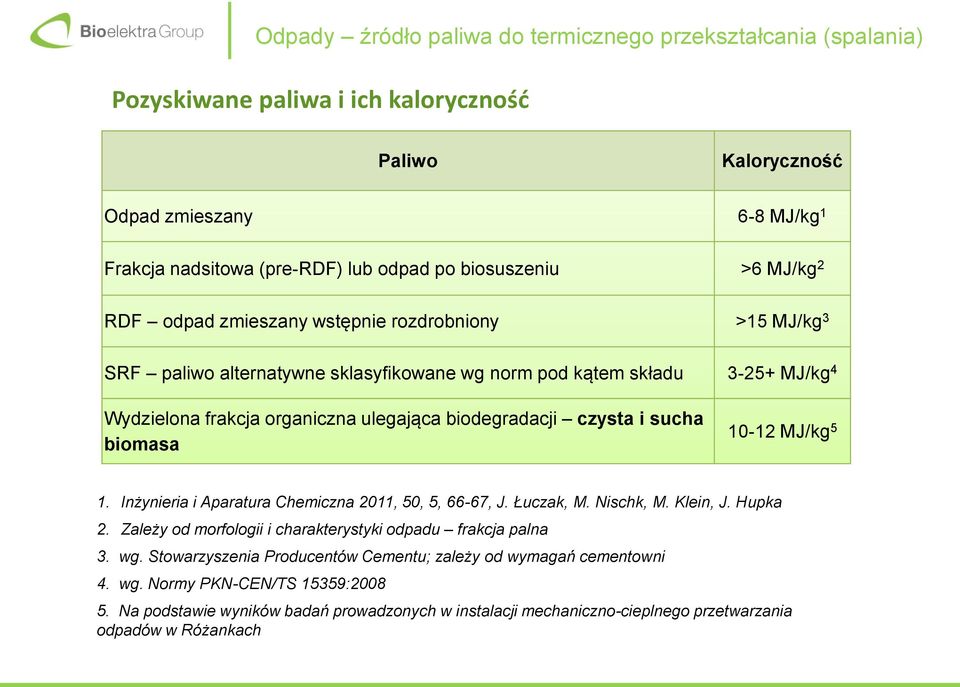

9 Odpady źródło paliwa do termicznego przekształcania (spalania) Pozyskiwane paliwa i ich kaloryczność Paliwo Kaloryczność Odpad zmieszany 6-8 MJ/kg 1 Frakcja nadsitowa (pre-rdf) lub odpad po biosuszeniu >6 MJ/kg 2 RDF odpad zmieszany wstępnie rozdrobniony >15 MJ/kg 3 SRF paliwo alternatywne sklasyfikowane wg norm pod kątem składu MJ/kg 4 Wydzielona frakcja organiczna ulegająca biodegradacji czysta i sucha biomasa MJ/kg 5 1. Inżynieria i Aparatura Chemiczna 2011, 50, 5, 66-67, J. Łuczak, M. Nischk, M. Klein, J. Hupka 2. Zależy od morfologii i charakterystyki odpadu frakcja palna 3. wg. Stowarzyszenia Producentów Cementu; zależy od wymagań cementowni 4. wg. Normy PKN-CEN/TS 15359: Na podstawie wyników badań prowadzonych w instalacji mechaniczno-cieplnego przetwarzania odpadów w Różankach

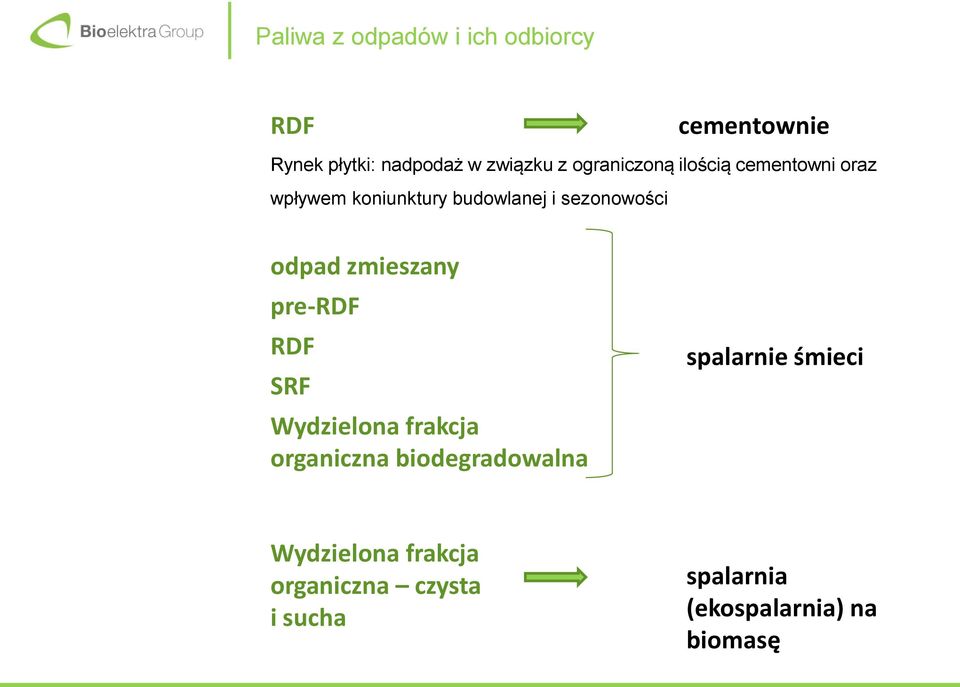

10 Paliwa z odpadów i ich odbiorcy RDF cementownie Rynek płytki: nadpodaż w związku z ograniczoną ilością cementowni oraz wpływem koniunktury budowlanej i sezonowości odpad zmieszany pre-rdf RDF SRF Wydzielona frakcja organiczna biodegradowalna spalarnie śmieci Wydzielona frakcja organiczna czysta i sucha spalarnia (ekospalarnia) na biomasę

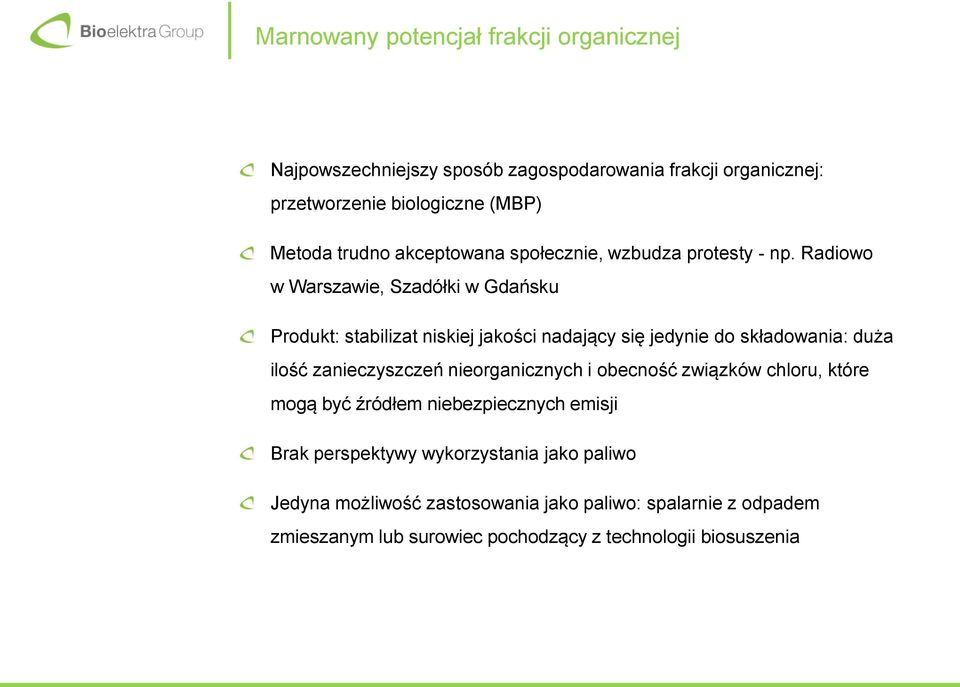

11 Marnowany potencjał frakcji organicznej Najpowszechniejszy sposób zagospodarowania frakcji organicznej: przetworzenie biologiczne (MBP) Metoda trudno akceptowana społecznie, wzbudza protesty - np. Radiowo w Warszawie, Szadółki w Gdańsku Produkt: stabilizat niskiej jakości nadający się jedynie do składowania: duża ilość zanieczyszczeń nieorganicznych i obecność związków chloru, które mogą być źródłem niebezpiecznych emisji Brak perspektywy wykorzystania jako paliwo Jedyna możliwość zastosowania jako paliwo: spalarnie z odpadem zmieszanym lub surowiec pochodzący z technologii biosuszenia

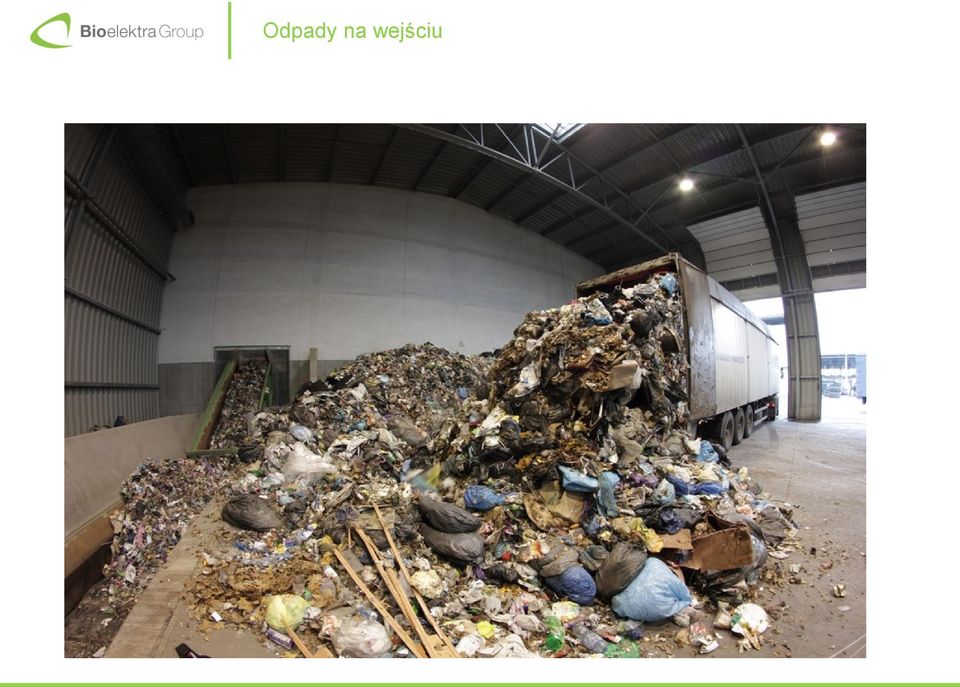

12 Odpady na wejściu

13 Morfologia odpadu po procesie MCP W strumieniu zmieszanych odpadów komunalnych po procesie MCP, sucha frakcja organiczna stanowi aż 30% masy. Z całej masy zmieszanego odpadu komunalnego 25% odpadów (surowce wtórne) trafia do recyklingu, 60% do odzysku (frakcje palne) NIE SKŁADUJEMY ODPADÓW Frakcja Udział procentowy [%] Ilość [ton/rok]* Woda Biomasa Szkło Tworzywa sztuczne Metale Fe Metale Al pre-srf SUMA ** * dla morfologii odpadów przetwarzanych w zakładzie MCP w Różankach ** moc przerobowa

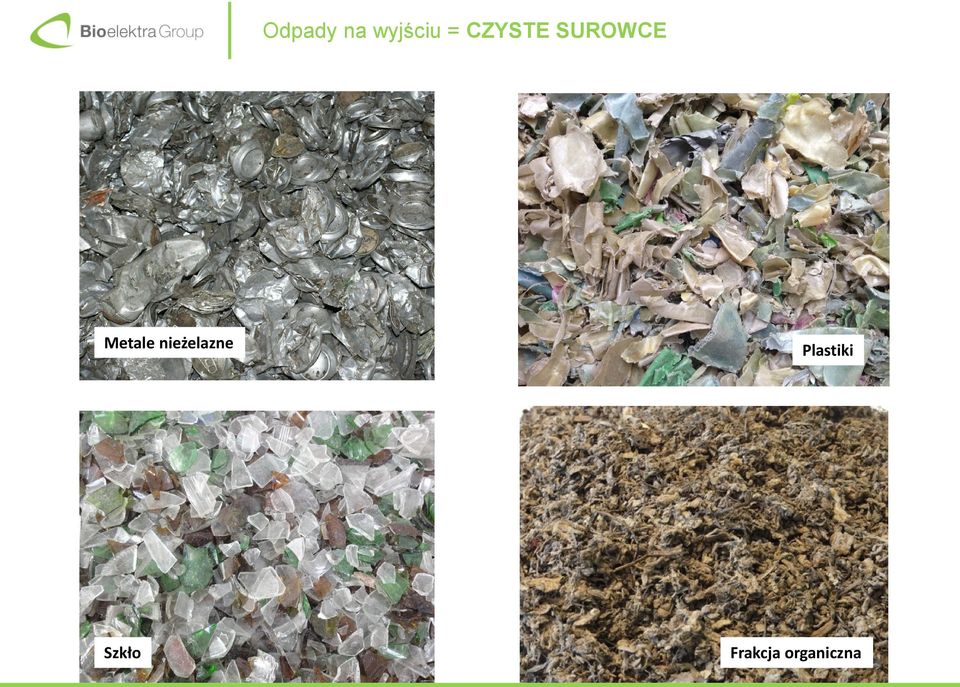

14 Odpady na wyjściu = CZYSTE SUROWCE Metale nieżelazne Szkło Plastiki Frakcja organiczna

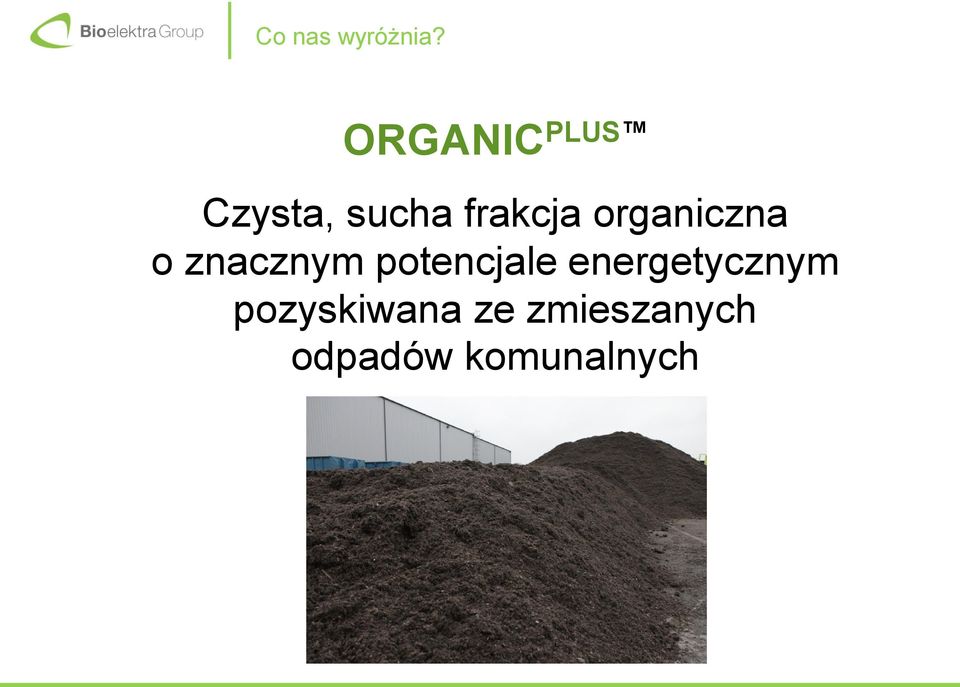

15 Co nas wyróżnia? ORGANIC PLUS Czysta, sucha frakcja organiczna o znacznym potencjale energetycznym pozyskiwana ze zmieszanych odpadów komunalnych

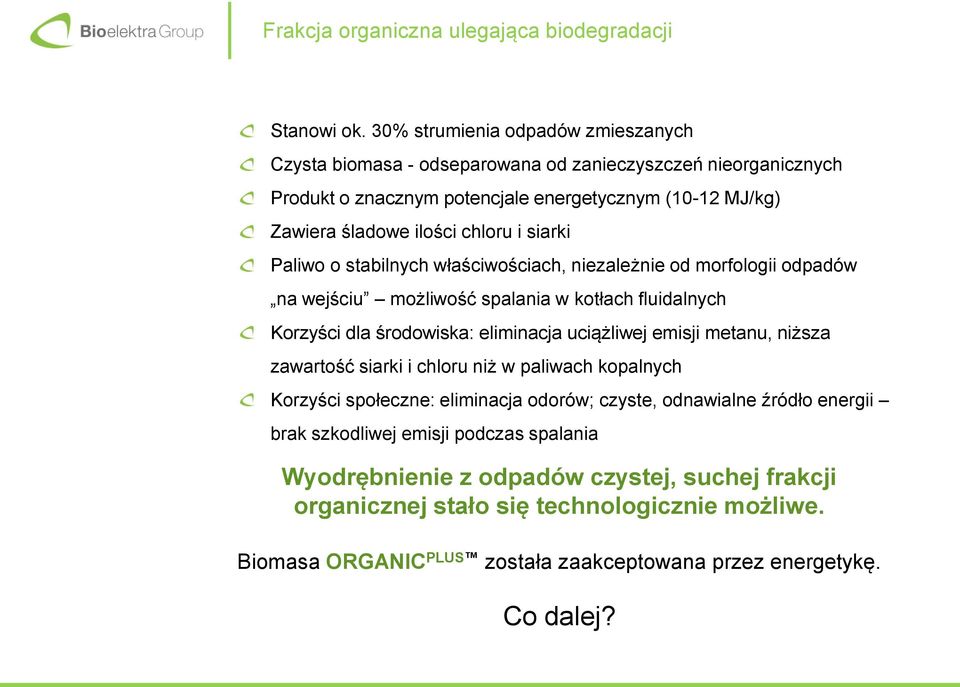

16 Frakcja organiczna ulegająca biodegradacji Stanowi ok. 30% strumienia odpadów zmieszanych Czysta biomasa - odseparowana od zanieczyszczeń nieorganicznych Produkt o znacznym potencjale energetycznym (10-12 MJ/kg) Zawiera śladowe ilości chloru i siarki Paliwo o stabilnych właściwościach, niezależnie od morfologii odpadów na wejściu możliwość spalania w kotłach fluidalnych Korzyści dla środowiska: eliminacja uciążliwej emisji metanu, niższa zawartość siarki i chloru niż w paliwach kopalnych Korzyści społeczne: eliminacja odorów; czyste, odnawialne źródło energii brak szkodliwej emisji podczas spalania Wyodrębnienie z odpadów czystej, suchej frakcji organicznej stało się technologicznie możliwe. Biomasa ORGANIC PLUS została zaakceptowana przez energetykę. Co dalej?

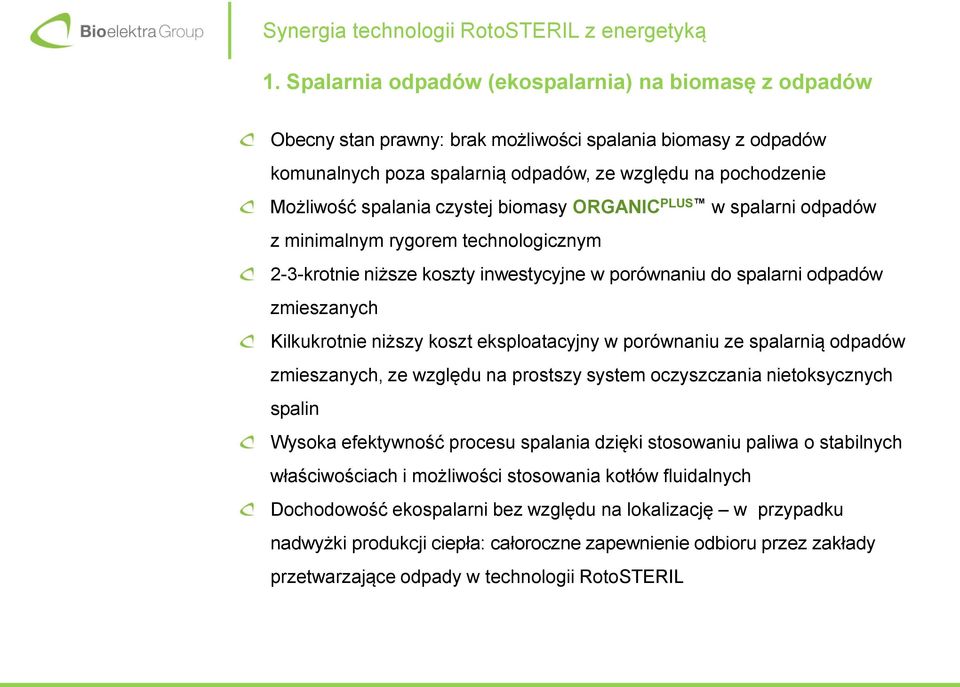

17 Synergia technologii RotoSTERIL z energetyką 1. Spalarnia odpadów (ekospalarnia) na biomasę z odpadów Obecny stan prawny: brak możliwości spalania biomasy z odpadów komunalnych poza spalarnią odpadów, ze względu na pochodzenie Możliwość spalania czystej biomasy ORGANIC PLUS w spalarni odpadów z minimalnym rygorem technologicznym 2-3-krotnie niższe koszty inwestycyjne w porównaniu do spalarni odpadów zmieszanych Kilkukrotnie niższy koszt eksploatacyjny w porównaniu ze spalarnią odpadów zmieszanych, ze względu na prostszy system oczyszczania nietoksycznych spalin Wysoka efektywność procesu spalania dzięki stosowaniu paliwa o stabilnych właściwościach i możliwości stosowania kotłów fluidalnych Dochodowość ekospalarni bez względu na lokalizację w przypadku nadwyżki produkcji ciepła: całoroczne zapewnienie odbioru przez zakłady przetwarzające odpady w technologii RotoSTERIL

18 Synergia technologii RotoSTERIL z energetyką 2. Produkcja OZE z biomasy Obecnie: ryczałtowo 42% energii chemicznej z masy zmieszanych odpadów komunalnych jest OZE, natomiast wyodrębniona biomasa nie może być OZE, chociaż jest w 100% biodegradowalna (wymagana nowelizacja rozporządzenia) Trend: rynek wspólnie dąży do zakwalifikowania czystej biomasy z odpadów komunalnych w całości jako źródło energii odnawialnej Potencjał rynku: 5 mln ton biomasy z odpadów w Polsce każdego roku Możliwość zastąpienia biomasy importowanej i zwiększania udziału OZE w produkcji energii w Polsce W przypadku uznania biomasy jako OZE ekospalarnie produkowałyby wyłącznie zieloną energię Możliwość dostarczania biomasy do budowanych spalarni odpadów zmieszanych w celu zwiększenia ich efektywności ekonomicznej poprzez zwiększenie udziału OZE Przyszłość: utrata statusu odpadu dla właściwie uzyskanej czystej biomasy z odpadu zmieszanego

19 Synergia technologii RotoSTERIL z energetyką 3. Zmiana statusu biomasy: od odpadu do produktu Obecnie istnieją regulacje umożliwiające przetworzenie odpadów surowcowych (metale, tworzywa sztuczne, szkło, papier) w produkty Trwają prace nad procedurą zmiany statusu czystej biomasy pozyskiwanej ze zmieszanych odpadów komunalnych (Komisja Europejska) NOWE MOŻLIWOŚCI: Współpraca z energetyką zawodową Uzyskanie szerokiego rynku lokalnych odbiorców ekologicznego paliwa Brak potrzeby budowania nowych źródeł energii Odbiór przez technologię RotoSTERIL nadwyżek ciepła Rozwiązanie problemu zagospodarowania frakcji organicznej ulegającej biodegradacji z odpadów w kontekście planowanego zakazu składowania frakcji palnych (2016!) oraz ograniczenia składowania odpadów ulegających biodegradacji (kolejny próg: 2020)

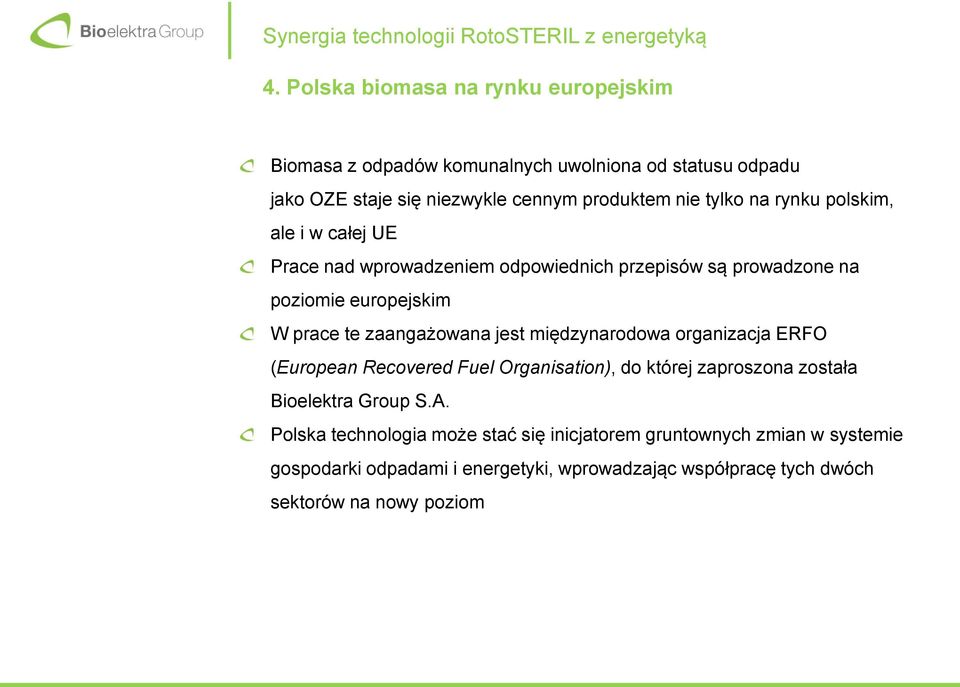

20 Synergia technologii RotoSTERIL z energetyką 4. Polska biomasa na rynku europejskim Biomasa z odpadów komunalnych uwolniona od statusu odpadu jako OZE staje się niezwykle cennym produktem nie tylko na rynku polskim, ale i w całej UE Prace nad wprowadzeniem odpowiednich przepisów są prowadzone na poziomie europejskim W prace te zaangażowana jest międzynarodowa organizacja ERFO (European Recovered Fuel Organisation), do której zaproszona została Bioelektra Group S.A. Polska technologia może stać się inicjatorem gruntownych zmian w systemie gospodarki odpadami i energetyki, wprowadzając współpracę tych dwóch sektorów na nowy poziom

21 Dziękuję za uwagę! Barbara Czerniawska Zapraszamy do obejrzenia instalacji w Różankach w czwartek 26 marca
