1 W centrum uwagi Hydrauliczne wtryskarki ALLROUNDER Wtryskarki o uniwersalnym zastosowaniu

2 Podstawowe właściwości 1 2 2,5 Napęd z jedną pompą Układ dwóch pomp Akumulator hydrauliczny 100 Napęd z jedną pompą Układ dwóch pomp GOLDEN EDITION [s] 2,0 1,5 1,0 0,5 [%] ,0 270 S 370 S 470 S Poziom cen Różnorodność zastosowań krótszy czas suchego cyklu dzięki stopniom rozbudowy układu hydraulicznego Efektywność kosztowa bardzo korzystny stosunek wydajności wtryskarki do ceny Produkowane w Niemczech przez firmę ARBURG wtryskarki hydrauliczne ALLROUNDER charakteryzują się dużą wydajnością i niezawodnością. Oferta wtryskarek obejmuje zakres od podstawowego modelu GOLDEN EDITION o atrakcyjnej cenie do indywidualnie dostosowanych wtryskarek ALLROUNDER S. Stosowana przez nas modułowa konstrukcja wtryskarek pozwala na tworzenie ekonomicznych konfiguracji przy zastosowaniu wielu alternatywnych stopni rozbudowy układów hydraulicznego i elektrycznego oraz różnych wersji wyposażenia. Dzięki możliwości indywidualnego dostosowania hydraulicznych wtryskarek ALLROUNDER charakteryzują się one nie tylko różnorodnością zastosowań, lecz mogą być także wyposażone w sposób gwarantujący dużą efektywność energetyczną. Po otrzymaniu informacji dotyczących Państwa potrzeb produkcyjnych skonfigurujemy odpowiednią wtryskarkę hydrauliczną ALLROUNDER. Specjalnie dla Państwa. Różne wersje modułowego wyposażenia w celu uzyskania najlepszego rozwiązania dla klienta Odległość kolumn [mm]: 920 x x x x x x x x x x x x 170 ALLROUNDER S ALLROUNDER S i GOLDEN EDITION Siła zamykania [kn] Jednostki wtryskowe wg EUROMAP ,5-14 GOLDEN EDITION Maks. masa wypraski [g PS] /2015

3 3 4 5 Udziały energii [%] System oszczędzania energii ARBURG Napęd serwohydrauliczny [g] 43,65 43,60 43,55 43,50 43,45 43,40 43,35 Układ regulacji wtrysku Regulacja położeniowa ślimaka (LGS) Dwie pompy Jedna pompa [cykle] Indywidualizacja wtryskarki efektywność energetyczna dzięki różnym wersjom napędu hydraulicznego Powtarzalność dokładna masa wypraski dzięki regulacji położeniowej ślimaka Niezawodność wydajny układ zamykania z tłokiem różnicowym 1 Różnorodność zastosowań Hydrauliczne wtryskarki ALLROUNDER można zoptymalizować pod względem pracy we wszystkich znanych technologiach wtrysku. Wtryskarki te charakteryzuje nie tylko duża różnorodność wielkości maszyn, lecz także możliwość integracji różnych urządzeń peryferyjnych za pomocą programowanego układu sterowania SELOGICA. Dzięki pakietom wyposażenia specyficznym dla określonych technologii wtryskarki hydrauliczne stają się bardzo uniwersalne. Wtryskarki ALLROUNDER S umożliwiają na przykład: indywidualne dostosowanie wydajności napędu, obtryskiwanie wkładek lub wtrysk w płaszczyznę podziału formy dzięki technologii ALLROUNDER z odchylanym układem zamykania i przestawianą do pionu jednostką wtryskową, liniowe wypełnianie formy dzięki systemowi VARIO z przemieszczaną poziomo jednostką wtryskową. 2 Efektywność kosztowa Seria ALLROUNDER GOLDEN EDITION obejmuje podstawowe modele wtryskarek hydraulicznych. Niezwykle atrakcyjny stosunek wydajności do ceny wtryskarek uzyskano dzięki konsekwentnej standaryzacji bogatego wyposażenia standardowego o wysokiej jakości. Do wyposażenia standardowego należą na przykład dwie pompy o zmiennej wydajności oraz szybko przełączające zawory. 3 Indywidualizacja wtryskarki Hydrauliczne wtryskarki ALLROUNDER można idealnie dostosować do potrzeb klienta pod względem zastosowania i zużycia energii. Jest to możliwe dzięki wielu wersjom układu hydraulicznego i stopniom rozbudowy układu elektrycznego, zróżnicowanym siłom zamykania i wielkościom jednostek wtryskowych oraz dzięki wielu wersjom wyposażenia i możliwościom ich zestawień. Odpowiednio wyposażone wtryskarki hydrauliczne są oznaczone etykietą efektywności energetycznej ARBURG e², co jest równoznaczne z pracą optymalną pod względem energetycznym. 4 Powtarzalność Układ regulacji procesu wtrysku we wszystkich hydraulicznych wtryskarkach ALLROUNDER umożliwia powtarzalne wypełnianie formy wtryskowej i wysoką jakość wypraski. Stopień rozbudowy regulacja położeniowa ślimaka wtryskarek ALLROUNDER S umożliwia uzyskanie powtarzalności procesu wtrysku podobnej jak we wtryskarkach elektrycznych. 5 Niezawodność Wszystkie hydrauliczne wtryskarki ALLROUNDER cechuje wysoka jakość wykonania i duża wydajność. Firma ARBURG gwarantuje największą dyspozycyjność wtryskarek i długi czas ich eksploatacji. W eksploatacji sprawdziły się m.in.: układ zamykania z tłokiem różnicowym umożliwiający energooszczędną wymianę oleju, bardzo stabilny układ zamykania z prowadzeniem płyty narzędziowej na czterech kolumnach, bardzo odporne na zadrapania powłoki proszkowe na częściach maszyn. 01/

4 Modułowa konstrukcja maszyny Odpowiednio do potrzeb możliwość stosowania zespołów plastyfikujących w wielu modelach wtryskarek 1 Różne rodzaje napędu Dzięki możliwości wyboru pomiędzy energooszczędnym napędem hydraulicznym z jedną pompą a napędem z dwiema pompami i akumulatorem hydraulicznym, pozwalającym uzyskać krótki czas cyklu i większą wydajność, zawsze można idealnie dostosować napęd hydraulicznych wtryskarek ALLROUNDER. Pracę efektywną pod względem energetycznym umożliwiają napędy pomp z regulacją prędkości obrotowej (napęd serwohydrauliczny lub system oszczędzania energii) oraz dodatkowo elektromechaniczny napęd dozowania. 2 Niezawodne układy zamykania Szeroki zakres wielkości wtryskarek odzwierciedla się w szerokim zakresie zastosowań oraz niezawodnej pracy tych maszyn. Możliwa jest realizacja zarówno bardzo szybkich przemieszczeń, jak i wolnych ruchów, przy dużej sile zamykania. Zminimalizowano zużycie formy wtryskowej dzięki dokładnemu prowadzeniu ruchomej płyty narzędziowej. Układ zamykania jest łatwo dostępny, co umożliwia szybką wymianę formy wtryskowej. Hydrauliczne wtryskarki ALLROUNDER są konsekwentnie ukierunkowane na codzienne potrzeby produkcyjne użytkownika. Umożliwia to Państwu stałe korzystanie z indywidualnych, ekonomicznych rozwiązań technicznych i produkcję po konkurencyjnych cenach. Dotyczy to zarówno podstawowego modelu z serii GOLDEN EDITION z wyraźnie określonymi opcjami, jak i wtryskarek ALLROUNDER S o modułowej konstrukcji i dużych możliwościach dostosowania. Hydrauliczne wtryskarki firmy ARBURG umożliwiają osiągnięcie wysokiej jakości i wydajności produkcji w wielu zakładach przetwórstwa tworzyw sztucznych. I to już od wielu pokoleń. Niezawodne układy zamykania 2 1 Różne rodzaje napędu /2015

5 3 Możliwość dostosowania jednostek wtryskowych Możliwość indywidualnego dostosowania wtryskarek, oprócz wielu oferowanych jednostek wtryskowych, zwiększają różne klasy odporności zespołów plastyfikujących na ścieranie, ślimaki o różnej średnicy i geometrii, a także ślimaki wysokowydajne i mieszające. W ten sposób efektywność energetyczną można realizować także w zakresie wtrysku. Kolejne oszczędności energii wynikają z zastosowania elektromechanicznego napędu dozowania (AED). Regulacja położeniowa ślimaka zwiększa dynamikę i precyzję wtrysku w porównaniu ze standardowym układem regulacji procesu wtrysku. W razie potrzeby akumulator hydrauliczny zwiększa wydajność wtrysku. Wymienione wersje wyposażenia umożliwiają stałą produkcję wyprasek o wysokiej jakości. 4 Układ sterowania SELOGICA Układ sterowania SELOGICA gwarantuje jednakowy sposób obsługi wszystkich modeli wtryskarek. Intuicyjne programowanie cyklu pracy maszyny za pomocą symboli graficznych skraca czas przygotowywania programów pracy wtryskarki. Bezpośrednia kontrola poprawności wszystkich wprowadzanych danych zwiększa bezpieczeństwo oraz komfort obsługi. Dzięki dialogowi człowieka z maszyną nawet skomplikowane procesy stają się bardziej zrozumiałe. Układ sterowania SELOGICA Możliwość dostosowania jednostek wtryskowych /

6 Różne rodzaje napędu 1 2 Modułowa konstrukcja różne wersje napędu hydraulicznego. Energooszczędny dzięki elektromechanicznemu napędowi dozowania (AED) Zaawansowany technicznie napęd hydrauliczny stanowi podstawę dużej niezawodności i wydajności naszych wtryskarek ALLROUNDER w Państwa zakładzie. W naszej ofercie mamy odpowiedni napęd hydrauliczny dostosowany do wszystkich potrzeb klientów do zastosowań standardowych, skomplikowanych form wtryskowych z ruchami równoległymi i szybkobieżnej produkcji wyrobów przy dużej dynamice napełniania. Gwarantujemy Państwu niezmiennie wysoką dyspozycyjność wtryskarek ze względu na stałe unowocześnianie modeli. W przypadku zdecydowania się na naszą hydrauliczną wtryskarkę ALLROUNDER będą Państwo mieli pewność, że sprawdzone zespoły wtryskarek zostały idealnie połączone z najnowocześniejszą technologią wtrysku. 1 Modułowy układ hydrauliczny W zależności od zastosowania wtryskarki oferowane są następujące wersje napędu hydraulicznego: napęd z jedną pompą do operacji wykonywanych szeregowo; układ dwóch pomp do realizacji ruchów równoległych; napęd serwohydrauliczny oraz system oszczędzania energii (AES) do energooszczędnej i cichej pracy; akumulator hydrauliczny zwiększający dynamikę i szybkość procesu wtrysku. Wyposażenie Napęd z jedną pompą Napęd serwohydrauliczny Układ dwóch pomp System oszczędzania energii (AES) Akumulator hydrauliczny Elektromechaniczny napęd dozowania (AED) Wypychacz o napędzie elektromechanicznym 2 Stopnie rozbudowy układu elektrycznego Spośród napędów wtryskarki ALLROUNDER S oferowane są zarówno elektromechaniczny napęd dozowania (AED), jak i wypychacz o napędzie elektromechanicznym; ich ruchy są niezależne od ruchów osi o napędzie hydraulicznym, w związku z czym mogą być realizowane równolegle. Ich zastosowanie wpływa nie tylko na oszczędność czasu i energii, lecz także na zwiększenie precyzji. Skrócenie czasu cyklu Efektywność energetyczna /2015

7 Zestawienie 3 4 Napęd serwohydrauliczny Serwomotor z pompą o stałej prędkości obrotowej Bezstopniowe dopasowanie wydajności pompy do rzeczywistego zapotrzebowania Brak strat na biegu jałowym przestój napędu przy braku ruchów Mniejsze zapotrzebowanie na chłodzenie i niski poziom hałasu Oszczędność energii nawet o 50 proc. Wersje wtryskarek ALLROUNDER S Efektywność pakiety wyposażenia obniżające koszty 3 Pakiety zwiększające efektywność We wszystkich hydraulicznych wtryskarkach ALLROUNDER system AES i silnik chłodzony wodą tworzą pakiet Produktywność. Dzięki napędowi pompy o zmiennej prędkości obrotowej można, w zależności od potrzeb, zwiększać prędkość obrotową. W ten sposób pakiet Produktywność łączy mniejsze zapotrzebowanie na energię z większą wydajnością pompy, krótszym czasem suchego cyklu i mniejszą emisją hałasu. System AES należy do pakietu wyposażenia advance wtryskarek ALLROUNDER S, obejmującego także elektromechaniczny napęd dozowania (AED) i regulację położeniową ślimaka (LGS). Dzięki temu wtryskarki ALLROUNDER S advance charakteryzują się dużą powtarzalnością, dużą efektywnością energetyczną i optymalnym czasem cyklu, przy jednocześnie atrakcyjnym stosunku wydajności do ceny. Precyzyjny i powtarzalny wtrysk dzięki umieszczeniu zaworów przy układach wykonawczych 4 Precyzyjna technika regulacji Szybko przełączające zawory umożliwiają precyzyjną pracę przy jednocześnie małym zużyciu energii. Umieszczenie zaworów w pobliżu układów wykonawczych zwiększa dokładność regulacji podczas wtrysku i dozowania tworzywa. Seryjnie montowany układ regulacji ciśnienia i ilości zwiększa dynamikę wszystkich ruchów. Precyzyjne pozycjonowanie uzyskuje się dzięki realizacji liniowych przebiegów prędkości uruchamianych w funkcji położenia. Połączenie tych opcji wyposażenia umożliwia dokładną realizację wszystkich ruchów i uzyskanie wyprasek o wysokiej jakości. Układ dwóch pomp Możliwość optymalizacji czasu cyklu i procesu dzięki równoległym ruchom wypychacza, dyszy lub rdzeni Maksymalna prędkość układu zamykania także przy ruchach równoległych Regulowana siła zwierania formy wtryskowej przez cały czas cyklu Wyposażenie standardowe modelu GOLDEN EDITION System oszczędzania energii ARBURG (AES) Regulacja częstotliwościowa silnika z dwiema pompami o zmiennej wydajności Bezstopniowe dopasowanie wydajności pompy do rzeczywistego zapotrzebowania Minimalne straty na biegu jałowym oraz mniejsze zapotrzebowanie na chłodzenie i niższy poziom hałasu Oszczędność energii nawet o 20 proc. Akumulator hydrauliczny Napędy wszystkich osi wyposażone w niezależnie działające napędy z serworegulacją Równoległe i bardzo precyzyjne ruchy o dużej prędkości Rozpoczynanie wtrysku już podczas zamykania formy Duża dynamika napełniania 01/

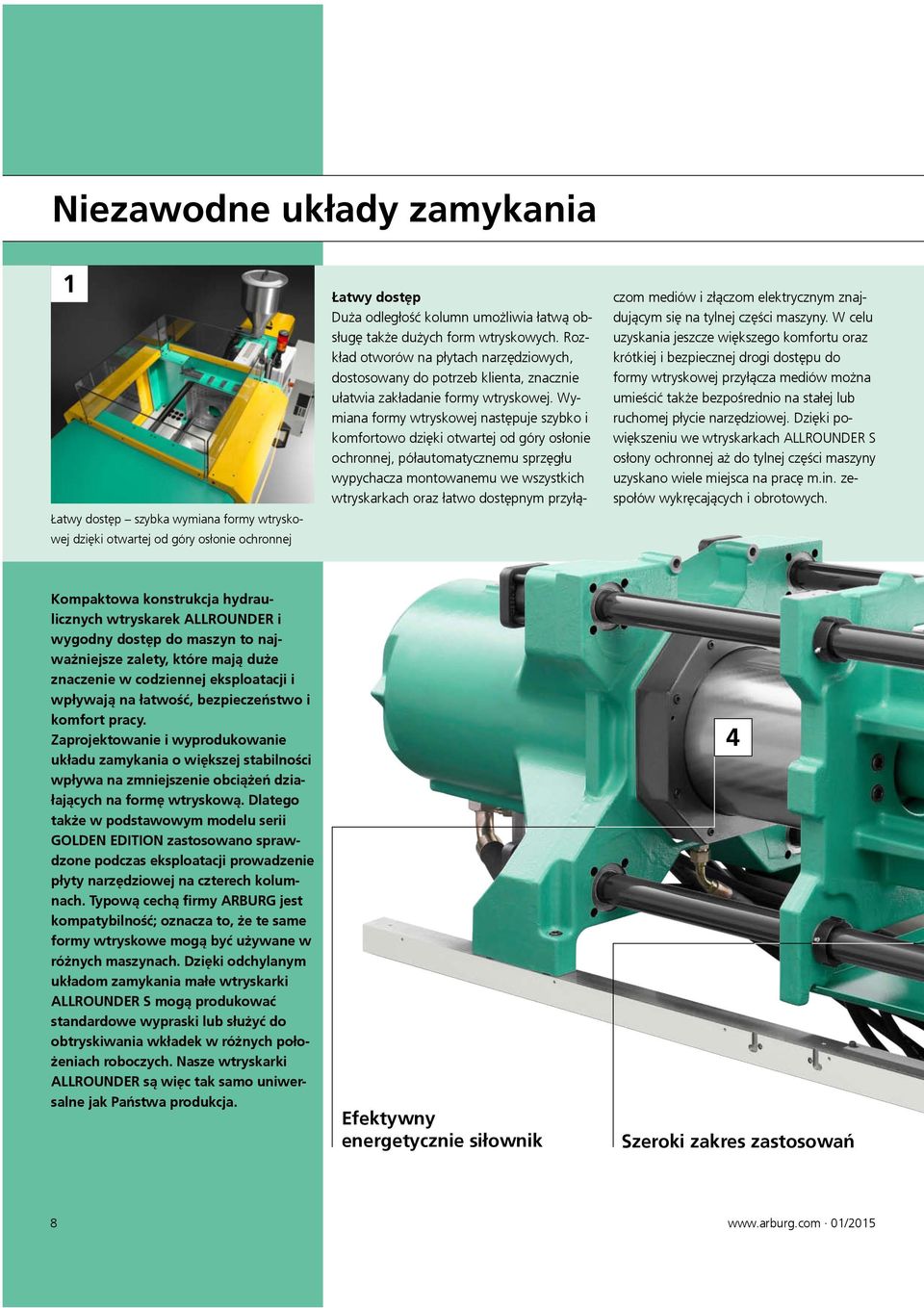

8 Niezawodne układy zamykania 1 Łatwy dostęp szybka wymiana formy wtryskowej dzięki otwartej od góry osłonie ochronnej Łatwy dostęp Duża odległość kolumn umożliwia łatwą obsługę także dużych form wtryskowych. Rozkład otworów na płytach narzędziowych, dostosowany do potrzeb klienta, znacznie ułatwia zakładanie formy wtryskowej. Wymiana formy wtryskowej następuje szybko i komfortowo dzięki otwartej od góry osłonie ochronnej, półautomatycznemu sprzęgłu wypychacza montowanemu we wszystkich wtryskarkach oraz łatwo dostępnym przyłączom mediów i złączom elektrycznym znajdującym się na tylnej części maszyny. W celu uzyskania jeszcze większego komfortu oraz krótkiej i bezpiecznej drogi dostępu do formy wtryskowej przyłącza mediów można umieścić także bezpośrednio na stałej lub ruchomej płycie narzędziowej. Dzięki powiększeniu we wtryskarkach ALLROUNDER S osłony ochronnej aż do tylnej części maszyny uzyskano wiele miejsca na pracę m.in. zespołów wykręcających i obrotowych. Kompaktowa konstrukcja hydraulicznych wtryskarek ALLROUNDER i wygodny dostęp do maszyn to najważniejsze zalety, które mają duże znaczenie w codziennej eksploatacji i wpływają na łatwość, bezpieczeństwo i komfort pracy. Zaprojektowanie i wyprodukowanie układu zamykania o większej stabilności wpływa na zmniejszenie obciążeń działających na formę wtryskową. Dlatego także w podstawowym modelu serii GOLDEN EDITION zastosowano sprawdzone podczas eksploatacji prowadzenie płyty narzędziowej na czterech kolumnach. Typową cechą firmy ARBURG jest kompatybilność; oznacza to, że te same formy wtryskowe mogą być używane w różnych maszynach. Dzięki odchylanym układom zamykania małe wtryskarki ALLROUNDER S mogą produkować standardowe wypraski lub służyć do obtryskiwania wkładek w różnych położeniach roboczych. Nasze wtryskarki ALLROUNDER są więc tak samo uniwersalne jak Państwa produkcja. Efektywny energetycznie siłownik 4 Szeroki zakres zastosowań /2015

9 2 Szeroki zakres zastosowań Szeroki zakres wielkości wtryskarek przy odpowiednio zróżnicowanych zakresach sił zamykania umożliwia dobranie maszyn optymalnych pod względem zastosowania i zużycia energii. Automatyczne ustawianie odległości płyt narzędziowych w większych wtryskarkach ALLROUNDER S umożliwia uzyskanie większej wysokości montażowej, a także wpływa na skrócenie czasu cyklu i zmniejszenie zużycia energii. 3 Prawidłowa eksploatacja form wtryskowych Ruchoma płyta narzędziowa o konstrukcji skrzynkowej jest prowadzona na dużej odległości, a w przypadku większych wtryskarek ALLROUNDER jest wielokrotnie podparta na kor- pusie maszyny. W połączeniu z prowadzeniem na czterech kolumnach uzyskano wysoką precyzję dzięki centralnemu działaniu sił podczas wykonywania ruchów i utrzymywania siły zwierania. Stabilny układ zamykania i czuły układ zabezpieczenia narzędzia gwarantują prawidłową i długotrwałą eksploatację formy wtryskowej. 4 Efektywny energetycznie siłownik Opracowany przez firmę ARBURG układ zamykania z tłokiem różnicowym umożliwia efektywną oraz energooszczędną wymianę oleju. Równocześnie zmniejsza się zużycie energii na chłodzenie maszyny. Siłownik ten umożliwia realizację zarówno bardzo szybkich przemieszczeń, jak i wolnych ruchów z dużą siłą zamykania. Kolejną istotną zaletą jest kompaktowa konstrukcja z niewieloma punktami uszczelnień na zewnątrz. Łatwy dostęp Prawidłowa eksploatacja form wtryskowych 01/

10 Możliwość dostosowania jednostek wtryskowych 1 Krótki czas przezbrajania W celu łatwiejszego demontażu, czyszczenia ślimaka oraz wymiany zespołu plastyfikującego można odchylić jednostkę wtryskową na stronę operatora wtryskarki. Ślimak można wyjąć bez demontowania zespołu plastyfikującego. Szybkie i prawidłowe przezbrojenie wtryskarki umożliwiają sprzęgło półautomatyczne ślimaka oraz centralne złącze, służące do podłączenia wszystkich przewodów zasilających zespół plastyfikujący. 2 Różne wersje Bogata oferta jednostek wtryskowych ze ślimakami o różnych średnicach umożliwia doskonałe i efektywne energetycznie dostosowanie maszyny do określonego zastosowania. Oferowane są zespoły plastyfikujące o najwyższej odporności na ścieranie, wykonane z dwóch metali, oraz ślimaki o specjalnej geometrii. Ponadto do wtryskarek ALLROUNDER S oferowane są również specjalne zespoły plastyfikujące do przetwórstwa duroplastów i ciekłych silikonów. 3 Bezmomentowy docisk dyszy Zaletą bezmomentowego prowadzenia jednostek wtryskowych na dwóch kolumnach jest szczelność powierzchni przylegania dyszy. Bez problemu można zastosować dysze płaskie i nurnikowe. Można uzyskać dużą siłę docisku dyszy dzięki jej centralnemu przyłożeniu. Proces wytwarzania siły docisku dyszy jest programowany i regulowany. Wpływa to na zmniejszenie zużycia dyszy i formy wtryskowej. W podstawowym modelu serii GOLDEN EDITION optymalne przygotowanie tworzywa sztucznego i wtrysk umożliwiają jednostki wtryskowe o wielkościach dostosowanych do potrzeb produkcyjnych ze ślimakami o różnych średnicach. Wtryskarki ALLROUNDER S wyposażone w ślimaki o specjalnej geometrii, ze specjalnymi powłokami, umożliwiają przetwórstwo wszystkich typowych tworzyw sztucznych. Jednostki wtryskowe o wielkości od 30 do 400 mogą być także ustawiane w pionie i służyć do wtrysku w płaszczyznę podziału formy. System VARIO dodatkowo zwiększa uniwersalność, umożliwiając poziome liniowe wypełnianie formy przez przemieszczaną jednostkę wtryskową. Szeroki zakres wyposażenia jest uzupełniany przez dodatkowe stopnie rozbudowy układów hydraulicznego i elektrycznego. Jest to gwarancja produkcji wyprasek o stałej wysokiej jakości. Krótki czas przezbrajania 1 Różne wersje 2 Bezmomentowy docisk dyszy /2015

11 4 Regulacja procesu wtrysku Zamknięty obwód regulacji i regulacja procesu wtrysku w zależności od ciśnienia i prędkości umożliwiają powtarzalne wypełnianie formy wtryskowej i wysoką jakość wyprasek. Niezawodne zapobieganie cofaniu się ślimaka pozwala uzyskiwać stałą masę wyprasek. Opracowana przez firmę ARBURG regulacja położeniowa ślimaka umożliwia zwiększenie jakości wyprasek produkowanych na wtryskarkach ALLROUNDER S (wyposażenie seryjne w pakiecie wyposażenia advance ). Uzyskano to przez dokładniejszą regulację ciśnienia i prędkości wtrysku. Cechą szczególną jest osobny zamknięty obwód regulacji (serworegulacji) procesu wtrysku. Akumulator hydrauliczny umożliwia zwiększenie dynamiki i szybkości wtrysku. 5 Możliwość rozbudowy napędu dozowania Elektromechaniczny napęd dozowania (AED), należący do wyposażenia dodatkowego wtryskarek ALLROUNDER S, umożliwia oszczędność energii maksymalnie o 20 proc. przy jednocześnie dużej precyzji. Dzięki niezależnemu elektromechanicznemu napędowi dozowania można wyraźnie skrócić czas cyklu. Równoległe dozowanie pozwala ponadto na wydłużenie czasu dozowania, a tym samym na przygotowanie stopu bez zmiany właściwości tworzywa. Regulacja procesu wtrysku Możliwość rozbudowy napędu dozowania /

12 Układ sterowania SELOGICA Łatwa obsługa przejrzysta równoczesna obsługa manipulatora i wtryskarki 1 Kompleksowa obsługa Układ sterowania SELOGICA pozwala na oszczędność czasu i zmniejszenie kosztów dzięki swojemu wyjątkowemu, ujednoliconemu sposobowi obsługi. Dzięki łatwej integracji różnych urządzeń peryferyjnych układ sterowania może być stosowany nawet do zarządzania procesem w kompletnych liniach produkcyjnych. System zarządzania programami pracy wtryskarek jest tak uproszczony, jak nigdy dotąd. Do kompletnej linii produkcyjnej jest tylko jeden program pracy. 2 Intuicyjna obsługa Ekran dotykowy układu SELOGICA pozwala na bezpośredni, szybki i przejrzysty dostęp do wszystkich danych. Graficzny system obsługi, obejmujący wszystkie zespoły wtryskarki, umożliwia intuicyjną obsługę. Doskonały edytor cyklu pracy z opatentowaną funkcją bezpośredniej kontroli poprawności zawsze jednoznacznie wskazuje logiczne położenie aktualnego kroku programu. Zapobiega to niewłaściwej obsłudze wtryskarki. Niezawodne i przejrzyste sterowanie wtryskarką i manipulatorem wymaga wspólnego układu sterowania o odpowiedniej wydajności. Intuicyjny graficzny edytor cyklu w układzie SELOGICA pozwala na łatwe programowanie wszystkich operacji cyklu produkcji. SELOGICA stanowi centralny system regulacyjno-kontrolny całego procesu wtrysku; oprócz tego przejmuje programowanie pracy manipulatorów i urządzeń peryferyjnych. Wszystkie funkcje układu sterowania SELOGICA są ukierunkowane na szybką, bezpieczną i komfortową realizację procesu obsługi. Dzięki temu można znacznie skrócić czas przezbrajania w swoim przedsiębiorstwie. Wprowadzanie danych odbywa się w sposób ciągły i wymaga jedynie krótkiego szkolenia, ponieważ operatorzy wtryskarek nie muszą przez dłuższy czas przestawiać się na nowy tok myślenia. 3 2 Dodatkowe informacje Prospekt Układ sterowania SELOGICA /2015

13 Cechy szczególne 3 Szybkie przezbrajanie Logiczny układ wprowadzania jest ukierunkowany przede wszystkim na przezbrajanie narzędzia wtryskowego oraz optymalizację procesu wtrysku. Moduł Asystent programowania ułatwia codzienną pracę dzięki intuicyjnemu programowaniu formy wtryskowej, automatycznemu obliczaniu wstępnych wartości parametrów i uczeniu się procesu; dzięki temu nie jest wymagana dokładna znajomość układu sterowania. 4 Zapewniona optymalizacja Układ SELOGICA oferuje wiele możliwości optymalizacji, nadzorowania i dokumentowania procesu. Pojęcie Nadzorowanie maszyny obejmuje liczne funkcje ochrony formy wtryskowej, diagnostyczne i wspomagające, takie jak wskazywanie konserwacji. Dzięki komfortowemu wyświetlaniu wszystkich komunikatów tekstowych operator zawsze dokładnie wie, co powinien zrobić. Układ sterowania całej wtryskarki Przejrzyste programowanie cyklu pracy wtryskarki za pomocą symboli graficznych Bezpośrednia kontrola poprawności Wspólny program pracy kompletnej linii produkcyjnej Moduł Asystent programowania Interaktywne funkcje Teach-in Regulacja temperatury w szafie sterowniczej chłodzonej wodą Szybkie przezbrajanie Intuicyjna obsługa 4 Zapewniona optymalizacja Kompleksowa obsługa 1 01/

14 Przykłady zastosowań 1 2 Technologie specjalne duża uniwersalność wtryskarek ALLROUNDER umożliwia ich zastosowanie w różnych branżach Element wielokomponentowy przegub Kardana wyprodukowany w procesie wtrysku z montażem Nasze hydrauliczne wtryskarki ALLROUNDER od podstawowego modelu serii GOLDEN EDITION aż do wtryskarki ALLROUNDER S specjalnie dostosowanej do Państwa potrzeb umożliwiają wydajne i ekonomiczne stosowanie technologii wtrysku w przypadku wszystkich materiałów nadających się do takiego przetwarzania, wraz z materiałami ceramicznymi i proszkami metali. Dzięki naszym hydraulicznym wtryskarkom ALLROUNDER będą Państwo dysponowali dokładnie tym, co jest potrzebne: nowoczesnymi maszynami i liniami produkcyjnymi, na których można zrealizować wszystkie zadania związane z technologią wtrysku. 1 Technologie specjalne Uniwersalne zastosowanie wtryskarek ALLROUNDER S od wtrysku wspomaganego gazem, poprzez przetwórstwo ciekłych silikonów, aż do wtrysku proszków wynika z możliwości wyboru wielkości wtryskarek, ich wydajności i pakietu wyposażenia. Technologia ALLROUNDER umożliwia pionowe ustawienie układu zamykania i jednostki wtryskowej, co pozwala na obtryskiwanie wkładek lub wtrysk w płaszczyznę podziału formy. Znakomitym przykładem ogromnej elastyczności wtryskarek są zastosowania związane z produkcją w pomieszczeniach czystych. Przez zastosowanie wyposażenia dodatkowego, takiego jak kołpaki z czystym powietrzem, silniki chłodzone wodą lub przyłącza mediów umieszczone na płytach narzędziowych, można łatwo dostosować wtryskarki ALLROUNDER S do indywidualnych potrzeb klienta. 2 Części wielokomponentowe Modułowa koncepcja wtryskarek ALLROUNDER S jest stosowana także w przypadku maszyn do wtrysku wielokomponentowego. Zestawiając moduły nadające się do określonego zastosowania, można skonfigurować idealną wtryskarkę. Wszystkie jednostki wtryskowe i funkcje formy wtryskowej są zintegrowane w centralnym układzie sterowania SELOGICA, co umożliwia bezpośredni dostęp do wszystkich parametrów przetwórstwa. Dzięki temu nawet skomplikowane operacje są wykonywane w sposób przejrzysty, co umożliwia bezawaryjną produkcję seryjną. Wtryskarki ALLROUNDER S umożliwiają realizację wszystkich znanych technologii wtrysku wielokomponentowego. Wyprodukowano już maszyny z sześcioma niezależnie pracującymi jednostkami wtryskowymi. Dodatkowe informacje Prospekt Kompetencja zastosowań Prospekt Manipulatory /2015

15 3 4 5 Przetwórstwo duroplastów wysoka jakość wyprasek dzięki specjalnemu wyposażeniu Duże elementy możliwość produkcji wyprasek o masie ponad dwa kilogramy Automatyzacja wtryskarki ALLROUNDER i manipulatory od jednego producenta 3 Przetwórstwo duroplastów Firma ARBURG, oferując dostosowany pakiet do duroplastów, umożliwia ich przetwórstwo na hydraulicznych wtryskarkach ALLROUNDER S. Rozwiązanie techniczne obejmuje wszystkie niezbędne elementy, takie jak: trzypłytowa forma z prowadzeniem na czterech kolumnach i centralnym działaniem sił dla uzyskania precyzyjnego kształtu wypraski, termostatowany cieczą zespół plastyfikujący umożliwiający dokładną regulację temperatury, wykonany z dwóch metali zespół plastyfikujący o długim czasie eksploatacji, ślimaki o specjalnej geometrii do przygotowania tworzywa w sposób chroniący włókna. 4 Od mikrowyrobów do dużych części Hydrauliczne wtryskarki ALLROUNDER, dzięki różnorodnym konfiguracjom, mogą być stosowane w bardzo szerokim zakresie. Wtryskarki można skonfigurować zarówno do produkcji mikroczęści o masie poniżej 0,1 grama, jak i elementów o dużej masie lub dużej powierzchni. Stopnie rozbudowy układów hydraulicznego i elektrycznego oraz różne wersje wyposażenia umożliwiają optymalne dostosowanie wtryskarek ALLROUNDER S pod względem zastosowania i zużycia energii. 5 Automatyzacja Zestawienie wtryskarek ALLROUNDER i manipulatorów stanowi podstawę do tworzenia kompletnych linii produkcyjnych, które we współpracy z klientami są projektowane przez dział projektowy firmy ARBURG. Automatyzacja obejmuje wszystkie operacje wykonywane przed procesem wtrysku i po nim. Firma ARBURG, jako generalny wykonawca, świadczy usługi w zakresie optymalizacji wyprasek, wsparcia przy projektowaniu form wtryskowych, kompletacji i uruchamiania maszyn i urządzeń oraz montażu u użytkownika, a także w zakresie wszystkich niezbędnych usług serwisowych. 01/
