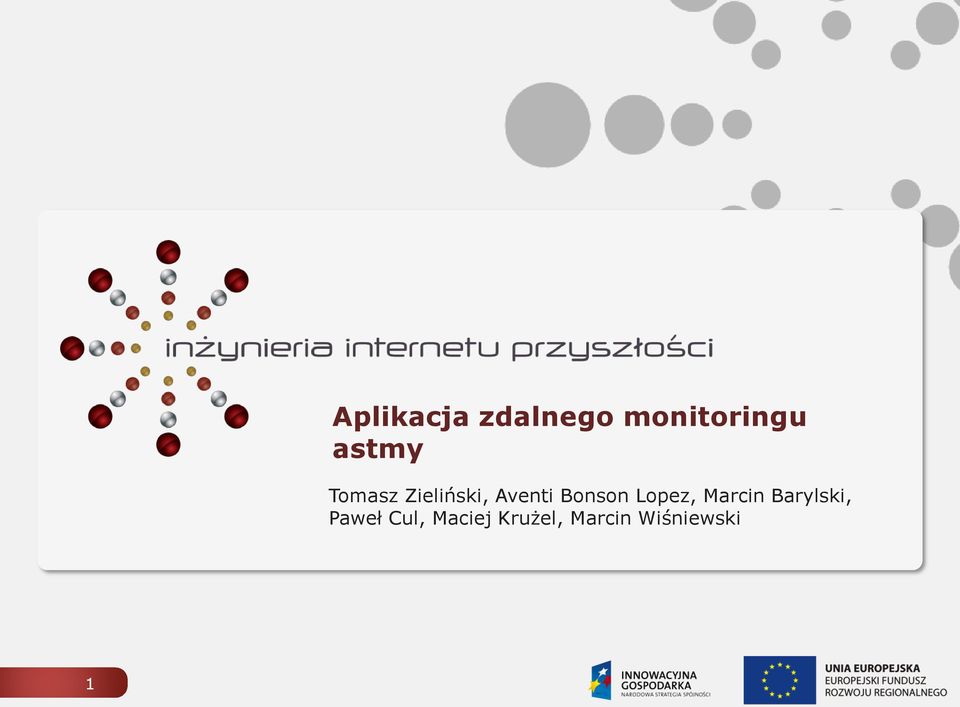

Aplikacja zdalnego monitoringu astmy. Tomasz Zieliński, Aventi Bonson Lopez, Marcin Barylski, Paweł Cul, Maciej Krużel, Marcin Wiśniewski

Wielkość: px

Rozpocząć pokaz od strony:

Download "Aplikacja zdalnego monitoringu astmy. Tomasz Zieliński, Aventi Bonson Lopez, Marcin Barylski, Paweł Cul, Maciej Krużel, Marcin Wiśniewski"

Marian Julian Sobczak
8 lat temu
Przeglądów:

1 Aplikacja zdalnego monitoringu astmy Tomasz Zieliński, Aventi Bonson Lopez, Marcin Barylski, Paweł Cul, Maciej Krużel, Marcin Wiśniewski 1

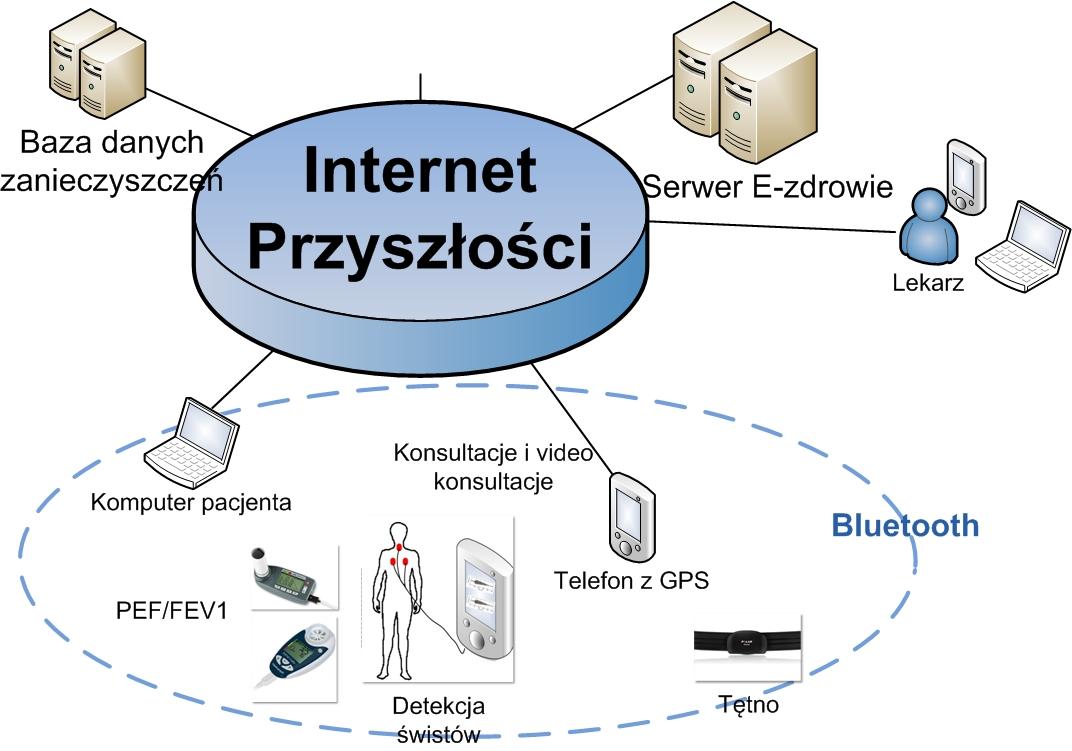

2 Schemat aplikacji 2

3 Terminal mobilny Funkcjonalność: Łączy wszystkie urządzenia zewnętrzne (czujniki) Zapewnia łączność z zewnętrznym serwerem (Wi-Fi, 3G) Komunikacja pomiędzy pacjentem a lekarzem Mobilność Architektura systemu: Interfejsy: Bluetooth, Wi-Fi, 3G, GSM Wyposażony w GPS Windows Mobile 6.5 umożliwia programowanie w technologii.net 3

pacjentem a lekarzem Mobilność Architektura systemu: Interfejsy: Bluetooth,

4 Terminal stacjonarny Funkcjonalność: Pozwala na nadzorowane testy płuc Komunikacja pomiędzy pacjentem a lekarzem Bardziej rozbudowane interfejsy użytkownika Architektura systemu: Interfejsy: Bluetooth, Wi-Fi, USB, inne Kamera internetowa Możliwość programowania w technologii.net 4

interfejsy użytkownika Architektura systemu: Interfejsy: Bluetooth,

Funkcjonalność: 5 Pomiar PEF/FEV1 - funkcjonalność i architektura systemu Pomiar: rano po obudzeniu się, wieczorem przed snem (zawsze przed przyjęciem leków).

5 Funkcjonalność: 5 Pomiar PEF/FEV1 - funkcjonalność i architektura systemu Pomiar: rano po obudzeniu się, wieczorem przed snem (zawsze przed przyjęciem leków). Sygnał dźwiękowy przypomina o badaniu, po nim o lekach. Na podstawie wyników określany jest stan pacjenta za pomocą bramek: (np. norma, alarm żółty, alarm czerwony, panika) Architektura systemu: Czujniki: Asma -1 USB Vitalograph Spirobank II Interfejsy Bluetooth i USB Pomiary są przesyłane do serwera e-zdrowie

Na podstawie wyników określany jest stan pacjenta za pomocą bramek: (np.

kanałowy rejestrator 16 bitów/kanał Interfejs: Bluetooth Częstotliwość próbkowania: 8kHz, 24kHz, 44 khz,

6 Funkcjonalność: Pomiar 2 razy na dzień lub na życzenie Pozwala na przewidywanie ataków duszności Pomiar częstotliwości oddechu Analiza czasu trwania wdechu do wydechu (norma to 3:1) Architektura systemu: 4 kanałowy rejestrator 16 bitów/kanał Interfejs: Bluetooth Częstotliwość próbkowania: 8kHz, 24kHz, 44 khz, 96 khz Pomiary są przesyłane do serwera e-zdrowie Detekcja świstów - funkcjonalność i architektura systemu 6

Funkcjonalność: Pomiar ciągły Pomiar tętna - funkcjonalność i architektura systemu Wzrost tętna może oznaczać atak duszności Pomiar brany z klatki piersiowej Czujnik lekki,

7 Funkcjonalność: Pomiar ciągły Pomiar tętna - funkcjonalność i architektura systemu Wzrost tętna może oznaczać atak duszności Pomiar brany z klatki piersiowej Czujnik lekki, wygodny i nie krępujący ruchów. Wykorzystywany przez sportowców Architektura systemu: Czujnik: Polar Bluetooth WearLink Interfejs: Bluetooth Pomiary analizowane przez telefon pacjenta 7

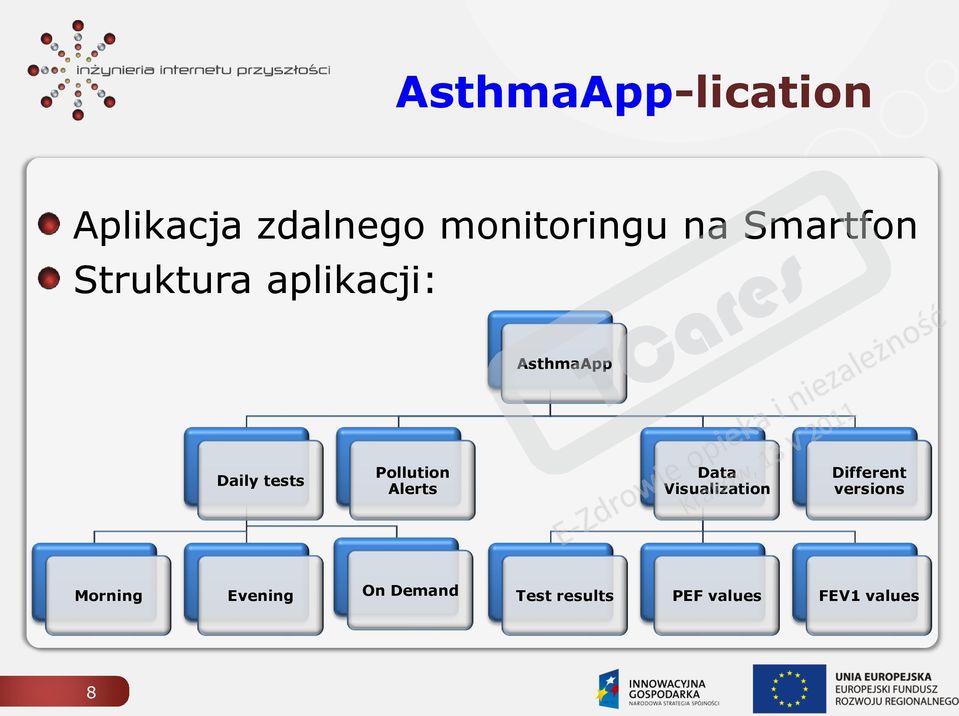

8 AsthmaApp-lication Aplikacja zdalnego monitoringu na Smartfon Struktura aplikacji: Daily tests Pollution Alerts AsthmaApp Data Visualization Different versions Morning Evening On Demand Test results PEF values FEV1 values 8

Alerts AsthmaApp Data Visualization Different versions

9 Testy codzienne Typ: Poranne Wieczorne Na żądanie Użyta technologia Bluetooth detekcja świstów Wifi/3G przesył danych do serwera GPS alarmy zanieczyszczeń 9

10 Alarmy zanieczyszczeń Ustalenie współrzędnych GPS telefonu Wysłanie pozycji GPS do serwera Otrzymanie informacji o zanieczyszczeniach w okolicy pacjenta 10

11 3 rodzaje wykresów: Wyniki dziennych pomiarów Wartości PEF Wartości FEV1 Przedziały czasowe: Ostatni tydzień Ostatni miesiąc Ostatni rok Wizualizacja wyników badań 11

12 Ustawienia aplikacji Interfejs użytkownika jest zoptymalizowany dla 3 typów użytkowników: Standardowy Dzieci Ludzie starsi 12

13 Serwer medyczny Amonit Amonit - architektura system operacyjny Debian baza danych MySQL a używane technologie: php5 xhtml css 13

14 Serwer medyczny Amonit Przegląd funkcjonalności: Ułatwienie monitorowania stanu zdrowia chorych na astmę Przechowywanie danych pacjentów chorych na astmę Odbieranie i zapisywanie wyników testów zebranych przez aplikację mobilną Panel WWW dla lekarza informacje o stanie zdrowia pacjentów, prezentacja odpowiedzi na pytania, wyniki testów Panel WWW dla pacjenta możliwość wprowadzenia wyników testów nie wychodząc z domu Prezentacja graficzna przechowywanych danych wykresy, tabele Informowanie o zanieczyszczeniach powietrza system GPS 14

o stanie zdrowia pacjentów, prezentacja odpowiedzi na pytania, wyniki testów Panel WWW dla pacjenta możliwość wprowadzenia wyników

15 Serwer medyczny Amonit Przechowywane dane: Parametr PEF Parametr FEV1 Odpowiedzi na pytania diagnozujące Wyliczone punkty testowe System rozróżnia otrzymane dane w zależności od czasu przesłania testy poranne, wieczorne oraz specjalne na życzenie pacjenta Implementowane jest przypisanie dopuszczalnych odchyleń przesyłanych parametrów indywidualne dla każdego pacjenta (bazując na cechach takich jak wiek, płeć, wzrost) 15

wieczorne oraz specjalne na życzenie pacjenta Implementowane jest przypisanie dopuszczalnych odchyleń

16 Dane GPS: Serwer medyczny Amonit Serwer umożliwia odebranie koordynat GPS z urządzenia mobilnego i bazując na położeniu pacjenta informuje o bieżącym zagrożeniu zanieczyszczeniami powietrza Źródłem danych o zanieczyszczeniach jest witryna Małopolskiego Monitoringu Powietrza udostępnia ona aktualne dane zebrane z 11 stacji rozmieszczonych w całym województwie Kryterium zagrożenia zdrowia pacjenta jest zawartość tlenku azotu w powietrzu, przyjęto następujące stopnie alarmowe: Zielony (0, 40)μg/m 3 Żółty (40, 400)μg/m 3 Czerwony (400, 500)μg/m 3 Alarmowy zawartość tlenku azotu przekraczająca 500 μg/m 3 16

dane zebrane z 11 stacji rozmieszczonych w całym województwie Kryterium zagrożenia zdrowia pacjenta jest zawartość tlenku azotu w powietrzu, przyjęto

17 Serwer medyczny Amonit Sposoby prezentacji zebranych danych: Tabele Wykresy Aplikacja serwera pozwala na przedstawienie graficznie zebranych wyników wybranego pacjenta Wykresy rysowane dla każdego rodzaju wyniku W trakcie tworzenia jest opcja wyświetlania wyników używając zakresu dat 17

zebranych wyników wybranego pacjenta Wykresy rysowane dla każdego

18 Serwer medyczny Amonit Sposoby komunikacji z lekarzem: Dostęp do danych pacjentów z poziomu panelu WWW Informowanie o nowych wynikach w systemie z wyróżnieniem stopnia zagrożenia zdrowia pacjenta W przygotowaniu wysyłanie wiadomości w przypadku złych wyników chorego Rozważana możliwość wysyłania alarmowej wiadomości SMS do lekarza 18

zagrożenia zdrowia pacjenta W przygotowaniu wysyłanie wiadomości e-mail w przypadku

19 4-kanałowy rejestrator osłuchów płuc Funkcje: Akwizycja świstów płuc Zapis nagrań na kartę SD Transmisja nagrań z wykorzystaniem technologii Bluetooth 19

20 Rejestracja świstów Skuteczną rejestrację dźwięków umożliwiają: 4 przetworniki analogowo-cyfrowe Programowalne wzmacniacze do regulacji wzmocnień kanałów Czułe mikrofony Nagrywanie metodą stetoskopową. 20

Programowalne wzmacniacze do regulacji wzmocnień

21 Zapis danych na kartę SD Możliwość przenoszenia nagrań na komputer Zapis nagrań w formacie wave możliwość odsłuchania w prostym odtwarzaczu plików muzycznych 21

22 Transmisja Bluetooth Wyszukiwanie urządzeń Bluetooth Możliwość prostego parowania urządzeń Możliwość przesłania przez pacjenta nagrania na telefon HTC 22

23 23 Dziękujemy za uwagę!
