2 P O Z I O M Y T O N A S Z A INFORMACJE OGÓLNE NIVISION jest oprogramowaniem do wizualizacji procesów opartym na VISION X9 używającym języka XSDL (Extensible Structure Declaration Language). Konfiguracja zbiorników Konfiguracja przetworników Wizualizacja baz zbiorników Wyświetlanie wartości mierzonych Wyświetlanie wartości granicznych Monitoring trendów Rejestracja pomiarów Obsługa baz danych Archiwizacja Inne funkcje (alarmy) Praca zdalna (LAN lub Internet) Nivision umożliwia wizualizację systemu sterowania procesem zbudowanym z urządzeń NIVELCO na PC. Zastosowane mogą być zarówno przetworniki inteligentne, analogowe lub z komunikacją cyfrową oraz czujniki dwustanowe. System umożliwia łatwą wizualizajcę baz zbiornikowych, urządzeń pomiarowych i procesowych. NIVISION zapewnia szeroki wybór elementów wizualizacyjych wartości mierzonych i granicznych, trendów czasowych, baz danych i logów, umożliwia eksport i import różnych baz danych. Dobrze wykonany projekt NIVISION umożliwia jasny przegląd procesów a co za tym łatwe zarządzanie zapasami. Wielką zaletą systemu NIVISION jest możliwość wizualizacji projektu na komputerze zdalnym (bez instalacji NIVISION) poprzez sieć lokalną lub internet używając tylko przeglądarki internetowej. Jest to doskonałe rozwiązanie do małych i średnich systemów sterowania prosesem, tam gdzie stosowanie systemów SCADA jest zbyt kosztowne. APLIKACJA Etapy dostosowania NIVISION do specyficznej aplikacji: Użytkownik końcowy określa technologiczne, operacyjne i funkcjonalne wymagania aplikacji. W oparciu o wymagania klienta, programista systemu konfiguruje graficznie projekt wizualizacji w systemie deweloperskim NIVISION oraz programuje poszczególne elementy systemu. System deweloperski jest dostępny tylko dla programisty systemu. Kompletny projekt może być uruchamiany przez użytkownika końcowego za pomocą systemu NIVISION runtime. Podstawowe elementy oprogramownia są nazywane "UNIT", które zawierają zastosowane urządzenia (z ich graficzną prezetancją), zmienne urządzenia, obsługa zdarzeń, komunikację i obrazowanie danych pomiarowych. Z takich unitów można zestawić w sposób elastyczny kompletny system pomiarowy dla celów wizualizacji.

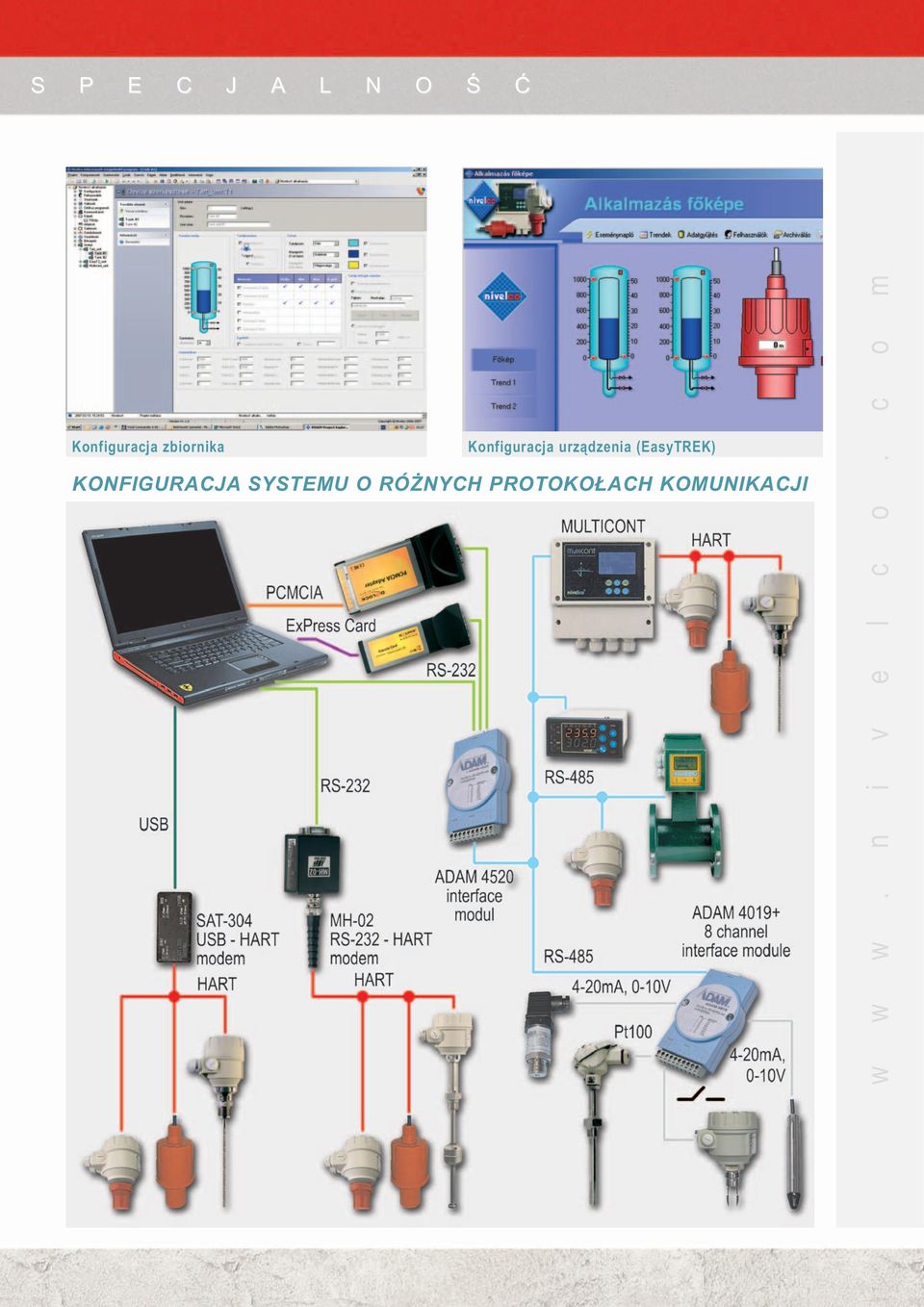

3 S P E C J A L N O Ś Ć Konfiguracja zbiornika Konfiguracja urządzenia (EasyTREK) KONFIGURACJA SYSTEMU O RÓŻNYCH PROTOKOŁACH KOMUNIKACJI w w w. n i v e l c o. c o m

4 JEDNOSTKI KONFIGUROWALNE Urządzenia wielofunkcyjne JEDNOSTKI KONFIGUROWALNE Przetworniki analogowe Tank NIVOPRESS N (4-20 ma, 0-10 V) MULTICONT (RS485) NIVOPRESS D (4-20 ma, 0-10 V) UNICONT PM (RS485, 4-20 ma) NIPRESS (4-20 ma, 0-10 V) UNICONT PD Przetworniki inteligentne EchoTREK 2 i 4-przewodowy (HART, 4-20 ma, RS485) Mierniki, czujniki NIVOFLOAT EasyTREK 2 i 4-przewodowy NIVOCONT K NIVOTRACK NIVOROTA MicroTREK NIVOCONT R PILOTREK NIVOMAG NIVOCAP NIVOPRESS N NIVOPOINT NIVOPRESS D NIVOSWITCH ISOMAG (RS485, 4-20 ma) UNICONT PK THERMOCONT Thermocont TS (Pt100)

5 nivis09l0601b PRZEBIEG PROJEKTÓW Pomiar poziomu w zbiornikach z olejem: Z aparaturą MicroTREK, MULTICONT, obsługującą rejestrację danych, monitorującą trend i bazy danych. System oczyszczania wody: pomiar poziomu wody przy pomocy miernika NIVOPRESS, pomiar w kanale otwartym za pomocą miernika EchoTREK i zwężki Parshall a. Nivelco zastrzega prawo do zmian bez powiadomienia! Cementownia: Pomiar poziomu za pomocą przetwornika falowodowego MicroTREK i przetwornika ultradźwiękowego EchoTREK. System zaopatrzenia w wodę: Pomiar poziomu w zbiornikach przy pomocy miernika NIVOPRESS, mierników ciśnienia i temperatury THERMOCONT. Transmisja sygnału odbywa się bezprzewodowo. Pomiar poziomu substancji chemicznych: Za pomocą ultradźwiękowego miernika poziomu EchoTREK i kontrolera procesu MULTICONT. Wizualizacja zbiorników: pomiar poziomu w zbiornikach z olejem i wodą przy pomocy mierników MicroTREK i kontrolerów procesu MULTICONT za pomocą połączenia internetowego Wymagania systemu: PC lub Notebook z RS232, USB lub PCMCIA Odpowieni interfejs komunikacyjny Microsoft Windows XP Professional Microsoft Office Winzip 5 Gb wolnego miejsca na dysku NIVELCO PROCESS CONTROL CO. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) u FAX: (36-1) sales@nivelco.com NIVELCO-POLAND SP. Z O.O GLIWICE ul. Chorzowska 44b TEL.: u FAX: nivelco@nivelco.pl
