1 POL Podręcznik użytkownika SDCE 021 W SDCE 026 W SDCE 036 W SDCE 051 W SDCE 066 W SDHE 021 W SDHE 026 W SDHE 036 W SDHE 051 W SDHE 066 W SDCE 041 M2 SDCE 051 M2 SDCE 066 M2 SDCE 086 M3 SDHE 041 M2 SDHE 051 M2 SDHE 061 M2 SDHE 086 M3 SDH K SDH K SDH K SDH TK SDH K SDH K SDH K SDH M2W SDH K SDH KZ SDH KZ SDH T KZ SDH KZ 2006 SDH F SDH F SDH TF SDH T F SDH W SDH W

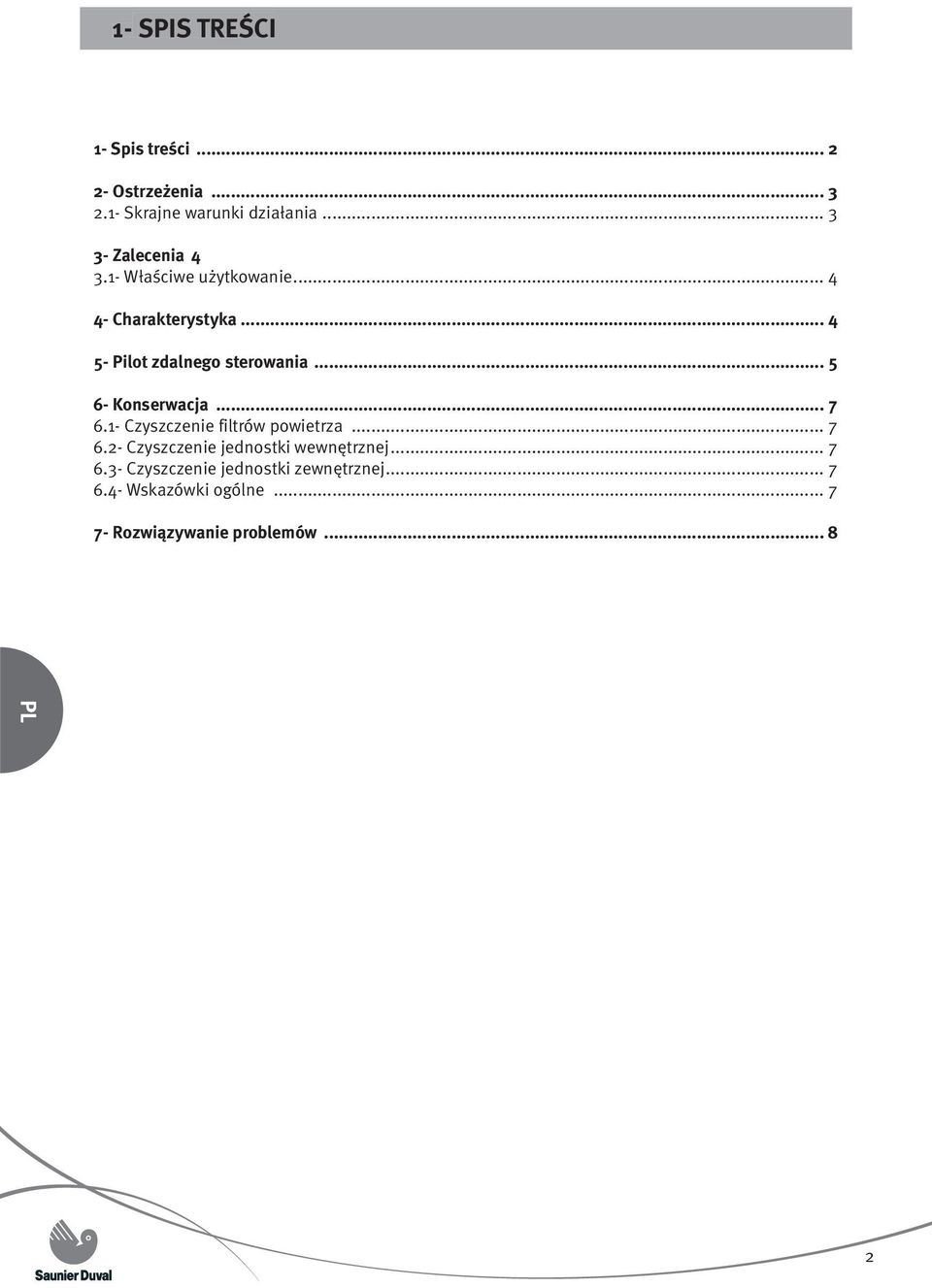

2 1- SPIS TREŚCI 1- Spis treści Ostrzeżenia Skrajne warunki działania Zalecenia Właściwe użytkowanie Charakterystyka Pilot zdalnego sterowania Konserwacja Czyszczenie filtrów powietrza Czyszczenie jednostki wewnętrznej Czyszczenie jednostki zewnętrznej Wskazówki ogólne Rozwiązywanie problemów

3 2- OSTRZEŻENIA Części te muszą być zainstalowane oraz użytkowane zgodnie z przepisami i normami dotyczącymi instalacji chłodniczych, elektrycznych i mechanicznych, obowiązującymi w miejscu instalacji. W związku z polityką ciągłego ulepszania produktów firma Saunier Duval zastrzega sobie prawo do dokonywania zmian w specyfikacji bez uprzedniego zawiadomienia. Firma Saunier Duval nie jest w stanie przewidzieć wszystkich okoliczności mogących stanowić potencjalne zagrożenie. Niniejsze urządzenie zostało zaprojektowane i wyprodukowane do zastosowań w klimatyzacji. Za jego wykorzystanie w inny sposób w gospodarstwie domowym lub w zastosowaniach przemysłowych całkowitą odpowiedzialność ponosi osoba planująca, instalująca lub wykorzystująca urządzenie w taki sposób. Zabrania się kopiowania niniejszego podręcznika bez uzyskania pisemnej zgody. W razie pytań należy zwrócić się do najbliższego dostawcy produktów firmy Saunier Duval SKRAJNE WARUNKI DZIAŁANIA Klimatyzator przeznaczony jest do pracy w niżej przedstawionych temperaturach. W czasie pracy urządzenia należy przestrzegać tych ograniczeń. CHŁODZENIE OGRZEWANIE HEATING 43 C na sucho Na wolnym powietrzu 24 C na sucho 18 C na sucho -7 C na sucho (*) Zakres na pilocie zdalnego sterowania: od 30 C do 17 C Wewnątrz 32 C na sucho 30 C na sucho 18 C na sucho 15 C na sucho 3

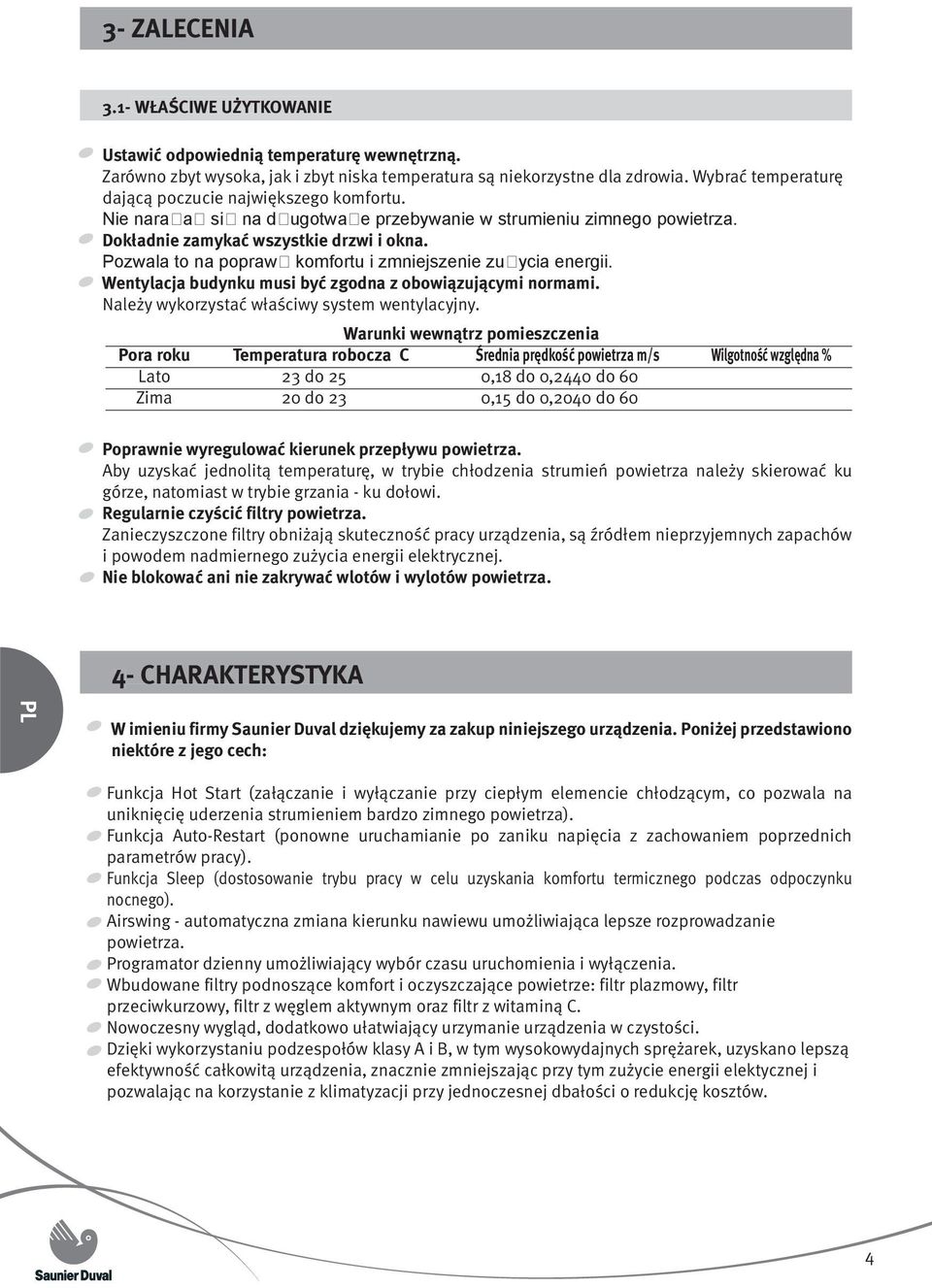

4 3- ZALECENIA 3.1- WŁAŚCIWE UŻYTKOWANIE Ustawić odpowiednią temperaturę wewnętrzną. Zarówno zbyt wysoka, jak i zbyt niska temperatura są niekorzystne dla zdrowia. Wybrać temperaturę dającą poczucie największego komfortu. Nie nara a si na d ugotwa e przebywanie w strumieniu zimnego powietrza. Dokładnie zamykać wszystkie drzwi i okna. Pozwala to na popraw komfortu i zmniejszenie zu ycia energii. Wentylacja budynku musi być zgodna z obowiązującymi normami. Należy wykorzystać właściwy system wentylacyjny. Warunki wewnątrz pomieszczenia Pora roku Temperatura robocza C Średnia prędkość powietrza m/s Wilgotność względna % Lato 23 do 25 0,18 do 0,2440 do 60 Zima 20 do 23 0,15 do 0,2040 do 60 Poprawnie wyregulować kierunek przepływu powietrza. Aby uzyskać jednolitą temperaturę, w trybie chłodzenia strumień powietrza należy skierować ku górze, natomiast w trybie grzania - ku dołowi. Regularnie czyścić filtry powietrza. Zanieczyszczone filtry obniżają skuteczność pracy urządzenia, są źródłem nieprzyjemnych zapachów i powodem nadmiernego zużycia energii elektrycznej. Nie blokować ani nie zakrywać wlotów i wylotów powietrza. 4- CHARAKTERYSTYKA W imieniu firmy Saunier Duval dziękujemy za zakup niniejszego urządzenia. Poniżej przedstawiono niektóre z jego cech: Funkcja Hot Start (załączanie i wyłączanie przy ciepłym elemencie chłodzącym, co pozwala na uniknięcię uderzenia strumieniem bardzo zimnego powietrza). Funkcja Auto-Restart (ponowne uruchamianie po zaniku napięcia z zachowaniem poprzednich parametrów pracy). Funkcja Sleep (dostosowanie trybu pracy w celu uzyskania komfortu termicznego podczas odpoczynku nocnego). Airswing - automatyczna zmiana kierunku nawiewu umożliwiająca lepsze rozprowadzanie powietrza. Programator dzienny umożliwiający wybór czasu uruchomienia i wyłączenia. Wbudowane filtry podnoszące komfort i oczyszczające powietrze: filtr plazmowy, filtr przeciwkurzowy, filtr z węglem aktywnym oraz filtr z witaminą C. Nowoczesny wygląd, dodatkowo ułatwiający urzymanie urządzenia w czystości. Dzięki wykorzystaniu podzespołów klasy A i B, w tym wysokowydajnych sprężarek, uzyskano lepszą efektywność całkowitą urządzenia, znacznie zmniejszając przy tym zużycie energii elektycznej i pozwalając na korzystanie z klimatyzacji przy jednoczesnej dbałości o redukcję kosztów. 4

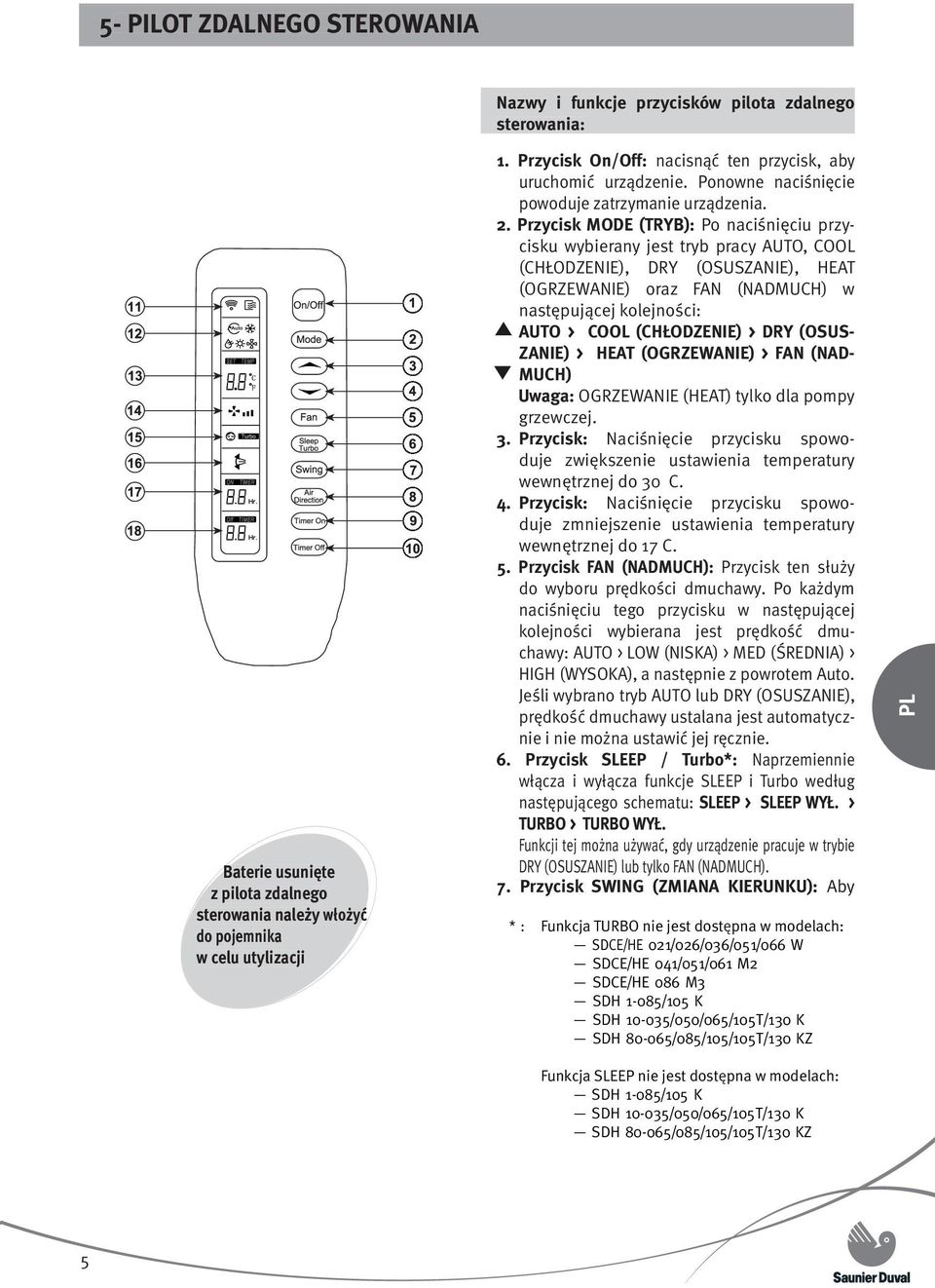

5 5- PILOT ZDALNEGO STEROWANIA Nazwy i funkcje przycisków pilota zdalnego sterowania: Baterie usunięte z pilota zdalnego sterowania należy włożyć do pojemnika w celu utylizacji 1. Przycisk On/Off: nacisnąć ten przycisk, aby uruchomić urządzenie. Ponowne naciśnięcie powoduje zatrzymanie urządzenia. 2. Przycisk MODE (TRYB): Po naciśnięciu przycisku wybierany jest tryb pracy AUTO, COOL (CHŁODZENIE), DRY (OSUSZANIE), HEAT (OGRZEWANIE) oraz FAN (NADMUCH) w następującej kolejności: AUTO > COOL (CHŁODZENIE) > DRY (OSUS- ZANIE) > HEAT (OGRZEWANIE) > FAN (NAD- MUCH) Uwaga: OGRZEWANIE (HEAT) tylko dla pompy grzewczej. 3. Przycisk: Naciśnięcie przycisku spowoduje zwiększenie ustawienia temperatury wewnętrznej do 30 C. 4. Przycisk: Naciśnięcie przycisku spowoduje zmniejszenie ustawienia temperatury wewnętrznej do 17 C. 5. Przycisk FAN (NADMUCH): Przycisk ten służy do wyboru prędkości dmuchawy. Po każdym naciśnięciu tego przycisku w następującej kolejności wybierana jest prędkość dmuchawy: AUTO > LOW (NISKA) > MED (ŚREDNIA) > HIGH (WYSOKA), a następnie z powrotem Auto. Jeśli wybrano tryb AUTO lub DRY (OSUSZANIE), prędkość dmuchawy ustalana jest automatycznie i nie można ustawić jej ręcznie. 6. Przycisk SLEEP / Turbo*: Naprzemiennie włącza i wyłącza funkcje SLEEP i Turbo według następującego schematu: SLEEP > SLEEP WYŁ. > TURBO > TURBO WYŁ. Funkcji tej można używać, gdy urządzenie pracuje w trybie DRY (OSUSZANIE) lub tylko FAN (NADMUCH). 7. Przycisk SWING (ZMIANA KIERUNKU): Aby * : Funkcja TURBO nie jest dostępna w modelach: SDCE/HE 021/026/036/051/066 W SDCE/HE 041/051/061 M2 SDCE/HE 086 M3 SDH 1-085/105 K SDH /050/065/105T/130 K SDH /085/105/105T/130 KZ Funkcja SLEEP nie jest dostępna w modelach: SDH 1-085/105 K SDH /050/065/105T/130 K SDH /085/105/105T/130 KZ 5

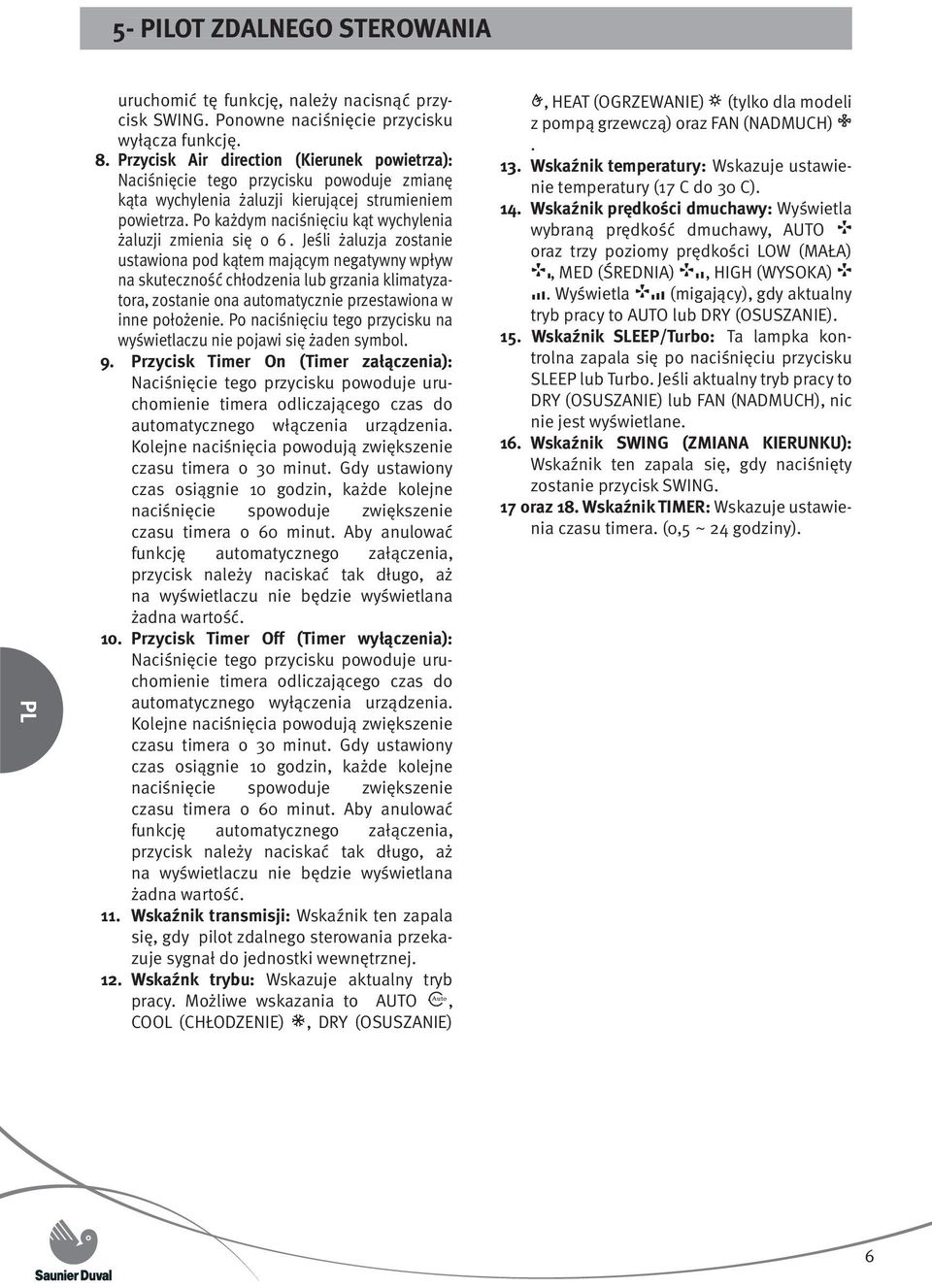

6 5- PILOT ZDALNEGO STEROWANIA uruchomić tę funkcję, należy nacisnąć przycisk SWING. Ponowne naciśnięcie przycisku wyłącza funkcję. 8. Przycisk Air direction (Kierunek powietrza): Naciśnięcie tego przycisku powoduje zmianę kąta wychylenia żaluzji kierującej strumieniem powietrza. Po każdym naciśnięciu kąt wychylenia żaluzji zmienia się o 6. Jeśli żaluzja zostanie ustawiona pod kątem mającym negatywny wpływ na skuteczność chłodzenia lub grzania klimatyzatora, zostanie ona automatycznie przestawiona w inne położenie. Po naciśnięciu tego przycisku na wyświetlaczu nie pojawi się żaden symbol. 9. Przycisk Timer On (Timer załączenia): Naciśnięcie tego przycisku powoduje uruchomienie timera odliczającego czas do automatycznego włączenia urządzenia. Kolejne naciśnięcia powodują zwiększenie czasu timera o 30 minut. Gdy ustawiony czas osiągnie 10 godzin, każde kolejne naciśnięcie spowoduje zwiększenie czasu timera o 60 minut. Aby anulować funkcję automatycznego załączenia, przycisk należy naciskać tak długo, aż na wyświetlaczu nie będzie wyświetlana żadna wartość. 10. Przycisk Timer Off (Timer wyłączenia): Naciśnięcie tego przycisku powoduje uruchomienie timera odliczającego czas do automatycznego wyłączenia urządzenia. Kolejne naciśnięcia powodują zwiększenie czasu timera o 30 minut. Gdy ustawiony czas osiągnie 10 godzin, każde kolejne naciśnięcie spowoduje zwiększenie czasu timera o 60 minut. Aby anulować funkcję automatycznego załączenia, przycisk należy naciskać tak długo, aż na wyświetlaczu nie będzie wyświetlana żadna wartość. 11. Wskaźnik transmisji: Wskaźnik ten zapala się, gdy pilot zdalnego sterowania przekazuje sygnał do jednostki wewnętrznej. 12. Wskaźnk trybu: Wskazuje aktualny tryb pracy. Możliwe wskazania to AUTO, COOL (CHŁODZENIE), DRY (OSUSZANIE), HEAT (OGRZEWANIE) (tylko dla modeli z pompą grzewczą) oraz FAN (NADMUCH). 13. Wskaźnik temperatury: Wskazuje ustawienie temperatury (17 C do 30 C). 14. Wskaźnik prędkości dmuchawy: Wyświetla wybraną prędkość dmuchawy, AUTO oraz trzy poziomy prędkości LOW (MAŁA), MED (ŚREDNIA), HIGH (WYSOKA). Wyświetla (migający), gdy aktualny tryb pracy to AUTO lub DRY (OSUSZANIE). 15. Wskaźnik SLEEP/Turbo: Ta lampka kontrolna zapala się po naciśnięciu przycisku SLEEP lub Turbo. Jeśli aktualny tryb pracy to DRY (OSUSZANIE) lub FAN (NADMUCH), nic nie jest wyświetlane. 16. Wskaźnik SWING (ZMIANA KIERUNKU): Wskaźnik ten zapala się, gdy naciśnięty zostanie przycisk SWING. 17 oraz 18. Wskaźnik TIMER: Wskazuje ustawienia czasu timera. (0,5 ~ 24 godziny). 6

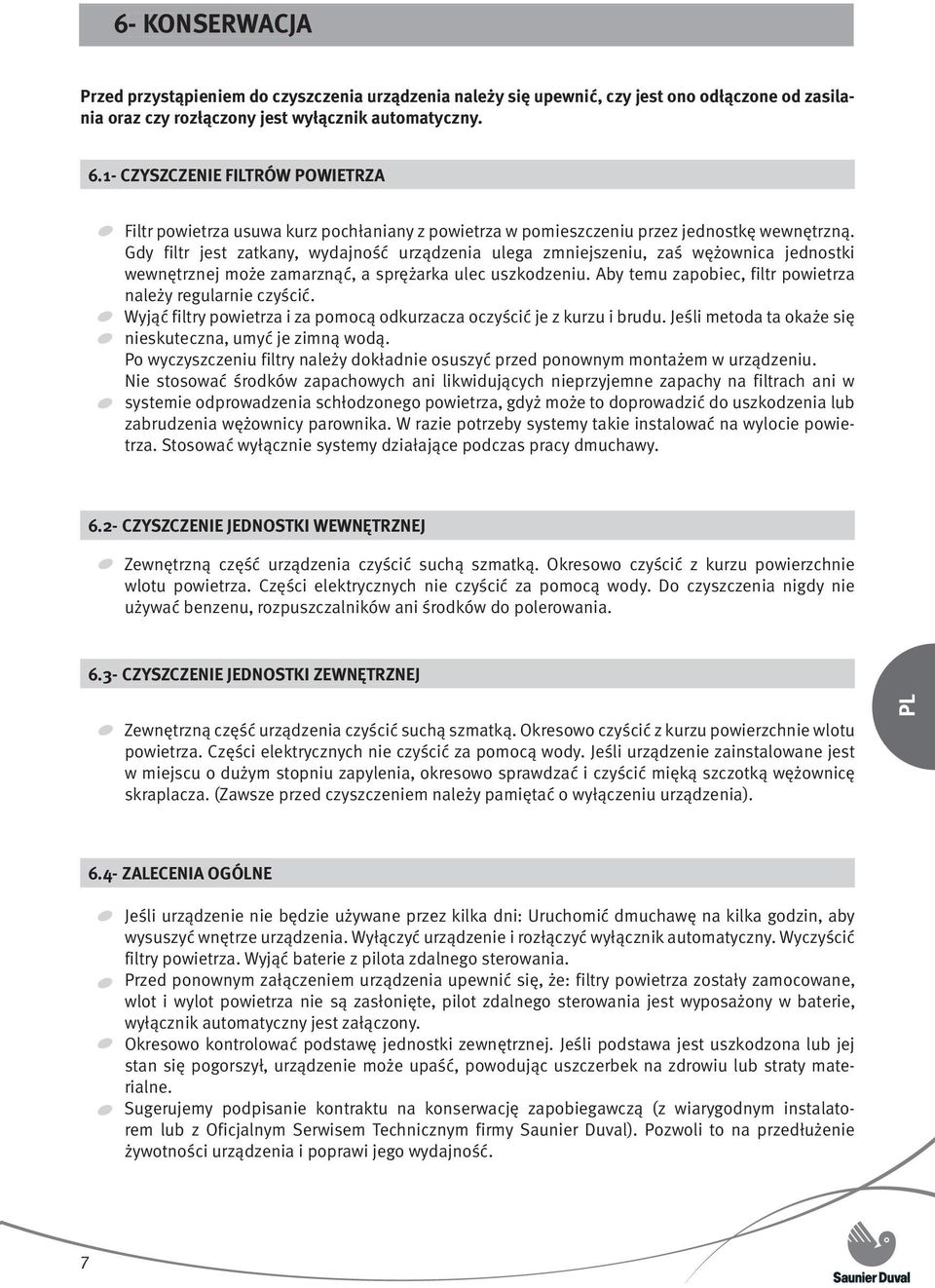

7 6- KONSERWACJA Przed przystąpieniem do czyszczenia urządzenia należy się upewnić, czy jest ono odłączone od zasilania oraz czy rozłączony jest wyłącznik automatyczny CZYSZCZENIE FILTRÓW POWIETRZA Filtr powietrza usuwa kurz pochłaniany z powietrza w pomieszczeniu przez jednostkę wewnętrzną. Gdy filtr jest zatkany, wydajność urządzenia ulega zmniejszeniu, zaś wężownica jednostki wewnętrznej może zamarznąć, a sprężarka ulec uszkodzeniu. Aby temu zapobiec, filtr powietrza należy regularnie czyścić. Wyjąć filtry powietrza i za pomocą odkurzacza oczyścić je z kurzu i brudu. Jeśli metoda ta okaże się nieskuteczna, umyć je zimną wodą. Po wyczyszczeniu filtry należy dokładnie osuszyć przed ponownym montażem w urządzeniu. Nie stosować środków zapachowych ani likwidujących nieprzyjemne zapachy na filtrach ani w systemie odprowadzenia schłodzonego powietrza, gdyż może to doprowadzić do uszkodzenia lub zabrudzenia wężownicy parownika. W razie potrzeby systemy takie instalować na wylocie powietrza. Stosować wyłącznie systemy działające podczas pracy dmuchawy CZYSZCZENIE JEDNOSTKI WEWNĘTRZNEJ Zewnętrzną część urządzenia czyścić suchą szmatką. Okresowo czyścić z kurzu powierzchnie wlotu powietrza. Części elektrycznych nie czyścić za pomocą wody. Do czyszczenia nigdy nie używać benzenu, rozpuszczalników ani środków do polerowania CZYSZCZENIE JEDNOSTKI ZEWNĘTRZNEJ Zewnętrzną część urządzenia czyścić suchą szmatką. Okresowo czyścić z kurzu powierzchnie wlotu powietrza. Części elektrycznych nie czyścić za pomocą wody. Jeśli urządzenie zainstalowane jest w miejscu o dużym stopniu zapylenia, okresowo sprawdzać i czyścić mięką szczotką wężownicę skraplacza. (Zawsze przed czyszczeniem należy pamiętać o wyłączeniu urządzenia) ZALECENIA OGÓLNE Jeśli urządzenie nie będzie używane przez kilka dni: Uruchomić dmuchawę na kilka godzin, aby wysuszyć wnętrze urządzenia. Wyłączyć urządzenie i rozłączyć wyłącznik automatyczny. Wyczyścić filtry powietrza. Wyjąć baterie z pilota zdalnego sterowania. Przed ponownym załączeniem urządzenia upewnić się, że: filtry powietrza zostały zamocowane, wlot i wylot powietrza nie są zasłonięte, pilot zdalnego sterowania jest wyposażony w baterie, wyłącznik automatyczny jest załączony. Okresowo kontrolować podstawę jednostki zewnętrznej. Jeśli podstawa jest uszkodzona lub jej stan się pogorszył, urządzenie może upaść, powodując uszczerbek na zdrowiu lub straty materialne. Sugerujemy podpisanie kontraktu na konserwację zapobiegawczą (z wiarygodnym instalatorem lub z Oficjalnym Serwisem Technicznym firmy Saunier Duval). Pozwoli to na przedłużenie żywotności urządzenia i poprawi jego wydajność. 7

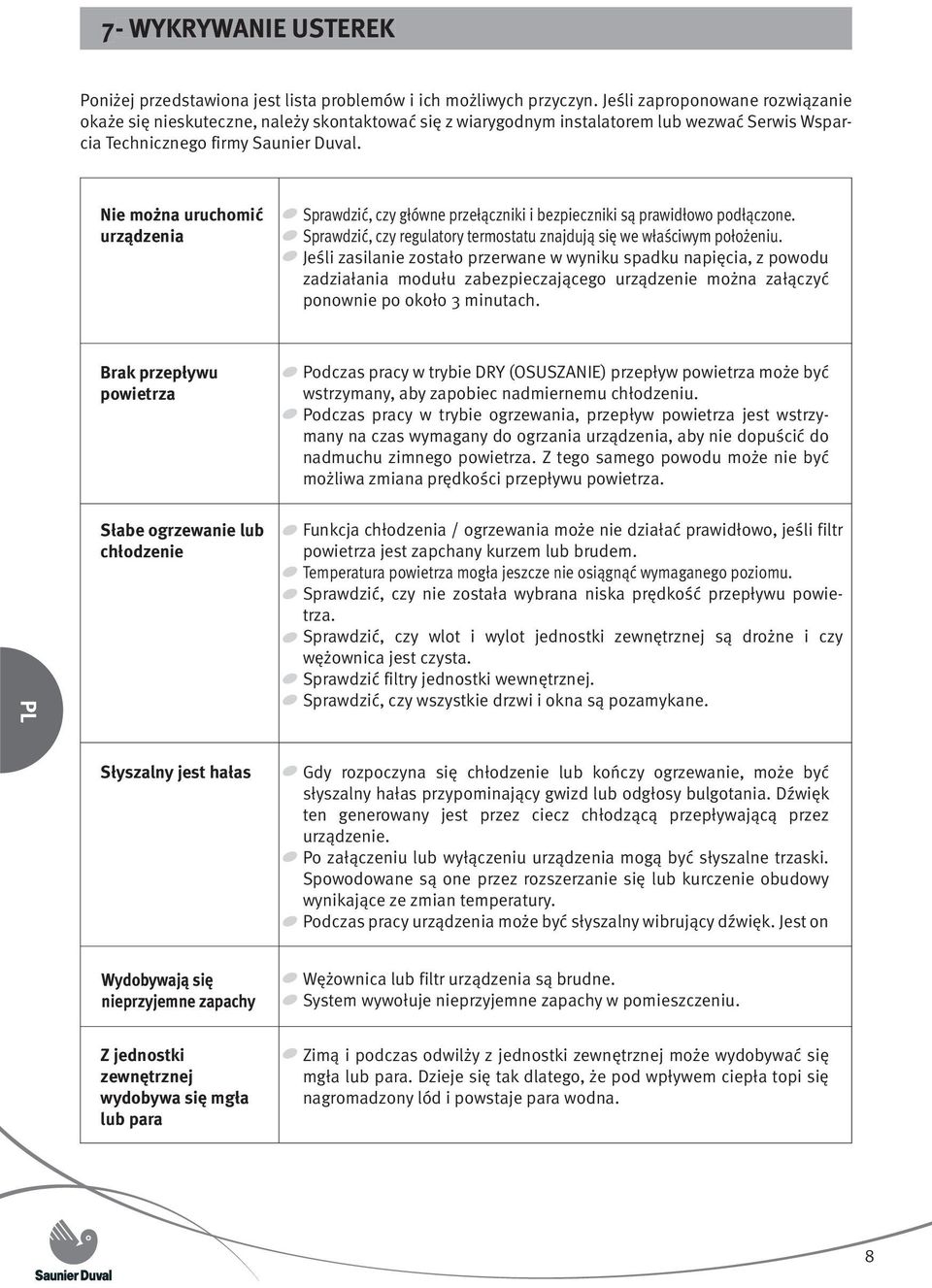

8 7- WYKRYWANIE USTEREK Poniżej przedstawiona jest lista problemów i ich możliwych przyczyn. Jeśli zaproponowane rozwiązanie okaże się nieskuteczne, należy skontaktować się z wiarygodnym instalatorem lub wezwać Serwis Wsparcia Technicznego firmy Saunier Duval. Nie można uruchomić urządzenia Sprawdzić, czy główne przełączniki i bezpieczniki są prawidłowo podłączone. Sprawdzić, czy regulatory termostatu znajdują się we właściwym położeniu. Jeśli zasilanie zostało przerwane w wyniku spadku napięcia, z powodu zadziałania modułu zabezpieczającego urządzenie można załączyć ponownie po około 3 minutach. Brak przepływu powietrza Podczas pracy w trybie DRY (OSUSZANIE) przepływ powietrza może być wstrzymany, aby zapobiec nadmiernemu chłodzeniu. Podczas pracy w trybie ogrzewania, przepływ powietrza jest wstrzymany na czas wymagany do ogrzania urządzenia, aby nie dopuścić do nadmuchu zimnego powietrza. Z tego samego powodu może nie być możliwa zmiana prędkości przepływu powietrza. Słabe ogrzewanie lub chłodzenie Funkcja chłodzenia / ogrzewania może nie działać prawidłowo, jeśli filtr powietrza jest zapchany kurzem lub brudem. Temperatura powietrza mogła jeszcze nie osiągnąć wymaganego poziomu. Sprawdzić, czy nie została wybrana niska prędkość przepływu powietrza. Sprawdzić, czy wlot i wylot jednostki zewnętrznej są drożne i czy wężownica jest czysta. Sprawdzić filtry jednostki wewnętrznej. Sprawdzić, czy wszystkie drzwi i okna są pozamykane. Słyszalny jest hałas Gdy rozpoczyna się chłodzenie lub kończy ogrzewanie, może być słyszalny hałas przypominający gwizd lub odgłosy bulgotania. Dźwięk ten generowany jest przez ciecz chłodzącą przepływającą przez urządzenie. Po załączeniu lub wyłączeniu urządzenia mogą być słyszalne trzaski. Spowodowane są one przez rozszerzanie się lub kurczenie obudowy wynikające ze zmian temperatury. Podczas pracy urządzenia może być słyszalny wibrujący dźwięk. Jest on Wydobywają się nieprzyjemne zapachy Wężownica lub filtr urządzenia są brudne. System wywołuje nieprzyjemne zapachy w pomieszczeniu. Z jednostki zewnętrznej wydobywa się mgła lub para Zimą i podczas odwilży z jednostki zewnętrznej może wydobywać się mgła lub para. Dzieje się tak dlatego, że pod wpływem ciepła topi się nagromadzony lód i powstaje para wodna. 8
