1 Pilot zdalnego sterowania Sterowanie przewodowe Instrukcja obsługi FAN Mode Power Speed MODE SWING Proszę zapoznać się uważnie z instrukcją obsługi i postępować zgodnie z zawartymi w niej zasadami. Proszę zachować instrukcję na wypadek potrzeby późniejszego skorzystania z niej.

2 Pilot Pilot Ⅰ Wyświetlacz i przyciski Tryb pracy Osuszanie Auto Chłodzenie Ogrzewanie Nawilżanie Wskaźnik emisji sygnału Prędkość pracy wentylatora Funkcja emisji anionów Wskaźnik wilgotności Wskaźnik temperatury Silny nawiew Delikatny nawiew Nawiew z prawej/lewej strony Funkcja Timera Funkcja Feeling on am off pm Funkcja Sleep Nawiew w górę/ w dół Wyświetlacz Timera/ zagara Regulacja prędkości nawiewu Regulacja temperatury FAN Wybieranie trybu pracy Regulacja kierunku nawiewu MODE Regulacja temperatury SWING Włączanie i wyłączanie klimatyzatora Uwaga! Powyższy schemat może różnić się od rzeczywistego wyglądu pilota dostarczonego z zakupionym klimatyzatorem. Klimatyzator może również nie posiadać wszystkich funkcji przedstawionych na rysunku. ①" " Klawisz włączania/wyłączania Przyciśnięcie klawisza powoduje uruchomienie klimatyzatora; ponowne przyciśnięcie wyłącza urządzenie. ② Klawisz "MODE" Umożliwia wybór trybu pracy. Każde naciśnięcie klawisza powoduje zmianę trybu pracy klimatyzatora w następującej kolejności: 1

3 Uwaga: Model cooling-only - tylko chłodzenie nie ma funkcji ogrzewania. ③ Klawisz "FAN" Wybór prędkości pracy wentylatora "Low", "Med", "High", "Auto". Low Med High Auto ④ Klawisz "SWING" Odpowiada za zmianę kierunku nawiewu powietrza za pomocą poziomych żaluzji. Po naciśnięciu klawisza żaluzje stopniowo zmieniają kierunek nawiewu powietrza z jednostki. Po osiągnięciu pozycji optymalnej naciśnij ponownie, aby zablokować żaluzje w tym ustawieniu. ⑤ Klawisz "+" lub "-" Klawisze pozwalają na podniesienie lub obniżenie zaprogramowanej temperatury. o o Ustawienia temperatury pochodzą z zakresu od 16 C do 32 C. o Każdorazowe naciśniecie zmienia temperaturę o 1 C. Nie można ustawiać temperatury podczas pracy urządzenia w trybie FAN -wentylacja. Pilot zdalnego sterowania-otwarty Ustawianie czasu programatora i zegara Ustawianie programatora i zegara Funkcja Sleep Włączanie i wyłącznie klimatyzatora Uwaga: Rysunek pokazuje wszystkie segmenty wyświetlacza LCD jako podświetlone. Zjawisko to ma miejsce tylko gdy pilot podłączony jest do zasilania. W normalnym trybie operacyjnym podświetlone są tylko segmenty aktywne. SLEEP POWER /QUIET TIMER/CLOCK Ustawianie czasu programatora i zegara 1. Ustawienie zegara Ustawienie zegara po uruchomieniu pilota. Po uruchomieniu pilota pole wyświetlacza pokazujące czas będzie migać. O twórz klapkę pilota i za pomocą przycisków wprowadź aktualny czas. Zegar działa w systemie 12-godzinnym z oznaczeniem: a.m. i p.m. Za pomocą klawisza TIMER / CLOCK zatwierdź wprowadzone zmiany. Ustawienie zegara podczas użytkowania pilota Wciśnij i przytrzymaj klawisz TIMER / CLOCK, a pole wskazujące godzinę zacznie migać. O twórz klapkę pilota i za pomocą przycisków wprowadź aktualny czas. 2

4 2. Ustawienie programatora czasowego Włączenie programatora czasowego. Przy wyłączonym klimatyzatorze naciśnij klawisz TIMER / CLOCK, na wyświetlaczu pojawi się migający symbol:. Za pomocą klawiszy wprowadź czas uruchomienia:. Zegar działa w systemie 12-godzinnym z oznaczeniem: a.m. i p.m. Zatwierdź ustawienia czasowe za pomocą klawisza TIMER / CLOCK. Wprowadź inne ustawienia trybu pracy klimatyzatora ( tryb pracy, temperatura, nawiew swing, prędkość wentylatora, itp.. ) Wprowadzone ustawienia zostana zapisane na wyświetlaczu. Kiedy nadejdzie określona pora klimatyzator zostanie uruchomiony zgodnie z wprowadzonymi ustawieniami. Wyłączenie programatora czasowego 3. Ustawianie funkcji Sleep Naciśnij klawisz SLEEP, na wyświetlaczu pojawi się symbol, funkcja sleep została włączona. Po 1 godzinie pracy klimatyzatora w trybie chłodzenia zaprogramowana temperatura wzrośnie automatycznie o 1. Po kolejnej godzinie pracy temperatura wzrośnie o kolejny 1. Po 1 godzinie pracy klimatyzatora w trybie ogrzewania zaprogramowana temperatura obniży się automatycznie o 2, po kolejnej godzinie temperatura obniży się o kolejne 2. Po 7 godzinach pracy w trybie SLEEP klimatyzator zostanie automatycznie wyłączony.. Aby skasować funkcję naciśnij ponownie klawisz SLEEP lub klawisz. (Uwaga: przy aktywnej funkcji SLEEP możliwe jest przełączanie klimatyzatora na inne tryby pracy jednak wybranie innego trybu pracy powoduje skasowanie funkcji SLEEP. Naciśnięcie klawisza spowoduje wprowadzenie nowych ustawień temperatury. W trybie wentylacji nie ma funkcji SLEEP.) 4. Ustawianie kierunku nawiewu powietrza Jednostka posiada cztery kratki wylotu powietrza, z których każda posiada żaluzje regulujące kierunek nawiewu powietrza. Działanie żaluzji jest zintegrowane - nie można ustawiać każdej z nich oddzielnie. Żaluzje mogą być ustawione na stałe, lub na określony czas. Zalecane jest ustawienie żaluzji w najbardziej komfortowej pozycji i pozostawienie ich w tym położeniu. Zalecenia producenta przedstawione są na obrazkach. UWAGA-- nie wolno ręcznie zmieniać położenia żaluzji, może to spowodować uszkodzenie mechanizmu. 3

5 Zdalne sterowanieⅡ Opis klawiszy Opis wyświetlacza LCD TRANSMIT DIGITAL /OFF SET ROOM TRYB PRACY TRYB PRACY PRĘDKOŚĆ TIMER OFF TIMER FUNKCJA FEELING Kontrolka /OFF: jest zapalona lub nie w zależności od tego czy pilot jest uruchomiony czy nie. Wyświetlacz cyfrowy: w normalnym trybie pracy wyświetla zaprogramowaną temperaturę. Przy uruchomionej funkcji FEELING pokazuje temperaturę pomieszczenia, a przy ustawionym programatorze czasowym - wyświetla jego ustawienia. UWAGA: Rysunek przedstawia schemat typowego pilota i prezentuje klawisze niemal wszystkich dostępnych funkcji. Może różnić się wyglądem od pilota dołączonego do zakupionego klimatyzatora. ① Klawisz /OFF Klawisz uruchamia i zatrzymuje pracę klimatyzatora. ② Klawisz SPEED Low Auto Med High Wybieranie prędkości pracy klimatyzatora według nastepującej kolejności: :③ Klawisz FEELING Klawisz FEELING uruchamia funkcję FEELING. Przy uruchomionej funkcji FEELING wyświetlacz LCD pokazuje temperaturę pomieszczenia, przy wyłączonej funkcji wyświetla zaprogramowaną temperaturę. Funkcja nie jest dostępna gdy klimatyzator pracuje w trybie wentylacji. 4

6 ④ Klawisz TIMER Ustawienie czasu włączenia - 1.Naciśnij klawisz TIMER na pilocie, a na wyświetlaczu LCD pojawi się symbol TIMER i czas uruchomienia klimatyzatora. Zakres czasowy programatora sięga od 0.5 do 24 godzin. 2. Za pomocą klawiszy i wprowadź pożądany czas uruchomienia klimatyzatora. Każdorazowe naciśnięcie klawisza przesuwa czas uruchomienia o 0.5 godziny. Po przekroczeniu 10 godzin każdorazowe naciśnięcie klawisza przesuwa czas uruchomienia o pełną godzinę. 3.Naciśnij ponownie klawisz TIMER aby uruchomić funkcję. 4.Po wprowadzeniu czasu uruchomienia klimatyzatora można przystąpić do programowania innych funkcji (trybu pracy, temperatury, nawiewu swing, prędkości wentylatora, itp.). Wyświetlacz będzie pokazywał wprowadzone ustawienia, a po upływie zaprogramowanego czasu klimatyzator rozpocznie pracę zgodnie z zaprogramowanym trybem. Ustawienie czasu wyłączenia - OFF 1. Naciśnij klawisz TIMER na pilocie, a na wyświetlaczu LCD pojawi się symbol TIMER OFF i zaprogramowany czas. Zakres czasowy programatora sięga od 0.5 do 24 godzin. 2.Za pomocą klawiszy i wprowadź pożądany czas wyłączenia klimatyzatora. Każdorazowe naciśnięcie klawisza przesuwa czas uruchomienia o 0.5 godziny. Po przekroczeniu 10 godzin każdorazowe naciśnięcie klawisza przesuwa czas wyłączenia o pełną godzinę. 3.Naciśnij ponownie klawisz TIMER aby uruchomić funkcję programatora. ⑤Klawisze i Za pomocą klawiszy + i - można wprowadzić pożądaną temperaturę z zakresu od 16 d o 32. Naciśnięcie klawisza powoduje zmianę temperatury na wyświetlaczu. ⑥Klawisz MODE Umożliwia wybór optymalnego trybu pracy klimatyzatora. Każdorazowe naciśnięcie powoduje zmianę trybu pracy według nastepującej kolejności: AUTO COOL DRY HEAT FA N AUTO Uwaga: Klimatyzator typu cold wind nie ma funkcji ogrzewania. ⑦ Klawisz SLEEP 1.Po naciśnięciu klawisza SLEEP na jednostce wewnętrznej zapala się kontrolka tej funkcji. 2. Po 1 godzinie pracy klimatyzatora w trybie chłodzenia zaprogramowana temperatura wzrośnie automatycznie o 1. Po kolejnej godzinie pracy temperatura wzrośnie o kolejny 1. 3.Po 1 godzinie pracy klimatyzatora w trybie ogrzewania zaprogramowana temperatura obniży się automatycznie o 2, po kolejnej godzinie temperatura obniży się o kolejne Po 7 godzinach pracy w trybie SLEEP klimatyzator zostanie automatycznie wyłączony.. UWAGA: Tryb SLEEP kasowany jest za pomocą klawiszy MODE lub /OFF na pilocie. ⑧ Klawisz SWING Po naciśnięciu klawisza poziome żaluzje odpowiedzialne za kierunek nawiewu powietrza zaczną się automatycznie wychylać. Po uzyskaniu optymalnego ustawienia naciśnij klawisz ponownie, aby zablokować żaluzje. 5

7 ⑨ Klawisz SCREEN Klawisz ten włącza i wyłącza wyświetlacz LCD. Zastosowanie 1.Tryb automatyczny ⑴ Naciśnij klawisz MODE i wybierz automatyczny tryb pracy. ⑵ Naciśnij klawisz SPEED i wybierz odpowiednią prędkość wentylatora. Prędkość wentylatora wybieramy z zakresu: LOW, MID, HIGH, AUTO. ⑶Naciśnij klawisz /OFF - zapala się kontrolka stanu pracy i klimatyzator zostaje uruchomiony w trybie automatycznym. Ponowne naciśnięcie klawisza powoduje wyłączenie klimatyzatora. 2.Tryb chłodzenia/ogrzewania (klimatyzator typu cold wind nie ma funkcji ogrzewania) ⑴Naciskając klawisz MODE wybierz tryb chłodzenia - Cooling lub ogrzewania - Heating. ⑵Wprowadź pożądaną temperaturę za pomocą klawiszy i.temperatura ustawiana jest z dokładnością co do 1 w zakresie od 16 do 32. ⑶Za pomocą klawisza SPEED wybierz prędkość wentylatora. Zakres prędkości wentylatora: LOW, MID, HIGH, AUTO. ⑷Naciśnięcie klawisza /OFF automatycznie uruchamia klimatyzator; zapala się kontrolka stanu pracy. Ponowne naciśnięcie klawisza wyłącza klimatyzator. 3. Tryb wentylacji ⑴ Naciskając klawisz MODE wybierz tryb wentylacji - Fan. ⑵Za pomocą klawisza SPEED wybierz prędkość wentylatora. Zakres prędkości wentylatora: LOW, MID, HIGH. ⑶Naciśnięcie klawisza /OFF automatyczn ie uruchamia klimatyzator; zapala się kontrolka stanu pracy. Ponowne naciśnięcie klawisza wyłącza klimatyzator. Uwaga: w trybie cyrkulacji powietrza ustawianie temperatury nie przynosi efektów. 4.Tryb osuszania ⑴Naciskając klawisz MODE wybierz tryb osuszania - Dry. ⑵Wprowadź pożądaną temperaturę za pomocą klawiszy i.temperatura ustawiana jest z dokładnością co do 1 w zakresie od 16 do 32. ⑶Za pomocą klawisza SPEED wybierz prędkość wentylatora. Zakres prędkości wentylatora: LOW, MID, HIGH, AUTO. ⑷Naciśnięcie klawisza /OFF automatycznie uruchamia klimatyzator; zapala się kontrolka stanu pracy. Ponowne naciśnięcie klawisza wyłącza klimatyzator. 6

8 5.Funkcja nocnego podświetlenia w pilocie ( Nie jest dostępna we wszystkich pilotach ) Aby zwiększyć komfort korzystania z pilota również w nieoświetlonym pomieszczeniu został on wyposażony w podświetlenie i fluoroscencyjne klawisze. Podświetlenie włączane jest po dotknięciu któregokolwiek klawisza i jego delikatne światło ułatwia korzystanie z pilota w ciemności. Podświetlenie gaśnie automatycznie po 10 sekundach od ostatniego dotknięcia klawisza.. Uwaga: Schemat wyświetlacz przedstawiony obok pokazuje symbole wszystkich dostępnych funkcji klimatyzatora. W rzeczywistości wyświetlacz pokazuje jedynie symbole aktualnych ustawień. Instrukcja ta przedstawia wszystkie możliwe funkcje obsługiwane za pomocą pilota. Jeżeli po wybraniu odpowiedniego klawisza funkcja nie zostaje uruchomiona, może to oznaczać, że nie jest ona dostępna w danym klimatyzatorze. 7

9 Zakładanie baterii 1.Zdejmij klapkę odsuwając ja w kierunku wskazanym strzałką. 2.Włóż dwie nowe baterie (7#), zwracając uwagę na położenie biegunów. 3.Załóż klapkę z powrotem. Uwaga 1.Skieruj pilot na odbiornik sygnału umieszczony w klimatyzatorze.. 2.Pilot powinien znajdować się w odległości nie większej niż 8 metrów od odbiornika. 3.Pomiędzy pilotem a odbiornikiem sygnału nie powinno być żadnych przeszkód. 4.Nie należy rzucać pilotem. Unikaj też przypadkowego upuszczenia. 5.Nie narażaj pilota na bezpośrednie działanie promieni słonecznych lub innego źródła ciepła. 6.Używaj dwóch baterii 7#, nie używaj akumukatorów. 7.Jeżeli pilot nie będzie używany przez dłuższy czas, wyjmij baterie. 8.Baterie należy wymienić gdy jednostka wewnętrzna nie emituje dźwięku przy przesyłaniu sygnału lub gdy na wyświetlaczu nie zapala się kontrolka transmisji sygnału. 9.Jeżeli przy naciśnięciu klawisza pilota następuje zresetowanie ustawień baterie są słabe i należy je wymienić. 10.Zużyte baterie wyrzuć do przeznaczonych do tego celu pojemników. 8

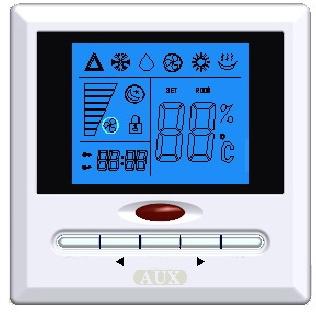

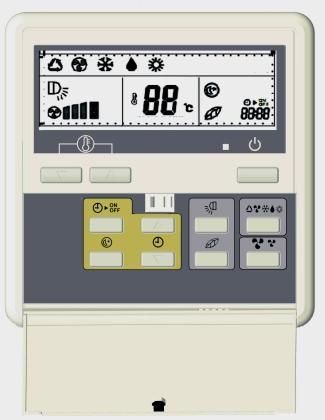

10 Sterowanie przewodowe Sterowanie przewodowe Ⅰ Osuszanie Funkcja Sleep Wentylacja Ogrzewanie Obsługa sterownika przewodowego l Elektryczne ogrzewanie 1. Wszystkie funkcje sterowania przewodowego Chłodzenie są takie same jak w przypadku zdalnego sterowania Auto i tam też należy szukać instrukcji obsługi Prędkość wentylatora Wentylacjae poszczególnych funkcji. 2. Sterownik przewodowy może być używany Timer razem z pilotem zdalnego sterowania Odbiornik sygnału bezprzewodowego Wskaźnik temperatury. przez skierowanie pilota w stronę odbiornika sygnału bezprzewodowego pokazanego na rysunku obok. Mode Power Temp. - Speed Wentylacja Osuszanie Chłodzenie Ogrzewanie Auto Temp. + Wskaźnik temperatury Funkcja emisji anionów Timer Nawiew w górę/ w dół Sterowanie przewodowe Ⅱ Obsługa sterownika przewodowego Wskaźnik pracy urządzenia Odbiornik sygnału bezprzewodowego Temp. / -regulacja temperatury 1.Funkcje sterowania przewodowego są takie jak w przypadku zdalnego sterowania. Jedyną różnicą jest sposób ustawiania zegara i programatora czasowego. 2.Ustawienie zegara /OFF Funkcja Timing Funkcja Sleep Time / - ustawianie czasu Nawiew w górę/ w dół Funkcja emisji a nionów Naciśnij i przytrzymaj przez 5 sekund Tryb pracy klawisz OFF aby przejść do trybu Prędkość wentylatora ustawiania czasu z migającym wskazaniem godziny [Hour]. Za pomocą klawisza TIME / wprowadź bieżącą godzinę. Następnie ponownie naciśnij klawisz OFF aby rozpocząć wprowadzanie minut. Wskazanie [Minute] miga. Dodając lub odejmując po minucie za pomocą klawisza TIME / wprowadź aktualny czas. Aby zatwierdzić ustawienia przyciśnij ponownie klawisz OFF (lub przez 5 sekund nie przyciskaj klawiszy TIME / and OFF ). Ustawianie czasu zostało zakończone i zegar będzie działał zgodnie z danymi, które zostały wprowadzone. (PS: Dłuższe przyciskane klawisza TIME / powoduje szybszą zmianę czasu.) 9

11 3.Programator czasowy Timing on- ustawienia czasu uruchomienia klimatyzatora: W trybie wyłączonego OFF i symbol programatora należy nacisnąć raz przycisk OFF zacznie migać na wyświetlaczu. Równocześnie zacznie migać pole programatora wskazujące godzinę [Hour]. Za pomocą przycisków TIME / wprowadzamy pożądaną godzinę dodając lub odejmując po jednej. Zatwierdzamy za pomocą przycisku OFF i na wyświetlaczu zaczyna migać pole wskazujące minuty. Przechodzimy do wprowadzenia ustawień minutowych dodając lub odejmując po minucie za pomocą klawisza TIME / ". Aby zatwierdzić ustawienia należy ponownie nacisnąć klawisz OFF " (lub przez 5 sekund nie naciskać klawiszy TIME / ani ). Symbol OFF na wyświetlaczu OFF zacznie świecić normalnie. Programator czasowy został ustawiony i zegar wskazuje godzinę bieżącą. (PS: Dłuższe przyciskane klawisza TIME / powoduje szybszą zmianę czasu.) 4.Timing off: ustawienia czasu wyłączenia klimatyzatora wprowadzamy analogicznie. Instalacjala sterownika przewodowego Instalacja sterownika przewodowego 1. Odłącz panel bazy od sterownika przewodowego. 2. Za pomocą dwóch śrub przymocuj panel do ściany tak jak pokazano na rysunku. 3. Przed podłączeniem sterownika przewodowego do bazy upewnij się, że kabel podłączający sterownik jest łatwo dostępny. 4. Podłącz kabel sterownika przewodowego do jednostki wewnętrznej za pomocą kabla dołączonego w zestawie. Pokrywa podzespołu Baza Sterownik przewodowy I Ⅰ Otwór instalacyjny Zdejmij Mode Power Speed Śruba z łbem o nacięciu krzyżowy Baza Pokrywa podzespołu Sterownik przewodowy Ⅱ Zdejmij Śruba z łbem o nacięciu krzyżowy 10 Otwór instalacyjny
