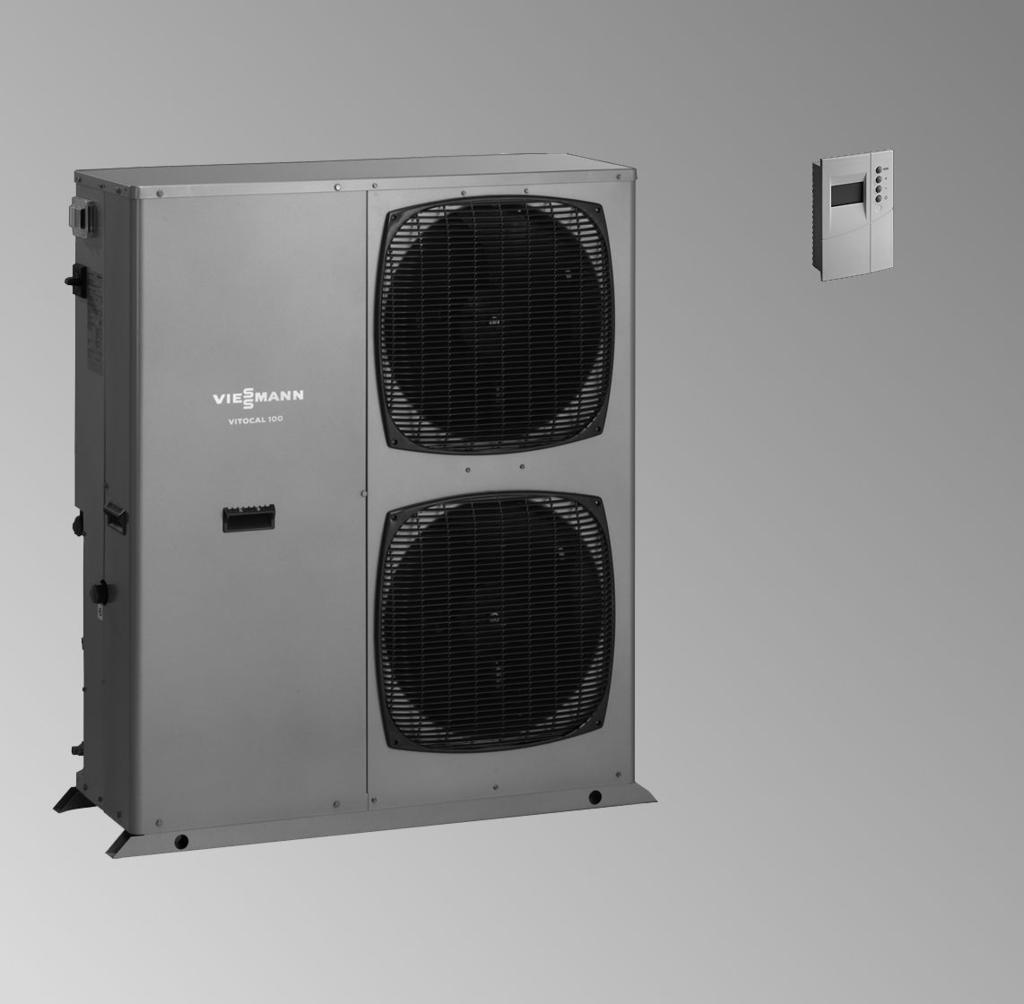

1 Instrukcja obsługi dla użytkownika instalacji VIESMANN Vitocal 100 Typ AWC (230/400 V) Odwracalna pompa ciepła powietrze/woda VITOCAL /2006 Proszę zachować!

2 Wskazówki bezpieczeństwa Dla własnego bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja obsługi skierowana jest do osób obsługujących instalację pompy ciepła. Niebezpieczeństwo Niefachowo przeprowadzone prace przy instalacji mogą doprowadzić do wypadków zagrażających życiu. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Zachowanie w razie pożaru Niebezpieczeństwo W przypadku wystąpienia otwartego ognia istnieje niebezpieczeństwo poparzenia. Wyłączyć urządzenie. Używać tylko atestowanych gaśnic klasy pożarowej ABC. Wymogi dotyczące kotłowni Uwaga! Nieodpowiednie warunki otoczenia mogą spowodować uszkodzenie urządzenia i zagrozić bezpieczeństwu eksploatacji. Zapewnić temperaturę otoczenia między 0ºC a 35ºC. Unikać długotrwałej, wysokiej wilgotności powietrza (np. wskutek częstego suszenia prania). Ta wskazówka bezpieczeństwa dotyczy tylko pomp ciepła pracujących wewnątrz pomieszczeń oraz podzespołów regulatora przeznaczonych do instalacji w budynku. Pompy ciepła przeznaczone na zewnątrz są odporne na warunki atmosferyczne. 2

3 Wskazówki bezpieczeństwa Dla własnego bezpieczeństwa (ciąg dalszy) Elementy dodatkowe, części zamienne i szybkozużywające się Uwaga! Elementy, które nie zostały sprawdzone w połączeniu z instalacją, mogą spowodować jej uszkodzenie lub zakłócić prawidłowe funkcjonowanie. Montażu lub wymiany może dokonywać tylko firma specjalistyczna. 3

4 Informacje wstępne Vitocal 100 Urządzenie Vitocal 100 to odwracalna pompa ciepła powietrze/woda z napędem elektrycznym. Urządzenie nadaje się w jednakowym stopniu do ogrzewania jaki i chłodzenia (za pomocą obiegu grzewczego instalacji ogrzewania podłogowego lub klimakonwektów) Ewentualne szczyty zapotrzebowania są pokrywane za pomocą zintegrowanego ogrzewania elektrycznego (eksploatacja monoenergetyczna). Urządzenie wyposażone jest we wbudowane przeponowe naczynie zbiorcze (o pojemności 5 litrów), pompę obiegową do obiegu grzewczego lub chłodzenia oraz niezbędne urządzenia zabezpieczające. Termostat pomieszczenia przeznaczony do montażu w głównym pomieszczeniu mieszkalnym należy do zakresu dostawy. Pierwsze uruchomienie Pierwszego uruchomienia instalacji wyposażonej w pompę Vitocal 100 musi dokonać firma instalatorska. 4

5 Miejsce obsługi Wskaźniki i elementy obsługowe na termostacie pomieszczenia Po podłączeniu pompy ciepła do zasilania, na wyświetlaczu termostatu pojawia się temperatura pomieszczenia i pozostałe symbole informujące o stanie roboczym pompy. G A MODE B F C D E A Wyświetlacz B Temperatura pomieszczenia C Proces grzewczy aktywny D Tryb chłodzenia E Tryb oczekiwania F Przyciski obsługowe G Tryb grzewczy 5

6 Ustawienia Ustawienia Wskazówka Termostat mierzy temperaturę pomieszczenia, w którym jest zainstalowany. Wartości temperatury dla następujących ustawień można regulować w zakresie od 10 C do 30 C w krokach co 0,5. Ustawienie fabryczne to 20 C. Ustawianie trybu grzewczego i chłodzenia Nacisnąć następujący przycisk: M do ustawienia trybu grzewczego lub chłodzenia. Na wyświetlaczu pojawia się c dla trybu grzewczego lub b dla trybu chłodzenia. Pokazywany wcześniej symbol gaśnie. Ustawianie maks. temperatury pomieszczenia dla trybu grzewczego Musi być ustawiony tryb grzewczy (wskaźnik: c). 2. a/b aby ustawić wymaganą wartość. Nacisnąć następujące przyciski: 1. a przytrzymać ok. 2 s, pojawia się możliwość ustawienia maks. zadanej temperatury pomieszczenia. Po ok. 2 s ponownie pojawia się automatycznie wskazanie temperatury pomieszczenia. 6

7 Ustawienia Ustawienia (ciąg dalszy) Ustawianie min. temperatury pomieszczenia dla trybu chłodzenia Musi być ustawiony tryb chłodzenia (wskaźnik: b). 2. a/b aby ustawić wymaganą wartość. Nacisnąć następujące przyciski: 1. a przytrzymać ok. 2 s, pojawia się możliwość ustawienia min. zadanej temperatury pomieszczenia. Po ok. 2 s ponownie pojawia się automatycznie wskazanie temperatury pomieszczenia. Korygowanie temperatury rzeczywistej Można wyregulować temperaturę rzeczywistą za pomocą trybu korekty, jeśli stwierdzona zostanie różnica między wyświetlaną temperaturą rzeczywistą, a temperaturą pokazywaną np. przez termometr. 7

8 Ustawienia Ustawienia (ciąg dalszy) Nacisnąć następujące przyciski: 1. 9 przytrzymać 10 s, pojawia się wskaźnik do korekty wartości nacisnąć, aby zamknąć tryb korekty. Ponownie pojawia się wskazanie temperatury pomieszczenia oraz symbol c lub b. Wskazanie podczas uruchomienia: 0 C 2. a/b do korygowania wartości. Możliwe ustawienie: od -5 do +5 C Tryb oczekiwania pompy ciepła Pompę ciepła można przełączyć na tryb oczekiwania (np. poza okresem grzewczym). 8

9 Ustawienia Ustawienia (ciąg dalszy) Nacisnąć następujący przycisk: 1. 9 aby ustawić tryb oczekiwania. Pojawia się następujący komunikat: 2. 9 aby wyłączyć tryb oczekiwania. Ponownie pojawia się wskazanie temperatury pomieszczenia oraz symbol c lub b. B-B-B-B Wskazówka Na wyświetlaczu modułu obsługowego urządzenia zewnętrznego (Vitocal 100) pojawia się komunikat E00. 9

10 Ważne wskazówki dotyczące pompy Vitocal 100 Komunikaty Tryb SET ON OFF Komunikaty ( E01 do E46 ) pojawiają się wyłącznie na wyświetlaczu modułu obsługowego (patrz rys.) urządzenia zewnętrznego (Vitocal 100). Moduł obsługowy znajduje się na urządzeniu zewnętrznym bezpośrednio nad wyłącznikiem zasilania B. Komunikaty wyświetlane są na obszarze A na przemian z aktualną temperaturą wody na powrocie. W przypadku stwierdzenia zakłóceń funkcjonowania lub pojawienia się komunikatu na module obsługowym, należy zawiadomić firmę instalatorską. Wskazówka Komunikat E00 nie informuje o zakłóceniach w pracy. Komunikat ten oznacza jedynie, że urządzenie przeszło w tryb oczekiwania. Aby ponownie uruchomić instalację, nacisnąć przycisk 9 na termostacie pomieszczenia. Wyłączenie instalacji z eksploatacji Jeśli instalacja ma być wyłączona z eksploatacji przez dłuższy okres czasu, wyłączenia musi dokonać firma instalatorska. 10

11 Ważne wskazówki dotyczące pompy Vitocal 100 Wyłączenie instalacji z eksploatacji (ciąg dalszy) W przypadku długotrwałego wyłączenia z eksploatacji należy pamiętać: Najpierw wyłączyć sprężarkę za pomocą modułu obsługowego urządzenia zewnętrznego (Vitocal 100). Dopiero po ok. 5 min wyłączyć urządzenie zewnętrzne wyłącznikiem zasilania B (patrz rysunek powyżej). Instrukcja montażu i serwisu Vitocal 100 Jeśli w instalacji brak jest środka przeciw zamarzaniu, należy całkowicie opróżnić skraplacz i wszystkie przewody wodne urządzenia. Konserwacja Regularnie przeprowadzana konserwacja gwarantuje bezusterkową, energooszczędną i przyjazną dla środowiska eksploatację. W tym celu najkorzystniej jest zawrzeć umowę dot. konserwacji i przeglądu technicznego z autoryzowanym instalatorem urządzeń grzewczych. 11
