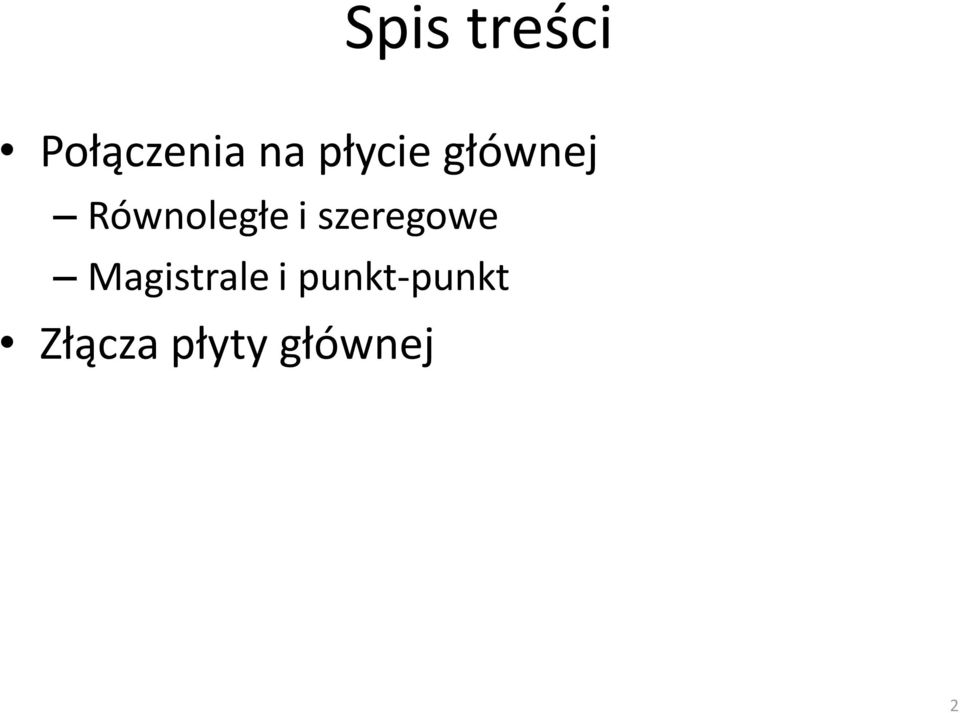

2 Spis treści Połączenia na płycie głównej Równoległe i szeregowe Magistrale i punkt-punkt Złącza płyty głównej 2

3 Magistrale płyty głównej 3

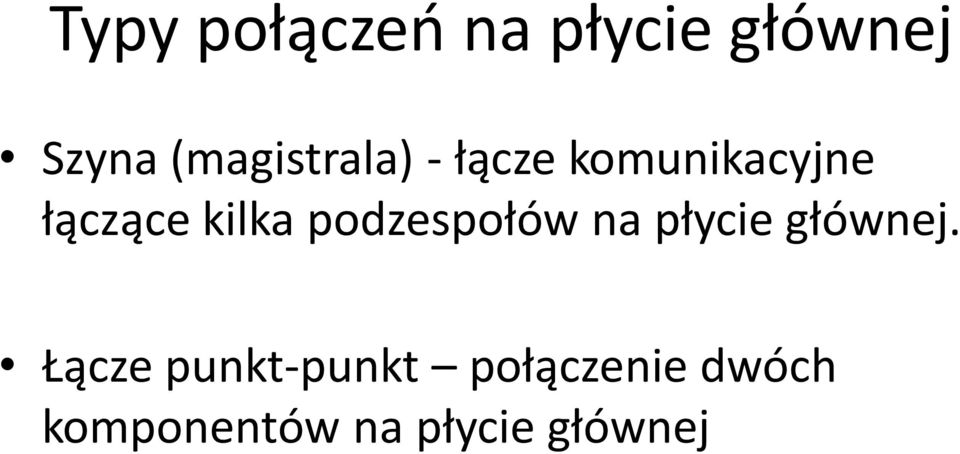

4 Typy połączeń na płycie głównej Szyna (magistrala) - łącze komunikacyjne łączące kilka podzespołów na płycie głównej. Łącze punkt-punkt połączenie dwóch komponentów na płycie głównej

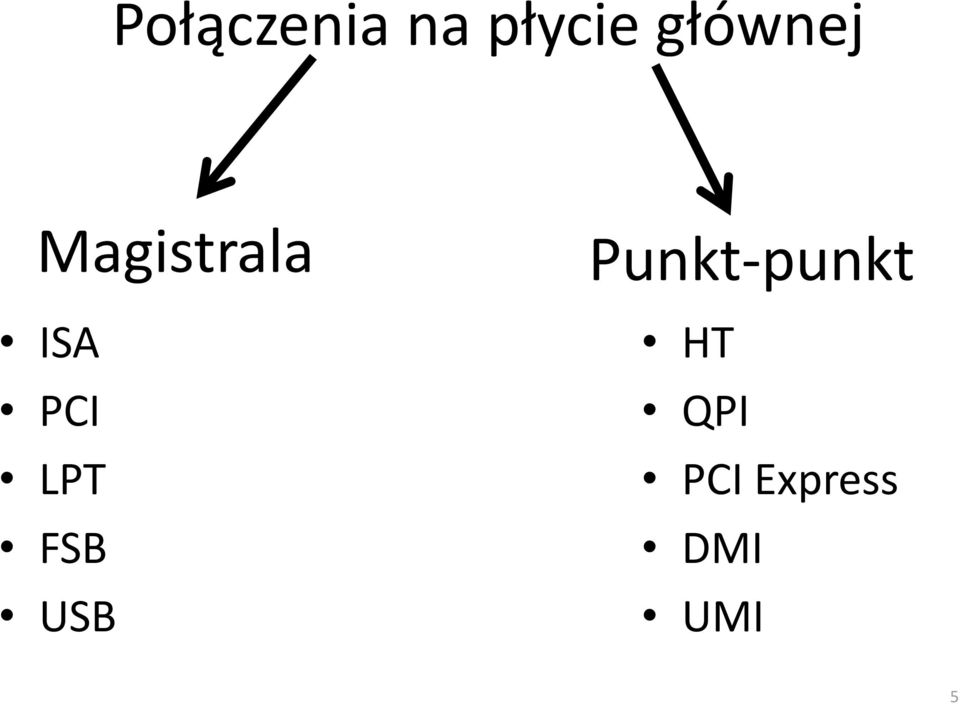

5 Połączenia na płycie głównej Magistrala ISA PCI LPT FSB USB Punkt-punkt HT QPI PCI Express DMI UMI 5

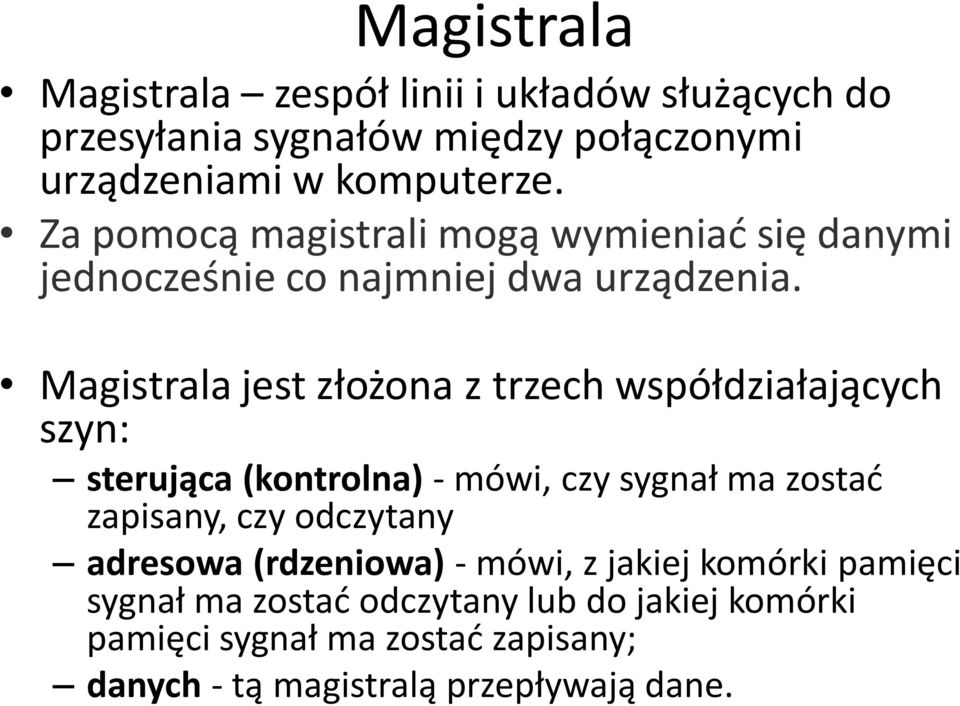

6 Magistrala Magistrala zespół linii i układów służących do przesyłania sygnałów między połączonymi urządzeniami w komputerze. Za pomocą magistrali mogą wymieniać się danymi jednocześnie co najmniej dwa urządzenia. Magistrala jest złożona z trzech współdziałających szyn: sterująca (kontrolna) - mówi, czy sygnał ma zostać zapisany, czy odczytany adresowa (rdzeniowa) - mówi, z jakiej komórki pamięci sygnał ma zostać odczytany lub do jakiej komórki pamięci sygnał ma zostać zapisany; danych - tą magistralą przepływają dane.

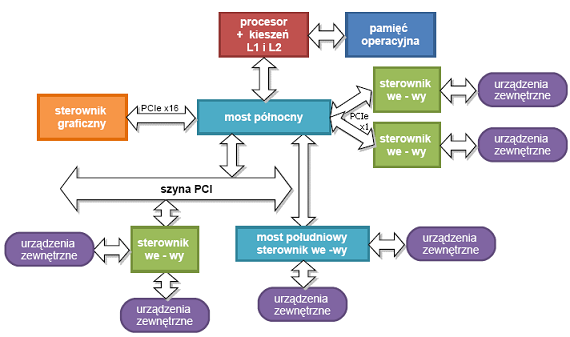

7 Przykład magistral w komputerze 7

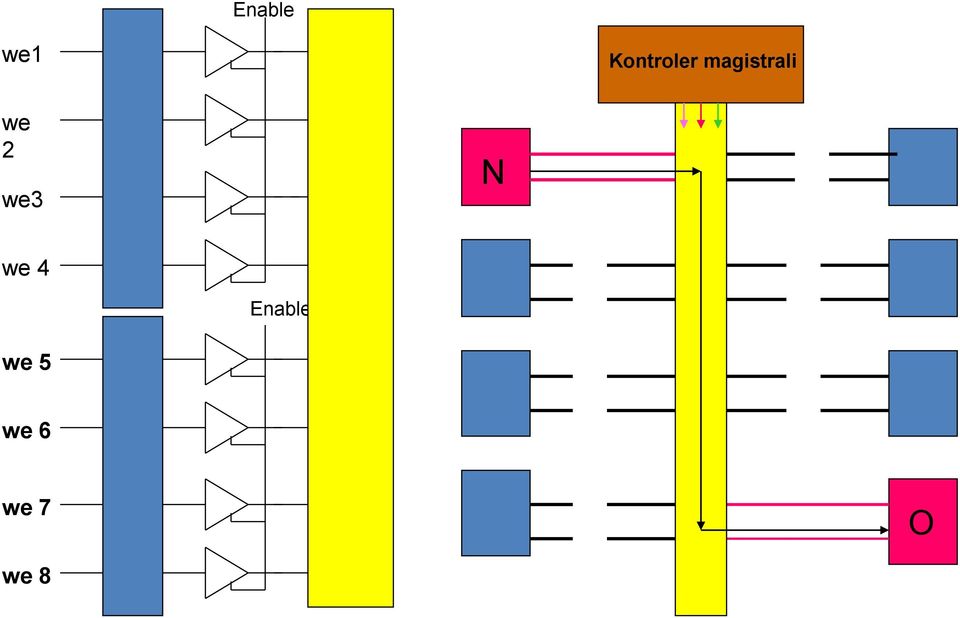

8 Enable we1 Kontroler magistrali we 2 we3 N we 4 Enable we 5 we 6 we 7 O we 8

9

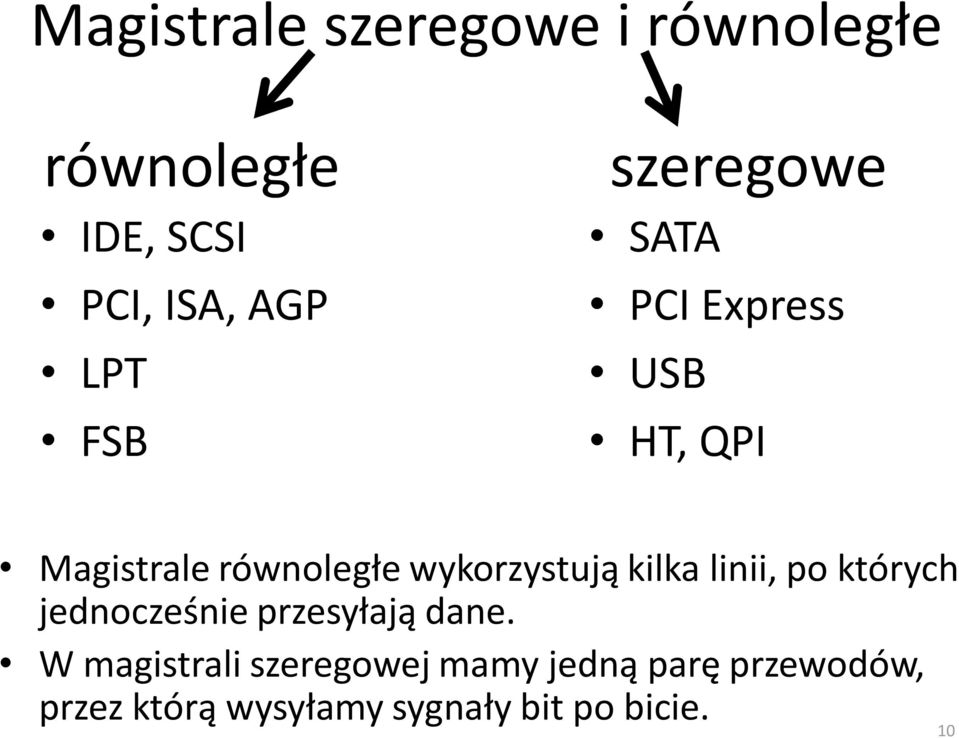

10 Magistrale szeregowe i równoległe równoległe IDE, SCSI PCI, ISA, AGP LPT FSB szeregowe SATA PCI Express USB HT, QPI Magistrale równoległe wykorzystują kilka linii, po których jednocześnie przesyłają dane. W magistrali szeregowej mamy jedną parę przewodów, przez którą wysyłamy sygnały bit po bicie. 10

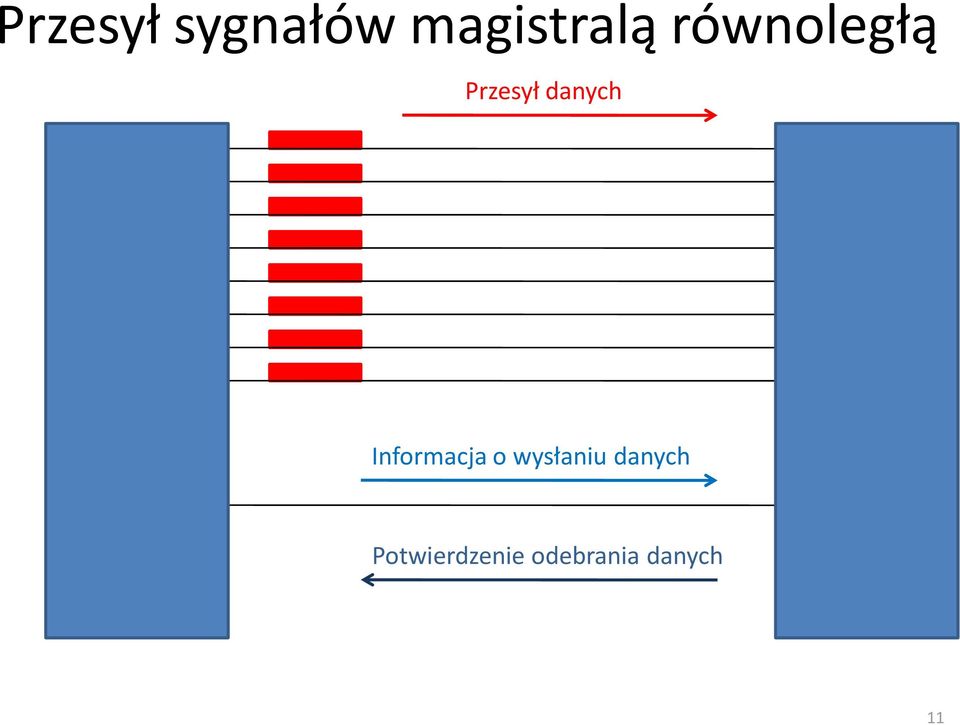

11 Przesył sygnałów magistralą równoległą Przesył danych Informacja o wysłaniu danych Potwierdzenie odebrania danych 11

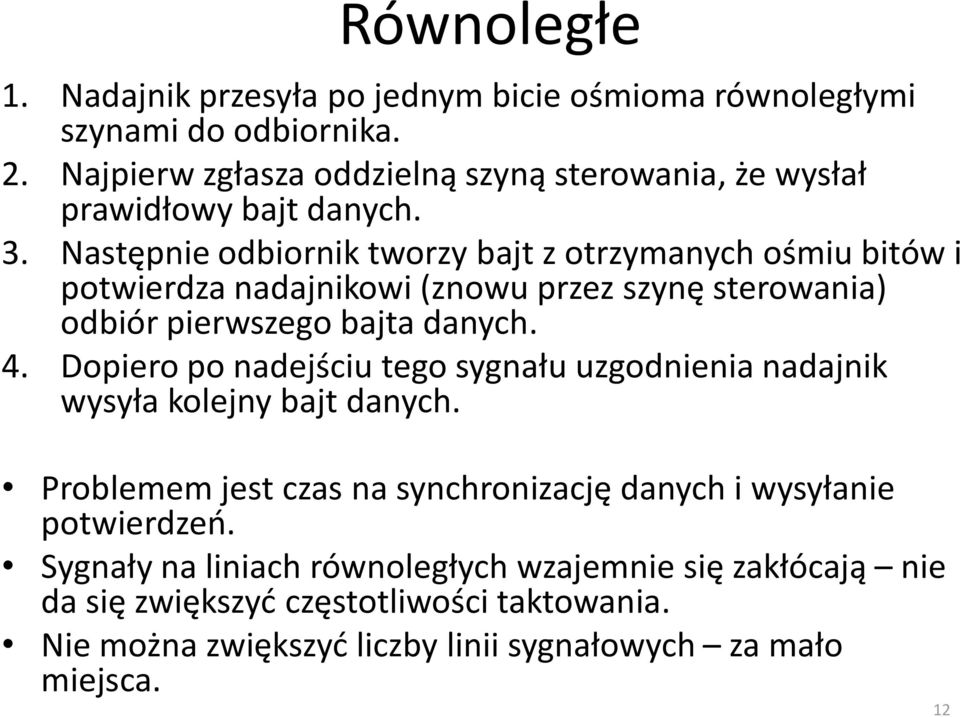

12 Równoległe 1. Nadajnik przesyła po jednym bicie ośmioma równoległymi szynami do odbiornika. 2. Najpierw zgłasza oddzielną szyną sterowania, że wysłał prawidłowy bajt danych. 3. Następnie odbiornik tworzy bajt z otrzymanych ośmiu bitów i potwierdza nadajnikowi (znowu przez szynę sterowania) odbiór pierwszego bajta danych. 4. Dopiero po nadejściu tego sygnału uzgodnienia nadajnik wysyła kolejny bajt danych. Problemem jest czas na synchronizację danych i wysyłanie potwierdzeń. Sygnały na liniach równoległych wzajemnie się zakłócają nie da się zwiększyć częstotliwości taktowania. Nie można zwiększyć liczby linii sygnałowych za mało miejsca. 12

13 Przesył sygnałów magistralą szeregową Przesył danych Bity danych Bity startu i stopu 13

14 Szeregowe 1. W transmisji szeregowej nadajnik dzieli pakiet danych na poszczególne bity, po czym wstawia na początku i na końcu wysyłanego pakietu bity startu i końca. 2. W sekwencji bitów startowych nadajnik umieszcza adres odbiornika i wysyła cały pakiet danych gęsiego (bit po bicie) jedną szyną. 3. Wszystkie urządzenia podłączone do tej magistrali odczytują adres odbiornika. Jeśli pakiet nie jest dla nich, ignorują przesyłkę. Tylko uprawniony odbiornik przyjmuje ją, znajduje bity startowe, po czym składa bajt z bitów danych, aż dotrze do bitów końca. Nie ma problemu synchronizacji żaden bit nie wyprzedzi drugiego. Można zwiększyć częstotliwość taktowania. Nie trzeba sygnałów uzgadniania 14

15 Tryby pracy magistral szeregowych komputera T = 1/f SDR DDR QDR Data Dat a Data SDR - single data rate DDR double data rate QDR quad data rate Częstotliwość zegara bazowego płyty głównej zależy od platformy Dla AMD jest to 200 Mhz dla Intela 133 Mhz lub 100 Mhz

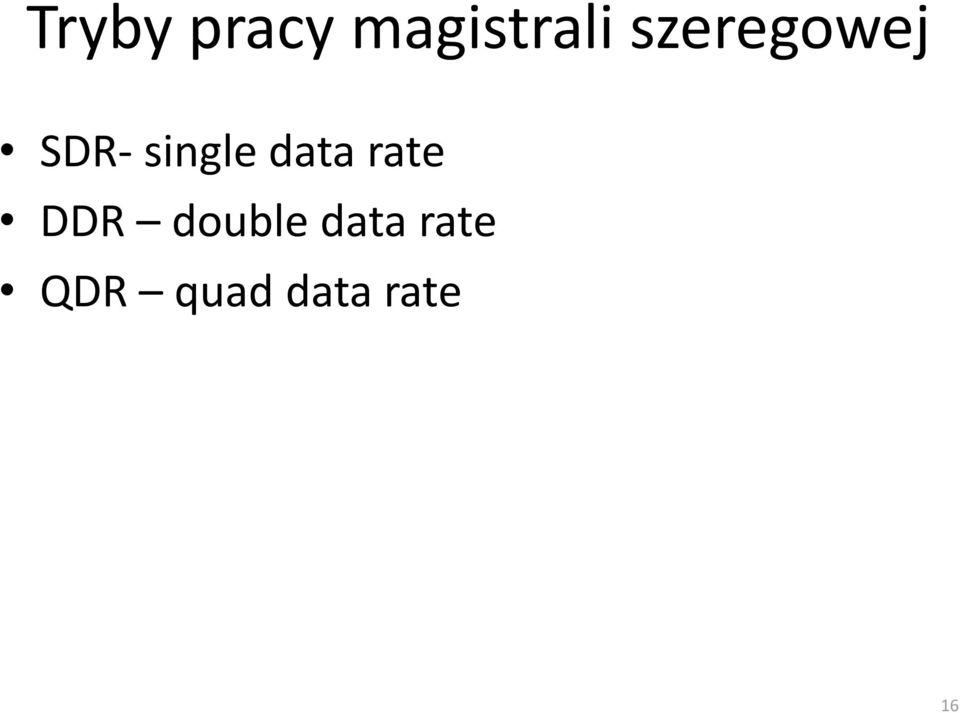

16 Tryby pracy magistrali szeregowej SDR- single data rate DDR double data rate QDR quad data rate 16

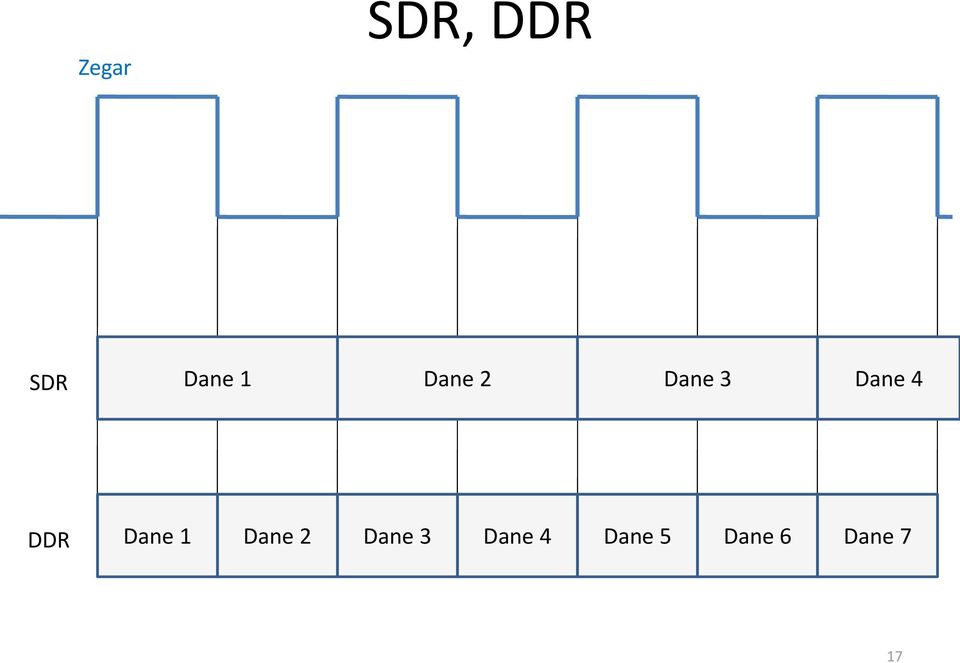

17 SDR, DDR Zegar SDR Dane 1 Dane 2 Dane 3 Dane 4 DDR Dane 1 Dane 2 Dane 3 Dane 4 Dane 5 Dane 6 Dane 7 17

18 QDR Zegar1, Zegar 2 SDR Dane 1 Dane 2 Dane 3 Dane 4 DDR Dane 1 Dane 2 Dane 3 Dane 4 Dane 5 Dane 6 Dane 7 QDR D 1 D 2 D 3 D 4 D5 D 6 D 7 D 8 D 9 D10 D11 D12 D13 D14 18

19 Magistrala równoległa w jednym cyklu zegara (1 sek) przesyłane są 4-dane. T T = 1sek w czasie 1 sek przesyłane są 4 bity 1 0 Magistrala szeregowa T T = ¼ sek w czasie 1 sek przesyłane 4 bity Przesłanie takiej samej ilosci danych na magistrali szeregowej wymaga zastosowania 4-krotnie szybszego zegara.

20 Magistrale i łącza punkt-punkt 20

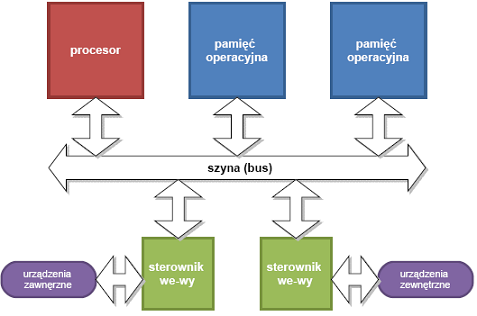

21 Magistrala szynowa

22 Łącze punkt-punkt

23 Łącze punkt - punkt Łącze punkt-punkt oznacza bezpośrednią szynę danych między dwoma podzespołami sprzętowymi. Karty grafczne AGP (Accelerated Graphics Port) PCI Express (Peripheral Component Interconnect Express). W procesorach HT (HyperTransport) w AMD QPI(QuickPathInterconnect) w INTEL Łącza punkt-punkt mają z góry wyznaczonego nadawcę i odbiorcę danych. Nadawca nie musi opatrywać wysyłanych pakietów danych adresem odbiorcy. 23

24 HyperTransport Łączy mostek północny i procesor. Pełni funkcję nadajnika, jak i odbiornika. Korzysta z dwóch szyn o szerokości 16 bitów każda. Obie szyny HT są ekranowane względem siebie i przesyłają dane tylko w jednym kierunku. Częstotliwość taktowania łączy HT sięga od 200 MHz do 3,2 GHz. Maksymalna szybkość przesyłania danych wynosi 20 GB/s. 24

25 Quick Path Interconnect Intel QuickPath Interconnect (QPI) to łącze do komunikacji procesora i mostka północnego. Łącze QuickPath ma zintegrowany kontroler pamięci i łącza komunikacyjne między elementami systemu. Szyna QuickPath umożliwia osiągnięcie przepustowości do 25,6 GB/s. Może pracować z częstotliwością 3,2 GHz. 25

26 Przez wiele lat były to układy SDRAM, które pracowały z częstotliwościami od 66 MHz do 133 MHz. Dziś powszechnie używa się bardzo podobnych, lecz działających w trybie Double Data Rate pamięci DDR SDRAM. Pozwalają one na pracę w zakresie od 100 do 400 MHz, ale przesył danych jest dwukrotnie szybszy niż w zwykłych pamięciach SDRAM.

27 Magistrala procesor- chipset to trzeci rodzaj szyny danych. Odpowiada ona za komunikację procesora ze światem zewnętrznym i nie może powodować przestojów danych nawet podczas intensywnego wykorzystywania centralnej jednostki obliczeniowej. Stosowane są tutaj najczęściej 32-bitowe połączenia pracujące z szybkością od 100 do 400 MHz w trybach DDR lub QDR. Athlon 2.7 i 2.8 XP to pierwsze procesory dla PC, które komunikują się z mostkiem północnym za pomocą magistrali DDR 166 MHz, zapewniającej transfer na poziomie 2.6 GB/s.

28 Szyna AGP to kolejne połączenie z mostkiem północnym. Standard ten wprowadzony przez Intel jako następca złącza PCI byt pierwszą magistralą pracującą z szybkością 66 MHz. Ponadto możliwy stał się przesył danych w bardziej efektywny sposób, dzięki czemu podwojono transfer. Obecnie najszybszą od miana tego złącza jest AGPx8 -może ono przestać do 2,1 GB danych w ciągu sekundy. Jest to wyspecjalizowana szyna danych do komunikacji karty graficznej bezpośrednio z pamięcią RAM oraz procesorem. Znaczenie jej przepustowości zmniejszyło się od czasu, kiedy na karcie graficznej zaczęto stosować duże ilości szybkiej pamięci DDR.

29 Złącza na płycie głównej 29

30 ISA ISA Industry Standard Architecture Najstarszy standard magistral. 8-bitowa (1981), a potem 16-bitowa szyna danych (1984). Popularna do końca lat 90-tych XX wieku Częstotliwość pracy - 8,33 MHz Przepustowość 8 MB/s lub 16 MB/s Nie obsługiwała standardu Plug and Play

31 Złącza ISA na starszej płycie głównej 31

32 Złącza ISA na nowszej płycie głównej 32

33 Karta ISA 33

34 szyna danych częstotliwość pracy przepustowość szyna adresowa brak sygnałów związanych z DMA Ilość urządzeń ilość kontaktów 98 Vcc Zegar Parametry ISA 8 lub 16-bitowa 8,33 MHz 8 MB/s lub16 MB/s Rzeczywista w granicach od 1,6 MB/s do 1,8 MB/s 24-bitowa Obciążenie procesora Do 6 kart +5 V, -5 V, +12 V, -12 V 8.33 MHz 34

35 Magistrala typu VL-Bus 35

36 MCA MCA - Micro Channel Architecture 32-bitowa szyna danych Częstotliwość pracy - 10 MHz Przepustowość 33 MB/s Wprowadzona w 1987 roku Mało popularna używana w komputerach PS/2 Niekompatybilna z ISA Nie obsługuje standardu Plug n Play.

37 Magistrala typu MCA 37

38 AMR AMR - Audio Modem Riser Wprowadzone w 1997 roku. Do instalacji modemów (standard MC97) i kart dźwiękowych (standard AC97) AMR okazało się fiaskiem brak kart z kodekami do tego złącza (nieliczne były bardzo drogie) Tańsze okazały się specjalne procesory dźwiękowe montowane na płycie głównej.

39 AMR

40 CNR CNR - Communications and Networking Riser Wprowadzone przez Intel w 1996 roku. Do instalacji kart sieciowych, karty Home PNA, modemów V90. modemów ISDN i kart dźwiękowych (2 kodeki AC97 dźwięk przestrzenny). Karty AMR i CNR nie są ze sobą kompatybilne.

41 CNR

42 CNR

43 PCI PCI - Peripheral Component Interconnect 32 (lub 64)-bitowa szyna danych Taktowanie 33 lub 66 MHz Przepustowość 133 MB/s Wprowadzona w 1992 roku Kompleksowe rozwiązanie dla różnego typu kart Dominowała do 2010 Nie kompatybilna z ISA, EISA, MCA, VLB Obsługuje standard Plug n Play.

44 Karta PCI 44

45 Złącza PCI na płycie głównej 45

46

47 Wersje PCI Wersja PCI 2.0 PCI 2.1 PCI 2.2 PCI 2.3 Rok wprowadzenia Maksymalna szerokość szyny danych Maksymalna częstotliwość taktowania Maksymalna przepustowość 32 bity 64 bity 32 bity 64 bity 33 MHz 33 MHz 66 MHz 66 MHz Napięcie 5 V 5V 5 V / 3,3 V 3,3 V 47

48 Wersje PCI Wersja PCI 2.0 PCI 2.1 PCI 2.2 PCI 2.3 Rok wprowadzenia Maksymalna szerokość szyny danych Maksymalna częstotliwość taktowania Maksymalna przepustowość 32 bity 64 bity 32 bity 64 bity 33 MHz 33 MHz 66 MHz 66 MHz 133 MB/s 266 MB/s 266 MB/s 533 MB/s Napięcie 5 V 5V 5 V / 3,3 V 3,3 V 48

49 Zalety PCI Skalowalność W jednym i tym samym komputerze może być równolegle lub szeregowo połączonych kilka magistral PCI. Kompatybilność sprzętowa PCI jest zgodna ze sprzętem różnych producentów: procesory Intel, AMD, Cyrix, Power PC 32-bitowy standard adresowania PCI używany jest również w innych magistralach (np. AGP). Wysoka zgodność pomiędzy poszczególnymi wersjami PCI, jak i rozwiązań pochodnych (np. PCI X) Urządzenia mogą pracować zarówno w starszych jak i nowszych gniazdach. Karty dołączone do szyny PCI mogą się komunikować nawet bez udziału procesora. Dla każdej karty zdefiniowane są tzw. rejestry konfiguracyjne. Przy ładowaniu systemu procesor odczytuje zapisane w nich dane i rozpoznaje, jaka karta jest umieszczona w gnieździe. Instalacja i inicjacja karty następuje w pełni automatycznie (Plug and Play).

50 Shared slot W standardzie PCI zdefiniowano tzw. gniazdo wspólne (z ang. shared slot, shared PCI/ISA slot). Może być wykorzystane z kartami przystosowanymi do magistral ISA, EISA czy MCA. Umożliwia to też produkcję kart jednocześnie przystosowanych do PCI i pozostałych, wyżej wymienionych magistral.

51

52 Złącza PCI- porównanie 52

53 szyna danych częstotliwość pracy przepustowość szyna adresowa Pełna obsługa DMA Ilość urządzeń Do 255 ilość kontaktów Vcc Zegar Parametry PCI 32 lub 64-bitowa 33 lub 66 MHz 133, 266, 533 MB/s 32 lub 64-bitowa 58 lub 60 (64-bitowe PCI 90 lub 92) +3,3 V, +5 V, +12 V, -12 V 53

54 Przykład systemu z magistralą PCI w komputerze 54

55 Mini PCI Mini PCI to złącze PCI stosowane w laptopach. Posiada 100 lub 124 złącza 55

56 Karta na mini PCI 56

57 Adapter mini-pci na PCI 57

58 PCI-X PCI-X PCI Extended 64-bitowa szyna danych Taktowanie 133 MHz i szybsze Przepustowość 1 GB/s Wprowadzona w 1999 roku Rozwiązanie dla serwerów Kompatybilna z PCI Obsługuje standard Plug n Play.

59 Wersje PCI-X wersja PCI-X 1.0 PCI-X 2.0 PCI-X 3.0 rok wprowadzenia maksymalna szerokość szyny danych maksymalna częstotliwość taktowania 64 bity 64 bity 64 bity 133 MHz 533 MHz 1066 MHz maksymalna przepustowość napięcie 3.3 V 3.3 V/1.5 V 3.3 V/1.5

60 Wersje PCI-X wersja PCI-X 1.0 PCI-X 2.0 PCI-X 3.0 rok wprowadzenia maksymalna szerokość szyny danych maksymalna częstotliwość taktowania 64 bity 64 bity 64 bity 133 MHz 533 MHz 1066 MHz maksymalna przepustowość 1066 MB/s 4266 MB/s 8533 MB/s napięcie 3.3 V 3.3 V/1.5 V 3.3 V/1.5

61 Karta na PCI X 61

62 PCI-Express Szeregowa magistrala łącząca dwa punkty (Point-to-Point). Nie jest to magistrala w tradycyjnym rozumieniu, Nie jest rozwinięciem koncepcji "zwykłego" PCI. Jest jednak zgodna w pełni z PCI każde urządzenie PCI-Express jest połączone bezpośrednio z kontrolerem. Nie trzeba dzielić pasma pomiędzy kilka urządzeń. Sygnał przekazywany jest za pomocą dwóch linii, po jednej w każdym kierunku. Częstotliwość taktowania wynosi 2.5GHz. Jeżeli bajt ma 8-bitów, a w każdym takcie przesyłamy 1 bit, to jaka jest przepustowość PCIe?

63 PCI-Express Protokół transmisji wprowadza dwa dodatkowe bity, do każdych ośmiu bitów danych. W sumie bajt ma więc 10 bitów. Przepustowość jednej linii wynosi 250MB/s. Urządzenia mogą jednocześnie przekazywać sygnał w obydwu kierunkach (full-duplex) - transfer może sięgać 500MB/s. Możliwe jest kilka wariantów tej magistrali - z 1, 2, 4, 8, 12, 16, 24 lub 32 liniami (każda składająca się z dwóch 2 pinowych części - nadawczej i odbiorczej). Wraz ze wzrostem liczby linii wydłużeniu ulega gniazdo, Część początkowa złącza jest wspólna. Na końcu są dodawane jedynie nowe linie. Jego konstrukcja umożliwia włożenie wolniejszej karty do szybszego gniazda (odwrotnie jest to niemożliwe). Gniazdo 1x ma 18 pinów z każdej strony, gniazdo 4x - 32, gniazdo 8x - 49, zaś gniazdo 16x - 82 piny z każdej strony.

64 RÓŻNICA PRACY MAGISTRALI PCI I PCI-E PCI 32 bity dane f = 33 MHz B = 133 MB/s Kontroler PCI PCI-e szeregowa f = 2.5 GHz PCI-e x 1 B = 250 MB/s PCI-e x 16 B = 4 GB/s wersja 1.0 Kontroler PCI-e Magistrala PCI Magistrala PCIexpress

65 Zasilanie z PCI-e PCI-E 1.1 PCI-E 2.0 PCI-E 3.0 Wersja 75 W 150 W 300 W Wartość mocy Kolejne wersje złącza PCI-Express zwiększają maksymalną ilości energii którą może dostarczyć karcie graficznej złącze. W rzeczywistości przez linie zasilania tego złącza dostarczana jest góra 50-60W. Płyta główna nie jest w stanie dostarczyć tak dużego prądu ścieżkami drukowanymi. Resztę energii dostarcza kartom bezpośrednio zasilacz przez 6 bądź 8-pinową wtyczkę PCI-E (każda para pinów - masa i plus - to 25W, czyli w sumie 100W dla 8 pinowego wtyku).

66 Porównanie Wersja PCI-e 1.0 PCI-e 2.0 PCI-e 3.0 Ilość styków PCI-Express x MB/s 1 GB/s 2 GB/s 36 (2 x 18) PCI-Express x 4 2 GB/s 4 GB/s 8 GB/s 64 (2 x 32) PCI-Express x 8 4 GB/s 8 GB/s 16 GB/s 98 (2 x 49) PCI-Express x16 8 GB/s 16 GB/s 32 GB/s 164 (2 x 82)

67 Zastosowanie Złącze Przepustowość Zastosowanie PCI-Express x MB/s Karty TV, sieciowe, dźwiękowe i karty rozszerzeń z portami USB i SATA, dyski SSD PCI-Express x MB/s Karty TV, sieciowe, dźwiękowe i karty rozszerzeń z portami USB i SATA, dyski SSD PCI-Express x MB/s Karty graficzne, ultraszybkie dyski SSD PCI-Express x MB/s Karty graficzne 67

68

69 PCI-Express Gniazda PCI-E od góry: 4x, 16x, 1x i 16x w porównaniu ze złączem PCI (na dole) 69

70

71

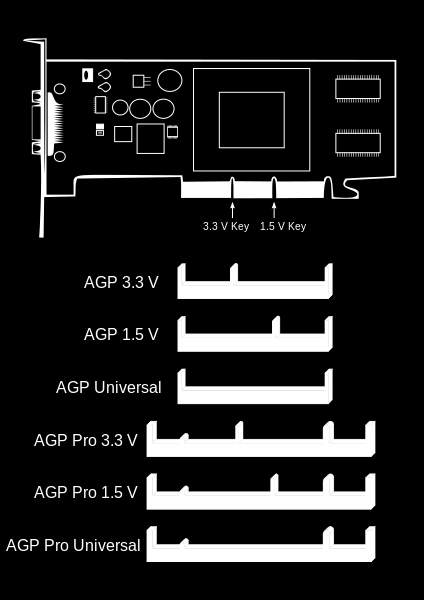

72 AGP AGP - Accelerated Graphics Port 32-bitowa szyna danych Taktowanie 66 MHz Przepustowość 266 MB/s Wprowadzona w 1997 roku Rozwiązanie dla kart graficznych i akceleratorów 3D Obsługuje standard Plug n Play.

73 Wersja AGP 1.0 AGP 1.0 AGP 2.0 AGP 3.0 szerokość szyny danych Częstotliwość taktowania 32 bity 32 bity 32 bity 32 bity 66MHz 66MHz 66MHz 66MHz Przepływność x1 x2 x4 x8 Przepustowość Napięcie zasilania 3,3 V 3,3 V 1,5 V 0,8V

74 Wersja AGP 1.0 AGP 1.0 AGP 2.0 AGP 3.0 szerokość szyny danych Częstotliwość taktowania 32 bity 32 bity 32 bity 32 bity 66MHz 66MHz 66MHz 66MHz Przepływność x1 x2 x4 x8 Przepustowość 266 MB/s 533 MB/s 1066 MB/s 2133 MB/s Napięcie zasilania 3,3 V 3,3 V 1,5 V 0,8V

75 Magistrala AGP 75

76

77 ATA SATA SCSI Interfejsy twardych dysków i napędów optycznych 77

78 IDE ATA (IDE, Parallel ATA PATA) Interfejs IDE/ATA wyposażony jest w 40-stykowe złącze. Ze złącza tego usunięto styk 20 by uchronić dysk przed nieprawidłowym podłączenia kabla. Długość kabla interfejsu nie powinna przekroczyć 18 cali. Standard ATA nie jest już rozwijany. Jego maksymalna przepustowość to 133 MB/s. 78

79 79

80 80

81 81

82 SATA Szeregowa magistrala do obsługi twardych dysków i napędów optycznych. Wykorzystuje cieńsze i bardzie elastyczne kable do łączenia. W zależności od wersji może mieć przepustowość 150 MB/s (Sata 1), 300 MB/s (Sata 2), 600 MB/s (Sata 3). esata- złącze do podłączenia zewnętrznych twardych dysków. 82

83 Złącza SATA i esata 83

84 Kable SATA 84

85 Wtyczka danych SATA Wtyczka zasilania

86 Dysk ATA i SATA ATA-133 SATA

87 SCSI SCSI to równoległa magistrala do podłączenia twardych dysków, napędów optycznych a nawet skanerów, drukarek i ploterów. W zależności od wersji, może mieć transfer do 640 MB/s. Do podłączenia wykorzystuje się kabel 50 lub68 pinowy. Elementy łączymy w kaskadę. Na końcu każdego łańcucha instaluje się terminator. 87

88 Interfejsy dysków twardych SCSI

89 Pamięć RAM 89

90 90

91 Typy pamięci 91

92 Moduł FPRAM w obudowie SIMM 92 92

93 Pamięć EDO w obudowie SIMM 93 93

94 Pamięć SDRAM w module DIMM 94 94

95 Rambus w obudowie RIMM 95 95

96 DDR w obudowie DIMM 96

97 97

98 GNIAZDO ZASILAJĄCE Jest to gniazdo, poprzez które doprowadzone jest napięcie zasilające calą płytę główną i elementy na niej się znajdujące. Na płycie ATX jest umieszczone jednoczęściowe gniazdo zasilania. Jest to istotne, ponieważ stosowane w płytach Baby AT dwuczęściowe złącze można było przypadkowo odwrotnie podłączyć i zniszczyć płytę lub inne elementy komputera. W pytach ATX jest dwudziestostykowe gniazdo za pomocą, którego doprowadza się z zasilacza napięcia od +12V do 12V. 98

99 GNIAZDA ZASILAJĄCE Przewody zasilające: Główne gniazdo zasilające 1. Wtyk zasilnia urządzeń pamięci masowej 2. Wtyk zasilania płyty głównej 3. Wtyk zasilania stacji dyskietek. 99
