1 ABA PRACOWNIA ARCHITEKTONICZNO - BUDOWLANA W A R S Z A W A ul. G R Ó J E C K A 4 0 A / 2 5 tel./fax tel kom INWESTOR : DOM POMOCY SPOŁECZNEJ POD BRZOZAMI WARSZAWA, UL. BOHATERÓW 46/48 PROJEKT : ARCHITEKTONICZNY DOSTOSOWANIA BUDYNKU GŁÓWNEGO DO OBOWIĄZUJĄCYCH PRZEPISÓW ZGODNIE Z ZATWIERDZONĄ EKSPERTYZĄ W ZAKRESIE OCHRONY PRZECIWPOśAROWEJ AUTORZY OPRACOWANIA : MGR INś. ARCH. uprawnienia bud. BARBARA ANTONIEWICZ nr. St /73 MGR INś. ARCH. ARTUR DREWNIAK DATA: GRUDZIEŃ 2008 EGZ.

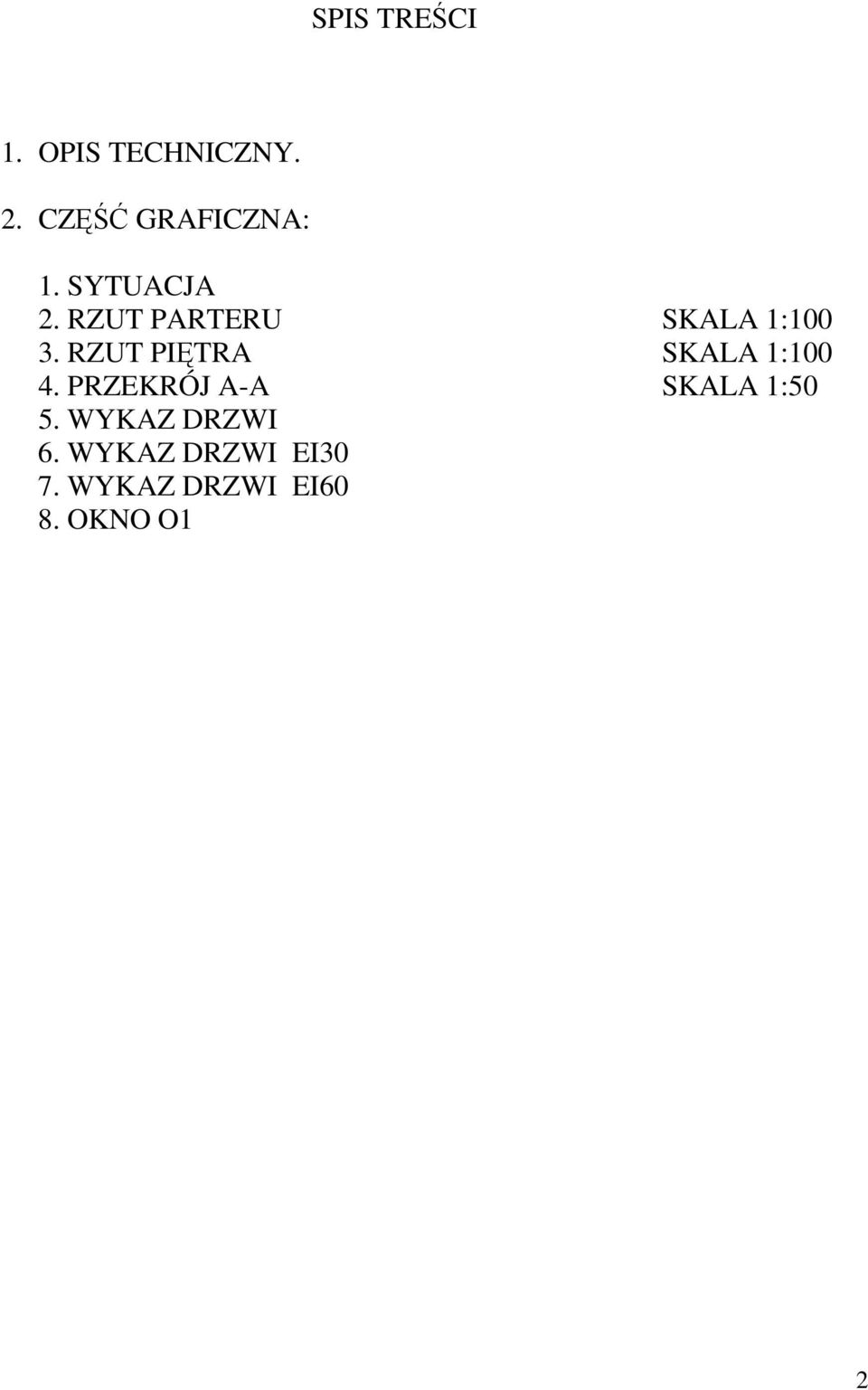

2 SPIS TREŚCI 1. OPIS TECHNICZNY. 2. CZĘŚĆ GRAFICZNA: 1. SYTUACJA 2. RZUT PARTERU SKALA 1: RZUT PIĘTRA SKALA 1: PRZEKRÓJ A-A SKALA 1:50 5. WYKAZ DRZWI 6. WYKAZ DRZWI EI30 7. WYKAZ DRZWI EI60 8. OKNO O1 2

3 OPIS TECHNICZNY PROJEKTU DOSTOSOWANIA BUDYNKU GŁÓWNEGO DOMU POMOCY SPOŁECZNEJ POD BRZOZAMI W WARSZAWIE DO OBOWIĄZUJĄCYCH PRZEPISÓW ZGODNIE Z ZATWIERDZONĄ EKSPERTYZĄ W ZAKRESIE OCHRONY PRZECIWPOśAROWEJ. 1. Podstawa opracowania umowa nr 21/2008 Z DNIA ekspertyza w zakresie ochrony p.poŝ. zatwierdzona przez Komendę Wojewódzką Państwowej StraŜy PoŜarnej w Warszawie - postanowienie nr WZ 5595/258/2008, wizja lokalna, inwentaryzacja budowlana do celów projektowych, normy budowlane, stosowne przepisy p.poŝ. projekt schodów stalowych zewnętrznych wykonany przez inŝ. Halinę Miturską w sierpniu 2008 r. 2. Opis stanu istniejącego 2.1.Budynek wolnostojący, dwukondygnacyjny, częściowo podpiwniczony, wykonany został w latach w konstrukcji tradycyjnej: Ściany konstrukcyjne murowane z cegły ceramicznej. Ściany zewnętrzne murowane grub. 41 cm, ocieplone styropianem grub. 12 cm. Ściany działowe z cegły dziurawki 12 cm i 6 cm. Fundamenty betonowe wylewane. Stropy gęstoŝebrowe ceramiczne. Stropodach wentylowany. Dach z płytek korytkowych kryty papą zgrzewalną. 2 klatki schodowe jednobiegowe Ŝelbetowe wylewane. 1 dźwig dla niepełnosprawnych. Odprowadzenie wody deszczowej poprzez zewnętrzne rury spustowe powierzchniowo, na teren patio. Okna wymienione na jednoramowe z tworzywa sztucznego. Drzwi wewnętrzne i zewnętrzne drewniane i stalowe szklone. Klatki schodowe posadzki i stopnie lastricowe. Wykończenie zewnętrzne: elewacje tynk cienkowarstwowy na styropianie, malowany, dach kryty papą zgrzewalną Instalacje budynek zaopatrzony jest w następujące instalacje: woda zimna, kanalizacja sanitarna, centralne ogrzewanie z własnej kotłowni gazowej gazowa, wentylacja grawitacyjna, wentylacja mechaniczna w rejonie kuchni, elektryczna, telefoniczna, komputerowa, odgromowa. 3

4 2.2.Charakterystyka poŝarowa obiektu W budynku mieszka 80 pensjonariuszy i pracuje 15 osób personelu Kategoria zagroŝenia ludzi ZLII/ZLV Klasa odporności ogniowej B dla budynku niskiego ZLII zastosowano dla potrzeb tego budynku moŝliwość wg rop.mi(1) przyjęcia klasy C odporności ogniowej budynku zgodnie z 212 pkt3-tabela, z uwagi na to, Ŝe poziomstropu nad pierwszą kondygnacją jest na wysokości 3,3m nad terenem (poniŝej 9m wg wymagań) Odporność ogniowa elementów budowlanych jak dla klasy C Strefa poŝarowa 5000 m 2 cały budynek znajduje się w jednej strefie poŝarowej Klatki schodowe częściowo zamykane drzwiami częściowo otwarte Ewakuacja: długość dojść do klatek ewakuacyjnych przekracza dopuszczalne wartości. 3. Zakres opracowania prace budowlane związane z montaŝem drzwiei60 i drzwi EI30 wg aprobaty technicznej ITB AT /2006 oraz montaŝem klap wentylacyjnych Ŝaluzjowych FCO COLT typ A2B ściennych i wentylatora nawiewnego w celu poprawy warunków ochrony przeciwpoŝarowej, w tym ewakuacji ludzi, wydzieleniu klatek schodowych drzwiami EI30 z oddymianiem, podziałami korytarzy drzwiami EI60 na odcinki mniejsze niŝ 50m. 4. Opis projektu 4.1. Prace rozbiórkowe i demontaŝowe PARTER demontaŝ drzwi wewnętrznych 90/200 drewnianych do kaplicy, demontaŝ drzwi wewnętrznych 140/200 drewnianych do świetlicy, demontaŝ drzwi wewnętrznych 140/200 do jadalni, demontaŝ drzwi wewnętrznych 100/200 z korytarza do przedsionka dźwigu oraz zamurowanie otworu do wymiarów 100x205 cm, demontaŝ 3 szt. drzwi wewnętrznych 90/200 do klatki schodowej K1, demontaŝ drzwi zewnętrznych 80/200 do klatki schodowej K1 i poszerzenie otworu do wymiarów 100x205 cm, demontaŝ drzwi wewn. 90/200 do przestrzeni pod klatką schodową K2, demontaŝ 2 szt. drzwi wewn. 90/200 do klatki schodowej K2, wybicie otworu ǿ 40 cmw ścianie zewnętrznej klatki schodowej K2, demontaŝ drzwi wewn. 900/200 do klatki schodowej K3 i fragmentu sciany murowanej grub. 12 cm, wybicie otworu na drzwi zewnętrzne 140x205 cm w ścianie klatki schodowej K3, demontaŝ urządzeń w pokoju nr 23, demontaŝ drzwi wewn. 90/200 i balkonowych oraz fragmentów ścianek grub. 6 cm, powiększenie otworów na drzwi wewnętrzne i zewnętrzne do wymiarów 145x205 cm w pom. nr 23, demontaŝ istniejącej podłogi wykładzina zmywalna w pom. nr 23. PIĘTRO demontaŝ 2 szt. istniejących drzwi wewnętrznych do klatki schodowej K1 90/200, demontaŝ 2 szt. drzwi wewn. 90/200 do klatki schodowej K2, wykucie otworu o wym. 876x 1057mm pod sufitem w ścianie szczytowej klatki schodowej K2, 4

5 demontaŝ drzwi wewnętrznych 90/200 do klatki schodowej K3, poszerzenie istniejącego otworu drzwiowego do wymiarów 100x205 cm, demontaŝ urządzeń w pokoju nr 64, demontaŝ drzwi wewn. 90/200 i balkonowych oraz fragmentów ścianek grub. 6 cm, powiększenie otworów na drzwi wewnętrzne i zewnętrzne do wymiarów 145x205 cm w pom. nr 64, demontaŝ istniejącej podłogi wykładzina zmywalna w pom. nr Prace montaŝowe PARTER montaŝ 2 szt. drzwi wewnętrznych o kontr. aluminiowej pełnych 135/200 cm EI60 z naświetlem EI60 z wypełnieniem nieprzezroczystym, wymiary naświetla 145x53 cm, w korytarzu wschodnim i zachodnim budynku głównego symbol D6, montaŝ drzwi wewnętrznych o kontr. aluminiowej szklonych 90/200 cm do kaplicy symbol D12, montaŝ drzwi wewnętrznych o kontr. aluminiowej szklonych 140/200 cm do świetlicy symbol D11, montaŝ drzwi wewnętrznych o kontr. aluminiowej 140/200 cm EI30 do jadalni symbol D1, montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 z korytarza do przedsionka dźwigu symbol D2, Przy klatce schodowej K1: montaŝ 3 szt. drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do klatki schodowej symbol D4, montaŝ drzwi zewnętrznych o kontr. aluminiowej 90/200 cm do klatki schodowej - symbol D5, Przy klatce schodowej K2: montaŝ 2 szt. drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 symbol D2, montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do przestrzeni pod klatką schodową symbol D3, Przy klatce schodowej K3: montaŝ drzwi wewnętrznych o kontr aluminiowej 130/200 cm EI30 do klatki schodowej symbol D7, montaŝ drzwi zewnętrznych o kontr. aluminiowej 130/200 cm do klatki schodowej symbol D13, Przy klatce schodowej K4 (zewnętrznej): montaŝ drzwi wewnętrznych o kontr. aluminiowej szklonych 135/200 cm EI30 symbol D8, montaŝ drzwi zewnętrznych o kontr. aluminiowe szklonych 135/200 cm symbol D9, wykonanie posadzki z płytek gresu antypoślizgowego w przedsionku klatki schodowej K4 (pom. nr 23) montaŝ samozamykaczy w 2 szt drzwi otwieranych do korytarza w części kuchennej budynku, 5

6 montaŝ zamykaczy bezoporowych do 70% otwarcia we wszystkich drzwiach otwieranych do korytarzy bud. głównego i zawęŝających szerokość korytarza poniŝej 140 cm, montaŝ wentylatora nawiewnego ǿ 35 cm HEB-35-4M/H/A/E osłoniętego z zewnątrz siatką z drutu, po korekcie instalacji montaŝ 5 szt. szafek z hydrantami ǿ 25 wyposaŝonych w węŝe półsztywne wykonanie pochylni zewn. pod klatką schodową K4 wg odrębnego projektu. PIĘTRO montaŝ 2 szt. drzwi wewnętrznych o kontr. aluminiowej pełnych 135/200 cm EI60 z naświetlem EI60 z wypełnieniem nieprzezroczystym, wymiary naświetla 145x62 cm, w korytarzu wschodnim i zachodnim budynku głównego symbol D6, montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 z korytarza do części budynku nad stołówką i kuchnią symbol D2, Przy klatce schodowej K1: montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do klatki schodowej symbol D2, montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 z pokoju do klatki schodowej symbol D10, Przy klatce schodowej K2: montaŝ 2 szt. drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do klatki schodowej symbol D2, Przy klatce schodowej K3: montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do klatki schodowej symbol D2, Przy klatce schodowej K4 (zewnętrznej): montaŝ drzwi wewnętrznych o kontr. aluminiowej szklonych 135/200 cm EI30 symbol D8, montaŝ drzwi zewnętrznych o kontr. aluminiowe szklonych 135/200 cm symbol D9, montaŝ, w istniejącym otworze okiennym klatki schodowej K1, klapy wentylacyjnej Ŝaluzjowej FCO COLT typ A2B o wymiarach 726x924 mm (866x1064 mm z kołnierzem), montaŝ klapy wentylacyjnej Ŝaluzjowej FCO COLT typ A2B o wymiarach z kołnierzem 1016x1197 mm, montaŝ klapy wentylacyjnej Ŝaluzjowej FCO COLT typ A2B w górnej części istniejącego otworu okiennego w korytarzu przy windzie: wymiary otworu montaŝowego klapy 850x1440 mm, montaŝ okna o wymiarach 90x72,5 cm symbol O1 w dolnej części istniejącego otworu, pod klapą, montaŝ zamykaczy bezoporowych do 70% otwarcia we wszystkich drzwiach otwieranych do korytarzy bud. głównego i zawęŝających szerokość korytarza poniŝej 140 cm, montaŝ 5 szt. szafek z hydrantami ǿ 25 wyposaŝonych w węŝe półsztywne wykonanie zewnętrznej stalowej klatki schodowej (K4) wg odrębnego projektu. 6

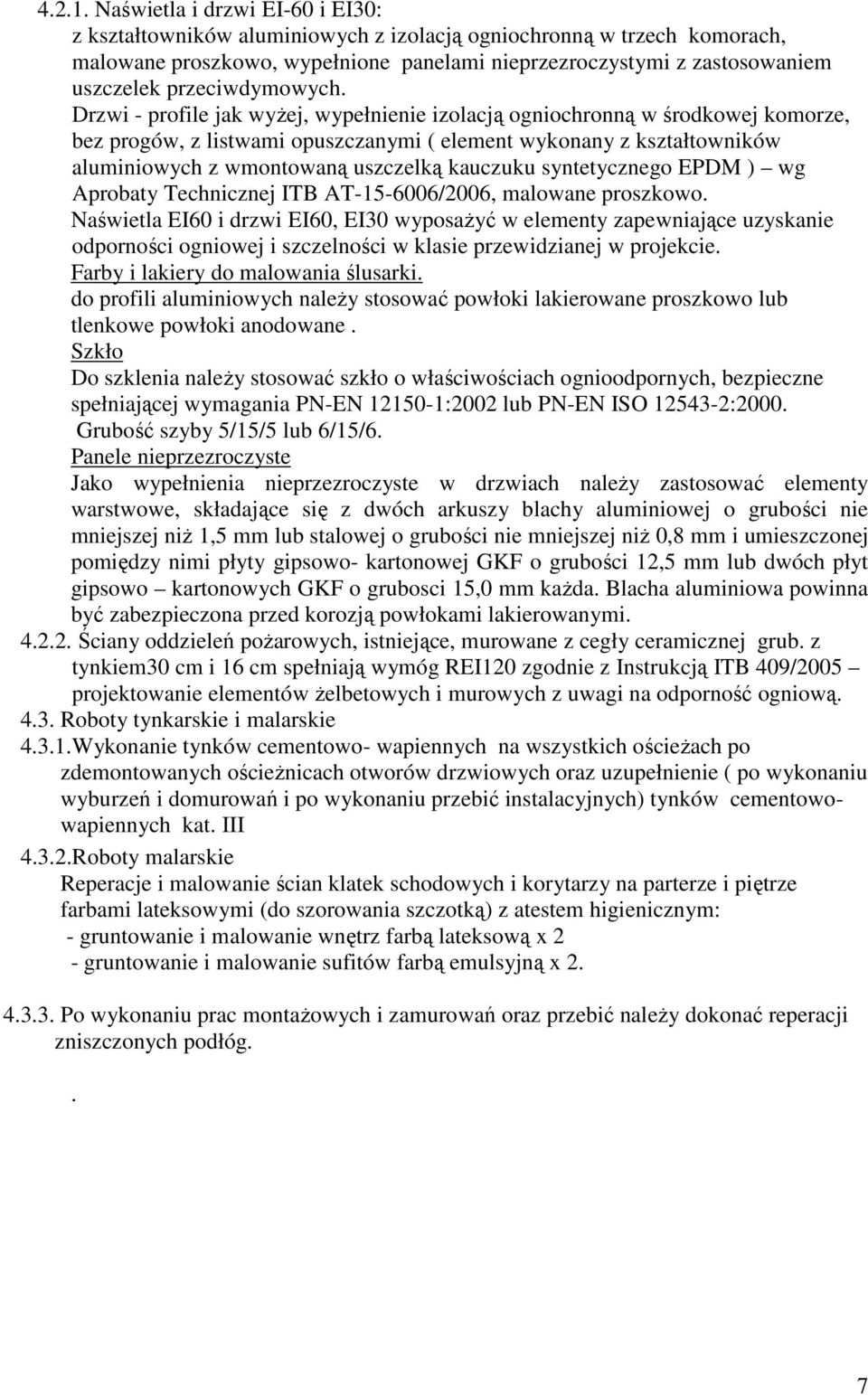

7 Naświetla i drzwi EI-60 i EI30: z kształtowników aluminiowych z izolacją ogniochronną w trzech komorach, malowane proszkowo, wypełnione panelami nieprzezroczystymi z zastosowaniem uszczelek przeciwdymowych. Drzwi - profile jak wyŝej, wypełnienie izolacją ogniochronną w środkowej komorze, bez progów, z listwami opuszczanymi ( element wykonany z kształtowników aluminiowych z wmontowaną uszczelką kauczuku syntetycznego EPDM ) wg Aprobaty Technicznej ITB AT /2006, malowane proszkowo. Naświetla EI60 i drzwi EI60, EI30 wyposaŝyć w elementy zapewniające uzyskanie odporności ogniowej i szczelności w klasie przewidzianej w projekcie. Farby i lakiery do malowania ślusarki. do profili aluminiowych naleŝy stosować powłoki lakierowane proszkowo lub tlenkowe powłoki anodowane. Szkło Do szklenia naleŝy stosować szkło o właściwościach ognioodpornych, bezpieczne spełniającej wymagania PN-EN :2002 lub PN-EN ISO :2000. Grubość szyby 5/15/5 lub 6/15/6. Panele nieprzezroczyste Jako wypełnienia nieprzezroczyste w drzwiach naleŝy zastosować elementy warstwowe, składające się z dwóch arkuszy blachy aluminiowej o grubości nie mniejszej niŝ 1,5 mm lub stalowej o grubości nie mniejszej niŝ 0,8 mm i umieszczonej pomiędzy nimi płyty gipsowo- kartonowej GKF o grubości 12,5 mm lub dwóch płyt gipsowo kartonowych GKF o grubosci 15,0 mm kaŝda. Blacha aluminiowa powinna być zabezpieczona przed korozją powłokami lakierowanymi Ściany oddzieleń poŝarowych, istniejące, murowane z cegły ceramicznej grub. z tynkiem30 cm i 16 cm spełniają wymóg REI120 zgodnie z Instrukcją ITB 409/2005 projektowanie elementów Ŝelbetowych i murowych z uwagi na odporność ogniową Roboty tynkarskie i malarskie Wykonanie tynków cementowo- wapiennych na wszystkich ościeŝach po zdemontowanych ościeŝnicach otworów drzwiowych oraz uzupełnienie ( po wykonaniu wyburzeń i domurowań i po wykonaniu przebić instalacyjnych) tynków cementowowapiennych kat. III Roboty malarskie Reperacje i malowanie ścian klatek schodowych i korytarzy na parterze i piętrze farbami lateksowymi (do szorowania szczotką) z atestem higienicznym: - gruntowanie i malowanie wnętrz farbą lateksową x 2 - gruntowanie i malowanie sufitów farbą emulsyjną x Po wykonaniu prac montaŝowych i zamurowań oraz przebić naleŝy dokonać reperacji zniszczonych podłóg.. 7

8 ABA PRACOWNIA ARCHITEKTONICZNO - BUDOWLANA W A R S Z A W A ul.g R Ó J E C K A 4 0 A / 2 5 tel./fax INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa obiektu: Dom Pomocy Społecznej Pod Brzozami Adres obiektu: Inwestor: ul.bohaterów 46/48, Warszawa Dom Pomocy Społecznej Pod Brzozami Warszawa, ul. Bohaterów 46/48 Projektant sporządzający informację: mgr. inŝ. arch. Barbara Antoniewicz nr. upr. bud. St-1656/73 Warszawa, grudzień

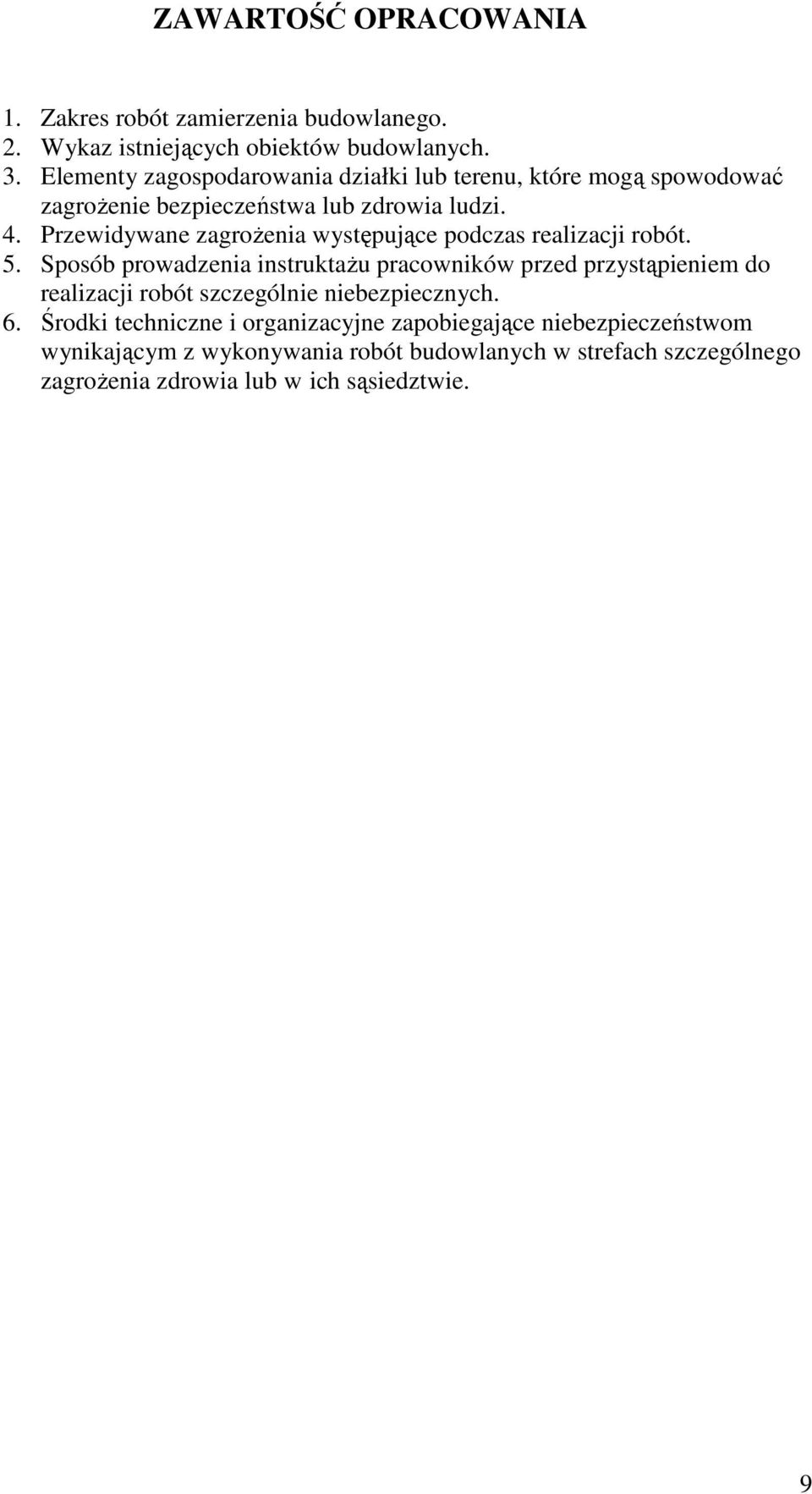

9 ZAWARTOŚĆ OPRACOWANIA 1. Zakres robót zamierzenia budowlanego. 2. Wykaz istniejących obiektów budowlanych. 3. Elementy zagospodarowania działki lub terenu, które mogą spowodować zagroŝenie bezpieczeństwa lub zdrowia ludzi. 4. Przewidywane zagroŝenia występujące podczas realizacji robót. 5. Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie. 9

10 1. ZAKRES ROBÓT ZAMIERZENIA INWESTYCYJNEGO PRZEDMIOTEM ZAMIERZENIA INWESTYCYJNEGO JEST DOSTOSOWANIE BUDYNKU GŁÓWNEGO DOMU POMOCY SPOŁECZNEJ POD BRZOZAMI W WARSZAWIE DO OBOWIĄZUJĄCYCH PRZEPISÓW ZGODNIE Z ZATWIERDZONĄ EKSPERTYZĄ W ZAKRESIE OCHRONY PRZECIWPOśAROWEJ 1.1. Prace rozbiórkowe i demontaŝowe PARTER demontaŝ drzwi wewnętrznych 90/200 drewnianych do kaplicy, demontaŝ drzwi wewnętrznych 140/200 drewnianych do świetlicy, demontaŝ drzwi wewnętrznych 140/200 do jadalni, demontaŝ drzwi wewnętrznych 100/200 z korytarza do przedsionka dźwigu oraz zamurowanie otworu do wymiarów 100x205 cm, demontaŝ 3 szt. drzwi wewnętrznych 90/200 do klatki schodowej K1, demontaŝ drzwi zewnętrznych 80/200 do klatki schodowej K1 i poszerzenie otworu do wymiarów 100x205 cm, demontaŝ drzwi wewn. 90/200 do przestrzeni pod klatką schodową K2, demontaŝ 2 szt. drzwi wewn. 90/200 do klatki schodowej K2, wybicie otworu ǿ 40 cmw ścianie zewnętrznej klatki schodowej K2, demontaŝ drzwi wewn. 900/200 do klatki schodowej K3 i fragmentu sciany murowanej grub. 12 cm, wybicie otworu na drzwi zewnętrzne 140x205 cm w ścianie klatki schodowej K3, demontaŝ urządzeń w pokoju nr 23, demontaŝ drzwi wewn. 90/200 i balkonowych oraz fragmentów ścianek grub. 6 cm, powiększenie otworów na drzwi wewnętrzne i zewnętrzne do wymiarów 145x205 cm w pom. nr 23, demontaŝ istniejącej podłogi wykładzina zmywalna w pom. nr 23. PIĘTRO demontaŝ 2 szt. istniejących drzwi wewnętrznych do klatki schodowej K1 90/200, demontaŝ 2 szt. drzwi wewn. 90/200 do klatki schodowej K2, wykucie otworu o wym. 876x 1057mm pod sufitem w ścianie szczytowej klatki schodowej K2, demontaŝ drzwi wewnętrznych 90/200 do klatki schodowej K3, poszerzenie istniejącego otworu drzwiowego do wymiarów 100x205 cm, demontaŝ urządzeń w pokoju nr 64, demontaŝ drzwi wewn. 90/200 i balkonowych oraz fragmentów ścianek grub. 6 cm, powiększenie otworów na drzwi wewnętrzne i zewnętrzne do wymiarów 145x205 cm w pom. nr 64, demontaŝ istniejącej podłogi wykładzina zmywalna w pom. nr Prace montaŝowe PARTER montaŝ 2 szt. drzwi wewnętrznych o kontr. aluminiowej pełnych 135/200 cm EI60 z naświetlem EI60 z wypełnieniem nieprzezroczystym, wymiary naświetla 145x53 cm, w korytarzu wschodnim i zachodnim budynku głównego symbol D6, montaŝ drzwi wewnętrznych o kontr. aluminiowej szklonych 90/200 cm do kaplicy symbol D12, montaŝ drzwi wewnętrznych o kontr. aluminiowej szklonych 140/200 cm do świetlicy symbol D11, 10

11 montaŝ drzwi wewnętrznych o kontr. aluminiowej 140/200 cm EI30 do jadalni symbol D1, montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 z korytarza do przedsionka dźwigu symbol D2, Przy klatce schodowej K1: montaŝ 3 szt. drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do klatki schodowej symbol D4, montaŝ drzwi zewnętrznych o kontr. aluminiowej 90/200 cm do klatki schodowej - symbol D5, Przy klatce schodowej K2: montaŝ 2 szt. drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 symbol D2, montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do przestrzeni pod klatką schodową symbol D3, Przy klatce schodowej K3: montaŝ drzwi wewnętrznych o kontr aluminiowej 130/200 cm EI30 do klatki schodowej symbol D7, montaŝ drzwi zewnętrznych o kontr. aluminiowej 130/200 cm do klatki schodowej symbol D13, Przy klatce schodowej K4 (zewnętrznej): montaŝ drzwi wewnętrznych o kontr. aluminiowej szklonych 135/200 cm EI30 symbol D8, montaŝ drzwi zewnętrznych o kontr. aluminiowe szklonych 135/200 cm symbol D9, wykonanie posadzki z płytek gresu antypoślizgowego w przedsionku klatki schodowej K4 (pom. nr 23) montaŝ samozamykaczy w 2 szt drzwi otwieranych do korytarza w części kuchennej budynku, montaŝ zamykaczy bezoporowych do 70% otwarcia we wszystkich drzwiach otwieranych do korytarzy bud. głównego i zawęŝających szerokość korytarza poniŝej 140 cm, montaŝ wentylatora nawiewnego ǿ 35 cm HEB-35-4M/H/A/E osłoniętego z zewnątrz siatką z drutu, po korekcie instalacji montaŝ 5 szt. szafek z hydrantami ǿ 25 wyposaŝonych w węŝe półsztywne wykonanie pochylni zewn. pod klatką schodową K4 wg odrębnego projektu. PIĘTRO montaŝ 2 szt. drzwi wewnętrznych o kontr. aluminiowej pełnych 135/200 cm EI60 z naświetlem EI60 z wypełnieniem nieprzezroczystym, wymiary naświetla 145x62 cm, w korytarzu wschodnim i zachodnim budynku głównego symbol D6, montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 z korytarza do części budynku nad stołówką i kuchnią symbol D2, Przy klatce schodowej K1: montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do klatki schodowej symbol D2, 11

12 montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 z pokoju do klatki schodowej symbol D10, Przy klatce schodowej K2: montaŝ 2 szt. drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do klatki schodowej symbol D2, Przy klatce schodowej K3: montaŝ drzwi wewnętrznych o kontr. aluminiowej 90/200 cm EI30 do klatki schodowej symbol D2, Przy klatce schodowej K4 (zewnętrznej): montaŝ drzwi wewnętrznych o kontr. aluminiowej szklonych 135/200 cm EI30 symbol D8, montaŝ drzwi zewnętrznych o kontr. aluminiowe szklonych 135/200 cm symbol D9, montaŝ, w istniejącym otworze okiennym klatki schodowej K1, klapy wentylacyjnej Ŝaluzjowej FCO COLT typ A2B o wymiarach 726x924 mm (866x1064 mm z kołnierzem), montaŝ klapy wentylacyjnej Ŝaluzjowej FCO COLT typ A2B o wymiarach z kołnierzem 1016x1197 mm, montaŝ klapy wentylacyjnej Ŝaluzjowej FCO COLT typ A2B w górnej części istniejącego otworu okiennego w korytarzu przy windzie: wymiary otworu montaŝowego klapy 850x1440 mm, montaŝ okna o wymiarach 90x72,5 cm symbol O1 w dolnej części istniejącego otworu, pod klapą, montaŝ zamykaczy bezoporowych do 70% otwarcia we wszystkich drzwiach otwieranych do korytarzy bud. głównego i zawęŝających szerokość korytarza montaŝ 5 szt. szafek z hydrantami ǿ 25 wyposaŝonych w węŝe półsztywne wykonanie zewnętrznej stalowej klatki schodowej (K4) wg odrębnego projektu ROBOTY WYKOŃCZENIOWE. Roboty tynkarskie i malarskie Wykonanie tynków cementowo- wapiennych na wszystkich ościeŝach po zdemontowanych ościeŝnicach otworów drzwiowych oraz uzupełnienie ( po wykonaniu wyburzeń i domurowań i po wykonaniu przebić instalacyjnych) tynków cementowo- wapiennych kat. III Roboty malarskie Reperacje i malowanie ścian klatek schodowych i korytarzy na parterze i piętrze farbami lateksowymi (do szorowania szczotką) z atestem higienicznym: - gruntowanie i malowanie wnętrz farbą lateksową x 2 - gruntowanie i malowanie sufitów farbą emulsyjną x WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Budynek będący przedmiotem opracowania jest obiektem wolnostojącym, w formie zamkniętego czworoboku, na wydzielonej działce przy ul. Bohaterów 46/48 Budynek o wysokości od 2 kondygnacji, częściowo podpiwniczony. Na działce, poza opracowywanym obiektem, znajduje się budynek administracyjno gospodarczy i budynek do rozbiórki, w którym dawniej przechowywano zwłoki przed eksportacją. 12

13 3. ELEMENTY ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ SPOWODOWAĆ ZAGROśENIE BEZPIECZEŃSTWA LUB ZDROWIA LUDZI Projektowane roboty budowlane dotyczą jedynie samego budynku, zakres prac nie obejmuje zmiany zagospodarowania terenu. 4. PRZEWIDYWANE ZAGROśENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Projektowane roboty budowlane moŝna określić jako standardowe roboty wykonywane w budownictwie. Przewiduje się jednak z uwagi na wysokość budynku prowadzenie robót budowlanych, o których mowa w art. 21a ust.2 ustawy z dn. 7 lipca 1994 r. Prawo Budowlane, opisanych szczegółowo w 6 Rozporządzenia Ministra Infrastruktury z dn. 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia robót, przy których wykonaniu występuje ryzyko upadku z wysokości ponad 5 m. Podczas prowadzenia robót wykonawca zobowiązany jest stosować się do przepisów określonych w: a) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dn. 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, z póŝniejszymi zmianami (tekst jednolity Dz. Ustaw nr. 169/2003 poz. 1650). b) Rozporządzenie Ministra Infrastruktury z dn. 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr. 47/2003 poz. 401). Wykonawca ma obowiązek zapewnić i utrzymywać wszelkie urządzenia zabezpieczające, socjalne, sprzęt, odpowiednią odzieŝ dla ochrony zdrowia i Ŝycia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Kierownik budowy zobowiązany jest do sporządzenia planu BiOZ ze szczególnym uwzględnieniem robót prowadzonych na wysokości i prac rozbiórkowych. Podczas prowadzenia robót budowlanych istnieje ryzyko upadku z wysokości osób lub przedmiotów. W związku z tym naleŝy zwrócić szczególną uwagę na zabezpieczenie pracowników przed upadkiem z wysokości oraz ochronę wejść i dojść do budynku przed upadkiem przedmiotów z wysokości. 5. SPOSÓB PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH KaŜdy pracownik powinien znać przepisy i zasady BHP, brać udział w szkoleniu i instruktaŝu z tego zakresu oraz poddać się wymaganym egzaminom sprawdzającym. Pracownicy powinni posiadać aktualne badania lekarskie oraz uprawnienia do pracy na wysokości. Powinni teŝ być wyposaŝeni w odpowiedni dla charakteru pracy sprzęt, kaski ochronne i odzieŝ ochronną. 6. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE 13

14 NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROśENIA ZDROWIA LUB W ICH SĄSIEDZTWIE Przygotowanie organizacyjne prowadzenia robót budowlanych powinno polegać na zastosowaniu parametrów bezpiecznego zagospodarowania placu budowy. Usytuowanie stanowisk pracy w lokalu poddawanym przebudowie wymaga: a) opracowania harmonogramów prowadzonych prac gwarantujących bezpieczeństwo pracowników, b) wzajemnego usytuowania stanowisk roboczych i ich rodzajów oraz lokalizacji stanowisk materiałów w sposób nie powodujący kolizji, c) usytuowania i prowadzenia dróg komunikacyjnych w sposób bezpieczny dla pracowników budowlanych i mieszkańców budynku. Roboty rozbiórkowe i budowlane naleŝy prowadzić pod nadzorem technicznym, zgodnie z zasadami sztuki budowlanej, dokumentacją techniczną i warunkami technicznymi wykonania i odbioru robót. Maszyny i urządzenia techniczne, przewidziane w procesie technologicznym, powinny posiadać odpowiednie certyfikaty lub świadectwa zgodności z przepisami oraz spełniać wymagania przepisów i norm higienicznych, w tym takŝe wymagania dotyczące ograniczenia hałasu i odprowadzenia pyłów do miejscowego odciągu. Roboty na wysokości tj. wszystkie prowadzone na wysokości powyŝej 1 m powinny być prowadzone, zaleŝnie od ich charakteru, przy uŝyciu odpowiedniego sprzętu jak np.: rusztowania, szelki bezpieczeństwa i t.p. 14

15 Warszawa, OŚWIADCZENIE projektanta w trybie art. 20 ust.4 ustawy Prawo Budowlane Ja, niŝej podpisana, posiadająca uprawnienia budowlane do projektowania w specjalności architektonicznej nr ST-1656/73 i naleŝąca do Mazowieckiej Okręgowej Izby Architektonicznej oświadczam, Ŝe projekt dostosowania budynku głównego DPS Pod Brzozami, przy ul. Bohaterów 46/48 w Warszawie, do obowiązujących przepisów zgodnie z zatwierdzoną ekspertyzą w zakresie ochrony p.poŝ. został wykonany zgodnie z obowiązującymi normami oraz przepisami, jest kompletny i wystarczający do przeprowadzenia projektowanych prac. 15
