1 Egz.1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO w GDAŃSKU TERENOWY ODDZIAŁ W KARTUZACH Kartuzy ul. Zacisze 2 tel ; fax UPROSZCZONA DOKUMENTACJA PROJEKTOWA Nazwa obiektu : Obiekt nr 1 : Struga Puzdrowska, rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski. Adres obiektu : Gmina : Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany Powiat : kartuski, kościerski Województwo: pomorskie Nazwy i kody robót budowlanych wg PCV : Roboty w zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego : Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk ZAWARTOŚĆ OPRACOWANIA: 1. Opis kwalifikacyjny 2. Opis techniczny 3. Specyfikacja techniczna wykonania i odbioru robót 4. Zakres rzeczowy robót 5. Przedmiar robót 6. Mapka poglądowa w skali 1: Sporządzili : Sprawdził : mgr inż. Iwona Kwidzińska inż. Tadeusz Bielawa st. specjalista d/s eksploatacji Kierownik TO Kartuzy Kazimierz Leszczyński specjalista d/s eksploatacji Kartuzy, r. 1

2 OPIS KWALIFIKACYJNY Obiekt nr 1 : Struga Puzdrowska, rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski. ZAKRES ROBÓT: Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski Lp Ewid. długość cieku Oznaczenie miejsca robót Dług. miejsca robót m od-do [km] [m] [km] [km] Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski przepust most Puzdrowo [N] przepust przepust RAZEM: 4, Ureg. Nieur. 1 Ręczne ścinanie gęstych krzewów. ha 0,6 2 Obcięcie zwisających gałęzi r-g 24 3 Usunięcie z koryta cieku przetamowań z gałęzi r-g 8 4 Rozdrobnienie rębakiem pozyskanych gałęzi i krzewów. m-g 48 5 Wywiezienie zrębków na najbliższe wysypisko. m-g 24 6 Wykaszanie porostów gęstych miękkich ze skarp. m Usunięcie zatoru - wydobycie z dna obsuniętej ze skarpy ziemi - z m3 60 wbudowaniem wydobytego urobku w skarpę - w km Oczyszczenie z namułu przepustu rurowego o śr. 1.0 m przy stosunku m 9 głębok.zamulenia do średnicy 2/3 - w km Usunięcie gęstej roślinności korzeniącej się w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie ręczne. m

3 10 Usunięcie gęstej roślinności korzeniącej się w dnie przy zarośnięciu pow. m lustra wody pow. 60% - hakowanie mechaniczne. 11 Praca koparki (hakowanie mechaniczne) na materacach. m Zebranie wykoszonej z dna roślinności w kopy przygotowanie do załadunku r-g 40 i wywiezienia po odcieknięciu wody. 14 Wywiezienie wykoszonej z dna roślinności na wysypisko m-g 24 x Termin wykonania robót : październik - grudzień ZAKRES ROBÓT: Rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 7,8 km powiat kościerski Lp Ewid. długość cieku [m] Oznaczenie miejsca robót m od-do Dług. miejsca robót [km] Ureg. [km] Nieur. [km] Rzeka Czarna Woda konserwacja bieżąca 6,8 km powiat kościerski ,2-1, ,8-1, [N] ,0-1, ,8-2, RAZEM: 6,8-6,8 Rzeka Stara Rzeka konserwacja bieżąca 0,5 km powiat koscierski ,5-0, [N] RAZEM: 0,5-0,5 Ciek naturalny R-D konserwacja bieżąca 0,5 km powiat kościerski ,05-0, [N] ,45-0,45 RAZEM: 0,5-0,5 RAZEM: 7,8 7,8 Rzeka Czarna Woda konserwacja bieżąca 6,8 km powiat kościerski 1 Wykaszanie porostów gęstych miękkich ze skarp. m Wykaszanie porostów gęstych miękkich z dna cieków. m Wygrabianie wykoszonych porostów z dna cieków o szer. dna do 2,0m. m Usunięcie gęstej roślinności korzeniącej sie w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie ręczne. m Rzeka Stara Rzeka konserwacja bieżąca 0,5 km powiat koscierski 1 Usunięcie gęstej roślinności korzeniącej sie w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie ręczne. Ciek naturalny R-D konserwacja bieżąca 0,5 km powiat kościerski m Ręczne ścinanie gęstych krzewów. ha 0,16 2 Obcięcie zwisających gałęzi. r-g 64 3 Rozdrobnienie rębakiem pozyskanych gałęzi i krzewów. m-g 24 4 Wywiezienie zrębków na najbliższe wysypisko. m-g 16 3

4 5 Usunięcie gęstej roślinności korzeniącej się w dnie przy zarośnięciu pow. m2 80 lustra wody pow. 60% - hakowanie ręczne. 6 Usunięcie gęstej roślinności korzeniącej się w dnie przy zarośnięciu pow. m lustra wody pow. 60% - hakowanie mechaniczne. 7 Praca koparki (hakowanie mechaniczne) na materacach. m Wykonanie opasek podwójnych z kiszek faszynowych o śr cm w m 125 gruncie kat. III Termin wykonania robót : październik - grudzień Sporządzili : mgr inż. Iwona Kwidzińska st. specjalista d/s eksploatacji Kazimierz Leszczyński specjalista d/s eksploatacji Zatwierdził : inż. Tadeusz Bielawa Kierownik TO Kartuzy Kartuzy, r. 4

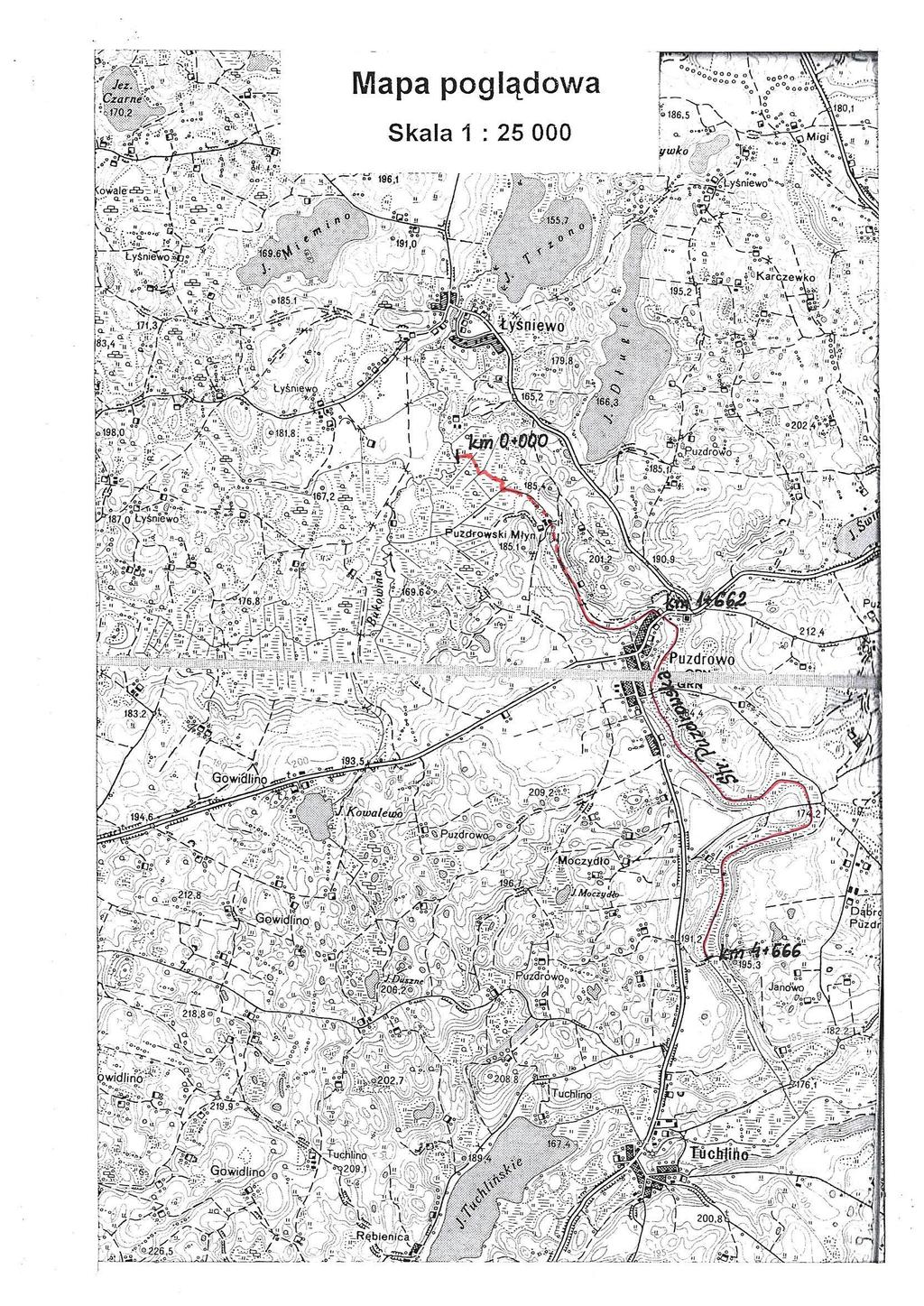

5 O P I S T E C H N I C Z N Y I WIADOMOŚCI WSTĘPNE Niniejsza dokumentacja projektowa wykonana metodą uproszczoną została opracowana przez pracowników ZM i UWWP w Gdańsku Terenowy Oddział w Kartuzach w oparciu o: 1. Ustawę z dnia 7 lipca 1994 r. Prawo Budowlane (Dz.U. z dnia r., poz tekst jednolity, z późn. zm.) 2. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej (Dz. U. Nr 202, poz. 2072). Z uwagi na to, iż niniejsza dokumentacja projektowa służy do opisu przedmiotu zamówienia na wykonanie robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, opracowano ją zgodnie z 4, ust Podkłady mapowe w skali 1: Wykonane pomiary II POŁOŻENIE OBIEKTU Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski Obiekt przewidziany do konserwacji położony jest na terenie gm. Sierakowice, poza terenem Kaszubskiego Parku Krajobrazowego. Dojazd do obiektu stanowi sieć dróg wojewódzkich, gminnych oraz gruntowych, Kartuzy Sierakowice Puzdrowo. Rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 7,8 km powiat kościerski Czarna Woda - obiekt przewidziany do konserwacji położony jest na terenie gm. Kościerzyny, położony poza terenem Wdzydzkiego Parku Krajobrazowego. Dojazd do obiektu stanowi sieć dróg wojewódzkich, gminnych oraz gruntowych, Kościerzyna Korne - Gostomie. Rzeka Stara Rzeka - obiekt przewidziany do konserwacji położony jest na terenie gm. Stara Kiszewa, położony poza terenem Wdzydzkiego Parku Krajobrazowego. Dojazd do obiektu stanowi sieć dróg wojewódzkich, gminnych oraz gruntowych, Kościerzyna - Góra. Ciek naturalny R-D - obiekt przewidziany do konserwacji położony jest na terenie gm. Dziemiany, położony w otulinie Wdzydzkiego Parku Krajobrazowego. Dojazd do obiektu stanowi sieć dróg wojewódzkich, gminnych oraz gruntowych, Kościerzyna - Kalisz. III CHARAKTERYSTYKA OBIEKTU Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski Przewidziana do konserwacji bieżącej Struga Puzdrowska odwadnia przyległe do cieku użytki zielone. Rzeka biegnie środkiem doliny. Dno cieku charakteryzuje się dużą różnorodnością namułu. W dnie występują gleby piaszczyste i gliniasto piaszczyste a w końcowym biegu cieku torfowe. Skarpy porośnięte lokalnie drzewami i gęstymi krzewami. 5

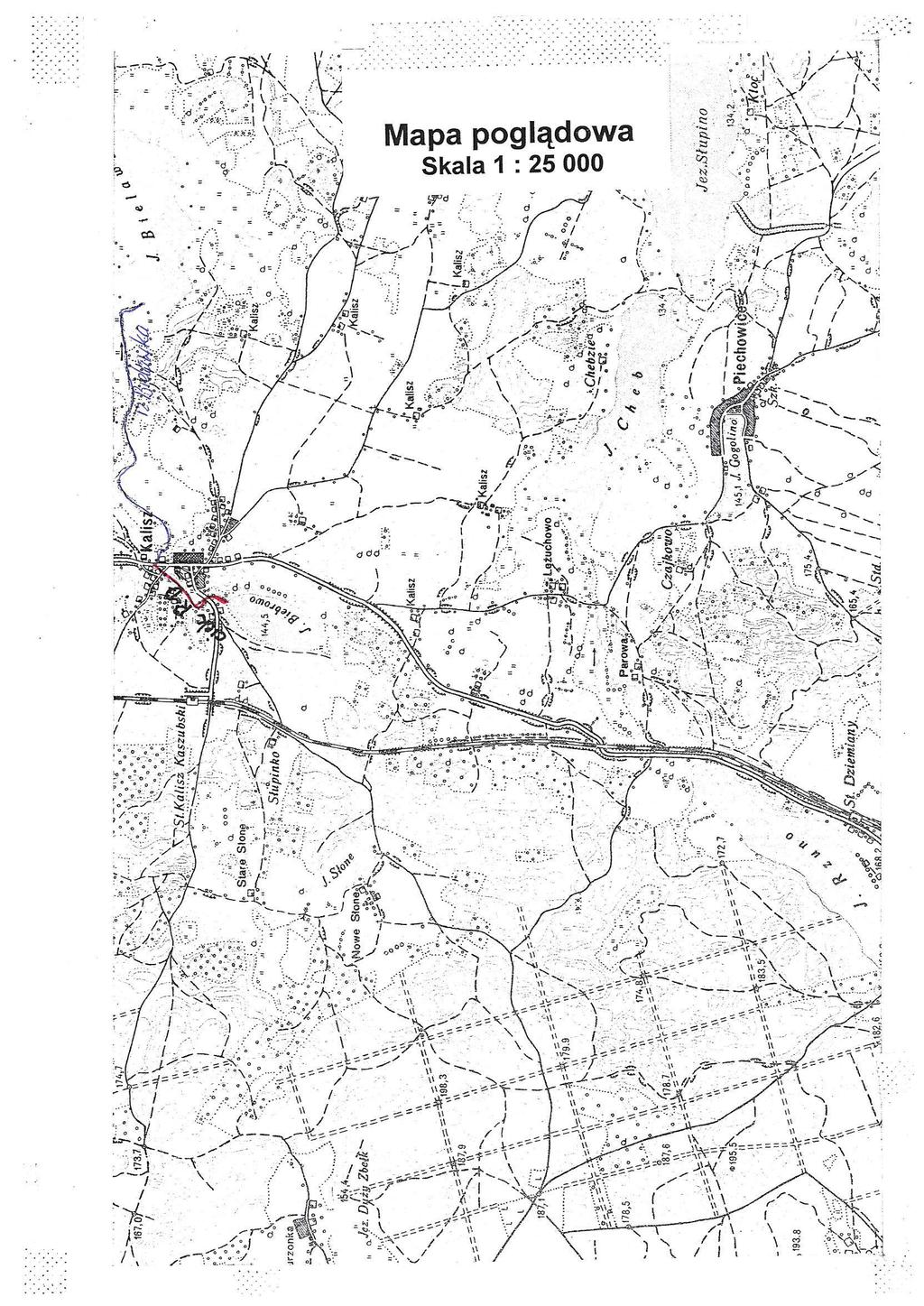

6 Szerokość dna cieku wynosi 1,3-1,75m. Dno gęsto porośnięte roślinnością. Na całej długości lokalnie występują przetamowania z gałęzi. W km skarpa cieku zdeptana przez bydło, ziemia ze skarpy obsunięta na dno cieku. Rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 7,8 km powiat kościerski Rzeka Czarna Woda - przewidziana do konserwacji rzeka odwadnia przyległe do cieku użytki zielone. Rzeka biegnie środkiem doliny, przepływając przez jezioro Borowe. Dno cieku charakteryzuje się dużą różnorodnością namułu. W dnie występują gleby piaszczyste. Skarpy porośnięte lokalnie drzewami i krzewami. Szerokość dna cieku wynosi średnio 1,6-2,0 m. Średnia szerokość skarp wynosi 1,0m. Rzeka Stara Rzeka - przewidziana do konserwacji rzeka odwadnia przyległe do cieku użytki zielone. Rzeka biegnie środkiem doliny, uchodząc do rzeki Wierzycy. Dno cieku charakteryzuje się dużą różnorodnością namułu. W dnie występują gleby torfowe. Skarpy cieku pionowe. Szerokość dna cieku wynosi średnio 4,6 m. Ciek naturalny R-D Ciek biegnie przez wieś Kalisz. Dno cieku charakteryzuje się dużą różnorodnością namułu. W dnie występują gleby torfowo - piaszczyste. Skarpy porośnięte lokalnie drzewami i krzewami. Szerokość dna cieku wynosi średnio 1,6-3,0 m. Średnia szerokość skarp wynosi 1,0m. IV KOLIZJE Z URZĄDZENIA PODZIEMNYMI Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski Kolizje z urządzeniami podziemnymi nie mają wpływu na wykonanie robót konserwacji bieżącej. Rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 7,8 km powiat kościerski Kolizje z urządzeniami podziemnymi nie mają wpływu na wykonanie robót konserwacji bieżącej. V BUDOWLE Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski Na odcinku przewidzianym do konserwacji bieżącej występują budowle: 1. w km przepust fi 100, L=6m 2. w km most w miej Puzdrowo 3. w km przepust fi 100, L=9m 4. w km przepust fi 600, L=6m 6

7 Rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 7,8 km powiat kościerski Na odcinku przewidzianym do konserwacji bieżącej występują przepusty drogowe. VI WYKONAWSTWO ROBÓT Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski 1. Roboty konserwacyjne cieku należy poprzedzić wycinką gęsto występujących krzewów. Przetamowania z gałęzi usunąć. Zwisające nisko nad korytem gałęzie drzew wyciąć Wycięte krzewy i gałęzie rozdrobić rębakiem i wywieźć na najbliższe wysypisko. Ilość krzewów do wycinki w załączonym zakresie rzeczowym robót. 2. Skarpy okosić. Gęsto rosnącą roślinność w dnie wyhakować mechanicznie zaś w miejscach zadrzewionych ręcznie zgodnie z załączonym zakresem robót. Wyhakowaną roślinność składować w kopy i po odcieknięciu wywieźć na wysypisko. W km praca koparki przy hakowaniu na materacach. 3. W km w miejscu zdeptanej przez bydło i obsuniętej skarpy, wydobyć z dna naniesiony urobek i wbudować go w skarpę. 4. Przepust w km odmulić. Rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 7,8 km powiat kościerski Rzeka Czarna Woda: 1. Skarpy okosić a dno w km wyhakować, pozostałe dno okosić i wykoszoną z dna roślinność wygrabić - zgodnie z zakresem rzeczowym robót załączonym do dokumentacji. Rzeka Stara Rzeka: 1. Dno cieku ręcznie wyhakować. Ciek naturalny R-D: 1. Rosnące w dnie i na skarpach krzewy wyciąć. Zwisające nad korytem cieku gałęzie wyciąć. Wycięte krzewy i gałęzie rozdrobnić rębakiem a zrębki wywieźć na wysypisko. 2. Dno w km ręcznie wyhakować, zaś w km wyhakować mechanicznie 3. W km i stopę skarpy umocnić podwójną kiszka faszynową z założeniem za kiszkę geowłókniny. VII ODSZKODOWANIA Dokumentacja nie przewiduje odszkodowań z tytułu wykonawstwa robót Wykonawstwo robót należy prowadzić w okresach nie powodujących strat w zbiorach na przyległych użytkach. 7

8 VIII KONTROLA JAKOŚCI WYKONANIA ROBÓT Kontrola jakości wykonania robót prowadzona będzie na bieżąco przez inspektora nadzoru inwestorskiego i potwierdzona wpisem do dziennika budowy przekazanego przez inwestora kierownikowi budowy. IX ODBIÓR ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek Wykonawcy w obecności zainteresowanych stron i sporządza protokół odbioru końcowego. Sporządzili : mgr inż. Iwona Kwidzińska st. specjalista d/s eksploatacji Kazimierz Leszczyński specjalista ds. eksploatacji 8

9 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. Warunki ogólne 2. Szczegółowa specyfikacja techniczna 9

10 1. WARUNKI OGÓLNE 1.1 WSTĘP KOD kategorii robót Według Wspólnego Słownika Zamówień ustalono kod robót objętych zamówieniem Roboty w zakresie Ochrony Przeciwpowodziowej Nazwa zamówienia Procedura udzielenia zamówienia publicznego zgodnie Art. 4 pkt. 8 ustawy Prawo Zamówień Publicznych na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych Przedmiot i zakres robót budowlanych Obiekt nr 1 : Struga Puzdrowska, rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski Określenia podstawowe użyte w specyfikacji technicznej Wymienione poniżej określenia, użyte w specyfikacji technicznej należy rozumieć następująco : - ciek naturalny rzeki, strugi oraz inne wody płynące prowadzące wodę w sposób ciągły lub okresowy naturalnymi korytami - kanał sztuczne koryta prowadzące wodę w sposób ciągły lub okresowy, o szerokości dna co najmniej 1,5 m przy ujściu - przepust budowla komunikacyjna służąca do przepływu wody w korytach cieków naturalnych, pod nasypem korpusu drogowego - Dziennik Budowy dziennik wydany przez Zamawiającego w formie uproszczonej, stanowiący urzędowy dokument do zapisu przebiegu robót budowlanych - Kierownik Budowy osoba wyznaczona i upoważniona przez Wykonawcę do kierowania robotami i występowania w jego imieniu w sprawach realizacji obiektu - Inspektor nadzoru - osoba wyznaczona i upoważniona przez Zamawiającego do nadzorowania robót budowlanych i występowania w jego imieniu w sprawach realizacji obiektu 1.2 INFORMACJA O TERENIE BUDOWY Organizacja robót budowlanych - Przekazanie terenu budowy Zamawiający w terminie określonym w umowie przekaże Wykonawcy teren budowy Protokółem przekazania terenu i placu budowy 10

11 wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi oraz Dziennik budowy wraz z 1-ym egzemplarzem dokumentacji projektowej wykonanej metodą uproszczoną. - Zabezpieczenie terenu budowy do Wykonawcy należy właściwe zabezpieczenie i oznakowanie terenu budowy na czas trwania realizacji obiektu Wymagania dotyczące właściwości stosowanych wyrobów budowlanych - Wykonawca zobowiązany jest do dostarczenia dowodów /atesty, zaświadczenia/ zaświadczających interesów dopuszczeniu do obrotu interesów stosowania interesów budownictwie wyrobów budowlanych oraz urządzeń technicznych Wymagania dotyczące stosowanego sprzętu - sprzęt użyty do robót winien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej w przedmiarze robót technologii wykonania - sprzęt winien być sprawny technicznie Zabezpieczenie interesów osób trzecich Wykonawca odpowiada za ochronę instalacji nadziemnej i podziemnej /rurociągi, kable itp./ znajdującej się w pasie technologicznym robót oraz ochronę ogrodzeń posesji przylegających do cieku. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. W przypadku uszkodzenia tych instalacji Wykonawca niezwłocznie powiadomi Zamawiającego. Wykonawca odpowiada za wszelkie uszkodzenia instalacji i urządzeń wykazane w dokumentach dostarczonych mu przez Zamawiającego Ochrona środowiska w czasie wykonywania robót W czasie prowadzenia robót, Wykonawca ma obowiązek znać i stosować wszelkie przepisy dotyczące ochrony środowiska a w szczególności chronić środowisko przed : - zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi - możliwością powstania pożaru - trwałym zniszczeniem gniazd i lęgowisk ptaków - zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy, a w szczególności : - prace konserwacyjne na urządzeniach melioracji wodnych mogą być wykonywane tylko przez osoby, które posiadają aktualne badania lekarskie dopuszczające do wykonywania ciężkich prac fizycznych, przeszły przeszkolenie w zakresie BHP - prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzroku - zabrania się manipulownia przy znalezionych niewypałach i po uprzednim zabezpieczeniu poprzez widoczne oznakowanie ostrzegające przed niebezpieczeństwem, niezwłocznie należy powiadomić najbliższy posterunek policji 11

12 - zabrania się przeskakiwania przez cieki naturalne i kanały posługując się przy tym sprzętem mierniczym takim jak łaty, tyczki, statywy itp. - pracownicy winni pracować w odpowiednim oddaleniu od siebie - min. 3m oddalając tym niebezpieczeństwo wzajemnego zranienia się ostrymi narzędziami /kosy, widły, szpadle, łopaty/ - na terenach silnie zabagnionych pracownicy winni tyczkami sprawdzać nośność gruntu z uwagi na niebezpieczeństwo ugrzęźnięcia - pracownicy pracujący w terenie winni być wyposażeni w kompletną apteczkę - przy ścinaniu drzew pilarką spalinową mogą pracować tyko i wyłącznie osoby posiadające odpowiednie przeszkolenie Odbiory robót - Odbiory częściowe robót prowadzone są przez inspektora nadzoru inwestorkiego na wniosek kierownika budowy potwierdzone wpisem do dziennika budowy. Każdy odbiór częściowy musi być potwierdzony protokółem odbioru częściowego i odpowiednim wpisem do dziennika budowy i będzie polegał na odebraniu danego elementu budowy zgodnie z harmonogramem robót załączonym do umowy. - Odbiory końcowe /ostateczne/ robót przeprowadza Inwestor na pisemny wniosek Wykonawcy. Odbiór końcowy kończy się protokółem odbioru końcowego. 1.3 PRZEPISY ZWIĄZANE - Ustawa z dnia 18 lipca 2001 r. Prawo wodne (D. U. RP z dnia r., poz. 145 tekst jednolity z póź. zm.) - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z dnia r., poz tekst jednolity, z póż. zmianami) - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003 r. poz z póź. zm.) 12

13 2. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 2.1 ROBOTY PRZYGOTOWAWCZE Lokalizacja istniejącego uzbrojenia : Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski Kolizje z urządzeniami podziemnymi nie mają wpływu na wykonanie robót konserwacji bieżącej. Rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 7,8 km powiat kościerski Kolizje z urządzeniami podziemnymi nie mają wpływu na wykonanie robót konserwacji bieżącej. 2.2 KONSERWACJA BIEŻĄCA Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski Roboty konserwacyjne cieku należy poprzedzić wycinką gęsto występujących krzewów. Przetamowania z gałęzi usunąć. Zwisające nisko nad korytem gałęzie drzew wyciąć Wycięte krzewy i gałęzie rozdrobić rębakiem i wywieźć na najbliższe wysypisko. Ilość krzewów do wycinki w załączonym zakresie rzeczowym robót Skarpy okosić. Gęsto rosnącą roślinność w dnie wyhakować mechanicznie zaś w miejscach zadrzewionych ręcznie zgodnie z załączonym zakresem robót. Wyhakowaną roślinność składować w kopy i po odcieknięciu wywieźć na wysypisko. W km praca koparki przy hakowaniu na materacach W km w miejscu zdeptanej przez bydło i obsuniętej skarpy, wydobyć z dna naniesiony urobek i wbudować go w skarpę Przepust w km odmulić Rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 7,8 km powiat kościerski Rzeka Czarna Woda: a) Skarpy okosić a dno w km wyhakować, pozostałe dno okosić i wykoszoną z dna roślinność wygrabić - zgodnie z zakresem rzeczowym robót załączonym do dokumentacji. 13

14 Rzeka Stara Rzeka: a) Dno cieku ręcznie wyhakować Ciek naturalny R-D: a) Rosnące w dnie i na skarpach krzewy wyciąć. Zwisające nad korytem cieku gałęzie wyciąć. Wycięte krzewy i gałęzie rozdrobnić rębakiem a zrębki wywieźć na wysypisko. b) Dno w km ręcznie wyhakować, zaś w km wyhakować mechanicznie c) W km i stopę skarpy umocnić podwójną kiszka faszynową z założeniem za kiszkę geowłókniny. Sporządzili : mgr inż. Iwona Kwidzińska st. specjalista d/s eksploatacji Kazimierz Leszczyński specjalista ds. eksploatacji 14

15 ZAKRES RZECZOWY ROBÓT dotyczący konserwacji bieżącej wykoszenie dna i skarp, hakowania dna oraz usuwanie przetamowań z koryta cieków. Obiekt nr 1 : Struga Puzdrowska, rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski. Lp Ewid. długość Oznaczenie miejsca robót Dług. miejsca Ureg. Nieur. Średnia szerokość Wykoszenie porostów ręczne Hakowanie dna ręczne Hakowanie dna Wygrabienie wykoszonych cieku robót skarp dna ze skarp gęsty z dna gęsty mechaniczn e porostów z dna o szerokości m miękki miękki [m] [m] od-do [km] [m] [m] [m] [m] [m2] [m2] [m2] do 2m ponad 2m [m2] Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski ,,2x2 1, ,5x2 1, , przepust ,5x2 1, , ,5x2 1, most Puzdrowo [N] przepust przepust Usunięcie zatoru, skarpa obsunięta, zdeptana przez bydło x2 1, ,2x mx1,5mx0,4m - z wbudowaniem wydobytego urobku w skarpę ,5x2 1, ,5x2 1,

16 ,0x2 1, RAZEM: 4,7 X 4666 x x x x x x Sporządziła : mgr inż. Iwona Kwidzińska st. specjalista d/s eksploatacji 16

17 ZAKRES RZECZOWY ROBÓT dotyczący konserwacji bieżącej wykoszenie dna i skarp, hakowania dna oraz usuwanie przetamowań z koryta cieków. Obiekt nr 1 : Struga Puzdrowska, rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski. Lp Ewid. długość Oznaczenie miejsca robót Dług. miejsca Ureg. Nieur. Średnia szerokość Wykoszenie porostów ręczne Hakowanie dna ręczne Hakowanie dna Wygrabienie wykoszonych Umocnienie stopy skarpy kiszka faszynową cieku robót skarp dna ze skarp z dna mechaniczn porostów z dna o gęsty gęsty e szerokości [m] [m] m miękki miękki od-do [km] [m] [m] [m] [m] [m2] [m2] [m2] do 2m ponad 2m [m2] Rzeka Czarna Woda konserwacja bieżąca 6,8 km powiat kościerski ,2-1,2 1,0x2 2, ,8-1,8 1,0x2 2, [N] ,0-1,0 1,0x2 1, ,8-2,8 1,0x2 1, RAZEM: 6,8-6,8 x x x x x x Rzeka Stara Rzeka konserwacja bieżąca 0,5 km powiat kościerski ,5-0,5-4, [N] RAZEM: 0,5-0,5-4, Ciek naturalny R-D konserwacja bieżąca 0,5 km powiat kościerski [N] ,05-0,05-1, mx2 = 50mb 25mx1 = 25mb ,45-0,45-3, mbx2 = 50mb RAZEM: 0,5-0,5 - x mb RAZEM: 7,8 x 7,8 x x x x 125 mb Sporządził : Kazimierz Leszczyński specjalista ds. eksploatacji 17

18 ZAKRES RZECZOWY ROBÓT dotyczący wycięcia drzew i krzewów ze skarp cieku Obiekt nr 1 : Struga Puzdrowska, rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski. L.p. RZEKA w km od - do długość [mb] Krzewy średniej gęstości pasem szer. [mb] Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski ilość [m2] Drzewa do wycięcia ø [szt] Drzewa do wycięcia Ø [szt] Drzewa do wycięcia Ø [szt] Drzewa do wycięcia Ø [szt] Obcięcie z drzew zwisających na korytem gałęzi [r-g] Lokalnie m x w km OGÓŁEM: m x [0,6 ha] Sporządził : mgr inż. Iwona Kwidzińska st. specjalista d/s eksploatacji 18

19 ZAKRES RZECZOWY ROBÓT dotyczący wycięcia drzew i krzewów ze skarp cieku Obiekt nr 1 : Struga Puzdrowska, rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski. L.p. RZEKA w km od - do długość [mb] Krzewy średniej gęstości pasem szer. [mb] ilość [m2] Rzeka Ciek naturalny R-D konserwacja bieżąca 0,5 km, - powiat kościerski 1 Lokalnie w km Sporządził : Kazimierz Leszczyński specjalista ds. eksploatacji Drzewa do wycięcia ø [szt] Drzewa do wycięcia Ø [szt] Drzewa do wycięcia Ø [szt] Drzewa do wycięcia Ø [szt] Obcięcie z drzew zwisających na korytem gałęzi [r-g] 500 3, OGÓŁEM: 5000 x 1600 [0,16 ha]

20 KARTA TYTUŁOWA PRZEDMIARU ROBÓT 1. Nazwa robót budowlanych wg zamawiającego Obiekt nr 1 : Struga Puzdrowska, rzeka Czarna Woda, rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski. 2. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej 3.Adres obiektu miejscowości : gmina: Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany powiat: kartuski, kościerski województwo: pomorskie 4. Nazwa i adres Zamawiającego Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk 5. Data opracowania przedmiaru Sporządzili : mgr inż. Iwona Kwidzińska st. specjalista d/s eksploatacji Kazimierz Leszczyński specjalista d/s eksploatacji Sprawdził: inż. Tadeusz Bielawa Kierownik TO Kartuzy 20

21 SPIS DZIAŁÓW PRZEDMIARU Roboty w zakresie ochrony przeciwpowodziowej (kod CPV) Dział I. DZIAŁ 010 ROZDZIAŁ Dział 1.1. Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski Dział 1.2. Rzeka Czarna Woda konserwacja bieżąca 6,8 km powiat kościerski Dział 1.3. Rzeka Stara Rzeka konserwacja bieżąca 0,5 km powiat kościerski Dział II. DZIAŁ 710 ROZDZIAŁ Dział 2.1. Ciek naturalny R-D konserwacja bieżąca 0,5 km powiat kościerski 21

22 TABELA PRZEDMIARU ROBÓT (pieczęć Inwestora) Obiekt nr 1 : Struga Puzdrowska, Czarna Woda, Rzeka Stara Rzeka, ciek naturalny R-D konserwacja bieżąca 12,5 km gm. Sierakowice, Kościerzyna, Stara Kiszewa, Dziemiany, pow. kartuski, kościerski. KOD CPV Roboty w zakresie ochrony przeciwpowodziowej L.p. Kod pozycji przedmiaru Numer specyfikacji technicznej Nazwa, opis, obliczenie ilości Jedn. Ilość jednostek Uwagi Dział I. DZIAŁ 010 ROZDZIAŁ Dział 1.1. Struga Puzdrowska konserwacja bieżąca 4,7 km powiat kartuski K Ręczne ścinanie gęstych krzewów. ha 0, K Obcięcie zwisających gałęzi r-g K Usunięcie z koryta cieku r-g 8 przetamowań z gałęzi K Rozdrobnienie rębakiem m-g 48 pozyskanych gałęzi i krzewów K Wywiezienie zrębków na najbliższe m-g 24 wysypisko K Wykaszanie porostów gęstych m miękkich ze skarp K Usunięcie zatoru - wydobycie z dna m3 60 obsuniętej ze skarpy ziemi - z wbudowaniem wydobytego urobku w skarpę - w km K Oczyszczenie z namułu przepustu m 9 rurowego o śr. 1.0 m przy stosunku głębok.zamulenia do średnicy 2/3 - w km K Usunięcie gęstej roślinności m korzeniącej się w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie ręczne K Usunięcie gęstej roślinności m korzeniącej się w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie mechaniczne K Praca koparki (hakowanie m mechaniczne) na materacach K Zebranie wykoszonej z dna r-g 40 roślinności w kopy przygotowanie do załadunku i wywiezienia po odcieknięciu wody K Wywiezienie wykoszonej z dna roślinności na wysypisko m-g 24 Dział 1.2. Rzeka Czarna Woda konserwacja bieżąca 6,8 km powiat kościerski K Wykaszanie porostów gęstych m miękkich ze skarp K Wykaszanie porostów gęstych miękkich z dna cieków. m2 9848

23 1.2.3 K Wygrabianie wykoszonych porostów m z dna cieków o szer. dna do 2,0m K Usunięcie gęstej roślinności korzeniącej sie w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie ręczne. m Dział 1.3. Rzeka Stara Rzeka konserwacja bieżąca 0,5 km powiat kościerski K Usunięcie gęstej roślinności korzeniącej się w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie ręczne. m Dział II. DZIAŁ 710 ROZDZIAŁ Dział 2.1 Ciek naturalny R-D konserwacja bieżąca 0,5 km powiat kościerski K Ręczne ścinanie gęstych krzewów. ha 0, K Obcięcie zwisających gałęzi. r-g K Rozdrobnienie rębakiem m-g 24 pozyskanych gałęzi i krzewów K Wywiezienie zrębków na najbliższe m-g 16 wysypisko K Usunięcie gęstej roślinności m2 80 korzeniącej się w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie ręczne K Usunięcie gęstej roślinności m korzeniącej się w dnie przy zarośnięciu pow. lustra wody pow. 60% - hakowanie mechaniczne K Praca koparki (hakowanie m mechaniczne) na materacach K Wykonanie opasek podwójnych z kiszek faszynowych o śr cm w gruncie kat. III m 125 Data r. Sporządzili : Sprawdził : pow. kartuski - mgr inż. Iwona Kwidzińska st. specjalista ds. eksploatacji pow. kościerski - Kazimierz Leszczyński specjalista d/s eksploatacji inż. Tadeusz Bielawa Kierownik TO Kartuzy 23
