1 Część nr 11 obiekt Trzcianka I Załącznik nr do SIWZ WYTYCZNE WYKONANIA I ODBIORU PRAC UTRZYMANIOWYCH Przedmiotem niniejszych wytycznych jest ustalenie warunków i wymagań dotyczących konserwacji rzek, kanałów i wałów przeciwpowodziowych. Wytyczne zawierają podstawowe ustalenia i kryteria oceny wykonania prac w zakresie konserwacji rzek i kanałów. I. Część ogólna 1. Określenie przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie konserwacji rzek, kanałów i wałów przeciwpowodziowych na terenie działania Wielkopolskiego Zarządu Melioracji i Urządzeń Wodnych w Poznaniu Rejonowego Oddziału w Pile Obiekt Trzcianka I: Kanał Drawka ,811 km Kanał Lubczanka ,360 km Wał Molita lewy ,550 km Wał Molita prawy ,100 km Kanał Molita ,700 km Kanał Dzierżązna ,400 km Razem 6,650 km 27,271 km Celem wykonania konserwacji na ciekach jest ich udrożnienie umożliwiające swobodny przepływ wód. Na wałach konserwacja ma za zadanie utrzymanie roślinności trawiastej w celu wytworzenia darni chroniącej wał przed rozmyciem. Gmina: Krzyż Wlkp., Wieleń Powiat: Czarnkowsko-Trzcianecki Województwo: wielkopolskie 1.1. Kod CPV Termin wykonania robót: Kanał Drawka - po r r. Kanał Lubczanka - po r r. Wał Molita lewy r r. Wał Molita prawy r r. Kanał Molita r r. Kanał Dzierżązna r r Zamawiający Wielkopolski Zarząd Melioracji i Urządzeń Wodnych w Poznaniu Rejonowy Oddział w Pile

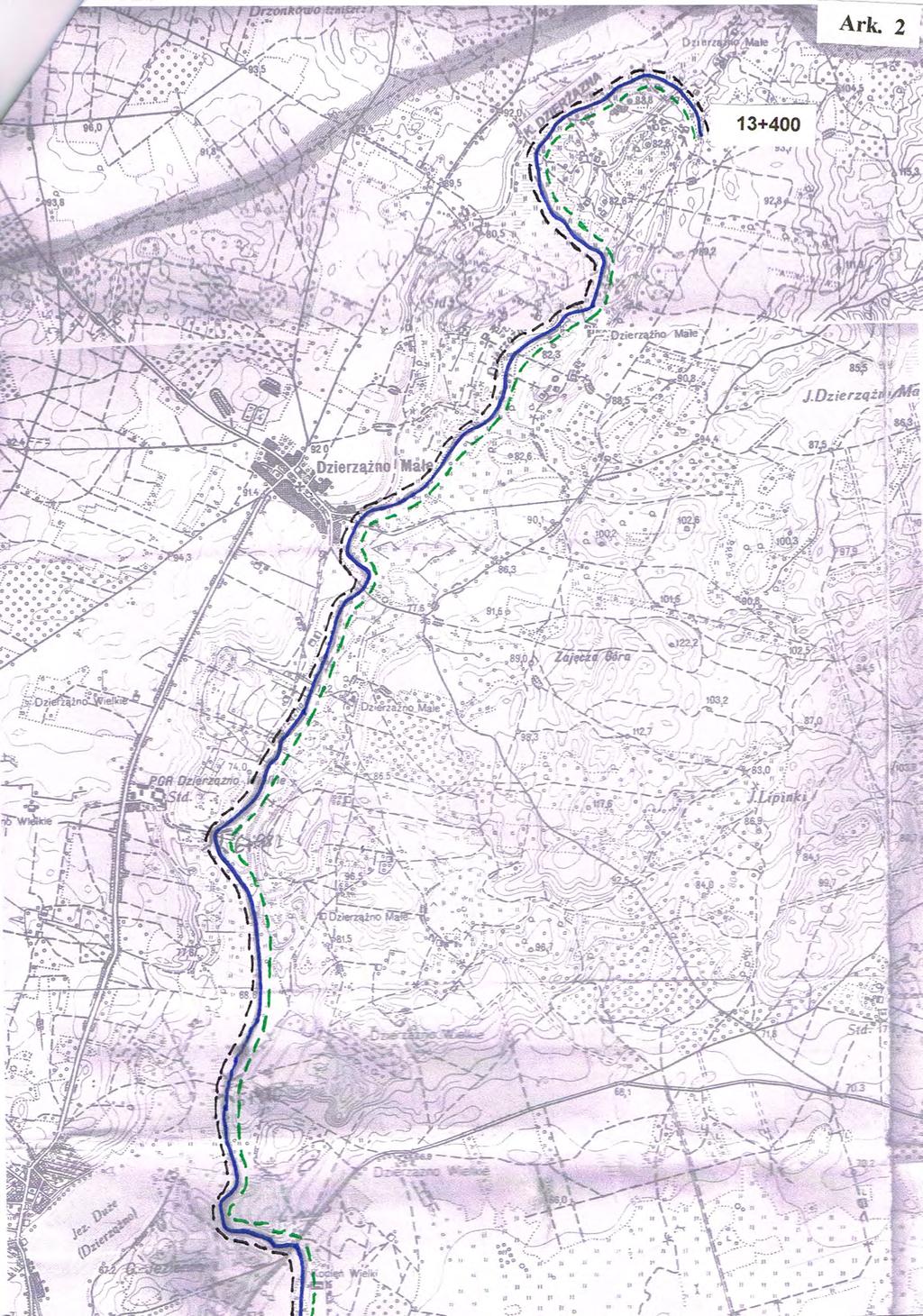

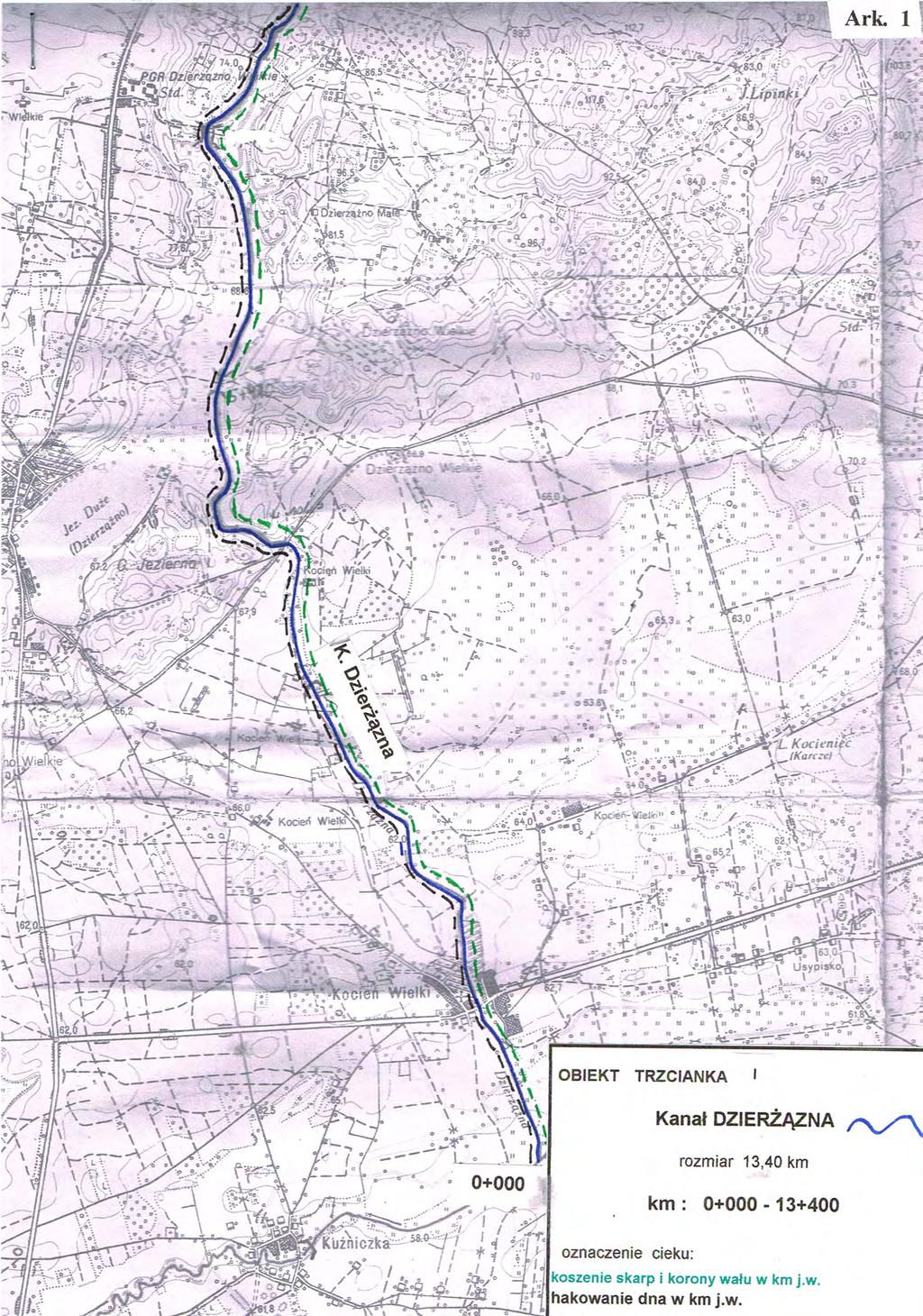

2 2. Charakterystyka przedsięwzięcia. 2.1 Dokumentacja projektowa Mapki poglądowe w skali 1 : z naniesioną lokalizacją robót. Kanał Drawka Kanał Lubczanka Wał Molita lewy Wał Molita prawy Kanał Molita Kanał Dzierżązna Przedmiar robót z obmiarem. 2.2 Zakres robót Kanał Drawka - Wykoszenie ręcznie porostów gęstych miękkich ze skarp w km F= 3811m2 x 3,0m x 2 = m2 - Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m km jw. - Hakowanie dna przy zarośnięciu powierzchni lustra wody do 30% ( x 2.0 m szerokość dna) + ( x 1.5 m szerokość dna ) = ,5 = 7166,5 m Kanał Lubczanka - Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (+ po 0.5 m [powyżej górnej krawędzi skarp) - Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m km j.w. - Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km Wał Molita lewy - Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (V = 3550 mb x 10,4 m ( szer. korony + skarpy ) = m2 + 15x3550 (międzywale) = m2 = Fcałk.= m2 - Ręczne ścinanie i karczowanie rzadkich krzaków i podszycia występujących na skarpie wału - Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni i kory bez wrzosu, ze spaleniem na miejscu Wał Molita prawy - Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (V = 3100 mb x 9,9 mb ( szer. korony i skarp ) = m2 + 15x3100 = 46500m m2 (międzywale) Fcałk. = m2

3 - Ręczne ścinanie i karczowanie rzadkich krzaków i podszycia występujących na trasie wału - Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni i kory bez wrzosu, ze spaleniem na miejscu Kanał Molita - Wykoszenie ręcznie porostów gęstych miękkich ze skarp w km do Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m km jw. - Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w Kanał Dzierżązna - Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (po 0.5 m od góry skarpy) S= 80965,5 m2 - Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km j.w. - Ręczne ścinanie i karczowanie rzadkich krzaków i podszycia. w km j.w. - Hakowanie przy zarośnięciu powierzchni lustra wody do 60% S= m2 w km j.w. - Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km j.w. II. Prowadzenie robót 1. Ogólne zasady wykonania robót. Przyjęte w przedmiarze roboty winne być realizowane z zachowaniem następujących wymogów: wszystkie roboty należy wykonywać zgodnie z opisami w przedmiarach i zaleceniami inspektora nadzoru potwierdzonymi wpisem do dziennika budowy. 2. Wymagane kwalifikacje Wykonawcy. Pracownicy Wykonawcy muszą posiadać wszystkie ( jeśli są wymagane prawem ) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 3. Ochrona środowiska. W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. 4. Warunki bezpieczeństwa pracy i ochrony zdrowia. Wykonawca zapewni na swój koszt wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. 5. Wyszczególnienie i opis prac towarzyszących i tymczasowych. Nie przewiduje się prac towarzyszących i tymczasowych.

4 6. Teren budowy. Wykonawca zobowiązany jest do zapoznania się z warunkami występującymi w terenie 6.1. Charakterystyka terenu budowy. Roboty w zakresie konserwacji rzek, kanałów i wałów przeciwpowodziowych są robotami liniowymi. Wykonawca przemieszcza się wzdłuż konserwowanego obiektu bez potrzeby jego wygrodzenia, konieczności posiadania zaplecza budowy, posiadania projektu organizacji ruchu. Roboty konserwacyjne na ciekach należy bezwzględnie rozpocząć od ujścia umożliwiając swobodny odpływ wody. W czasie trwania robót należy na bieżąco usuwać zbierające się w dnie porosty traw i inne zanieczyszczenia Ochrona własności urządzeń. Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych znajdujących się w obrębie robót konserwacyjnych, takich jak kable, rurociągi etc. Wykonawca przed przystąpieniem do robót zobowiązany jest zapoznać się z terenem szczególnie z oznakowaniem instalacji technicznych występujących w obrębie konserwowanego obiektu Zapewnienie jakości. Wykonawca jest w pełni odpowiedzialny za jakość wykonanych robót. III. Wymagania dotyczące wykonania poszczególnych rodzajów robót. 1. Wykoszenie porostów. Przez wykoszenie porostów ze skarp cieku, korony i skarp wału rozumie się wykoszenie technicznie możliwie najniżej tj. max wysokość pozostawionego porostu 8 cm z usunięciem roślinności skoszonej od stopy skarpy do wysokości koszonego pasa lub do korony skarpy. Przez wykoszenie porostów z dna cieków rozumie się wykoszenie technicznie możliwie najniżej na całej powierzchni dna. Koszenie porostu traw ręczne należy przeprowadzić przy użyciu sprzętu tradycyjnego tj. konwencjonalnej kosy ręcznej lub kosy spalinowej. 2. Wygrabienie wykoszonych porostów. Przez wygrabienie wykoszonych porostów ze skarp i dna cieku po ręcznym wykoszeniu rozumie się wygrabienie skoszonych porostów poza skarpę lub dno i złożenie w pryzmy lub wałek poza krawędzią skarpy. Przy koszeniu wałów skoszony porost wygrabić do podstawy wału. Dopuszcza się mulczowanie (tj. skoszenie i rozdrobnienie). 3. Usuwanie namułu z dna cieku. Przez usuwanie namułu z dna cieku rozumie się ręczne lub mechaniczne za pomocą koparko odmularki lub koparki z osprzętem chwytakowym bez uszkodzenia umocnienia faszynowego wyrzucenie namułu na pobocze lub odłożenie w miejscach uszkodzonych skarp. Namuł w miejscach uszkodzonych skarp ubić i wyrównać. Rozplanowanie namułu warstwą do cm z nadaniem spadku umożliwiającego spływ wód opadowych lub w przypadku wargi wykonanie rowków spływowych co m. Oczyszczenie pasów o szerokości 0,5 m wzdłuż krawędzi cieku.

5 4. Hakowanie dna. Przez hakowanie dna rozumie się wydobycie z dna cieku porostów roślin korzeniących się wraz z darnią korzeniową. Wydobycie roślin pływających z pozostałej powierzchni lustra wody. Odrzucenie roślinności na brzeg i złożenie w pryzmy lub wałki. IV. Opis działań związanych z kontrolą i odbiorem robót. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót oraz za jakość wykonanych prac. 1. Kontrola wykonania robót. Pod względem zgodności z przedmiarem robót oraz jakości dokonywana będzie przez inspektora nadzoru i potwierdzana wpisami do dziennika budowy. 2. Odbiory częściowe. O gotowości do odbioru częściowego robót Wykonawca powiadomi inspektora nadzoru wpisem do dziennika budowy. Po potwierdzeniu przez inspektora nadzoru wpisem do dziennika budowy osiągnięcia gotowości do odbioru częściowego Wykonawca pisemnie powiadomi Zamawiającego. Przystąpienie do odbioru nastąpi w terminie do 7 dni od daty otrzymania przez Zamawiającego pisemnego zgłoszenia. Odbiór częściowy polega na ocenie ilości i jakości wykonanych robót. Odbioru dokonuje komisja powołana wg zasad jak przy odbiorze końcowym. Z czynności komisyjnego odbioru spisany zostanie protokół odbioru częściowego robót. Przedmiotem odbioru częściowego mogą być poszczególne cieki lub ich części w pełni z wykonanymi robotami na zgłoszonym odcinku. Przy odbiorze całego cieku - przekazanie dziennika budowy. 3. Zasady odbioru końcowego. Odbiór końcowy polega na ostatecznej ocenie rzeczywistego wykonania zakresu robót przewidzianego umową w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót i gotowość do odbioru końcowego Wykonawca zgłasza stosownym wpisem do dziennika budowy. Po pisemnym potwierdzeniu przez inspektora nadzoru w dzienniku budowy osiągnięcia gotowości do odbioru końcowego Wykonawca bezzwłocznie o powyższym powiadomi Zamawiającego. Odbiór końcowy robót nastąpi w terminie do 14 dni od daty otrzymania pisemnego zawiadomienia o zakończeniu robót. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie lustracji w terenie oraz po analizie przedłożonych dokumentów, zgodności wykonania robót z dokumentacją i zapisami w dzienniku budowy. W przypadku stwierdzenia niewykonania robót w zakresie przewidzianym umową, konieczności wykonania robót poprawkowych, uzupełniających bądź wykończeniowych, komisja przerwie swoje czynności i wyznaczy nowy termin odbioru. W dniu dokonania odbioru Wykonawca przekaże Zamawiającemu dziennik budowy co należy odnotować w protokole odbioru. Z czynności odbioru spisany zostanie protokół odbioru końcowego. Piła, dnia r. Opracował: M. Zbonik

6 Załącznik nr do SIWZ Obiekt Trzcianka I - Kanał Drawka - rozmiar 3,811 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Drawka w km , L=3,811 km, termin realizacji robót po r r., m. Lubcz Wielki, gm. Krzyż Wlkp. Wykoszenie ręcznie porostów gęstych miękkich ze skarp w km F= 3811m2 x 3,0m x 2 = m ,0000 m2 2 KNR KNR Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m km jw. Hakowanie dna przy zarośnięciu powierzchni lustra wody do 30% ( x 2.0 m szerokość dna) + ( x 1.5 m szerokość dna ) = ,5 = 7166,5 m ,0000 m2 7166,5000 m2 Obiekt Trzcianka I - Kanał Lubczanka - rozmiar 5,360 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Lubczanka w km , l=5,360 km, termin realizacji robót po r r., m. Lubcz Mały, Brzegi, gm. Krzyż Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (+ po 0.5 m [powyżej górnej krawędzi skarp) 31036,2000 m2 2 KNR KNR Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m km j.w. Hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km ,2000 m2 6355,3000 m2 Obiekt Trzcianka I - Wał Molita (lewy) - rozmiar 3,550 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Wał Molita lewy w km , L= 3,550 km, termin realizacji robót: r r., m. Lubcz Mały, gmina Krzyż Wlkp. Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (V = 3550 mb x 10,4 m ( szer. korony + skarpy ) = m2 + 15x3550 (międzywale) = m2 = Fcałk.= m ,0000 m2 2 KNR KNR Ręczne ścinanie i karczowanie rzadkich krzaków i podszycia występujących na skarpie wału Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni i kory bez wrzosu, ze spaleniem na miejscu. 0,0100 ha 115,0000 m2

7 Obiekt Trzcianka I - Wał Molita (prawy) - rozmiar 3,100 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Wał Molita prawy w km , l = 3,100 km, termin realizacji robót: r r., m. Lubcz Mały, gmina Krzyż Wlkp. Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (V = 3100 mb x 9,9 mb ( szer. korony i skarp ) = m2 + 15x3100 = 46500m m2 (międzywale) Fcałk. = m ,0000 m2 2 KNR KNR Ręczne ścinanie i karczowanie rzadkich krzaków i podszycia występujących na trasie wału Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni i kory bez wrzosu, ze spaleniem na miejscu. 0,0100 ha 130,0000 m2 Obiekt Trzcianka I - Kanał Molita - rozmiar 4,700 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Molita w km , L=4,700 km, termin realizacji robót: r r., m. Lubcz Mały, gm. Krzyż Wykoszenie ręcznie porostów gęstych miękkich ze skarp w km do ,0000 m2 2 KNR KNR Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m km jw. Hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km j.w ,0000 m ,0000 m2 Obiekt Trzcianka I - Kanał Dzierżązna rozmiar 13,400 km. Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Dzierżązna km , L= 13,400 km gmina Wieleń m. Dzierżązno Małe, termin realizacji robót : r. Wykoszenie ręcznie porostów gęstych twardych ze skarp w km (po 0.5 m od góry skarpy) S= 80965,5 m ,5000 m2 2 KNR KNR Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km j.w. Ręczne ścinanie i karczowanie rzadkich krzaków i podszycia. w km j.w ,5000 m2 0,1500 ha

8 4 KNR KNR Hakowanie przy zarośnięciu powierzchni lustra wody do 60% S= m2 w km j.w. Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km j.w ,0000 m2 95,0000 m Piła, dnia r. Opracował: M. Zbonik
