1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH Województwa Pomorskiego w Gdańsku TERENOWY ODDZIAŁ W KWIDZYNIE UPROSZCZONA DOKUMENTACJA PROJEKTOWA NR /2015 Nazwa robót wg Zamawiającego: Obiekt nr 3 konserwacja bieżąca i gruntowna rzek i kanału gm. Stary Dzierzgoń, Dzierzgoń i Stary Targ, pow. Sztum. Nazwy i kody robót budowlanych objętych przedmiotem zamówienia wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Rzeka Stara Dzierzgonka (Latkowo, Folwark, Tabory, Przezmark) Rzeka Nowa Dzierzgonka (Kielmy, Zakręty, Matule, Piaski, Górki) Kanał Waplewski (Morany, Ankamaty, Waplewo) Gmina Stary Dzierzgoń, Dzierzgoń, Stary Targ powiat Sztum Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Spis zawartości dokumentacji projektowej: 1.1. Opis kwalifikacyjny Opis techniczny Specyfikacja techniczna wykonania i odbioru robót budowlanych Zakres rzeczowy robót Plan sytuacyjny w skali 1: Uproszczona dokumentacja projektowa została sporządzona oraz uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu jakiemu ma służyć. Data opracowania przedmiaru: Sztum, 24 sierpień 2015r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy) 1

2 OPIS KWALIFIKACYJNY - konserwacja bieżąca i gruntowna rzek - Obiekt nr 3 konserwacja bieżąca i gruntowna rzek i kanału gm. Stary Dzierzgoń, Dzierzgoń i Stary Targ, pow. Sztum. Lokalizacja: Rzeka Stara Dzierzgonka - km (Folwark, Tabory, Przezmark) Rzeka Nowa Dzierzgonka - km (Kielmy, Zakręty, Matule, Piaski, Górki) Kanał Waplewski - km (m. Morany, Ankamaty, Waplewo) ZAKRES ROBÓT: Gmina Stary Dzierzgoń, Dzierzgoń, Stary Targ powiat Sztum Konserwacja bieżąca i gruntowna rzek i kanałów, obejmująca roboty poniżej: -okoszenie porostu ze skarp bez wygrabienia (max 5cm ponad terenem) - mechaniczne hakowanie dna, - ręczne hakowanie dna, - usuwanie zatorów, - cięcie krzaków, - mechaniczne odmulenie, - mechaniczne rozplantowanie wydobytego urobku, - wbudowanie gruntu w skarpę z dowozem, - założenie kiszki faszynowej, - naprawa rurociągów. termin wykonania robót: do 30 listopad 2015 I. OPIS TECHNICZNY DO UPROSZCZONEJ DOKUMENTACJI PROJEKTOWEJ 1. WIADOMOŚCI WSTĘPNE Niniejsza UPROSZCZONA DOKUMENTACJA PROJEKTOWA została opracowana przez pracowników ZMiUW WP w Gdańsku, Terenowy Oddział w Kwidzynie, w oparciu o: 1. Ustawę z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2013r., poz tekst jednolity z późn. zm.). i rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. 2. ustawy z dnia 18 lipca 2001r. Prawo wodne (Dz. U. z 2015r., poz. 469 tekst jednolity). 3. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003r. nr 120, poz z późn. zm.). 2

3 4. Podkłady mapowe w skali 1: Ustalone potrzeby w zakresie konserwacji rzek i kanałów. 2. INFORMACJE O TERENIE BUDOWY 2.1. POŁOŻENIE OBIEKTU Obiekt nr 1 śródlądowe wody powierzchniowe płynące oraz urządzenia melioracji wodnych podstawowych ujęte w niniejszej uproszczonej dokumentacji technicznej do konserwacji bieżącej i gruntownej stanowią główne odprowadzenie wód z terenu miejscowości: Ankamaty, Morany, Waplewo, Folwark, Tabory, Przezmark, Kielmy, Stare Miasto, Zakręty, Matule, Piaski, Górki.. Dojazd do obiektu stanowi sieć dróg powiatowych i gminnych. Obiekt położony jest w województwie pomorskim, powiecie sztumskim, na terenie gminy Stary Dzierzgoń, Dzierzgoń i Stary Targ. 3

4 2.2. CHARAKTERYSTYKA OBIEKTU l. p Nazwa cieku {od do} [km] Średnia głębokość [m] Średni pas skarp do koszenia L + P [m 2 ] Średnia szerokość dna do hakowania [m] Średnia szerokość dna do koszenia [m] Nachylenie skarp GMINA STARY DZIERZGOŃ Porost gęsty, twardy Rzeka Nowa Dzierzgonka km Rzeka Stara Dzierzgonka km Kanał Waplewki km ,0 6,0 2,0 2,0 1:1, ,0 4,0 2,8-2,0 2,8-2,0 1:1,5 - - GMINA DZIERZGOŃ, STARY TARG 2,0 4,0 2,5 2,5 1:1, ROZWIĄZANIA PROJEKTOWE: Projekt przewiduje: wykoszenie pierwszego porostu traw ze skarpy L+ P bez wygrabienia, o maksymalna wysokość okoszenia porostu traw 5cm nad istniejącym terenem, usuwanie zatorów, mechaniczne hakowanie roślinności korzeniącej się w dnie, ręczne hakowanie roślinności korzeniącej się w dnie, cięcie krzaków z oczyszczeniem terenu za pomocą rębaka, mechaniczne odmulenie dna koparką, rozplantowanie wydobytego urobku koparką, wbudowanie gruntu w skarpę z dowozem, założenie kiszki faszynowej, naprawa rurociągów KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie wykonywana na bieżąco przez kierownika budowy oraz przez inspektora ds. eksploatacji Terenowego Oddziału i powinna być potwierdzona odpowiednim wpisem do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla robót niewymagających pozwolenia na budowę) ODBIÓR ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego (przejściowego). Najpóźniej 7 dni przed planowanym odbiorem robót Wykonawca zobowiązany jest okazać w terenie inspektorowi postęp prac na obiekcie, którego procent wykonania winien stanowić min. 80% wykonanych robót w stosunku do przedmiaru robót. 4

5 II. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. CZĘŚĆ OGÓLNA 1.1. NAZWA ZAMÓWIENIA: Przetarg nieograniczony na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatu sztumskiego, województwo pomorskie PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH Lp. konserwacja bieżąca i gruntowna rzek i kanału gm. Stary Dzierzgoń, Dzierzgoń i Stary Targ, pow. Sztum NR OBIEKTU Rodzaj robót Konserwacja bieżąca 1. usuwanie zatorów, 2. ręczne wykoszenie porostu ze skarp, 3. mechaniczne hakowanie dna, 4. ręczne hakowanie dna, 5. ręczne cięcie krzaków. NAZWA OBIEKTU rodzaj i lokalizacja robót Lokalizacja RZEKA STARA DZIERZGONKA , , , , , , , , ROZMIAR [km] 5,95km Konserwacja gruntowna 1 mechaniczne odmulenie dna ,7km 1 Konserwacja bieżąca 1. usuwanie zatorów, 2. cięcie krzaków, 3. ręczne wykoszenie porostu ze skarp, 4. mechaniczne hakowanie dna, 5. ręczne hakowanie dna. RZEKA NOWA DZIERZGONKA , , , , , , , , , , , , , , , , , , , ,55km 5

6 Konserwacja gruntowna 1. ręczne odmulenie dna, 2. mechaniczne odmulenie dna, 3. wbudowanie gruntu w skarpę z dowozem, 4. założenie kiszki faszynowej, 5. naprawa rurociągu Ǿ 60, 6. naprawa rurociągu Ǿ , , , , , , , , , , , , , , , ,8km Konserwacja bieżąca 1. ręczne cięcie krzaków, 2. usuwanie zatorów, 3. ręczne wykoszenie porostu ze skarp, 4. mechaniczne hakowanie. KANAŁ WAPLEWSKI , , , , , , Razem do sprawozdania 6,74km kons.b. (kanały) 6,74 km kons. b. (rzeki) 20,50 km kons. b. (rzeki) 2,5 km 1.3. INFORMACJE O TERENIE BUDOWY termin wykonania robót: do 30 listopad ORGANIZACJA ROBÓT BUDOWLANYCH PRZEKAZANIE TERENU BUDOWY Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacją reperów, dziennikiem budowy oraz jednym egzemplarzem uproszczonej dokumentacji projektowej. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt ZABEZPIECZENIE TERENU BUDOWY Do Wykonawcy robót należy właściwe zabezpieczenie i oznakowanie terenu budowy. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków dla których jest to nieodzowne ze względów bezpieczeństwa. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia terenu budowy włączony jest w cenę umowy ZABEZPIECZENIE INTERESÓW OSÓB TRZECICH 6

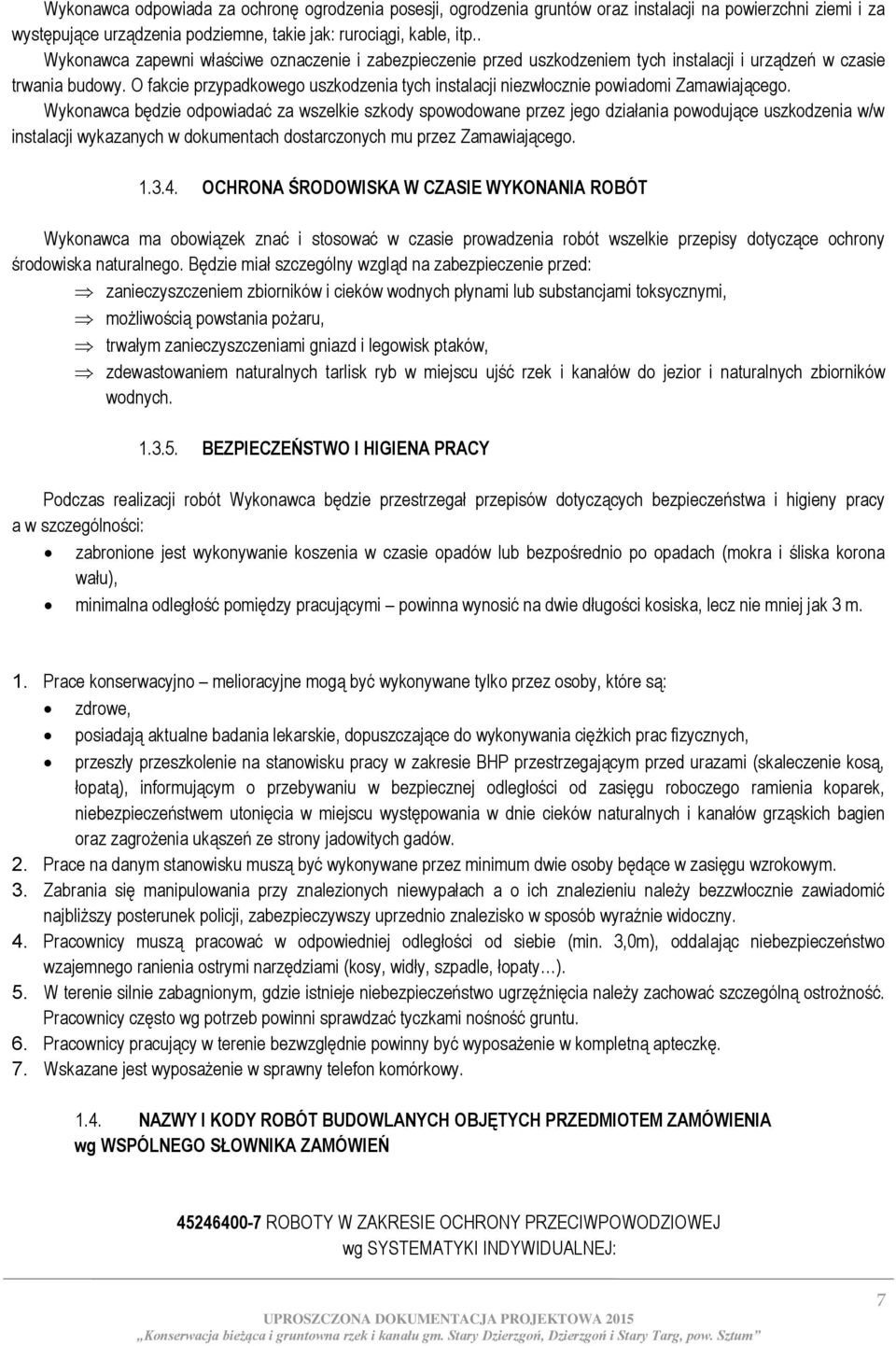

7 Wykonawca odpowiada za ochronę ogrodzenia posesji, ogrodzenia gruntów oraz instalacji na powierzchni ziemi i za występujące urządzenia podziemne, takie jak: rurociągi, kable, itp.. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji niezwłocznie powiadomi Zamawiającego. Wykonawca będzie odpowiadać za wszelkie szkody spowodowane przez jego działania powodujące uszkodzenia w/w instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego OCHRONA ŚRODOWISKA W CZASIE WYKONANIA ROBÓT Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Będzie miał szczególny wzgląd na zabezpieczenie przed: zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, możliwością powstania pożaru, trwałym zanieczyszczeniami gniazd i legowisk ptaków, zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych BEZPIECZEŃSTWO I HIGIENA PRACY Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy a w szczególności: zabronione jest wykonywanie koszenia w czasie opadów lub bezpośrednio po opadach (mokra i śliska korona wału), minimalna odległość pomiędzy pracującymi powinna wynosić na dwie długości kosiska, lecz nie mniej jak 3 m. 1. Prace konserwacyjno melioracyjne mogą być wykonywane tylko przez osoby, które są: zdrowe, posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych, przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia koparek, niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów. 2. Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym. 3. Zabrania się manipulowania przy znalezionych niewypałach a o ich znalezieniu należy bezzwłocznie zawiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny. 4. Pracownicy muszą pracować w odpowiedniej odległości od siebie (min. 3,0m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty ). 5. W terenie silnie zabagnionym, gdzie istnieje niebezpieczeństwo ugrzęźnięcia należy zachować szczególną ostrożność. Pracownicy często wg potrzeb powinni sprawdzać tyczkami nośność gruntu. 6. Pracownicy pracujący w terenie bezwzględnie powinny być wyposażenie w kompletną apteczkę. 7. Wskazane jest wyposażenie w sprawny telefon komórkowy NAZWY I KODY ROBÓT BUDOWLANYCH OBJĘTYCH PRZEDMIOTEM ZAMÓWIENIA wg WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ ROBOTY W ZAKRESIE OCHRONY PRZECIWPOWODZIOWEJ wg SYSTEMATYKI INDYWIDUALNEJ: 7

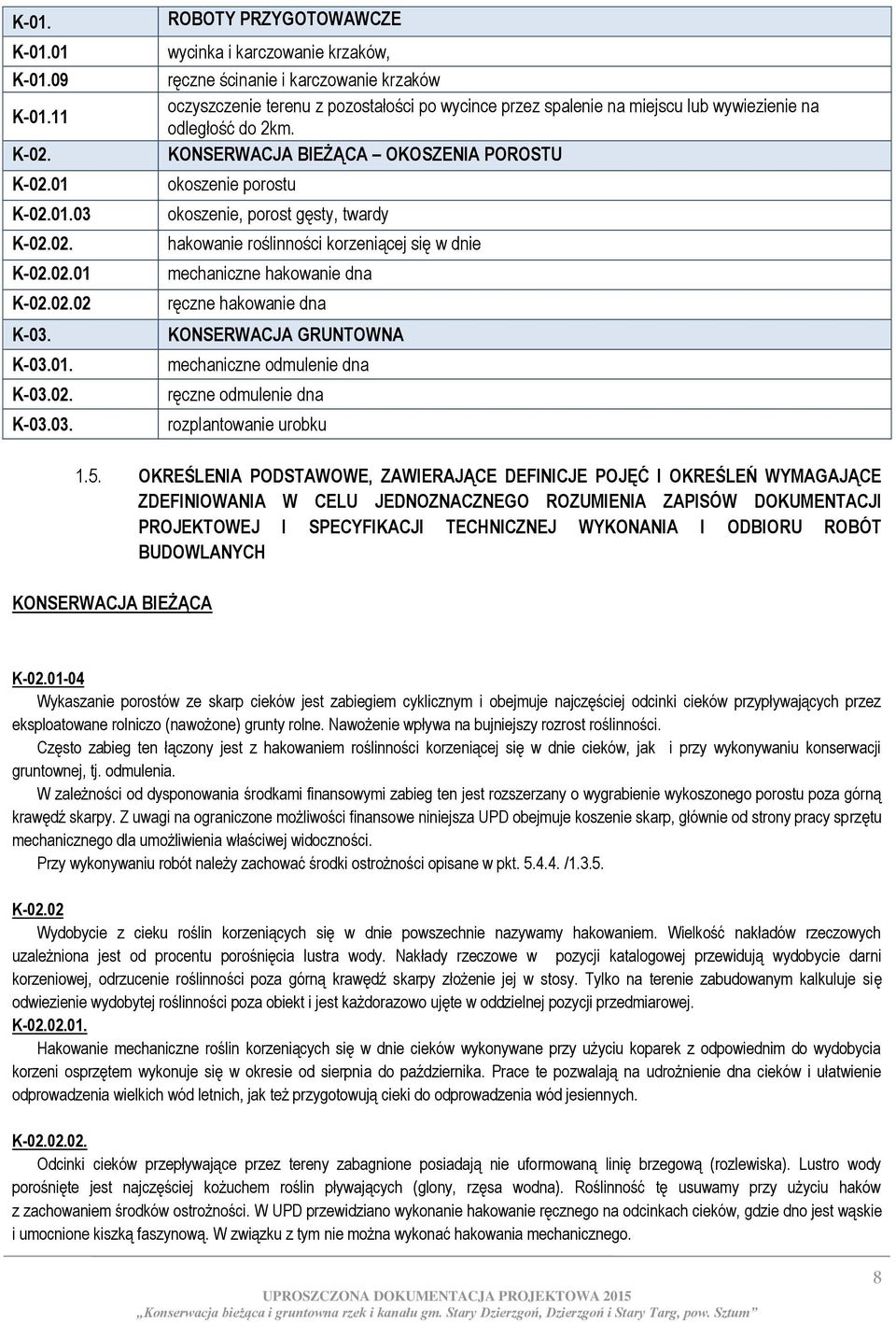

8 K-01. K K K K-02. K K K K K K-03. K K K ROBOTY PRZYGOTOWAWCZE wycinka i karczowanie krzaków, ręczne ścinanie i karczowanie krzaków oczyszczenie terenu z pozostałości po wycince przez spalenie na miejscu lub wywiezienie na odległość do 2km. KONSERWACJA BIEŻĄCA OKOSZENIA POROSTU okoszenie porostu okoszenie, porost gęsty, twardy hakowanie roślinności korzeniącej się w dnie mechaniczne hakowanie dna ręczne hakowanie dna KONSERWACJA GRUNTOWNA mechaniczne odmulenie dna ręczne odmulenie dna rozplantowanie urobku 1.5. OKREŚLENIA PODSTAWOWE, ZAWIERAJĄCE DEFINICJE POJĘĆ I OKREŚLEŃ WYMAGAJĄCE ZDEFINIOWANIA W CELU JEDNOZNACZNEGO ROZUMIENIA ZAPISÓW DOKUMENTACJI PROJEKTOWEJ I SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH KONSERWACJA BIEŻĄCA K Wykaszanie porostów ze skarp cieków jest zabiegiem cyklicznym i obejmuje najczęściej odcinki cieków przypływających przez eksploatowane rolniczo (nawożone) grunty rolne. Nawożenie wpływa na bujniejszy rozrost roślinności. Często zabieg ten łączony jest z hakowaniem roślinności korzeniącej się w dnie cieków, jak i przy wykonywaniu konserwacji gruntownej, tj. odmulenia. W zależności od dysponowania środkami finansowymi zabieg ten jest rozszerzany o wygrabienie wykoszonego porostu poza górną krawędź skarpy. Z uwagi na ograniczone możliwości finansowe niniejsza UPD obejmuje koszenie skarp, głównie od strony pracy sprzętu mechanicznego dla umożliwienia właściwej widoczności. Przy wykonywaniu robót należy zachować środki ostrożności opisane w pkt / K Wydobycie z cieku roślin korzeniących się w dnie powszechnie nazywamy hakowaniem. Wielkość nakładów rzeczowych uzależniona jest od procentu porośnięcia lustra wody. Nakłady rzeczowe w pozycji katalogowej przewidują wydobycie darni korzeniowej, odrzucenie roślinności poza górną krawędź skarpy złożenie jej w stosy. Tylko na terenie zabudowanym kalkuluje się odwiezienie wydobytej roślinności poza obiekt i jest każdorazowo ujęte w oddzielnej pozycji przedmiarowej. K Hakowanie mechaniczne roślin korzeniących się w dnie cieków wykonywane przy użyciu koparek z odpowiednim do wydobycia korzeni osprzętem wykonuje się w okresie od sierpnia do października. Prace te pozwalają na udrożnienie dna cieków i ułatwienie odprowadzenia wielkich wód letnich, jak też przygotowują cieki do odprowadzenia wód jesiennych. K Odcinki cieków przepływające przez tereny zabagnione posiadają nie uformowaną linię brzegową (rozlewiska). Lustro wody porośnięte jest najczęściej kożuchem roślin pływających (glony, rzęsa wodna). Roślinność tę usuwamy przy użyciu haków z zachowaniem środków ostrożności. W UPD przewidziano wykonanie hakowanie ręcznego na odcinkach cieków, gdzie dno jest wąskie i umocnione kiszką faszynową. W związku z tym nie można wykonać hakowania mechanicznego. 8

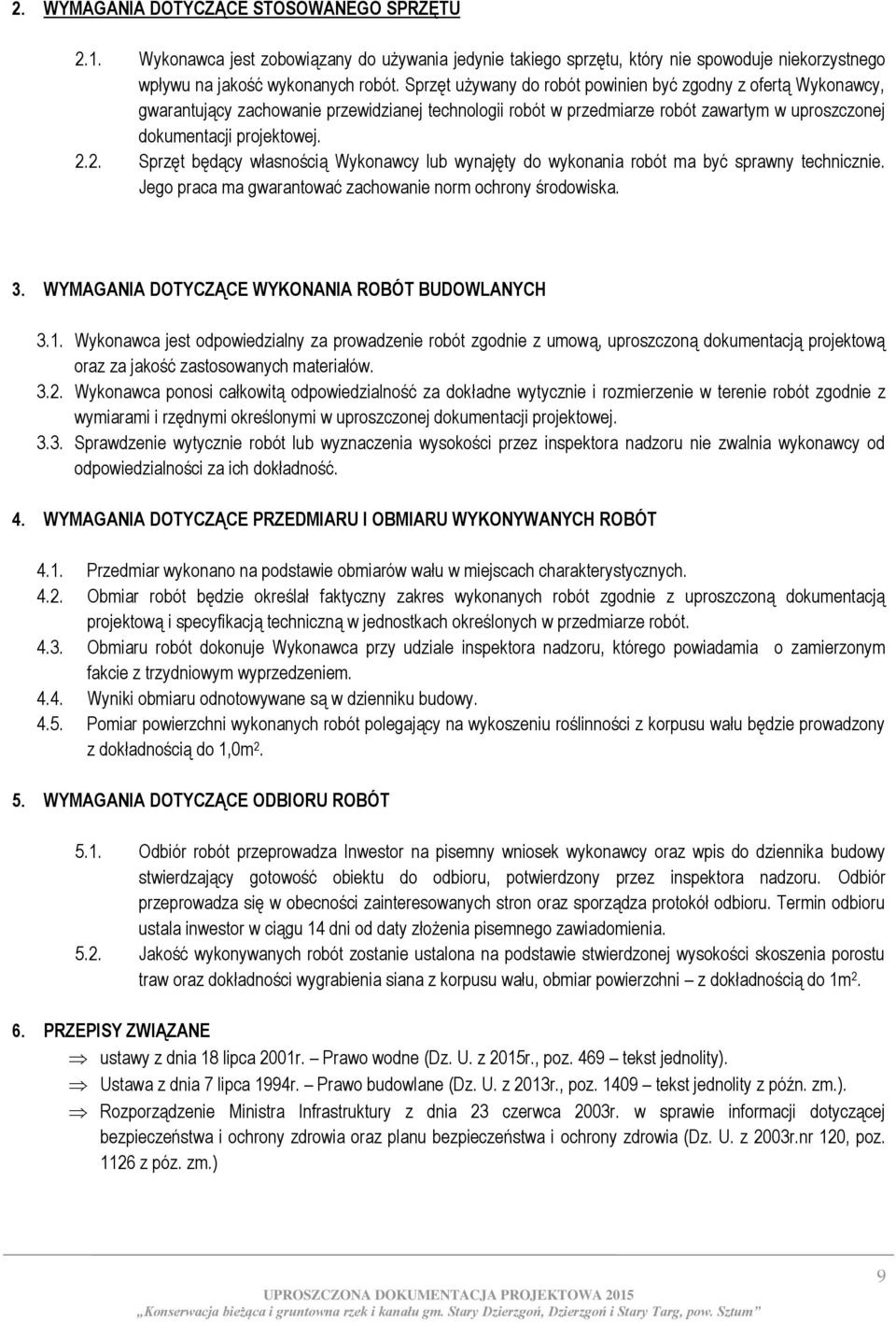

9 2. WYMAGANIA DOTYCZĄCE STOSOWANEGO SPRZĘTU 2.1. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca ma gwarantować zachowanie norm ochrony środowiska. 3. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 3.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, uproszczoną dokumentacją projektową oraz za jakość zastosowanych materiałów Wykonawca ponosi całkowitą odpowiedzialność za dokładne wytycznie i rozmierzenie w terenie robót zgodnie z wymiarami i rzędnymi określonymi w uproszczonej dokumentacji projektowej Sprawdzenie wytycznie robót lub wyznaczenia wysokości przez inspektora nadzoru nie zwalnia wykonawcy od odpowiedzialności za ich dokładność. 4. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU WYKONYWANYCH ROBÓT 4.1. Przedmiar wykonano na podstawie obmiarów wału w miejscach charakterystycznych Obmiar robót będzie określał faktyczny zakres wykonanych robót zgodnie z uproszczoną dokumentacją projektową i specyfikacją techniczną w jednostkach określonych w przedmiarze robót Obmiaru robót dokonuje Wykonawca przy udziale inspektora nadzoru, którego powiadamia o zamierzonym fakcie z trzydniowym wyprzedzeniem Wyniki obmiaru odnotowywane są w dzienniku budowy Pomiar powierzchni wykonanych robót polegający na wykoszeniu roślinności z korpusu wału będzie prowadzony z dokładnością do 1,0m WYMAGANIA DOTYCZĄCE ODBIORU ROBÓT 5.1. Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy oraz wpis do dziennika budowy stwierdzający gotowość obiektu do odbioru, potwierdzony przez inspektora nadzoru. Odbiór przeprowadza się w obecności zainteresowanych stron oraz sporządza protokół odbioru. Termin odbioru ustala inwestor w ciągu 14 dni od daty złożenia pisemnego zawiadomienia Jakość wykonywanych robót zostanie ustalona na podstawie stwierdzonej wysokości skoszenia porostu traw oraz dokładności wygrabienia siana z korpusu wału, obmiar powierzchni z dokładnością do 1m PRZEPISY ZWIĄZANE ustawy z dnia 18 lipca 2001r. Prawo wodne (Dz. U. z 2015r., poz. 469 tekst jednolity). Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2013r., poz tekst jednolity z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003r.nr 120, poz z póz. zm.) 9

10 KARTA TYTUŁOWA PRZEDMIARU ROBÓT Nazwa robót wg Zamawiającego: Obiekt nr 1 konserwacja bieżąca i gruntowna rzek i kanału gm. Stary Dzierzgoń, Dzierzgoń i Stary Targ, pow. Sztum. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Rzeka Stara Dzierzgonka - km (Folwark, Tabory, Przezmark) Rzeka Nowa Dzierzgonka - km (Kielmy, Zakręty, Matule, Piaski, Górki) Kanał Waplewski - km (m. Morany, Ankamaty, Waplewo) Gmina Stary Dzierzgoń, Dzierzgoń i Stary Targ, powiat Sztum Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Data opracowania przedmiaru: Sztum, 24 sierpień 2015r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy) 10

11 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Roboty budowlane wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej 1. KNR Rozdział 01 - roboty przygotowawcze: 2.1. ręczne (piłą mechaniczną, ręczną) karczowanie lub wyrąb drzew, zagajników i krzaków z oczyszczeniem terenu z pozostałości po wykarczowaniu przez spalenie na miejscu lub wywiezienie pozostałości na odległość do 2km. 3. KNR Rozdział 01 roboty wykonywane ręcznie: 4.1. usuwanie porostów z dna cieków i skarp, 4.2. usuwanie z cieków roślin korzeniących się w dnie, 4.3. czyszczenie studzienek i wylotów drenarskich oraz przepustów, 4.4. odmulenie dna cieków, 4.5. założenie kiszki faszynowej. 5. Rozdział 01 roboty wykonywane mechanicznie: 5.1. koszenie porostów kosiarkami zawieszonymi na ciągniku kołowym i kosiarkami pływającymi, 5.2. odmulenie cieków koparko odmularkami. 11

12 Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha 12, Gdańsk TABELA PRZEDMIARU ROBÓT (pieczęć Wykonawcy) Składając ofertę w postępowaniu o zamówienie publiczne prowadzonym w trybie przetargu nieograniczonego na roboty budowlane p.n. Obiekt nr 1 konserwacja bieżąca i gruntowna rzek i kanału gm. Stary Dzierzgoń, Dzierzgoń i Stary Targ, pow. Sztum. Nr poz. przedm. Kod poz. przedm. Nr spec. techn. Nazwa i opis pozycji przedmiaru, obliczenie ilości jednostek miary dla pozycji przedmiaru Jedn. miary Ilość jedn RZEKA STARA DZIERZGONKA KM Gmina Stary Dzierzgoń, powiat Sztum, woj. pomorskie A KONSERWACJA BIEŻĄCA USUWANIE ZATORÓW z koryta rzeki (kamienie, konary, pnie drzew) I km = 600mb RAZEM = 600mb 8godz. RAZEM usuwanie zatorów 8godz. godz. 8,00 II RĘCZNE CIĘCIE KRZAKÓW na skarpach cieku - średniej gęstości km = 1 100mb; (w odcinkach wskazanych przez inspektora) F=300m 2, km = 2100mb; F= 550m 2, km = 600mb; F=250m 2 RAZEM = 3 800mb 1 100m 2 RAZEM cięcie krzaków 1 100m 2 ha 0,11 12

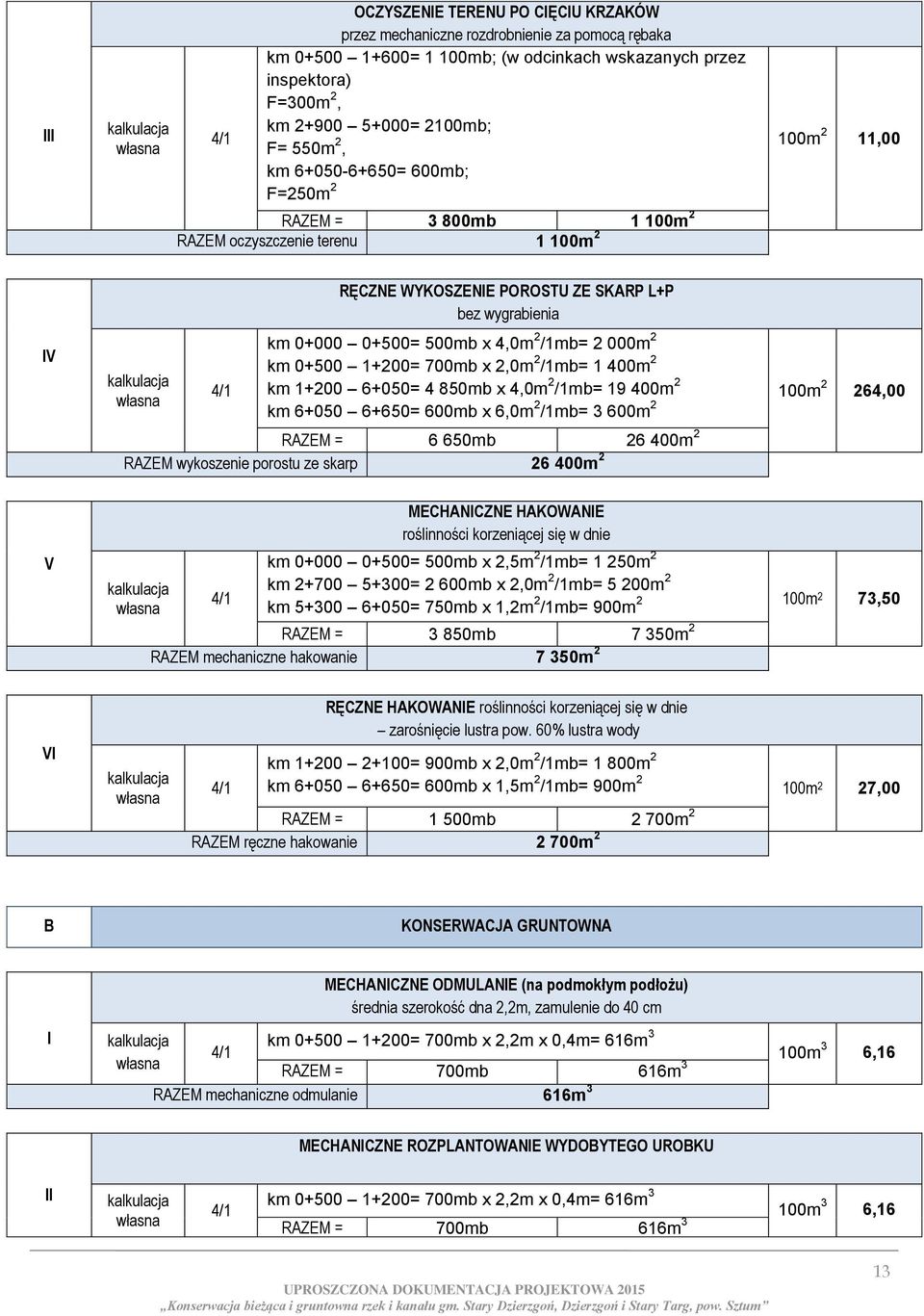

13 III OCZYSZENIE TERENU PO CIĘCIU KRZAKÓW przez mechaniczne rozdrobnienie za pomocą rębaka km = 1 100mb; (w odcinkach wskazanych przez inspektora) F=300m 2, km = 2100mb; F= 550m 2, km = 600mb; F=250m 2 RAZEM = 3 800mb 1 100m 2 RAZEM oczyszczenie terenu 1 100m 2 100m 2 11,00 IV V RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia km = 500mb x 4,0m 2 /1mb= 2 000m 2 km = 700mb x 2,0m 2 /1mb= 1 400m 2 km = 4 850mb x 4,0m 2 /1mb= m 2 km = 600mb x 6,0m 2 /1mb= 3 600m 2 100m 2 264,00 RAZEM = 6 650mb m 2 RAZEM wykoszenie porostu ze skarp m 2 MECHANICZNE HAKOWANIE roślinności korzeniącej się w dnie km = 500mb x 2,5m 2 /1mb= 1 250m 2 km = 2 600mb x 2,0m 2 /1mb= 5 200m 2 km = 750mb x 1,2m 2 /1mb= 900m 2 100m2 73,50 RAZEM = 3 850mb 7 350m 2 RAZEM mechaniczne hakowanie 7 350m 2 VI RĘCZNE HAKOWANIE roślinności korzeniącej się w dnie zarośnięcie lustra pow. 60% lustra wody km = 900mb x 2,0m 2 /1mb= 1 800m 2 km = 600mb x 1,5m 2 /1mb= 900m 2 100m 2 27,00 RAZEM = 1 500mb 2 700m 2 RAZEM ręczne hakowanie 2 700m 2 B KONSERWACJA GRUNTOWNA I MECHANICZNE ODMULANIE (na podmokłym podłożu) średnia szerokość dna 2,2m, zamulenie do 40 cm km = 700mb x 2,2m x 0,4m= 616m 3 100m 3 6,16 RAZEM = 700mb 616m 3 RAZEM mechaniczne odmulanie 616m 3 MECHANICZNE ROZPLANTOWANIE WYDOBYTEGO UROBKU II km = 700mb x 2,2m x 0,4m= 616m 3 100m 3 6,16 RAZEM = 700mb 616m 3 13

14 RAZEM rozplantowanie wydobytego urobku 616m 3 RZEKA NOWA DZIERZGONKA KM Gmina Stary Dzierzgoń, powiat Sztum, woj. pomorskie A KONSERWACJA BIEŻĄCA USUWANIE ZATORÓW z koryta rzeki (kamienie, konary, pnie drzew) I km = 4 900mb RAZEM = 4 900mb 24godz. RAZEM usuwanie zatorów 24godz. godz. 24,00 RĘCZNE CIĘCIE KRZAKÓW na skarpach rzeki - średniej gęstości I = 1 800mb; F= 900m 2, = 400mb; F= 800m 2, = 400mb; F= 400m 2, = 300mb, F= 300m 2, = 1 300mb; F= 650m 2, = 380mb; F= 50m 2, = 470mb; F= 250m 2, = 1 200mb; F= 300m 2. ha 0,37 RAZEM = 6 250mb 3 650m 2 RAZEM cięcie krzaków 3 650m 2 II OCZYSZCZENIE TERENU Z POZOSTAŁOŚCI PO CIĘCIU KRZAKÓW przez mechaniczne rozdrobnienie za pomocą rębaka 14

15 = 1 800mb; F= 900m 2, = 400mb; F= 800m 2, = 400mb; F= 400m 2, = 300mb, F= 300m 2, = 1 300mb; F= 650m 2, = 380mb; F= 50m 2, = 470mb; F= 250m 2, = 1 200mb; F= 300m 2. RAZEM = 6 250mb 3 650m 2 RAZEM oczyszczenie terenu 3 650m 2 100m 2 37,00 RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia III km = 1 800mb x 3m 2 /1mb= 5 400m 2 km = 7 600mb x 4,0m 2 /1mb= m 2 km = 380mb x 4,0m 2 /1mb= 1 520m 2 km = 1 670mb x 4,0m 2 /1mb= 6 680m 2 100m 2 440,00 RAZEM = mb m 2 RAZEM wykoszenie porostu ze skarp m 2 MECHANICZNE HAKOWANIE roślinności korzeniącej się w dnie IV km = 2 500mb x 2,0m 2 /1mb= 5 000m 2 km = 1 900mb x 1,8m 2 /1mb= 3 420m 2 km = 1 100mb x 1,4m 2 /1mb= 1 540m 2 km = 380mb x 1,5m 2 /1mb= 570m 2 km = 1 200mb x 1,0m 2 /1mb= 1 200m m 117,30 RAZEM = 7 080mb m 2 RAZEM mechaniczne hakowanie m 2 V RĘCZNE HAKOWANIE roślinności korzeniącej się w dnie zarośnięcie lustra pow. 60% lustra wody km = 400mb x 2,0m 2 /1mb= 800m 2 km = 1 200mb x 2,0m 2 /1mb= 2 400m 2 km = 100mb x 2,0m 2 /1mb= 200m 2 km = 470mb x 1,0m 2 /1mb= 470m 2 100m 2 38,70 RAZEM = 2 170mb 3 870m 2 RAZEM ręczne hakowanie 3 870m 2 B KONSERWACJA GRUNTOWNA 15

16 I RĘCZNE ODMULANIE średnia szerokość dna 2,0m, zamulenie do 30cm km = 530mb RAZEM = 530mb - RAZEM ręczne odmulanie dna 530mb 100mb 5,30 II MECHANICZNE ODMULANIE średnia szerokość dna 2,0m, zamulenie do 30 cm km = 1 270mb x 2,0m x 0,3m= 762m 3 100m 3 7,62 RAZEM = 1 270mb 762m 3 RAZEM mechaniczne odmulanie 762m 3 MECHANICZNE ROZPLANTOWANIE WYDOBYTEGO UROBKU III km = 1 270mb x 2,0m x 0,3m= 762m 3 100m 3 7,62 RAZEM = 1 270mb 762m 3 RAZEM rozplantowanie wydobytego urobku 762m 3 IV WBUDOWANIE GRUNTU W SKARPĘ Z DOWOZEM km = 20m 3 km = 40m 3 km = 80m 3 km = 70m 3 km = 80m 3 km = 10m 3 RAZEM = - 300m 3 RAZEM wbudowanie gruntu 300m 3 100m 3 3,00 V ZAŁOŻENIE KISZKI FASZYNOWEJ 2 x 20cm (likwidacja meandrów) km = 10mb (jednostronnie) km = 10mb (obustronnie) km = 22mb (obustronnie) km = 16mb (obustronnie) km = 20mb (obustronnie) km = 5mb (obustronnie) RAZEM = 156mb - RAZEM założenie kiszki faszynowej 156mb 100mb 1,56 VII NAPRAWA RUROCIĄGU Ǿ60 cm w km Nr poz. przedm. Kod poz. przedm. Nazwa i opis pozycji przedmiaru, obliczenie ilości jednostek miary dla pozycji przedmiaru Jedn. miary Ilość jedn KNR Ułożenie rurociągu betonowego Ǿ60 cm w gotowym wykopie m 3,00 16

17 KNR KNR KNR KNR KNR KNR Wykonanie podsypki cementowo-piaskowej gr. 10 cm m 2 4,50 Ręczny wykop w gruncie kat. III m 3 1,00 Roboty ziemne wykonywane koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi na odl. do 5 km Ręczne formowanie nasypów z ziemi dowiezionej samochodami Spoinowany bruk z kamienia łamanego lub łupanego, na 15 cm warstwie zaprawy cementowej m 3 20,25 m 3 20,25 m 2 13,00 Wykonanie podsypki cementowo piaskowej gr. 5 cm m 2 13,00 8 KNR Wykonanie podsypki cementowo piaskowej dodatek za każde 5 cm krotność :2 m 2 13, KNR KNR KNR Kalkulacja Pełna palisada z kołków sosnowych Ǿ 8-10 cm, dł. 1,20 m m 8,50 Ręczne plantowanie skarp, grunt kat. III m 2 15,00 Obsiew skarp mieszanką traw w ziemi urodzajnej m 2 15,00 Wykonanie i montaż kraty z prętów Ǿ 12 mm o wymiarach 0,8mx0,8m szt. 1 VIII NAPRAWA RUROCIĄGU Ǿ80 cm w km Nr poz. przedm. Kod poz. przedm. Nazwa i opis pozycji przedmiaru, obliczenie ilości jednostek miary dla pozycji przedmiaru Jedn. miary Ilość jedn KNR KNR KNR KNR Rozbiórka istniejącego przyczółka żelbetowego m 3 2,56 Wykop ręczny w gruncie kat. III m 3 6,00 Spoinowany bruk z kamienia łamanego lub łupanego, na 15 cm warstwie zaprawy cementowej m 2 13,00 Wykonanie podsypki cementowo piaskowej gr. 5 cm m 2 13,00 5 KNR Wykonanie podsypki cementowo piaskowej dodatek za każde 5 cm krotność :2 m 2 13, KNR KNR KNR KNR Pełna palisada z kołków sosnowych Ǿ 8-10 cm, dł. 1,20 m m 8,50 Wymiana rury betonowej Ǿ80 cm z zabezpieczeniem styków betonem m 1,00 Ręczny zasyp wykopu w gruncie kat III m 3 6,00 Ręczne plantowanie skarp, grunt kat. III m 2 11,50 17

18 10 11 KNR Kalkulacja Obsiew skarp mieszanką traw w ziemi urodzajnej m 2 11,50 Wykonanie i montaż kraty z prętów Ǿ 12 mm o wymiarach 1,0mx1,0m szt. 1 KANAŁ WAPLEWSKI KM Gmina Dzierzgoń i Stary Targ powiat Sztum, woj. pomorskie A KONSERWACJA BIEŻĄCA RĘCZNE CIĘCIE KRZAKÓW na skarpach kanału - średniej gęstości I 4/2 km =1 000mb F=3 000m 2 km = 2 266mb F= 600m 2 ha 0,36 RAZEM = 3 266mb 3600m 2 RAZEM cięcie krzaków 3 600m 2 II 4/2 OCZYSZCZENIE TERENU Z POZOSTAŁOŚCI PO CIĘCIU KRZAKÓW przez mechaniczne rozdrobnienie za pomocą rębaka km =1 000mb F=3 000m 2 km = 2 266mb F= 600m 2 RAZEM = 3 266mb 3600m 2 RAZEM oczyszczenie terenu 3 600m 2 100m 2 36,00 III 4/2 USUWANIE ZATORÓW z dna kanału (kamienie, konary, pnie drzew) km = 1 000mb km = 800mb godz. 32,00 RAZEM = 1 800mb 32 godz. RAZEM usuwanie zatorów 32 godz. IV 4/2 RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia km = 3766mb x 5,0m 2 /1mb= m 2 km = 1976mb x 4,0m 2 /1mb= 7 904m 2 100m 2 267,34 RAZEM = 5 742mb m 2 RAZEM wykoszenie porostu ze skarp m 2 VI 4/2 MECHANICZNE HAKOWANIE roślinności korzeniącej się w dnie km = 1000mb x 1,8m 2 /1mb= 1 800m 2 km = 500mb x 1,5m 2 /1mb= 750m 2 km = 3442mb x 1,5m 2 /1mb= 5 163m 2 100m2 77,13 RAZEM = 4 942mb 7 713m 2 18

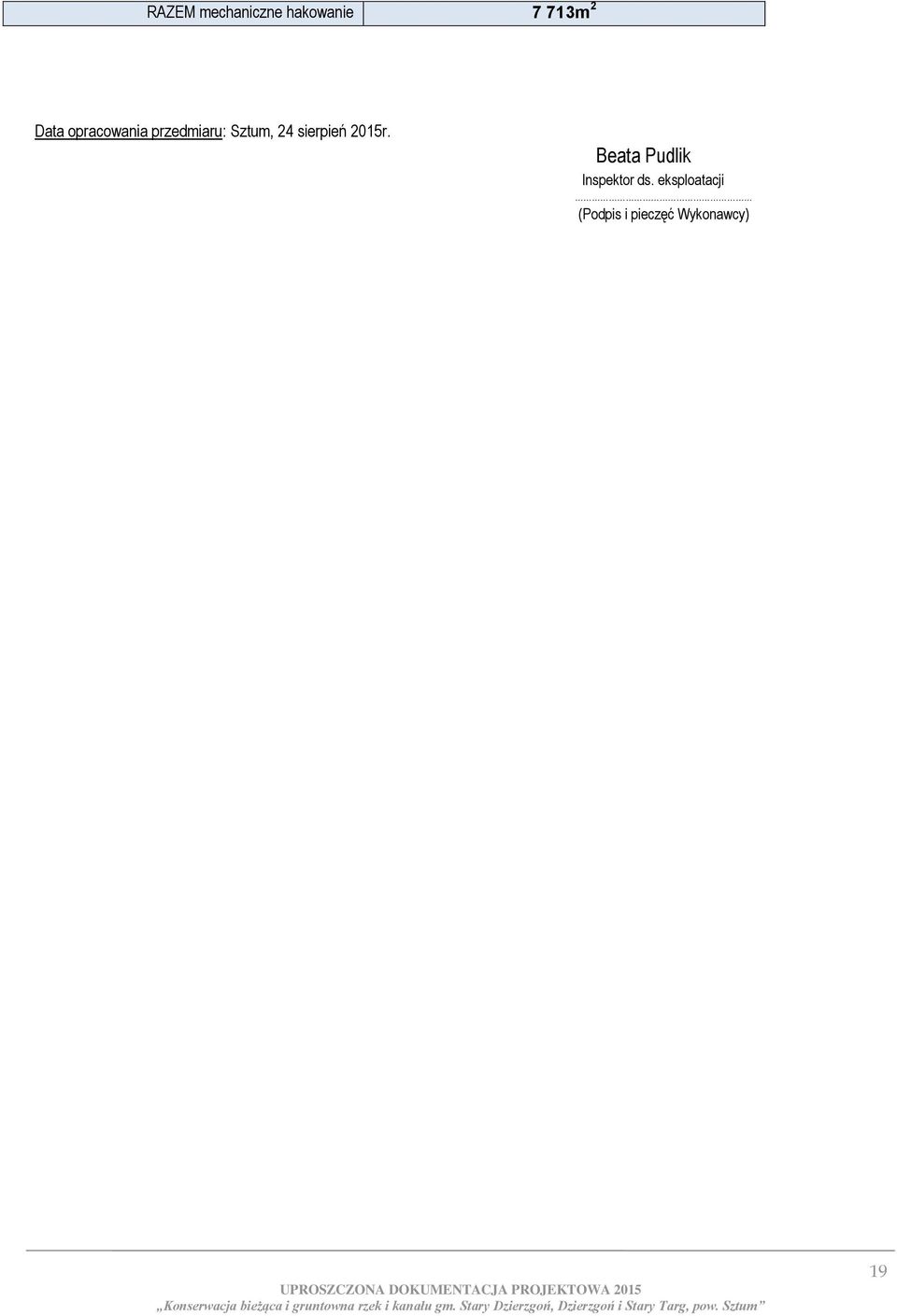

19 RAZEM mechaniczne hakowanie 7 713m 2 Data opracowania przedmiaru: Sztum, 24 sierpień 2015r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy) 19

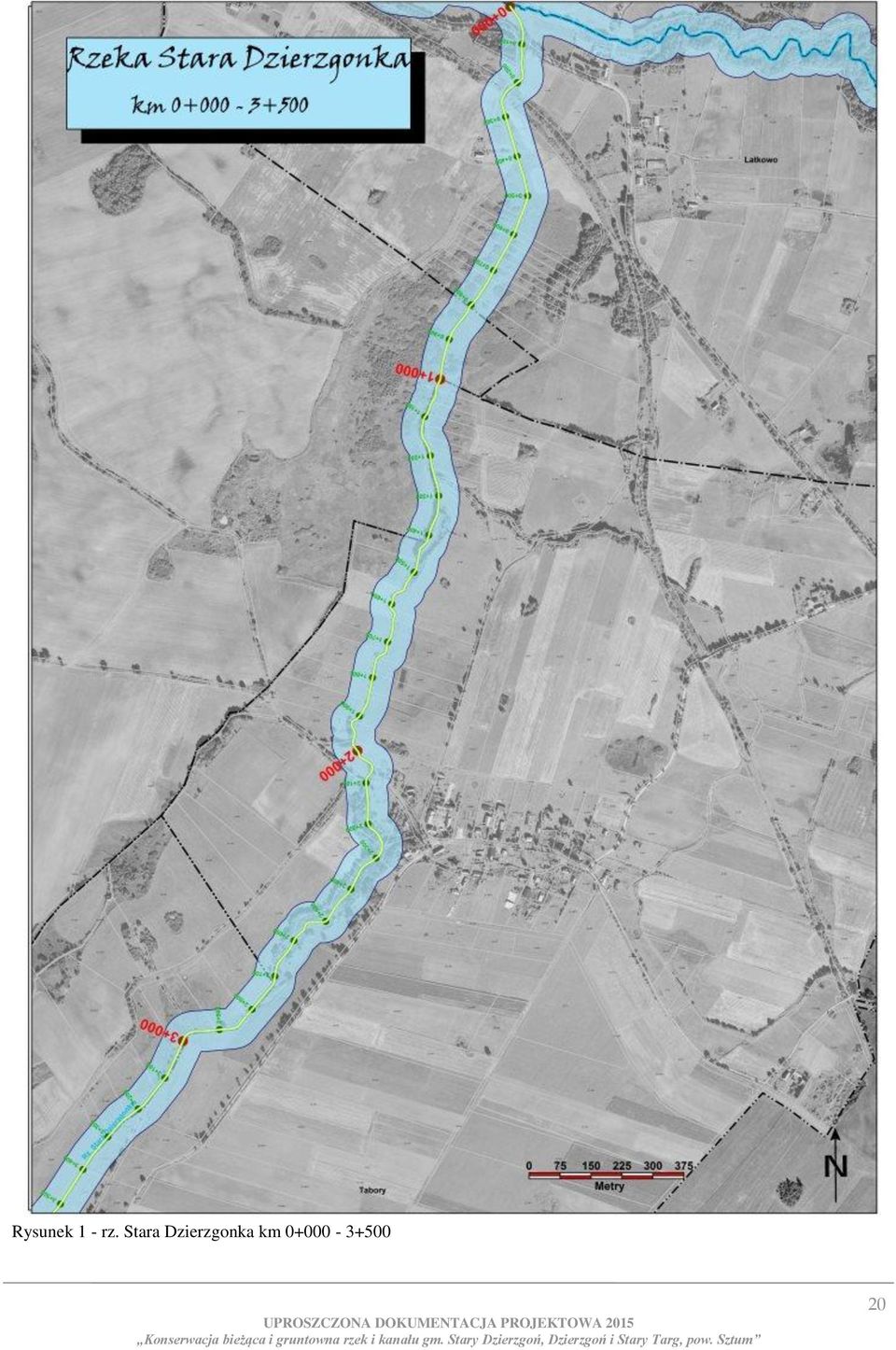

20 Rysunek 1 - rz. Stara Dzierzgonka km

21 Rysunek 2 - rz. Stara Dzierzgonka km

22 Rysunek 3 - rz. Nowa Dzierzgonka km

23 Rysunek 4 - rz. Nowa Dzierzgonka km

24 Rysunek 5 - kanał Waplewski 24
