1 Załącznik nr do SIWZ Część nr 3 obiekt Złotów WYTYCZNE WYKONANIA I ODBIORU PRAC UTRZYMANIOWYCH Przedmiotem niniejszych wytycznych jest ustalenie warunków i wymagań dotyczących konserwacji rzek, kanałów i wałów przeciwpowodziowych. Wytyczne zawierają podstawowe ustalenia i kryteria oceny wykonania prac w zakresie konserwacji rzek i kanałów. I. Część ogólna 1. Określenie przedmiotu zamówienia Przedmiotem zamówienia jest wykonanie konserwacji rzek, kanałów i wałów przeciwpowodziowych na terenie działania Wielkopolskiego Zarządu Melioracji i Urządzeń Wodnych w Poznaniu Rejonowego Oddziału w Pile Obiekt Złotów: Kanał Augustowski km , ,640 km Kanał Śmiardowski km , ,670 km Rzeka Głomia km , , , 14,780 km Rzeka Smoła km , , ,020 km Razem: 44,110 km Celem wykonania konserwacji na ciekach jest ich udrożnienie umożliwiające swobodny przepływ wód. Na wałach konserwacja ma za zadanie utrzymanie roślinności trawiastej w celu wytworzenia darni chroniącej wał przed rozmyciem. Gmina: Złotów, Krajenka, Jastrowie Powiat: złotowski Województwo: wielkopolskie 1.1 Kod CPV Termin wykonania robót: Kanał Augustowski r. Kanał Śmiardowski r. Rzeka Smoła r. Rzeka Głomia r. 1.2 Zamawiający Wielkopolski Zarząd Melioracji i Urządzeń Wodnych w Poznaniu Rejonowy Oddział w Pile 2. Charakterystyka przedsięwzięcia. 2.1 Dokumentacja projektowa Mapki poglądowe w skali 1 : z naniesioną lokalizacją robót - Kanał Śmiardowski

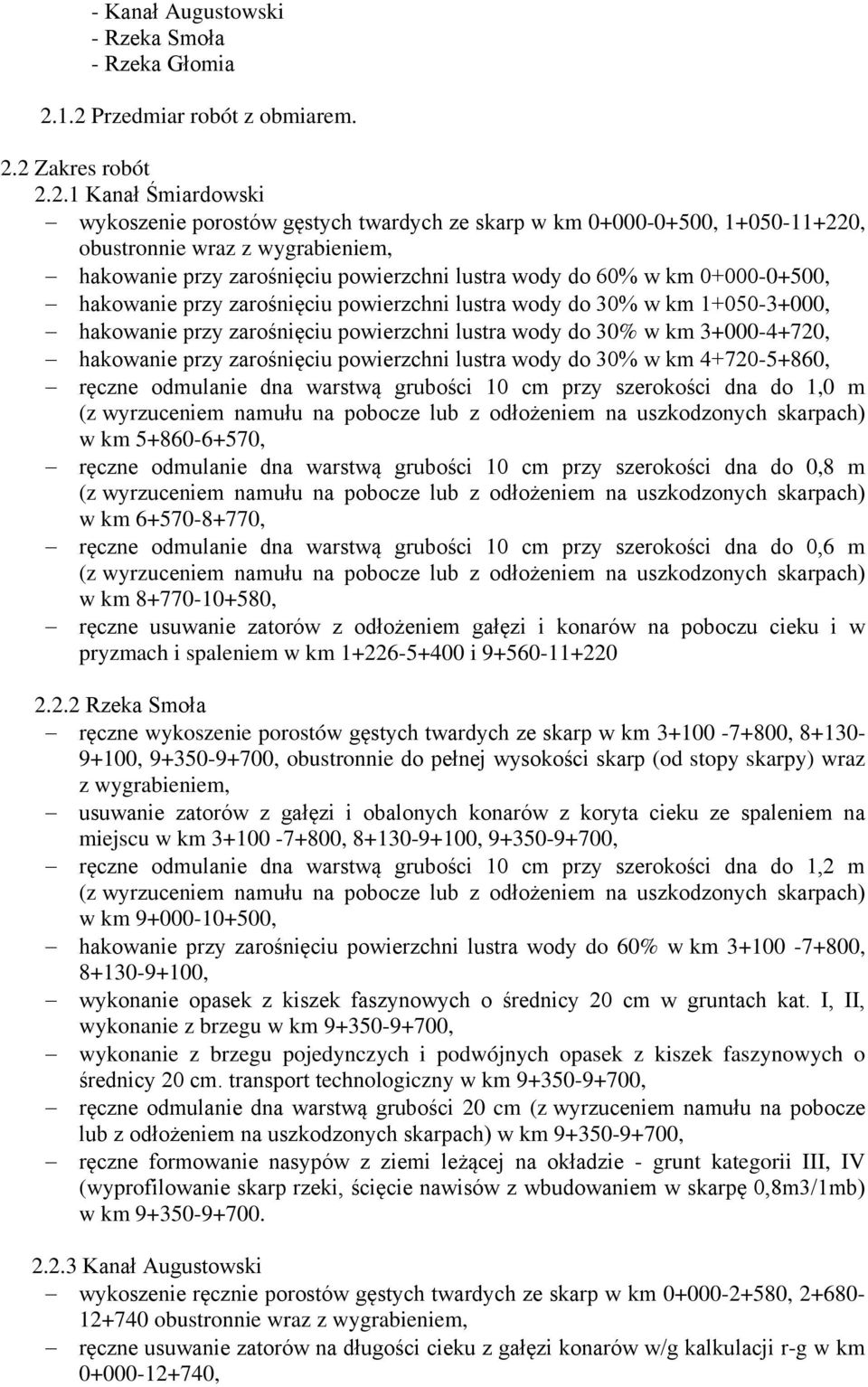

2 - Kanał Augustowski - Rzeka Smoła - Rzeka Głomia Przedmiar robót z obmiarem. 2.2 Zakres robót Kanał Śmiardowski wykoszenie porostów gęstych twardych ze skarp w km , , obustronnie wraz z wygrabieniem, hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km , hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km , hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km , hakowanie przy zarośnięciu powierzchni lustra wody do 30% w km , ręczne odmulanie dna warstwą grubości 10 cm przy szerokości dna do 1,0 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , ręczne odmulanie dna warstwą grubości 10 cm przy szerokości dna do 0,8 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , ręczne odmulanie dna warstwą grubości 10 cm przy szerokości dna do 0,6 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , ręczne usuwanie zatorów z odłożeniem gałęzi i konarów na poboczu cieku i w pryzmach i spaleniem w km i Rzeka Smoła ręczne wykoszenie porostów gęstych twardych ze skarp w km , , , obustronnie do pełnej wysokości skarp (od stopy skarpy) wraz z wygrabieniem, usuwanie zatorów z gałęzi i obalonych konarów z koryta cieku ze spaleniem na miejscu w km , , , ręczne odmulanie dna warstwą grubości 10 cm przy szerokości dna do 1,2 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km , , wykonanie opasek z kiszek faszynowych o średnicy 20 cm w gruntach kat. I, II, wykonanie z brzegu w km , wykonanie z brzegu pojedynczych i podwójnych opasek z kiszek faszynowych o średnicy 20 cm. transport technologiczny w km , ręczne odmulanie dna warstwą grubości 20 cm (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , ręczne formowanie nasypów z ziemi leżącej na okładzie - grunt kategorii III, IV (wyprofilowanie skarp rzeki, ścięcie nawisów z wbudowaniem w skarpę 0,8m3/1mb) w km Kanał Augustowski wykoszenie ręcznie porostów gęstych twardych ze skarp w km , obustronnie wraz z wygrabieniem, ręczne usuwanie zatorów na długości cieku z gałęzi konarów w/g kalkulacji r-g w km ,

3 ręczne usuwanie zatorów z odłożeniem gałęzi i konarów na poboczu cieku w pryzmach i spaleniem w km , ręczne podkrzesanie drzew i wycięcie krzaków ze spaleniem w km , ręczne odmulenie dna warstwą grubości 20 cm przy szerokości dna do 1,6 m (z wyrzuceniem namułu na pobocze lub odłożeniem na uszkodzonych skarpach) w km , hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości 1,4 m w km , hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości 1,0 m w km , hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szerokości 1,0 m w km , mechaniczne odmulenie dna warstwą grubości 20 cm przy szerokości dna do 0,8 m (z wyrzuceniem namułu na pobocze lub odłożeniem na uszkodzonych skarpach) w km wraz z rozplantowaniem, Rzeka Głomia ręczne wykoszenie porostów gęstych twardych ze skarp w km , obustronnie wraz z wygrabieniem, wykoszenie ręcznie porostów gęstych twardych ze skarp jednostronnie pasem szer. 2,0 m w km , wraz z wygrabieniem, wykoszenie ręcznie porostów gęstych twardych ze skarp dwustronnie pasem szer. 2,0 m w km , , wraz z wygrabieniem, hakowanie przy zarośnięciu powierzchni lustra wody do 60% w km , hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. 3,0 m w km , hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. 3,0 m w km , hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. 1,0 m w km , wykonanie opasek podwójnych z kiszek faszynowych o średnicy cm w gruntach kat. I, II, wykonanie z brzegu (jednostronnie) w km , wykonanie z brzegu pojedynczych i podwójnych opasek z kiszek faszynowych o średnicy 10 cm. transport technologiczny w km , mechaniczne odmulenie koparko odmularką warstwą grubości 30 cm przy szerokości dna do 7,0 m w km wraz z rozplantowaniem urobku, ręczne usuwanie zatorów z odłożeniem gałęzi i konarów na poboczu cieku w pryzmach i spaleniem w km , II. Prowadzenie robót 1. Ogólne zasady wykonania robót. Przyjęte w przedmiarze roboty winne być realizowane z zachowaniem następujących wymogów: wszystkie roboty należy wykonywać zgodnie z opisami w przedmiarach i zaleceniami inspektora nadzoru potwierdzonymi wpisem do dziennika budowy. 2. Wymagane kwalifikacje Wykonawcy. Pracownicy Wykonawcy muszą posiadać wszystkie (jeśli są wymagane prawem) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace.

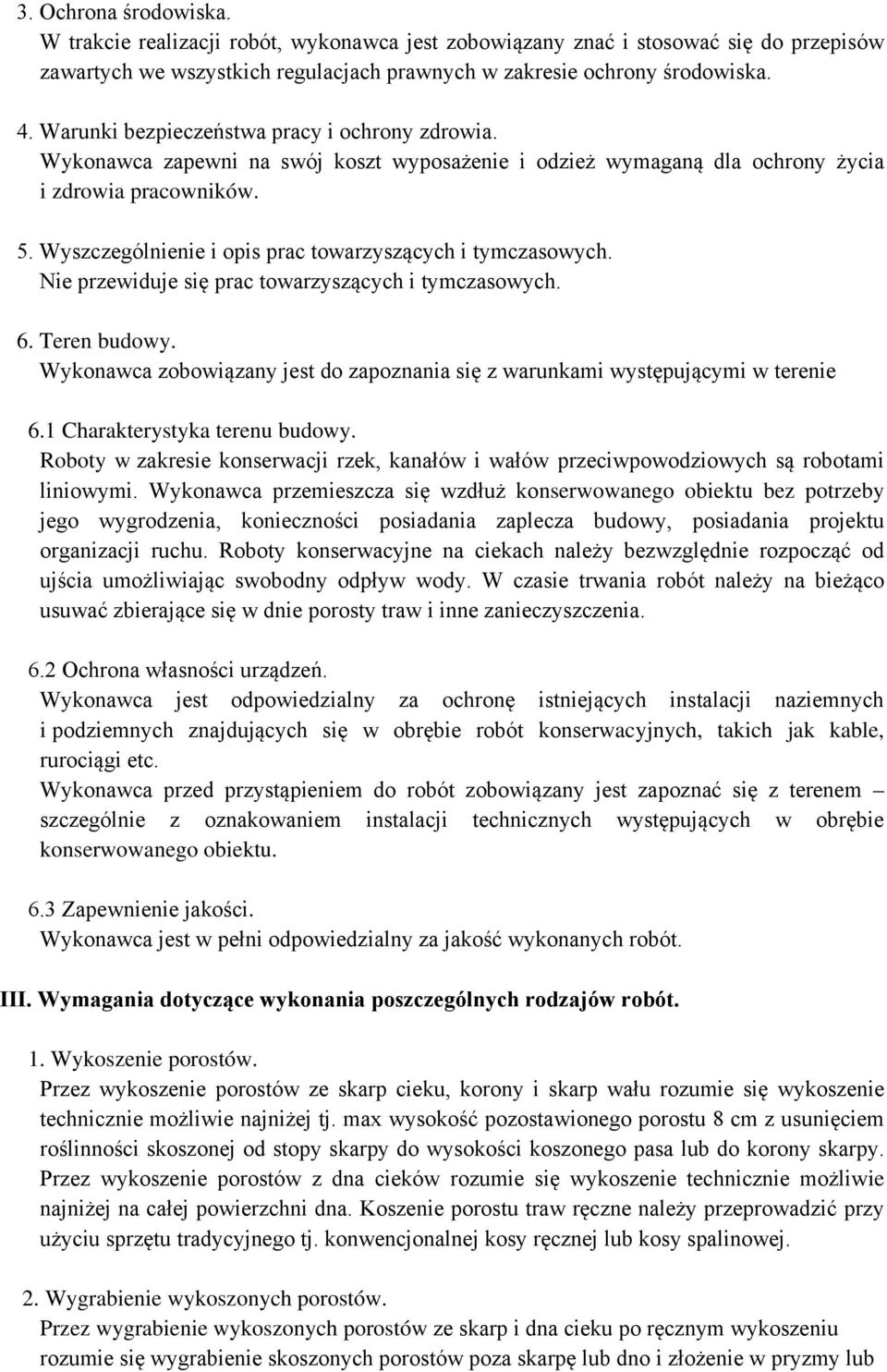

4 3. Ochrona środowiska. W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. 4. Warunki bezpieczeństwa pracy i ochrony zdrowia. Wykonawca zapewni na swój koszt wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. 5. Wyszczególnienie i opis prac towarzyszących i tymczasowych. Nie przewiduje się prac towarzyszących i tymczasowych. 6. Teren budowy. Wykonawca zobowiązany jest do zapoznania się z warunkami występującymi w terenie 6.1 Charakterystyka terenu budowy. Roboty w zakresie konserwacji rzek, kanałów i wałów przeciwpowodziowych są robotami liniowymi. Wykonawca przemieszcza się wzdłuż konserwowanego obiektu bez potrzeby jego wygrodzenia, konieczności posiadania zaplecza budowy, posiadania projektu organizacji ruchu. Roboty konserwacyjne na ciekach należy bezwzględnie rozpocząć od ujścia umożliwiając swobodny odpływ wody. W czasie trwania robót należy na bieżąco usuwać zbierające się w dnie porosty traw i inne zanieczyszczenia. 6.2 Ochrona własności urządzeń. Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych znajdujących się w obrębie robót konserwacyjnych, takich jak kable, rurociągi etc. Wykonawca przed przystąpieniem do robót zobowiązany jest zapoznać się z terenem szczególnie z oznakowaniem instalacji technicznych występujących w obrębie konserwowanego obiektu. 6.3 Zapewnienie jakości. Wykonawca jest w pełni odpowiedzialny za jakość wykonanych robót. III. Wymagania dotyczące wykonania poszczególnych rodzajów robót. 1. Wykoszenie porostów. Przez wykoszenie porostów ze skarp cieku, korony i skarp wału rozumie się wykoszenie technicznie możliwie najniżej tj. max wysokość pozostawionego porostu 8 cm z usunięciem roślinności skoszonej od stopy skarpy do wysokości koszonego pasa lub do korony skarpy. Przez wykoszenie porostów z dna cieków rozumie się wykoszenie technicznie możliwie najniżej na całej powierzchni dna. Koszenie porostu traw ręczne należy przeprowadzić przy użyciu sprzętu tradycyjnego tj. konwencjonalnej kosy ręcznej lub kosy spalinowej. 2. Wygrabienie wykoszonych porostów. Przez wygrabienie wykoszonych porostów ze skarp i dna cieku po ręcznym wykoszeniu rozumie się wygrabienie skoszonych porostów poza skarpę lub dno i złożenie w pryzmy lub

5 wałek poza krawędzią skarpy. Przy koszeniu wałów skoszony porost wygrabić do podstawy wału. Dopuszcza się mulczowanie (tj. skoszenie i rozdrobnienie). 3. Usuwanie namułu z dna cieku. Przez usuwanie namułu z dna cieku rozumie się ręczne lub mechaniczne za pomocą koparko odmularki lub koparki z osprzętem chwytakowym bez uszkodzenia umocnienia faszynowego wyrzucenie namułu na pobocze lub odłożenie w miejscach uszkodzonych skarp. Namuł w miejscach uszkodzonych skarp ubić i wyrównać. Rozplanowanie namułu warstwą do cm z nadaniem spadku umożliwiającego spływ wód opadowych lub w przypadku wargi wykonanie rowków spływowych co m. Oczyszczenie pasów o szerokości 0,5 m wzdłuż krawędzi cieku. 4. Hakowanie dna. Przez hakowanie dna rozumie się wydobycie z dna cieku porostów roślin korzeniących się wraz z darnią korzeniową. Wydobycie roślin pływających z pozostałej powierzchni lustra wody. Odrzucenie roślinności na brzeg i złożenie w pryzmy lub wałki. IV. Opis działań związanych z kontrolą i odbiorem robót. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót oraz za jakość wykonanych prac. 1. Kontrola wykonania robót. Pod względem zgodności z przedmiarem robót oraz jakości dokonywana będzie przez inspektora nadzoru i potwierdzana wpisami do dziennika budowy. 2. Odbiory częściowe. O gotowości do odbioru częściowego robót Wykonawca powiadomi inspektora nadzoru wpisem do dziennika budowy. Po potwierdzeniu przez inspektora nadzoru wpisem do dziennika budowy osiągnięcia gotowości do odbioru częściowego Wykonawca pisemnie powiadomi Zamawiającego. Przystąpienie do odbioru nastąpi w terminie do 7 dni od daty otrzymania przez Zamawiającego pisemnego zgłoszenia. Odbiór częściowy polega na ocenie ilości i jakości wykonanych robót. Odbioru dokonuje komisja powołana wg zasad jak przy odbiorze końcowym. Z czynności komisyjnego odbioru spisany zostanie protokół odbioru częściowego robót. Przedmiotem odbioru częściowego mogą być poszczególne cieki lub ich części w pełni z wykonanymi robotami na zgłoszonym odcinku. Przy odbiorze całego cieku - przekazanie dziennika budowy. 3. Zasady odbioru końcowego. Odbiór końcowy polega na ostatecznej ocenie rzeczywistego wykonania zakresu robót przewidzianego umową w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót i gotowość do odbioru końcowego Wykonawca zgłasza stosownym wpisem do dziennika budowy. Po pisemnym potwierdzeniu przez inspektora nadzoru w dzienniku budowy osiągnięcia gotowości do odbioru końcowego Wykonawca bezzwłocznie o powyższym powiadomi Zamawiającego. Odbiór końcowy robót nastąpi w terminie do 14 dni od daty otrzymania pisemnego zawiadomienia o zakończeniu robót.

6 Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie lustracji w terenie oraz po analizie przedłożonych dokumentów, zgodności wykonania robót z dokumentacją i zapisami w dzienniku budowy. W przypadku stwierdzenia niewykonania robót w zakresie przewidzianym umową, konieczności wykonania robót poprawkowych, uzupełniających bądź wykończeniowych, komisja przerwie swoje czynności i wyznaczy nowy termin odbioru. W dniu dokonania odbioru Wykonawca przekaże Zamawiającemu dziennik budowy co należy odnotować w protokole odbioru. Z czynności odbioru spisany zostanie protokół odbioru końcowego. Sporządził: K. Macioszek Część nr 3 obiekt Złotów Załącznik nr do SIWZ Obiekt Złotów - Kanał Augustowski - rozmiar L=12,640 km Przedmiar robót L.p. Podstawa opisu Opis / Przedmiar Ilość Jedn. Kanał Augustowski w km , , L=12,640 km, termin realizacji robót r., m. Głubczyn, Śmiardowo Krajeńskie gm. Krajenka, 1 KNR 1501 Wykoszenie ręcznie porostów gęstych twardych ze skarp przy szer. 1,5m dwustronnie w km , , L=12,640 km 37920,0000 m2 2 KNR Analiza własna 4 KNK KNR KNR KNR KNR KNR Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km , , L=12,640 km Ręczne usuwanie zatorów na długości cieku z gałęzi konarów w/g kalkulacji r-g w km , L=12,7400 km Usuwanie namułu z dna cieku przy szerokości dna do 1,6 m, zamuleniu do 20 cm na uszkodzonych skarpach) w km : , L=2,035km Hakowanie przy zarośnięciu powierzchni lustra wody powyżej 60% przy szer. 1,4m w km , L=0,545km Hakowanie przy zarośnięciu powierzchni lustra wody powyżej 60% przy szer. 1,0m w km , L=2,070km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szer. 1,0m w km , L=2,910km Odmulenie cieków koparko - odmularkami szerokość dna cieku do 0,80 m, grubość warstwy odmulanej 20 cm w km , L=1,570km Rozplantowanie ręczne 1 m3 ziemi wydobytej z wykopów leżącej na długości 1 m wzdłuż krawędzi wykopu - grunt kategorii I, II w km , L=1,570km 37920,0000 m2 128,0000 r-g 2035,0000 m 762,0000 m2 2070,0000 m2 2910,0000 m2 1570,0000 m 251,2000 m3

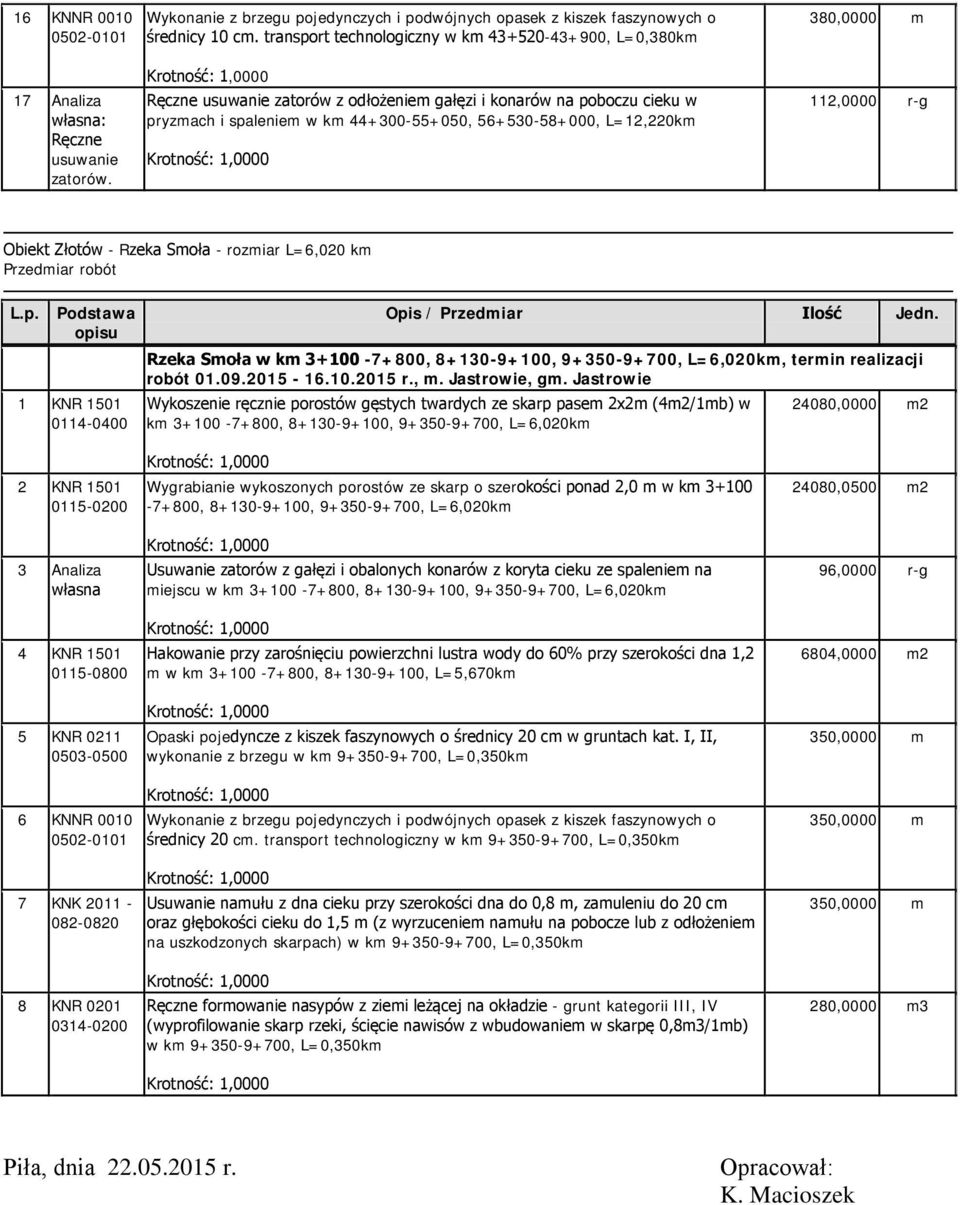

7 10 Analiza własna: Ręczne usuwanie zatorów. 11 Analiza własna: Ręczne usuwanie zatorów. Ręczne usuwanie zatorów z odłożeniem gałęzi i konarów na poboczu cieku w pryzmach i spaleniem w km , L=3,510km Ręczne podkrzesanie drzew i wycięcie krzaków ze spaleniem w km , L=9,230km 64,0000 r-g 128,0000 r-g Obiekt Złotów - Kanał Śmiardowski - rozmiar L=10,670 km Przedmiar robót L.p. Podstawa opisu Opis / Przedmiar Ilość Jedn. Kanał Śmiardowski w km , , L=10,670 km, termin realizacji robót r. m. Śmiardowo Złotowskie, gmina Zakrzewo, m. Złotów, gmina Złotów 1 KNR 1501 Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem 2x2,0m (dwustronnie) w km , , L=10,670km 42680,0000 m2 2 KNR KNR KNR KNR KNR KNK KNK KNK KNK Analiza własna: Ręczne usuwanie zatorów. Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2x2,0 m w km , , L=10,670km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. dna 2,60m w km , L=0,500km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szer. dna 2,00m w km , L=1,950km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szerokości dna 1,60m w km , L=1,720km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szerokości dna 1,4m w km , L=1,140km Usuwanie namułu z dna cieku przy szerokości dna do 1,0m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=0,710km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm na uszkodzonych skarpach) w km: , L=2,200km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm na uszkodzonych skarpach) w km: , L=1,810km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 20 cm na uszkodzonych skarpach) w km: , L=0,640km Ręczne usuwanie zatorów z odłożeniem gałęzi i konarów na poboczu cieku i w pryzmach i spaleniem w km i ,0000 m2 1300,0000 m2 3900,0000 m2 2752,0000 m2 1596,0000 m2 710,0000 m 2200,0000 m 1810,0000 m 640,0000 m 128,0000 r-g
