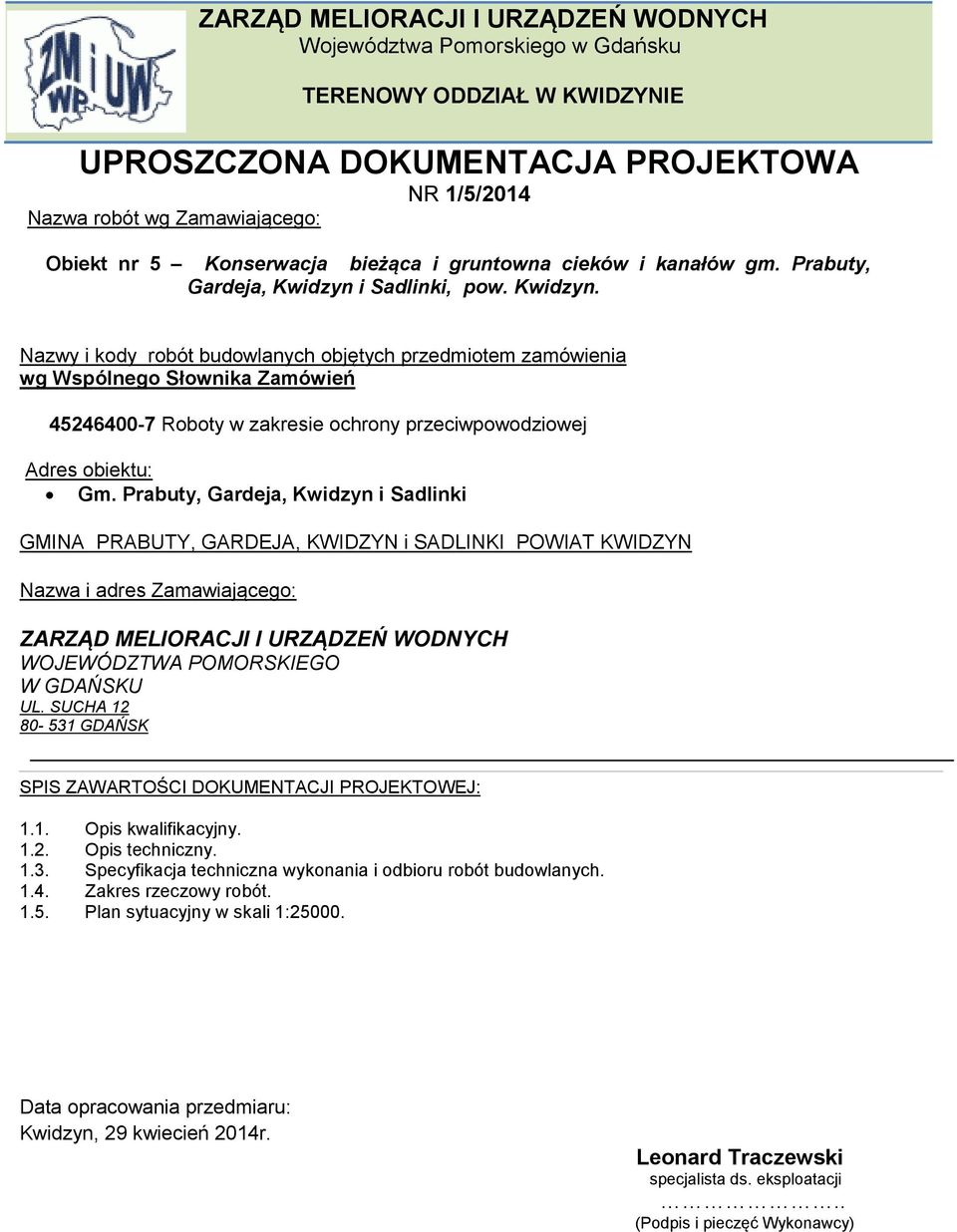

UPROSZCZONA DOKUMENTACJA PROJEKTOWA NR 1/5/2014 Nazwa robót wg Zamawiającego:

Transkrypt

1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH Województwa Pomorskiego w Gdańsku TERENOWY ODDZIAŁ W KWIDZYNIE UPROSZCZONA DOKUMENTACJA PROJEKTOWA NR 1/5/2014 Nazwa robót wg Zamawiającego: Obiekt nr 5 Konserwacja bieżąca i gruntowna cieków i kanałów gm. Prabuty, Gardeja, Kwidzyn i Sadlinki, pow. Kwidzyn. Nazwy i kody robót budowlanych objętych przedmiotem zamówienia wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Gm. Prabuty, Gardeja, Kwidzyn i Sadlinki GMINA PRABUTY, GARDEJA, KWIDZYN i SADLINKI POWIAT KWIDZYN Nazwa i adres Zamawiającego: ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU UL. SUCHA GDAŃSK SPIS ZAWARTOŚCI DOKUMENTACJI PROJEKTOWEJ: 1.1. Opis kwalifikacyjny Opis techniczny Specyfikacja techniczna wykonania i odbioru robót budowlanych Zakres rzeczowy robót Plan sytuacyjny w skali 1: Data opracowania przedmiaru: Kwidzyn, 29 kwiecień 2014r. Leonard Traczewski specjalista ds. eksploatacji.. (Podpis i pieczęć Wykonawcy)

2 I. OPIS KWALIFIKACYJNY KONSERWACJA BIEŻĄCA i GRUNTOWNA KANAŁÓW OBIEKT nr 5 Konserwacja bieżąca i gruntowna cieków i kanałów gm. Prabuty, Gardeja, Kwidzyn i Sadlinki, pow. Kwidzyn. LOKALIZACJA: Gmina Prabuty, Gardeja, Kwidzyn i Sadlinki Kanał Cegłowy Kanał Łąkowy Kanał Skumanda III Ciek Polderowy Ciek Juliański TEREN GMINY PRABUTY, GARDEJA, KWIDZYN I SADLINKI, POWIAT KWIDZYN ZAKRES ROBÓT: KONSERWACJA BIEŻĄCA KANAŁU - koszenie skarp bez wygrabienia, - ręczne hakowanie kanału - ręczne okoszenie dna kanału z wygrabieniem - mechaniczne hakowanie kanału - ręczne odmulenie przepustów - cięcie krzaków rosnących na skarpach - oczyszczenie terenu po cięciu krzaków - naprawa uszkodzonych skarp TERMIN WYKONANIA ROBÓT: 60 DNI OD PODPISANIA UMOWY OPIS TECHNICZNY DO UPROSZCZONEJ DOKUMENTACJI PROJEKTOWEJ 1. WIADOMOŚCI WSTĘPNE Niniejsza UPROSZCZONA DOKUMENTACJA PROJEKTOWA została opracowana przez pracowników ZMiUW WP w Gdańsku, Terenowy Oddział w Kwidzynie, w oparciu o: 1. Ustawę z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2006r., Nr 156 poz z p. zm. i rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. 2. ustawy z dnia 18 lipca 2001r. Prawo wodne (Dziennik Ustaw RP z dnia 9 lutego 2012r., poz. 145 tekst jednolity). 3. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003r. Nr 120, poz z późn. zm.). 4. Podkłady mapowe w skali 1: Ustalone potrzeby w zakresie konserwacji rzek i kanałów.

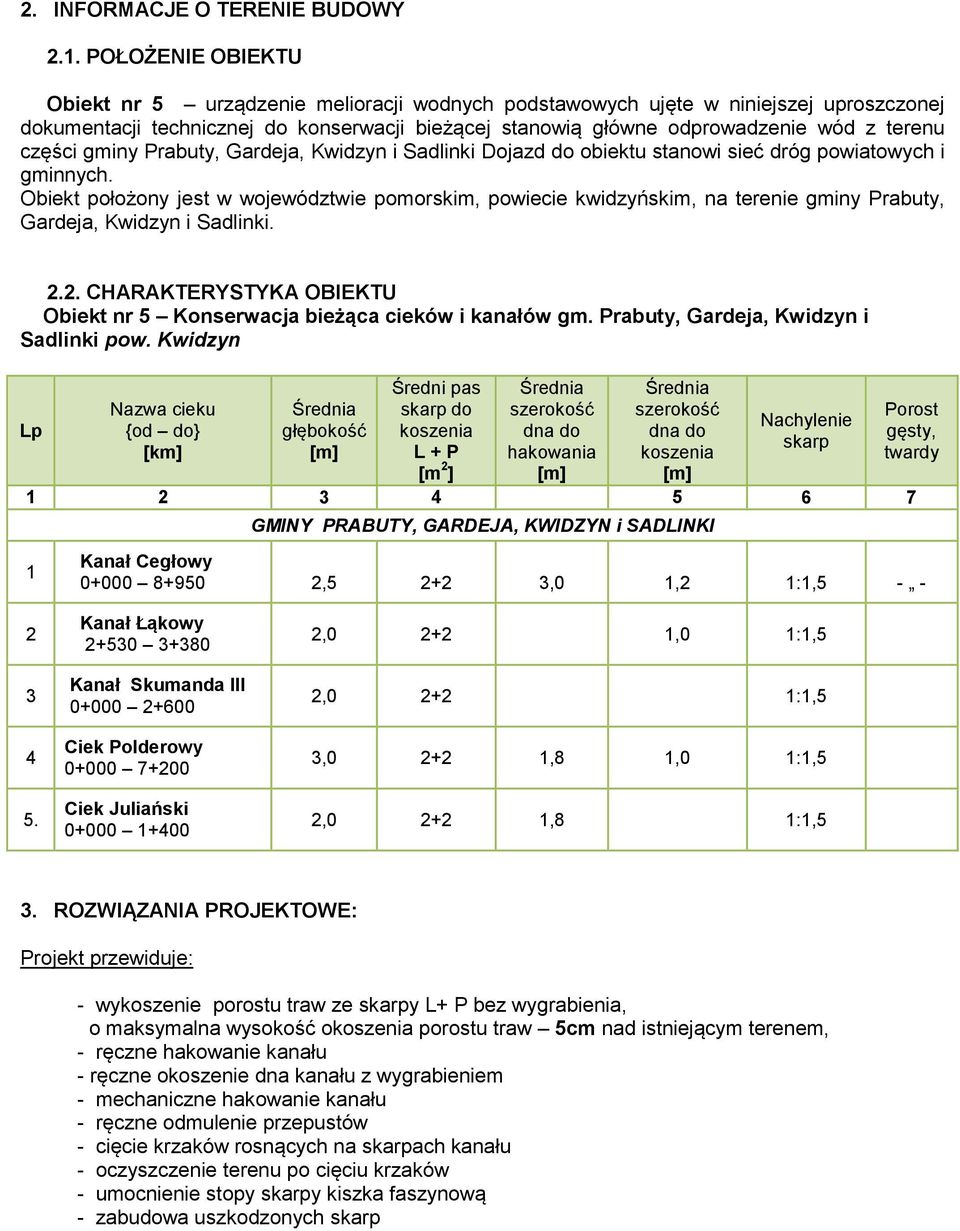

3 2. INFORMACJE O TERENIE BUDOWY 2.1. POŁOŻENIE OBIEKTU Obiekt nr 5 urządzenie melioracji wodnych podstawowych ujęte w niniejszej uproszczonej dokumentacji technicznej do konserwacji bieżącej stanowią główne odprowadzenie wód z terenu części gminy Prabuty, Gardeja, Kwidzyn i Sadlinki Dojazd do obiektu stanowi sieć dróg powiatowych i gminnych. Obiekt położony jest w województwie pomorskim, powiecie kwidzyńskim, na terenie gminy Prabuty, Gardeja, Kwidzyn i Sadlinki CHARAKTERYSTYKA OBIEKTU Obiekt nr 5 Konserwacja bieżąca cieków i kanałów gm. Prabuty, Gardeja, Kwidzyn i Sadlinki pow. Kwidzyn Lp Nazwa cieku {od do} [km] Średnia głębokość [m] Średni pas skarp do koszenia L + P [m 2 ] Średnia szerokość dna do hakowania [m] Średnia szerokość dna do koszenia [m] Nachylenie skarp GMINY PRABUTY, GARDEJA, KWIDZYN i SADLINKI Porost gęsty, twardy Kanał Cegłowy , ,0 1,2 1:1, Kanał Łąkowy Kanał Skumanda III Ciek Polderowy Ciek Juliański , ,0 1:1,5 2, :1,5 3, ,8 1,0 1:1,5 2, ,8 1:1,5 3. ROZWIĄZANIA PROJEKTOWE: Projekt przewiduje: - wykoszenie porostu traw ze skarpy L+ P bez wygrabienia, o maksymalna wysokość okoszenia porostu traw 5cm nad istniejącym terenem, - ręczne hakowanie kanału - ręczne okoszenie dna kanału z wygrabieniem - mechaniczne hakowanie kanału - ręczne odmulenie przepustów - cięcie krzaków rosnących na skarpach kanału - oczyszczenie terenu po cięciu krzaków - umocnienie stopy skarpy kiszka faszynową - zabudowa uszkodzonych skarp

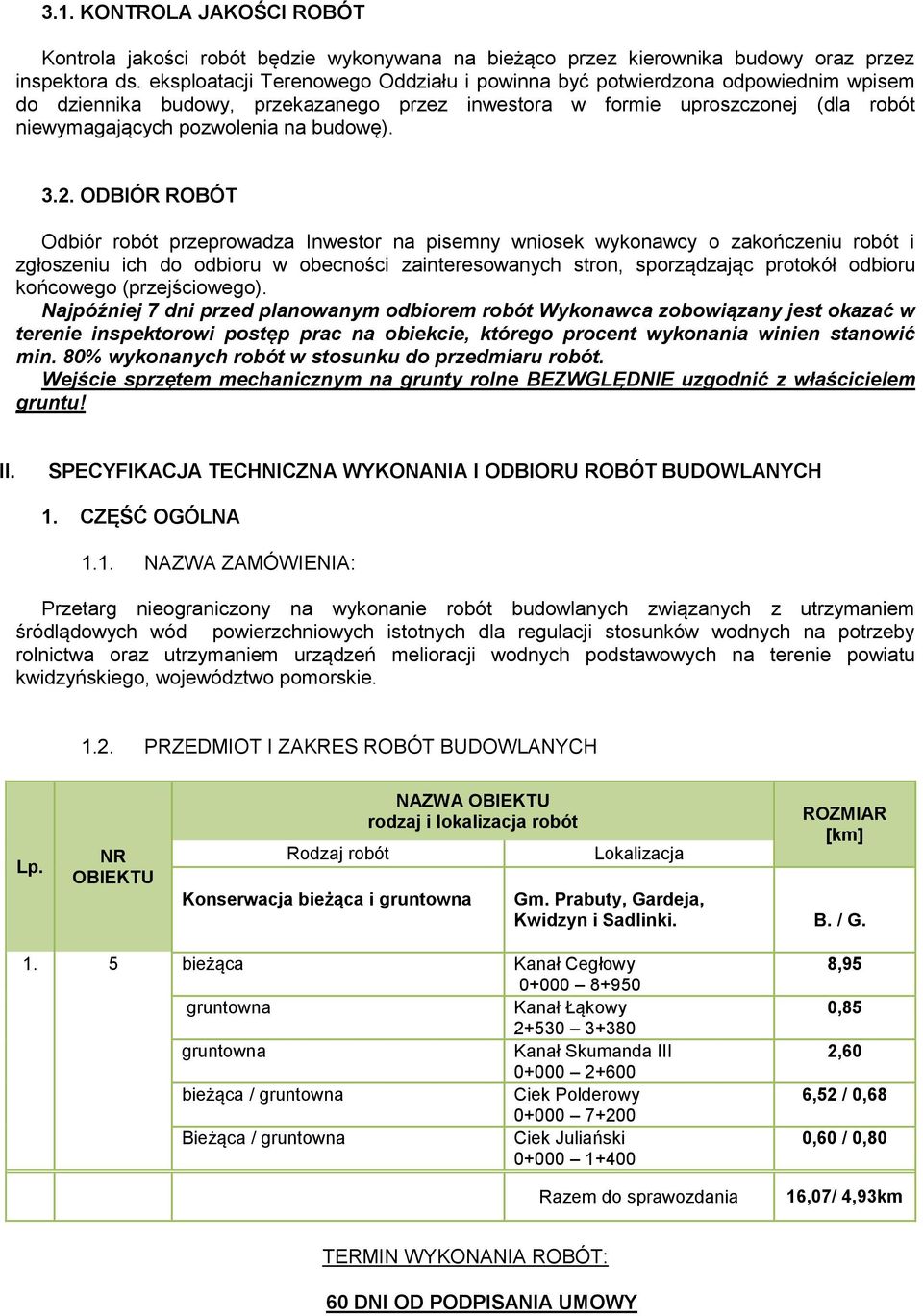

4 3.1. KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie wykonywana na bieżąco przez kierownika budowy oraz przez inspektora ds. eksploatacji Terenowego Oddziału i powinna być potwierdzona odpowiednim wpisem do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla robót niewymagających pozwolenia na budowę) ODBIÓR ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego (przejściowego). Najpóźniej 7 dni przed planowanym odbiorem robót Wykonawca zobowiązany jest okazać w terenie inspektorowi postęp prac na obiekcie, którego procent wykonania winien stanowić min. 80% wykonanych robót w stosunku do przedmiaru robót. Wejście sprzętem mechanicznym na grunty rolne BEZWGLĘDNIE uzgodnić z właścicielem gruntu! II. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. CZĘŚĆ OGÓLNA 1.1. NAZWA ZAMÓWIENIA: Przetarg nieograniczony na wykonanie robót budowlanych związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatu kwidzyńskiego, województwo pomorskie PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH Lp. NR OBIEKTU Rodzaj robót Konserwacja bieżąca i gruntowna NAZWA OBIEKTU rodzaj i lokalizacja robót Lokalizacja ROZMIAR [km] Gm. Prabuty, Gardeja, Kwidzyn i Sadlinki. B. / G bieżąca Kanał Cegłowy gruntowna Kanał Łąkowy gruntowna Kanał Skumanda III bieżąca / gruntowna Ciek Polderowy Bieżąca / gruntowna Ciek Juliański Razem do sprawozdania 8,95 0,85 2,60 6,52 / 0,68 0,60 / 0,80 16,07/ 4,93km TERMIN WYKONANIA ROBÓT: 60 DNI OD PODPISANIA UMOWY

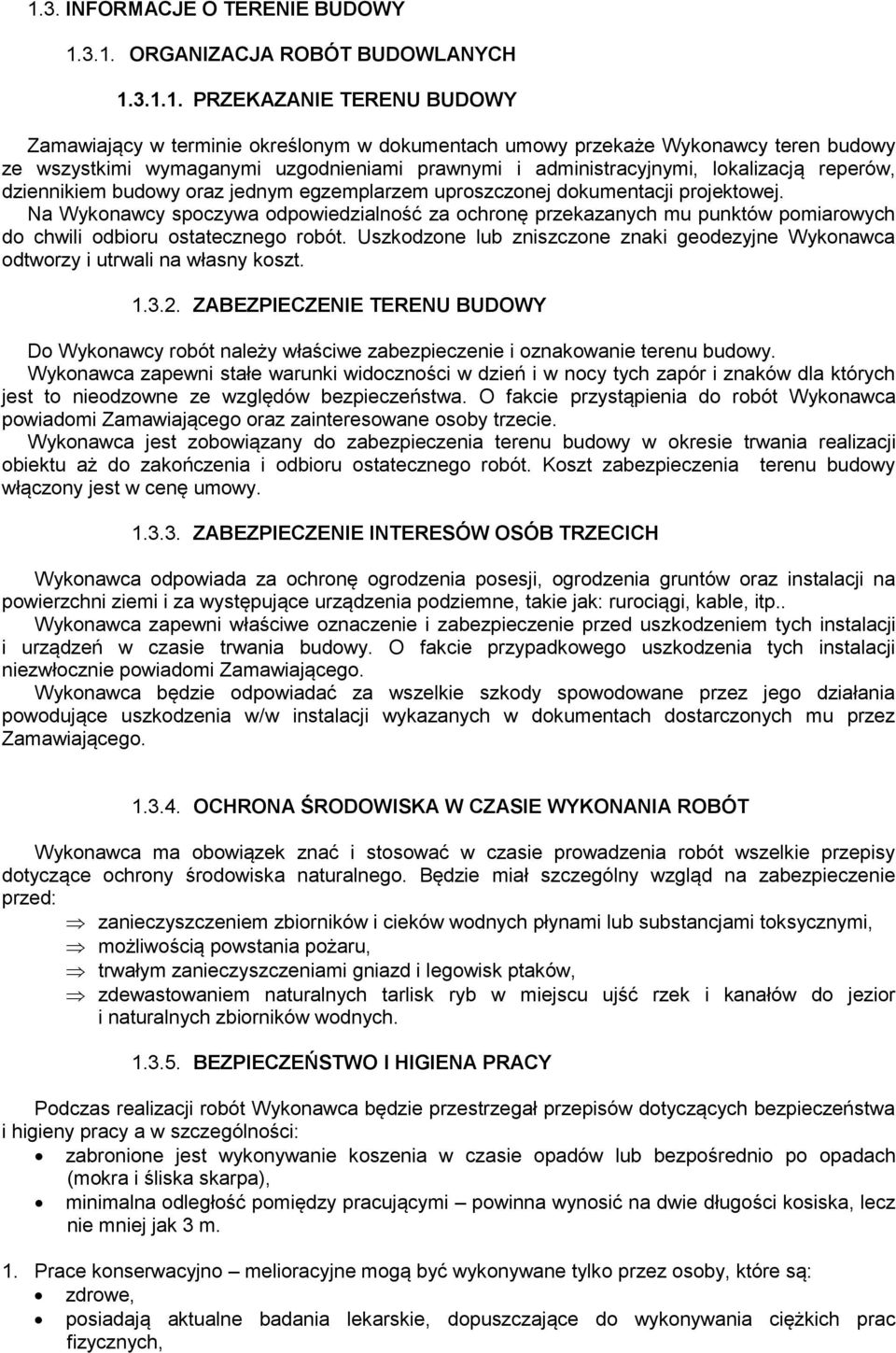

5 1.3. INFORMACJE O TERENIE BUDOWY ORGANIZACJA ROBÓT BUDOWLANYCH PRZEKAZANIE TERENU BUDOWY Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacją reperów, dziennikiem budowy oraz jednym egzemplarzem uproszczonej dokumentacji projektowej. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt ZABEZPIECZENIE TERENU BUDOWY Do Wykonawcy robót należy właściwe zabezpieczenie i oznakowanie terenu budowy. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków dla których jest to nieodzowne ze względów bezpieczeństwa. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia terenu budowy włączony jest w cenę umowy ZABEZPIECZENIE INTERESÓW OSÓB TRZECICH Wykonawca odpowiada za ochronę ogrodzenia posesji, ogrodzenia gruntów oraz instalacji na powierzchni ziemi i za występujące urządzenia podziemne, takie jak: rurociągi, kable, itp.. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji niezwłocznie powiadomi Zamawiającego. Wykonawca będzie odpowiadać za wszelkie szkody spowodowane przez jego działania powodujące uszkodzenia w/w instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego OCHRONA ŚRODOWISKA W CZASIE WYKONANIA ROBÓT Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Będzie miał szczególny wzgląd na zabezpieczenie przed: zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, możliwością powstania pożaru, trwałym zanieczyszczeniami gniazd i legowisk ptaków, zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych BEZPIECZEŃSTWO I HIGIENA PRACY Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy a w szczególności: zabronione jest wykonywanie koszenia w czasie opadów lub bezpośrednio po opadach (mokra i śliska skarpa), minimalna odległość pomiędzy pracującymi powinna wynosić na dwie długości kosiska, lecz nie mniej jak 3 m. 1. Prace konserwacyjno melioracyjne mogą być wykonywane tylko przez osoby, które są: zdrowe, posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych,

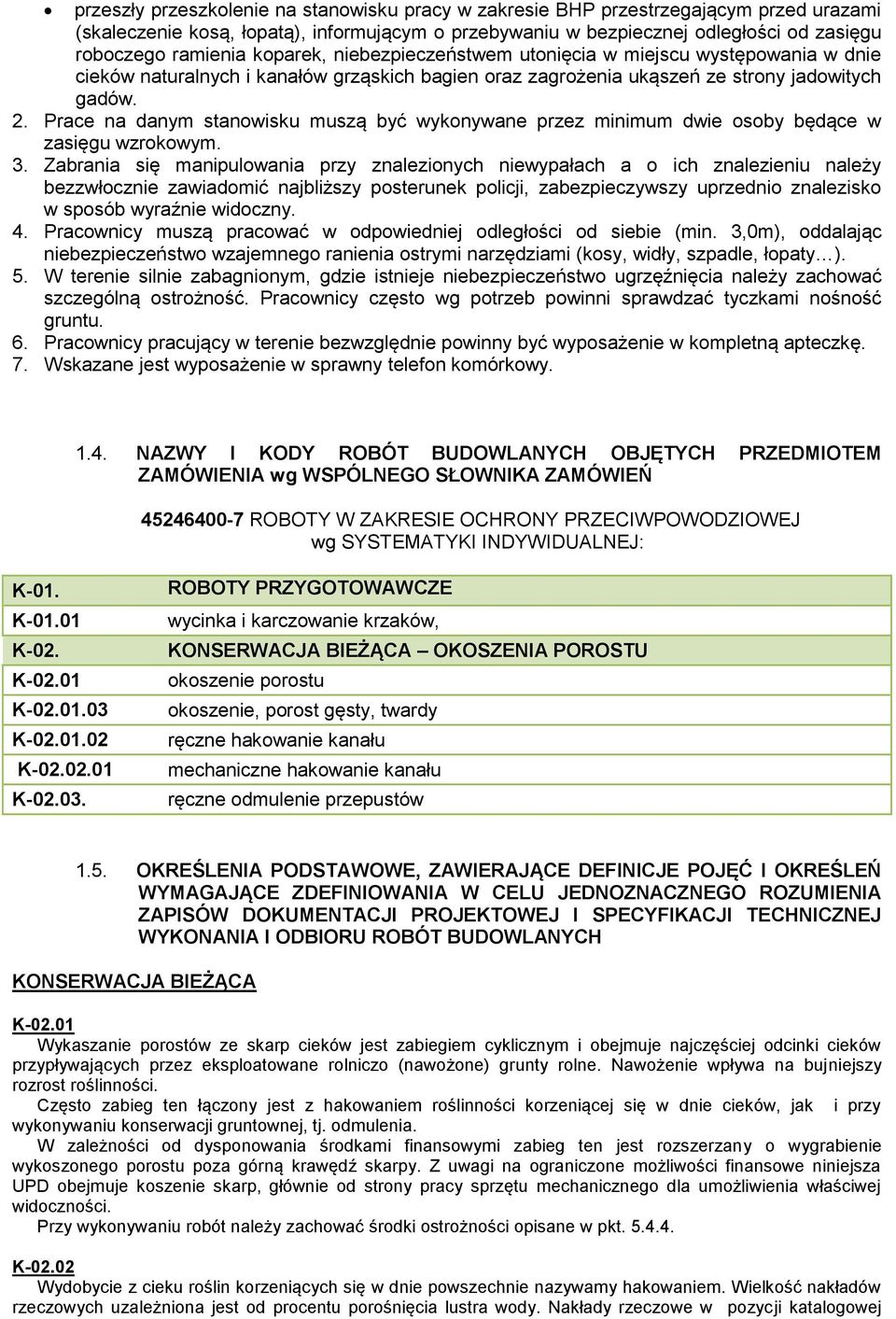

6 przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia koparek, niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów. 2. Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym. 3. Zabrania się manipulowania przy znalezionych niewypałach a o ich znalezieniu należy bezzwłocznie zawiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny. 4. Pracownicy muszą pracować w odpowiedniej odległości od siebie (min. 3,0m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty ). 5. W terenie silnie zabagnionym, gdzie istnieje niebezpieczeństwo ugrzęźnięcia należy zachować szczególną ostrożność. Pracownicy często wg potrzeb powinni sprawdzać tyczkami nośność gruntu. 6. Pracownicy pracujący w terenie bezwzględnie powinny być wyposażenie w kompletną apteczkę. 7. Wskazane jest wyposażenie w sprawny telefon komórkowy NAZWY I KODY ROBÓT BUDOWLANYCH OBJĘTYCH PRZEDMIOTEM ZAMÓWIENIA wg WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ ROBOTY W ZAKRESIE OCHRONY PRZECIWPOWODZIOWEJ wg SYSTEMATYKI INDYWIDUALNEJ: K-01. K K-02. K K K K K ROBOTY PRZYGOTOWAWCZE wycinka i karczowanie krzaków, KONSERWACJA BIEŻĄCA OKOSZENIA POROSTU okoszenie porostu okoszenie, porost gęsty, twardy ręczne hakowanie kanału mechaniczne hakowanie kanału ręczne odmulenie przepustów 1.5. OKREŚLENIA PODSTAWOWE, ZAWIERAJĄCE DEFINICJE POJĘĆ I OKREŚLEŃ WYMAGAJĄCE ZDEFINIOWANIA W CELU JEDNOZNACZNEGO ROZUMIENIA ZAPISÓW DOKUMENTACJI PROJEKTOWEJ I SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH KONSERWACJA BIEŻĄCA K Wykaszanie porostów ze skarp cieków jest zabiegiem cyklicznym i obejmuje najczęściej odcinki cieków przypływających przez eksploatowane rolniczo (nawożone) grunty rolne. Nawożenie wpływa na bujniejszy rozrost roślinności. Często zabieg ten łączony jest z hakowaniem roślinności korzeniącej się w dnie cieków, jak i przy wykonywaniu konserwacji gruntownej, tj. odmulenia. W zależności od dysponowania środkami finansowymi zabieg ten jest rozszerzany o wygrabienie wykoszonego porostu poza górną krawędź skarpy. Z uwagi na ograniczone możliwości finansowe niniejsza UPD obejmuje koszenie skarp, głównie od strony pracy sprzętu mechanicznego dla umożliwienia właściwej widoczności. Przy wykonywaniu robót należy zachować środki ostrożności opisane w pkt K Wydobycie z cieku roślin korzeniących się w dnie powszechnie nazywamy hakowaniem. Wielkość nakładów rzeczowych uzależniona jest od procentu porośnięcia lustra wody. Nakłady rzeczowe w pozycji katalogowej

7 przewidują wydobycie darni korzeniowej, odrzucenie roślinności poza górną krawędź skarpy złożenie jej w stosy. Tylko na terenie zabudowanym kalkuluje się odwiezienie wydobytej roślinności poza obiekt i jest każdorazowo ujęte w oddzielnej pozycji przedmiarowej. K Hakowanie mechaniczne roślin korzeniących się w dnie cieków wykonywane przy użyciu koparek z odpowiednim do wydobycia korzeni osprzętem wykonuje się w okresie od czerwca do października. Prace te pozwalają na udrożnienie dna cieków i ułatwienie odprowadzenia wielkich wód letnich, jak też przygotowują cieki do odprowadzenia wód jesiennych. K Odcinki cieków przepływające przez tereny zabagnione posiadają nie uformowaną linię brzegową (rozlewiska). Lustro wody porośnięte jest najczęściej kożuchem roślin pływających (glony, rzęsa wodna). Roślinność tę usuwamy przy użyciu haków z zachowaniem środków ostrożności. W UPD przewidziano wykonanie hakowanie ręcznego na odcinkach cieków, gdzie dno jest wąskie i umocnione kiszką faszynową. W związku z tym nie można wykonać hakowania mechanicznego. K Oczyszczenie z namułu przepustów rurowych obejmuje ręczne wydobycie namułu z przewodu rurowego, przerzucenie namułu na pobocze cieku i rozplantowanie. Tak samo należy usunąć wszelkie zatory z przewodu. 2. WYMAGANIA DOTYCZĄCE STOSOWANEGO SPRZĘTU 2.1. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca ma gwarantować zachowanie norm ochrony środowiska. 3. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 3.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, uproszczoną dokumentacją projektową oraz za jakość zastosowanych materiałów Wykonawca ponosi całkowitą odpowiedzialność za dokładne wytycznie i rozmierzenie w terenie robót zgodnie z wymiarami i rzędnymi określonymi w uproszczonej dokumentacji projektowej Sprawdzenie wytycznie robót lub wyznaczenia wysokości przez inspektora nadzoru nie zwalnia wykonawcy od odpowiedzialności za ich dokładność. 4. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU WYKONYWANYCH ROBÓT 4.1. Przedmiar wykonano na podstawie obmiarów wału w miejscach charakterystycznych Obmiar robót będzie określał faktyczny zakres wykonanych robót zgodnie z uproszczoną dokumentacją projektową i specyfikacją techniczną w jednostkach określonych w przedmiarze robót Obmiaru robót dokonuje Wykonawca przy udziale inspektora nadzoru, którego powiadamia o zamierzonym fakcie z trzydniowym wyprzedzeniem Wyniki obmiaru odnotowywane są w dzienniku budowy Pomiar powierzchni wykonanych robót polegający na wykoszeniu roślinności z korpusu wału będzie prowadzony z dokładnością do 1,0 m WYMAGANIA DOTYCZĄCE ODBIORU ROBÓT 5.1. Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy oraz wpis do dziennika budowy stwierdzający gotowość obiektu do odbioru, potwierdzony przez inspektora nadzoru. Odbiór przeprowadza się w obecności zainteresowanych stron oraz sporządza protokół odbioru. Termin odbioru ustala inwestor w ciągu 14 dni od daty złożenia pisemnego zawiadomienia.

8 5.2. Jakość wykonywanych robót zostanie ustalona na podstawie stwierdzonej wysokości skoszenia porostu traw oraz dokładności wygrabienia siana z korpusu wału, obmiar powierzchni z dokładnością do 1m PRZEPISY ZWIĄZANE ustawy z dnia 18 lipca 2001r. Prawo wodne (Dziennik Ustaw RP z dnia 9 lutego 2012r., poz. 145 tekst jednolity). Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2006r., Nr 156, poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003r., Nr 120, poz z póz. zm.)
