1 Część nr 15 Obiekt Złotów II Załącznik nr do SIWZ WYTYCZNE WYKONANIA I ODBIORU PRAC UTRZYMANIOWYCH Przedmiotem niniejszych wytycznych jest ustalenie warunków i wymagań dotyczących konserwacji rzek, kanałów i wałów przeciwpowodziowych. Wytyczne zawierają podstawowe ustalenia i kryteria oceny wykonania prac w zakresie konserwacji rzek i kanałów. I. Część ogólna 1. Określenie przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie konserwacji rzek, kanałów i wałów przeciwpowodziowych na terenie działania Wielkopolskiego Zarządu Melioracji i Urządzeń Wodnych w Poznaniu Rejonowego Oddziału w Pile Obiekt Złotów II: Rzeka Stołunia , ,580 km Rzeka Łobzonka , ,680 km Rzeka Łużanka , ,286 km Kanał Piecewo-Osówka , , 4,780 km Kanał Śmiardowski , ,670 km Rzeka Smoła , , 6,020 km Kanał Strużnica ,690 km Razem 56,706 km Celem wykonania konserwacji na ciekach jest ich udrożnienie umożliwiające swobodny przepływ wód. Na wałach konserwacja ma za zadanie utrzymanie roślinności trawiastej w celu wytworzenia darni chroniącej wał przed rozmyciem. Gmina: Lipka, Zakrzewo, Złotów, Tarnówka, Krajenka Powiat: Złotowski Województwo: wielkopolskie 1.1. Kod CPV Termin wykonania robót: Rzeka Stołunia r r. Rzeka Łobzonka r r. Rzeka Łużanka r r. Kanał Piecewo-Osówka r r. Kanał Śmiardowski - po r r. Rzeka Smoła r r. Kanał Strużnica - po r r.

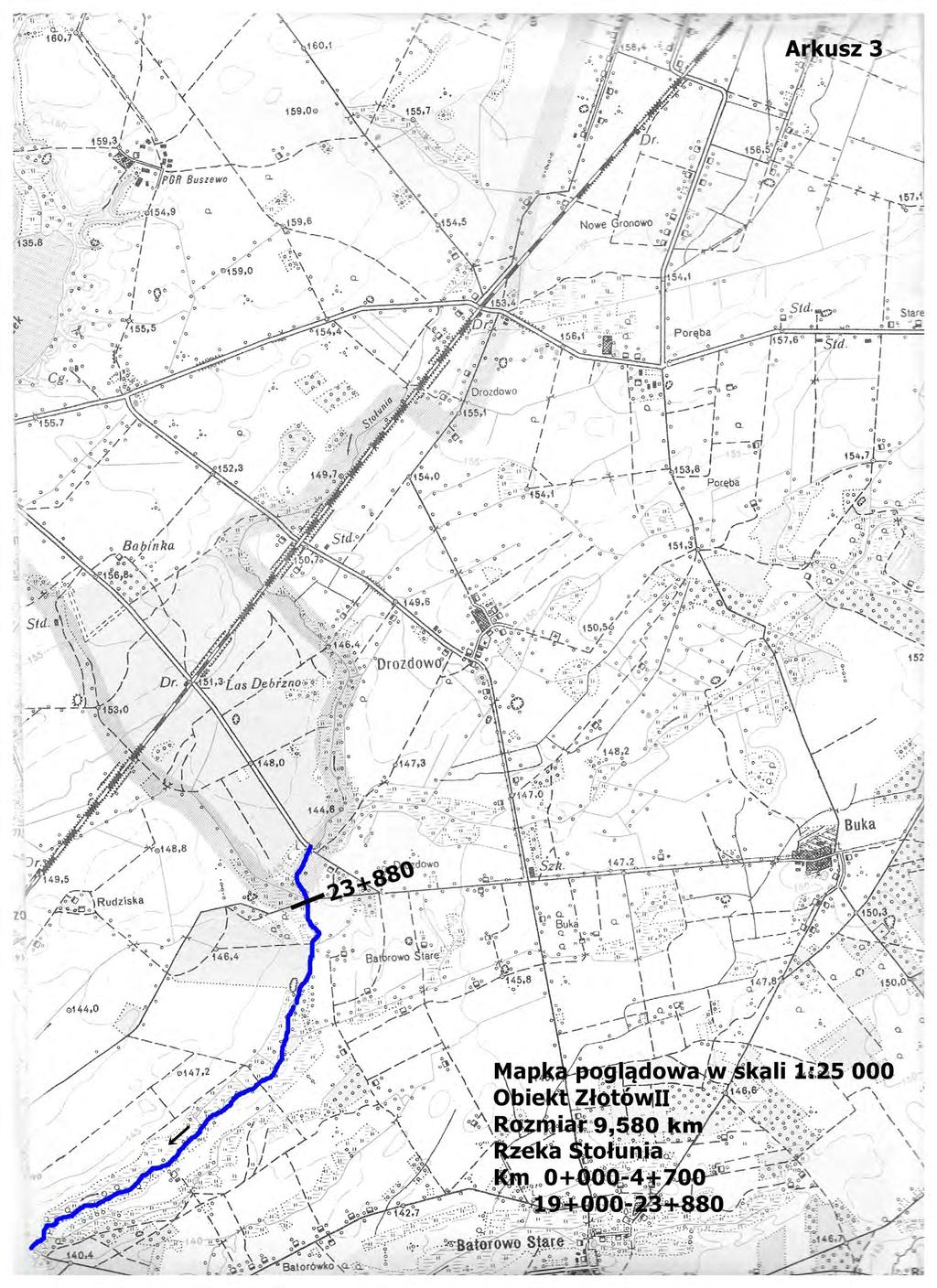

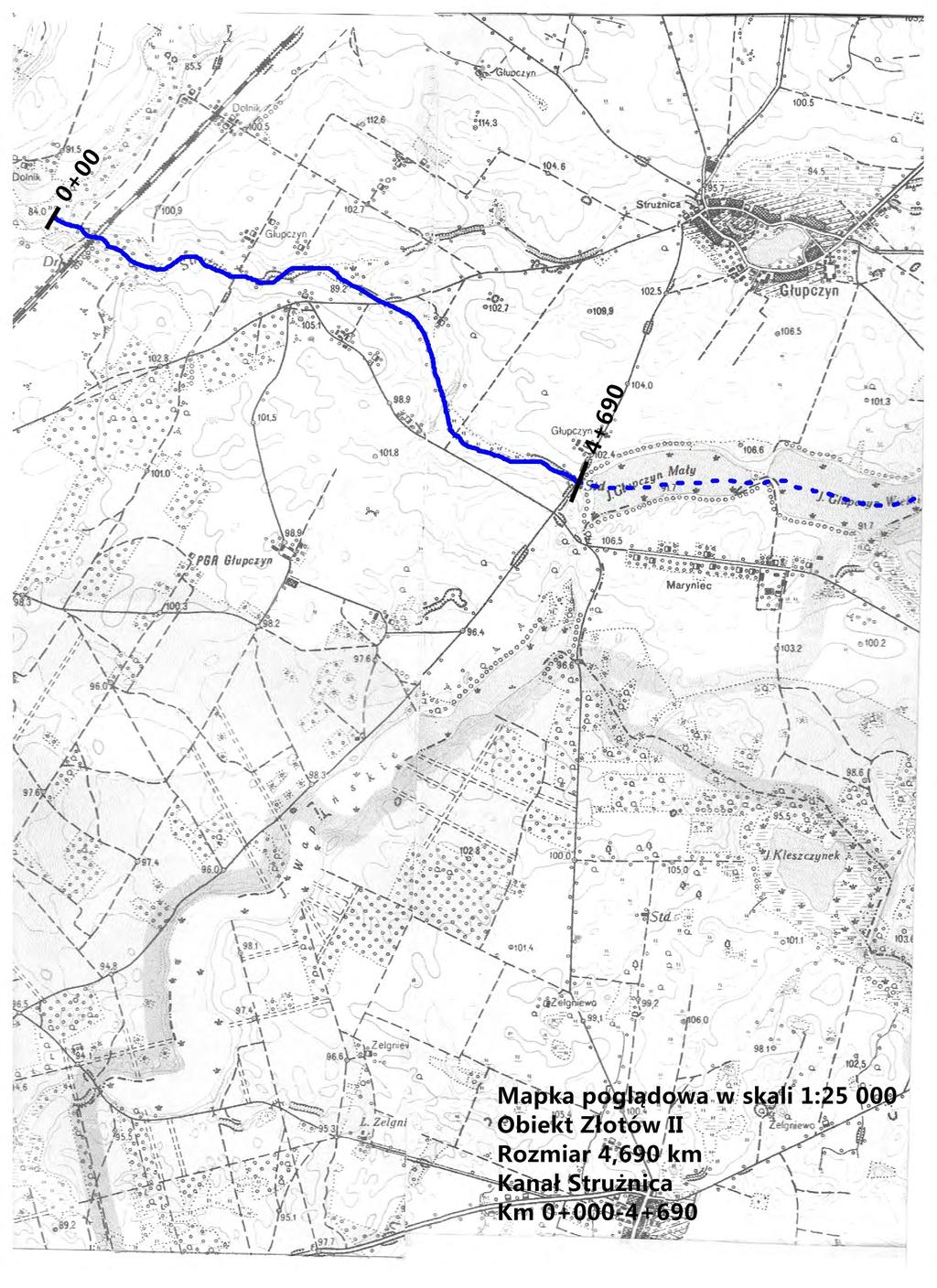

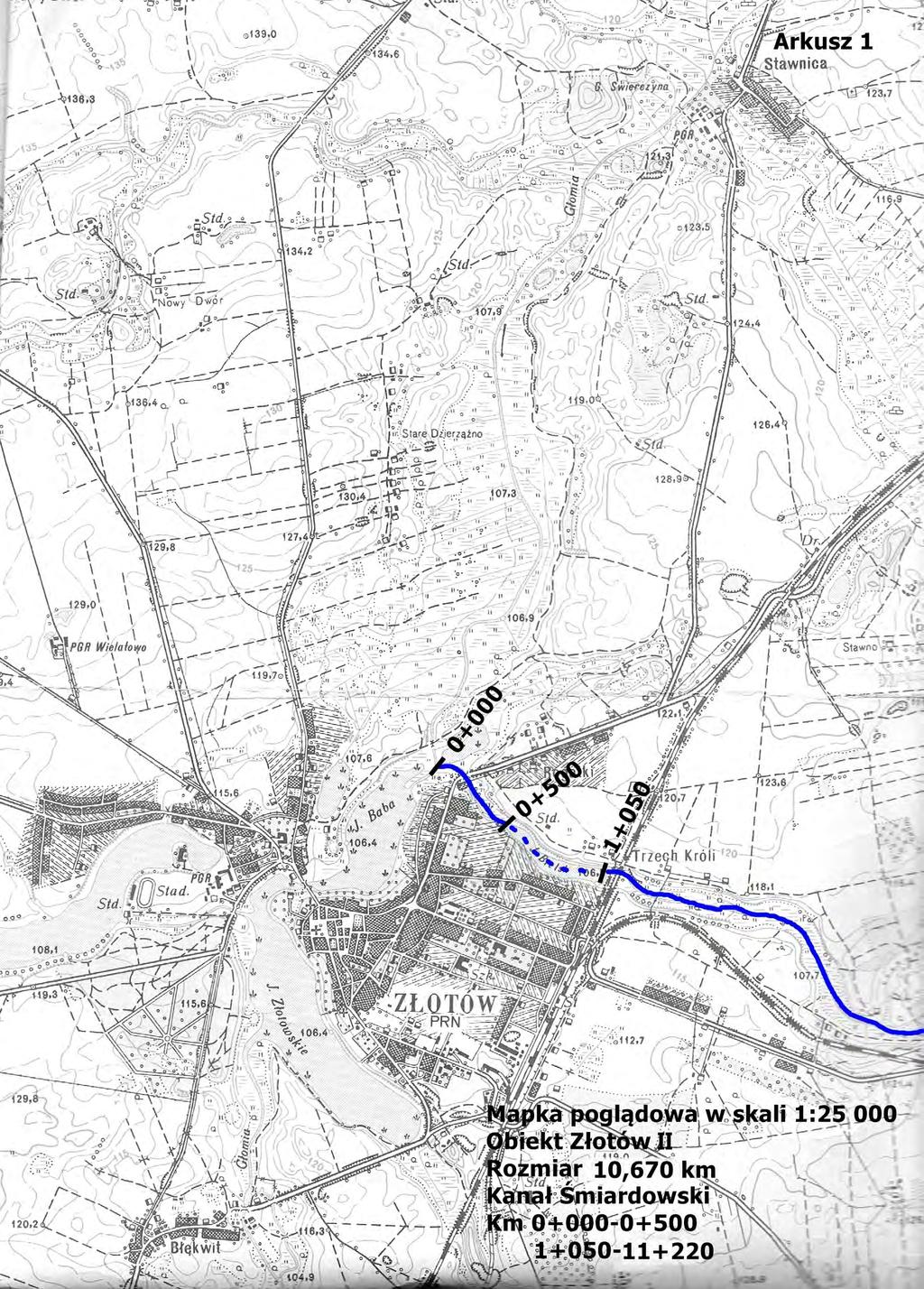

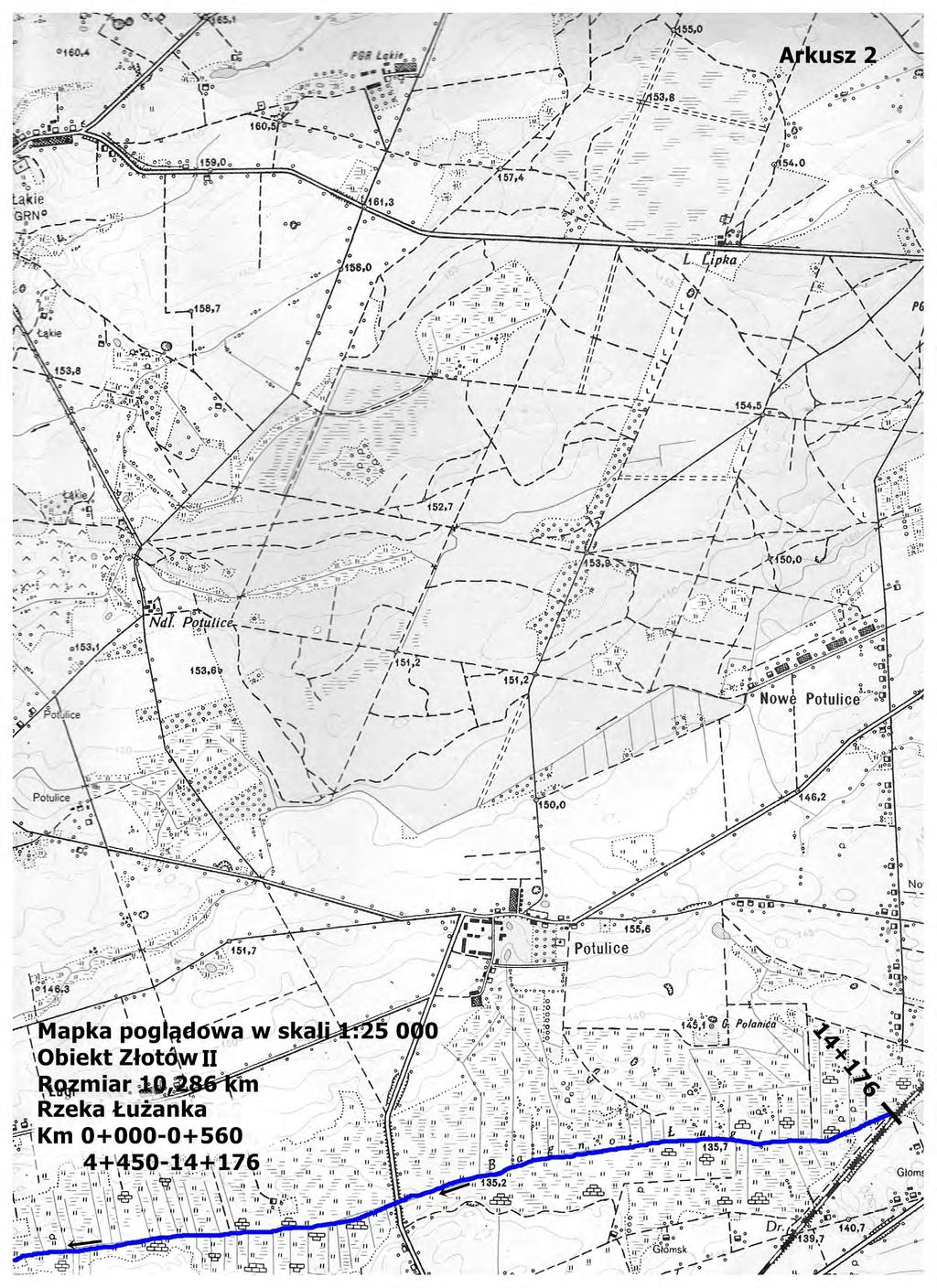

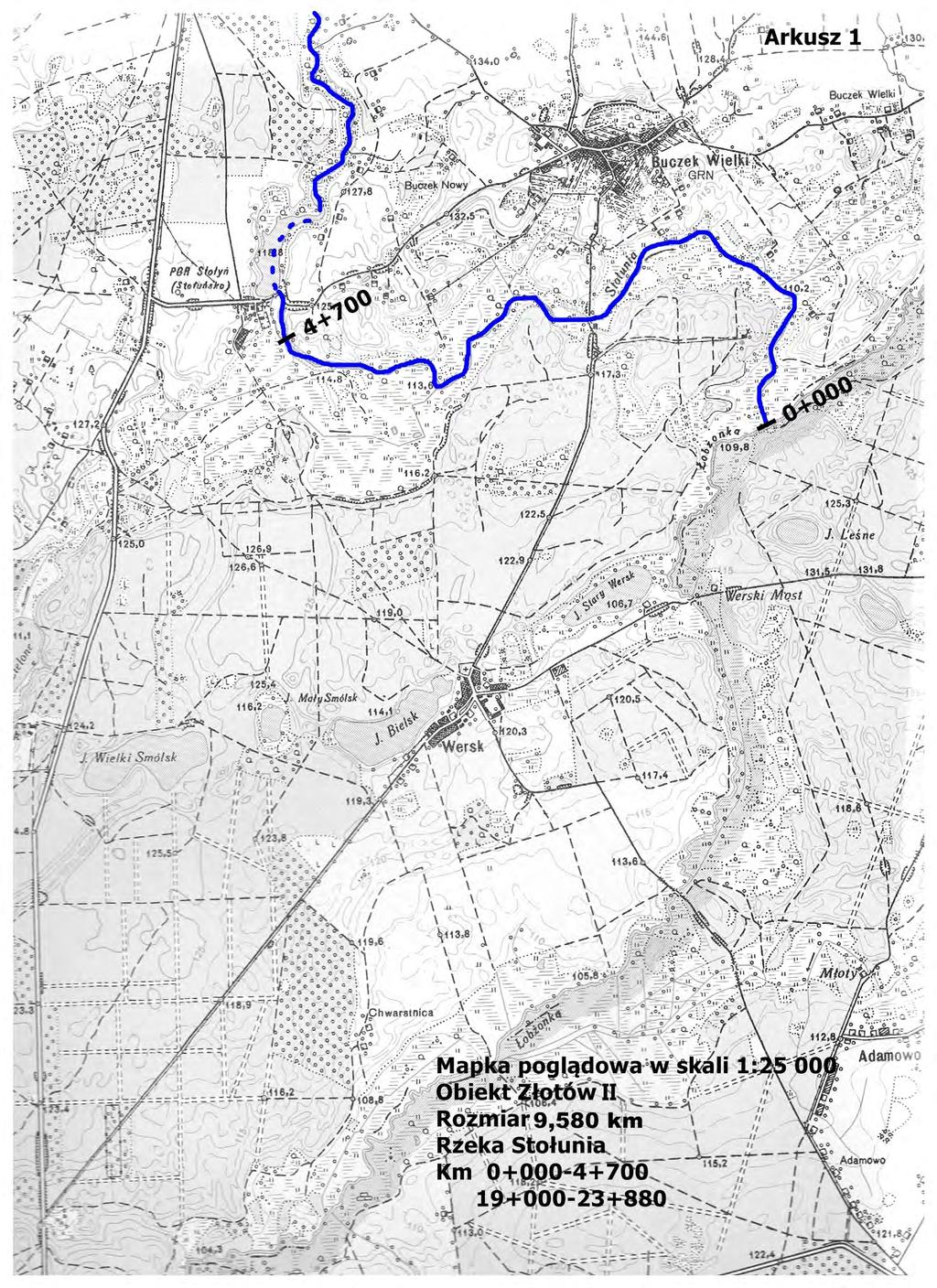

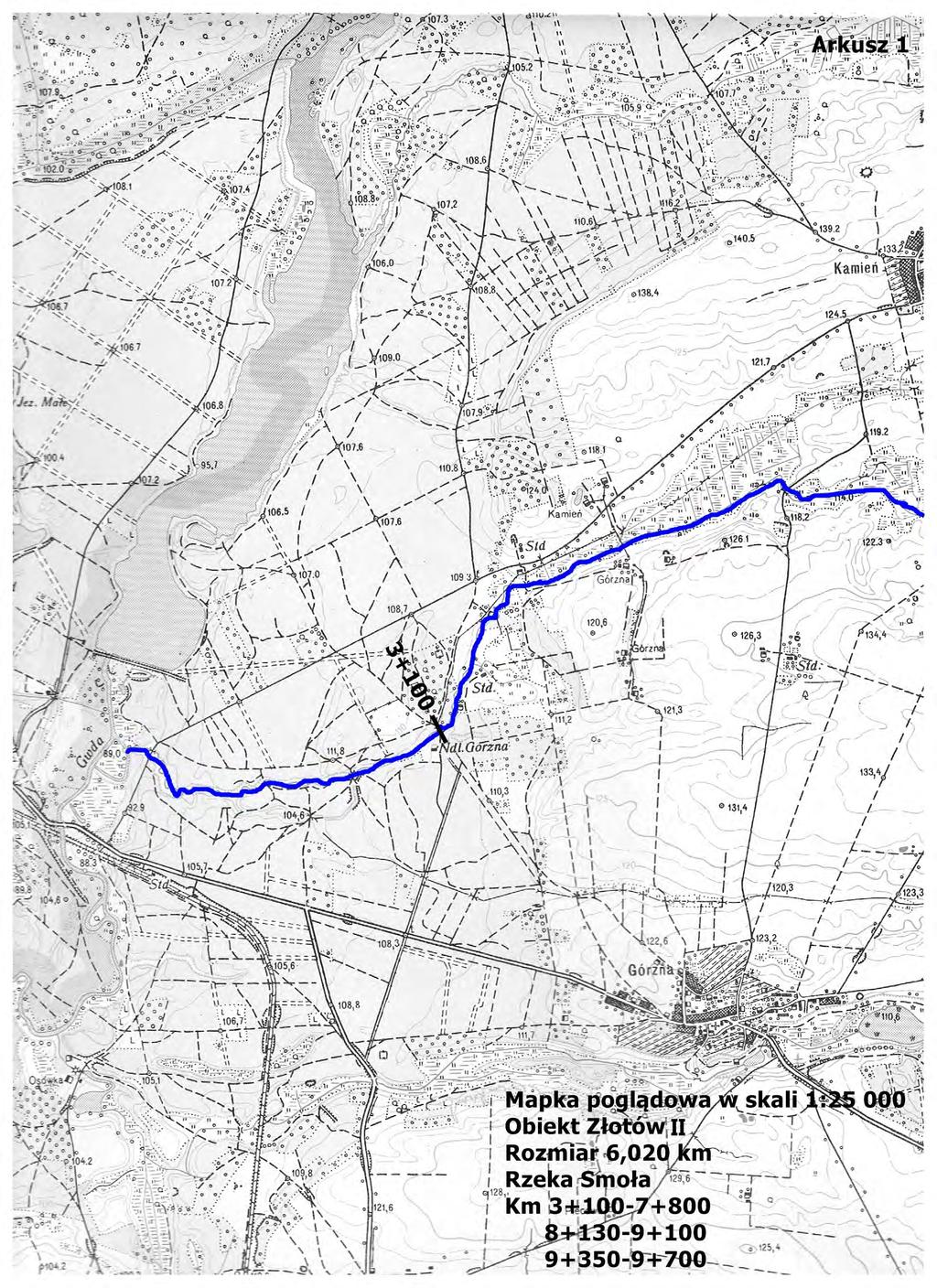

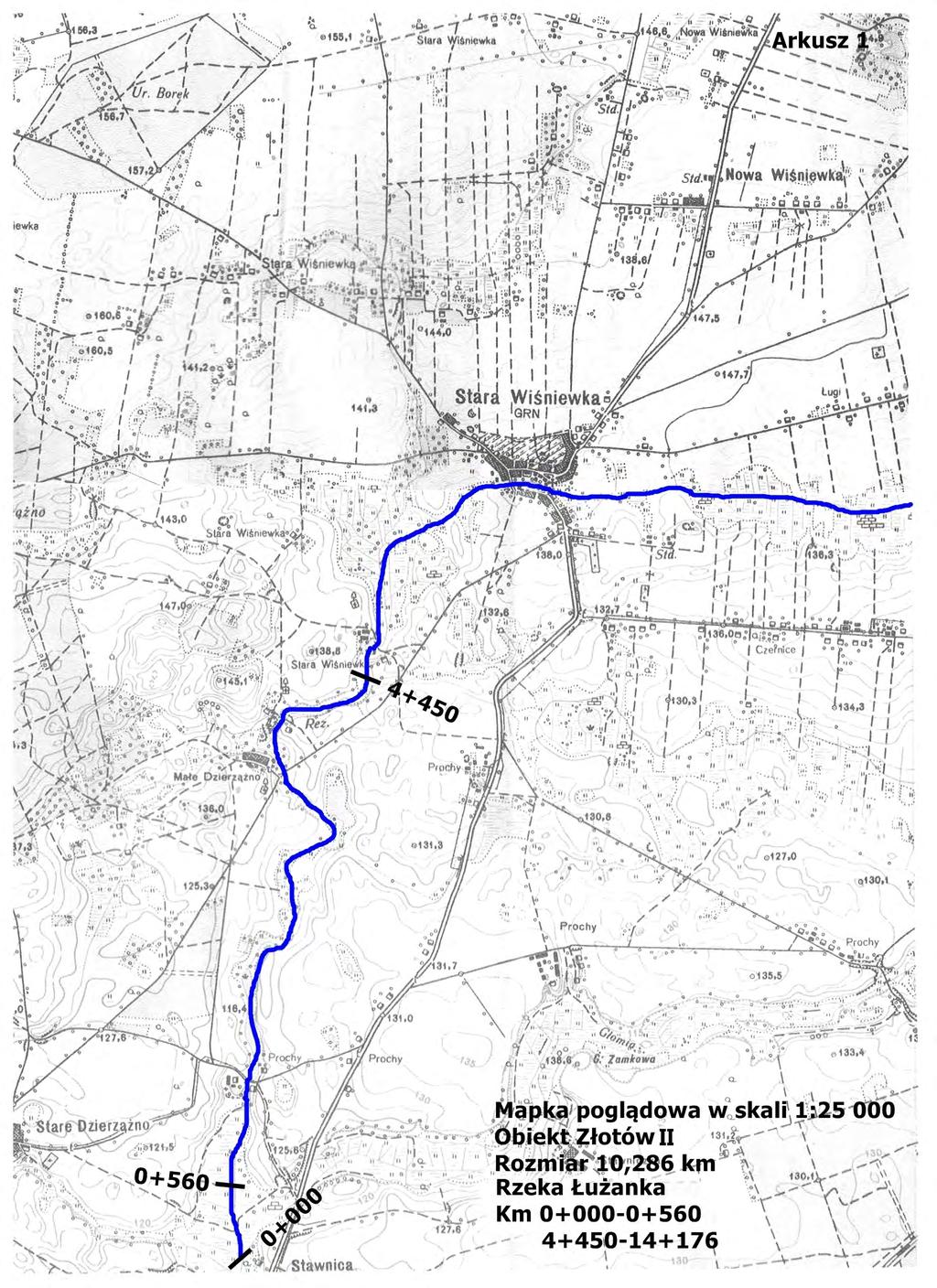

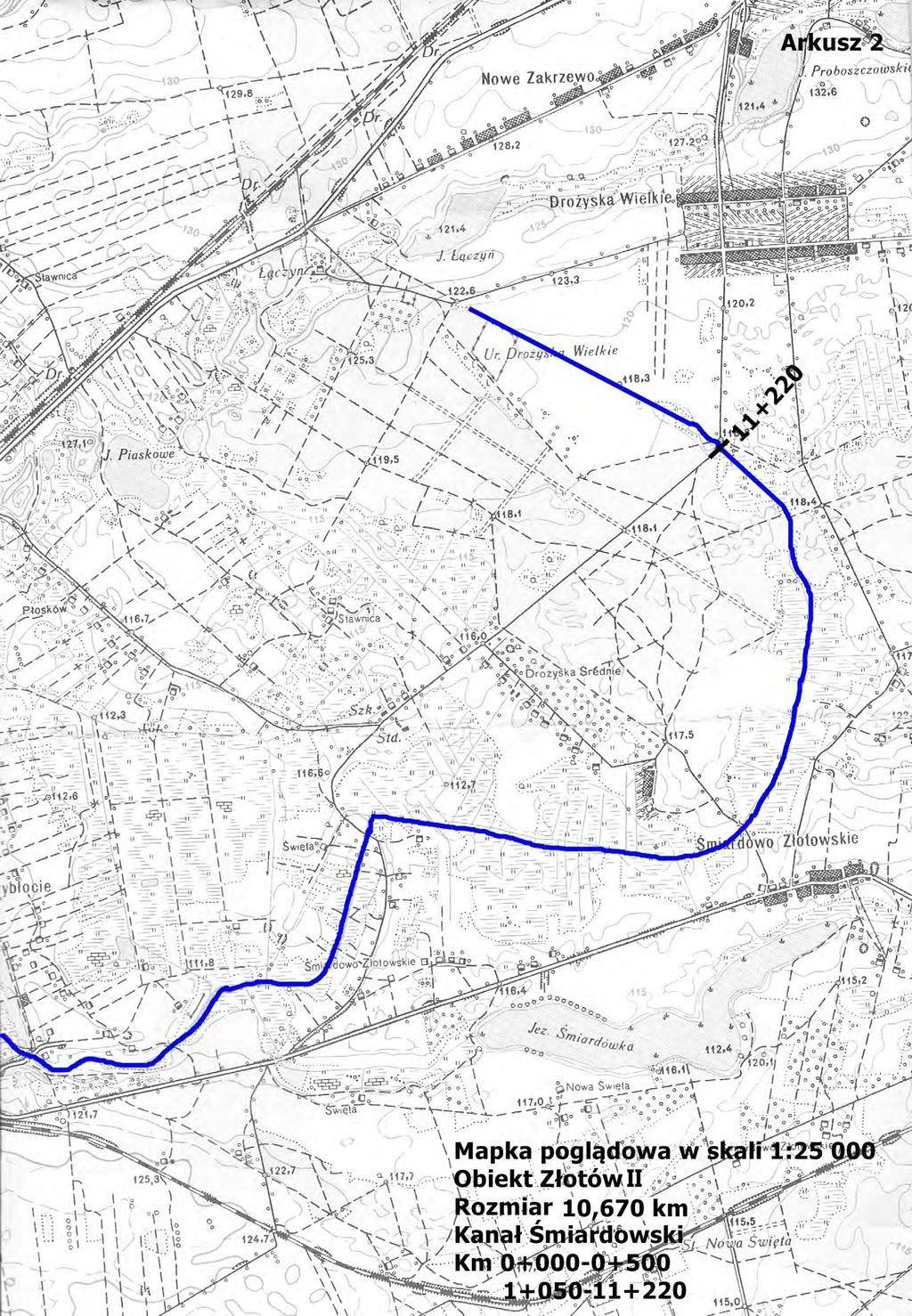

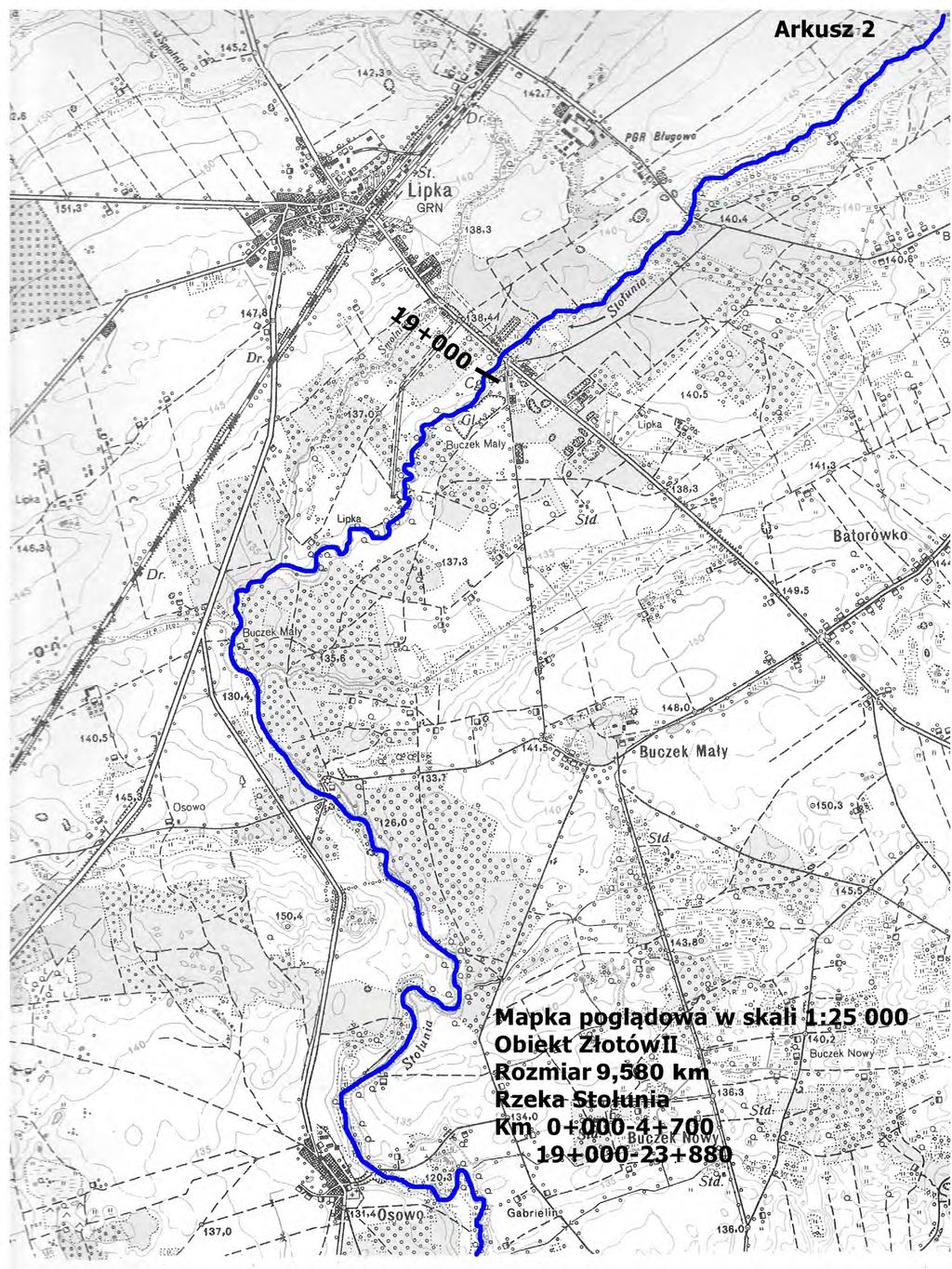

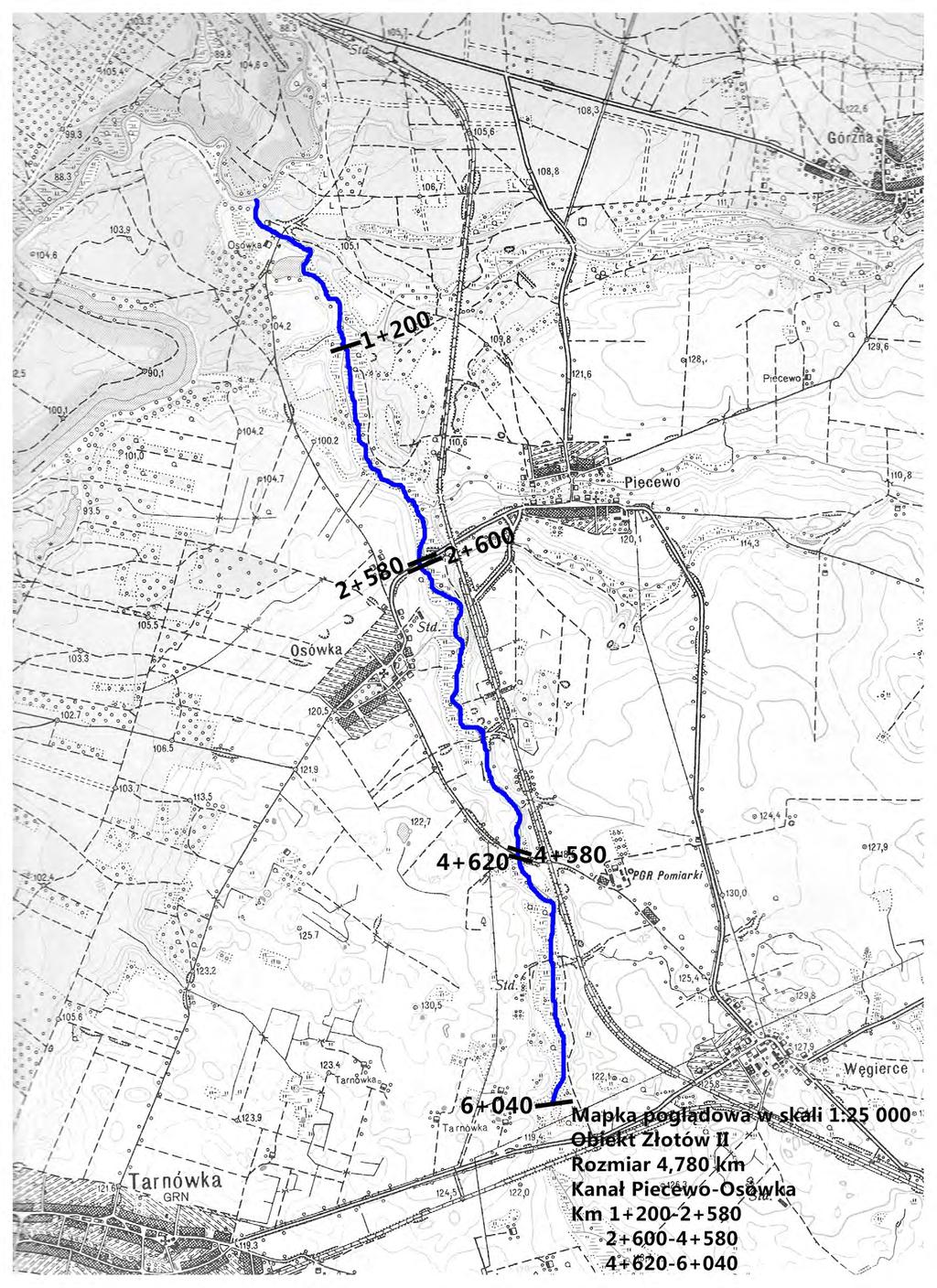

2 1.3. Zamawiający Wielkopolski Zarząd Melioracji i Urządzeń Wodnych w Poznaniu Rejonowy Oddział w Pile 2. Charakterystyka przedsięwzięcia. 2.1 Dokumentacja projektowa Mapki poglądowe w skali 1 : z naniesioną lokalizacją robót. Rzeka Stołunia Rzeka Łobzonka Rzeka Łużanka Kanał Piecewo-Osówka Kanał Śmiardowski Rzeka Smoła Kanał Strużnica Przedmiar robót z obmiarem. 2.2 Zakres robót Rzeka Stołunia Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2 m licząc 4m2/mb rzeki w km L=4,700 km Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km L=4,700 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków. Szerokość dna 3,50 m w km L=4,700 km Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m L=4,700 km Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2 m licząc 4m2/mb rzeki w km , , L=3,08 km Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km , , L=3,080 km Usuwanie namułu z dna cieku przy szerokości dna do 2,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,0 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=1,000 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków. Szerokość dna 2,0 m w km L=2,080 km Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m L=2,080 km Ręczne ścinanie i karczowanie rzadkich zagajników w km , L= 9,580 km

3 Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni, kory i wrzosu, ze spaleniem na miejscu w km , L= 9,580 km. Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 2,00 m, grubość warstwy odmulanej 30 cm w km , L=1,200 km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-IIw km L=1,200 km Rzeka Łobzonka Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2,0m licząc 4m2/mb w km , , L= 10,680 km Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km , , L= 10,680 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków w km L=8,802 km Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m w km L=8,802 km Odmulenie cieków koparko-odmularkami.szerokość dna cieku do 0,80 m, grubość warstwy odmulanej 20 cm w km L=1,878 km Rozplantowanie urobku po mechanicznym odmuleniu cieków. Urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 0,8 m w km L=1,878 km Ręczne ścinanie i karczowanie rzadkich zagajników w km , L=10,680 km Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni, kory i wrzosu, ze spaleniem na miejscu w km , L=10,680 km Usuwanie zatorów z koryta cieku z odłożeniem w stosy i spaleniem na miejscu w km , L=10,680 km Rzeka Łużanka Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2,0 m licząc 4m2/mb rzeki w km , , , L=1,490 km Wygrabianie wykoszonych porostów ze skarp o szerokości 2,0 m licząc 4m2/mb rzeki w km , , , L=1,490 km Wykoszenie ręcznie porostów gęstych twardych ze skarp do pełnej wysokości skarpy + ława 0,50 m w km , , , L=8,737 km Wygrabianie wykoszonych porostów ze skarp i ławy w km , , , L=8,737 km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% szer. dna 2,0m w km , L=0,550 km

4 Odmulenie cieków koparko-odmularkami.szerokość dna cieku do 1,60 m, grubość warstwy odmulanej 20 cm w km L=0,950 km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-II w km L=0,950 km Usuwanie namułu z dna cieku przy szerokości dna do 1,2 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=4,430 km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=1,384 km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=0,942 Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=1,455 Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=0,546 Usuwanie zatorów z cieku w km , L=10,286 km Oczyszczenie terenu z pozostałości po usuniętych zatorach,ze spaleniem na miejscu w km , L=10,286 km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 20 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) - odmulenie cieku w obrębie wyrw - odcinkowo L=0,240km Roboty ziemne wykon.koparkami podsiębier. 0,15m3, z transp. samochodami samowył. do 5t do 1km - grunt kat. I, III (b.i.nr 8/96) - dowóz do wyrw - odcinkowo L=0,240km Ręczne formowanie nasypów z ziemi dowożonej samochodami samowyładowczymi - grunt kategorii V, VI - zabudowa wyrw w skarpach, rozścielenie urobku i wyprofilowanie skarpy. Obsianie skarp w ziemi urodzajnej pasem szer.3,0 m po zabudowaniu wyrw, L=0,240 km Kanał Piecewo-Osówka Wykoszenie ręczne porostów gęstych, twardych ze skarp przy szer. 2x2m w km , , , L=4,780 km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , L=4,780 km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 20 cm w km , L=1,380 km Rozplantowanie urobku po mechanicznym odmuleniu cieków. Urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 1,2 m w km , L=1,380 km

5 Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , , L=3,400 km Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km i Usuwanie zatorów i przetamowań z gałęzi konarów ze złożeniem w stosy i spaleniem na miejscu w km L=4,840 km Kanał Śmiardowski Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem 2x2,0m (dwustronnie) w km , , L=10,670km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2x2,0 m w km , , L=10,680km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. dna 2,60m w km , L=0,500km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szer. dna 2,00m w km , L=1,950km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szerokości dna 1,60m w km , L=1,720km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szerokości dna 1,4m w km , L=1,140km Usuwanie namułu z dna cieku przy szerokości dna do 1,0m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=0,710km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=2,200km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=1,810km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 20 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=0,640km Ręczne usuwanie zatorów z odłożeniem gałęzi i konarów na poboczu cieku iw pryzmach i spaleniem w km i Rzeka Smoła Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem 2x2m (4m2/1mb) w km , , , L=6,020km Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , L=6,020km Usuwanie zatorów z gałęzi i obalonych konarów z koryta cieku ze spaleniem na miejscu w km , , , L=6,020km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 1,2 m w km , , L=5,670km

6 Opaski pojedyncze z kiszek faszynowych o średnicy 20 cm w gruntach kat. I, II, wykonanie z brzegu w km , L=0,350km Wykonanie z brzegu pojedynczych i podwójnych opasek z kiszek faszynowych o średnicy 20 cm. transport technologiczny w km , L=0,350km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 20 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , L=0,350km Ręczne formowanie nasypów z ziemi leżącej na okładzie - grunt kategorii III, IV (wyprofilowanie skarp rzeki, ścięcie nawisów z wbudowaniem w skarpę 0,8m3/1mb) w km , L=0,350km Kanał Strużnica Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2,0 m licząc 4m2/mb w km , L=3,140 km Wygrabianie wykoszonych porostów ze skarp o szerokości 2,0 m licząc 4m2/mb rzeki w km , L=3,140 km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=4,690 km Ręczne ścinanie i karczowanie gęstych krzaków i podszycia oraz podkrzesanie drzew w km L=4,690 km Mechaniczne rozdrobnienie gałęzi i krzaków przy użyciu rębaka ciągnikowego wraz z wywiezieniem w km L=4,690 km - analog Usuwanie zatorów i przetamowań w km L=4,690 km II. Prowadzenie robót 1. Ogólne zasady wykonania robót. Przyjęte w przedmiarze roboty winne być realizowane z zachowaniem następujących wymogów: wszystkie roboty należy wykonywać zgodnie z opisami w przedmiarach i zaleceniami inspektora nadzoru potwierdzonymi wpisem do dziennika budowy. 2. Wymagane kwalifikacje Wykonawcy. Pracownicy Wykonawcy muszą posiadać wszystkie ( jeśli są wymagane prawem ) uprawnienia do wykonywania określonych w Specyfikacji Technicznej robót, jak również być przeszkoleni w zakresie BHP obejmującym tego typu prace. 3. Ochrona środowiska. W trakcie realizacji robót, wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. 4. Warunki bezpieczeństwa pracy i ochrony zdrowia. Wykonawca zapewni na swój koszt wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. 5. Wyszczególnienie i opis prac towarzyszących i tymczasowych. Nie przewiduje się prac towarzyszących i tymczasowych.

7 6. Teren budowy. Wykonawca zobowiązany jest do zapoznania się z warunkami występującymi w terenie 6.1. Charakterystyka terenu budowy. Roboty w zakresie konserwacji rzek, kanałów i wałów przeciwpowodziowych są robotami liniowymi. Wykonawca przemieszcza się wzdłuż konserwowanego obiektu bez potrzeby jego wygrodzenia, konieczności posiadania zaplecza budowy, posiadania projektu organizacji ruchu. Roboty konserwacyjne na ciekach należy bezwzględnie rozpocząć od ujścia umożliwiając swobodny odpływ wody. W czasie trwania robót należy na bieżąco usuwać zbierające się w dnie porosty traw i inne zanieczyszczenia Ochrona własności urządzeń. Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych znajdujących się w obrębie robót konserwacyjnych, takich jak kable, rurociągi etc. Wykonawca przed przystąpieniem do robót zobowiązany jest zapoznać się z terenem szczególnie z oznakowaniem instalacji technicznych występujących w obrębie konserwowanego obiektu Zapewnienie jakości. Wykonawca jest w pełni odpowiedzialny za jakość wykonanych robót. III. Wymagania dotyczące wykonania poszczególnych rodzajów robót. 1. Wykoszenie porostów. Przez wykoszenie porostów ze skarp cieku, korony i skarp wału rozumie się wykoszenie technicznie możliwie najniżej tj. max wysokość pozostawionego porostu 8 cm z usunięciem roślinności skoszonej od stopy skarpy do wysokości koszonego pasa lub do korony skarpy. Przez wykoszenie porostów z dna cieków rozumie się wykoszenie technicznie możliwie najniżej na całej powierzchni dna. Koszenie porostu traw ręczne należy przeprowadzić przy użyciu sprzętu tradycyjnego tj. konwencjonalnej kosy ręcznej lub kosy spalinowej. 2. Wygrabienie wykoszonych porostów. Przez wygrabienie wykoszonych porostów ze skarp i dna cieku po ręcznym wykoszeniu rozumie się wygrabienie skoszonych porostów poza skarpę lub dno i złożenie w pryzmy lub wałek poza krawędzią skarpy. Przy koszeniu wałów skoszony porost wygrabić do podstawy wału. Dopuszcza się mulczowanie (tj. skoszenie i rozdrobnienie). 3. Usuwanie namułu z dna cieku. Przez usuwanie namułu z dna cieku rozumie się ręczne lub mechaniczne za pomocą koparko odmularki lub koparki z osprzętem chwytakowym bez uszkodzenia umocnienia faszynowego wyrzucenie namułu na pobocze lub odłożenie w miejscach uszkodzonych skarp. Namuł w miejscach uszkodzonych skarp ubić i wyrównać. Rozplanowanie namułu warstwą do cm z nadaniem spadku umożliwiającego spływ wód opadowych lub w przypadku wargi wykonanie rowków spływowych co m. Oczyszczenie pasów o szerokości 0,5 m wzdłuż krawędzi cieku.

8 4. Hakowanie dna. Przez hakowanie dna rozumie się wydobycie z dna cieku porostów roślin korzeniących się wraz z darnią korzeniową. Wydobycie roślin pływających z pozostałej powierzchni lustra wody. Odrzucenie roślinności na brzeg i złożenie w pryzmy lub wałki. IV. Opis działań związanych z kontrolą i odbiorem robót. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i przedmiarem robót oraz za jakość wykonanych prac. 1. Kontrola wykonania robót. Pod względem zgodności z przedmiarem robót oraz jakości dokonywana będzie przez inspektora nadzoru i potwierdzana wpisami do dziennika budowy. 2. Odbiory częściowe. O gotowości do odbioru częściowego robót Wykonawca powiadomi inspektora nadzoru wpisem do dziennika budowy. Po potwierdzeniu przez inspektora nadzoru wpisem do dziennika budowy osiągnięcia gotowości do odbioru częściowego Wykonawca pisemnie powiadomi Zamawiającego. Przystąpienie do odbioru nastąpi w terminie do 7 dni od daty otrzymania przez Zamawiającego pisemnego zgłoszenia. Odbiór częściowy polega na ocenie ilości i jakości wykonanych robót. Odbioru dokonuje komisja powołana wg zasad jak przy odbiorze końcowym. Z czynności komisyjnego odbioru spisany zostanie protokół odbioru częściowego robót. Przedmiotem odbioru częściowego mogą być poszczególne cieki lub ich części w pełni z wykonanymi robotami na zgłoszonym odcinku. Przy odbiorze całego cieku - przekazanie dziennika budowy. 3. Zasady odbioru końcowego. Odbiór końcowy polega na ostatecznej ocenie rzeczywistego wykonania zakresu robót przewidzianego umową w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót i gotowość do odbioru końcowego Wykonawca zgłasza stosownym wpisem do dziennika budowy. Po pisemnym potwierdzeniu przez inspektora nadzoru w dzienniku budowy osiągnięcia gotowości do odbioru końcowego Wykonawca bezzwłocznie o powyższym powiadomi Zamawiającego. Odbiór końcowy robót nastąpi w terminie do 14 dni od daty otrzymania pisemnego zawiadomienia o zakończeniu robót. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie lustracji w terenie oraz po analizie przedłożonych dokumentów, zgodności wykonania robót z dokumentacją i zapisami w dzienniku budowy. W przypadku stwierdzenia niewykonania robót w zakresie przewidzianym umową, konieczności wykonania robót poprawkowych, uzupełniających bądź wykończeniowych, komisja przerwie swoje czynności i wyznaczy nowy termin odbioru. W dniu dokonania odbioru Wykonawca przekaże Zamawiającemu dziennik budowy co należy odnotować w protokole odbioru. Z czynności odbioru spisany zostanie protokół odbioru końcowego. Piła, dnia r. Opracował: M. Zbonik

9 Załącznik nr do SIWZ Obiekt Złotów II - Rzeka Stołunia - rozmiar 9,580 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Stołunia w km , L= 9,580 km. termin realizacji robót do w m. Lipka, Bługowo, Stołuńsko,gm. Lipka Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2 m licząc 4m2/mb rzeki w km L=4,700 km 18800,0000 m2 2 KNR KNR KNR KNR KNR KNK KNR KNR KNR KNR KNR KNNRw Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km L=4,700 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków. Szerokość dna 3,50 m w km L=4,700 km Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m L=4,700 km Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2 m licząc 4m2/mb rzeki w km , , L=3,08 km Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km , , L=3,080 km Usuwanie namułu z dna cieku przy szerokości dna do 2,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,0 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=1,000 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków. Szerokość dna 2,0 m w km L=2,080 km Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m L=2,080 km Ręczne ścinanie i karczowanie rzadkich zagajników w km , L= 9,580 km Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni, kory i wrzosu, ze spaleniem na miejscu w km , L= 9,580 km. Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 2,00 m, grubość warstwy odmulanej 30 cm w km , L=1,200 km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-IIw km L=1,200 km 18800,0000 m ,0000 m ,0000 m ,0000 m ,0000 m2 1000,0000 m 4160,0000 m2 4160,0000 m2 0,3000 ha 2000,0000 m2 1200,0000 m 780,0000 m3

10 Obiekt Złotów II - Rzeka Łobzonka - rozmiar 10,680 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Łobzonka km , L=10,680 km. termin realizacji robót do , m. Wersk gm. Zakrzewo, m. Białobłocie gm. Lipka. Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2,0m licząc 4m2/mb w km , , L= 10,680 km 42720,0000 m2 2 KNR KNR KNR KNR KNR KNR KNR Analiza własna Wygrabianie wykoszonych porostów ze skarp o szerokości do 2,0 m w km , , L= 10,680 km Wykoszenie ręcznie porostów gęstych twardych z dna cieków w km L=8,802 km Wygrabianie wykoszonych porostów z dna cieków o szerokości ponad 2,0 m w km L=8,802 km Odmulenie cieków koparko-odmularkami.szerokość dna cieku do 0,80 m, grubość warstwy odmulanej 20 cm w km L=1,878 km Rozplantowanie urobku po mechanicznym odmuleniu cieków. Urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 0,8 m w km L=1,878 km Ręczne ścinanie i karczowanie rzadkich zagajników w km , L=10,680 km Oczyszczenie terenu z pozostałości po wykarczowaniu drobnych gałęzi, korzeni, kory i wrzosu, ze spaleniem na miejscu w km , L=10,680 km Usuwanie zatorów z koryta cieku z odłożeniem w stosy i spaleniem na miejscu w km , L=10,680 km ,0000 m ,0000 m ,0000 m2 1878,0000 m 1878,0000 m 0,5000 ha 5000,0000 m2 80,0000 r-g

11 Obiekt Złotów II - Rzeka Łużanka - rozmiar 10,286 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Łużanka w km , L=10,286 km, termin realizacji robót do m. Stawnica, Stare Dzierżążno, gm. Złotów Stara Wiśniewka, Ługi, Czernice, Głomsk, gm. Zakrzewo Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2,0 m licząc 4m2/mb rzeki w km , , , L=1,490 km 5960,0000 m2 2 KNR KNR KNR KNR KNR KNNRw KNK KNK KNK KNK KNK Wygrabianie wykoszonych porostów ze skarp o szerokości 2,0 m licząc 4m2/mb rzeki w km , , , L=1,490 km Wykoszenie ręcznie porostów gęstych twardych ze skarp do pełnej wysokości skarpy + ława 0,50 m w km , , , L=8,737 km Wygrabianie wykoszonych porostów ze skarp i ławy w km , , , L=8,737 km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% szer. dna 2,0m w km , L=0,550 km Odmulenie cieków koparko-odmularkami.szerokość dna cieku do 1,60 m, grubość warstwy odmulanej 20 cm w km L=0,950 km Mechaniczne plantowanie urobku z odmulanych rowów koparko-spycharką kołową 0,15 m3, objętość odkładu 0,50/1,00 m3 na 1 m krawędzi, grunt kategorii I-II w km L=0,950 km Usuwanie namułu z dna cieku przy szerokości dna do 1,2 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=4,430 km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=1,384 km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=0,942 Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=1,455 Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=0, ,0000 m ,2000 m ,2000 m2 1100,0000 m2 950,0000 m 304,0000 m3 5316,0000 m 1384,0000 m 942,0000 m 1455,0000 m 546,0000 m

12 11 Analiza własna 12 KNR KNK KNR KNR KNR Usuwanie zatorów z cieku w km , L=10,286 km Oczyszczenie terenu z pozostałości po usuniętych zatorach,ze spaleniem na miejscu w km , L=10,286 km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 20 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) - odmulenie cieku w obrębie wyrw - odcinkowo L=0,240km Roboty ziemne wykon.koparkami podsiębier. 0,15m3, z transp. samochodami samowył. do 5t do 1km - grunt kat. I, III (b.i.nr 8/96) - dowóz do wyrw - odcinkowo L=0,240km Ręczne formowanie nasypów z ziemi dowożonej samochodami samowyładowczymi - grunt kategorii V, VI - zabudowa wyrw w skarpach, rozścielenie urobku i wyprofilowanie skarpy. Obsianie skarp w ziemi urodzajnej pasem szer.3,0 m po zabudowaniu wyrw, L=0,240 km 48,0000 r-g 1000,0000 m2 240,0000 m 12,0000 m3 12,0000 m3 720,0000 m2 Obiekt Złotów II - Kanał Piecewo-Osówka - rozmiar 4,780 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Piecewo-Osówka w km , , , L=4,780 km, termin realizacji robót do , gmina Tarnówka, m. Piecewo, Osówka Wykoszenie ręczne porostów gęstych, twardych ze skarp przy szer. 2x2m w km , , , L=4,780 km 19120,0000 m2 2 KNR KNR KNR KNK KNR Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , L=4,780 km Odmulenie cieków koparko-odmularkami. Szerokość dna cieku do 1,20 m, grubość warstwy odmulanej 20 cm w km , L=1,380 km Rozplantowanie urobku po mechanicznym odmuleniu cieków. Urobek odłożony jednostronnie, grubość warstwy namułu 20 cm. szerokość cieku do 1,2 m w km , L=1,380 km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , , L=3,400 km Oczyszczenie z namułu przepustów rurowych o średnicy 1,00 m, głębokość zamulenia przewodu do wysokości średnicy 1/3 w km i ,0000 m2 1380,0000 m 1380,0000 m 3400,0000 m 60,0000 m

13 7 Analiza własna Usuwanie zatorów i przetamowań z gałęzi konarów ze złożeniem w stosy i spaleniem na miejscu w km L=4,840 km 96,0000 r-g Obiekt Złotów II - Kanał Śmiardowski - rozmiar 10,670 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Śmiardowski w km , , L=10,670 km, termin realizacji robót po do , w m. Śmiardowo Złotowskie, gmina Zakrzewo, m. Złotów, gmina Złotów Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem 2x2,0m (dwustronnie) w km , , L=10,670km 42680,0000 m2 2 KNR KNR KNR KNR KNR KNK KNK KNK KNK Analiza własna: Ręczne uzuwanie zatorów. Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2x2,0 m w km , , L=10,680km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szer. dna 2,60m w km , L=0,500km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szer. dna 2,00m w km , L=1,950km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szerokości dna 1,60m w km , L=1,720km Hakowanie przy zarośnięciu powierzchni lustra wody do 30% przy szerokości dna 1,4m w km , L=1,140km Usuwanie namułu z dna cieku przy szerokości dna do 1,0m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=0,710km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=2,200km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=1,810km Usuwanie namułu z dna cieku przy szerokości dna do 0,6 m, zamuleniu do 20 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: , L=0,640km Ręczne usuwanie zatorów z odłożeniem gałęzi i konarów na poboczu cieku iw pryzmach i spaleniem w km i ,0000 m2 1300,0000 m2 3900,0000 m2 2752,0000 m2 1596,0000 m2 710,0000 m 2200,0000 m 1810,0000 m 640,0000 m 128,0000 r-g

14 Obiekt Złotów II - Rzeka Smoła - rozmiar 6,020 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Rzeka Smoła km , , , L=6,020 km, termin realizacji robót do , m. Kamień, Górzna, Franciszkowo, gm. Złotów Wykoszenie ręcznie porostów gęstych twardych ze skarp pasem 2x2m (4m2/1mb) w km , , , L=6,020km 24080,0000 m2 2 KNR Analiza własna 4 KNR KNR KNNR KNK KNR Wygrabianie wykoszonych porostów ze skarp o szerokości ponad 2,0 m w km , , , L=6,020km Usuwanie zatorów z gałęzi i obalonych konarów z koryta cieku ze spaleniem na miejscu w km , , , L=6,020km Hakowanie przy zarośnięciu powierzchni lustra wody do 60% przy szerokości dna 1,2 m w km , , L=5,670km Opaski pojedyncze z kiszek faszynowych o średnicy 20 cm w gruntach kat. I, II, wykonanie z brzegu w km , L=0,350km Wykonanie z brzegu pojedynczych i podwójnych opasek z kiszek faszynowych o średnicy 20 cm. transport technologiczny w km , L=0,350km Usuwanie namułu z dna cieku przy szerokości dna do 0,8 m, zamuleniu do 20 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km , L=0,350km Ręczne formowanie nasypów z ziemi leżącej na okładzie - grunt kategorii III, IV (wyprofilowanie skarp rzeki, ścięcie nawisów z wbudowaniem w skarpę 0,8m3/1mb) w km , L=0,350km 24080,0500 m2 96,0000 r-g 6804,0000 m2 350,0000 m 350,0000 m 350,0000 m 280,0000 m3 Obiekt Złotów II - Kanał Strużnica - rozmiar 4,690 km Przedmiar robót L.p. Podstawa opisu 1 KNR Opis / Przedmiar Ilość Jedn. Kanał Strużnica, km , L=4,690 km, termin realizacji robót po m. Głubczyn, Dolnik, gm. Krajenka Wykoszenie ręcznie porostów gęstych twardych ze skarp do wysokości 2,0 m licząc 4m2/mb w km , L=3,140 km 12560,0000 m2 2 KNR KNK Wygrabianie wykoszonych porostów ze skarp o szerokości 2,0 m licząc 4m2/mb rzeki w km , L=3,140 km Usuwanie namułu z dna cieku przy szerokości dna do 1,0 m, zamuleniu do 10 cm oraz głębokości cieku do 1,5 m (z wyrzuceniem namułu na pobocze lub z odłożeniem na uszkodzonych skarpach) w km: L=4,690 km 12560,0000 m2 4690,0000 m

15 4 KNR KNR Analiza własna Ręczne ścinanie i karczowanie gęstych krzaków i podszycia oraz podkrzesanie drzew w km L=4,690 km Mechaniczne rozdrobnienie gałęzi i krzaków przy użyciu rębaka ciągnikowego wraz z wywiezieniem w km L=4,690 km - analog Usuwanie zatorów i przetamowań w km L=4,690 km 0,3000 ha 3000,0000 m2 64,0000 r-g Piła, dnia r. Opracował: M. Zbonik
