UPROSZCZONA DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych cieków naturalnych

Transkrypt

1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W REDZIE Reda, ul. Kazimierska 55 tel , tel. fax UPROSZCZONA DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych cieków naturalnych OBIEKT NR : Adres obiektu: miejscowość: miasto Gdynia dzielnica: Wielki Kack powiat: miasto Gdynia województwo: pomorskie Potok Źródło Marii km (1,4 km), Potok Przemysłowy km , konserwacja gruntowna, Miasto Gdynia, Dzielnica Wielki Kack Nazwy i kody robót budowlanych wg CPV: Roboty w zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk Spis zawartości dokumentacji projektowej: 1. Opis kwalifikacyjny 2. Opis techniczny 3. Specyfikacja techniczna wykonania i odbioru robót 4. Przedmiar robót 5. Mapa sytuacyjna z inwentaryzacją drzew do usunięcia, w skali 1: Plany sytuacyjne w skali 1:5.000 Sporządził: STARSZY INSPEKTOR ds. eksploatacji Andrzej Majkut Sprawdził: SPECJALISTA ds. eksploatacji Zbigniew Walkowski Reda, dnia r. Z A T W I E R D Z A M KIEROWNIK TERENOWEGO ODDZIAŁU W REDZIE mgr inż. Eugeniusz Miotke

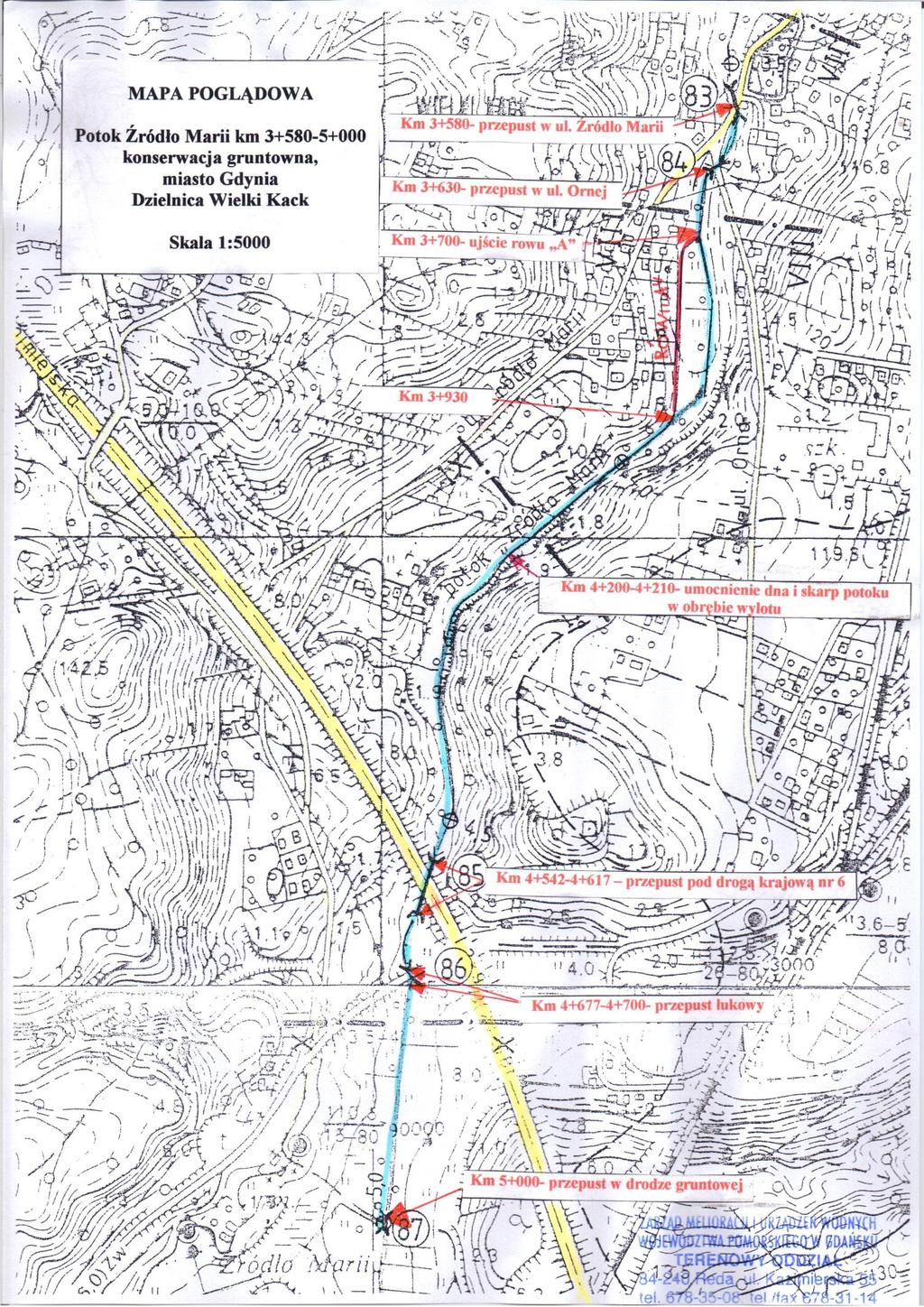

2 OPIS KWALIFIKACYJNY DOTYCZĄCY KONSERWACJI GRUNTOWNEJ CIEKÓW NATURALNYCH Obiekt nr : Potok Źródło Marii km (1,4 km), Potok Przemysłowy km , konserwacja gruntowna. Miasto Gdynia, Dzielnica Wielki Kack Zadanie 1. Potok Źródło Marii km (1,4 km) długość całkowita cieku na terenie miasta 7,75 km długość cieku objętego konserwacją 1,42 km zakres robót: 1. ROBOTY PRZYGOTOWAWCZE Km (962 mb), (60 mb); (300 mb) Wykoszenie porostów gęstych twardych ze skarp rzeki kosiarką bijakową Dopuszcza się użycie innego typu kosiarek lub ręczne usunięcie porostów, z wywozem i utylizacją wykoszonych porostów na koszt Wykonawcy. Ogółem 1322 mb, Średnia szerokość pasa koszenia 2 x 2m = 4 m Powierzchnia koszenia: 1322 m x 4m = m 2 m Km (70 mb), 70 mb w górę potoku od przepustu w ul. Ornej Przycięcie krzewów i gałęzi drzew rosnących na skarpach potoku z wywozem gałęzi poza miejsce wykonywania robót oraz ich utylizacją na koszt Wykonawcy. Ogółem 70 mb, Średnia szerokość pasa 2 x 1m = 2 m Powierzchnia koszenia: 70 m x 2 m = 140 m 2 m Km ; Karczowanie drzew z wywozem karpiny, pni, gałęzi poza miejsce wykonywania robót oraz ich utylizacją na koszt Wykonawcy. Łącznie 52 szt. drzew (48 jednostek inwentaryzacyjnych), w tym: a) 5 szt cm b) 47 szt cm 1 szt 1 szt Km Wywożenie gałęzi, karpiny i dłużyc, z utylizacją na koszt Wykonawcy. - wywóz wyciętych krzewów, porost gęsty 3000 szt/1ha, na pow. 140 m2 = 42 szt. krzewów, jeden krzew=0,04 mp, czyli 42 szt. x 0,04 mp = 1,68 m 3 - wywóz gałęzi z 52 drzew x 0,06 mb = 3,12 m 3 - wywóz karpiny i dłużyc z 52 wykarczowanych drzew x 0,5 mp = 26 m 3 Razem = 1,68 m 3 + 3,12 m m 3 = 30,8 m 3 1 m 3 30, Km (612 mb w dół potoku od przepustu pod drogą krajową nr 6- Obwodnicą Trójmiasta) Przygotowanie pasa terenu wzdłuż lewego brzegu potoku dla pracy sprzętu mechanicznego Usunięcie z lewego brzegu potoku zanieczyszczeń, śmieci, pni, gałęzi, karpiny, pozostałości ogrodzeń (słupków betonowych, metalowych siatek itp.) z wywozem i utylizacją na koszt Wykonawcy. Ogółem długość 612 mb Powierzchnia pasa 612 mb x 5 mb = 3060 m 2 m

3 2. ROBOTY ZIEMNE km (50 mb) Od przepustu w ul. Żródło Marii do przepustu w ul. Ornej Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. skarp 1:1; 1:1,5; 1:2, szer. dna do 1,5 m, grunt kat. III. Ręczne usunięcie namułu, łach, roślinności, gałęzi, konarów, zanieczyszczeń, śmieci, kamieni, z koryta potoku, z wywozem i utylizacją poza miejsce wykonywania robót na koszt Wykonawcy. Ogółem 50 mb Średnia szerokość dna cieku do 1,5 m. Średnia wysokość warstwy do usunięcia 0,2 m V = 50 mb x 0,2 m x 1,5 m = 15 m 3 1 m km (70 mb) 70 mb w górę potoku od przepustu w ul. Ornej do ujścia rowu A Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. skarp 1:1; 1:1,5; 1:2, szer. dna do 1,5 m, grunt kat. III. Ręczne usunięcie namułu, łach, roślinności, gałęzi, konarów, karpiny, pni, śmieci, kamieni, zanieczyszczeń z koryta potoku oraz oczyszczenie istniejącego progu. Odłożenie urobku (namułu) po prawej stronie skarpie potoku. Krawędzie skarp odwodnych potoku umocnione są płotkiem faszynowym. Wywóz i utylizacja pozostałości po oczyszczeniu koryta poza miejsce wykonywania robót (oprócz namułu) na koszt Wykonawcy. Ogółem 70 mb Średnia szerokość dna cieku do 1,5 m. Nach. skarp 1:1 Średnia wysokość warstwy do usunięcia 0,4 m V = 0,76 m 2 x 70 mb = 53,2 m 3 1 m 3 53, km (70 mb) 70 mb w górę potoku od przepustu w ul. Ornej do ujścia rowu A Ręczne rozplantowanie wydobytego wcześniej urobku warstwą do 10 cm V = 53,2 m 3 1 m 3 53, Km (230 mb) Odcinek 230 mb, od ujścia rowu A w górę potoku Odtworzenie koryta właściwego potoku na odcinku od ujścia rowu A w górę na długości 230 m do połączenia z istniejącym korytem. wykonywane koparkami o poj. łyżki 0,25 m 3. Objętość wykopu na 1 m rowu, rzeki lub kanału 3-5 m 3 na odkład po lewej stronie potoku. Praca na materacach. Mechaniczne odmulenie potoku koparką hydrauliczną. Ogółem 230 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 1,2 m F= [(1,5 +3,9):2] x 1,2 = 3,24 m 2 V = 3,24 m 2 x 230 m = 745,2 m 3 1 m 3 745, Km (230 mb) Ręczne rozplantowanie wydobytego urobku leżącego wzdłuż lewej krawędzi cieku, warstwą do 15 cm. Praca w terenie zadrzewionym i podmokłym. Grunt kat. I-IV, V = 745,2 m 3 1 m 3 745,2

4 1.2.6 Km (612 mb w dół potoku od przepustu pod drogą krajową nr 6- Obwodnicą Trójmiasta) wykonywane mechanicznie (75%) koparkami o poj. łyżki 0,25 m 3., oraz ręcznie (25%). Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład po lewej stronie potoku. Mechaniczne (75%) i ręczne (25%) odmulenie potoku Ogółem 612 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 0,4 m V = 0,76 m 2 x 612 m = 465,12 m 3 w tym: Odmulenie mechaniczne V = 465,12 m 3 x 0,75 = 348,84 m 3 1 m 3 348, Km (612 mb w dół potoku od przepustu pod drogą krajową nr 6- Obwodnicą Trójmiasta) wykonywane mechanicznie (75%) koparkami o poj. łyżki 0,25 m 3., oraz ręcznie (25%). Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład po lewej stronie potoku. Mechaniczne (75%) i ręczne (25%) odmulenie potoku Ogółem 612 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 0,4 m V = 0,76 m 2 x 612 m = 465,12 m 3 w tym: Odmulenie ręczne V = 465,12 m 3 x 0,25 = 116,28 m 3 1 m 3 116, Km (612 mb w dół potoku od przepustu pod drogą krajową nr 6- Obwodnicą Trójmiasta) Ręczne rozplantowanie wydobytego urobku (namułu) leżącego wzdłuż lewej krawędzi cieku, warstwą do 10 cm. Praca w terenie zadrzewionym. Grunt kat. I-IV, V = 465,12 m 3 1 m 3 465, km (60 mb) od przepustu pod drogą krajową nr 6 (Obwodnicą Trójmiasta) do przepustu łukowego Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. skarp 1:1; 1:1,5; 1:2, szer. dna do 1,5 m, grunt kat. III. Ręczne usunięcie namułu, łach, roślinności, gałęzi, konarów, karpiny, pni, śmieci, zanieczyszczeń z koryta potoku. Odłożenie urobku (namułu) poza prawą lub lewą skarpą potoku. Wywóz i utylizacja pozostałości po oczyszczeniu koryta (oprócz namułu) na koszt Wykonawcy. Ogółem 60 mb Średnia szerokość dna cieku do 1,5 m. Nach. skarp 1:1 Średnia wysokość warstwy do usunięcia 0,3 m F= [(1,5 +2,1):2] x 0,3 = 0,54 m 2 V = 0,54 m 2 x 60 mb = 32,4 m 3 1 m 3 32, km (60 mb) od przepustu pod drogą krajową nr 6 (Obwodnicą Trójmiasta) do przepustu łukowego Ręczne rozplantowanie wydobytego urobku (namułu), warstwą do 10cm. Grunt kat. I-IV, V = 32,4 m 3 1 m 3 32,4

5 Km (300 mb) Od przepustu łukowego do przepustu w drodze gruntowej. wykonywane mechanicznie (90%) koparkami o poj. łyżki 0,25 m 3., oraz ręcznie (10%). Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład po lewej stronie potoku. Mechaniczne (90%) i ręczne (10%) odmulenie potoku Ogółem 300 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 0,4 m V = 0,76 m 2 x 300 m = 228 m 3 w tym: Odmulenie mechaniczne V = 228 m 3 x 0,9 = 205,2 m 3 1 m 3 205, Km (300 mb) Od przepustu łukowego do przepustu w drodze gruntowej. wykonywane mechanicznie (90%) koparkami o poj. łyżki 0,25 m 3., oraz ręcznie (10%). Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład po lewej stronie potoku. Mechaniczne (90%) i ręczne (10%) odmulenie potoku Ogółem 300 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 0,4 m V = 0,76 m 2 x 300 m = 228 m 3 w tym: Odmulenie ręczne V = 228 m 3 x 0,1 = 22,8 m 3 1 m 3 22, Km (300 mb) Od przepustu łukowego do przepustu w drodze gruntowej. Ręczne rozplantowanie wydobytego urobku (namułu), warstwą do 10 cm Grunt kat. I-IV, V = 228 m 3 1 m Km (23 mb) Ręczne oczyszczenie przepustu łukowego z namułu, łach, roślinności, gałęzi,, śmieci, zanieczyszczeń. Rozplantowanie namułu poza obrębem przepustu i skarp potoku Wywóz i utylizacja pozostałości po oczyszczeniu przepustu (oprócz namułu) na koszt Wykonawcy. Szerokość przepustu (dołem) 1,2 m Zamulenie 0,4 m L = 23 mb 1 mb Km Ręczne oczyszczenie przepustu Ø 0,8 m z namułu, roślinności, gałęzi, śmieci, zanieczyszczeń. Rozplantowanie namułu poza obrębem przepustu i skarp potoku Wywóz i utylizacja pozostałości po oczyszczeniu przepustu (oprócz namułu) na koszt Wykonawcy. Zamulenie 0,4 m L = 8 mb 1 mb 8

6 3. ROBOTY UMOCNIENIOWE I NAPRAWCZE Km (230 mb) Odcinek 230 mb, od ujścia rowu A w górę potoku Wykonanie umocnienia krawędzi skarp odwodnych potoku podwójną kiszką faszynową 2x 20 cm, z założeniem izolacji z geowłókniny o szer. min. 60 cm Ogółem 2x230 mb, L = 230 m x 2 = 460 m 1 m km (10 mb) Naprawa umocnień dna i skarp potoku (płyty YOMB), w obrębie wylotu znajdującego się w lewej skarpie, z wykonaniem zabezpieczenia w postaci palisady z kołków Ø 7-9 cm, głęb. wbicia 1,0 m, w dnie potoku (prostopadle do osi cieku), na początku i końcu umocnienia. L = 10 mb 1 mb ROBOTY PORZĄDKOWE Km (1420 mb) Oczyszczenie terenu z miejsc wykonywania robót (karczowanie drzew, przycinanie gałęzi, usuwanie porostów, odmulenie, rozplantowanie itd.) z drobnych nieczystości tj. gałęzie, kamienie, folie, butelki plastikowe, szkło z wywiezieniem i utylizacją na koszt Wykonawcy, pasem o szer. min. 3,0 m. F = 1420 mb x 3,0 m = 4260 m 2 m Zadanie nr 2 Potok Przemysłowy km zakres robót: 1. ROBOTY UMOCNIENIOWE I NAPRAWCZE Km Uzupełnienie umocnienia dna potoku narzutem kamiennym z otoczaków Ø 50 cm, zakupionych i przetransportowanych na koszt Wykonawcy, warstwą 0,5 m, z wykonaniem palisady (progu oporowego) o dł. 2,5 m. Ogółem 20 mb, V = 20 mb x 0,5 m x 2,5 m = 25 m 3 1 m 3 25 Termin wykonania robót: r., w tym karczowanie drzew do Sporządził: Sprawdził: STARSZY INSPEKTOR SPECJALISTA ds. eksploatacji ds. eksploatacji Andrzej Majkut Zbigniew Walkowski Z A T W I E R D Z A M: KIEROWNIK TERENOWEGO ODDZIAŁU W REDZIE mgr inż. Eugeniusz Miotke Reda, dnia r.

7 OPIS TECHNICZNY do uproszczonej dokumentacji projektowej na wykonanie konserwacji gruntownej cieków naturalnych Obiekt nr : Potok Źródło Marii km (1,4 km), Potok Przemysłowy km , konserwacja gruntowna. Miasto Gdynia, Dzielnica Wielki Kack I. WIADOMOŚCI WSTĘPNE Uproszczona dokumentacja projektowa na wykonanie robót konserwacyjnych w/w obiektu została opracowana przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku Terenowy Oddział w Redzie w celu wykonania na jej podstawie w roku 2013 konserwacji bieżącej w/w cieków naturalnych. Z uwagi na to, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano zgodnie z 3 i 4 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 z 2004 r. poz. 2072). Roboty objęte niniejszą dokumentacją planowane są do zrealizowania w wyniku postępowania przeprowadzonego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk, o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego. Dokumentację opracowano w oparciu o następujące materiały: dane ewidencyjne i protokoły z przeglądów wiosennego i jesiennego śródlądowych wód powierzchniowych. II. POŁOŻENIE OBIEKTU Obiekt położony jest na terenie miasta Gdyni Dzielnica Wielki Kack Obydwa potoki uchodzą do rzeki Kaczej. III. WYKONAWSTWO ROBÓT W ramach robót należy w wyznaczonych odcinkach okosić skarpy cieków, wykarczować drzewa, usunąć z koryt cieków namuł, zanieczyszczenia, śmieci, zamuliska, łachy itp., wykonać umocnienia dna i skarp, oczyścić przepusty, oraz oczyścić teren z pozostałości po robotach. Śmieci, karpine, pnie, gałęzie, trawę, wywieźć i utylizować na wysypisko. IV. CHARAKTERYSTYKA OBIEKTU W/w cieki naturalne są odbiornikami wód opadowych z terenu miasta Gdyni. V. ROZWIĄZANIE PROJEKTOWE Niniejsza dokumentacja projektowa przewiduje w wyznaczonych odcinkach okoszenie skarp cieków, wykarczowanie drzew, usunięcie z koryt cieków namułu, zanieczyszczeń, śmieci, zamulisk, łach itp., wykonanie umocnień dna i skarp, oczyszczenie przepustów, oraz oczysczenie terenu z pozostałości po robotach. Śmieci, karpine, pnie, gałęzie, trawę, wywieźć i utylizować na wysypisko. VI. TERMINY REALIZACJI I KOLEJNOŚĆ ROBÓT Konserwację cieków objętego przedmiarem robót należy wykonać do końca marca 2014 r. Karczowanie drzew wykonać do r. O szczegółowym terminie wykonania prac konserwacyjnych na poszczególnych odcinkach i ciekach będzie decydować inspektor nadzoru inwestorskiego. Sporządził: STARSZY INSPEKTOR ds. eksploatacji Andrzej Majkut Reda, r.

8 KARTA TYTUŁOWA PRZEDMIARU ROBÓT 1. Nazwa robót wg Zamawiającego : Obiekt nr : Potok Źródło Marii km (1,4 km), Potok Przemysłowy km , konserwacja gruntowna. Miasto Gdynia, Dzielnica Wielki Kack 2. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień : Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu : miasto Gdynia, dzielnica Wielki Kack 3. Nazwa i adres Zamawiającego : Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk 4. Data opracowania przedmiaru : r. /data/ /Podpis i pieczęć Wykonawcy /

9 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Dział 1. gruntowna 1,4 km (kod CPV) Zadanie 1. Potok Źródło Marii km (kod CPV) Zadanie 2. Potok Przemysłowy km (kod CPV)

10 TABELA PRZEDMIARU ROBÓT (pieczęć Zamawiającego) OBIEKT NR : Potok Źródło Marii km (1,4 km), Potok Przemysłowy km , konserwacja gruntowna. Miasto Gdynia, Dzielnica Wielki Kack Zadanie 1. Potok Źródło Marii km (1,4 km) (kod CPV) Zadanie 2. Potok Przemysłowy km (kod CPV) Lp. Nazwa, opis, obliczenie ilości Jedn Ilość jedn Zadanie 1. Potok Źródło Marii km (1,4 km) (kod CPV) Rozdział 1.1. ROBOTY PRZYGOTOWAWCZE Km (962 mb), (60 mb); (300 mb) Wykoszenie porostów gęstych twardych ze skarp rzeki kosiarką bijakową Dopuszcza się użycie innego typu kosiarek lub ręczne usunięcie porostów, z wywozem i utylizacją wykoszonych porostów na koszt Wykonawcy. Ogółem 1322 mb, Średnia szerokość pasa koszenia 2 x 2m = 4 m Powierzchnia koszenia: 1322 m x 4m = m 2 m Km (70 mb), 70 mb w górę potoku od przepustu w ul. Ornej Przycięcie krzewów i gałęzi drzew rosnących na skarpach potoku z wywozem gałęzi poza miejsce wykonywania robót oraz ich utylizacją na koszt Wykonawcy. Ogółem 70 mb, Średnia szerokość pasa 2 x 1m = 2 m Powierzchnia koszenia: 70 m x 2m = 140 m 2 m Km ; Karczowanie drzew z wywozem karpiny, pni, gałęzi poza miejsce wykonywania robót oraz ich utylizacją na koszt Wykonawcy. Łącznie 52 szt. drzew (48 jednostek inwentaryzacyjnych), w tym: a) 5 szt cm b) 47 szt cm 1 szt 1 szt Km Wywożenie gałęzi, karpiny i dłużyc, z utylizacją na koszt Wykonawcy. - wywóz wyciętych krzewów, porost gęsty 3000 szt/1ha, na pow. 140 m2 = 42 szt. krzewów, jeden krzew=0,04 mp, czyli 42 szt. x 0,04 mp = 1,68 m 3 - wywóz gałęzi z 52 drzew x 0,06 mb = 3,12 m 3 - wywóz karpiny i dłużyc z 52 wykarczowanych drzew x 0,5 mp = 26 m 3 Razem = 1,68 m 3 + 3,12 m m 3 = 30,8 m 3 1 m 3 30, Km (612 mb w dół potoku od przepustu pod drogą krajową nr 6- Obwodnicą Trójmiasta) Przygotowanie pasa terenu wzdłuż lewego brzegu potoku dla pracy sprzętu mechanicznego. Usunięcie z lewego brzegu potoku zanieczyszczeń, śmieci, pni, gałęzi, karpiny, pozostałości ogrodzeń (słupków betonowych, metalowych siatek itp.) z wywozem i utylizacją na koszt Wykonawcy. Ogółem długość 612 mb Powierzchnia pasa 612 mb x 5 mb = 3060 m 2 m

11 Rozdział 1.2. ROBOTY ZIEMNE km (50 mb) Od przepustu w ul. Żródło Marii do przepustu w ul. Ornej Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. skarp 1:1; 1:1,5; 1:2, szer. dna do 1,5 m, grunt kat. III. Ręczne usunięcie namułu, łach, roślinności, gałęzi, konarów, zanieczyszczeń, śmieci, kamieni, z koryta potoku, z wywozem i utylizacją poza miejsce wykonywania robót na koszt Wykonawcy. Ogółem 50 mb Średnia szerokość dna cieku do 1,5 m. Średnia wysokość warstwy do usunięcia 0,2 m V = 50 mb x 0,2 m x 1,5 m = 15 m 3 1 m km (70 mb) 70 mb w górę potoku od przepustu w ul. Ornej do ujścia rowu A Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. skarp 1:1; 1:1,5; 1:2, szer. dna do 1,5 m, grunt kat. III. Ręczne usunięcie namułu, łach, roślinności, gałęzi, konarów, karpiny, pni, śmieci, kamieni, zanieczyszczeń z koryta potoku oraz oczyszczenie istniejącego progu. Odłożenie urobku (namułu) po prawej stronie skarpie potoku. Krawędzie skarp odwodnych potoku umocnione są płotkiem faszynowym. Wywóz i utylizacja pozostałości po oczyszczeniu koryta poza miejsce wykonywania robót (oprócz namułu) na koszt Wykonawcy. Ogółem 70 mb Średnia szerokość dna cieku do 1,5 m. Nach. skarp 1:1 Średnia wysokość warstwy do usunięcia 0,4 m V = 0,76 m 2 x 70 mb = 53,2 m 3 1 m 3 53, km (70 mb) 70 mb w górę potoku od przepustu w ul. Ornej do ujścia rowu A Ręczne rozplantowanie wydobytego wcześniej urobku warstwą do 10 cm V = 53,2 m 3 1 m 3 53, Km (230 mb) Odcinek 230 mb, od ujścia rowu A w górę potoku Odtworzenie koryta właściwego potoku na odcinku od ujścia rowu A w górę na długości 230 m do połączenia z istniejącym korytem. wykonywane koparkami o poj. łyżki 0,25 m 3. Objętość wykopu na 1 m rowu, rzeki lub kanału 3-5 m 3 na odkład po lewej stronie potoku. Praca na materacach. Mechaniczne odmulenie potoku koparką hydrauliczną. Ogółem 230 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 1,2 m F= [(1,5 +3,9):2] x 1,2 = 3,24 m 2 V = 3,24 m 2 x 230 m = 745,2 m 3 1 m 3 745, Km (230 mb) Ręczne rozplantowanie wydobytego urobku leżącego wzdłuż lewej krawędzi cieku, warstwą do 10 cm. Praca w terenie zadrzewionym i podmokłym. Grunt kat. I-IV, V = 745,2 m 3 1 m 3 745,2

12 1 m Km (612 mb w dół potoku od przepustu pod drogą krajową nr 6- Obwodnicą Trójmiasta) wykonywane mechanicznie (75%) koparkami o poj. łyżki 0,25 m 3., oraz ręcznie (25%). Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład po lewej stronie potoku. Mechaniczne (75%) i ręczne (25%) odmulenie potoku Ogółem 612 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 0,4 m V = 0,76 m 2 x 612 m = 465,12 m 3 w tym: 348,84 Odmulenie mechaniczne V = 465,12 m 3 x 0,75 = 348,84 m Km (612 mb w dół potoku od przepustu pod drogą krajową nr 6- Obwodnicą Trójmiasta) wykonywane mechanicznie (75%) koparkami o poj. łyżki 0,25 m 3., oraz ręcznie (25%). Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład po lewej stronie potoku. Mechaniczne (75%) i ręczne (25%) odmulenie potoku Ogółem 612 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 0,4 m V = 0,76 m 2 x 612 m = 465,12 m 3 w tym: Odmulenie ręczne V = 465,12 m 3 x 0,25 = 116,28 m 3 1 m 3 116, Km (612 mb w dół potoku od przepustu pod drogą krajową nr 6- Obwodnicą Trójmiasta) Ręczne rozplantowanie wydobytego urobku (namułu) leżącego wzdłuż lewej krawędzi cieku, warstwą do 10 cm. Praca w terenie zadrzewionym. Grunt kat. I-IV, V = 465,12 m 3 1 m 3 465, km (60 mb) od przepustu pod drogą krajową nr 6 (Obwodnicą Trójmiasta) do przepustu łukowego Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. skarp 1:1; 1:1,5; 1:2, szer. dna do 1,5 m, grunt kat. III. Ręczne usunięcie namułu, łach, roślinności, gałęzi, konarów, karpiny, pni, śmieci, zanieczyszczeń z koryta potoku. Odłożenie urobku (namułu) poza prawą lub lewą skarpą potoku. Wywóz i utylizacja pozostałości po oczyszczeniu koryta (oprócz namułu) na koszt Wykonawcy. Ogółem 60 mb Średnia szerokość dna cieku do 1,5 m. Nach. skarp 1:1 Średnia wysokość warstwy do usunięcia 0,3 m F= [(1,5 +2,1):2] x 0,3 = 0,54 m 2 V = 0,54 m 2 x 60 mb = 32,4 m 3 1 m 3 32,4

13 km (60 mb) od przepustu pod drogą krajową nr 6 (Obwodnicą Trójmiasta) do przepustu łukowego Ręczne rozplantowanie wydobytego urobku (namułu), warstwą do 10 cm Grunt kat. I-IV, V = 32,4 m 3 1 m 3 32, Km (300 mb) Od przepustu łukowego do przepustu w drodze gruntowej. wykonywane mechanicznie (90%) koparkami o poj. łyżki 0,25 m 3., oraz ręcznie (10%). Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład po lewej stronie potoku. Mechaniczne (90%) i ręczne (10%) odmulenie potoku Ogółem 300 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 0,4 m V = 0,76 m 2 x 300 m = 228 m 3 w tym: Odmulenie mechaniczne V = 228 m 3 x 0,9 = 205,2 m 3 1 m 3 205, Km (300 mb) Od przepustu łukowego do przepustu w drodze gruntowej. wykonywane mechanicznie (90%) koparkami o poj. łyżki 0,25 m 3., oraz ręcznie (10%). Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład po lewej stronie potoku. Mechaniczne (90%) i ręczne (10%) odmulenie potoku Ogółem 300 mb, Średnia szer. dna cieku 1,5 m, Nach. skarp 1:1 Średnia wysokość warstwy namułu: 0,4 m V = 0,76 m 2 x 300 m = 228 m 3 w tym: Odmulenie ręczne V = 228 m 3 x 0,1 = 22,8 m 3 1 m 3 22, Km (300 mb) Od przepustu łukowego do przepustu w drodze gruntowej. Ręczne rozplantowanie wydobytego urobku (namułu), warstwą do 10 cm. Grunt kat. I-IV, V = 228 m 3 1 m Km (23 mb) Ręczne oczyszczenie przepustu łukowego z namułu, łach, roślinności, gałęzi,, śmieci, zanieczyszczeń. Rozplantowanie namułu poza obrębem przepustu i skarp potoku Wywóz i utylizacja pozostałości po oczyszczeniu przepustu (oprócz namułu) na koszt Wykonawcy. Szerokość przepustu (dołem) 1,2 m, Zamulenie 0,4 m L = 23 mb 1 mb Km Ręczne oczyszczenie przepustu Ø 0,8 m z namułu, roślinności, gałęzi, śmieci, zanieczyszczeń. Rozplantowanie namułu poza obrębem przepustu i skarp potoku Wywóz i utylizacja pozostałości po oczyszczeniu przepustu (oprócz namułu) na koszt Wykonawcy. Zamulenie 0,4 m L = 8 mb 1 mb 8

14 Rozdział 1.3. ROBOTY UMOCNIENIOWE I NAPRAWCZE Km (230 mb) Odcinek 230 mb, od ujścia rowu A w górę potoku Wykonanie umocnienia krawędzi skarp odwodnych potoku podwójną kiszką faszynową 2x 20 cm, z założeniem izolacji z geowłókniny o szer. min. 60 cm Ogółem 2x230 mb, L = 230 m x 2 = 460 m 1 m km (10 mb) Naprawa umocnień dna i skarp potoku (płyty YOMB), w obrębie wylotu znajdującego się w lewej skarpie, z wykonaniem zabezpieczenia w postaci palisady z kołków Ø 7-9 cm, głęb. wbicia 1,0 m, w dnie potoku (prostopadle do osi cieku), na początku i końcu umocnienia. L = 10 mb 1 mb 10 Rozdział 1.4. ROBOTY PORZĄDKOWE Km (1420 mb) Oczyszczenie terenu z miejsc wykonywania robót (karczowanie drzew, przycinanie gałęzi, usuwanie porostów, odmulenie, rozplantowanie itd.) z drobnych nieczystości tj. gałęzie, kamienie, folie, butelki plastikowe, szkło z wywiezieniem i utylizacją na koszt Wykonawcy, pasem o szer. min. 3,0 m. F = 1420 mb x 3,0 m = 4260 m 2 m Zadanie 2. Potok Przemysłowy (kod CPV) Rozdział 2.1. ROBOTY UMOCNIENIOWE I NAPRAWCZE Km Uzupełnienie umocnienia dna potoku narzutem kamiennym z otoczaków Ø 50 cm, zakupionych i przetransportowanych na koszt Wykonawcy, warstwą 0,5 m, z wykonaniem palisady (progu oporowego) o dł. 2,5 m. Ogółem 20 mb, V = 20 mb x 0,5 m x 2,5 m = 25 m 3 1 m 3 25 Data /Pieczęć i podpis Zamawiającego
