1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH Województwa Pomorskiego w Gdańsku TERENOWY ODDZIAŁ W KWIDZYNIE Nazwa robót wg Zamawiającego: DOKUMENTACJA PROJEKTOWA NR /2016 Obiekt nr 3 Konserwacja bieżąca i gruntowna kanału Juranda, kanału Balewskiego i kanału Granicznego, gm. Sztum, Stary Targ, Mikołajki Pomorskie pow. Sztum. Nazwy i kody robót budowlanych objętych przedmiotem zamówienia wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: kanał Juranda Gronajny, Koślinka, Jurkowice, Kalwa, Pietrzwałd, Stary Targ, Nowy Targ, Krasna Łąka, Balewo kanał Balewski Balewo, Linki, Cieszymowo kanał Graniczny Nowa Wieś Sztumska Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk gmina Sztum, Stary Targ, Mikołajki Pomorskie powiat Sztum Spis zawartości dokumentacji projektowej: 1.1. Opis kwalifikacyjny Opis techniczny Specyfikacja techniczna wykonania i odbioru robót budowlanych Zakres rzeczowy robót Plan sytuacyjny w skali 1: Dokumentacja projektowa została sporządzona oraz uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu jakiemu ma służyć. Data wykonania: Sztum, 4 kwietnia 2016r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy) 1

2 I. OPIS KWALIFIKACYJNY - konserwacja bieżąca i gruntowna kanałów Obiekt nr 3 Konserwacja bieżąca i gruntowna kanału Juranda, kanału Balewskiego i kanału Granicznego, gm. Sztum, Stary Targ, Mikołajki Pomorskie pow. Sztum. Lokalizacja: kanał Juranda Gronajny, Koślinka, Jurkowice, Kalwa, Pietrzwałd, Stary Targ, Nowy Targ, Krasna Łąka, Balewo kanał Balewski Balewo, Linki, Cieszymowo kanał Graniczny Nowa Wieś Sztumska gmina Sztum, Stary Targ, Mikołajki Pomorskie powiat Sztum ZAKRES ROBÓT: Konserwacja bieżąca i gruntowna kanałów, obejmująca roboty poniżej: - okoszenie porostu ze skarp bez wygrabienia (max 5cm ponad terenem) - okoszenie dna - z wygrabieniem, - ręczne i mechaniczne hakowanie dna, - oczyszczenie przepustów z namułu, - cięcie krzaków wraz z oczyszczeniem terenu po cięciu poprzez mechaniczne rozdrobnienie za pomocą rębaka, - ręczne odmulenie dna, - mechaniczne odmulenie dna, - mechaniczne rozplantowanie wydobytego urobku, - usuwanie zatorów, - założenie kiszki faszynowej. termin wykonania robót: 85 dni od dnia podpisania umowy. II. OPIS TECHNICZNY DO DOKUMENTACJI PROJEKTOWEJ 1. WIADOMOŚCI WSTĘPNE Niniejsza DOKUMENTACJA PROJEKTOWA została opracowana przez pracowników ZMiUW WP w Gdańsku, Terenowy Oddział w Kwidzynie, w oparciu o: 1. Ustawę z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 2016r., poz. 290 tekst jednolity) i rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. 2. ustawy z dnia 18 lipca 2001r. Prawo wodne (Dziennik Ustaw RP z 2015r., poz. 469 tekst jednolity z późn. zm.). 2

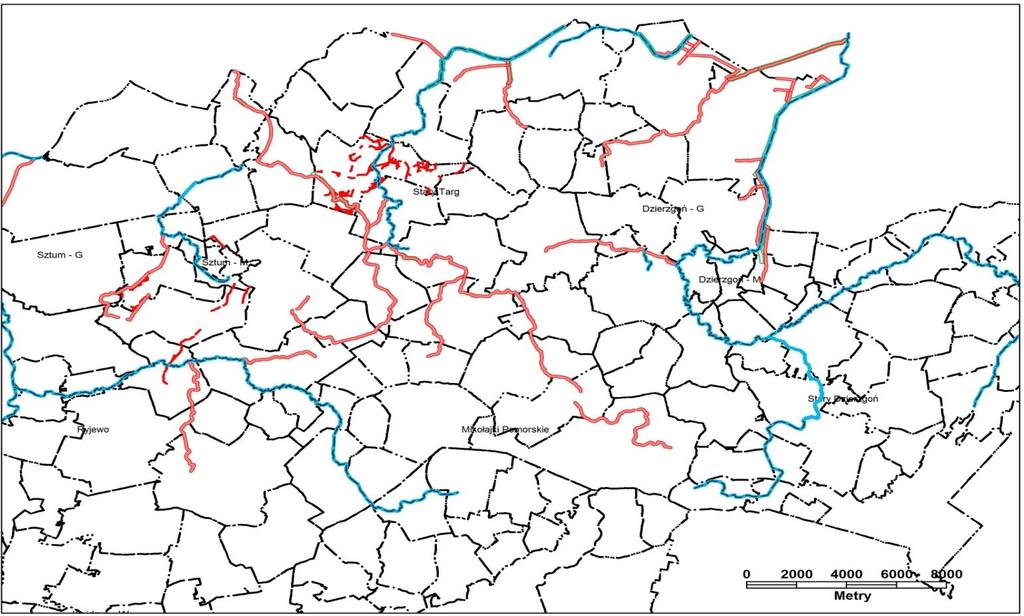

3 3. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003r., poz z późn. zm.). 4. Podkłady mapowe w skali 1: Ustalone potrzeby w zakresie konserwacji kanałów. 2. INFORMACJE O TERENIE BUDOWY 2.1. POŁOŻENIE OBIEKTU Obiekt nr 3 Urządzenia melioracji wodnych podstawowych (kanały) ujęte do konserwacji bieżącej i gruntownej stanowią główne odprowadzenie wód z terenu miejscowości: Nowa Wieś Sztumska, Gronajny, Pietrzwałd, Koślinka Jurkowice, Kalwa, Stary Targ, Nowy Targ, Tulice, Krasna Łąka i Balewo, Linki Cieszymowo, gmina Sztum, Stary Targ, Mikołajki Pomorskie pow. Sztum. Dojazd do obiektu stanowi sieć dróg powiatowych i gminnych. Obiekt położony jest w województwie pomorskim, powiecie sztumskim, na terenie gminy Sztum, Stary Targ i Mikołajki Pomorskie. 3

4 l. p 2.2. CHARAKTERYSTYKA OBIEKTU Nazwa cieku {od do} [km] Średnia głębokość [m] Średni pas skarp do koszenia L + P [m 2 ] Średnia szerokość dna do hakowania [m] Średnia szerokość dna do koszenia [m] Nachylenie skarp GMINA: SZTUM STARY TARG Mikołajki Pomorskie 1 Kanał Juranda (j. Koślinka) ,5 2,0 2,5 2,0 5,0 5,0 5,0 5,0 2,0 3,0 2,5 2,0 2,0 3,0 2,5 2,0 Porost gęsty, twardy 1:1, Kanał Balewski km km km ,5 2,5 6,0 5,0 2,0 1,5 2,0 1,5 1:1, Kanał Graniczny ,0 4,0 1,6 1,6 1: ROZWIĄZANIA PROJEKTOWE: Kanały Projekt przewiduje: wykoszenie pierwszego porostu traw ze skarpy L+ P bez wygrabienia, maksymalna wysokość okoszenia porostu traw 5cm nad istniejącym terenem, okoszenie dna - z wygrabieniem, ręczne hakowanie dna, mechaniczne hakowanie dna oczyszczenie przepustów z namułu, cięcie krzaków wraz z oczyszczeniem terenu po cięciu poprzez mechaniczne rozdrobnienie za pomocą rębaka, ręczne odmulenie dna, mechaniczne odmulenie, mechaniczne rozplantowanie wydobytego urobku, usuwanie zatorów, założenie kiszki faszynowej KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie wykonywana na bieżąco przez kierownika budowy oraz przez inspektora ds. eksploatacji Terenowego Oddziału i powinna być potwierdzona odpowiednim wpisem do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla robót niewymagających pozwolenia na budowę). 4

5 3.2. ODBIÓR ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego (przejściowego). Najpóźniej 7 dni przed planowanym odbiorem robót Wykonawca zobowiązany jest okazać w terenie inspektorowi postęp prac na obiekcie, którego procent wykonania winien stanowić min. 80% wykonanych robót w stosunku do przedmiaru robót. III. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. CZĘŚĆ OGÓLNA 1.1. NAZWA ZAMÓWIENIA: Przetarg nieograniczony na wykonanie robót budowlanych związanych z utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatu sztumskiego, województwo pomorskie PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH Konserwacja bieżąca i gruntowna kanału Juranda, kanału Balewskiego i kanału Granicznego, gm. Sztum, Stary Targ, Mikołajki Pomorskie pow. Sztum Lp. NR OBIEKTU Lokalizacja NAZWA OBIEKTU rodzaj i lokalizacja robót Rodzaj robót ROZMIAR [km] Kanał Juranda km , , , Konserwacja bieżąca Kanał Balewski km Konserwacja bieżąca 7,68 1 2/4 Konserwacja bieżąca 1,80 Kanał Graniczny km Konserwacja gruntowna 1,85 Razem kanały do sprawozdania k. bieżąca:36,09 k. grunt.: 1,85 termin wykonania robót: 85 dni od dnia podpisania umowy 5

6 1.3. INFORMACJE O TERENIE BUDOWY ORGANIZACJA ROBÓT BUDOWLANYCH PRZEKAZANIE TERENU BUDOWY Zamawiający w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizacją reperów, dziennikiem budowy oraz jednym egzemplarzem dokumentacji projektowej. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt ZABEZPIECZENIE TERENU BUDOWY Do Wykonawcy robót należy właściwe zabezpieczenie i oznakowanie terenu budowy. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków dla których jest to nieodzowne ze względów bezpieczeństwa. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia terenu budowy włączony jest w cenę umowy ZABEZPIECZENIE INTERESÓW OSÓB TRZECICH Wykonawca odpowiada za ochronę ogrodzenia posesji, ogrodzenia gruntów oraz instalacji na powierzchni ziemi i za występujące urządzenia podziemne, takie jak: rurociągi, kable, itp.. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji niezwłocznie powiadomi Zamawiającego. Wykonawca będzie odpowiadać za wszelkie szkody spowodowane przez jego działania powodujące uszkodzenia w/w instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego OCHRONA ŚRODOWISKA W CZASIE WYKONANIA ROBÓT Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Będzie miał szczególny wzgląd na zabezpieczenie przed: zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, możliwością powstania pożaru, trwałym zanieczyszczeniami gniazd i legowisk ptaków, zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych BEZPIECZEŃSTWO I HIGIENA PRACY Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy a w szczególności: zabronione jest wykonywanie koszenia w czasie opadów lub bezpośrednio po opadach (mokra i śliska korona wału), minimalna odległość pomiędzy pracującymi powinna wynosić na dwie długości kosiska, lecz nie mniej jak 3 m. 6

7 1. Prace konserwacyjno melioracyjne mogą być wykonywane tylko przez osoby, które są: zdrowe, posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych, przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia koparek, niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów. 2. Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym. 3. Zabrania się manipulowania przy znalezionych niewypałach a o ich znalezieniu należy bezzwłocznie zawiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny. 4. Pracownicy muszą pracować w odpowiedniej odległości od siebie (min. 3,0m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty ). 5. W terenie silnie zabagnionym, gdzie istnieje niebezpieczeństwo ugrzęźnięcia należy zachować szczególną ostrożność. Pracownicy często wg potrzeb powinni sprawdzać tyczkami nośność gruntu. 6. Pracownicy pracujący w terenie bezwzględnie powinny być wyposażenie w kompletną apteczkę. 7. Wskazane jest wyposażenie w sprawny telefon komórkowy NAZWY I KODY ROBÓT BUDOWLANYCH OBJĘTYCH PRZEDMIOTEM ZAMÓWIENIA wg WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ K-01. K K K K-02. K K K K K K-03. K K K ROBOTY W ZAKRESIE OCHRONY PRZECIWPOWODZIOWEJ wg SYSTEMATYKI INDYWIDUALNEJ: ROBOTY PRZYGOTOWAWCZE wycinka i karczowanie krzaków, ręczne ścinanie i karczowanie krzaków oczyszczenie terenu z pozostałości po wycince KONSERWACJA BIEŻĄCA OKOSZENIA POROSTU okoszenie porostu okoszenie, porost gęsty, twardy hakowanie roślinności korzeniącej się w dnie mechaniczne hakowanie dna ręczne hakowanie dna KONSERWACJA GRUNTOWNA mechaniczne odmulenie dna ręczne odmulenie dna rozplantowanie urobku 1.5. OKREŚLENIA PODSTAWOWE, ZAWIERAJĄCE DEFINICJE POJĘĆ I OKREŚLEŃ WYMAGAJĄCE ZDEFINIOWANIA W CELU JEDNOZNACZNEGO ROZUMIENIA ZAPISÓW DOKUMENTACJI PROJEKTOWEJ I SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 7

8 KONSERWACJA BIEŻĄCA K Wykaszanie porostów ze skarp cieków jest zabiegiem cyklicznym i obejmuje najczęściej odcinki cieków przypływających przez eksploatowane rolniczo (nawożone) grunty rolne. Nawożenie wpływa na bujniejszy rozrost roślinności. Często zabieg ten łączony jest z hakowaniem roślinności korzeniącej się w dnie cieków, jak i przy wykonywaniu konserwacji gruntownej, tj. odmulenia. W zależności od dysponowania środkami finansowymi zabieg ten jest rozszerzany o wygrabienie wykoszonego porostu poza górną krawędź skarpy. Z uwagi na ograniczone możliwości finansowe niniejsza DP obejmuje koszenie skarp, głównie od strony pracy sprzętu mechanicznego dla umożliwienia właściwej widoczności. Przy wykonywaniu robót należy zachować środki ostrożności opisane w pkt / K Wydobycie z cieku roślin korzeniących się w dnie powszechnie nazywamy hakowaniem. Wielkość nakładów rzeczowych uzależniona jest od procentu porośnięcia lustra wody. Nakłady rzeczowe w pozycji katalogowej przewidują wydobycie darni korzeniowej, odrzucenie roślinności poza górną krawędź skarpy złożenie jej w stosy. Tylko na terenie zabudowanym kalkuluje się odwiezienie wydobytej roślinności poza obiekt i jest każdorazowo ujęte w oddzielnej pozycji przedmiarowej. K Hakowanie mechaniczne roślin korzeniących się w dnie cieków wykonywane przy użyciu koparek z odpowiednim do wydobycia korzeni osprzętem wykonuje się w okresie od sierpnia do października. Prace te pozwalają na udrożnienie dna cieków i ułatwienie odprowadzenia wielkich wód letnich, jak też przygotowują cieki do odprowadzenia wód jesiennych K Odcinki cieków przepływające przez tereny zabagnione posiadają nie uformowaną linię brzegową (rozlewiska). Lustro wody porośnięte jest najczęściej kożuchem roślin pływających (glony, rzęsa wodna). Roślinność tę usuwamy przy użyciu haków z zachowaniem środków ostrożności. W DP przewidziano wykonanie hakowanie ręcznego na odcinkach cieków, gdzie dno jest wąskie i umocnione kiszką faszynową. W związku z tym nie można wykonać hakowania mechanicznego. KONSERWACJA GRUNTOWNA K Odmulenie cieku koparko- odmularkami wykonuje się w większości na ciekach o szerokości dna powyżej 1,0 m. Przy wykonywaniu robót należy dobrać odpowiednia szerokość naczynia roboczego, aby nie dopuścić do rozkopania dna powyżej określonej w DP. Rozplantowanie urobku jest oddzielną pozycją. K Rzeczowe nakłady katalogowe na ręczne wydobycie namułu z dna cieku obejmują wyrzucenie namułu na pobocze lub odłożenie w istniejące wyrwy na powierzchni skarp, rozplantowanie namułu lub ubicie i wyrównanie zasypanych wyrw w skarpach, oczyszczenie pasów o szerokości 0,5 m wzdłuż krawędzi skarpy. Jeżeli w dnie występuje umocnienie faszynowe, to ono określa szerokość regulacyjna cieku. W przypadku braku umocnienia, ciek powinien mieć nadaną równomierna szerokość w dnie, określoną w DP. Przy grubości namułu ponad 40 cm, odmulenie traktowane jest jako nowy wykop, a nakłady ustalane są wg KNR K Rozplantowanie mechaniczne uprzednio wydobytego urobku wykonywane spycharkami nie może przekraczać grubości 20cm. Nakłady obejmują oczyszczenie pasów o szerokości 5 m wzdłuż krawędzi cieku. 2. WYMAGANIA DOTYCZĄCE STOSOWANEGO SPRZĘTU 2.1. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w dokumentacji projektowej. 8

9 2.2. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca ma gwarantować zachowanie norm ochrony środowiska. 3. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 3.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, dokumentacją projektową oraz za jakość zastosowanych materiałów Wykonawca ponosi całkowitą odpowiedzialność za dokładne wytycznie i rozmierzenie w terenie robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej Sprawdzenie wytycznie robót lub wyznaczenia wysokości przez inspektora nadzoru nie zwalnia wykonawcy od odpowiedzialności za ich dokładność. 4. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU WYKONYWANYCH ROBÓT 4.1. Przedmiar wykonano na podstawie obmiarów wału w miejscach charakterystycznych Obmiar robót będzie określał faktyczny zakres wykonanych robót zgodnie z dokumentacją projektową i specyfikacją techniczną w jednostkach określonych w przedmiarze robót Obmiaru robót dokonuje Wykonawca przy udziale inspektora nadzoru, którego powiadamia o zamierzonym fakcie z trzydniowym wyprzedzeniem Wyniki obmiaru odnotowywane są w dzienniku budowy Pomiar powierzchni wykonanych robót polegający na wykoszeniu roślinności z korpusu wału będzie prowadzony z dokładnością do 1,0m WYMAGANIA DOTYCZĄCE ODBIORU ROBÓT 5.1. Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy oraz wpis do dziennika budowy stwierdzający gotowość obiektu do odbioru, potwierdzony przez inspektora nadzoru. Odbiór przeprowadza się w obecności zainteresowanych stron oraz sporządza protokół odbioru. Termin odbioru ustala inwestor w ciągu 14 dni od daty złożenia pisemnego zawiadomienia Jakość wykonywanych robót zostanie ustalona na podstawie stwierdzonej wysokości skoszenia porostu traw oraz dokładności wygrabienia siana z korpusu wału, obmiar powierzchni z dokładnością do 1m PRZEPISY ZWIĄZANE ustawy z dnia 18 lipca 2001r. Prawo wodne (Dziennik Ustaw RP z 2015r., poz. 469 tekst jednolity). Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. 2016r., poz. 290 tekst jednolity). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 z 2003r., poz z póz. zm.) 9

10 KARTA TYTUŁOWA PRZEDMIARU ROBÓT Nazwa robót wg Zamawiającego: Obiekt nr 3 Konserwacja bieżąca i gruntowna kanału Juranda, kanału Balewskiego i kanału Granicznego, gm. Sztum, Stary Targ, Mikołajki Pomorskie pow. Sztum. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: kanał Juranda Gronajny, Koślinka, Jurkowice, Kalwa, Pietrzwałd, Stary Targ, Nowy Targ, Krasna Łąka, Balewo kanał Balewski Balewo, Linki, Cieszymowo kanał Graniczny Nowa Wieś Sztumska gmina Sztum, Stary Targ, powiat Sztum Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk Data opracowania przedmiaru: Sztum, 4 kwietnia 2016r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy) 10

11 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Roboty budowlane wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej KNR Rozdział 01 - roboty przygotowawcze: ręczne (piłą mechaniczną, ręczną) karczowanie lub wyrąb drzew, zagajników i krzaków z oczyszczeniem terenu z pozostałości po wykarczowaniu przez mechaniczne rozdrobienie za pomocą rębaka KNR Rozdział 01 roboty wykonywane ręcznie: usuwanie porostów z dna cieków i skarp, usuwanie z cieków roślin korzeniących się w dnie, czyszczenie studzienek i wylotów drenarskich oraz przepustów, odmulenie dna cieków, Rozdział 01 roboty wykonywane mechanicznie: koszenie porostów kosiarkami zawieszonymi na ciągniku kołowym i kosiarkami pływającymi, odmulenie cieków koparko odmularkami. 11

12 Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha 12, Gdańsk TABELA PRZEDMIARU ROBÓT (pieczęć Wykonawcy) Składając ofertę w postępowaniu o zamówienie publiczne prowadzonym w trybie przetargu nieograniczonego na roboty budowlane p.n. Obiekt nr 3 Konserwacja bieżąca i gruntowna kanału Juranda, kanału Balewskiego i kanału Granicznego, gm. Sztum, Stary Targ, Mikołajki Pomorskie pow. Sztum Nr poz. przedm. Kod poz. przedm. Nr spec. techn. Nazwa i opis pozycji przedmiaru, obliczenie ilości jednostek miary dla pozycji przedmiaru Jedn. miary Ilość jedn KANAŁ JURANDA KM , , , GMINA SZTUM, STARY TARG, MIKOŁAJKI POMORSKIE A KONSERWACJA BIEŻĄCA I USUWANIE ZATORÓW z dna cieku km = 945mb(jaz nr 3 Gronajny) km =100mb km = 200mb km = 2 200mb km = 4 800mb RAZEM = 8 245mb 24godziny RAZEM usuwanie zatorów 24 godziny godz. 24,00 II RĘCZNE CIĘCIE KRZAKÓW na skarpach cieku - średniej gęstości km = 1 318mb; (w odcinkach wskazanych przez inspektora) F=600m 2, km = 100mb F=200m 2 km = 200mb F=300m 2 km = 2 200mb F=500m 2 km = 4 650mb F=1 000m 2 km = 3 900mb F=300m 2 ha 0,29 RAZEM = mb 2 900m 2 RAZEM cięcie krzaków 2 900m 2 12

13 III OCZYSZENIE TERENU PO CIĘCIU KRZAKÓW przez mechaniczne rozdrobnienie za pomocą rębaka km = 1 318mb;) F=600m 2, km = 100mb F=200m 2 km = 200mb F=300m 2 km = 2 200mb F=500m 2 km = 4 650mb F=1 000m 2 km = 3 900mb F=300m 2 RAZEM = mb 2 900m 2 RAZEM oczyszczenie terenu 2 900m 2 100m 2 29,00 RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia IV km = 1150mb x 1,0m 2 /1mb= 1 150m 2 km = 100mb x 4,0m 2 /1mb= 400m 2 km = 1550mb x 6,0m 2 /1mb= 9 300m 2 km = 215mb x 4,0m 2 /1mb= 860m 2 km = 800mb x 4,0m 2 /1mb= 3 200m 2 km = 610mb x 4,0m 2 /1mb= 2 440m 2 km ( jaz kalwa) = 486mb x 3,0m 2 /mb= 1 458m 2 km = 1300mb x 3,0m 2 /mb= 3 900m 2 km = 1350mb x 4,0m 2 /mb= 5 400m 2 km = 4100mb x 6,0m 2 /1mb= m 2 km = 1300mb x 4,0m 2 /1mb= 5 200m 2 km = 2900mb x 4,0m 2 /1mb= m 2 100m 2 695,08 RAZEM = mb m 2 RAZEM wykoszenie porostu ze skarp m 2 V RĘCZNE HAKOWANIE DNA zarośnięcie lustra wody >60% km = 1318mb x 3,0m 2 /1mb= 3 954m 2 km = 1 200mb x 2,0m 2 /1mb= 2 400m 2 km = 200mb x 2,0m 2 /1mb= 400m 2 km = 600mb x 2,0m 2 /1mb= 1 200m 2 km = 3900mb x 2,0m 2 /1mb= 7 800m 2 RAZEM = 7 218mb m 2 RAZEM ręczne hakowanie dna m 2 100m 2 157,54 RĘCZNE KOSZENIE DNA z wygrabieniem VI km = 945mb x 3,0m 2 /1mb= 2 835m 2 km = 100mb x 3,0m 2 /1mb= 300m 2 km = 3000mb x 2,0m 2 /1mb= 6 000m 2 km = 3000mb x 2,5m 2 /1mb=7 500m 2 100m 2 166,35 RAZEM = 7 045mb m 2 RAZEM ręczne koszenie dna m 2 13

14 MECHANICZNE HAKOWANIE VII km = 1350mb x 3,0m 2 /1mb= 4050m 2 km = 1000mb x 2,0m 2 /1mb= 2 000m 2 km = 1 500mb x 2,5m 2 /1mb= 3 750m 2 km = 700mb x 2,5m 2 /1mb= 1 750m 2 km = 1900mb x 2,0m 2 /1mb= 3 800m 2 km = 1000mb x 2,0m 2 /1mb= 2 000m 2 100m 2 173,50 RAZEM = 7 450mb m 2 RAZEM mechaniczne hakowanie m 2 KANAŁ BALEWSKI KM GMINA MIKOŁAJKI POMORSKIE POWIAT SZTUM WOJ. POMORSKIE A KONSERWACJA BIEŻĄCA I USUWANIE ZATORÓW z dna cieku =1 750mb = 400mb godz. 12,00 RAZEM = 2 150mb 12 godzin RAZEM usuwanie zatorów 12 godzin RĘCZNE CIĘCIE KRZAKÓW na skarpach cieku - średniej gęstości II km =1 500mb F=200m 2 km = 1 600mb F = 300m 2 ha 0,05 RAZEM = 3 100mb 500m 2 RAZEM cięcie krzaków 500m 2 OCZYSZENIE TERENU PO CIĘCIU KRZAKÓW przez mechaniczne rozdrobnienie za pomocą rębaka III km =1 500mb F=200m 2 km = 1 600mb F = 300m 2 100m 2 5,00 RAZEM = 3 100mb 500m 2 RAZEM oczyszczenie terenu 500m 2 14

15 IV RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia km = 750mb x 3,0m 2 /1mb= 2 250m 2 km = 1050mb x 10,0m 2 /1mb= m 2 km = 650mb x 4,0m 2 /1mb= 2 600m 2 km = 900mb x 6,0m 2 /1mb= 5 400m 2 km = 1680mb x 5,0m 2 /1mb= 8 400m 2 km = 870mb x 6,0m 2 /1mb= 5 220m 2 km = 120mb x 4,0m 2 /1mb= 480m 2 km = 230mb x 6,0m 2 /1mb= 1 380m 2 RAZEM = 6 250mb m 2 RAZEM wykoszenie porostu ze skarp m 2 100m 2 362,30 RĘCZNE KOSZENIE DNA z wygrabieniem V km = 850mb x 1,0m 2 /1mb= 850m 2 km = 250mb x 1,0m 2 /1mb= 250m 2 100m 2 11,00 RAZEM = 1 100mb 1 100m 2 RAZEM ręczne koszenie dna 1 100m 2 RĘCZNE HAKOWANIE zarośnięcie lustra wody >60% VI km = 750mb x 2,0m 2 /1mb= 1 500m 2 km = 1000mb x 2,0m 2 /1mb= 2 000m 2 km = 700mb x 1,6m 2 /1mb= 1 120m 2 km = 450mb x 1,0m 2 /1mb= 450m 2 km = 1 350mb x 1,5m 2 /1mb= 2 025m 2 km = 1 330mb x 0,8m 2 /1mb= 1 064m 2 100m 2 81,59 RAZEM = 5 580mb 8 159m 2 RAZEM ręczne hakowanie 8 159m 2 ZAŁOŻENIE KISZKI FASZYNOWEJ 2x20cm VII km (w miejscach wskazanych przez inspektora) L=120mb 100mb 1,20 RAZEM 120mb - RAZEM założenie kiszki faszynowej 2x20cm 120mb PROFILOWANIE SKARPY VIII km (w miejscach wskazanych przez inspektora) V=70m 3 100m 3 0,70 RAZEM 70m 3 - RAZEM profilowanie skarpy 70m 3 IX ZAŁADUNEK GRUNTU z miejsca składowania V=70m 3 godz. 8,00 RAZEM 70m 3 8,00 godzin RAZEM załadunek gruntu 8 godzin 15

16 ] Dowóz gruntu W miejsce faszynowania X V=70m 3 RAZEM 70m 3 30 godzin RAZEM dowóz gruntu 30 godzin godz. 30,00 RĘCZNE CZYSZCZENIE PRZEPUSTÓW o średnicy ok. 100cm, usunięcie zatorów z przepustów XI = 8mb x 2 = 16mb = 10mb x 2 = 20mb = 10mb x 2 = 20mb = 18mb x 2 = 36mb = 20mb = 14mb = 12mb = 12mb = 10mb = 8mb = 10mb = 30mb mb 208,00 RAZEM = 162mb 208mb RAZEM czyszczenie przepustów 208mb KANAŁ GRANICZNY KM GMINA, SZTUM POWIAT SZTUM WOJ. POMORSKIE A KONSERWACJA BIEŻĄCA USUWANIE ZATORÓW z dna cieku (powalone gałęzie drzew, kamienie) I km = 1800mb RAZEM = 1800mb 96 godzin RAZEM usuwanie zatorów 96 godz. godz. 96,00 CIĘCIE KRZAKÓW III km = 1800mb F= 500m 2 km = 250mb F=200m 2 km = 400mb F= 1600m 2 km = 300mb F=900m 2 km = 900mb F= 3 000m 2 ha 0,62 RAZEM = 3 650mb 6 200m 2 RAZEM cięcie krzaków 6 200m 2 16

17 IV OCZYSZENIE TERENU PO CIĘCIU KRZAKÓW przez mechaniczne rozdrobnienie za pomocą rębaka km = 1800mb F= 500m 2 km = 250mb F=200m 2 km = 400mb F= 1600m 2 km = 300mb F=900m 2 km = 900mb F= 3 000m 2 RAZEM = 3 650mb 6 200m 2 RAZEM oczyszczenie terenu 6 200m 2 100m 2 62,00 V RĘCZNE WYKOSZENIE POROSTU ZE SKARP L+P bez wygrabienia km = 400mb x 1,0m 2 /1mb= 400m 2 km = 300mb x 4,0m 2 /1mb= 1200m 2 km = 170mb x 6,0m 2 /1mb= 1020m 2 km = 280mb x 5,0m 2 /1mb= 1 400m 2 km = 100mb x 4m 2 /1mb= 400m 2 km = 350mb x 5,0m 2 /1mb= 1750m 2 RAZEM = 1 600mb 6 170m 2 RAZEM wykoszenie porostu ze skarp 6 170m 2 100m 2 61,70 B KONSERWACJA GRUNTOWNA I MECHANICZNE ODMULANIE średnia szerokość dna 1,5 1,8m, zamulenie do 30cm km = 400mb x 1,8m x 0,3m zam.= 216m 3 km = 300mb x 1,6m x 0,3m zam.= 144m 3 km = 900mb x 1,5m x 0,3m zam.=405m 3 RAZEM = 1 600mb 765m 3 RAZEM mechaniczne odmulanie dna 765m 3 100m 3 7,65 MECHANICZNE ROZPLANTOWANIE WYDOBYTEGO UROBKU II km = 400mb x 1,8m x 0,3m zam.= 216m 3 km = 300mb x 1,6m x 0,3m zam.= 144m 3 km = 900mb x 1,5m x 0,3m zam.=405m 3 100m 3 7,65 RAZEM = 1 600mb 765m 3 RAZEM rozplantowanie wydobytego urobku 765m 3 III RĘCZNE ODMULANIE średnia szerokość dna 1,6m, zamulenie do 30cm km = 250mb 100mb 2,50 RAZEM = 250mb - RAZEM ręczne odmulanie dna 250mb 17

18 IV km = 10mb km = 10mb km = 8mb km = 8mb km = 8 mb RĘCZNE CZYSZCZENIE PRZEPUSTÓW o średnicy ok. 100cm, zamulenie 1/3 średnicy, RAZEM = 44mb - RAZEM czyszczenie przepustów 44mb mb 44,00 ZAŁOŻENIE KISZKI FASZYNOWEJ 2x20cm (urobek z odmulania wbudować w skarpę profilowanie) V km = 15mb km = 10mb km = 30mb km = 10mb km = 45mb km = 5mb km = 5mb km = 10mb km = 10mb km = 2mb x 2 (obustronnie)= 4mb km = 5mb km = 15mb km = 5mb km = 10mb km = 15 mb 100mb 1,94 RAZEM 194mb - RAZEM założenie kiszki faszynowej 2x20cm 194mb Data opracowania przedmiaru: Sztum, 4 kwietnia2016r. Beata Pudlik Inspektor ds. eksploatacji (Podpis i pieczęć Wykonawcy 18

19 19

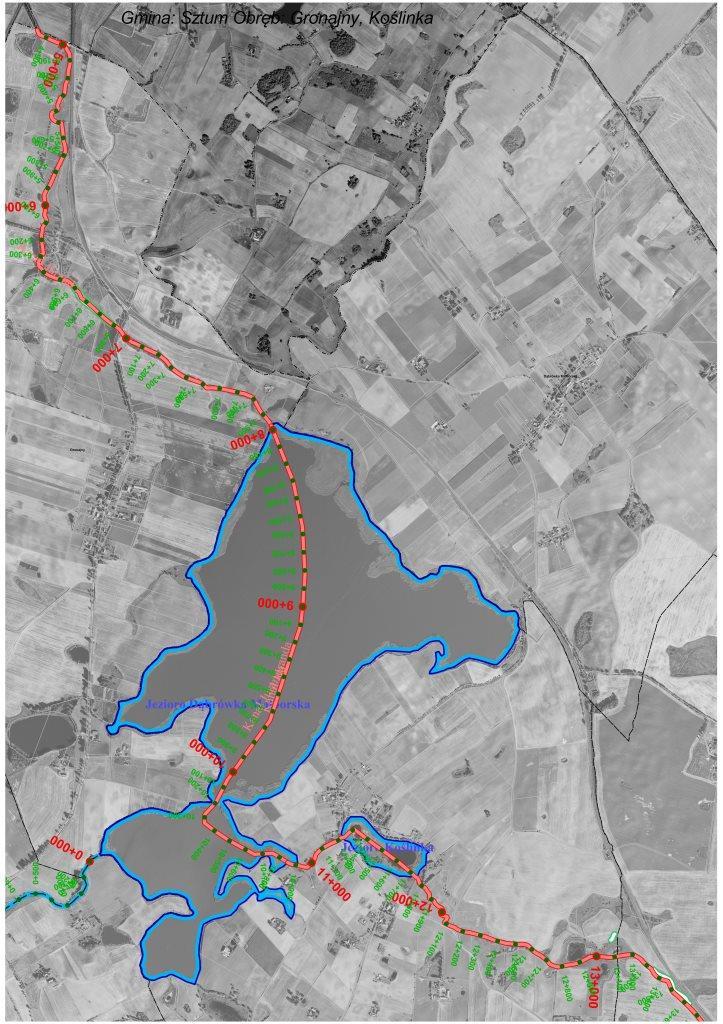

20 Kanał Juranda 20

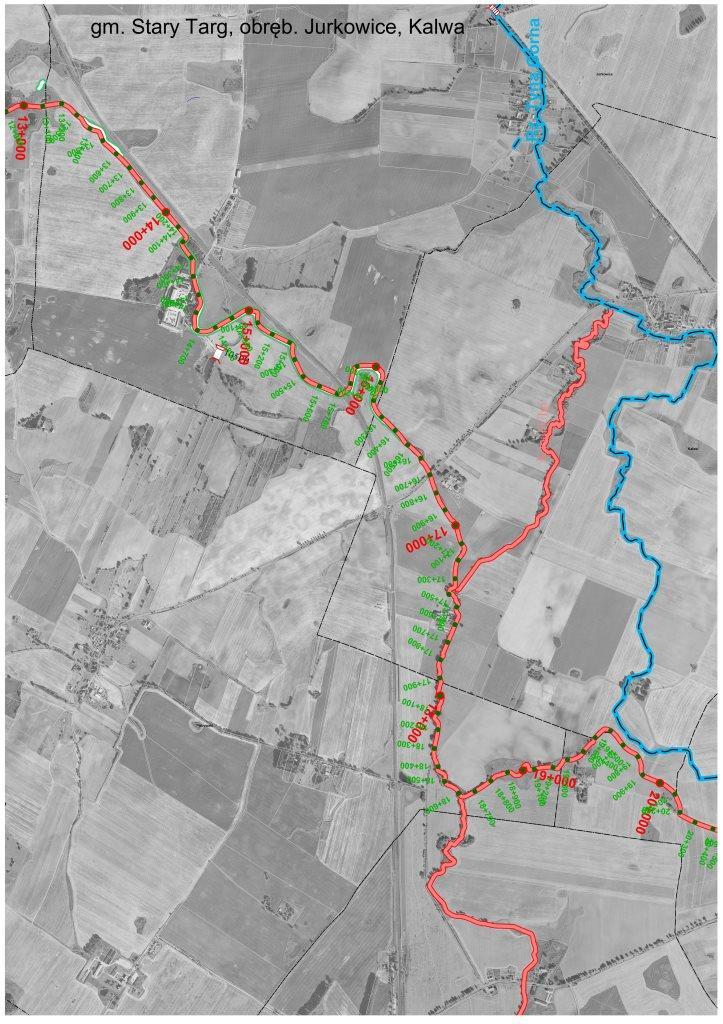

21 21

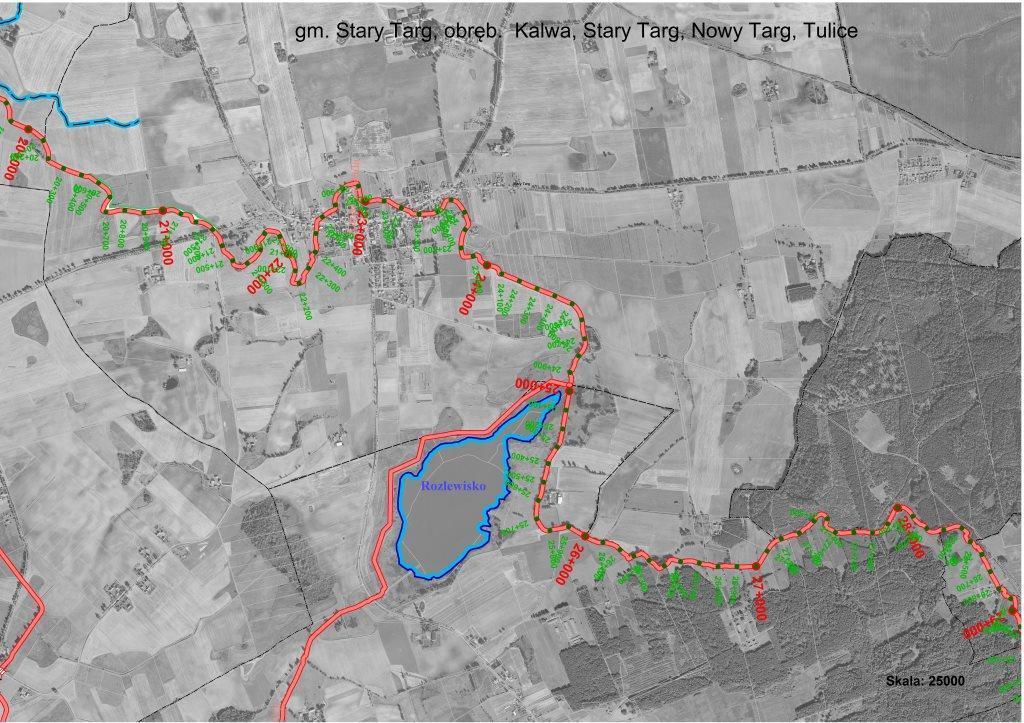

22 22

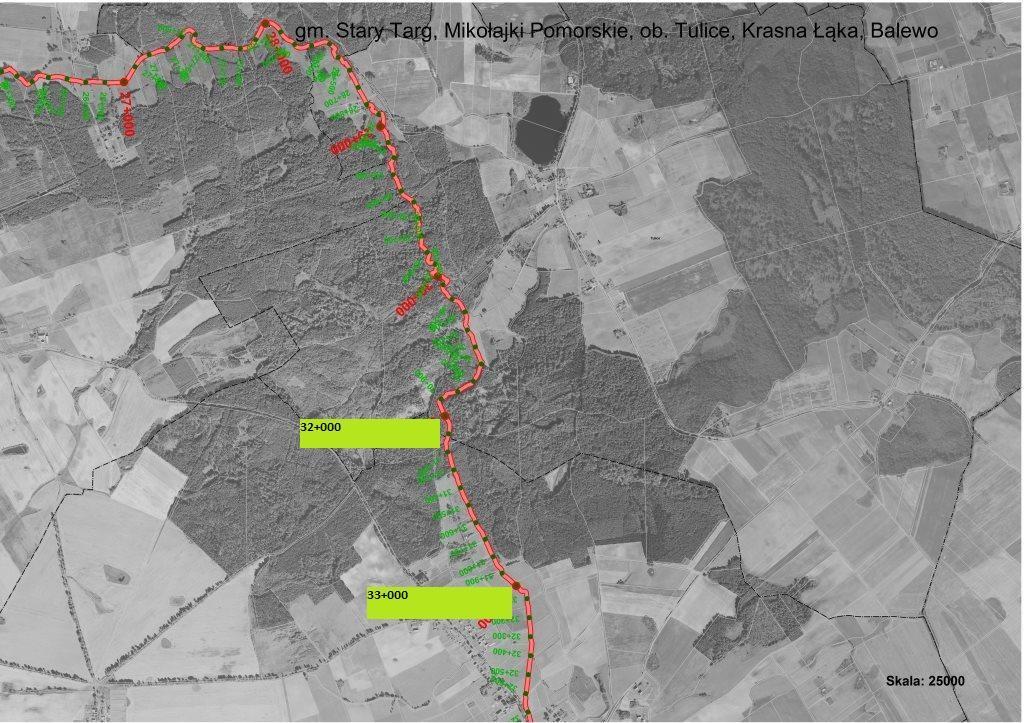

23 23

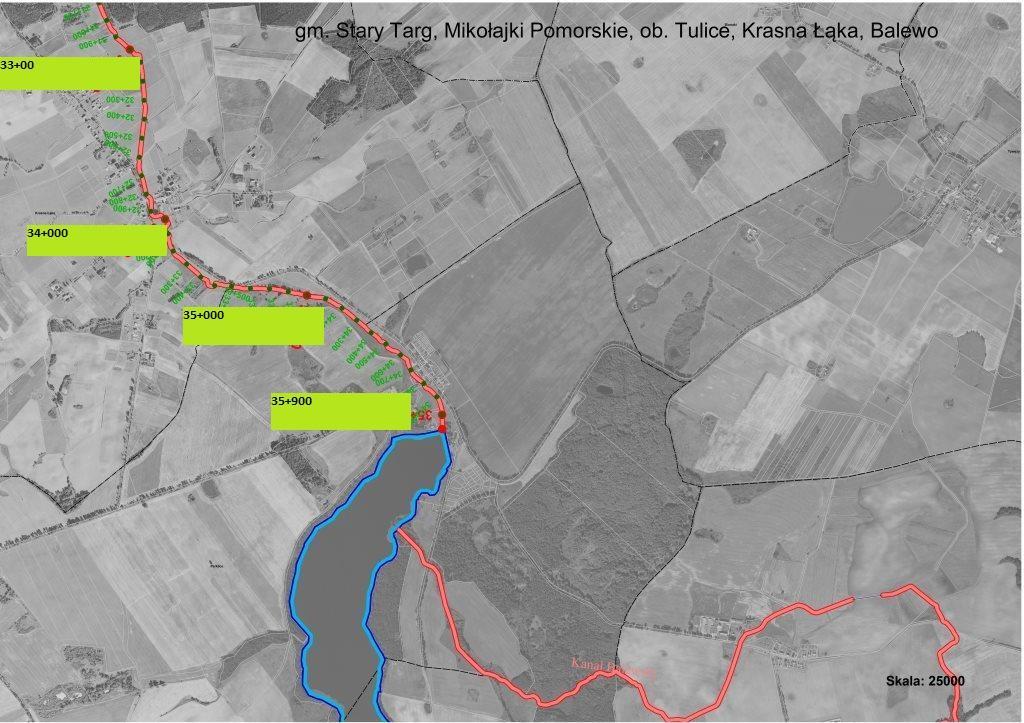

24 24

25 Kanał Balewski 25

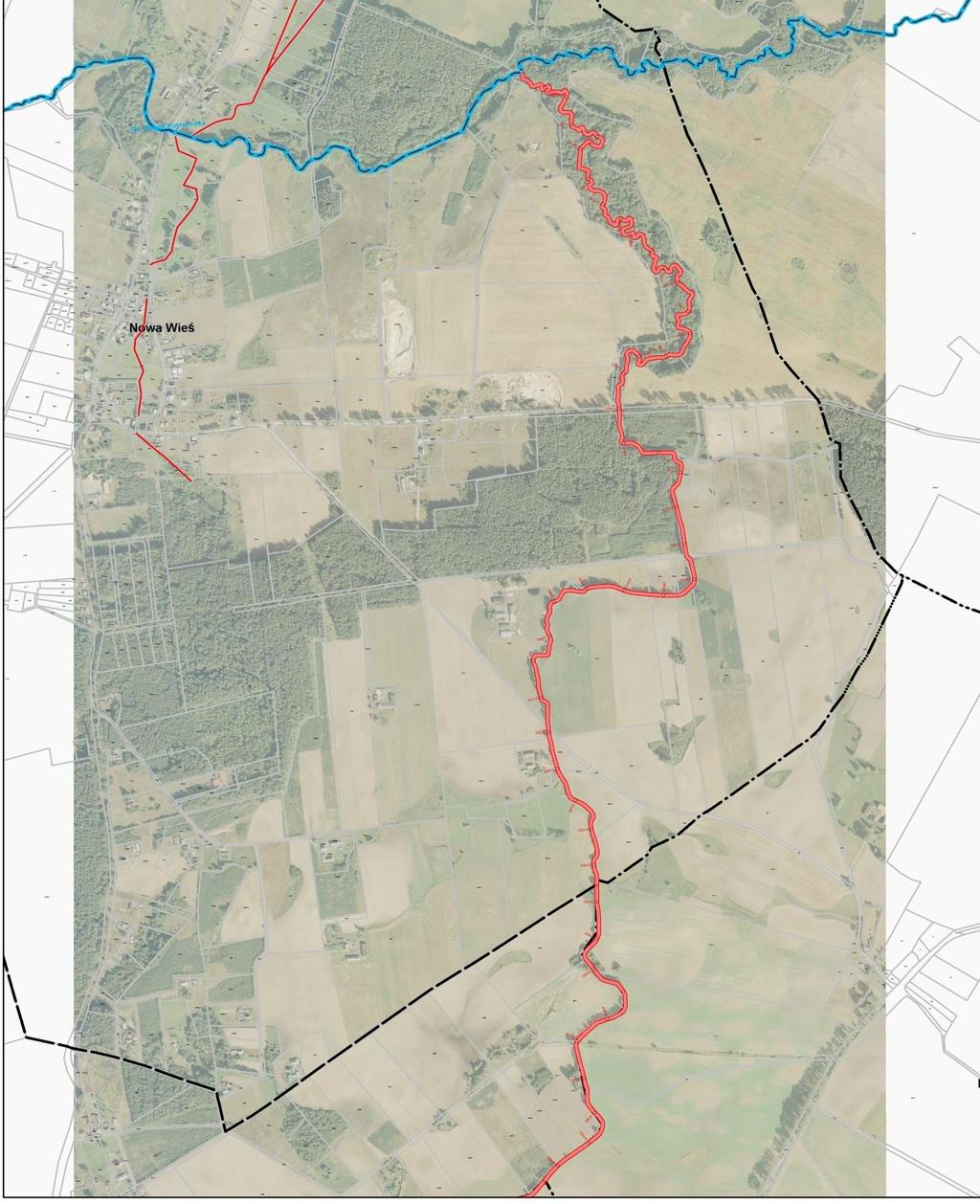

26 Kanał Graniczny 26
